位号组态软件使用手册
COM712-S使用手册
系统互连模块COM712-S1基本说明COM712-S系统互连模块是将JX-300X/JX-300XP/ECS-100系统接入ECS-700系统的核心部件，是连接ECS-700控制器与JX-300X/JX-300XP/ECS-100系统I/O机笼的中间环节。
在系统架构上，COM712-S模块处于ECS-700系统的I/O连接模块层次，一方面，COM712-S 模块通过扩展I/O总线与FCU711-S控制器进行通讯；另一方面，COM712-S模块通过SBUS-S2网络与JX-300X/JX-300XP/ECS-100系统的I/O机笼进行通讯，实现控制器与I/O卡件之间的数据交互。
COM712-S模块支持冗余，一对COM712-S模块最多支持4个I/O机笼，共计64块I/O卡件。
2功能特点COM712-S模块可以冗余配置，在冗余配置状态下，任意时刻只有工作模块进行实时数据通信，备用模块通过监听保证实时数据的同步。
模块的前端面板有一组指示灯，用于指示模块的工作状态。
模块后端接有96脚的欧式插针，用于模块的供电、读取跳线地址、与I/O机笼交换数据等。
模块使用MB720-S和MB728-S型基座，基座上的地址跳线用于确定模块在扩展I/O总线上的网络地址。
COM712-S模块具备以下特点：具有硬件看门狗功能，在模块受到干扰导致软件运行异常时能自复位CPU，使系统恢复正常运行。
支持1:1冗余配置。
运行过程中如果工作侧模块出现故障，根据故障深度自动将工作权交给故障较轻的一方，切换过程对现场控制无扰动。
扩展I/O总线采用冗余的工业以太网技术。
COM712-S模块允许上位机通过故障诊断软件对模块进行故障诊断，实时监听模块运行状态。
COM712-S模块具备扩展I/O总线地址冲突检测功能和网络断线检测功能，以及模块自身运行状况检测功能。
3性能指标表 3-1性能指标项目指标一对控制器可扩展的COM712-S模块对数0～7一对COM712-S模块最大支持的I/O数量64扩展I/O总线通讯速率10/100Mbps扩展I/O总线通信电缆长度范围≤100m扩展I/O总线通信接口RJ-45本地I/O总线通讯速率10/100Mbps本地I/O总线通信电缆长度范围≤100m本地I/O总线通信接口RJ-45冗余切换时间≤200ms额定电压 24V±5%功耗3W4网络结构图 4-1网络结构图5使用说明5.1结构简图图 5-1基座MB720-S结构简图COM712-S可使用MB720-S基座，该基座是冗余型基座，互为冗余的两个模块分别插在左右两个槽位中，根据中间的地址跳线，设置模块在E-BUS网络上的节点地址。
串行通信模块使用手册
图 2-7 RS485 连接方式（以第一个串口为例）
决定使用某一种通信方式后，务必确保通信组态中的接线、基座上的通信方式跳线、串 口接线端子的接线设置一致，否则将无法实现通信。当模块冗余配置时，两侧通信方式 的设置及接线方式相同。
2.6 E-BUS 网络接口
每个 COM741-S 模块有两个 E-BUS 网络接口，每个接口都带有以太网通信指示灯。以左侧接口 为例，如图 2-8 所示。
软件设置决定。 ¾ 供电方式：导轨母板上 24V 系统供电；输入电压：24V±5%，功耗<3W。 ¾ 电磁兼容性：工业 III 级 ¾ 工作温度：（0～50）℃，宽温型（-20～70）℃ ¾ 存放温度：（-40～70）℃ ¾ 工作湿度：10%RH～90%RH，无凝露 ¾ 存放湿度：5%RH～95%RH，无凝露
¾ 实际地址：PLC 拨码地址，一条总线上拨码地址必须唯一，在自定义协议模式下，此参数 无效。（该参数在软件版本为 VisualField V3.1+ SP01（含）之后新增加）。
图 2-8 E-BUS 网络接口
以太网通信指示灯指示以太网物理层工作状态，见表 2-4。
表 2-4 以太网通信指示灯
指示灯状态 闪 灭
说明 正常 网络接口故障
10
串行通信模块 COM741-S 使用手册
COM741-S 在 E-BUS 上的连接如下图所示：
图 2-9 串行通讯模块在 E-BUS 上的连接
1.3 冗余方式
根据设备类型的不同，COM741-S 提供了灵活多变的冗余方式，最大限度地提高了系统的可靠 性。
2
串行通信模块 COM741-S 使用手册
1.3.1 设备串口冗余、COM741-S 冗余
图 1-2 COM741-S“一对一”冗余模式工作示意图
浙大中控ECS700数字量输出DO711-S使用手册
数字信号输出模块DO711-S1基本说明DO711-S是16通道晶体管输出型数字信号输出模块，可直接或通过配套继电器端子板驱动电动控制装置；模块具有单触发脉宽输出功能，可以根据组态时设定的时间范围输出从0.01秒～60秒的单脉冲。
模块可按1：1冗余配置使用。
模块最大负载电流1.6A，每通道100mA（模块各通道的24V电源由DCS辅助电源供电）；同时具有外配电检测和通道自检功能。
2性能指标数字信号输出模块（电平型）DO711-S性能指标如表 2-1所示：表 2-1 DO711-S模块性能指标模块型号DO711-S通道数1624V系统电源功耗<1.2W24V辅助电源功耗<0.96W/通道(继电器负载)冗余支持输出信号类型晶体管直流24V输出(共地)负载能力单通道DC24V-100mA(max)转接端子板端子板种类端子板规格(约150*150)无源继电器输出端子板有源继电器输出端子板ON－OFF：2ms(max)输出延时时间OFF－ON：2ms(max)隔离类型组隔离运行温度（0~50）℃宽温型（-20~70）℃温度贮存温度（-40~70）℃运行湿度10%RH~90%RH，无凝露湿度贮存湿度5%RH~95%RH，无凝露3使用说明3.1LED指示灯说明模块指示灯状态说明如表 3-1所示。
指示灯闪烁时，闪烁周期为400ms，200ms翻转一次。
表 3-1模块指示灯说明3.2接口特性DO711-S模块端子接线电路如图 3-1所示。
端子1和2分别连接通道1（CH1）的正端和负端。
图 3-1 DO711-S模块端子接线图（基座MB731-S为例）DO711-S模块通过控制24V电源的通断来实现对负载上电流的控制。
如果现场需要220V AC等高压或者电流大于100mA的控制对象时，需使用继电器端子板。
浙大中控ECS700系统AM711-S使用手册
位置调整（PAT）模块AM711-S1基本说明位置调整模块AM711-S是智能型的四通道(每一通道包括2路DI输入，2路DO输出，和1路AI输入) 模块，简称PAT（Position Adjusting Type）模块。
模块具有自动控制功能，能根据操作员站下发的阀位值进行自动调整，使得阀位值在死区允许范围之内。
模块具有对电动执行机构的特性参数（包括死区、最小动作步进、阈值、阀位稳定时间）进行自学习的功能。
此外，模块还有具有手动操作以及在意外情况下面的紧急制动功能。
PAT模块所控制的阀门在电厂中多为一些特别重要的点，例如锅炉的进水阀。
因此对于模块的可靠性、控制精度等都有很高的要求。
在PAT模块的设计过程中，对此作了特别的设计,不但从硬件方面，而且从软件方面采取了多重安全保护。
2性能指标位置调整模块AM711-S性能指标如表 2-1所示：表 2-1AM711-S模块性能指标模块型号AM711 -S24V系统电源功耗 < 1.2W24V辅助电源功耗<0.96W/通道冗余不支持隔离类型分组隔离位置反馈更新时间(全部通道)100ms反馈信号类型(4～20)mA(4～20)mA采样精度0.3%FS(4～20)mA采样输入阻抗100Ω开关量输入电阻指标<1k：ON 报警； >100k：OFFDO驱动能力50mA控制精度视不同的阀门而定3使用说明3.1LED指示灯说明模块指示灯状态说明如表 3-1所示。
指示灯闪烁时，闪烁周期为400ms，200ms翻转一次。
表 3-1模块指示灯说明3.2接口特性AM711-S模块接口电路(一个通道)如图 3-1所示。
其中一通道的PAT可分为2路DI输入，2路DO输出，和1路AI输入。
2路DI输入对应3个接线端子，端子分别对应上下限报警DI输入端和DI输入公共端。
现场触点接在DI输入端与公共端之间。
2路DO输出对应3个接线端子，端子分别对应DO公共端和DO增减脉冲输出端。
上位机组态软件Intouch10入门手册
从开始菜单启动 ArchestrA IDE ....................................... 26 从应用程序管理器中启动 ArchestrA IDE ............................ 26 创建 Galaxy ............................................................... 27 编辑托管的应用程序 ..................................................... 29
3
目录
欢迎使用 InTouch HMI.................................................... 5 第 10 版的新增功能 ........................................................5
Galaxy 单个域名空间，全部配置
平台 计算机，负载分配Байду номын сангаас硬件诊断
引擎 扫描速率，执行顺序
包含的应用程序对象 高级设备，包含的名称
应用程序对象 设备，外部数据访问
属性 UDA，脚本，I/O 标记
ArchestrA Galaxy 是运行 InTouch 应用程序的特定生产环境。 Galaxy 包含所有的计算机与组件。它是作为特定应用程序的 各个部分而定义的平台、引擎、应用程序对象、模板、实例以 及属性的集合。此集合存储在被称为 “Galaxy 储备库” (GR) 的节点上的 Galaxy 数据库中。 ArchestrA 使用被称为 InTouchViewApp 应用程序对象的特定 类型的 ArchestrA 对象来管理 InTouch 应用程序，该应用程序 对象从 ArchestrA $InTouchViewApp 基本模板衍生而来。 从 $InTouchViewApp 基本模板衍生出新的 InTouchViewApp 模板之后，可以按以下方式将 InTouchViewApp 模板关联到 InTouch 应用程序： • 创建新的 InTouch 应用程序。

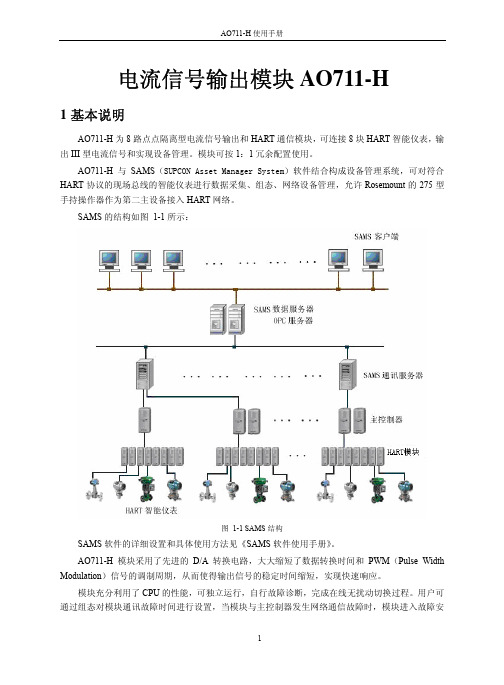

AO711-H使用手册
L-Bus (绿)
Supply (绿)
通信指示 辅助供电状态指示
通讯链路断开
正常 地址冲突
辅助供电异常 正常 --
2
AO711-H 使用手册
3.2 AO 接口特性
AO711-H 模块实现电流输出功能，可控制现场执行机构。结合现场应用，模块提供电流信号检 测端子，用户在不影响现场设备工作的情况下，可方便的实现现场电流信号的测量。
（-40~70）℃ 10%RH~90%RH，无凝露 5%RH~95%RH，无凝露
3 使用说明
意义
灭
亮 闪
Fault (红)
故障指示
正常 重故障
--
表 3-1 模块指示灯说明
Status (绿)
Duplex (绿)
运行指示
工作/备用
-正常 无组态
备用 工作
--
和模块与基座的连接情况。 z 模块上电后，所有指示灯不亮，说明模块系统电源有问题。检查系统电源连接，如果连接
5
AO711-H 使用手册
可靠，则需要更换模块。
5 资料版本说明
表 5-1 版本升级更改一览表
资料版本号 AO711-H 模块使用手册（V1.0） AO711-H 模块使用手册（V1.1） AO711-H 模块使用手册（V1.2） AO711-H 模块使用手册（V1.3）
AO711-H 模块端子接线电路如图 3-1 所示：
图 3-1 AO711-H 模块端子接线图
3.3 端子接线一览表
CH*为通道号，即 1 通道为 CH1，每个通道的 4 个接线端子分别用 CH-1~CH-4 描述。
图 3-2 端子接线图 3
AO711-H 使用手册
浙大中控ECS700数字量输出DO715-S使用手册
数字信号输出模块DO715-S1基本说明DO715-S是32通道晶体管输出型数字信号输出模块，主要用于驱动现场电动控制装置；该模块具有状态输出和单触发脉宽输出两种功能，单触发脉宽输出可以根据组态时设定的时间范围输出从0.01秒～60秒的单脉冲。
模块可按1：1冗余配置使用。
模块具有外配电检测和通道自检功能。
DO715-S模块最大负载电流3.2A，即每通道100mA（模块各通道的24V电源由TU722-R继电器端子板供电）；DO715-S模块需要通过MB743-S或者MB744-S转接基座与继电器输出端子板TU722-R连接使用。
2性能指标数字信号输出模块DO715-S性能指标如表 2-1所示：表 2-1 DO715-S模块性能指标模块型号DO715-S通道数3224V系统电源功耗<1.2W冗余1：1热备份冗余晶体管直流24VDC输出(共地)输出信号类型24VDC单脉冲输出(0.01s - 60s)负载能力单通道24VDC-100mA(max)端子板种类继电器输出端子板端子板规格(约550mm*126mm)ON－OFF：2ms(max)输出延时时间OFF－ON：2ms(max)隔离类型组隔离运行温度（-20~70）℃温度贮存温度（-40~70）℃运行湿度10%RH~90%RH，无凝露湿度贮存湿度5%RH~95%RH，无凝露3使用说明3.1LED指示灯说明模块指示灯状态说明如表 3-1所示。
指示灯闪烁时，闪烁周期为400ms，200ms翻转一次。
表 3-1模块指示灯说明3.2接口特性DO715-S模块通过DB37线缆及转接基座MB743-S或者MB744-S连接到继电器端子板TU722-R，控制端子板上的继电器给现场提供触点信号，也可通过端子板的现场侧配电端子给现场设备供电。
模块的信号输出接口电路只可实现24VDC的数字信号输出。
配合继电器端子板TU722-R 输出不同类型的开关量信号。
DO715-S模块接口特性图如图 3-1所示。
DCS操作员手册
HC900 DCS操作员手册目录一．系统概述二．操作员软件（Station）介绍三．流程图操作四．细目画面操作五．报警汇总操作六．事件操作七．趋势组操作八．操作组操作九．附录(流程图)一、系统概述本装置DCS采用的是美国HONEYWELL公司的HC900系统，HC900作为一个混合控制器，既具有DCS连续控制的优点，又具有PLC（可编程控制器）逻辑控制的优点，主要用于中小型的连续控制和逻辑控制领域，其上位机组态软件采用的是HONEYWELL 的PLANTSCAPE R400系统。
HC900 DCS的结构如下图一：（图一：HC900 DCS结构）MTBE装置采用了3个HC900控制，其中1＃和2＃控制器是一对冗余的控制器，采用外部继电器进行切换，主要用于带控制的仪表回路；3＃控制器是不带冗余的控制器，用于不带控制的仪表回路的调节和显示。
由于冗余控制器的切换采用的是外部继电器的切换，因此，每一个带控制的仪表回路都采用了两个仪表位号（A和B），这样就要求工艺操作员不能直接在细目画面或操作组画面修改参数，必须在流程图画面下修改参数。
而且由于软件本身的缺陷，权限设置有问题，这就要求操作员不能随意的修改细目画面的其它参数。
配备了两台操作站，同时兼做工程师站，采用奔4 CPU，21寸的纯平显示器，操作系统为WINDOWS 2000英文专业版。
同时配置了一台激光打印机，用于流程图和历史趋势的打印。
HC900控制器与操作站之间采用以太网方式进行连接，即通过三个HUB和五类双绞线组成一个星型网络结构，采用的是MODBUS/TCP协议进行数据通讯。
其组态软件包括控制器组态软件Hybrid Control Designer；数据库组态软件Quick Builder；流程图组态软件Display Builder；操作站软件Station。
工艺操作人员主要在Station软件中对现场仪表设备进行监控。
二、操作员软件（Station）介绍1、Station软件界面整体结构见图二：（图二：Station软件界面整体结构）2、菜单介绍：View Menu：Control Menu：Action Menu：3、工具条介绍：4、状态条介绍5、命令区介绍直接在命令区（Command Zone）输入命令后回车。
MOX下位组态王上位组态说明书
玉西接转站及掺稀阀组、丛式井场自控系统组态说明编制单位：北京华油海川能源技术开发有限公司编制人：晋永亮编制时间：2012年4月第一章 PLC组态说明第一节硬件组态说明MOX系列PLC硬件组态使用MOX IDE完成。
具体操作步骤如下：1.硬件设置在开始硬件组态之前，首先需要把CP(通讯处理器)，IO模块的拨码开关根据实际位置进行调拨。
拨码开关一般都在底座上，除了一些前端接线的IO模块。
模块的地址根据前4个开关对应的值相加来决定开关1 ON对应值：1开关2 ON对应值：2开关3 ON对应值：4开关4 ON对应值：8站地址如下图所示根据设计把所有模块都设置好站地址后上电。
2.IPConfig对OC以及RTU控制器做任何配置前，需把默认IP更改成定义好的地址。
首先控制器上电后通过网络连接控制器及电脑。
本机电脑首先设置IP地址为192.168.1.xxRTU控制器通讯口地址为192.168.1.32、冗余口地址为192.168.0.32然后可以选择Blind Scan,然后在左边设备栏里能发现网络中的控制器地址。
或者可以通过”By Range”输入控制器IP地址段来查找，。
在左边设备栏中找到设备后，双击IP地址，一句设计进行设定。
本系统中使用的IP如下：RTU1号口IP：192.168.0.32RTU3号口IP：192.168.199.xx网段。
3.新建工程打开IDE后在Project Name中输入工程名称，最好根据柜号来。
然后选择第一种连接方式：通过RTU以及CP连接到IO,然后点”OK”.4.CP的IP设定这里CP的IP地址设定适用RTU通讯并带有自采IO模块的情况。
首先CP上电，然后用网线直接连接CP与电脑。
然后新建IDE 工程名字自定义，然后选择第四个：”通过CP连接IO”。
通过图标来添加CP,出现下图4.1CP默认的网段为192.168.199.xx4.2最后一位IP地址根据拨码地址来得。
即1~15之间，如拨码是10，最后一位就是10。
信捷 TouchWin 组态软件使用手册说明书
TouchWin 组态软件用户手册
1 TouchWin 组态软件
1-1. TouchWin 组态软件的安装
信捷组态软件即触摸屏 TouchWin 编辑软件。
1、软件来源 进入信捷电气官网 获取安装软件及安装说明书。 2、计算机硬件配置 CPU：INTEL Pentium II 以上等级 内存：64MB 以上 硬盘：2.5GB 以上，最少有 1GB 以上的磁盘空间 显示器：分辨率 800 x 600 以上的 32 位真彩色显示器 3、操作系统 Windows XP/Windows ME/WIN 7 /WIN 8/WIN10 均可。 4、安装步骤（以 TouchWin V2.C.6 简体中文版为例） （1）在安装文件包中找到“setup.exe”并双击，出现如下图所示对话框：
TouchWin 组态软件用户手册
1-3. 加密文件和 USB 加密狗使用方法
一、加密文件使用方法 请向技术人员索取或从信捷公司官网 下载加密文件 UseRocky.dll，替换
掉软件安装目录 Thinget\AutoWin 下的原文件即可，下面以默认的路径来说明。 1、复制下载下来的加密文件 UseRocky.dll： 2、软件默认的路径是：C:\Program Files\Thinget\TouchWin for TH，打开该目录，找到 AutoWin 文件夹：
3、在 AutoWin 文件夹下，单击鼠标右键，选择“粘贴”，会弹出如下对话框，单击“是（Y）”， 即可替换原来的加密文件。
1）在替换文件时，请先把软件关掉（包括在线模拟），不可以在软件打开时替换； 2）软件重新安装后，需要重复此操作，替换加密文件。
8
TouchWin 组态软件用户手册 二、USB 加密狗的使用方法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VisualField系统软件位号组态软件使用手册浙江中控技术股份有限公司声明⏹严禁转载本手册的部分或全部内容。
⏹在不经预告和联系的情况下，本手册的内容有可能发生变更，请谅解。
⏹本手册所记载的内容，不排除有误记或遗漏的可能性。
如对本手册内容有疑问，请与我公司联系。
文档标志符定义警告：标示有可能导致人身伤亡或设备损坏的信息。
WARNING: Indicates information that a potentially hazardous situation which, if not avoided,could result in serious injury or death.电击危险：标示有可能产生电击危险的信息。
Risk of electrical shock: Indicates information that Potential shock hazard where HAZARDOUSLIVE voltages greater than 30V RMS, 42.4V peak, or 60V DC may be accessible.防止静电：标示防止静电损坏设备的信息。
ESD HAZARD: Indicates information that Danger of an electro-static discharge to whichequipment may be sensitive. Observe precautions for handling electrostatic sensitive devices注意：提醒需要特别注意的信息。
ATTENTION: Identifies information that requires special consideration.提示：标记对用户的建议或提示。
TIP：Identifies advice or hints for the user.目录1 概述 (1)1.1 功能特点 (1)1.2 技术指标 (1)2 界面介绍 (2)2.1 菜单/工具栏命令 (3)3 位号属性设置区说明 (4)3.1 模入位号属性设置 (5)3.2 模出位号属性设置 (7)3.3 开入位号属性设置 (8)3.4 开出位号属性设置 (9)3.5 自定义模拟量属性设置 (10)3.6 自定义开关量属性设置 (11)3.7 自定义整型量属性设置 (11)3.8 页间交换模拟量属性设置 (12)3.9 页间交换开关量属性设置 (12)3.10 页间交换整型量属性设置 (12)3.11 功能块位号属性设置 (13)4 位号组态操作说明 (11)4.1 添加位号 (11)4.2 删除位号 (12)4.3 批量修改位号 (12)4.4 位号查找 (13)4.4.1 按位号名查找 (14)4.4.2 按位号描述查找 (15)4.4.3 按常规I/O位号查找 (15)4.4.4 按通信I/O位号查找 (16)4.5 调试 (17)4.6 导入/导出/从工程模板导入 (17)4.6.1 导出 (18)4.6.2 导入 (18)4.6.3 从工程模板导入 (23)4.7 批量位号重命名 (23)4.8 扫描通道位号 (25)4.8.1 扫描全部/扫描新增 (25)4.8.2 通信位号策略 (26)14.9 整体检查 (28)4.10 位号检查 (28)4.11 位号类型默认值设定 (29)4.11.1 设为类型模板 (29)4.11.2 自动设为类型模板 (30)4.11.3 恢复为原始设定 (30)4.11.4 导入类型默认值 (30)4.11.5 导出类型默认值 (31)4.12 排序 (31)4.13 退出 (32)4.14 修复位号组态（强制解锁后使用） (32)4.15 参数上载与参数下载 (33)4.16 位号使用情况 (37)4.17 空闲通道信息 (37)4.18 位号对应硬件统计 (38)5 资料版本说明 (39)2位号组态软件1概述位号组态软件（VFTAGBuilder）是VisualField系统软件的组成部分，用于完成位号组态。
位号组态软件必须由组态管理软件调用。
