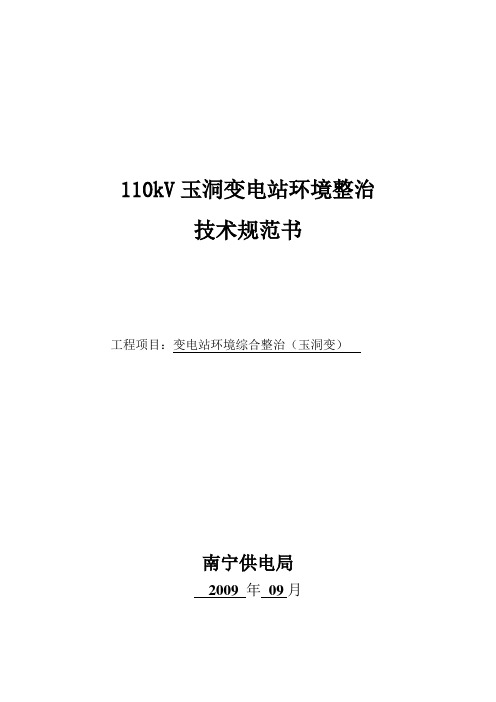

110kV玉洞变电站环境整治技术规范书工程项目：变电站环境综合整治（玉洞变）南宁供电局2009 年09月变电站环境整治技术规范书目录1 总则2工程概况3 工程整治要求4 施工工艺标准附件一差异表附件二投标人需要说明的其他问题１总则1.1本规范书适用于110kV玉洞变电站建筑物及生产环境施工整治，它提出110kV玉洞变电站建筑物及生产环境施工整治规模、工艺等方面的技术要求。
供方可提供高质量的产品和附件来满足规范书中设计及工艺的标准要求。
1.2本规范书提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和工业标准的优质产品。
1.3 供方应以书面形式对本规范书的条款逐条做出详细应答，确认对本规范书要求的满足和差异，对偏差部分应列出偏差表作详细描述。
1.4 本规范书所使用的标准如与供方所执行的标准有偏差时，按高标准执行。
1.5 本规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本规范书未尽事宜，由需供双方协商确定。
1.7 标准本规范书提出了最低限度的技术要求，并未规定所有的变电站环境整治技术规范书技术要求和适用的标准，对国家有关的强制性标准，必须满足其要求。
供方在执行本规范书所列标准有矛盾时，按较高标准执行。
2 工程概况2.1主控楼内、配电室及电容式部分主控楼内房间墙面处理，重新刷涂涂料。
2.2主控楼房门更换。
进行变电站大门防腐处理。
（注：所有更换的门由甲方提供材料、安装，乙方负责修补。
）2.3翻修部分变电站内道路。
2.4更换主控楼排水管。
2.5 封堵配电室百叶窗。
2.6 更换部分户外电缆沟盖板。
2.7 变电站围墙墙面处理。
3 工程整治要求3.1主控楼、10kV配电室外墙面主控楼、10kV配电室外墙瓷砖脏污、破损、剥落，铲除外墙面瓷砖后重新抹灰，墙面刷弹性乳胶漆。
3.2主控楼内墙面主控楼、10kV配电室、电容器室部分墙面修补重新刮腻子并刷乳胶漆。
110kv变电站检修规程
隔离开关修规程1.本规程适用范围:本规程适用我站110kv变电所Gw4-126dwiii/1600型隔离开关, GW5-126D/1250A型主变中性点隔离开关检修。
3.1 检查刀闸有无过热、烧损现象.3.2 检查刀闸的引线接头有无过热现象.3.3检查刀闸绝缘瓷瓶有无断裂、是否清洁,有无电晕放电现象.4. Gw4-126dwiii/1600型隔离开关检修4.1 主要技术数据额定电压 110KV最高工作电压 126KV额定电流 1600A动触头回转角90°导电杆横担回转角90°操动机构型号:1期CGTKB型4.2 检修周期4.2.1小修:1年两次.结合春秋检进行4.2.2大修:5年一次,与相应的断路器大修周期同4.3检修项目4.3.1小修项目4.3.1.1固定及可动触头擦油泥除锈清扫4.3.1.2引线接头检查有无过热现象4.3.1.3各部螺丝紧固,重点是动触头螺丝紧固4.3.1.4转动轴部注润滑油4.3.1.5瓷瓶清扫,合、断闸调整4.3.2大修项目4.3.2.1固定触头分解检修,必要时进行局部或整体更换4.3.2.2可动触头片分解检修,必要时进行更换4.3.2.3回转轴承分解检修,必要时进行更换4.3.2.4接地刀闸及传动轴分解检修4.3.2.5操作机构转动轴、齿轮电机分解检修4.3.2.6基座及法兰刷漆4.3.2.7合、断闸调整4.4大修程序4.4.1固定触头分解检修4.4.1.1拆下防雨罩上部固定螺丝并取下防雨罩4.4.1.2松开触指架回转轴顶丝松开固定螺丝,将触指架连同触指一起拔出4.4.1.3用汽油清洗触指及轴,涂以薄薄一层凡士林油(不合格的弹簧、触指应进行更换)4.4.1.4用汽油布擦净固定触指接线座上的油泥,用细平锉或砂布打光被触指磨起的毛刺,深度超过1毫米的应进行更换4.4.2可动触头片分解检修4.4.2.1松开触头片夹紧螺丝,取下触头片4.4.2.2用细砂纸打光触头片内外接触部分并涂凡士林油4.4.2.3打光导电横担接触片部分并装上触头片拧紧螺丝4.4.2.4合闸试验调整水平的接触情况4.4.3回转瓷套轴分解检修4.4.3.1在回转瓷套旁立一单抱杆或人子杆,用倒链下钩挂在回转瓷套上节的下半部4.4.3.2拆下回转轴上的小拉杆,松开螺母或顶丝取下小拐臂4.4.3.3边吊边注意回转盘下的滚珠粒和下部的推力轴承防止掉落到下面4.4.3.4将吊下的瓷套用木方垫起,立于一边,四周用绳子绑好,进行其它检修工作4.4.3.5用汽油清洗轴承,除去油泥和锈迹,在轴承和滚珠槽涂上黄油然后装回转瓷套4.4.4操动机构分解检修4.4.4.1如果垂直拉杆是焊死的,机构轴可不拆下来,应先用汽油在轴承上部缝隙浸洗然后注机械油,边转动边注油直到灵活4.4.4.2如果垂直拉杆是活动的,应将机构分解清洗并涂机械油然后再装上4.4.5接地刀闸检修4.4.5.1检查刀闸三相接触情况4.4.5.2传动轴部注润滑油,固定座螺丝紧固4.4.5.3检查分闸加速弹簧,检查接地片是否完整4.4.5.4检查机械闭锁是否灵活有无卡塞4.4.6合、断闸调整4.5检修质量标准4.5.1 触指无烧伤，弹簧无过热，触指接触部分磨损不超过1毫米；弹簧及触指活动灵活不卡滞4.5.2 触头片无烧伤、接触处光滑无毛刺磨损深沟不大于1毫米,夹紧螺丝紧固零件齐全4.5.3 回转瓷套转动灵活,轴端螺母挡调整适当,瓷套不晃动4.5.4 操动机构转动灵活,润滑良好,操作轻便4.5.5 接地刀闸接触良好,分闸位置正常,机械闭锁可靠,操作轻便灵活4.5.6 三相合闸基本同期,两个边相合闸允许稍提前于中相10至15毫米4.5.7 合闸后固定触头应与横担在一条线上。
110KV线路继电保护现场检修作业指导书
110kV线路继电保护现场检修作业指导书1.作业必要性和作业范围1.1主要作业项目之必要性说明：按照闽电调[1998]1093检验周期规定，新投入运行后一年内需进行一次全部检验，以后每隔6年进行一次；部分检验每隔2年进行一次，利用装置进行断路器跳合闸试验，每年不少于一次。
1.2主要包含的主要作业范围：本作业指导书适用于110kV惠光线、惠斗线、惠炼I、II回、惠仙线、惠普线、惠化I、II回线路、旁路保护现场检验。
2.作业人员的组织与分工2.1工作负责人：1人2.1.1监护现场作业人员的安全；2.1.2对该检修作业结果进行审核、负责；2.1.3工作票的开工、终结办理；2.1.4检修结束后检修记录填写完整；2.1.5检修作业后检修报告的撰写；2.1.6相关缺陷的消除及缺陷流程填写。
2.2现场作业人员：至少1人2.2.1按规程及检修工艺要求进行检修，对检修中发现的问题及时向工作负责人反馈；2.2.2现场作业人员要积极配合工作负责人进行现场的检修工作。
……2.3现场检修记录人：1人2.3.1填写现场检修工艺卡；2.3.2记录现场试验数据；2.3.3记录检修中发现的缺陷及处理方法，工作负责人填写缺陷流程。
3.检修设备和现场的安全、防护措施3.1作业需求的设备停电具体范围：本线路断路器至少处于冷备用状态3.2作业现场的临时遮栏、围网设置要求等：3.2.1在继保室的相邻设备运行间隔装设围绳或遮栏，并挂“设备在运行中”标示牌；3.2.2在本线路高压区相邻间隔装设围网，并挂“止步，高压危险”标示牌；3.3标示牌、警示牌设置要求：3.3.1在本线路保护屏上挂“在此工作”标示牌；3.3.2在本线路开关、母线刀闸、线路刀闸的操作把手上挂“禁止合闸，有人工作”标示牌。
3.4其它安全注意事项：3.4.1确认本线路保护跳闸出口压板已解除；4.作业前准备6.相关/支持性文件6.1《福建省电网继电保护检验规程》6.2《继电保护及电网安全自动装置现场工作保安规定》6.3《继电保护及电网安全自动装置检验条例》6.4《继电保护及电网安全自动装置技术规程》6.5《泉州电业局继电保护现场检验规程》7.记录具体见保护试验报表。
110KV变电站挡土墙及护坡
110k V工业变电站护坡挡土墙施工方案1 10 k V工业变电站项目部20 11年5月2 6日批准：________________________ 年 ____ 月__ 日审核：________________________ 年 ____ 月__ 日编写：________________________ 年 ____ 月__ 日110kV变电站挡土墙及护坡1、工程概况挡土墙及护坡本工程东南北三面挡土墙墙长总计约137m墙体采用MU4(片石砂浆勾缝，墙体厚度0.7M—1.2M，墙体坡度1: 0.35，每隔10- 15M设一道沉降缝，缝宽2cm,内用沥青麻纱塞填。
护面墙顶部高出地面至少10cm挡土墙上部围栏，围栏采用成品栏杆，立柱及竖栏采用全钢方形立柱，墙后用原土夯实。
道两侧3M处采用挂网喷浆处理，锚杆采用© 22螺纹钢长度2500mm间距2500m材2500mm梅花型布置，墙体外部用© 6钢筋网片，钢筋网片用U型卡固定，外部喷射C25砼2、编制依据2.1 《电力建设施工质量验收及评定规程第一部分：土建工程》(DL/T5210.1—2005)2.2 《电力建设施工及验收技术规范建筑工程篇》(建筑工程篇)(SDJ69- 87) 2.3《建筑地基基础工程施工质量验收规范》(GB50202- 2002)2.4 《建筑地基处理技术规范》(JG79—2002J220 —2002)3、作业前的条件和准备3.1技术准备3.1.1组织施工技术人员和主要施工人员审核图纸，会同业主和监理单位进行图纸会审3.1.2施工技术人员编制预算制定施工方案3.1.3提出施工材料预算及委托加工订货3.1.4进行验品评项目划分和业内资料准备3.1.5做好开工前的技术交底和培训工作3.1.6对施工区域进行规划设计，力求科学合理，并制定可行的文明工地管理办法3.2现场准备3.2.1做好测量定位工作3.2.2组织施工机具机械模板钢材棺材的进场和检查维修维护清点工作3.2.3组织材料进场及先期的加工配置工作324对施工平面进行合理的布置做好加工机具的安装325做好施工前的水电路接通铺设工作实行三通一平3.3 材料和设备根据施工图提供材料计划统一报给供应部门由其统一采购机械设备按照施工工程量的需要配备适当的机械机械必须在材料进场前安装调试完成3.4 安全器具施工必备安保用品如安全帽安全带3.5 其它施工完成部分在安装作业前挂警示语牌各专业利用土建结构时办理利用品作业申请单，报项目部负责人审批4. 施工方法及流程安排4.1开挖总体方案本工程护墙基础和围墙基础一起开挖护墙基础开挖深度0.00以下50cm地基为1：5斜坡坡向护墙内侧4.2 施工方法及要求4.2.1挡土墙及护坡施工挡土墙施工填方区基础必须进行强夯处理强夯方法与围墙强夯处理相同。
变电站开闭所建筑大修技术规范书
变电站（开闭所）建筑大修技术规范书一、服务内容1.围墙维修围墙基础、墙体、散水、护坡维修；混凝土、毛石等基础维修；清水砖墙、抹灰砖墙、铁艺围墙、不锈钢围墙等各类墙体维修、防腐、涂料喷刷等。
2．大门维修铁艺大门、不锈钢大门或其他材质大门防腐、维修、更换；一般、自动（电动、遥控）大门维修、更换；门柱修缮或拆除重建。
3．道路维修站外道路、站内道路维修；混凝土道路、柏油道路维修；灰土或其他垫层维修，道路下部、平面、两侧旳穿管、路缘石、供排水及其他有关设施维修；拆除原道路，重新进行铺设。
4．地面维修混凝土、柏油、预制砖等硬化地面维修；非硬化地面维修；灰土、混凝土、细砂或其他垫层维修，地面下部、平面、周围旳穿管、供排水及其他有关设施维修；拆除原地面，重新进行铺设。
5．地基维修采用换填垫层、预压地基、压实（扎实、挤密）地基、复合地基、注浆加固、微型桩加固等措施对地基进行加固维修。
6．房屋维修对综合楼、控制室、保护室、配电室、电缆室、通信室、蓄电池室、办公室、消防室、储物间、备餐间、卫生间、锅炉房、泵房、车库等各类房屋建筑进行修缮；对屋面SBS、APP、PVC等各类防水层及垫层进行维修或拆除重建；对室内外墙体修缮，喷刷乳胶漆等涂料；对房屋木质、瓷质等各类地板修缮，喷刷防静电或其他类型地板涂料；对一般、防盗、防火、自动等各类门窗防腐、维修、更换；对房屋装潢、配电箱及其他设施维修、更换等。
7．电缆沟维修对室内外电缆沟体、沟壁、沟沿及电缆支架等进行维修或拆除重建；2、对混凝土盖板、玻璃钢盖板、复合盖板等各类电缆沟盖板进行维修、更换等。
8．消防设施维修对火灾报警系统故障元件进行维修、更换，完善信号远传功能；对各类灭火器材进行检查、维修、更换；对电缆沟防火隔墙和屏柜、箱体、孔洞防火封堵措施修缮或拆除重建；对电缆喷刷防火涂料、包封阻燃槽盒等。
9．照明系统维修对室内、室外照明灯具、线路及有关装置维修、更换；对高杆灯、探照灯、应急灯、LED灯及其他照明装置维修、更换；对照明装置远程及自动控制系统进行维修等。
110kV变压器检修作业指导书
编号：WF/×××110kV变压器检修作业指导书编写：审核：批准：年月日1 范围本作业指导书适用于瓮福化工公司110kV主变大修作业。
2 引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
国家电网生[2004]503号《国家电网公司现场标准化作业指导书编制导则（试行）》国家电网生产综[2004]171号《变电一次设备检修标准化作业指导书（范本）》DL 408-1991 电业安全工作规程（发电厂和变电所电气部分）DL 5009.3-1997 电力建设安全工作规程（变电所部分）GBJ147-1990 电气装置安装工程:高压电器施工及验收规范电安生[1994]227号电业安全工作规程（热力和机械）DL/T573-1995 电力变压器检修导则DL/T572-1995 电力变压器运行规程GB/T13499-2002 电力变压器应用导则OSFPS-150000/220 变压器安装使用说明书DL/T 596-1996 电力设备预防性试验规程3 修前准备3.1 准备工作安排3.2 作业人员要求3.2.1 人员要求3.2.2 材料3.4 备品备件3.5 危险点分析3.6安全措施3.7人员分工4 作业程序及作业标准4.1 开工4.2 检修电源的使用4.3 检修内容和工艺标准4.4 当日收尾工作4.5 竣工5 验收记录6 作业指导书执行情况评估7 附录7.1 设备主要技术参数（参考性附录）7.2 110kV变压器真空注油记录表（规范性附录）。
110kV北湖变电站环境整治专业技术规范标准书
110kV北湖变电站环境整治技术规范书工程工程：变电站环境综合整治（北湖变）南宁供电局2009 年09月目录1 总则2工程简况3 工程整治要求4 施工工艺规范附件一差异表附件二投标人需要说明的其他问题１总则1.1本规范书适用于110kV北湖变电站建筑物及生产环境施工整治，它提出110kV北湖变电站建筑物及生产环境施工整治规模、工艺等方面的技术要求。
供方可提供高质量的产品和附件来满足规范书中设计及工艺的规范要求。
1.2本规范书提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关规范和规范的条文，供方应保证提供符合本规范书和工业规范的优质产品。
1.3 供方应以书面形式对本规范书的条款逐条做出详细应答，确认对本规范书要求的满足和差异，对偏差部分应列出偏差表作详细描述。
1.4 本规范书所使用的规范如与供方所执行的规范有偏差时，按高规范执行。
1.5 本规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本规范书未尽事宜，由需供双方协商确定。
1.7 规范本规范书提出了最低限度的技术要求，并未规定所有的技术要求和适用的规范，对国家有关的强制性规范，必须满足其要求。
供方在执行本规范书所列规范有矛盾时，按较高规范执行。
2 工程简况（广西电网公司变电站室环境综合整治桂电生【2009】15号文）2.1重新敷设检修变电站内道路；2.2重新制作部分电缆沟盖板、更换户外设备区电缆盖板；2.3更换电缆层室、安全工器具室，门厅主控室、防洪间门、门卫室、配电室、电容室房门；（注：所更换的门由甲方提供材料、安装，乙方负责修补。
）2.4更换主控室、过道、门厅地板；2.5重新刷涂建筑物外墙涂料；2.6更换主控楼排水管、更换主控室窗帘；2.7围墙墙面处理。
3 工程整治要求3.1主控楼外墙面主控楼外墙面粘贴釉面全部凿开，全部进行处理为涂料形式。
3.2地板改造主控室、过道、门厅使用环氧自流平地板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、\技术规范及要求
1、根据设计文件要求，本招标工程项目的材料、施工须达到现行中华人民共和国以及行业相关的工程建设标准、规范的要求。
2、工程概况
根据变电站实际情况，围墙围围均实施M7.5浆砌石护砌。
护坡砌石厚0.45米，下铺300厚3：7灰土；下齿墙基础采用M7.5浆砌石砌筑，高1米，底宽1.1米，顶宽0.6米；压顶为C20砼，厚0.3米，护坡每10米做两毡三油分缝。
3、施工工序
岸坡清理－买土方－人工清基－土料填筑＝3：7灰土夯实－1：2修整边坡－碎石垫层－浆砌石护坡（下齿墙、护坡、压顶）
主要施工方法
（1）、岸坡清理
按规范要求进行清基，主要包括：清基范围内树根、草皮、浮土、腐殖土、湿陷土、乱石等杂物全部清除干净，基面无积水。
清基完成后，及时请监理工程师验收并填写好隐蔽工程验收单，合格后方可进入下一道工序。
（2）、土料填筑
土料填筑首先土料要符合设计要求，要保证无不合格土质，土块块径限制在5cm以内，优先采用砂土或碎石土。
填筑采用流水作业方式分层填筑，保持均衡上升。
施工时采用反铲挖掘机配合人工填筑碾压。
碾压为平行堤方向进行，每层土料的铺筑厚度不大于40cm。
相邻作业面的搭接碾压为平行堤轴线方向不小于0.5m，垂直堤轴线方向不小于3.0m。
碾压不到的部位，采用蛙式打夯机或人工夯实。
为保证斜坡面碾压质量，每层考虑超填50cm左右，每上升1~2m高程进行削坡，削坡采用人工配合挖掘机进行。
（3）、碎石垫层
碎石粒径为5~20mm，洁净、无杂物，级配良好，具有透水性，质地坚硬，严禁采用风化石料。
碎石垫层铺设前，应完成碎石的各种检测，各项指标均合格后才能用于碎石垫层的铺垫。
铺垫前，应备足料。
碎石垫层铺筑厚度为10cm。
垫层铺筑施工前，利用样桩纵横拉线控制铺筑填厚度。
施工时，由三轮车或手推车装运至铺筑工作面，人工平料。
铺筑自坡底向上逐段进行。
利用平板振捣器和人力夯实相结合的方法进行垫层料的压实和整平。
砂砾石垫层铺设过程中，应对铺筑厚度、施工方法、接头、保护措施进行检查验收。
（4）、浆砌石工程
①砌石前准备工作
浆砌石砌筑前，应先检查验收基础面层要夯实整平，对其位置、原地面线进行复测，做好场地排水设施。
核实图纸外形尺寸和基础标高是否符合实际。
同时沿坡顶、底脚洒线放样，每10米钉施工控制木桩，做好标识，要妥善保护控制桩。
落实现场水电路畅通，场地平整，备足水泥、砂、石等材料。
②砌石原材料的基本要求
浆砌石所用原材料：水泥、砂、石料等质量均应符合国家有关规范和标准的要求。
原材料进场必须提供质量合格证明，并由驻地监理工程师见证取样，复试合格后方能使用。
砌筑石料要严格控制，选用石质坚固、结构密实、色泽均匀、不易风化，无裂纹的硬质石料。
石料强度试验要符合规范规定。
石料不得带有妨碍砂浆正常粘结的泥土、油渍或其他物质。
石料中部厚度不得小于15cm，宽度和长度不得小于厚度的1.5倍。
用作镶面的片石，要选择表面较平整、尺寸较大者，并应稍加修整。
砌筑水泥砂浆用0.35m3砂浆搅拌机拌和，拌和时间宜为3~5分钟，砂浆必须严格按照施工配合比拌制（M7.5砂浆水泥：砂：水为1：5.34：0.99），应随拌随用，保持适宜的稠度，一般应在2~3小时内使用完毕。
用自卸三轮车运至作业处，倾倒在干净的溜槽上，禁止混合土使用。
在运输过程中如发生离析、泌水等现象，应重新拌合，已凝结的砂浆，不得使用。
③浆砌石护坡施工项目
护坡砌石厚30厘米，5-20毫米碎石垫层10厘米，下齿墙砌石基础高1米，顶宽0.6米，底宽1.1米，C20压顶砼，厚0.3米，宽0.5米。
护坡沿水流方向每10米做两毡三油分缝，分缝按10米控制桩设置，分缝要直顺。
沿水流方向每2米设排水管（φ100PVC管），第一排水管垂距基础顶0.5米，两排水管垂距2米，纵横排水管呈梅花状布置，排水管呈10%横坡，出水口要与护坡面平顺，进水口处设反滤层，即设10厘米的梯形槽，槽内置换粗砂，槽底衬土工布，要求排水管放置直顺。
沿水流方向每100米设C20砼踏步，宽2米，台阶宽25厘米，高15厘米。
护坡下游20+680处设砌石裹头，宽0.5米，厚1米。
④浆砌石的基本要求
砌石在砌筑前应保持湿润，表面的泥土、水锈，应清洗干净。
砌石应拉线、立杆分层坐浆砌筑，每一工作层的水平缝应大致找平，竖缝应互相错开，不得贯通。
砌石总的要求平整、稳定、密实、错缝、铺浆及填浆要饱
满密实，决不允许有少浆、无浆或架空现象，更不允许石块间出现直接接触。
各砌层砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。
砌筑时，底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。
砌块应相互咬接，砌缝宽度一般为4厘米左右。
砌筑上层石时，应避免振动下层石，砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。
如砌体层缝间歇时间较长时，应凿毛处理并洒水湿润后砌筑。
即浆砌石的结合面应在湿润的状态下砌筑。
砌筑面层时应选择合适的砌块，表面较大、较平整，尖锐突出部分敲除，经过专门修凿处理后方可使用。
较大的、卵形和薄片者应使用下层。
竖缝较宽时，应在砂浆中塞小石块，不得在石块下面用高于砂浆缝的小石片支垫。
砌石要求棱边直顺，砌石护坡大面积平整度不得大于3厘米。
砌体外露面应进行1：2水泥砂浆勾缝，并应在砌筑时靠外露面预留深约2厘米空隙，备勾缝用，勾缝形式采用凸缝。
砌体隐蔽面砌缝可随砌随刮平，不另勾缝。
砌筑完成应派专人养护，保证砌体强度，防止砌体开裂。
养护时间应避免碰撞、震动或承重。
加强质量意识，严格控制施工质量，做到自检，互检。
质检人员有权对不符合要求的砌体做出返工处理。
做好每天砌石砂浆试块制取工作，做好检查记录。
⑤安全事项
注意搬运石块要稳拿稳放。
两人互抬时，要动作协调一致。
往基础运石块时，要注意下边施工人员。
修整石块时要戴防护镜，不准两人对面操作。
砌筑护坡时要特别小心挤碰。
现场必须戴安全帽，注意场地清理，保持整洁。
提高安全意识，加强安全工作。
