毕业设计开题报告基于51单片机的超声波测距系统设计实现
（3）单片机实现测距原理
单片机发出超声波测距是通过不断检测超声波发射后遇到障碍物所反射的回波，从而测出发射和接收回波的时间差tr，然后求出距离S＝Ct／2，式中的C为超声波波速。
限制该系统的最大可测距离存在4个因素：超声波的幅度、反射的质地、反射和入射声波之间的夹角以及接收换能器的灵敏度。接收换能器对声波脉冲的直接接收能力将决定最小的可测距离。为了增加所测量的覆盖范围、减小测量误差，可采用多个超声波换能器分别作为多路超声波发射／接收的设计方法。由于超声波属于声波范围，其波速C与温度有关
随着科技的发展，人们生活水平的提高，城市发展建设加快，城市给排水系统也有较大发展，其状况不断改善。但是，由于历史原因合成时间住的许多不可预见因素，城市给排水系统，特别是排水系统往往落后于城市建设。因此，经常出现开挖已经建设好的建筑设施来改造排水系统的现象。城市污水给人们带来了困扰，因此箱涵的排污疏通对大城市给排水系统污水处理，人们生活舒适显得非常重要。而设计研制箱涵排水疏通移动机器人的自动控制系统，保证机器人在箱涵中自由排污疏通，是箱涵排污疏通机器人的设计研制的核心部分。控制系统核心部分就是超声波测距仪的研制。因此，设计好的超声波测距仪就显得非常重要了。这就是我设计超声波测距仪的意义。
（5）超声波检测接收电路
集成电路CX20106A是一款红外线检波接收的专用芯片，常用于电视机红外遥控接收器。考虑到红外遥控常用的载波频率38 kHz与测距的超声波频率40 kHz较为接近，可以利用它制作超声波检测接收电路(如图2-3)。实验证明用CX20106A接收超声波(无信号时输出高电平)，具有很好的灵敏度和较强的抗干扰能力。适当更改电容C4的大小，可以改变接收电路的灵敏度和抗干扰能力。
应
用
原
理
和
理
论பைடு நூலகம்
依
据
（1）超声波测距原理
发射器发出的超声波以速度υ在空气中传播，在到达被测物体时被反射返回，由接收器接收，其往返时间为t，由s=vt/2即可算出被测物体的距离。由于超声波也是一种声波，其声速v与温度有关，下表列出了几种不同温度下的声速。在使用时，如果温度变化不大，则可认为声速是基本不变的。如果测距精度要求很高，则应通过温度补偿的方法加以校正。
东北大学东软信息学院
毕业设计（论文）开题报告
论文题目：基于51单片机的超声波测距系统设计与实现
专业：
班级：
姓名：
学号：
指导教师：
开题日期：2010年12月6日
论文
题目
基于51单片机的超声波测距系统设计与实现
选
题
的
背
景
、
目
的
和
意
义
随着科学技术的快速发展，超声波将在测距仪中的应用越来越广。但就目前技术水平来说，人们可以具体利用的测距技术还十分有限，因此，这是一个正在蓬勃发展而又有无限前景的技术及产业领域。展望未来，超声波测距仪作为一种新型的非常重要有用的工具在各方面都将有很大的发展空间，它将朝着更加高定位高精度的方向发展，以满足日益发展的社会需求，如声纳的发展趋势基本为：研制具有更高定位精度的被动测距声纳，以满足水中武器实施全隐蔽攻击的需要；继续发展采用低频线谱检测的潜艇拖曳线列阵声纳，实现超远程的被动探测和识别；研制更适合于浅海工作的潜艇声纳，特别是解决浅海水中目标识别问题；大力降低潜艇自噪声，改善潜艇声纳的工作环境。无庸置疑，未来的超声波测距仪将与自动化智能化接轨，与其他的测距仪集成和融合，形成多测距仪。随着测距仪的技术进步，测距仪将从具有单纯判断功能发展到具有学习功能，最终发展到具有创造力。在新的世纪里，面貌一新的测距仪将发挥更大的作用。
压电式超声波换能器是利用压电晶体的谐振来工作的。超声波换能器内部有两个压电晶片和一个换能板。当它的两极外加脉冲信号，其频率等于压电晶片的固有振荡频率时，压电晶片会发生共振，并带动共振板振动产生超声波，这时它就是一个超声波发生器；反之，如果两电极问未外加电压，当共振板接收到超声波时，将压迫压电晶片作振动，将机械能转换为电信号，这时它就成为超声波接收换能器。超声波发射换能器与接收换能器在结构上稍有不同，使用时应分清器件上的标志。
（4）超声波发射电路
超声波发射电路原理图如图2-2所示。发射电路主要由反相器74LS04和超声波发射换能器T构成，单片机P1.0端口输出的40kHz的方波信号一路经一级反向器后送到超声波换能器的一个电极，另一路经两级反向器后送到超声波换能器的另一个电极，用这种推换形式将方波信号加到超声波换能器的两端，可以提高超声波的发射强度。输出端采两个反向器并联，用以提高驱动能力。上位电阻R1O、R11一方面可以提高反向器74LS04输出高电平的驱动能力，另一方面可以增加超声波换能器的阻尼效果，缩短其自由振荡时间。
图3超声波检测接收电路图
（6）超声波测距仪的算法设计
超声波测距的原理为超声波发生器T在某一时刻发出一个超声波信号，当这个超声波遇到被测物体后反射回来，就被超声波接收器R所接收到。这样只要计算出从发出超声波信号到接收到返回信号所用的时间，就可算出超声波发生器与反射物体的距离。距离的计算公式为：
d=s/2=(c×t)/2
超声波波速与温度的关系表
温度（℃）
-30
-20
-10
0
10
20
30
100
声速（m／s）
313
319
325
323
338
344
349
386
（2）超声波测距仪原理框图如下图所示
单片机发出40kHZ的信号，经放大后通过超声波发射器输出；超声波接收器将接收到的超声波信号经放大器放大，用锁相环电路进行检波处理后，启动单片机中断程序，测得时间为t，再由软件进行判别、计算，得出距离数并送LED显示。
方
案
论
证
分
析
课题难点和拟解决的关键问题，拟采取的研究方法及其可行性等
难点一：测距的精确度偏低。
难点二：无法对精小物体距离进行测定。
解决方案：
（1）采集测距环境温度指数以便提高测距精确度。
（2）缩短发射、接收装置的间距以便对略小物体进行测距。
选
题
特
色
和
预
期
成
果
本设计采用以AT89C51单片机为核心的低成本、高精度、微型化数字显示超声波测距仪的硬件电路和软件设计方法。整个电路采用模块化设计，由主程序、预置子程序、发射子程序、接收子程序、显示子程序等模块组成。各探头的信号经单片机综合分析处理，实现超声波测距仪的各种功能。在此基础上设计了系统的总体方案，最后通过硬件和软件实现了各个功能模块。相关部分附有硬件电路图、程序流程图。
基于51单片机的超声波测距仪课程设计报告

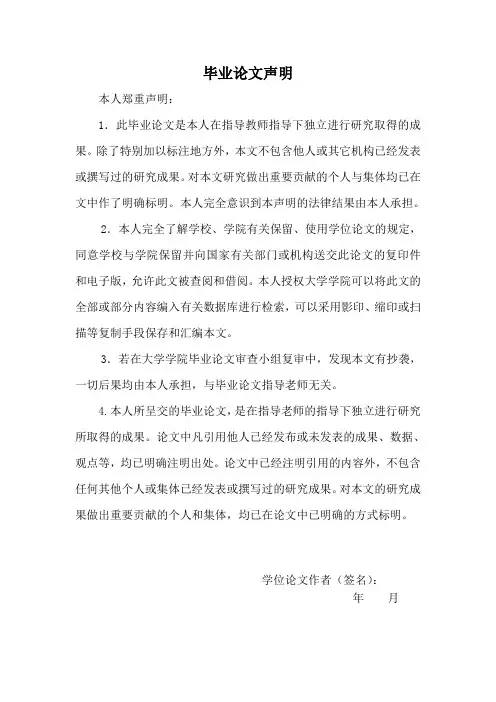

毕业论文声明本人郑重声明：1．此毕业论文是本人在指导教师指导下独立进行研究取得的成果。
