水冷电缆载流量计算
水冷电缆载流量计算不同规格的水冷电缆载流量是多大呢？我们可通过以下公式来计算：水冷电缆的平方数乘以5得到该型号水冷电缆的载流量！换言之，我们也可根据电缆所需承载电流来选择合适的水冷电缆。
如电缆承载电流800A，则可选择160平方的水冷电缆！SCR2.7中频控制板说明书一.前言随着科学技术的不断发展，可控硅中频和IGBT（绝缘栅双极晶体管）高频变频装置目前在我国已越来越广泛的应用于熔炼、透热、淬火、弯管、焊接、加热等工业领域，已取得了明显的经济效益和社会效益。
我公司早期生产的电源设备大多为传统分立器件控制电路，不但电路复杂，而且连线多，接插件多，接点多，况且分立器件离散性大。
因此，装置可靠性能差，装配调试繁琐，维修工作量大，已逐渐被集成化控制电路所取代。
随着电子技术的不断进步，集成化程度越来越高，我公司产品也由最初的部分集成化控制线路发展为较为先进的单片机控制线路，从一定程度上提高了设备的可靠性，控制能力加强，也从一定程度上减少了维修的工作量。
但由于其同步信号的设置为单相同步，加之人们对单片机的内部结构缺乏了解，使整机调试维修变得极为繁琐，并受元器件制造因素的影响，使单片机控制线路的抗干扰性能差的问题日益明显。
基于以上几个方面，并伴随着新的集成电路的投向市场，其高度的稳定性和集成化受到用户的欢迎。
因此，我公司为了满足广大用户的需要，研制开发了ＳＣＲ系列中频电源控制板和锁相环系统高频电源控制板以及ＫＧＰＳ中频电源和ＩＧＢＴ高频电源成套设备，均采用了先进的芯片及先进的制作工艺生产而成，能够满足广大热加工行业用户的需求。
我公司生产的ＳＣＲ系列中频电源控制板具有以下优点：1．控制板采用了先进的集成电路作为控制系统的核心，控制能力极强，集成度高，整个控制电路安装在一块280*220mm左右的印刷电路板上，与主电路的连线只用四五十条，简单而且可靠，却具有强大的控制功能。
2．控制板采用三相电源同步直接输入，省去了体积较大的同步变压器等，使整机电路进一步简化，设备体积减少，安装调试简单而且维修方便，控制系统如有故障，只要将备用板换上即可，省时省力，不影响生产。
3．该控制板采用内置固态继电器代替了外设的中间继电器，进行起动和停止的控制，不仅节省了成本与设备体积，而且使连线变得更加简单。
4．该控制板具有完善的过流、过压、限流、限压等多路保护系统，一旦电路出现故障，保护系统能在短时间内动作，可靠地保护晶闸管和中频电容等贵重元件，以免损坏，造成不必要的损失。
该控制板还具有保护动作后，功率调节电位器反时针旋到底时，保护系统自动复位，有效地防止了误操作且在大功率状态下电源系统快速启动，有大的冲击而造成元器件的损坏。
5．该控制系统采用零电压软起动和慢起动的功能，并采用了先进的双闭环调节系统，在实际使用中能100%可靠起动，并且起动无冲击。
设备在实际运行中，负载变化较大的情况下，也能够稳定可靠地工作。
6．该控制系统调整点少，控制板安装好后，用户只需将过流、过压、限流、限压调整好即可。
7．该控制板控制的电源设备对各种负载的适应性强，可广泛应用于煅造、冶炼、精密铸造、热处理、焊接、弯管等工业领域。
我公司生产的ＩＧＢＴ高频电源控制板除具有ＳＣＲ系列中频电源控制板类似优点外，还设有水压．温度等保护，设备频率范围可从３ＫＨｚ－５０ＫＨｚ之间变化，对负载的适应性更强，应用范围可扩展到中频电源所不能涉及的领域，可更广泛地应用于热加工行业。
本说明书下面将对中频电源系统作更加详细地说明。
二.使用说明１．使用条件：１）环境温度不高于＋５０℃和不低于－１０℃。
环境介质相对湿度不大于８５°。
２）没有导电和易爆的尘埃，没有腐蚀金属和损坏绝缘的气体及蒸汽的场所。
３）电源电压波动不大于±10％。
４）无其它强大电磁干扰的场所。
２．技术参数：１）适用功率范围２５ＫＷ－１０００ＫＷ２）适用频率范围４００Ｈｚ－８０００Ｈｚ３）起动方式零电压软起动４）起动成功率:轻载不小于１００％,重载不小于９５％５）调整方式电流、电压双闭环调节６）整流触发脉冲移相范围０－１５０°７）整流触发脉冲形式及脉宽双窄脉冲列１８°８）整流触发脉冲最大触发电流大于８００ｍＡ９）逆变触发脉冲电压大于８Ｖ,最大触发电流大于７５０ｍＡ３．操作方法：１）熟悉操作面板及仪表指示功能：操作者在操作设备之前应对设备的各个部位的功能有一定程度的了解，应熟悉操作面板上各按钮、开关及指示灯、指示仪表的功能。
（操作面板如图１）２）操作者在起动设备之前应先打开水路，经检查没有漏水，出水管流量均正常后方可起动中频电源。
３）每次设备起动之前，必须将功率给定电位器调整到最小，逆变控制电路中的检查开关拨到自激档（起动档）。
４）起动时先合控制电源，按逆变启动按钮，旋动功率调整电位器观察整流脉冲指示灯全部正常后，才合上设备内部主回路空气开关，启动设备，能听到中频叫声后，再逐步增大功率。
５）在每次过压、过流后，需要把功率给定电位器反时针旋到底后（即调到最小），系统自动复位。
三.安装与调试１．控制板接线说明：控制板采用两组１５－１７Ｖ交流电源，分别接于１８VAC接线端子上。
Ａ、Ｂ、Ｃ分别为Ａ相同步，Ｂ相同步，Ｃ相同步接线，分别直接接于三相工频电上。
28、27、23、为过流，过压保护的继电器输出端，可设计成声、光及其它方式的报警系统。
其中27为公共端，23为过流端，28为过压端。
当设备主电路发生过压、过流后，整流桥被拉到逆变区的同时，过流、过压继电器动作，过压时27、28两点接通，过流时23、27两点接通，点亮面板上的指示灯，在此同时板子上过压、过流工作指示灯变化(1.2A以前版本发光二极管熄灭或变暗,1.7以后版本发光二极管变亮)。
Ｘ２１、Ｇ６，Ｘ１１、Ｇ４，Ｘ３１、Ｇ２为整流桥共阳极组ＳＣＲ６、ＳＣＲ４、ＳＣＲ２三只可控硅触发脉冲的输出端，分别与相应的可控硅的控制极和阴极相接。
Ｇ５、１，Ｇ３、１，Ｇ１、１分别为整流桥共阴极组ＳＣＲ５、ＳＣＲ３、ＳＣＲ１三只可控硅触发脉冲输出端，分别与相应的可控硅的控制极和阴极相接。
３３、３４、３５为逆变启动和停止控制输入端（其中０．４与０．８版的电路没有３５号线，电路结构为后者，其余版本电路结构为前者），其外接线路如下图２所示：（图中指示灯为发光二极管）Ｋ１、Ｋ２、Ｋ３为三相工频交流互感器输入端，通过进线端的５００/５Ａ的互感器，再通过５/０．１Ａ的电流互感器二次转换后，星形接于三个接线端子上。
作为过流检测和电流闭环调节的输入信号。
０５４、０５５为中频反馈电压输入端，通过1000/15V的中频变压器转变成合适的电压信号输入，作为过压检测和电压闭环调节的输入信号。
０７３、０７４、０７５为功率给定调节电位器输入端，０７５端接于功率调节电位器的右端点，０７４接于中间接点，０７３接于左端点，使功率调节的方向为顺时针功率增大，逆时针功率减小。
Ｇ７、７，Ｇ８、８，Ｇ９、９，Ｇ１０、１０，Ｇ１１、１１，Ｇ１２、１２，Ｇ１３、１３，Ｇ１４、１４为逆变可控硅触发脉冲输出端，分别接于相应可控硅的控制极和阴极上，其中Ｇ７、Ｇ８、Ｇ９、Ｇ１０为逆变桥的一组对角上的可控硅的控制极输入端，Ｇ１１、Ｇ１２、Ｇ１３、Ｇ１４为另一组对角的可控硅的控制极输入端。
（我公司生产的0.4和0.8板的逆变系统为四只晶闸管,其中Ｇ７、Ｇ８为逆变桥的一组对角上的可控硅的控制极输入端，Ｇ9、Ｇ10为另一组对角的可控硅的控制极输入端。
）１２４、１２６为反并联二极管的两端。
１２７、１２８为逆变电路的中频电压、电流合成信号的输入接线端。
１８２(-)、１８３(+)为外接频率表负极与正极的输出接线端。
２．调整电位器说明：将控制板安装于柜子上，使逆变变压器向下方，按此位置固定的各电位器功能如下：上端三个电位器Ｗ７、Ｗ８、Ｗ９为Ａ、Ｂ、Ｃ三相同步信号调节电位器（我公司生产的785板的波形调整用电位器Ｗ１０、Ｗ１１、Ｗ１２，同时调整移相嵌位电压，此板不再设移相嵌位电压调节电位器），用户一般不需调整。
电位器Ｗ６为移相嵌位电压调节电位器，调节此电位器可改变移相电压的起始电位，应使其满足：当功率调节电位器反时针旋到底时，整流主回路应无输出，但触发脉冲应有输出。
最右端的电位器Ｗ５为频率表的校正电位器，旋动此电位器，频率表指示可发生变化。
左下方四个电位器从左到右依次为Ｗ４限压、Ｗ３过压和Ｗ２过流、Ｗ１限流调整电位器，该电位器为多圈精密电位器，顺时针旋转为整定值减小，逆时针旋转为整定值增大。
３．设备的调试：将控制板固定好，按接线图将各线连接好后，仔细检查，无误后，即可通电调试。
１）控制板的调试：按下柜子门上电源开关旋钮，给控制板加电，板子上的电源指示和过压，过流指示灯指示正常。
检查移相范围：用双踪示波器，将ＣＨ1探头接于Ａ与N，ＣＨ２探头接于Ｇ１、１或Ｇ４、Ｘ１２上，旋转门上给定功率电位器，脉冲位置应如下图３所示，双脉冲能在0－150°范围内平滑移动，如不正常，应调节限压、限流电位器或检查线路是否有误接。
同理检查Ｂ、Ｃ相脉冲。
检查六路整流脉冲：用示波器的一个探头逐个检查六只整流可控硅上有没有双脉冲，六路脉冲均为正向双脉冲，且依次相差60°，其幅度不小于２Ｖ，如果发现缺少脉冲，或幅度过低，应仔细检查。
检查逆变脉冲：将控制板上的检查开关拨到检查位置（他激位置），用同步示波器看逆变可控硅上触发脉冲是否正常。
正常情况下，对角两只可控硅脉冲应同相，上下两只可控硅应反相，即互差１８０度，（如图４）脉冲幅值应大于６Ｖ。
检查完好后，将检查开关拨到工作位置（它激起动档），发现脉冲应为杂波。
２）主回路的调试：(1)断开控制板上逆变触发器的电源或断开整流回路与逆变回路之间的电抗器和铜排。
(2)在整流主回路上并联一负载（如两只相串联的500Ｗ-1ＫＷ的电炉丝或２００Ｗ、２２０Ｖ电灯泡），将示波器探头衰减档放在×１０档，将柜子上功率调节电位器反时针旋转到底，把探头接在主回路上负载两端，先按下起动开关，然后合上空气开关，主回路得电，此时示波器上应基本为一直线，没有脉冲，直流电压表指示应为０。
(3)慢慢顺时针转动功率电位器仔细观察示波器上整流输出波形，应为平滑的脉冲直流电压,不应有缺波现象,直流电压表也平滑上升,有稳定的电压读数,功率电位器旋转到底,直流电压最高。
（如图５,６）(4)功率调节电位器反时针旋转到底，断开空气开关。
３）逆变回路的调试：(1)拆掉上述电阻性负载，把逆变触发电源接上，用前面控制板调试的方法再检查一下变触发脉冲是否正常，检查负载连接是否完好，电容器是否绝缘是否可靠，感应器有无匝间短路，对地短路现象。
确保无误后，可合上空气开关，缓缓旋转功率给定电位器，试起动。
水冷电缆的安全载流量 -回复
水冷电缆的安全载流量-回复水冷电缆的安全载流量是指在特定的工作条件下，电缆可以承受的最大电流。
水冷电缆通常用于高电流密度和高运行温度的应用中，例如电力传输、工业加热和电力炉等。
本文将一步一步回答关于水冷电缆安全载流量的问题，以便读者更好地理解和应用这一概念。
第一步：了解水冷电缆的基本原理水冷电缆是一种通过在电缆中引入冷却介质流动来降低电缆温度的解决方案。
它通常由内部导体、绝缘层、导热管、冷却水等组成。
冷却水在导热管内循环流动，将电缆产生的热量带走，从而保持电缆的工作温度在可接受的范围内。
第二步：确定水冷电缆的材料和尺寸水冷电缆的材料和尺寸将直接影响其安全载流量。
常见的导体材料包括铜和铝，绝缘材料可以是聚乙烯、聚氯乙烯等。
此外，导热管的直径、壁厚和材料也会对水冷电缆的安全载流量产生影响。
一般情况下，导热管直径越大，壁厚越薄，安全载流量越高。
第三步：计算水冷电缆的安全载流量为了计算水冷电缆的安全载流量，我们需要了解以下几个参数：1. 温度上限：水冷电缆的绝缘材料和导热管材料都有温度上限。
此温度上限是基于材料的热稳定性和电性能来确定的。
一般来说，导体温度、绝缘层温度和冷却水温度都应该低于各自的温度上限。
2. 热阻：热阻是电缆材料传导热量的阻力。
它与材料的导热系数、导热管尺寸和导热路径有关。
较低的热阻将有助于提高水冷电缆的安全载流量。
3. 热功率：热功率是指单位时间内电缆产生的热量。
它可以通过电流、电阻和功率因数等参数计算得出。
较高的热功率意味着电缆会产生更多的热量，需要更有效的冷却系统来保持安全。
4. 冷却效率：冷却效率是指冷却系统将电缆热量带走的效率。
它取决于冷却水的流速、温度差和导热管的设计。
较高的冷却效率将有利于提高水冷电缆的安全载流量。
基于以上参数，我们可以采用下述方法来计算水冷电缆的安全载流量：1. 制定温度限制：根据绝缘材料和导热管材料的温度上限，制定电缆的温度限制。
通常情况下，导体温度不超过导体材料的熔点，绝缘层温度不超过绝缘材料的热变形温度，冷却水温度不超过其饱和温度。
水冷电缆的安全载流量 -回复
水冷电缆的安全载流量-回复水冷电缆是一种用于输送高功率电流的特殊类型电缆，它通过将冷却剂（通常是水）通过电缆内部的管道进行循环，以降低电缆温度并保持其在安全载流量范围内工作。
水冷电缆的安全载流量是指电缆可以安全承载的最大电流，在设计和使用水冷电缆时需要充分考虑到这一因素。
本文将一步一步回答关于水冷电缆安全载流量的问题，以加深对其原理和应用的理解。
第一步：水冷电缆的基本原理和结构首先，要了解水冷电缆的安全载流量，我们需要了解水冷电缆的基本原理和结构。
水冷电缆通常由两个主要组成部分组成：导体和冷却管道。
导体是用于传输电流的金属材料，如铜或铝。
冷却管道通常位于导体外部，用于将冷却剂循环通过电缆以降低电缆的温度。
第二步：导热特性和温度控制为了确保水冷电缆的安全载流量，我们需要了解电缆的导热特性和温度控制。
水冷电缆的导体将承载电流，其电阻会产生热量。
为了保持电缆的温度在安全范围内，水冷电缆需要通过循环冷却剂来吸收和排除导体产生的热量。
温度的控制是通过调节冷却剂的流量和温度来实现的。
如果超过了水冷电缆的安全工作温度，导体可能会受损并导致电缆故障。
第三步：水冷电缆的设计和选型考虑因素水冷电缆的安全载流量取决于许多因素，包括电流负载、电缆结构和材料、冷却剂类型和温度以及环境条件等。
在设计和选型水冷电缆时，需要考虑以下因素：1. 电流负载：根据电流负载的大小和持续时间，选择适当的导体尺寸和冷却能力，确保电缆可以承载负载而不超过安全载流量。
2. 电缆结构和材料：选择适合高电流传输的导体材料，以及具有良好导热性能和耐高温特性的冷却管道材料。
3. 冷却剂类型和温度：选择适合应用需求的冷却剂类型，并控制冷却剂的温度在安全范围内。
4. 环境条件：考虑水冷电缆所处的环境条件，如温度、湿度和周围物体的影响，以确定其安全载流量。
第四步：水冷电缆的安全载流量计算和验证确定水冷电缆的安全载流量需要进行详细的计算和验证。
计算过程中需要考虑电缆的导热特性、冷却剂的流量和温度、导体和冷却管道的材料特性等。

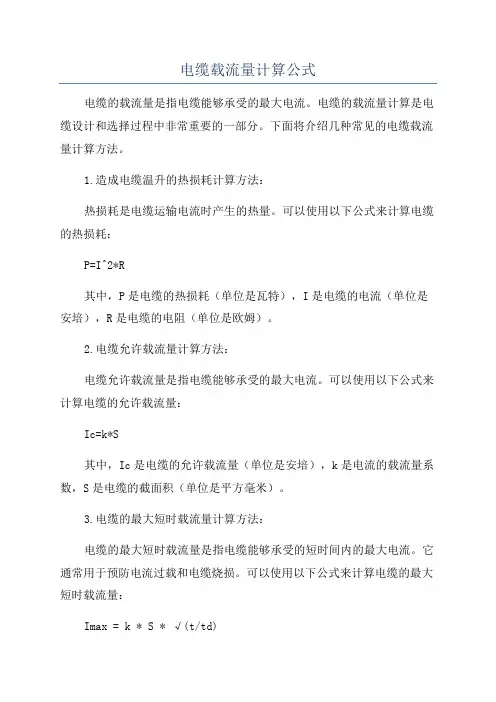

电缆载流量计算公式
电缆载流量计算公式电缆的载流量是指电缆能够承受的最大电流。
电缆的载流量计算是电缆设计和选择过程中非常重要的一部分。
下面将介绍几种常见的电缆载流量计算方法。
1.造成电缆温升的热损耗计算方法：热损耗是电缆运输电流时产生的热量。
可以使用以下公式来计算电缆的热损耗：P=I^2*R其中，P是电缆的热损耗（单位是瓦特），I是电缆的电流（单位是安培），R是电缆的电阻（单位是欧姆）。
2.电缆允许载流量计算方法：电缆允许载流量是指电缆能够承受的最大电流。
可以使用以下公式来计算电缆的允许载流量：Ic=k*S其中，Ic是电缆的允许载流量（单位是安培），k是电流的载流量系数，S是电缆的截面积（单位是平方毫米）。
3.电缆的最大短时载流量计算方法：电缆的最大短时载流量是指电缆能够承受的短时间内的最大电流。
它通常用于预防电流过载和电缆烧损。
可以使用以下公式来计算电缆的最大短时载流量：Imax = k * S * √(t/td)其中，Imax是电缆的最大短时载流量（单位是安培），k是电流的载流量系数，S是电缆的截面积（单位是平方毫米），t是最大短时负荷时间（单位是秒），td是电缆的定时器冷却时间（单位是秒）。
4.多芯电缆的载流量计算方法：对于多芯电缆，可以使用以下公式来计算电缆的总载流量：Itotal = ∑(Ii^2 * ni)其中，Itotal是多芯电缆的总载流量（单位是安培），Ii是每一芯线的电流（单位是安培），ni是每一芯线的导线数目。
需要注意的是，电缆的载流量计算还需要考虑因素如环境温度、电缆的安装条件、地下敷设深度等。
此外，载流量系数k的选择也需要参考相关的标准和规范。
总结起来，电缆载流量的计算涉及到热损耗、允许载流量、最大短时载流量和多芯电缆的载流量四个方面。
这些计算方法能够帮助工程师正确设计和选择电缆，确保电缆在使用过程中能够正常工作。
电缆承受电流计算公式
电缆承受电流计算公式好的，以下是为您生成的关于“电缆承受电流计算公式”的文章：咱先来说说这电缆承受电流的计算公式啊，这可是个挺重要的事儿！要说这电缆，就像咱们身体里的血管一样，电流就是在里面流淌的血液。
那怎么知道这“血管”能承受多少“血液”的流动呢？这就得靠计算公式啦。
咱先看第一个常用的公式：I = P / (√3 * U * cosφ) 。
这里面的“I”就是电流，“P”是功率，“U”是电压，“cosφ”是功率因数。
比如说，有个小工厂，用着一台功率 10 千瓦的电动机，电压是 380 伏，功率因数假设是 0.8 。
那咱算算这电流多大？把数字往里一代，I= 10000 / (√3 * 380 * 0.8) ，算出来电流大概是 18.99 安培。
还有个公式也常用：I = S / (√3 * U) 。
这里的“S”是视在功率。
我给您讲个事儿啊，就前段时间我去一个朋友的小作坊帮忙。
他们新添了几台设备，但是不知道原来的电缆能不能承受得住新的电流。
我就用这些公式帮他们算了算。
当时那场面，大家都围在我身边，眼睛直勾勾地盯着我手里的纸和笔，那紧张劲儿，就好像这算错了会出多大事儿似的。
我心里也有点打鼓，可还是得沉着冷静啊。
我仔细地问清楚每台设备的功率、电压这些参数，一个数一个数地认真算。
最后得出结果，告诉他们电缆还能承受，大家那才松了一口气，对我是千恩万谢的。
再说这计算电缆承受电流的时候，可不能马虎。
环境温度、敷设方式，这些都能影响电缆的载流量。
比如说，同样一根电缆，在通风良好的地方和在闷热封闭的环境里，能承受的电流可就不一样啦。
还有啊，电缆的材质也很关键。
铜芯电缆和铝芯电缆的导电性能不一样，所以它们能承受的电流也有差别。
咱在实际运用这些公式的时候，一定要把各种因素都考虑进去，不然算出来的结果不准，那可就麻烦啦。
这就好比你给人治病，诊断错了，那药开得不对，病能好吗？总之呢，这电缆承受电流的计算公式虽然看起来有点复杂，但只要咱把原理搞清楚，把各种情况都考虑周全，就能算出准确的结果，保证用电的安全可靠。

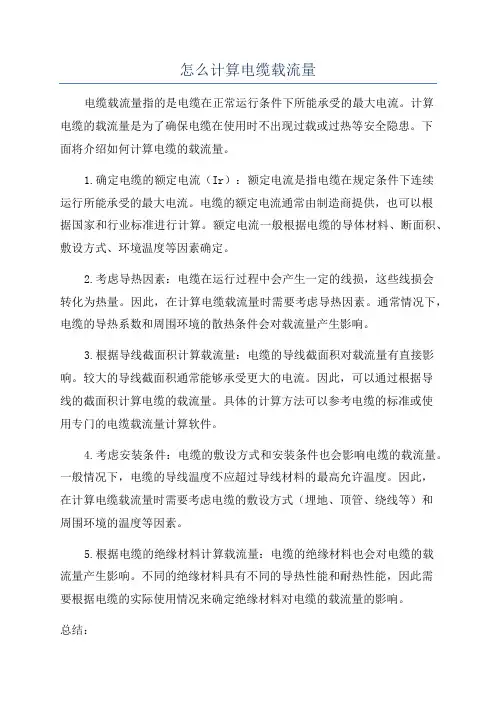

怎么计算电缆载流量
怎么计算电缆载流量电缆载流量指的是电缆在正常运行条件下所能承受的最大电流。
计算电缆的载流量是为了确保电缆在使用时不出现过载或过热等安全隐患。
下面将介绍如何计算电缆的载流量。
1.确定电缆的额定电流（Ir）：额定电流是指电缆在规定条件下连续运行所能承受的最大电流。
电缆的额定电流通常由制造商提供，也可以根据国家和行业标准进行计算。
额定电流一般根据电缆的导体材料、断面积、敷设方式、环境温度等因素确定。
2.考虑导热因素：电缆在运行过程中会产生一定的线损，这些线损会转化为热量。
因此，在计算电缆载流量时需要考虑导热因素。
通常情况下，电缆的导热系数和周围环境的散热条件会对载流量产生影响。
3.根据导线截面积计算载流量：电缆的导线截面积对载流量有直接影响。
较大的导线截面积通常能够承受更大的电流。
因此，可以通过根据导线的截面积计算电缆的载流量。
具体的计算方法可以参考电缆的标准或使用专门的电缆载流量计算软件。
4.考虑安装条件：电缆的敷设方式和安装条件也会影响电缆的载流量。
一般情况下，电缆的导线温度不应超过导线材料的最高允许温度。
因此，在计算电缆载流量时需要考虑电缆的敷设方式（埋地、顶管、绕线等）和周围环境的温度等因素。
5.根据电缆的绝缘材料计算载流量：电缆的绝缘材料也会对电缆的载流量产生影响。
不同的绝缘材料具有不同的导热性能和耐热性能，因此需要根据电缆的实际使用情况来确定绝缘材料对电缆的载流量的影响。
总结：计算电缆的载流量是为了确保电缆在使用过程中不出现过载或过热等安全问题。
需要考虑电缆的额定电流、导热因素、导线截面积、安装条件和绝缘材料等因素。
具体的计算方法可以参考电缆的标准或使用专门的电缆载流量计算软件。
电缆载流计算方法
5.1电缆载流量设计选择条件： Ib≤Iz=Ir*ПF其中转换系数ПF=Fd*fw*Fh，Iz 为电缆载流能力，Ir 为电缆标称额定电流，Ib 为最大长期计算负载电流（有效值）。
Fd: 捆扎系数。
捆扎方式是指多根电缆的叠累，UPS 系统中多为三线叠累，叠累换算系数为0.7；或参考下表: 电线槽内多根并列敷设的修正电缆在线槽内多根并列时，考虑电缆相互的热影响，应作修正，修正如下表：根数 2 345 6-78-1011-14 15-20修正值0.8 0.7 0.650.60.55 0.5 0.45 0.4Fh:电缆的使用寿命对载流能力影响较大，在任何情况下负载与负载能力之商都不大于换算系数的乘积时，其使用寿命不受限制，而系统的MTBF 是150000小时，换算系数Fh 约为1.25； Fw:不同环境温度间换算系数当以温升作为载流设计依据时，需要考虑周边环境对载流导体的温升影响 载流导体做出适当的降额。
当敷设处的环境温度与规定不一致，应作修正，修正系数： F W =cn an θθθθ−−θn ――电线允许长期工作温度，上表为70℃ θa ――敷设处环境温度，℃。
θc ――已知载流量对应的温度，℃。
注:沿不同冷却条件的路径敷设绝缘导线和电缆时， 当冷却条件最坏段的长度超过5m，应按该段条件选择绝缘导线和电缆的截面，或只对该段采用大截面的绝缘导线和电缆电线明敷的载流量，见下表聚氯乙烯绝缘电线明敷的载流量（θn =70 ℃）铜芯（BV 、BVR 型）截面（mm 2） 25℃30℃35℃40℃1 20 19 18 171.5 25 24 23 212.5 34 32 30 284 45 42 40 376 58 55 52 4810 80 75 71 6516 111 105 99 9125 146 138 130 12035 180 170 160 14850 228 215 202 18770 281 265 249 23195 345 325 306 283120 398 375 353 326150 456 430 404 374185 519 490 461 426下表为美标线载流能力及主要技术参数：UL1015- X AWG –105℃-600V second core cableKey technical parameterNominal cross-se ction area(AWG) Construction ofconductorNo./dia(±0.005)Conductordiameter(mm)Max.Conductorresistance at 20℃(Ω/km)Insulationthickness(mm)Max.Overalldiameter(mm)Approx.Completed cableweight(kg/km)Permissible currentrating atambienttemperature in airat 25℃(A)16 26/0.254 1.49 14.6 0.762 3.0~3.4 20 2015 33/0.254 1.64 11.3 0.762 3.1~3.6 24 27 14 41/0.254 1.86 8.96 0.762 3.3~3.8 31 30 13 52/0.254 2.09 7.1 0.762 2.60~4.0 34.5 32 12 63/0.254 2.32 5.75 0.762 3.8~4.3 56.8 38 11 84/0.254 2.80 4.48 0.762 4.3~4.7 67.4 43 10 105/0.254 3.10 3.55 0.762 4.6~5.0 79.2 55 9 133/0.254 3.50 2.82 0.762 5.0~5.4 94.5 72 8 168/0.254 4.00 2.23 1.143 6.2~6.6 132.6 79 7 210/0.254 4.40 1.76 1.143 6.6~7.1 154.3 85 6 266/0.254 5.00 1.41 1.524 7.9~8.5 207.1 108 5 336/0.254 5.60 1.11 1.524 8.6~9.1 271.8 121 4 420/0.254 6.30 0.882 1.524 9.2~9.7 303.6 1443 532/0.254 7.10 0.700 1.524 10.1~10.6377.1 1632 665/0.254 7.90 0.555 1.524 10.9~11.4446.3 1801 836/0.254 8.80 0.440 2.032 12.8~13.3583.5 2101/0 1064/0.254 10.00 0.349 2.032 14.0~14.5700.0 2482/0 342/0.51 11.50 0.276 2.032 15.5~16.874.6 2783/0 418/0.51 12.70 0.219 2.032 16.7~17.21048.9 3324/0 532/0.51 14.40 0.174 2.032 18.4~18.91279.4 378250kcmil 637/0.51 15.60 0.147 2.413 20.4~20.91581.8 432300 kcmil 735/0.51 17.0 0.122 2.413 21.8~22.41782.6 472350 kcmil 882/0.51 18.60 0.105 2.413 23.4~24.2071.7 522400 kcmil 980/0.51 19.30 0.0920 2.413 24.1~24.72261.3 582 450 kcmil 1127/0.51 20..80 0.0818 2.413 25.6~26.2635.9 6305.2保护器件应能对所连接的电缆提供过载和短路保护。
电缆载流量的计算方法
电缆载流量的计算方法
1.电缆的运行温升计算法
电缆的运行温升是指电缆工作时由于电流通过引起的温度升高。
电缆在正常运行温度下应保持稳定，因此需要计算电缆的载流量。
2.等效电阻法
等效电阻法是一种常用的计算电缆载流量的方法。
它基于电缆的电阻和散热能力来计算电缆的最大负载电流。
首先，根据电缆的材料、导体截面积和电阻率等参数，计算出电缆的电阻。
然后，根据电缆的散热能力（通常由电缆额定电流和最高操作温度决定）计算出电缆的最大载流量。
3.热稳定法
热稳定法是一种更加精确的计算电缆载流量的方法。
它基于电缆的导体温度、敷设方式、周围环境温度和散热条件等因素。
首先，根据电缆敷设方式和周围环境温度等参数，计算出电缆的散热系数。
然后，根据电缆的导体温度上升情况和散热系数，计算出电缆的最大载流量。
4.电缆负载能力表法
在实际工程应用中，一些电缆制造商提供了相关的电缆负载能力表，其中列出了不同型号和规格的电缆的最大负载电流值。
在使用这种方法时，需要参考电缆负载能力表，根据电缆的型号、规格和敷设环境等条件，直接查找对应的最大载流量值。
在进行电缆载流量计算时
-电缆材料和结构：包括导体截面积、导体材料、绝缘材料等。
-敷设方式和环境温度：电缆的敷设方式和周围环境温度会影响电缆
的散热能力。
-最高操作温度：根据电缆的材料和结构，确定电缆的最高操作温度。
-安全系数：根据实际应用情况和可靠性要求，选取合适的安全系数。
-国际标准和规范：根据国际标准和规范，使用合适的计算方法和公式。
水冷电缆
水冷电缆
（英文名称：Water Cooled Cable）（俗称水电缆）是一种中空通水，用于大电流加热设备的特种电缆，通常由电极（电缆头）、导线、外护套管三部分组成。
普通水冷电缆电极使用铜管及铜排焊接而成，与设备连接不紧密；导线采用铜裸线绞制，弯曲半径大；外护套管使用普通橡胶软管，耐压低；套管与电极采用普通卡箍紧固，密封性不好，易漏水。
优质水冷电缆电极采用整体铜棒车、铣加工而成，表面做钝化或镀锡处理；导线使用漆包线经数控绕线机编织而成，柔软度高，弯曲半径小；外护套管使用具有加强夹布层的合成橡胶管，耐压高。
套管与电极使用紫铜卡箍在专业设备上冷挤压紧固，密封性好，不易漏水。
水冷电缆的主要参数
软体导线截面积，单位为mm2
载流量，单位为A
额定电压，单位为V
冷却水流量，单位为m3/h
最小弯曲半径，单位为mm
几何平均半径GMR，单位为mm
工作水压，单位为Mpa
长度，单位为m
重量，单位为kg
水冷电缆的性能要求
水冷电缆外护套胶管耐击穿电压V≧2300V。
水冷电缆外护套胶管耐工作水压P≧0.6Mpa。
外护套胶管与电极接口处冷却水无渗漏。
软体导线与电极在专用设备上冷挤压紧固。
200mm2标称截面积的试验拉力为15KN，在此基础上，水冷电缆标称截面积每增加100mm2，试验拉力值相应增, 加5KN。
水冷电缆的最大表面温升（包括连接处）不大于40K。
