最新直线和圆弧的画法
②两点画圆弧：已知圆上二点、半径
③三点画圆弧:已知圆上三点
二点画圆弧
三点画圆弧
2、圆弧的画法
④切弧:
a一个物体：已知一相切曲线、切点、半径 b二个物体（与修整曲线的倒圆功能相同）：已知二相切曲线、 半径
切一物体
课堂练习1.2.2：画 各图所示红色圆弧
切二物体
④切弧:
c三个物体：已知三相切曲线或已知二相切曲线、切点
1、直线的画法 ④极坐标画线:已知直线起点、倾角，倾角指与X轴夹角，有正负
课堂练习1.1.2：画如图三角形
1、直线的画法
⑤切线：画圆弧切线 a角度：已知倾角画某圆弧切源自，倾角指与X轴夹角，有正负
b二圆弧：画二圆弧公切线
c点：已知圆外一点作圆弧切线
2、圆弧的画法
①极坐标画圆弧：已知圆心、半径
极坐标画圆弧
切三物体
d中心线：已知一相切曲线、 圆心线、半径 e点：已知一相切曲线、圆通 过点、半径
引入
一、二维线框的绘制
1、直线的画法 ①水平线：构建平行X轴直线，给定Y坐标值
Y=20的水平线 X=0 的 铅 X=20 垂 线 线
Y=0的水平线
的 铅 垂
②铅垂线：构建平行Y轴直线，给定X坐标值 ③两点连线: 课堂练习1.1.1：画Y=0、Y=20的水平线 画X=0、X=20的铅垂线 任意两点连线
1-3 圆弧连接的绘制方法
1-3 圆弧连接的绘制方法用一圆弧光滑连接相邻两线段（直线或圆弧）的作图方法，称为圆弧连接。
光滑连接的作图实质就是线段相切。
圆弧连接作图的关键点是要正确地找出连接弧的圆心和起止点。
一、圆弧连接的作图原理1、与已知直线相切且半径为R的圆O，其圆心轨迹为与已知直线平行且距离为R的两直线，切点为圆心向已知直线所作垂线的垂足。
如图1-23所示：图1-23 直线与圆（弧）光滑连接的作图原理2、与已知圆O1相切的圆O，其圆心轨迹为已知圆O1的同心圆，外切时：其半径为已知圆O1和圆O的半径之和，切点为连心线O1O与已知圆O1的交点；内切时：其半径为已知圆O1和圆O的半径之差，切点为连心线O1O的延长线与已知圆O1的交点，如图1-24所示：(a)外切 (b)内切图1-24 两圆（弧）光滑连接的作图原理二、两直线间的圆弧连接用已知半径为R的圆弧连接两相交直线AB、BC有三种情况，如图1-25所示，其中，O点为连接弧的圆心，垂足1、2两点为切点，即连接弧起止点。
三、直线与圆弧间的圆弧连接如图1-26所示，用半径为R的圆弧光滑连接直线AB和圆弧O1(半径为R1）的作图方法如下：以O1为圆心、R1+R为半径画圆弧，交直线AB的平行线（相距R）于O点，即连接弧的圆心O；连接O1O得切点1，过O点作直线AB的垂线得切点2，即连接弧起止点；以O为圆心，R为半径，在切点1和2之间作连接弧光滑连接直线AB和圆弧O1。
图1-25 两直线间的圆弧连接图1-26 直线与圆弧间的圆弧连接图1-27用连接弧R外切连接两已知圆弧四、两圆弧间的圆弧连接圆弧与圆弧间光滑连接的已知条件是：两已知圆弧的圆心O1、O2和半径R1、 R2，连接弧半径R。
圆弧连接的作图关键是求作连接弧的圆心和起止点。
1、外连接如图1-27所示，分别以O1、O2为圆心，R+R1、R+R2为半径画弧交于O 点，即为连接弧圆心；连O1O、 O2O，与已知弧分别交于1、2两点，即两切点，即连接弧起止点；以O为圆心、R为半径，在切点1和2之间作连接弧光滑连接两已知圆弧。
第三章 生成直线和圆弧的算法
Bresenham画线算法
设图中xi列上已用（xi,yir）作为表示直线的点， 又设B点是直线上的点，其坐标为（xi+1,yi+1），显然 下一个表示直线的点（ xi+1,yi+1,r）只能从图中的C 或者D点中去选。设A为CD边的中点。 若B在A点上面 则应取D点作为（ xi+1,yi+1,r），否则应取C点。
P2 Q
P=(xp,yp) P1
中点画线法
• 画线从(x0, y0)开始，d的初值 d0=F(x0+1, y0+0.5)= a(x0 +1)+b(y0 +0.5)+c = F(x0, y0)+a+0.5b = a+0.5b 由于只用d 的符号作判断，为了只包含整数运算, 可以用2d代替d来摆脱小数，提高效率。
数值微分(DDA)法
• 增量算法：在一个迭代算法中，如果每 一步的x、y值是用前一步的值加上一个 增量来获得，则称为增量算法。 • DDA算法就是一个增量算法。
数值微分(DDA)法
void DDALine(int x0,int y0,int x1,int y1,int color) { int x； float dx, dy, y, k; dx, = x1-x0, dy=y1-y0; k=dy/dx, y=y0; for (x=x0; x≤x1, x++) { drawpixel (x, int(y+0.5), color); y=y+k; } }
一逐点比较法
算法： 1、偏差计算 1）一般公式
α β
A(xA, xA)
M(xM, xM)
• 偏差
yM y A d = tg β − tg α = − xM x A y M x A − y A xM = xM x A
CAD绘图技巧 熟练运用直线与曲线绘制命令
CAD绘图技巧：熟练运用直线与曲线绘制命令在使用CAD软件进行绘图时，直线和曲线绘制命令是最基本、常用的功能。
熟练掌握直线和曲线的绘制技巧，不仅能提高我们的绘图效率，还可以制作出更精确、美观的图纸。
本文将介绍如何熟练运用直线和曲线绘制命令来绘制CAD图纸。
一、直线绘制命令1. 使用直线绘制命令可以绘制两点之间的直线。
首先，在CAD软件中点击“直线”命令，或者输入“line”命令。
然后在图纸上点击两个不同的点，即可绘制出这两点之间的直线。
注意：若要绘制垂直或水平的直线，可以按住“Ctrl”键或者输入“@x,y,z”命令指定直线的起点和终点。
2. 使用多线段命令可以绘制多点之间的直线。
在CAD软件中点击“多线段”命令，或者输入“mline”命令。
然后在图纸上点击多个不同的点，每次点击一个点即可绘制一条直线段，按下“Enter”键结束。
3. 使用矩形命令可以绘制矩形。
在CAD软件中点击“矩形”命令，或者输入“rectangle”命令。
然后在图纸上点击两个对角点，即可绘制出一个矩形。
4. 使用多段线命令可以绘制包含曲线线段的图形。
在CAD软件中点击“多段线”命令，或者输入“pline”命令。
然后在图纸上点击多个不同的点，并按下“Enter”键结束。
若要绘制曲线，点击“多段线”命令后，输入“arc”命令，即可绘制弧线。
二、曲线绘制命令1. 使用圆形命令可以绘制圆形。
在CAD软件中点击“圆形”命令，或者输入“circle”命令。
然后在图纸上点击圆心，再点击圆上一点即可绘制出一个圆。
2. 使用椭圆命令可以绘制椭圆。
在CAD软件中点击“椭圆”命令，或者输入“ellipse”命令。
然后在图纸上点击椭圆中心点，再点击椭圆的一个端点和另一个端点。
3. 使用样条曲线命令可以绘制光滑的曲线。
在CAD软件中点击“样条曲线”命令，或者输入“spline”命令。
然后在图纸上点击和拖动多个点，即可绘制出一条光滑的曲线。
4. 使用曲线命令可以绘制二次曲线和三次曲线。
直线和圆的画法
直线和圆的画法与应用制作人：09地理科学魏胜龙指导教师：董玉芝工具：粉笔、小刀、小锯条一、画直线（横线、竖线、斜线）工具笔：整根粉笔1 画横线：身体站直，手臂抬平，粉笔横放，手持粉笔的中部，自左向右拉动（如图1），身体随粉笔平行移动，粉笔始终与绘制的直线在一条直线上。
2 画竖线、斜线：画竖线、斜线的方法与画横线相同。
如图2、图3、，图1：画横线图2：画竖线图3：画斜线二、画圆1 小圆（绘制中国省级行政中心、居民点、交通枢纽等）工具：小锯条工具笔：实心纵镂笔(图4)、空心纵镂笔(图5)小锯条图4 实心纵镂笔图5 空心纵镂笔绘制方法：以实心和空心纵镂笔的一端点为圆心，另一端点逆时针方向达到手不能再翻转处，沿顺时针方向绘制出圆即可，表示中国省级行政中心之外，也可以表示居民点、交通枢纽等。
(如图6)图6：中国省级行政中心2 绘制以粉笔长度为半径的圆工具：小刀工具笔：单孔横楼笔单孔横楼笔制作方法：用小刀横向轻镂整根粉笔，制成单孔横楼笔，横镂的单孔不要过于深，留出粉笔的两端。
（如图7）绘作方法：以粉笔的一端为圆心，粉笔长度为半径，反手旋转，用粉笔的另一端绘制出圆。
（如图8）图7：单孔横镂笔图8：以粉笔长度为半径的圆3、中圆用拇指、食指执粉笔或将粉笔绑在一棍上（增加半径），，小指为圆心，从右到左翻掌画弧，或用一根细绳，一端系粉笔，以另一端为圆心，任意长为半径画弧，作圆，可用来表示地球运动、黄赤交角、四季更替、昼夜长短变化原理等。
（见图9）图9 翻掌画圆4、大圆方法一：侧身站立与黑板垂直，以肩关节为圆心，肩关节保持不动，舒展单臂，以臂长为半径，翻转或反方向作圆，表示五带、气压带、风带、三圈环流等。
身体离黑板越近，所画的弧越大，越远则越小。
方法二：面对黑板站直，双肩放平，以肩关节为圆心，肩关节保持不动，舒展单臂，以臂长为半径，从最低点起笔，顺时针或逆时针绘制，左半部分用力伸展，右半部分略微收紧。
实例：1、地球内部圈层结构2、昼夜长短的变化3、。
绘制圆弧的方法有几种
绘制圆弧的方法有几种绘制圆弧的方法主要有以下几种：极坐标法、三点法、四点法、半径角法、切线法和曲线绘制法等。
下面将详细介绍这些方法。
第一种方法是极坐标法。
极坐标法可以通过指定中心点、半径和起止角度来绘制圆弧。
具体步骤如下：首先确定圆弧的中心点和半径，然后确定起止角度，即圆弧的起点和终点，最后按照逆时针方向从起点开始绘制圆弧。
第二种方法是三点法。
三点法可以通过指定圆弧上的三个点来绘制圆弧。
具体步骤如下：首先确定圆弧上的三个点A、B和C，然后连接点A 和C，并找出它们的中点O，接着以点O为圆心，线段O A的长度为半径，绘制圆弧。
第三种方法是四点法。
四点法可以通过指定圆弧上的四个点来绘制圆弧。
具体步骤如下：首先确定圆弧上的四个点A、B、C和D，然后连接点A和C，并找出它们的中点O，接着以O为圆心，线段O A的长度为半径，绘制圆弧。
第四种方法是半径角法。
半径角法可以通过指定圆弧的半径和起止角度来绘制圆弧。
具体步骤如下：首先确定圆弧的半径和起止角度，然后以圆心的正右方向为基准，按照逆时针方向绘制起止角度范围内的圆弧。
第五种方法是切线法。
切线法可以通过指定圆弧上的两个切点和切线方向来绘制圆弧。
具体步骤如下：首先确定圆弧上的两个切点A和B，接着绘制通过A点和B点的直线，该直线与切线方向共同确定了圆弧的起点和终点，最后按照逆时针方向从起点开始绘制圆弧。
最后一种方法是曲线绘制法。
曲线绘制法是一种通过连续变化的控制点来绘制圆弧的方法。
具体步骤如下：首先确定圆弧的起点和终点，然后确定两个控制点，接着按照一定的路径进行变化，并以控制点为引导，在起点和终点之间绘制圆弧。
以上是常用的绘制圆弧的方法，每种方法都有自己的特点和适用范围。
在实际应用中，根据需要选择适合的方法可以更加高效地完成圆弧的绘制任务。

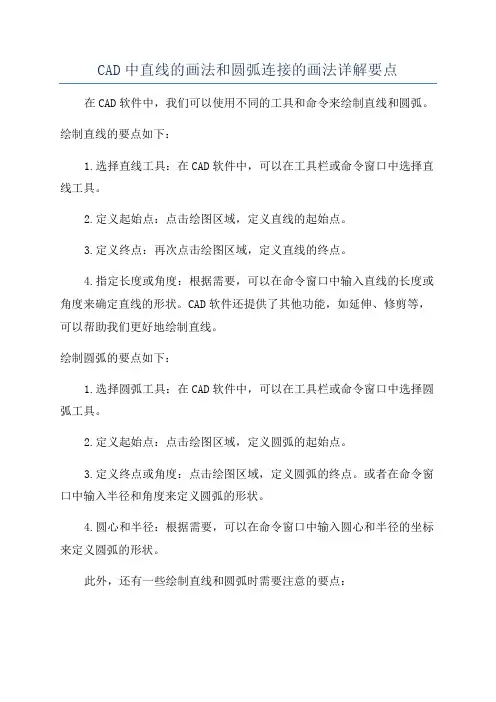

CAD中直线的画法和圆弧连接的画法详解要点
CAD中直线的画法和圆弧连接的画法详解要点在CAD软件中，我们可以使用不同的工具和命令来绘制直线和圆弧。
绘制直线的要点如下：1.选择直线工具：在CAD软件中，可以在工具栏或命令窗口中选择直线工具。
2.定义起始点：点击绘图区域，定义直线的起始点。
3.定义终点：再次点击绘图区域，定义直线的终点。
4.指定长度或角度：根据需要，可以在命令窗口中输入直线的长度或角度来确定直线的形状。
CAD软件还提供了其他功能，如延伸、修剪等，可以帮助我们更好地绘制直线。
绘制圆弧的要点如下：1.选择圆弧工具：在CAD软件中，可以在工具栏或命令窗口中选择圆弧工具。
2.定义起始点：点击绘图区域，定义圆弧的起始点。
3.定义终点或角度：点击绘图区域，定义圆弧的终点。
或者在命令窗口中输入半径和角度来定义圆弧的形状。
4.圆心和半径：根据需要，可以在命令窗口中输入圆心和半径的坐标来定义圆弧的形状。
此外，还有一些绘制直线和圆弧时需要注意的要点：1.精确度和准确度：在CAD软件中，我们可以通过调整绘图精度和设置工作单位来保证直线和圆弧的准确性。
在绘制过程中，我们可以使用捕捉工具和网格显示来帮助我们精确地绘制直线和圆弧。
2.参考对象：在绘制过程中，可以使用已有的对象作为参考对象来帮助我们绘制直线和圆弧。
CAD软件提供了吸附、对象捕捉等功能，可以帮助我们快速找到合适的参考对象。
4.图层和属性：在绘制直线和圆弧时，建议为不同的图形元素设置不同的图层和属性。
这样可以方便我们对不同的元素进行管理和修改。
综上所述，绘制直线和圆弧在CAD软件中并不复杂，通过合理使用不同的工具和命令，结合精确度和准确度的要求，我们可以绘制出满足我们需求的直线和圆弧。
三圆弧一直线链轮画法
三圆弧一直线齿槽形状（摘自GB1244－85）三圆弧一直线链轮相关参数说明（这个word 本来是在百度文库里面下载的，后来发现部分数据与设计手册有出入，且原word 图片字迹不清，所以将其更改之后上传。
部分公式由WPS2010编辑，表格数据无法查看请安装WPS2010）名 称 符号计 算 公 式齿沟圆弧半径 =0.5025dr+0.05 齿沟半角（°）a/2a/2=55°-60°/z工作段圆弧中心O2的坐标M M=0.8dr*sin （a/2）T T=0.8dr*cos （a/2）工作段圆弧半径=1.3025dr+0.05工作段圆弧中心角（°） β β=18°-56°/z 齿顶圆弧中心O3的坐标 W W=1.3dr*cos （180°/z） V V=1.3dr*sin （180°/z）齿形半角r/2r/2=17°-64°/z齿顶圆弧半径=dr[1.3cos(r/2)+0.8cosβ-1.3025]-0.05工作段直线部分长度=dr[1.3sin(r/2)-0.8sinβ]e 点至齿沟圆弧中心连线的距离H注：齿沟圆弧半径允许比表中公式计算的大0.0015+0.06mm 。
链轮的基本参数及主要尺寸:链轮的基本参数是配用链条的节距p ，滚子直径d 1，排距p t 以及齿数z 。
链轮的主要尺寸及计算公式见下表。
链轮毂孔最大许用直径见表。
表： 滚子链链轮主要尺寸（mm ）名称 代号 计算公式备注 分度圆直径dd=p/sin （180°/z ）齿顶圆直径a dr a d p d d -+=25.1maxr a d p zd d --+=)6.11(min 若为三圆弧一直线齿形，则)180cot54.0(zp d a ︒+= 可在m ax a d 与min a d 范围内选取，但当选用m ax a d 时，应注意用展成法加工时有可能发生顶切（dr 即配用链条滚子直径d1）齿根圆直径f dr f d d d -=r a d p zh 5.0)8.0625.0(max -+=a h 是为简化放大齿形图的绘制而引入分度圆弦齿高a h )(5.0min r a d p h -=若为三圆弧一直线齿形，则p h a 27.0=的辅助尺寸，max a h 相应于m ax a d ，mina h 相应于min a d最大齿根距离x L 奇数齿r x d zd L -︒=90cos偶数齿r f x d d d L -==齿侧凸缘（或排间槽）直径g d76.004.1180cot--︒<h zp d g h--内链板高度注：a d 、g d 取整数，其他尺寸精确到0.01mm三圆弧一直线画滚子链轮的方法--------利用40-A 滚子链的尺寸举例画 一． 基本数据1．查表可得的数据 40-A 滚子链 ---- 滚子套直径dr=39.68mm 连节距p=63.5mm 我用的链轮齿数z=17二．一边画一边算数据1．分度圆直径d=p/sin （180°/z ） = 63.8÷sin(180°÷17)=345.5797mm 2.齿顶圆直径da=p （0.54+ctg180°/z ）=63.5×(0.54+ctg180°÷17)=373.98325mm3.画a-a圆弧。
三种绘制圆弧的方法
绘制圆弧的方法有多种，以下是三种常见的方法：
1.使用圆规和铅笔：这是最基本的方法之一。
在纸上选择圆规的合适半径，并将圆规
的一个脚放在圆弧的中心点上，然后用铅笔将圆弧绘制出来。
2.使用圆锥曲线工具：圆锥曲线工具是一种专门用于绘制曲线的工具，常见的有法兰
板和三角板。
将圆锥曲线工具的刀锋放在圆弧的起点上，然后用铅笔沿着工具的刀锋移动，使其划出所需的圆弧。
3.使用线和定点法：这是一种近似的方法，适用于绘制较大半径的圆弧。
选择圆弧的
起点和终点，然后使用直尺连接两个点，并将直尺的一端放在圆弧的起点上。
然后在直尺上选择一个点作为定点，并将铅笔放在定点上，用手指固定直尺的另一端，然后旋转直尺绕定点画出圆弧。
这些方法都是手工绘制圆弧的基本技巧，具体使用哪种方法取决于绘制的要求和工具的可用性。
在计算机绘图软件中，也有各种工具和功能可用于绘制精确的圆弧。
CAD中直线的画法和圆弧连接的画法详解
CAD中直线的画法和圆弧连接的画法详解直线的画法一、直线命令的调用方法及格式1、调用方法（1）在命令行输入命令“Line”（2）点击绘图工具条（3）点击绘图主菜单下的直线子菜单2、命令格式调用直线命令后，命令行给出提示如下：Specify first point: （指定第一点）Specify next point or〔Undo〕:（指定下一点或输入U取消上一点）Specify next point or〔Close/Undo〕:（指定下一点或输入U取消上一点或输入C 封闭）二、绘制直线的方法1、坐标输入法（了解）AutoCAD绘图系统中坐标点的输入方式有以下几种：（1）绝对坐标输入一个点的绝对坐标的格式为（X,Y,Z)，在系统默认的状态下，绘图区左下角有一个图标，若仅输入X,Y则系统默认z值为零。
（2）相对坐标输入一个点的相对坐标的格式为（@ΔX, ΔY, ΔZ），即输入X,Y,Z三个方向相对于前一点的坐标增量。
（3）极坐标输入一个点的极坐标的格式为（R<θ<φ），R为线长，θ为相对X轴的角度，φ为相对XY平面的角度。
（4）相对极坐标输入一个点相对极坐标的格式为（@R<θ<φ）。
2、用辅助画线工具画水平、竖直及倾斜的线段直线一般来说，用坐标来画线，速度较慢，多数情况下，我们并不采用这种方式画线，而是利用AutoCAD的辅助画线工具进行画线。
（1）打开正交功能画水平、竖直线段单击状态栏上的按钮，就打开了正交模式。
在正交模式下光标只能沿水平或竖直方向移动。
画线时，若同时把正交模式打开，用鼠标确定方向，输入一个长度即可，格式为（R），R为线长，AutoCAD就自动画出水平或竖直线段。
例题：在AUTOCAD中画出下列图形。
画图步骤如下：1）启动LINE命令，同时将正交模式打开；2）在屏幕上任意点击一点，确定A点；3）将鼠标向下移动并输入线段AB的长度50，确定B点；4）将鼠标向右移动并输入线段BC的长度30，确定C点；5）将鼠标向上移动并输入线段CD的长度20，确定D点；6）将鼠标向右移动并输入线段DE的长度40，确定E点；7）将鼠标向上移动并输入线段EF的长度30，确定F点；8）将鼠标向左移动并输入线段FA的长度70，完成图形的绘制。
圆弧连接的作图步骤
圆弧连接的作图步骤圆弧连接是绘图中常用的一种技巧，可以用来连接两个曲线或直线段，使图形更加平滑和自然。
本文将介绍圆弧连接的作图步骤，并给出示例演示。
步骤一：确定连接的起始点和结束点在进行圆弧连接之前，首先需要确定连接的起始点和结束点。
这两个点可以是曲线的端点，也可以是直线段的端点。
步骤二：绘制起始曲线或直线段根据起始点和结束点的位置，我们可以根据需要绘制起始曲线或直线段。
这一步骤通常是根据具体情况来确定的，可以使用直线段工具或曲线工具来绘制。
步骤三：确定连接的半径或角度在圆弧连接中，需要确定连接的半径或角度。
如果连接的两个曲线或直线段在同一平面内，则可以通过指定连接的圆弧半径来完成连接。
如果连接的两个曲线或直线段在不同的平面上，则可以通过指定连接的圆弧角度来完成连接。
步骤四：绘制连接的圆弧根据步骤三中确定的半径或角度，我们可以使用圆弧工具来绘制连接的圆弧。
在绘制过程中，需要保证连接的圆弧与起始曲线或直线段相切，并满足连接的要求。
步骤五：连接结束完成连接的圆弧后，我们可以根据需要进行一些调整和修饰。
比如，可以使用平滑工具来调整连接的平滑度，或者使用修饰工具来添加一些装饰性的元素。
示例演示为了更好地理解圆弧连接的作图步骤，下面我们将给出一个示例演示。
假设我们需要连接两个曲线段，起始点分别为A和B，半径为r。
具体步骤如下：1.在绘图软件中选择曲线工具，以A为起始点，绘制第一个曲线段。
2.在绘图软件中选择曲线工具，以B为起始点，绘制第二个曲线段。
3.在绘图软件中选择圆弧工具，根据需要设置连接的半径r。
4.将圆弧工具的起始点设置为第一个曲线段的结束点，结束点设置为第二个曲线段的起始点，绘制连接的圆弧。
5.根据需要进行一些调整和修饰，比如使用平滑工具调整连接的平滑度，或者使用修饰工具添加一些装饰性的元素。
通过以上步骤，我们可以完成两个曲线段的圆弧连接。
结论圆弧连接是绘图中常用的一种技巧，可以用来连接两个曲线或直线段，使图形更加平滑和自然。
