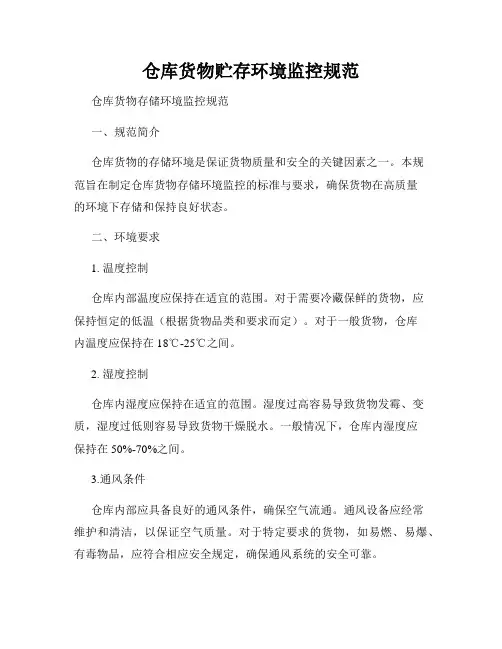

仓库货物贮存环境监控规范
仓库货物贮存环境监控规范仓库货物存储环境监控规范一、规范简介仓库货物的存储环境是保证货物质量和安全的关键因素之一。
本规范旨在制定仓库货物存储环境监控的标准与要求，确保货物在高质量的环境下存储和保持良好状态。
二、环境要求1. 温度控制仓库内部温度应保持在适宜的范围。
对于需要冷藏保鲜的货物，应保持恒定的低温（根据货物品类和要求而定）。
对于一般货物，仓库内温度应保持在18℃-25℃之间。
2. 湿度控制仓库内湿度应保持在适宜的范围。
湿度过高容易导致货物发霉、变质，湿度过低则容易导致货物干燥脱水。
一般情况下，仓库内湿度应保持在50%-70%之间。
3.通风条件仓库内部应具备良好的通风条件，确保空气流通。
通风设备应经常维护和清洁，以保证空气质量。
对于特定要求的货物，如易燃、易爆、有毒物品，应符合相应安全规定，确保通风系统的安全可靠。
4. 光照要求仓库内部应保持适宜的光照条件。
良好的光照有助于货物防止发霉和异味的产生。
根据货物特性和存储要求，可采用自然光照或人工照明，并定期检查照明设备的工作情况。
三、环境监测与记录1. 温湿度监测仓库应配置温湿度监测设备，实时监测仓库内部的温度和湿度。
监测数据记录应准确可靠，并根据不同货物的存储特性进行分类整理。
发现温湿度异常情况时，应及时采取措施进行修复或调整环境。
2. 空气质量监测仓库应配备适当的空气质量监测设备，定期检测仓库内部的空气质量。
监测项目包括但不限于有害气体、细菌、霉菌等。
监测结果应记录并妥善保存，如发现异常情况应及时采取相应的处理措施。
3. 光照监测仓库应使用光照度计监测仓库内的光照强度，确保光照达到要求。
监测结果应记录并逐月进行定期分析与评估，以确保光照质量。
四、设备维护与保养1. 温湿度监测设备的维护与校准仓库内的温湿度监测设备应定期进行维护和校准。
维护内容包括设备清洁、电源检查、传感器检测等。
校准应按照设备说明书进行，并做好相应的记录。
2. 空气质量监测设备的维护与校准空气质量监测设备应定期进行维护和校准，确保监测结果的准确性和可靠性。
仓储行业的仓库环境监测与控制
仓储行业的仓库环境监测与控制仓储行业作为现代物流行业的重要组成部分，在保障物品安全存储的同时，也要重视仓库环境监测与控制。
本文将从温度、湿度、通风等方面探讨仓库环境监测与控制的重要性及实施方法。
一、温度监测与控制仓库内温度的监测与控制对货物的储存质量至关重要。
不同类型的货物对温度有不同的要求，因此仓库应根据不同货物的特性设定相应的温度范围，并通过安装温度传感器和温控设备进行实时监测和调节。
温度传感器可以分布在仓库的不同区域，通过与集中控制系统的连接，实现对仓库内温度的持续监测。
当温度超出设定范围时，系统会及时发出警报并采取相应的调节措施，如开启或关闭空调、风扇等设备，以保持仓库内的温度处于适宜的范围。
二、湿度监测与控制湿度是另一个影响货物储存质量的重要因素。
高湿度会导致货物受潮、霉变等问题，而低湿度则可能造成货物的干燥与变形。
因此，仓库应安装湿度传感器以监测仓库内的湿度，并通过控制设备来实现湿度的调节。
湿度传感器可以对仓库内的湿度进行实时监测，并将监测数据传输至集中控制系统。
当湿度超出设定范围时，系统会自动发出警报并采取相应的控制措施，如开启或关闭加湿器、除湿器等设备来调节仓库内的湿度。
三、通风监测与控制仓库内的通风状况直接影响着货物的新鲜度和储存质量。
良好的通风能够保持仓库内的空气流通，减少有害气体和异味的积累，同时也有助于调节仓库内的温度和湿度。
仓库中的通风系统可以根据实际需要进行设计和安装。
通过安装气体传感器和风控设备，可以对仓库内的气体浓度进行实时监测，并根据监测结果调节通风设备的工作模式，以保持仓库内的空气质量处于良好状态。
四、定期维护与保养仓库环境监测与控制系统的定期维护和保养非常重要。
定期检查温湿度传感器的工作状况，更换电池或校准传感器，确保监测数据的准确性；清洁通风设备，检查通风管道的畅通情况，以保证通风系统的正常运行。
同时，仓库还应建立完善的运行记录和维护档案，记录每次的监测数据、系统调节情况以及维护保养记录，以便及时发现问题和进行故障排除。
恒温恒湿仓库管理办法
恒温恒湿仓库管理办法恒温恒湿仓库（Temperature and Humidity Controlled Warehouse）是一种专门用于存储对温湿度敏感的商品、物品或原料的仓储设施。
该仓库通过有效的温湿度控制系统，能够提供稳定的储存环境，以延长货物的保质期和减少质量损失。
在恒温恒湿仓库管理过程中，严格遵守一系列的管理办法和标准非常重要。
本文将讨论一套恒温恒湿仓库管理办法，以确保仓库顺利运作和良好的货物保护。
1. 温湿度检测与调节恒温恒湿仓库管理的首要任务是确保仓库内的温湿度保持在一定的范围内。
为了实现这个目标，仓库应配备先进的温湿度检测仪器，并将其设置为自动控制模式。
检测仪器应定期校准和维护，以保持精确可靠的数据。
一旦检测到温湿度超出预设范围，应及时采取措施进行调节，如调节通风设施、使用加湿器或除湿器等。
2. 货物分类与标识在恒温恒湿仓库中，不同类型的货物应根据其温湿度要求进行分类和标识。
仓库管理人员应了解每种货物的最适宜环境条件，并确保将其储存在相应的区域内。
同时，每个储存区域应标注清晰的标识，以避免混淆和错误操作。
3. 定期清洁与维护恒温恒湿仓库的设备和设施应定期进行清洁和维护，以确保其正常运行和长期使用。
特别是空气过滤器、加湿器、除湿器和温湿度调节设备等关键部件，要经常检查并保持良好的状态。
此外，仓库内也要保持整洁，避免杂物积聚。
4. 库存管理与出入库控制为了保证货物的安全和追溯性，恒温恒湿仓库的库存管理和出入库控制需要严格执行。
每一批次的货物都应有详细的记录，包括货物种类、数量、入库日期等信息。
同时，出入库操作应由专门人员进行，并使用仓库管理系统进行准确的记录和跟踪。
5. 灾害预案和安全措施为了应对可能发生的火灾、地震、洪水等灾害，恒温恒湿仓库应制定完善的灾害预案和相应的安全措施。
这包括但不限于安装火灾报警器、疏散指示牌，定期进行应急演练等。
此外，还需要定期检查消防设施的完好性，确保其正常使用。
常温库温湿度验证方案
XXXXXX药业有限公司编号：VOP-XT-009-01常温库温湿度验证方案验证方案日期：年月日---- 年月日目录1.概述2.验证目的3.职责4.验证范围5．验证内容5.1验证前准备5.2验证方法5.3合格标准6.验证结果评价7.验证周期1.概述：根据中国药典的规定，我公司在对常温库贮存过程中有温湿度要求，相对温度在10℃-30℃，相对湿度35%-75%，公司的库房采用彩钢板隔离建设，为了保证常温库储存环境符合要求，需要对常温库的温湿度进行验证。
2.验证目的：验证常温库内温湿度是否能达到物品储存规定的温度和湿度条件和GMP要求。
3.验证小组成员及职责：4.验证范围：本方案适用于原辅料常温库温湿度验证。
5.验证内容：5.1验证前准备5.1.1验证所用仪器仪表校准确认5.1.2常温库空调设施安装运行确认5.1.3常温库空调性能确认根据常温库储存要求，常温库温度始终保持10℃-30℃，湿度保持在35%---75%。
5.2验证方法连续五天对仓库的温湿度进行监控，在仓库选择2个点放置温湿度计，在08:00-17:00期间，每1小时检查房间温湿度并做好记录，在检测时，如果常温库每个点的温湿度记录数据在规定的范围内，则证明用该库房的温湿度可以满足常温储存的要求，温度最热、湿度最大的点温湿度能达到储存的要求，则选择该点作为温湿度计摆放的位置。
5.3合格标准常温库的最热点温度应不超过30℃，湿度在35%-75%5.4验证记录5.4.1采样点的位置及编号设置温湿度验证数据记录库房名称：记录人：复核人：日期：6.验证结果评价7验证周期库房设施，设备有改变时应重新进行验证。
仓库温湿度分布验证方案
中药材库房温湿度分布验证方案常温库验证方案的起草与审批验证小组成员职务姓名部门及职位职责组长曹凤利设备工程部部长组织起草本小组负责的验证项目的验证方案、组织项目的具体验证、督促验证小组成员按照验证方案的要求做好验证记录、起草验证报告、整理验证档案；当漏项或偏差发生时，负责对其评估并报验证领导小组批准；组织相关的验证培训。
组员张瑞瑜设备工程部设备验证管理员负责验证方案、验证报告起草工作；负责验证过程中有关人员的培训与指导工作；负责验证时间与进度计划的安排工作。
负责仪器、仪表的校验工作。
组员王雪质量保证部验证管理员负责验证工作的管理；负责协调验证中可能出现的偏差的调查、完成变更的书面记录、协助完成验证报告。
组员高红梅生产技术部验证管理员负责组织车间按照方案内容实施验证，准备验证相关文件，并收集汇总各项验证数据。
组长田丽组长仓储部主任负责组织成员制定验证方案及报告、负责审核验证方案、报告；负责验证组织协调实施；负责再验证周期的确定。
组员巩汉伟组员仓储部库管员负责验证方案、报告的起草工作；负责验证过程中有关人员的培训与指导工作；负责验证时间与进度计划的安排；负责监测数据的复核及汇总工作。
负责验证方案的实施。
负责记录监测温湿度数据。
组员丁辉质量控制部QC 负责对样品的检验、检验数据的整理工作方案起草：起草人起草日期方案审核审核签名及日期验证委员会方案批准批准人批准日期方案实施日期：目录1.概述 (3)2.验证目的 (3)3.验证范围 (3)4.验证小组成员 (4)5.职责 (4)6.验证依据 (4)7.验证时间 (4)8.验证内容 (6)9.异常情况处理程序 (17)10.再验证周期 (17)11.方案修改记录 (18)12.验证结果评定及结论 (19)1.概述我公司仓库是用于物料的储存。
按照工艺要求及GMP要求其温湿度应控制在：结合物料自身对温湿度的要求，公司对相应库房安装辅助设施、设备，以便能控制并维持该库房内的环境温度以达到规定要求。

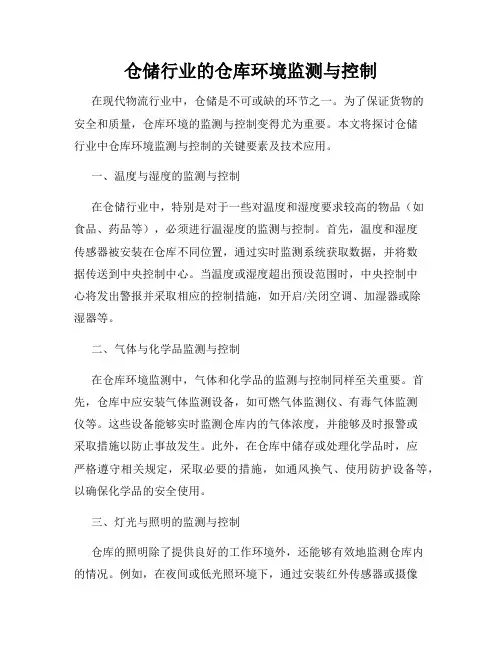

仓储行业的仓库环境监测与控制
仓储行业的仓库环境监测与控制在现代物流行业中，仓储是不可或缺的环节之一。
为了保证货物的安全和质量，仓库环境的监测与控制变得尤为重要。
本文将探讨仓储行业中仓库环境监测与控制的关键要素及技术应用。
一、温度与湿度的监测与控制在仓储行业中，特别是对于一些对温度和湿度要求较高的物品（如食品、药品等），必须进行温湿度的监测与控制。
首先，温度和湿度传感器被安装在仓库不同位置，通过实时监测系统获取数据，并将数据传送到中央控制中心。
当温度或湿度超出预设范围时，中央控制中心将发出警报并采取相应的控制措施，如开启/关闭空调、加湿器或除湿器等。
二、气体与化学品监测与控制在仓库环境监测中，气体和化学品的监测与控制同样至关重要。
首先，仓库中应安装气体监测设备，如可燃气体监测仪、有毒气体监测仪等。
这些设备能够实时监测仓库内的气体浓度，并能够及时报警或采取措施以防止事故发生。
此外，在仓库中储存或处理化学品时，应严格遵守相关规定，采取必要的措施，如通风换气、使用防护设备等，以确保化学品的安全使用。
三、灯光与照明的监测与控制仓库的照明除了提供良好的工作环境外，还能够有效地监测仓库内的情况。
例如，在夜间或低光照环境下，通过安装红外传感器或摄像机，可以监测到仓库内是否存在非法入侵或其他异常情况。
此外，智能照明系统还能够根据仓库内人员的活动情况进行智能控制，提高能源利用效率并延长灯具的寿命。
四、噪声与震动的监测与控制在仓储行业中，尤其是在一些对噪音敏感的场所（如实验室或高精密仓储环境中），噪声和震动的监测与控制变得尤为重要。
通过安装噪声传感器和振动传感器，可以实时监测仓库内的噪音和震动水平。
当超出预设范围时，系统将发出警报并采取相应的控制手段，如隔音墙、减震器等，以降低噪音和震动对仓库环境的影响。
五、安防监测与控制在仓库环境监测中，安全防范同样是非常重要的一环。
通过安装摄像头、入侵报警器、门禁系统等设备，可以全天候监测仓库内外的安全状况，并能够及时发出警报，防止非法入侵或盗窃事件的发生。
仓储环境温湿度验证方案
仓储环境温湿度验证方案文件编号：1.验证方案的起草部门姓名与职务签名日期2. 验证方案的审核部门姓名职务意见签字日期3.验证方案的批准姓名职务意见签字日期培训考核记录表培训内容授课者培训日期培训课时培训方式培训对象:培训地点员工签到培训内容摘要：考核内容：考核方式：现场抽查问答岗位实操书面考试考核结果：全部合格有人不合格，需补考。
效果评价：评价人/日期：目录一、概述1.验证目的2.采样仪器介绍3.验证的范围4.验证方法5.验证小组职责6.验证前准备二、验证内容1. 目的2. 方法3. 合格标准4. 纠正与调节5. 数据分析6. 验证记录验证方案一、概述1.验证目的：通过用干湿温度计布点、采样，确定现用贮存区域的温度和湿度是否能达到规定的要求。
2.采样仪器介绍本次验证中，采用11个由武邑教学设备厂生产的TAL-2型干湿温度计对需验证的阴凉仓库环境的温度、湿度进行周期性采样；用5个由杭州联测自动化技术有限公司生产的SIN-TH412温湿度记录以对冷库的温度进行持续采样监测。
仪器技术参数：型号TAL-2测量范围温度：-45℃~ 50℃湿度：10% ~100%RH分辨率温度1℃；湿度1%RH 型号SIN-TH412测量范围温度：-40℃~ 100℃湿度：0% ~100%RH测量精度温度±0.5℃；湿度±4%RH分辨率温度0.1℃；湿度0.1%RH记录容量60000组（MAX）记录采样间隔1秒-24小时可连续设置数据接口MINI USB接口3．验证范围：对我公司所有的阴凉库、冷库及特殊储存条件（胶囊仓）的温湿度分布进行验证。
包括：仓库名称 储藏条件 温度、湿度要求冷库1 冷处2~10℃冷库2 成品仓2 阴凉处 ≤20℃，35~75%RH成品仓3 辅料仓2辅料仓3（易串味仓1）净药材仓3 净药材仓4（特材仓）空胶囊仓内控要求 15~25℃，35~65%RH4． 验证方法选取一年中湿度最大、温度最高及湿度最小的时段（即最差条件），使用均匀布点、间隔采样的方式进行温度、湿度的记录。
开题报告 仓库温湿度监测
目前，国内外仓库调节控制环境温湿度措施包括：装备集中式中央空调系统；局部空间使用恒温恒湿机、空调器、去湿机、加湿机和使用调湿材料等。被调节控制的温湿度环境是否达到储备物资保存环境的标准，需用温湿度测量仪表测定。通常使用的温湿度测量仪表有：液体膨胀式温度计、固体膨胀式温度计、毛发湿度计、自动记录温湿度计、微电子温湿度记录器等。温湿度测量仪表分布在各个仓库中，采集温湿度监测数据的传统手段是人工巡检记录，然后进行汇总，记录存档。由于仓库数量多、面积大，工作人员完整巡检一遍需要大量时间。因此，利用人工抄表的方式，每日记录温湿度的次数极为有限，而且在夜间也无法巡查记录。
[13].于微波、林晓梅、刘俊萍.微型机算计控制系统.吉林人民出版社，2002.5
[14].王森.仪表使用数据手册.化学工业出版社,1998.7
主要技术参数为：
温度检测范围 ：-30℃-+80℃
测量精度 ：0.5℃
湿度检测范围 ： 10%-100%RH
检测精度 ： 1%RH
显示方式 ：温度：四位显示 湿度：四位显示
主要步骤
第 1-3 周：收集资料，了解课题研究方向及研究现状，完成开题报告的填写。
第 4-5 周：画出电路图，对设计图纸进行论证研究。
现如今，湿度传感器有Vaisala公司的HMW系列产品 、E+E公司的EE10系列产品、长英科技LTM8901系列等产品。而全新的数字化温湿度传感器LTM8901是全新概念的温湿度传感器，采用了智能线性化技术，使用了全新的生产工艺，发扬长英科技数字化、网络化的特点，实现高精度、高互换性、方便的现场校准/安装，是经济性、方便性和先进性的统一。传感器与传感器之间可联网，也可以单只使用。使得系统更简单，更具兼容性，更易扩展。 LTM-8901使用数字化技术，使得系统精度不受传输影响；无需A/D等繁琐电路，数据由传感器出来直接进入采集器，系统可能发生故障的环节少，便于维护。 LTM-8901不是简单的湿敏元件，而是传统湿敏元件与湿度变送器的融合体，本身具有很强的抗静电、抗干扰、抗反接等保护能力，而且具有很强的结露恢复能力，并对腐蚀性气体有一定的抵御能力（2003年曾通过等同于国家粮食储备库熏蒸试验环境的检验）。 LTM-8901只需5V供电，峰值电流为9mA，极低的工耗符合节电、低热的环保要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仓库温湿度检测系统的设计摘要：采用单片机对温度、湿度等环境参数进行监测是一个农业生产中经常遇到的监测问题，它不仅具有监测方便、操作简单等优点，而且可以在节约成本的同时大幅度的提高监测质量。
本设计以单片机AT89S52为控制核心，采用独特的单总线数字式温度传感器DS18B20进行温度采集，采用湿敏电容HS1101对湿度参数进行采集，利用LCD液晶显示屏对于当前的温度值和湿度值进行实时的显示，直观的了解所测得的仓库的温湿度的参数值。
另外，还具有报警装置，对超过温湿度上下限的情况进行报警。
设计后的系统具有造价低廉、操作方便、测量准确、控制灵活、体积小等优点。
关键词：温度传感器湿度传感器单片机AT89S52 LCD显示Abstract Single-chip temperature, humidity and other environmental parameters monitoring is a frequently encountered in agricultural production monitoring issues, it not only has to monitor, easy to operate, etc., and can save costs while greatly improving the quality of monitoring. The design of a microcontroller AT89S52 as the control core, using a unique single-bus digital temperature sensor DS18B20 temperature acquisition, using capacitive humidity HS1101 humidity parameters for the collection, use LCD display for the current temperature and humidity values in real time display, intuitive understanding of the measured temperature and humidity storage parameters. In addition, it also has an alarm system, upper and lower limits of temperature and humidity on over the case to the police. After designing a system with low cost, easy operation, accurate measurement, flexible control, small size, etc..Keywords：Temperature sensor Humidity sensor MCU AT89S52 LCD display1 前言防潮、防腐、防霉是仓库日常工作的重要内容，是衡量仓库管理质量的重要指标。
它直接影响到储备物资的使用寿命和工作的可靠性。
为了保证日常工作的顺利进行，首要问题是加强仓库内温度和湿度的监测工作。
但传统的方法是用湿度表、毛发湿度表、双金属式测量计和湿度试纸等测试器材，通过人工进行检测，对不符合温度和湿度要求的库房进行通风、去湿和降温等工作。
这种人工测试方法费时费力、效率低，且测试的温度和湿度误差大，随机性大。
因此我们需要一种造价低廉、使用方便且测量准确的温湿度测量仪。
2 设计要求与设计方案的选择2.1 系统的设计方案本课题设计的是一个能够提供环境的温度、湿度并具有对温度、湿度超限报警功能的装置。
本系统由AT89S52单片机、温度传感器、湿度传感器、报警电路和显示电路组成，完成对仓库内温、湿度数据的采集、监测、显示和超限报警。
当采集外界温度和湿度信号后，送单片机处理，并用LCD显示，报警电路对外界温、湿度进行监控。
2.2 设计要求（1）仓库温湿度检测系统的基本功能：检测温湿度；显示温湿度；过限报警。
（2）主要技术参数：①温度检测范围：30~50-︒+︒C C②测量精度：0.5C±︒③湿度检测范围：10%~100%RH④检测精度：1%RH±2.3 传感器的选择传感器是实现测量与控制的首要环节，是测控系统的关键部件，如果没有传感器对被测信号进行准确可靠的捕捉和转换，那么一切准确的测量和控制都将无法实现。
方案一 :采用DS18B20数字式温度传感器和HS1101湿度传感器DS18B20是单总线数字式温度传感器，可直接将其测得的温度值传入单片机，再通过LCD进行显示。
而HS1101湿敏电容是将空气的湿度值转化为该湿敏电容的电容值，电容值随湿度值的增大而增大，将该湿敏电容置于555振荡电路中，电容值的变化可转为与之成反比的电压频率信号的变化，并可以直接送入单片机。
方案二: 采用SHT71数字温湿度传感器SHT71是瑞士Sensirion公司推出的基于CMOSens技术的新型温湿度传感器。
该传感器将CMOS芯片技术与传感器技术结合起来, 发挥出强大的优势互补作用。
包括一个电容性聚合体测湿敏感元件、一个用能隙材料制成的测温元件，并在同一芯片上，与14位的A/D 转换器以及串行接口电路实现无缝连接。
2.4 方案比较以上两种方案主要差别在于是否运用数字传感器以及是否考虑将温度、湿度两个传感器合二为一。
从性价比方面考虑，方案一中采用两个传感器，看似有些资源浪费，但方案二的SHT71传感器的单价已胜过方案一中两个传感器售价之和。
另一方面，电容式湿敏传感器实用化程度高，工艺成熟，性能稳定，通过555振荡电路将湿度变化对应的湿敏电容值转化为脉冲频率送入单片机。
而DS18B20温度传感器具有结构简单、体积小、分辨率高、转换快等优点。
从应用程度上来说，方案一的可操作性更强。
通过上述方案比较，最后选取方案一作为温湿度传感器的设计方案。
3 硬件系统的设计3.1 温度传感器DS18B20的设计DS18B20的工作原理如图3.1所示。
低温系数振荡器输出的时钟脉冲信号通过高温系数振荡器产生的门开通周期而被计数，通过该计数值来测量温度。
计数器被预置为与－55℃对应的一个基数值 ,如果计数器在高温系数振荡器输出的门周期结束前计数到零，表示测量的温度高于－55℃，预置在－55℃的温度寄存器的值就增加一个增量，同时为了补偿温度振荡器的抛物线特性，计数器被斜率累加器所决定的值进行预置，时钟再次使计数器计数直至零，如果开门通时间仍未结束，则重复此过程，直到高温度系数振荡器的门周期结束为止。
这时温度寄存器中的值就是被测的温度值。
DS18B20电路图如图3.4所示。
图3.4 DS18B20电路图图3.1 DS18B20的测温原理图3.2 湿度传感器的设计HS1100 /HS1101电容传感器，在电路构成中等效于一个电容器件，其电容量随着所测空气湿度的增大而增大。
将该湿敏电容置于 555振荡电路中，将电容值的变化转为与之呈反比的电压频率信号，可直接被计算机所采集。
频率输出的555测量振荡电路如图3.2所示。
集成定时器555芯片外接电阻R4、R2与湿敏电容C，构成了对C的充电回路。
7端通过芯片内部的晶体管对地短路又构成了对C的放电回路，并将引脚2、6端相连引入到片内比较器，便成为一个典型的多谐振荡器，即方波发生器。
另外，R3是防止输出短路的保护电阻，R1 用于平衡温度系数。
图3.2 555测量振荡电路该振荡电路两个暂稳态的交替过程如下：首先电源Vs通过R4、R2 向HS1101充电，经充电时间后，Uc达到芯片内比较器的高触发电平,此时输出引脚3端由高电平突降为低电平,然后通过R2放电，经t放电时间后，Uc下降到比较器的低触发电平，此时输出引脚 3端又由低电平跃升为高电平。
如此翻来覆去，形成方波输出。
其中，充放电时间为：ｔ充电 =C(R4＋R2 )ln2 ｔ放电 =CR2ln2因而，输出的方波频率为：ｆ= 1 / (t充电＋t放电) = 1 / [C(R4＋2R2 )ln2 ]可见，空气湿度通过 555测量振荡电路就转变为与之呈反比的频率信号。
表3.1 输出频率与相对湿度的对应关系湿度频率湿度频率（%RH）（HZ）（%RH）（HZ）0 7351 60 660010 7224 70 642820 7100 80 633030 6976 90 618640 6853 100 603350 6728 - -3.3 MCU单元的设计单片机AT89S52介绍AT89S52是一个低功耗,高性能CMOS 8位单片机,片内含8k Bytes ISP(In-system programmable)的可反复擦写1000次的Flash只读程序存储器,器件采用ATMEL公司的高密度、非易失性存储技术制造,兼容标准MCS-51指令系统及80C51引脚结构,芯片内集成了通用8位中央处理器和ISP Flash存储单元,功能强大的微型计算机的AT89S52可为许多嵌入式控制应用系统提供高性价比的解决方案。
AT89S52具有下列主要性能：①兼容MCS-51单片机；②8K字节的可编程Flash存储器；③可进行1000次擦写周期；④32个可编程I/O口线；⑤三个16位定时器/计数器；⑥8个中断源；⑦全双工UART串行通道；⑧看门狗定时器；AT89S52的管脚如图3.3所示。
图3.3 AT89S52的管脚3.4 显示电路的设计本系统利用LCD1602液晶显示屏显示所测得的温度、湿度参数。
1602字符型LCD简介（1）1602LCD的基本参数及引脚功能1602LCD分为带背光和不带背光两种，基控制器大部分为HD44780，带背光的比不带背光的厚，是否带背光在应用中并无差别，两者尺寸差别如下图3.4所示。
图3.4 1602LCD尺寸图1602LCD主要技术参数：①显示容量:16×2个字符②芯片工作电压:4.5—5.5V③工作电流:2.0mA(5.0V)④模块最佳工作电压:5.0V⑤字符尺寸:2.95×4.35(W×H)mm引脚功能说明1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表3.2所示。
表3.2引脚接口说明表编号符号引脚说明编号符号引脚说明1 VSS 电源地9 D2 数据2 VDD 电源正极10 D3 数据3 VL 液晶显示偏压11 D4 数据4 RS 数据/命令选择12 D5 数据5 R/W 读/写选择13 D6 数据6 E 使能信号14 D7 数据7 D0 数据15 BLA 背光源正极8 D1 数据16 BLK 背光源负极1602LCD的指令说明1602液晶模块内部的控制器共有11条控制指令，如表3.3所示。
