220kV输电线路工程竣工验收方案
220kV输电线路工程竣工
验收方案
山西科能电力工程建设监理有限公司
二0一一年九月
目录
1.验收依据 (3)
2.验收资料 (4)
2.1监理单位提供 (4)
2.2施工单位提供 (4)
3.验收项目 (5)
3.1隐蔽工程 (5)
3.2地面工程 (9)
4.重点抽查项目 (11)
4.1隐蔽工程 (11)
4.2杆塔组立工程 (11)
4.3导线、地线（含OPGW）架设及附件安装工程 (12)
5.竣工试验 (12)
1.验收依据1.1验收依据
2.验收资料
2.1监理单位提供
2.2施工单位提供
3.项目验收
3.1隐蔽工程
3.1.1接地装置检查项目及检查方法
3.1.2现浇铁塔基础检查项目及检查方法
3.1.3灌注桩基础检查项目及检查方法
3.1.4岩石、掏挖基础检查项目及检查方法
3.2地面工程
3.2.1自立式铁塔组立检查项目及检查方法
3.2.2导线、避雷线（含OPGW）架设及附件安装、检查项目及检查方法
4.重点抽查项目
4.1隐蔽工程
1）接地电阻，现场实测。
2）接地引线与杆塔连接，现场观察。
3）直线塔基础现浇、灌注桩、岩石、掏挖各式基础1~3基。
通过查看施工记录、验收单和现场观测。
4）转角、终端塔基础，现浇、灌注桩、各式基础1~2基。
通过查看施工记录、验收单和现场观测。
4.2杆塔组立工程
1）直线塔1~3基，转角1~2基。
2）检查项目倾斜，防松，防卸螺栓情况。
现场检查和查看施工记录验收单。
4.3导线、地线（含OPGW）架设及附件安装工程
1）绝缘子串绝缘子规格、数量。
现场观察。
2）悬垂绝缘子串倾斜、绝缘子清洗及绝缘测定，金具规格、安装位置及连接质量、螺栓、穿钉及弹簧销子的穿入方向。
现场观察和查看施工记录、验收单。
3）防振锤、间隔棒安装位置、数量。
现场观察。
4）引流线连接质量，弧垂及对塔各部位的电气间隙，现场观测。
5）接头和修补的位置是否在跨越档内。
现场观察。
6）导线对地及跨越物的距离。
现场观测和查看施工记录、验收单。
7）线路对建筑物的接近距离。
现场观测和查看施工记录、验收单。
8）核对线路相位。
现场观测。
9）杆塔上的固定标志。
现场观察。
10）临时接地线的拆除。
现场观测。
5.竣工试验
1）测定线路绝缘电阻。
2）电压由零升至额定电压。
3）以额定电压，对线路冲击合闸三次。
4）带负电荷试运行24小时。
电力线路竣工验收施工方案精选多篇
《电力线路竣工验收施工方案》一、项目背景随着经济的快速发展和人们生活水平的不断提高，对电力的需求也日益增长。
为了满足这一需求，确保电力的稳定供应，本次电力线路建设项目得以实施。
该项目涵盖了[具体区域范围]，旨在构建高效、可靠的电力传输网络，为当地的工业生产、商业活动和居民生活提供坚实的电力保障。
本次电力线路建设项目采用了先进的技术和设备，经过了精心的设计和施工。
在施工过程中，严格按照国家相关标准和规范进行操作，确保了工程的质量和安全。
目前，项目已进入竣工验收阶段，为了确保验收工作的顺利进行，特制定本施工方案。
二、施工步骤（一）验收前准备1. 成立验收小组由项目负责人、技术专家、质量管理人员、安全管理人员等组成验收小组，明确各成员的职责和分工。
2. 收集资料收集项目的设计文件、施工图纸、施工记录、材料检验报告等相关资料，为验收工作提供依据。
3. 准备验收工具和设备准备好测量仪器、检测设备、工具等，确保验收工作的顺利进行。
（二）现场验收1. 线路外观检查（1）检查杆塔的垂直度、倾斜度是否符合要求。
（2）检查杆塔的基础是否牢固，有无沉降、裂缝等现象。
（3）检查导线的架设是否整齐、美观，有无断股、松股等现象。
（4）检查绝缘子的安装是否牢固，有无破损、裂纹等现象。
2. 线路电气性能测试（1）进行绝缘电阻测试，检查线路的绝缘性能是否符合要求。
（2）进行接地电阻测试，检查接地装置的接地电阻是否符合要求。
（3）进行耐压试验，检查线路的耐压性能是否符合要求。
3. 附属设施检查（1）检查杆塔上的标识牌、警示牌是否齐全、清晰。
（2）检查线路通道内是否有障碍物，是否符合安全距离要求。
（3）检查线路的防雷设施是否完善，是否符合要求。
（三）验收报告编制1. 根据现场验收情况，编制验收报告。
2. 验收报告应包括项目概况、验收内容、验收结果、存在问题及整改建议等。
（四）整改与复验1. 对于验收中发现的问题，及时通知施工单位进行整改。
220kV输电线路工程竣工验收方案
220kV输电线路工程竣工验收方案科能电力工程建设监理二0一一年九月目录1.验收依据 (3)2.验收资料 (4)2.1监理单位提供 (4)2.2施工单位提供 (4)3.验收项目 (5)3.1隐蔽工程 (5)3.2地面工程 (9)4.重点抽查项目 (11)4.1隐蔽工程 (11)4.2杆塔组立工程 (11)4.3导线、地线（含OPGW）架设及附件安装工程 (12)5.竣工试验 (12)1.验收依据1.1验收依据2.验收资料2.1监理单位提供2.2施工单位提供3.项目验收3.1隐蔽工程3.1.1接地装置检查项目及检查方法3.1.2现浇铁塔基础检查项目及检查方法3.1.3灌注桩基础检查项目及检查方法3.1.4岩石、掏挖基础检查项目及检查方法3.2地面工程3.2.1自立式铁塔组立检查项目及检查方法3.2.2导线、避雷线（含OPGW）架设及附件安装、检查项目及检查方法4.重点抽查项目4.1隐蔽工程1）接地电阻，现场实测。
2）接地引线与杆塔连接，现场观察。
3）直线塔基础现浇、灌注桩、岩石、掏挖各式基础1~3基。
通过查看施工记录、验收单和现场观测。
4）转角、终端塔基础，现浇、灌注桩、各式基础1~2基。
通过查看施工记录、验收单和现场观测。
4.2杆塔组立工程1）直线塔1~3基，转角1~2基。
2）检查项目倾斜，防松，防卸螺栓情况。
现场检查和查看施工记录验收单。
4.3导线、地线（含OPGW）架设及附件安装工程1）绝缘子串绝缘子规格、数量。
现场观察。
2）悬垂绝缘子串倾斜、绝缘子清洗及绝缘测定，金具规格、安装位置及连接质量、螺栓、穿钉及弹簧销子的穿入方向。
现场观察和查看施工记录、验收单。
3）防振锤、间隔棒安装位置、数量。
现场观察。
4）引流线连接质量，弧垂及对塔各部位的电气间隙，现场观测。
5）接头和修补的位置是否在跨越档。
现场观察。
6）导线对地及跨越物的距离。
现场观测和查看施工记录、验收单。
7）线路对建筑物的接近距离。
现场观测和查看施工记录、验收单。
220kV变电所竣工验收大纲(汇总版)
220kV变电所竣工验收大纲目录1.概述 (1)2.土建工程验收内容 (2)2.1主控制室、配电装置室、继电器室、供水系统建筑、传达室 (2)2.2屋外配电装置建筑 (4)2.3辅助生产建筑 (6)2.4特殊构筑物 (7)2.5与所址相关的单项工程 (8)2.6土建重点验收内容 (9)3.电气一次验收内容 (10)3.1主变压器系统 (10)3.2220K V配电装置 (12)3.3110K V配电装置 (16)3.435K V配电装置 (18)3.510K V配电装置 (20)3.6无功补偿 (22)3.7所用电系统 (24)3.8全所电气照明 (27)3.9全所防雷及接地装置 (28)4.继电保护和安全自动装置、自动化及电气二次验收内容 (30)4.1继电保护和安全自动装置 (30)4.2自动化 (31)4.3电气二次 (33)5.通信验收大纲 (44)5.1光通信设备 (44)5.2光缆线路 (46)5.3通信电源系统 (47)5.4无线系统 (49)5.5电力线载波系统 (50)5.6机房环境 (51)1.概述为了进一步加强江苏省电力公司输变电工程全过程质量管理，全面提升工程建设和管理水平，建设“一强三优”的现代电力企业公司，省公司生产技术部下达了编制《220kV、500kV输变电工程竣工验收大纲》的任务。
输变电工程验收是工程建设与改造的一个重要组成部分，也是保障电网安全、优质和经济运行的一项重要基础工作。
本大纲为《220kV变电所竣工验收大纲》，目的是明确工程验收的项目，验收的依据以及验收的主要方法。
验收项目划分细度参照了《电力工业基本建设预算项目及费用性质划分办法》的“变电安装工程项目划分表”，并作了补充。
在编制大纲过程中主要依据了以下文件：（1）江苏省电力公司苏电生【2005】137号《关于委托编制输变电工程验收大纲的函》；（2）江苏省电力公司苏电生【2005】1331号《江苏省电力公司输变电工程验收管理办法（试行）》；（3）江苏省电力公司苏电计【2005】1107号《江苏省电力公司输变电工程建设监理工作管理办法（试行）》。
220kV输电线路工程竣工验收方案设计
220kV输电线路工程竣工验收方案科能电力工程建设监理二0一一年九月目录1.验收依据 (3)2.验收资料 (4)2.1监理单位提供 (4)2.2施工单位提供 (4)3.验收项目 (5)3.1隐蔽工程 (5)3.2地面工程 (9)4.重点抽查项目 (11)4.1隐蔽工程 (11)4.2杆塔组立工程 (11)4.3导线、地线（含OPGW）架设及附件安装工程 (12)5.竣工试验 (12)1.验收依据1.1验收依据2.验收资料2.1监理单位提供2.2施工单位提供3.项目验收3.1隐蔽工程3.1.1接地装置检查项目及检查方法3.1.2现浇铁塔基础检查项目及检查方法3.1.3灌注桩基础检查项目及检查方法3.1.4岩石、掏挖基础检查项目及检查方法3.2地面工程3.2.1自立式铁塔组立检查项目及检查方法3.2.2导线、避雷线（含OPGW）架设及附件安装、检查项目及检查方法4.重点抽查项目4.1隐蔽工程1）接地电阻，现场实测。
2）接地引线与杆塔连接，现场观察。
3）直线塔基础现浇、灌注桩、岩石、掏挖各式基础1~3基。
通过查看施工记录、验收单和现场观测。
4）转角、终端塔基础，现浇、灌注桩、各式基础1~2基。
通过查看施工记录、验收单和现场观测。
4.2杆塔组立工程1）直线塔1~3基，转角1~2基。
2）检查项目倾斜，防松，防卸螺栓情况。
现场检查和查看施工记录验收单。
4.3导线、地线（含OPGW）架设及附件安装工程1）绝缘子串绝缘子规格、数量。
现场观察。
2）悬垂绝缘子串倾斜、绝缘子清洗及绝缘测定，金具规格、安装位置及连接质量、螺栓、穿钉及弹簧销子的穿入方向。
现场观察和查看施工记录、验收单。
3）防振锤、间隔棒安装位置、数量。
现场观察。
4）引流线连接质量，弧垂及对塔各部位的电气间隙，现场观测。
5）接头和修补的位置是否在跨越档。
现场观察。
6）导线对地及跨越物的距离。
现场观测和查看施工记录、验收单。
7）线路对建筑物的接近距离。
现场观测和查看施工记录、验收单。

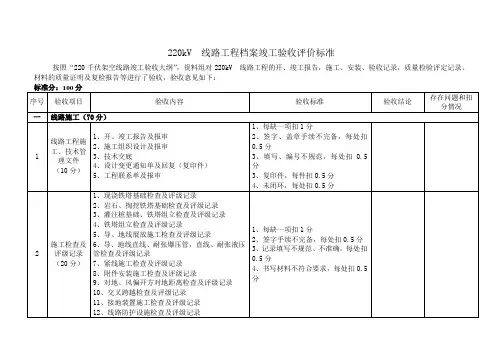

220kV线路工程档案竣工验收评价标准
