人教版物理选修3-1《几种常见的磁场》典型例题
几种常见的磁场典型例题和习题精选
典型例题
例1如图所示为通电螺线管的纵剖面，“×”和“·”分别表示导线
中电流垂直纸面流进和流出，试画出a、b、c、d四个位置上小磁场静
止时N极指向．
解析：根据安培定则可知，螺线管内部磁感线方向从右到左，再根据磁感线为闭合曲线的特点．即可画出图中通电螺线管的磁感线．分布示意图线上各点的切线方向，就是小磁针在该点处N极的受力方向，于是小磁针静止时在a、b、c、d指向分别为向左、向左、向左、向右．
例2如图所示，一带负电的金属环绕轴以角速度匀速旋转，在环左侧轴线上的小磁针最后平衡的位置是（）
A．N极竖直向上B．N极竖直向下
C．N极沿轴线向左D．N极沿轴线向右
解析：从左向右看圆盘顺时针转动，环形电流方向为逆时针方向，由安培定则可知，环的左侧相当于磁铁的N极，故小磁针最后平衡时N极沿轴线向左．本题应选C答案．关于电子绕核转动形成等效电流
例3电子绕核旋转可等效为一环形电流，已知氢原子中的电子电量为e，以速率V在半径为r的轨道上运动，求等效电流．
解析：氢原子核外电子绕核运转，等效于环形电流，在一个周期内，通过
的电量为e，则可知等效电流。
习题精选
1、在下面如图所示的各图中画出导线中通电电流方向或通电导线周围磁感线的方向。
其中（a）、（b）为平面图，（c）、（d）为立体图。
2、如图所示，可以自由转动的小磁针静止不动时，靠近螺线管的是小
磁针极，若将小磁针放到该通电螺线管内部，小磁针指向与图示位置时
的指向相（填“同”或“反”）。
3、在条形或蹄形铁芯上绕有线圈，根据如图所示小磁针指向在图中画出线圈的绕线方向。
4、有一束电子流沿x轴正方向高速运动，如图所示，电子流在Z轴上的P点处所产生的磁场方向是沿（）
A．y轴正方向B．y轴负方向
C．Z轴正方向D．Z轴负方向
5、关于磁场和磁感线的描述，下列说法中正确的是
A、磁感线可以形象地描述各点磁场的方向．
B、磁极之间的相互作用是通过磁场发生的．
C、磁感线是磁场中客观存在的线．
D、磁感线总是从磁铁的北极出发，到南极终止．
6、如图所示所在通电螺丝管内部中间的小磁针，静止时N极指向右端，则电源的c 端为极，螺线管的a端为极．
7、正在通电的条形电磁铁的铁心突然断成两截，则两截铁心将（）
A、互相吸引．
B、互相排斥．
C、不发生相互作用．
D、无法判断．
8、如图，一束带电粒子沿着水平方向平行地飞过磁针上方时，磁针的S极向纸内偏转，这一束带电粒子可能是（）
A、向右飞行的正离子．
B、向左飞行的正离子．
C、向右飞行的负离子．
D、向左飞行的负离子．
9、如图两个同样的导线环同轴平行悬挂，相隔一小段距离，当同时给两导线环通以同向电流时，两导线环将：
A、吸引
B、排斥
C、保持静止
D、边吸引边转动．
10、关于磁现象的电本质下列说法正确的是（）
A．一切磁现象都源于电流或运动电荷
B．有磁必有电，有电必有磁
C．一切磁场都是由运动电荷或电流产生的
D．在外磁场作用下物体内分子电流取向大致相同时物体就被磁化
11、关于安培分子电流假说的说法正确的是（）
A．安培观察到物质内部有分子电流存在就提出了假说
B．为了解释磁铁产生磁场的原因，安培提出了假说
C．事实上物体内部并不存在类似的分子电流
D．根据后来科学家研究，原子内电子绕核旋转形成环形电流与安培分子电流以假说相符
12、如图所示，放在条形磁铁磁场中的软铁棒被磁化后的极性如何（）
A．C棒未被磁化B．A棒左端为N极
C．B棒左端为S极D．C棒左端为S极
13、关于磁性材料的说法正确的是（）
A．不同物质的磁化程度不同B．顺磁性物质被磁化后磁性较强C．磁化后容易去磁的磁性物质叫硬磁性物质
D．磁化后不容易去磁的物质叫软磁性物质
参考答案：
1、略
2、N 同
3、略
4、A
5、AB．
6、正，S．
7、A．
8、BC．
9、A．
10、AD 11、BD 12、C 13、A。

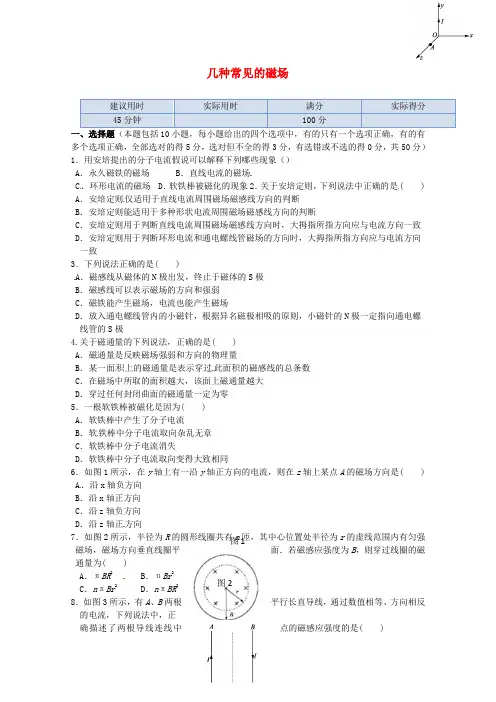

高中物理(选修3-1)训练题：第三章第三节《几种常见的磁场》新人教版
几种常见的磁场建议用时 实际用时满分 实际得分45分钟100分一、选择题（本题包括10小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得5分，选对但不全的得3分，有选错或不选的得0分，共50分） 1．用安培提出的分子电流假说可以解释下列哪些现象（） A ．永久磁铁的磁场 B ．直线电流的磁场 C ．环形电流的磁场 D ．软铁棒被磁化的现象2．关于安培定则，下列说法中正确的是( ) A ．安培定则仅适用于直线电流周围磁场磁感线方向的判断 B ．安培定则能适用于多种形状电流周围磁场磁感线方向的判断C ．安培定则用于判断直线电流周围磁场磁感线方向时，大拇指所指方向应与电流方向一致D ．安培定则用于判断环形电流和通电螺线管磁场的方向时，大拇指所指方向应与电流方向一致3．下列说法正确的是( )A ．磁感线从磁体的N 极出发，终止于磁体的S 极B ．磁感线可以表示磁场的方向和强弱C ．磁铁能产生磁场，电流也能产生磁场D ．放入通电螺线管内的小磁针，根据异名磁极相吸的原则，小磁针的N 极一定指向通电螺线管的S 极4.关于磁通量的下列说法，正确的是( ) A ．磁通量是反映磁场强弱和方向的物理量B ．某一面积上的磁通量是表示穿过此面积的磁感线的总条数C ．在磁场中所取的面积越大，该面上磁通量越大D ．穿过任何封闭曲面的磁通量一定为零 5．一根软铁棒被磁化是因为( )A ．软铁棒中产生了分子电流B ．软铁棒中分子电流取向杂乱无章C ．软铁棒中分子电流消失D ．软铁棒中分子电流取向变得大致相同6．如图1所示，在y 轴上有一沿y 轴正方向的电流，则在z 轴上某点A 的磁场方向是( ) A ．沿x 轴负方向 B ．沿x 轴正方向 C ．沿z 轴负方向 D ．沿z 轴正方向7．如图2所示，半径为R 的圆形线圈共有n 匝，其中心位置处半径为r 的虚线范围内有匀强磁场，磁场方向垂直线圈平面．若磁感应强度为B ，则穿过线圈的磁通量为( )A ．πBR 2B ．πBr 2C ．n πBr 2D ．n πBR 28．如图3所示，有A 、B 两根平行长直导线，通过数值相等、方向相反的电流，下列说法中，正 确描述了两根导线连线中点的磁感应强度的是( )图1图2A．等于零B．不等于零，方向平行于导线C．不等于零，方向垂直于两导线组成的平面图3D．不等于零，方向是从一根导线垂直指向另一根导线9．如图4所示，当S闭合后，小磁针处在通电电流磁场中的位置正确的是() Array图410．如图5所示，一矩形线框，从abcd位置移动到a′b′c′d′位置过程中，关于穿过线框的磁通量变化情况，下列叙述正确的是(线框平行于纸面移动)( )A．一直增加B．一直减少C．先增加后减少D．先增加，再减少直到零，然后再增加，最后减少二、填空题（本题共2小题，共10分，请将正确的答案填到横线上）11.如图6所示，一面积为S的长方形线圈abcd有一半处在磁感应强度为B的匀强磁场中，这时穿过线圈的磁通量为Wb ，当线圈以为轴从图中位置转过60°的瞬间，穿过线圈的磁通量为。
3.3 几种常见的磁场 1(人教版选修3-1)
第3章31．关于磁通量的描述，下列说法正确的是()A．置于磁场中的一个平面，当平面垂直于磁场方向时，穿过平面的磁通量最大B．穿过平面的磁通量最大时，该处的磁感应强度一定最大C．如果穿过某一平面的磁通量为零，则该处的磁感应强度一定为零D．将一平面置于匀强磁场中的任何位置，穿过该平面的磁通量总相等解析：磁通量Φ＝BS cos θ，其中θ为线圈平面和该平面沿垂直磁场方向的投影面之间的夹角．因此，磁通量为零，磁感应强度不一定为零；磁通量最大，磁感应强度也不一定最大．故只有A正确．答案： A2．(2011·淮安高二检测)关于磁现象的电本质，安培提出了分子电流假说．他提出此假说的背景是()A．安培通过精密仪器观察到分子电流B．安培根据原子结构理论，进行严格推理得出的结论C．安培根据环形电流的磁性与磁铁相似提出的一种假说D．安培凭空想出来的答案： C3．下图表示磁场的磁感线，依图分析磁场中a点的磁感应强度比b点的磁感应强度大的是()解析：磁感线的疏密可表示磁感应强度的大小．答案：AC4．(2011·福州高二检测)关于电场和磁场，下列说法正确的是()A．我们虽然不能用手触摸到电场的存在，却可以用试探电荷去探测它的存在和强弱B．电场线和磁感线是可以形象描述场强弱和方向的客观存在的曲线C．磁感线和电场线一样都是闭合的曲线D．磁体之间的相互作用是通过磁场发生的，磁场和电场一样，都是客观存在的物质解析：电场和磁场都是客观存在的物质，电场线和磁感线都是假想的曲线，实际并不存在．电场线和磁感线的最大区别在于：磁感线是闭合的，而电场线不是闭合的．故正确答案为A、D.答案：AD5．如下图所示，两个同心放置且共面的金属圆环，条形磁铁穿过圆心且与两环面垂直，通过两环的磁通量Φa、Φb比较，则()A．Φa＞Φb B．Φa＜ΦbC．Φa＝Φb D．不能确定解析：磁感线是闭合曲线，在条形磁铁外部从N极到S极，在内部从S极到N极．由于圆环a的面积小于圆环b的面积，因此从外部N极到S极穿过a面的磁感线条数少，而内部从S极到N极的磁感线条数一样，于是穿过a面的总磁通量大，选项A正确．答案： A6.如右图所示为某磁场的一条磁感线，其上有A，B两点，则()A．A点的磁感应强度一定大B．B点的磁感应强度一定大C．因为磁感线是直线，A、B两点的磁感应强度一样大D．条件不足，无法判断解析：由磁场中一根磁感线无法判断磁场强弱．答案： D7．下列说法中正确的是()A．通过某面的磁感线条数为零则此面处磁感应强度一定为零B．空间各点磁感应强度的方向就是该点的磁场方向C．平行放置的两条形磁铁间异名磁极间的磁场为匀强磁场D．磁感应强度为零，则放在该处的某面通过的磁感线条数一定为零解析：磁感应强度反映磁场的强弱和方向，它的方向就是该处磁场的方向，故B正确；磁感应强度为零，放在该处的某面就无磁感线穿过，故D正确；但是若某面无磁感线穿过，可能磁场很强而平面平行于磁场放置导致磁感线穿过该面的条数为零，所以A错误；两平行放置异名磁极间的磁场不是匀强磁场，近距离两异名磁极间的磁场才是匀强磁场，C 错误．答案：BD8.有一束电子流沿x轴正方向高速运动，如图所示，电子流在z轴上的P 点所产生的磁场方向是沿( )A ．沿y 轴正方向B ．沿y 轴负方向C ．沿z 轴正方向D ．沿z 轴负方向解析： 由于电子流沿x 轴正方向高速运动，所形成的等效电流沿x 轴负方向．由安培定则可得，在P 点处的磁场方向应该沿y 轴的正方向．答案： A9.如右图所示，一根通电直导线垂直放在磁感应强度为1T 的匀强磁场中，以导线截面的中心为圆心，半径为r 的圆周上有a 、b 、c 、d 四个点，已知a 点的实际磁感应强度为零，则下列叙述正确的是( )A ．直导线中的电流方向垂直纸面向里B ．b 点的实际磁感应强度为 2 T ，方向斜向上，与B 的夹角为45°C ．c 点的实际磁感应强度也为零D ．d 点的实际磁感应强度跟b 点的相同解析： 由a 点合磁感应强度为零知，该电流在a 点的磁感应强度方向向左，大小为1 T ，由安培定则知A 项对，另由平行四边形定则知B 项也正确．答案： AB10.弹簧测力计下挂一条形磁铁，其中条形磁铁的N 极一端位于未通电的螺线管正上端，如右图所示，下列说法正确的是( )A ．若将a 接电源正极，b 接电源负极，弹簧测力计示数将不变B ．若将a 接电源正极，b 接电源负极，弹簧测力计示数将增大C ．若将b 接电源正极，a 接电源负极，弹簧测力计示数将减小D ．若将b 接电源正极，a 接电源负极，弹簧测力计示数将增大解析： a 接正，b 接负――→螺线管安培定则内部磁感线自下而上――→等效上端N 极，下端S 极――→磁极间的相互作用条形磁铁受排斥力―→弹簧测力计示数减小b 接正，a 接负――→螺线管安培定则内部磁感线自上而下――→等效上端S 极，下端N 极――→磁极间的相互作用条形磁铁受吸引力―→弹簧测力计示数增大答案： D11．如下图所示，匀强磁场的磁感应强度B ＝0.8 T ，矩形线圈abcd 的面积S ＝0.5 m 2，B 与S 垂直，线圈一半在磁场中，则当线圈从图示位置绕ad 边绕过60°时，线圈中的磁通量为________，在此过程中磁通量的改变量为________；当线圈再绕ad 边转过30°时，线圈中的磁通量为________，在此过程中磁通量的改变量为________．解析： 图示位置的磁通量Φ1＝B S 2＝0.2 Wb.当线圈从图示位置绕ad 边转过60°时，线圈垂直磁场方向的面积S ⊥＝S cos 60°＝14 m 2＝12S ，恰好都在磁场区域内，所以Φ2＝BS ⊥＝0.2 Wb ，因此ΔΦ1＝Φ2－Φ1＝0.当线圈再绕ad 边转过30°时，线圈与磁场方向平行，Φ3＝0，此过程中磁通量的改变量为ΔΦ2＝|Φ3－Φ2|＝0.2 Wb.答案： 0.2 Wb 0 0 0.2 Wb12．已知山东地面处的地磁场水平分量约为3×10－5 T ，某校物理兴趣小组做估测磁体附近磁感应强度的实验．他们将一小罗盘磁针放在一个水平放置的螺线管的轴线上，如下图所示．小磁针静止时N 极指向y 轴正方向，当接通电源后，发现小磁针N 极指向与y 轴正方向成60°角的方向．请在图上标明螺线管导线的绕向，并求出该通电螺线管在小磁针处产生的磁感应强度大小．(保留一位有效数字)解析： 接通电源后，小磁针N 极指向是地磁场和螺线管的磁场的叠加磁场的方向，由此可判定螺线管的磁场在小磁针处方向水平向右，由安培定则判定螺线管导线绕向如图所示．由题意知地磁场水平分量B y ＝3×10－5 T ，设通电螺线管产生的磁场为B x .由图知B x B y＝tan 60°得B x ＝3×10－5× 3 T ≈5×10－5 T.答案：5×10－5 T。
几种常见的磁场 每课一练(含解析) (1)
3.3 几种常见的磁场每课一练（人教版选修3-1）一、选择题(本题包括9小题，每小题6分，共54分)1.如图1所示，为一通电螺线管，a、b、c是通电螺线管内、外的三点，则三点中磁场线最密处为()A．a处B．b处C．c处D．无法判断图1解析：通电螺线管的磁场类似于条形磁铁，内部最强，两端稍弱，外部的中间部分最弱．答案：A2.如图2所示，一束带电粒子沿虚线水平飞过磁针上方，并与磁针方向平行，能使磁针N极转向读者，那么这束带电粒子可能是()A．向右飞的正离子B．向左飞的负离子图2C．向右飞的负离子D．向左飞的正离子解析：由“带电粒子沿虚线水平飞过磁针上方，并与磁针方向平行，能使磁针N极转向读者”，可知电流的磁场在小磁针所在处是垂直于纸面指向读者的．依据安培定则可得，电流的方向水平向左．因此，如果这束带电粒子是正离子，则向左飞行；如果是负离子，则向右飞行．答案：CD3．如图3所示各图中，实线表示磁场的磁感线，依图分析磁场中a点的磁感应强度比b点的磁感应强度大的图是()图3解析：磁感线的疏密程度可表示磁场的强弱，磁感线越密的地方，磁感应强度越大，由图可知，A、C正确，B、D错误．4．如图4所示是云层之间闪电的模拟图，图中B、A是位于南、北方向带有电荷的两块阴雨云，在放电的过程中在两云的尖端之间形成了一个放电通道，发现位于通道正上方的小磁针N极转向纸里，S极转向纸外，则关于A、B的带电情况说法中正确的是()图4A．带同种电荷B．带异种电荷C．B带正电D．A带正电解析：小磁针的N极转向纸里，说明小磁针所在处的磁场方向垂直于纸面向里，故两块阴雨云之间的放电电流方向由A向B，故A、B两块雨云带异种电荷，且A带正电，B带负电，故A、C错误，B、D正确．答案：BD5．如图5所示ab、cd是两根在同一竖直平面内的直导线，在两根导线中央悬挂一个小磁针，静止时在同一竖直平面内．当两根导线中通以大小相等的电流时，小磁针N极向纸面内转动，则两根导线中的电流方向() A．一定都是向上图5B．一定都是向下C．ab中电流向下，cd中电流向上D．ab中电流向上，cd中电流向下解析：若电流同向，则小磁针所在处磁感应强度叠加后为零，小磁针不可能偏转，故必反向；由于小磁针N极向纸面内转动，说明合磁场方向指向纸面内，故选D.答案：D6．如图6所示，虚线框内有匀强磁场，1和2为垂直磁场方向放置的两个圆环，分别用Φ1和Φ2表示穿过两环的磁通量，则有()A．Φ1＞Φ2B．Φ1＝Φ2C．Φ1＜Φ2 图6D．无法判断解析：由题图可知磁场只限于虚线框内，1、2两圆环中穿过的磁感线的条数一样多，故Φ1＝Φ2，B正确．7．如图7所示是三根平行直导线的截面图，若它们的电流强度大小都相同，且ab＝ac＝ad，则a点的磁感应强度的方向是()A．垂直纸面指向纸里B．垂直纸面指向纸外图7C．沿纸面由a指向bD．沿纸面由a指向d解析：每根导线在a点产生的磁感应强度大小相等，关键是确定每根导线在a点产生的磁感应强度的方向，由矢量合成法则求合磁感应强度．(如图所示)答案：D8．取两个粗细、材料完全相同的长导线，用其中一根绕成如图8(a)所示的螺线管，当该螺线管中通以电流强度为I的电流时，测得螺线管内中部的磁感应强度大小为B，若将另一根长导线对折后绕成如图(b)所示的螺线管，并通以电流强度也为I的电流时，则在螺线管内中部的磁感应强度大小为()图8A．0 B．0.5BC．B D．2B解析：(b)图中双线绕制的螺线管，相邻的两匝导线中电流方向相反，大小相等，产生的磁场相互抵消，因此螺线管内中部的磁感应强度大小为零，故A正确．答案：A9．在全自动洗衣机中，排水阀是由程序控制器来控制其动作的．当洗衣机进行排水和脱水工序时，电磁铁的线圈通电，使电磁铁的铁芯2动作，牵引排水阀的活塞，排除污水．牵引电磁铁的结构如图9所示．则以下说法中正确的是()图9A．若某时刻输入控制电流时，a为正，b为负，则铁芯2中A端为N极，B端为S极B．若某时刻输入控制电流时，a为正，b为负，则铁芯2中A端为S极，B端为N极C．若a、b处输入交变电流，铁芯2不能吸入线圈中D．若a、b处输入交变电流，铁芯2能吸入线圈中解析：当a为正，b为负时，由安培定则可以判断，线圈A端为N极，B端为S极，被磁化的铁芯的A端也为N极，B端为S极，故A正确，B错误；当a、b接入交流电时，铁芯2被磁化后与线圈的磁场方向一致，故铁芯仍能被吸入线圈中，C错误，D正确．答案：AD二、非选择题(本题包括3小题，共46分)10．(15分)如图10所示，一带负电的金属环绕轴OO′以角速度ω匀速旋转，旋转方向如图所示，在环左侧A处和环上方B处各放一个小磁针，平衡后小磁针N极的指向如何？图10解析：带负电金属环旋转时，形成了与旋转方向相反的电流，根据安培定则可判断平衡后A处小磁针N极指向左，B处小磁针N极指向右．答案：平衡后A处小磁针N极指向左，B处小磁针N极指向右．11．(15分)如图11所示，正方形线圈abcO边长为0.8 m，匀强磁场沿x轴正向，B＝0.2 T，线圈在图示位置绕Oz轴转过60°的过程中，穿过线圈的磁通量变化了多少？解析：由题意，初磁通量Φ1＝BS sin0°＝0. 图11末磁通量Φ2＝BS sin60°＝0.2×0.82×32Wb＝0．064 3 Wb≈0.11 Wb∴ΔΦ＝Φ2－Φ1＝0.11 Wb.答案：0.11 Wb12．(16分)如图12所示，大圆环导线A中通有电流I，方向如图所示，另在导线环所在的平面画一个圆B，它的一半面积在A环内、一半面积在A环外，试判断圆B内的磁通量是否为零，若是为零，为什么？若不为零，则磁通量是穿出来还是进去？图12 解析：由环形电流的磁场可知在A环内的磁场方向垂直于纸面向里，A环外部的磁场方向垂直于纸面向外，磁感线是一组闭合的曲线，对于环形电流A的磁场中的磁感线均从环内进去从环外出来，显然环内的磁感线的密度大于环外磁感线的密度，当B环中有一半在A内、一半在A外时，对于B环，进去的磁感线多于出来的磁感线，磁通量不为零，是进去的．答案：不为零，是进去的。
高中物理人教版选修3-1第三章磁场3.几种常见的磁场含答案解析
关于加快推进生态省建设全面提升生态文明水平的意见中共江苏省委江苏省人民政府(2010年11月18日)为深入贯彻落实科学发展观，切实转变经济发展方式，提升生态文明水平，努力实现“两个率先”奋斗目标，现就加快推进生态省建设提出以下意见。
一、加快推进生态省建设的重要性和紧迫性(一)加快推进生态省建设是落实科学发展观、建设生态文明的重大举措。
深入贯彻落实科学发展观，建设生态文明，是党的十七大对全面建设小康社会提出的新要求。
生态文明是继工业文明之后更高级的文明形态，是人类社会发展的必然趋势。
推进生态文明建设，既是一个长期的历史过程，也是一项紧迫的现实任务，客观上要求我们以生态省建设为载体，加大环境保护和生态建设力度，大力建设资源节约型和环境友好型社会，加快形成符合生态文明要求的生产方式、生活方式和消费模式，推动省域范围内经济社会和生态环境协调发展。
(二)加快推进生态省建设是实现“两个率先”、建设美好江苏的重要任务。
率先全面建成小康社会、率先基本实现现代化，不仅要求经济社会发展的率先，而且要求生态文明建设的率先。
江苏跨江滨海，平原辽阔，水网密布，湖泊众多，具有良好的自然禀赋和生态条件。
近年来，在经济持续快速发展的同时，生态省建设取得积极进展，循环经济试点逐步扩大，节能减排工作扎实推进，重点流域治理深入开展，资源利用水平显著提高，生态建设和修复得到加强，国家生态市、环保模范城市、国家节水型社会建设示范市和绿化模范城市数量位居全国前列。
江苏完全有基础、有能力、有条件在全国率先基本建成生态省，走出一条生产发展、生活富裕、生态良好的文明发展道路。
(三)加快推进生态省建设是优化经济结构、转变发展方式的迫切需要。
建设生态文明，实现永续发展，根本出路在于加快转变发展方式，推动经济转型升级。
目前，我省总体上处于工业化、城市化加速推进的阶段，经济发展方式尚未根本转变，经济社会发展和资源环境约束的矛盾日益突出，节能减排的任务十分艰巨，加强生态文明建设、增强可持续发展能力刻不容缓。
课堂设计14-15物理(人教版)选修3-1配套课件3.3几种常见的磁场
图3-3-6
典例精析
解析：初始位置 Φ1＝BS；框架转过 60° 角时 1 Φ2＝ BS⊥＝ BScos 60° ＝ BS 2 框架转过 90° 时 Φ3＝ BS⊥＝ BScos 90° ＝0 若规定初始位置磁通量为“正”，则框架转过 180° 角时磁感线从反面穿出，故末态磁通量为“负”，即 Φ4 ＝－ BS 所以 ΔΦ＝ Φ4－ Φ1＝ (－ BS)－ BS＝－2BS.
典例精析
如图3－3－7所示为某磁场的 一条磁感线，其上有A，B两点，则 ( ) A．A点的磁感应强度一定大 B．B点的磁感应强度一定大
图3-3-7
C．因为磁感线是直线，A，B两点的磁感 应强度一样大 D．条件不足，无法判断 解析：由磁场中一根磁感线无法判断磁场 强弱． 答案：D
典例精析
安培定则的应用 【例2】 如图3－3－8所示，放在通 电螺线管内部中间处的小磁针，静止时 N极指向右，试判定电源的正、负极． 思路点拨：
方向 相 似 点 疏密 特点
磁感线 形象地描述磁场方 向和相对强弱而假 想的线 线上各点的切线方 向即该点的磁场方 向，是磁针N极的 受力方向 表示磁场强弱 在空间不相交、不 中断
电场线 形象地描述电场方向和 相对强弱而假想的线 线上各点的切线方向即 该点的电场方向，是正 电荷受电场力的方向 表示电场强弱 除电荷处外，在空间不 相交不中断 静电场中，电场线始于 正电荷或无穷远处，止 于负电荷或无穷远处， 是不闭合的曲线
典例精析
对磁通量的理解及怎样计算磁通量的 变化？ 1．对磁通量的理解 (1)磁通量是穿过某一面积的磁感线条数，是标量．但 是磁通量也有正、负之分，它的正、负号并不表示磁通 量的方向，仅表示磁感线的贯穿方向．一般来说，若磁 感线从线圈的正面穿过，磁通量就为“＋”；磁感线从 线圈的反面穿过，磁通量就为“－”，反之亦然． (2)磁感线是闭合曲线(不同于静电场的电场线)，所以穿 过任意闭合曲面的磁通量一定为零，即Φ＝0.例如一个球 面，磁感线只要穿入球面，就一定穿出球面，穿过磁感 线的净条数为零，即磁通量为零．

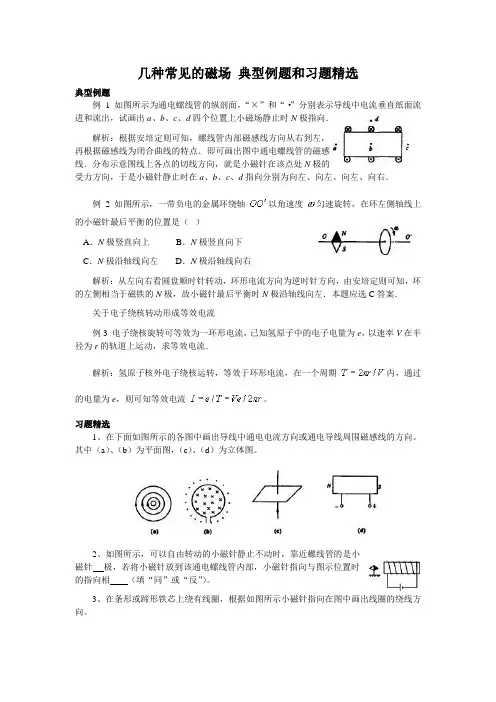

人教版高中物理选修3-1几种常见的磁场 典型例题和习题精选
几种常见的磁场典型例题和习题精选
典型例题
例 1 如图所示为通电螺线管的纵剖面，“×”和“·”分别表示导线中电流垂直纸面流进和流出，试画出a、b、c、d四个位置上小磁场静止时N极指向．
解析：根据安培定则可知，螺线管内部磁感线方向从右到左，
再根据磁感线为闭合曲线的特点．即可画出图中通电螺线管的磁感
线．分布示意图线上各点的切线方向，就是小磁针在该点处N极的
受力方向，于是小磁针静止时在a、b、c、d指向分别为向左、向左、向左、向右．
例2 如图所示，一带负电的金属环绕轴以角速度匀速旋转，在环左侧轴线上的小磁针最后平衡的位置是（）
A．N极竖直向上B．N极竖直向下
C．N极沿轴线向左D．N极沿轴线向右
解析：从左向右看圆盘顺时针转动，环形电流方向为逆时针方向，由安培定则可知，环的左侧相当于磁铁的N极，故小磁针最后平衡时N极沿轴线向左．本题应选C答案．
关于电子绕核转动形成等效电流
例3 电子绕核旋转可等效为一环形电流，已知氢原子中的电子电量为e，以速率V在半径为r的轨道上运动，求等效电流．
解析：氢原子核外电子绕核运转，等效于环形电流，在一个周期内，通过
的电量为e，则可知等效电流。
习题精选
1、在下面如图所示的各图中画出导线中通电电流方向或通电导线周围磁感线的方向。
其中（a）、（b）为平面图，（c）、（d）为立体图。
2、如图所示，可以自由转动的小磁针静止不动时，靠近螺线管的是小
磁针极，若将小磁针放到该通电螺线管内部，小磁针指向与图示位置时
的指向相（填“同”或“反”）。
3、在条形或蹄形铁芯上绕有线圈，根据如图所示小磁针指向在图中画出线圈的绕线方向。
2020_2021学年高中物理第三章磁场3几种常见的磁场达标练习含解析新人教版选修3_1
几种常见的磁场1．(2019·江苏省淮安市高二上学期期末)如图所示，将磁铁悬挂于放有铁屑的甘油中，便可模拟磁铁周围磁感线的形状，该现象可以说明( C )A．磁感线是真实存在的B．甘油中没有铁屑的地方就没有磁场C．磁铁周围的磁场分布情况D．将铁屑换成铜屑也可达到相同的实验效果解析：磁感线是为了描述磁场而引入的，它并不客观存在；而磁场是真实存在的，没有铁屑的地方也有磁场。
故A、B错误。
磁铁悬挂于放有铁屑的甘油中，便可模拟磁铁周围磁感线的形状，而磁感线可以描述磁场分布情况，故C正确；磁场对铁屑有力的作用对铜屑没有力作用，故D错误。
2．(2019·山东师大附中)为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的。
在下列四个图中，正确表示安培假设中环形电流方向的是( B )解析：本题考查了对地磁场的认识，由安培定则可知环形电流应自东向西，B项正确。
3．(2019·河南省驻马店市高二上学期期末)如图所示，一根通电直导线垂直放在磁感应强度大小为B、方向竖直向下的匀强磁场中，在以导线截面的中心O为圆心的圆周上有a、b、c、d四点，已知a点的磁感应强度为2B，方向也是竖直向下，则d点的磁感应强度的大小和方向分别为( D )A．大小为B，方向竖直向上B．大小为2B，方向水平向右C．大小为2B，方向垂直纸面向外D．大小为2B，方向斜向右下方解析：磁感应强度大小为B、方向竖直向下的匀强磁场，已知a点的磁感应强度为2B，方向也是竖直向下，那么通电直导线在a点的磁感应强度大小为B，方向竖直向下，则通电直导线在d点的磁感应强度的大小仍为B，根据右手螺旋定则，其方向水平向右；依据矢量的合成法则，则d点的合磁感应强度的大小B d＝B2＋B2＝2B，其方向斜向右下方，故ABC错误，D正确。
人教版高中物理选修3-1第三章磁场几种常见的磁场
（精心整理，诚意制作）【知识概要】1．磁感线是描述磁场______和_______，磁感线上每一点_______方向是这点_______________的方向，即磁场方向。
磁感线越密的地方，磁场___________，越疏的地方，磁场________。
磁感线的疏密表示磁场________,磁感线是假想出来，实际不存在。
磁感线是_________曲线。
匀强磁场中的磁感应强度处处大小________，方向_________，磁感线是_________________。
2．安培定则：通电直导线的磁场：________握住导线，让伸直的拇指所指的方向与_______一致，_________________所指的方向就是磁感线环绕的方向。
3．磁通量表示穿过磁场中某一个面___________的多少，定义式：_____________，单位：_____。
磁感应强度等于____________________。
磁通量是_____量。
【课堂例题】【例1】（）关于磁感线，下列说法正确的是：A．磁感线上某点的切线方向与该点的磁感线强度的方向垂直B．磁感线的疏密表示磁感应强度的大小C．匀强磁场的磁感线间隔相等、互相平行D．磁感线起始于N极，终止于S极；电场线起始于正电荷，终止于负电荷【例2】（）通电螺线管附近放置四个小磁针，如图所示，当小磁针静止时，图中小磁针的指向可能的是(涂黑的一端为N极)A．a B．b C．c D．d【例3】（）如图所示，有一根直导线上通以恒定电流I，方向垂直指向纸内，且和匀强磁场B垂直，则在图中圆周上，磁感应强度数值最大的点是：A． a点 B. b点 C. c点 D. d点【例4】（）关于磁通量，下列说法中正确的是：A．穿过某个平面的磁通量为零，该处磁感应强度一定为零B．穿过任何一个平面的磁通量越大，该处磁感应强度一定越大C．该处的磁感应强度越大，穿过平面的磁通量越大。
D．穿过垂直于磁感应强度方向的某个平面的磁感线的数目多少表示穿过该面的磁通量大小。
人教版高中物理-有答案-人教版物理选修3-1第三章：几种常见的磁场
人教版物理选修3-1第三章：几种常见的磁场一、选择题1. 磁场中某区域的磁感线如图所示，则（）A.a、b两处的磁感应强度的大小不等，B a>B bB.a、b两处的磁感应强度的大小不等，B a<B bC.同一通电导线放在a处受力一定比放在b处受力小D.a处没有磁感线，所以磁感应强度为零2.如图是铁棒甲与铁棒乙内部各分子电流取向的示意图，甲棒内部各分子电流取向是杂乱无章的，乙棒内部各分子电流取向大致相同，则下列说法中正确的是（）A.两棒均显磁性B.两棒均不显磁性C.甲棒不显磁性，乙棒显磁性D.甲棒显磁性，乙棒不显磁性3.如图所示的磁场中竖直放置两个面积相同的闭合线圈S1（左）、S2（右），由图可知穿过线圈S1、S2的磁通量大小关系正确的是（）A.穿过线圈S1的磁通量比较大B.穿过线圈S2的磁通量比较大C.穿过线圈S1、S2的磁通量一样大D.不能比较4. 下列关于电场线和磁感线的说法中，正确的是（）A.电场线和磁感线都是电场或磁场中实际存在的线B.磁场中两条磁感线一定不相交，但在复杂电场中的电场线是可以相交的C.电场线是一条不闭合曲线，而磁感线是一条闭合曲线D.电场线越密的地方，同一试探电荷所受的电场力越大；磁感线分布越密的地方，同一通电导线所受的磁场力也越大5.如图所示，直导线AB、螺线管E、电磁铁D三者相距较远，其磁场互不影响，当开关S 闭合后，则小磁针北极N（黑色一端）指示磁场方向正确的是（）A.aB.bC.cD.d6. 为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心轴的环形电流I 引起的．在下列四个图中，正确表示安培假设中环形电流方向的是（）A. B.C. D.7.如图所示，两根垂直纸面平行放置的直导线a和b，通有等值电流．在纸面上距a、b等远处有一点P，若P点合磁感应强度B的方向水平向左，则导线a、b中的电流方向是（）A.a中向纸里，b中向纸外B.a中向纸外，b中向纸里C.a、b中均向纸外D.a、b中均向纸里8. 通电螺线管内有一在磁场力作用下处于静止的小磁针，磁针指向如图所示，则（）A.螺线管的P端为N极，a接电源的正极B.螺线管的P端为N极，a接电源的负极C.螺线管的P端为S极，a接电源的正极D.螺线管的P端为S极，a接电源的负极9. 三根平行的直导线，分别垂直地通过一个等腰直角三角形的三个顶点，如图所示，现使每条通电导线在斜边中点O所产生的磁感应强度的大小均为B，则该处的磁感应强度的大小和方向是（）A.大小为B，方向垂直斜边向下B.大小为B，方向垂直斜边向上C.大小为√5B，斜向右下方D.大小为√5B，斜向左下方10.如图所示，一矩形线框，从abcd位置移到a′b′c′d′位置的过程中，关于穿过线框的磁通量情况，下列叙述正确的是（线框平行于纸面移动）（）A.一直增加B.一直减少C.先增加后减少D.先增加，再减少直到零，然后再增加，最后再减少11. 有一个磁浮玩具，其原理是利用电磁铁产生磁场，让具有磁性的玩偶稳定地飘浮起来，其构造如图所示．若图中电源的电压固定，可变电阻为一可以随意改变电阻大小的装置，则下列叙述正确的是（）A.电路中的电源必须是交流电源B.电路中的a端点需连接直流电源的正极C.若增加环绕软铁的线圈匝数，可增加玩偶飘浮的最大高度D.若将可变电阻的电阻值调大，可增加玩偶飘浮的最大高度12. 如图所示，质量为m的回形针系在细线下端被磁铁吸引保持静止，此时细线与竖直方向的夹角为θ，则下列说法中正确的是（）A.回形针静止时受到磁铁对它的磁力大小为mg tanθB.回形针静止时受到的细线的拉力大小为mgcos θC.现用点燃的火柴对回形针加热，过一会儿发现回形针不被磁铁吸引了．原因是回形针加热后，分子电流排列无序了D.现用点燃的火柴对回形针加热，过一会儿发现回形针不被磁铁吸引了．原因是回形针加热后，分子电流消失了二、多选题如图所示，一束带电粒子沿水平方向飞过小磁针的上方，此时小磁针的S极向纸内偏转，这一束带电粒子可能是（）A.向右飞行的正离子束B.向左飞行的正离子束C.向右飞行的电子束D.向左飞行的电子束三条在同一平面（纸面）内的长直绝缘导线组成一等边三角形，在导线中通过的电流均为I，方向如图所示．a、b和c三点分别位于三角形的三个顶角的平分线上，且到相应顶点的距离相等．将a、b和c处的磁感应强度大小分别记为B1、B2和B3，下列说法正确的是（）A.B1=B2<B3B.B1=B2=B3C.a和b处磁场方向垂直于纸面向外，c处磁场方向垂直于纸面向里D.a处磁场方向垂直于纸面向外，b和c处磁场方向垂直于纸面向里如图所示是云层之间发生闪电的模拟图，图中A、B是位于北、南方向带有电荷的两块阴雨云，在放电的过程中在两云的尖端之间形成了一个放电通道，发现位于通道正上方的小磁针N极转向纸里，S极转向纸外，则关于A、B的带电情况的说法中正确的是（）A.带同种电荷B.带异种电荷C.B带正电D.A带正电彼此绝缘、相互垂直的两根通电直导线与闭合线圈共面，图中穿过线圈的磁通量不可能为零的是（）A. B. C. D.三、填空题如图所示，框架面积为S，框架平面与磁感应强度为B的匀强磁场方向垂直，则穿过平面的磁通量为________，若使框架绕OO′转过60∘角，则穿过线框平面的磁通量为________；若从初始位置转过90∘角，则穿过线框平面的磁通量为________；若从初始位置转过180∘角，则穿过线框平面的磁通量变化量为________．四、解答题如图所示，a、b是直线电流的磁场，c、d是环形电流的磁场，e、f是螺线管电流的磁场，试在各图中补画出电流方向或磁感线的方向．一个面积是40cm2的导线框，垂直地放在匀强磁场中，穿过它的磁通量为0.8Wb，则匀强磁场的磁感应强度多大？若放入一个面积为100cm2的导线框于该磁场中，并使线框的平面与磁场方向成30∘角，则穿过该线框的磁通量多大？如图所示，一根通电直导线垂直放在磁感应强度B=1T水平向右的匀强磁场中，以导线截面的中心为圆心，半径为r的圆周上有a、b、c、d四点，已知a点的实际磁感应强度为零，则b、c、d三点的磁感应强度分别是多少？方向如何？已知某处地磁场水平分量约为3×10−5T，物理兴趣小组做估测磁体附近磁感应强度的实验．他们将一小罗盘磁针放在一个水平放置的螺线管的轴线上，如图所示．小磁针静止时N极指向y轴正方向，当接通电源后，发现小磁针N极指向与y轴正方向成60∘角的方向．（1）请在图上标明螺线管导线的绕向．（2）求出该通电螺线管在小磁针处产生的磁感应强度大小．（保留一位有效数字）参考答案与试题解析人教版物理选修3-1第三章：几种常见的磁场一、选择题1.【答案】B【考点】磁感线及用磁感线描述磁场磁感应强度【解析】此题暂无解析【解答】解：AB．由题图可知b处的磁感线较密，a处的磁感线较疏，所以B a<B b，故A错误，B正确；C．导线在磁场中受力的大小与导线在磁场中的放置方向有关，而不是仅仅取决于B与LI的大小，故C错误；D．磁感线是用来描述磁场的，而又不可能在存在磁场的区域内全部画出磁感线，故D 错误．故选B．2.【答案】C【考点】分子电流假说【解析】此题暂无解析【解答】解：甲棒内部分子电流的取向杂乱无章，分子电流产生的磁场相互抵消，故对外不显磁性；乙棒内部分子电流的取向大致相同，对外显示很强的磁性，故C正确．故选C．3.【答案】A【考点】磁通量【解析】此题暂无解析【解答】解：穿过某面的磁感线的条数表示磁通量的大小，穿过线圈S1的磁感线条数多，故穿过线圈S1的磁通量比较大．A正确．故选A．4.【答案】C【考点】磁感线及用磁感线描述磁场电场线【解析】此题暂无解析【解答】解：A．电场线与磁感线分别是为了形象地描述电场、磁场而引入的假想线，实际不存在，A错误．B．两种场线的切线方向均表示相应的场方向，两种场线都不会相交，B错误．C．电场线起始于正电荷、终止于负电荷，而磁感线在磁体外部由N极指向S极，在磁体内部由S极指向N极，组成闭合曲线，C正确．D．电场线越密，表示该处电场越强，同一试探电荷在此处所受电场力越大，磁感线越密，表示该处磁场越强，但通电导线所受到的磁场力大小还与通电导线方向及导线中的电流方向和大小有关，故磁感线分布越密的地方通电导线受到的磁场力不一定越大，D错误．故选C．5.【答案】C【考点】安培定则【解析】此题暂无解析【解答】解：依据安培定则，判断出电流的磁场方向，再根据小磁针静止时N极的指向为磁场的方向，可知C正确．故选C．6.【答案】B【考点】安培定则地磁场【解析】此题暂无解析【解答】解：B．地磁场是从地球的南极附近出来，进入地球的北极附近，除两极外，地表上空的磁场都具有向北的磁场分量，由安培定则，环形电流外部磁场方向向北，可知B正确．A．图中地表上空磁场方向是向南的，可知A错误．CD．在地表上空产生的磁场方向是东西方向的，可知CD错误．故选B．7.【答案】A【考点】安培定则通电直导线和通电线圈周围磁场的方向【解析】此题暂无解析【解答】解：因为通电直导线周围磁场的磁感线是多组以导线上各点为圆心垂直于导线的同心圆，所以直导线a中电流在P处激发的磁场方向垂直于aP连线，直导线b中电流在P处激发的磁场方向垂直于bP连线．又因为P点合磁感应强度B的方向水平向左，所以由矢量合成法则可知，a中电流在P处激发的磁场方向垂直aP向下，b中电流在P处激发的磁场方向垂直bP向上，再根据安培定则很容易判断a、b中的电流方向，a中向纸里，b中向纸外，故选项A正确．故选A．8.【答案】B【考点】通电直导线和通电线圈周围磁场的方向【解析】此题暂无解析【解答】解：由小磁针的指向可知，内部磁感线向左，故P端为N极，由安培定则可知，电流由b流入，故b为正极，a为负极，B正确．故选B．9.【答案】C【考点】磁场的叠加磁感应强度通电直导线和通电线圈周围磁场的方向【解析】本题考查了磁场的叠加，根据导线周围磁场分布可知，与导线等距离地方磁感应强度大小相等，根据安培定则判断出两导线在A点形成磁场方向，磁感应强度B是矢量，根据矢量分解合成的平行四边形定则求解．【解答】解：由题意可知，三平行的通电导线在O点产生的磁感应强度大小相等，方向如图：=√B2+(2B)2=√5B，故ABD错误，C正确．则：B合故选：C．10.【答案】D【考点】通电直导线和通电线圈周围磁场的方向【解析】此题暂无解析【解答】解：由安培定则可知导线左边磁场方向向外，右边磁场方向向里且靠近导线的磁场强，故线框到达导线之前穿过线框的磁通量增加，bc边越过导线到线框跨过一半的过程中穿过线框的磁通量减少直到为零，之后跨过线框磁通量增加，全部跨过导线后穿过线框的磁通量减少，可得出结论，整个过程中穿过线框的磁通量先增加，再减少直到零，然后再增加，最后减少，故选项D正确．故选D．11.【答案】C【考点】欧姆定律的应用通电直导线和通电线圈周围磁场的方向【解析】此题暂无解析【解答】解：AB．由题意可知，玩偶稳定地飘浮起来，且下端为S极，则线圈的上端为S极，根据右手螺旋定则可得，电源通的是直流电，且a端为电源的负极，故A、B错误，C．若增加环绕软铁的线圈匝数，从而增加线圈的磁场，导致玩偶飘浮的最大高度增加，故C正确；D．若将可变电阻的电阻值调大，则线圈中的电流减小，导致玩偶飘浮的最大高度减小，故D错误．故选C．12.【答案】C【考点】磁现象和磁场力的合成与分解的应用【解析】此题暂无解析【解答】解：AB．回形针受到重力、细线的拉力和磁力而平衡，磁力的方向并不是水平方向，故AB错误；CD．回形针之所以能够显磁性，是因为磁体内部的分子电流规律分布，形成一个个小的规律排列的磁铁，加热会使回形针内部的分子电流无序，从而使回形针的磁性消失，故C正确，D错误．故选C．二、多选题【答案】B,C【考点】电流的磁场对磁针的作用【解析】此题暂无解析【解答】解：小磁针的S极向纸内偏转，说明此处磁场向外，根据安培定则可知电流方向从b向a，选项B、C正确．故选BC．【答案】A,C【考点】磁场的叠加通电直导线和通电线圈周围磁场的方向【解析】通电导线周围存在磁场，且离导线越远场强越弱．磁场不但有大小而且有方向，方向相同则相加，方向相反则相减．并根据矢量叠加原理来求解．【解答】解：AB．由题意可知，a点的磁感应强度等于三条通电导线在此处叠加而成，即垂直纸面向外，而b点与a点有相同的情况，有两根相互抵消，则由第三根产生磁场，即为垂直纸面向外，而c点三根导线产生磁场方向相同，所以叠加而成的磁场最强，故A正确，B错误；CD．由图可知，根据右手螺旋定则可得，a和b处磁场方向垂直于纸面向外，c处磁场方向垂直于纸面向里，故C正确，D错误．故选：AC．【答案】B,D【考点】安培定则【解析】此题暂无解析【解答】解：云层间放电必须发生在异种电荷之间，故B正确；在云层间放电时，形成的强电场和高温将空气电离成正离子和负离子，并在强电场的作用下做定向移动，形成电流，相当于通电直导线形成磁场．由题意知，从南往北看，磁场是逆时针的，根据安培定则可以判断电流是从A流向B的，故可知A带正电，B带负电，所以D选项正确．故选BD．【答案】C,D【考点】磁通量【解析】此题暂无解析【解答】解：AB．由安培定则可判定出A、B中两根通电直导线在闭合线圈处产生的磁场方向相反，故穿过线圈的磁通量可能为零；AB错误；CD．C、D中两根通电直导线在闭合线圈处产生的磁场方向相同，故穿过线圈的磁通量不可能为零．CD正确．故选CD．三、填空题【答案】BS,0,−2BSBS,12【考点】磁通量【解析】此题暂无解析【解答】解：在图示位置时，磁感线与线框平面垂直，Φ=BS．当框架绕OO′轴转过60∘时可以BS．转将原图改画成从上面向下看的俯视图，如图所示，Φ=BS⊥=BS⋅cos60∘=12过90∘时，线框由磁感线垂直穿过变为平行，Φ=0．线框转过180∘时，磁感线仍然垂直穿过线框，只不过穿过方向改变了，因而Φ1=BS，Φ2=−BS，Δ=Φ2−Φ1=−2BS．四、解答题【答案】根据安培定则，可以确定a中电流的方向垂直纸面向里，b中电流的方向自下而上，c中电流的方向是逆时针，d中磁感线的方向向下，e中磁感线的方向向左，f中磁感线的方向向右．【考点】通电直导线和通电线圈周围磁场的方向【解析】本题考查安培定则的应用．【解答】解：根据安培定则，可以确定a中电流的方向垂直纸面向里，b中电流的方向自下而上，c中电流的方向是逆时针，d中磁感线的方向向下，e中磁感线的方向向左，f中磁感线的方向向右．【答案】匀强磁场的磁感应强度是200T，穿过该线框的磁通量是1Wb．【考点】磁通量【解析】此题暂无解析【解答】解：在匀强磁场中，当线圈与磁场垂直时，穿过线圈的磁通量：Φ=BS．磁感应强度：B=ΦS =0.840×10−4T=200T，当线圈与磁场成30∘角时，穿过线圈的磁通量：Φ′=BS sin30∘=2.0×102×100×10−4×0.5Wb=1Wb．【答案】b、c、d三点的磁感应强度分别是B b=√2T，与水平方向成45∘斜向右上方，B c=2T，方向水平向右，B d=√2T，与水平方向成45∘斜向右下方．【考点】磁场的叠加通电直导线和通电线圈周围磁场的方向【解析】此题暂无解析【解答】解：a、b、c、d各点的磁场均为匀强磁场与电流的磁场的叠加，并且电流在这四点所产生的磁感应强度B′大小相等，由于B a=0，则B′=B=1T，则由安培定则可知，导线中电流方向向外，则在b、c、d点电流的磁场的磁感应强度如图所示．B b=√2B=√2T，θ=45∘，即B b与水平方向成45∘角斜向右上方，B c=B′+B=2T，方向水平向右，B d=√2B=√2T，a=45∘，即B d与水平方向成45∘角斜向右下方．【答案】（1）如解答图所示．（2）磁感应强度为5×10−5T．【考点】安培定则【解析】此题暂无解析【解答】解：（1）接通电源后，小磁针N极指向是地磁场和螺线管的磁场的叠加磁场的方向，由此可判定螺线管的磁场在小磁针处方向水平向右，由安培定则判定螺线管导线绕向如图所示．（2）由题意知地磁场水平分量B y=3×10−5T，设通电螺线管产生的磁场为B x，由图=tan60∘，得B x=3×10−5×√3T≈5×10−5T．知B xB y。
人教版高中物理选修3-1几种常见的磁场同步练习(5)
（精心整理，诚意制作）
几种常见的磁场同步练习
1．利用安培分子电流假说可以解释下列哪些现象【】
A．永久磁铁的磁场
B．直线电流的磁场
C．环形电流的磁场
D．软铁被磁化产生磁性
2．磁铁在高温下或者受到敲击时会失去磁性，根据安培的分子电流假说，其原因是【】
A．分子电流消失 B．分子电流的取向变得大致相同
C．分子电流的取向变得杂乱 D．分子电流的强度减弱
3．图3-3-4是铁棒甲与铁棒乙内部各分子电流取向的示意图，甲棒内部各分子电流取向是杂乱无章的，乙棒内部各分子电流取向大致相同，则下面说法正确的是【】
(A)两棒均显磁性
(B)两棒均不显磁性
(C)甲棒不显磁性，乙棒显磁性
(D)甲棒显磁性，乙棒不显磁性
4．如图3-3-5所示，两个同心放置的共面金属圆环a和b，一条形磁铁穿过圆心且与环面垂直，用穿过两环的磁通量φa和φb大小关系为：【】
A．φa<φb
B．φa>φb
C．φa=φb
D．无法比较
5．一平面线圈用细杆悬于P点，开始时细杆处于水平位置，释放后让它在如图3-3-6所示的匀强磁场中运动.已知线圈平面始终与纸面垂直，当线圈第一次通过位置B和位置C 的过程中，下列对磁通量变化判断正确的是【】
A．一直变大
B．一直变小
C．先变大后变小
D．先变小后变大
6．如图3-3-7所示,两根平行的直导线,通以大小相等、方向相反的电流，下列说法中正确的是【】
(A)两根导线之间不存在磁场
(B)两根导线之外不存在磁场
(C)两根导线之间存在磁场,方向垂直纸面向里。
