设计院暖通设计步骤

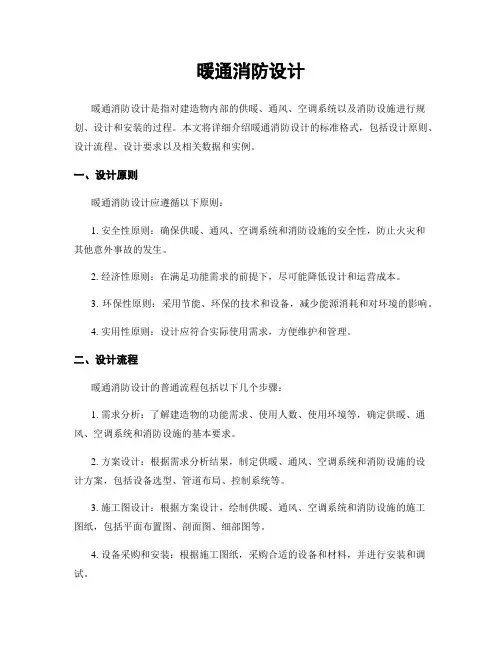

暖通消防设计
暖通消防设计暖通消防设计是指对建造物内部的供暖、通风、空调系统以及消防设施进行规划、设计和安装的过程。
本文将详细介绍暖通消防设计的标准格式，包括设计原则、设计流程、设计要求以及相关数据和实例。
一、设计原则暖通消防设计应遵循以下原则：1. 安全性原则：确保供暖、通风、空调系统和消防设施的安全性，防止火灾和其他意外事故的发生。
2. 经济性原则：在满足功能需求的前提下，尽可能降低设计和运营成本。
3. 环保性原则：采用节能、环保的技术和设备，减少能源消耗和对环境的影响。
4. 实用性原则：设计应符合实际使用需求，方便维护和管理。
二、设计流程暖通消防设计的普通流程包括以下几个步骤：1. 需求分析：了解建造物的功能需求、使用人数、使用环境等，确定供暖、通风、空调系统和消防设施的基本要求。
2. 方案设计：根据需求分析结果，制定供暖、通风、空调系统和消防设施的设计方案，包括设备选型、管道布局、控制系统等。
3. 施工图设计：根据方案设计，绘制供暖、通风、空调系统和消防设施的施工图纸，包括平面布置图、剖面图、细部图等。
4. 设备采购和安装：根据施工图纸，采购合适的设备和材料，并进行安装和调试。
5. 运行和维护：系统安装完成后，进行运行和维护，定期检查设备运行状态，清洁和更换滤网、阀门等。
三、设计要求暖通消防设计需要满足以下要求：1. 供暖要求：根据建造物的使用环境温和候条件，确定供暖方式和供暖功率，保证室内温度的舒适性。
2. 通风要求：确保室内空气的新鲜和流通，避免二氧化碳和有害气体的积聚，保证室内空气质量。
3. 空调要求：根据建造物的使用需求温和候条件，确定空调系统的制冷和制热负荷，保持室内温度的稳定性。
4. 消防要求：根据建造物的类型和规模，确定适当的消防设施，包括火灾报警系统、灭火器、喷淋系统等，确保火灾的及时发现和扑灭。
四、相关数据和实例以下是一个实际建造物的暖通消防设计数据和实例：1. 建造物类型：办公楼2. 使用人数：500人3. 使用面积：5000平方米4. 供暖要求：采用地暖供暖方式，供暖功率为100kW。
建筑暖通消防设计流程及方法探微
建筑暖通消防设计流程及方法探微暖通专业是机电设备的三大专业之一，在民用及工业建筑中都发挥着非常重要的作用。
一般来说，供热、采暖、空调、通风以及锅炉和除尘是暖通专业包括的几项内容。
通常情况下，采暖、空调和通风是与人们日常生活关系较为密切的部分，供热及采暖在北方地区较为重视。
接下来笔者结合自身多年的工作经验，试着分析建筑消防暖通的设计流程和方法。
一、设计大楼中央空调及消防通风系统（一）初步设计简述初步设计包含暖通设计的文本和图纸设计，初步设计需要能够使他人明确的认识项目的设计目的和大致过程。
在进行初步设计时首先要了解项目的地点和性质，要把握项目的档次，综合考虑项目的环境和地理位置等。
例如，当在冬季对北方的建筑进行初步设计时就需要了解建筑是否采用了集中供暖及采暖方式；当对高档商业楼进行初步设计时，需要考虑大楼的定位是要采用集中空调方式还是要采用分体空调方式。
这些问题需要与项目的设计目的和业主的诉求进行联系，需要结合实际情况展开分析研究。
（二）大楼中央空调系统的设计流程及方法对于办公楼式的建筑一般需要安装中央空调系统，因此，项目设计者需要与业主沟通，并根据大楼的建筑结构和暖通方式，确定选用新风加风机盘管系统或者集中地板加风机送风方式。
然后确定主机使用风冷机或者水冷机的形式，确定水系统管道的具体安排，以及处理好制冷机的控制和运行等方面的问题。
（三）大楼消防通风系统的设计流程及方法依据有关法规，在设计大楼消防通风系统时需要考虑逃生的封闭楼梯布置加压送风系统，走道布置机械排烟系统，卫生间如何通风，大楼地下停车场怎么通风或进行机械排烟，若有厨房油烟如何排出等问题。
在了解了这些情况之后，就可以开始设计消防通风系统了。
首先需要计算夏天、冬天的大楼空调、采暖负荷，并计算加压送风量、机械排烟量、变配电机房和地下车库通风量及消防排烟量、辅助用房以及卫生间通风量等；之后参照计算进行设备选型，向给排水专业提供机器的排水点及用水点，向电气专业提供机器设备的用电量和主要的控制要求等，并且接受其它专业提供的专业资料。
暖通设计与步骤
热源设备（锅炉）
蒸汽和热水 采暖空调，热水为主；温度范围 常压、负压（真空）和承压 常、负压，不必做特殊安全考虑 高温水或蒸汽，承压 燃煤、燃油和燃气、电 燃气：SO2为零，NOx（少63.6%，33%），CO2（
52%，26%），效率（78%，90%）
暖通设计与步骤
冷源设备
暖通设计与步骤
负荷计算
暖通设计与步骤
室内设计参数
GB 50019-2003，《采暖通风与空气调节设计规范》 全国民用建筑工程设计技术措施——暖通空调动力
温度、湿度、风速、舒适度 新风量
◦ 不小于人员所需新风量，以及补偿排风和保持室内正压所 需风量两项中的较大值
◦ 民用建筑人员所需最小新风量按国家现行有关卫生标准确 定，并根据人员的活动和工作性质以及在室内的停留时间 等因素确定
克湿空气累计除霜量为7~20kg、蒸发温度低于-8度 的运行时间小于110h，上海、杭州、武汉等） 京津地区、黄河中下游、长江中下游、中南各省区 水源热泵，地源热泵（机组运行，热量平衡问题）
暖通设计与步骤
冷源设备
蓄冷空调 全负荷和部分负荷 蓄水和蓄冰、共晶盐 外融冰和内融冰
暖通设计与步骤
冷热源 方案选择
暖通设计与步骤
水系统竖向分区
压力因素、失调因素、使用功能因素 压力因素
◦ 承压高，价格高 ◦ 常见设备承压：冷水机组1.0~1.6MPa；末端1.0~1.6MPa；热水
锅炉0.4~1.0MPa，阀门1.6MPa（低压） ◦ 高层建筑空调系统水系统竖向分区：工作压力宜取1.0MPa，
竖向分区高度不超过80m。辐射采暖工作压力不超过0.8MPa 。换热站为热源：1.6MPa，120m ◦ 超过80m，分区：冷热源都放在地下室（不同承压设备）； 中间设置设备层（板换，热3~5度，冷1.5~2度） ◦ 水泵布置方式：压送式、吸入式（阻力，气蚀）
暖通专业各阶段设计流程及关键活动
暖通专业各阶段设计流程及关键活动1.方案设计1.1掌握建筑物的体形特征：如建筑物高度、层数、体形系数、有无大空间、有无明显的内区等；1.2了解建筑物的用途、使用特点、各种功能的使用时间段及建设地区的能源种类；1.3分析建筑物的负荷特点、根据业主对建设标准的定位与现行国家规范，制定相应的暖通空调方案。
包括采暖空调方式、空气处理方法、系统划分、冷热源的类型选择与主机台数的估算。
2.初步设计2.1当建筑方案或建筑（部分或整体）用途与方案有较大出入时，须重新进行上述分析，并修订相关部分的暖通空调方案。
2.2复核建筑材料的热工参数，使之符合有关规范的规定。
2.3空调设计2.3.1确定空调设计参数：室内冬夏季温度，湿度，新风量，人员密度，噪声标准等；2.3.2计算空调负荷，确定空调方式，按区域绘制焓湿图，计算各末端设备的技术参数等；2.3.3确定冷热源参数，空调水系统形式和控制要求；2.3.4初选空调设备、管材及其保温材料；2.3.5注意控制：水系统设置及冷热源的选择是否合理；内区及过渡季的空调设计原则及空气处理过程是否正确；AHU及PAU的过滤器的选型；消声隔振措施是否正确；自控设置是否合理；节能措施是否到位；机房与管井的设置是否合理，有无遗漏等。
2.4采暖设计2.4.1确定室内采暖计算温度；2.4.2计算采暖负荷；2.4.3确定采暖热媒及其设计参数，系统形式及调节与计量方法；2.4.4计算确定换热设备及末端设备的技术参数；2.4.5初选采暖设备、管材及其保温材料，要特别注意各类散热器的承压能力；2.4.6注意控制：负荷计算的正确性；比摩阻的选择是否恰当；系统划分及散热器的选型是否合理。
2.5通风设计2.5.1制定通风方案；2.5.2确定房间换气次数、计算风量，或通过热平衡计算确定消除房间余热所需风量；通过风量平衡计算确定维持房间正（或负）压所需送、排风量，同时拟定通风设备的控制要求等；2.5.3初选通风设备及管材；2.5.4注意控制：进、排风口位置；风量平衡及不同房间空气压差的确定，净化与无菌房间的气流流向是否正确；消声措施；废气排放是否符合当地环保要求；事故排风系统的设置是否准确。

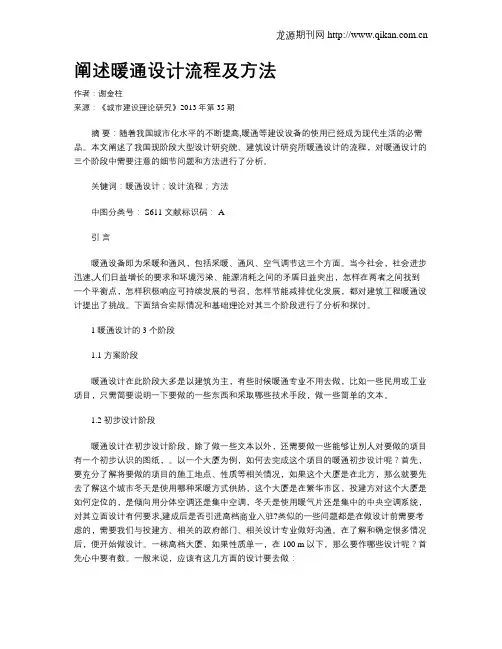

阐述暖通设计流程及方法
阐述暖通设计流程及方法作者：谢金柱来源：《城市建设理论研究》2013年第35期摘要：随着我国城市化水平的不断提高,暖通等建设设备的使用已经成为现代生活的必需品。
本文阐述了我国现阶段大型设计研究院、建筑设计研究所暖通设计的流程，对暖通设计的三个阶段中需要注意的细节问题和方法进行了分析。
关键词：暖通设计；设计流程；方法中图分类号： S611 文献标识码： A引言暖通设备即为采暖和通风，包括采暖、通风、空气调节这三个方面。
当今社会，社会进步迅速,人们日益增长的要求和环境污染、能源消耗之间的矛盾日益突出，怎样在两者之间找到一个平衡点，怎样积极响应可持续发展的号召，怎样节能减排优化发展，都对建筑工程暖通设计提出了挑战。
下面结合实际情况和基础理论对其三个阶段进行了分析和探讨。
1 暖通设计的 3 个阶段1.1 方案阶段暖通设计在此阶段大多是以建筑为主，有些时候暖通专业不用去做，比如一些民用或工业项目，只需简要说明一下要做的一些东西和采取哪些技术手段，做一些简单的文本。
1.2 初步设计阶段暖通设计在初步设计阶段，除了做一些文本以外，还需要做一些能够让别人对要做的项目有一个初步认识的图纸，。
以一个大厦为例，如何去完成这个项目的暖通初步设计呢？首先，要充分了解将要做的项目的施工地点、性质等相关情况，如果这个大厦是在北方，那么就要先去了解这个城市冬天是使用哪种采暖方式供热，这个大厦是在繁华市区，投建方对这个大厦是如何定位的，是倾向用分体空调还是集中空调，冬天是使用暖气片还是集中的中央空调系统，对其立面设计有何要求,建成后是否引进高档商业入驻?类似的一些问题都是在做设计前需要考虑的，需要我们与投建方、相关的政府部门、相关设计专业做好沟通。
在了解和确定很多情况后，便开始做设计。
一栋高档大厦，如果性质单一，在 100 m 以下，那么要作哪些设计呢？首先心中要有数。
一般来说，应该有这几方面的设计要去做：（1）大厦的中央空调系统。
暖通设计方案流程
暖通设计方案流程The process of HVAC (Heating, Ventilation and Air Conditioning) design involves several key steps that are essential for creating an effective system for a building. 暖通设计方案的流程包含了几个关键步骤，这些步骤对于为建筑创建一个有效的系统是至关重要的。
Firstly, the design team must conduct a thorough analysis of the building to understand its specific heating and cooling needs. 首先，设计团队必须对建筑进行彻底的分析，以了解其特定的供暖和冷却需求。
This includes assessing the building's size, layout, occupancy levels, and usage patterns, as well as any unique architectural or environmental factors that may impact the HVAC system. 这包括评估建筑的大小、布局、入住率和使用模式，以及可能影响暖通系统的任何独特的建筑或环境因素。
Additionally, the design team must consider the local climate and weather conditions to ensure the HVAC system is designed to operate efficiently in the given environment. 此外，设计团队必须考虑当地的气候和天气条件，以确保暖通系统在给定的环境中能够高效运行。
暖通空调系统设计全过程
暖通空调系统设计全过程空调系统设计的基本设计步骤及其基本主要设计程序可参阅:第1步：熟悉设计建筑物的原始设计资料包括：建设方提供更多的文件、建筑用途及其工艺督促、设计任务书、建筑作业图等。
第2步：资料调研包括：查阅若干设计资料(手册、规范、标准、措施等)、收集相关设备与材料的产品。
第3步：确定室内外设计气象参数根据设计者建筑物所处地区，查取室外空气冬、夏季气象概念设计参数；根据设计装配建筑物的使用功能，确定室内空气冬、夏季设计参数。
第4步：确定设计建筑物的建筑热工参数及其他参数根据建筑物的外围护结构的构成，计算外墙、屋面、外门、外窗的传热系数等参数；根据建筑物的内外围护结构的构成，计算内墙、楼板、外门、外窗的传热系数等参数；根据建筑物的使用功能，确定在室人员数量、灯光负荷、设备负荷、工作时间段等参数。
第5步：空调热、湿负荷计算计算设计建筑物在最不利条件下的空调热、湿负荷(余热、余湿)；实施建筑节能方案比较，确定合理的空调热、湿负荷。
第6步：确定最佳冷气空调方案通过技术经济比较，选择并适合确定合适所设计建筑物的空调系统方式、冷热源方式、以及空调系统控制方式。
第7步：送风量与气流组织计算根据计算的空调热、湿负荷以及冷却系统温差，确定冬、今年夏天送风状态和送风量；根据设计建筑物的工作环境要求，计算定出最小新风量；根据空调方式及计算结果的送、回风量，确定送、回风口形式，布置送、回风口，进行气流组织设计。
第8步：空调水、风系统设计布置空调风管道，进行风道系统的水力计算，确定管径、阻力等；布置空调水管道，进行水管路子系统通过的水力计算，确定管径、阻力等。
第9步：主要空调设备的设计选型根据空调系统水气的空气处理融资方案，并结合i—d图，进行空调设备选型设计计算；确定空气处理设备的容量(热负荷)及送风量，确定表面式换热器的结构形式及其热工参数；根据风道系统的水力计算，确定风机的流量、风压及型号。
第10步：防、排烟系统设计第11步：冷、热源机房设计根据空气处理设备的容量，确定冷源(制冷机)或热源(锅炉)的容量及型号；根据管路系统内的水力计算，确定水泵的流量、扬程及型号。
暖通空调设计步骤
暖通空调设计教程
四、施工图设计注意事项 9、防排烟系统设计
例：
暖通空调设计教程
四、施工图设计注意事项 10、消声减振设计
•优先考虑降低噪声源和振动源； •风系统消声应注意消声器类型和设置位置； •设备减振器型号规格应优先参考设备厂家建 议；
暖通空调设计教程
四、施工图设计注意事项 11、自动控制系统设计
用 《旅游宾馆建筑热工与空气调节节能设计规范》
规 《通风与空调工程施工及验收规范》 范 《采暖通风与空气调节制图标准》
注意规范的更新！
暖通空调设计教程
二、方案设计
负荷估算；
比
定冷热源方案；
较
定空调系统方式；
与
定防排烟方式；
分 析
方案文本的书写；
暖通空调设计教程
二、方案设计
提 资 专 业 配 合
建筑专业 给排水专业 电气专业
在不致引起误解时，也可采用公称通径表示；
暖通空调设计教程——设计质量——版面质量——标注
• 多条管线的规格标注方式
• 风口、散流器的规格、数量及风量的表示方法
暖通空调设计教程——设计质量——版面质量——标注
• 标注定位尺寸或标高时，应至少应有一个自由段 ：
暖通空调设计教程——设计质量——版面质量
三、施工图设计 1、热、湿负荷精确计算； 2、冷热源方式确定与设备选型； 3、空调系统方式确定； 4、热、湿处理计算与设备选型； 5、气流组织计算（风口布置与选型）；
暖通空调设计教程
三、施工图设计 6、风系统管道与设备布置； 7、水系统管道布置（含设备机房）；
8、水力计算： 风系统：确定风管尺寸，校核设备参数； 水系统：确定水管规格，增压设备选型；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计院暖通设计步骤 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
鉴于设备专业在建筑设计中的一些特点，结合本公司实际，对暖通专业的工作流程及相关事项进行分析归纳。
一.建筑图纸未出，方案讨论阶段
根据工程初步方案，收集工程相关信息，包括：工程所在地区、区域；建筑物使用功能、高度、防火等级；建筑面积与工程大体费用；是否有市政热网接入及热网参数等等。
通过收集信息，初步研究暖通空调方案，包括：冷热源的选择；末端设备的选择；通风方式；防火排烟措施等。
必要时，应将结果整理，交与相关专业参考讨论。
将方案与甲方交流，最终确定采暖与制冷的方式。
二.出方案底图，开始设计阶段
根据建筑方案图，开会讨论并提出条件，包括：制冷机房的大小、冷热水管线的敷设问题、空调机房的位置、风管的布置、设备的大小、功率和重量等等。
各专业相协调后，结合甲方要求，开始设计。
设计流程：
1、估算负荷来划分出本专业的机房位置。
制冷站、换热站、锅炉房、空调机房、新风机房、冷却塔的位置及面积。
2、负荷的详细计算。
3、选择制冷设备，画制冷、供热的原理图。
大致布置冷热源的机房。
4、根据房间负荷，选择末端。
如果是空调，先画风系统平面。
5、水力计算，根据水力计算结果画水系统平面，标注相应的管径。
6、根据水力计算结果，选择最适合的水泵，布置好机房。
7、画相应的系统图，大样图与剖面图出来。
如果选择散热器采暖，根据实际情况，选择热源。
包括：锅炉房，直接接市政热网，换热站换热等。
总之，各个工程情况不尽相同，须根据具体工程做出合理设计。
三.出施工图，设计深化阶段
设计过程中，时刻保持与各专业的联系，及时对出现的问题进行协调应对，在保证暖通设计质量的前提下，尽量协调其他专业的设计。
设计说明与施工说明应对设计意图做出明确的解释说明，不得与设计图纸有出入。
根据变更，及时对设计进行调整，标明变更内容。
四.设计完成，收尾阶段
对图面细节进行细致处理，包括：字号、字高、涂层颜色、线宽、图框、会签栏、打印效果等等。
