第三章墙体结构布置

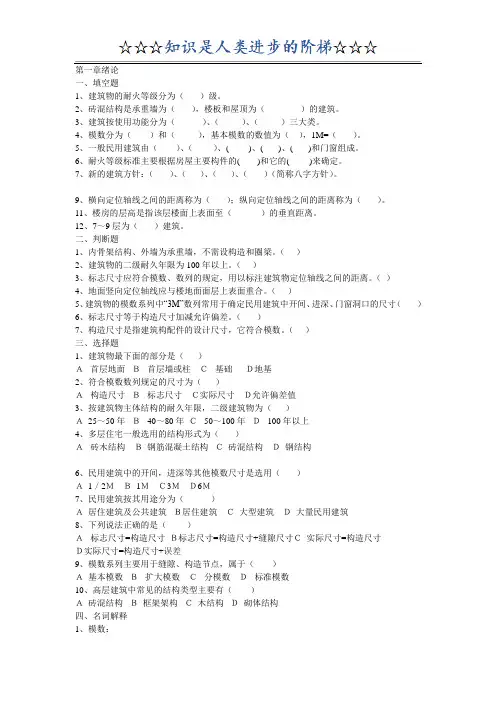

建筑构造习题
第一章绪论一、填空题1、建筑物的耐火等级分为（）级。
2、砖混结构是承重墙为（），楼板和屋顶为（）的建筑。
3、建筑按使用功能分为（）、（）、（）三大类。
4、模数分为（）和（），基本模数的数值为（），1M=（）。
5、一般民用建筑由（）、（）、( )、( )、( )和门窗组成。
6、耐火等级标准主要根据房屋主要构件的( )和它的( )来确定。
7、新的建筑方针：（）、（）、（）、（）（简称八字方针）。
9、横向定位轴线之间的距离称为（）；纵向定位轴线之间的距离称为（）。
11、楼房的层高是指该层楼面上表面至（）的垂直距离。
12、7～9层为（）建筑。
二、判断题1、内骨架结构、外墙为承重墙，不需设构造和圈梁。
（）2、建筑物的二级耐久年限为100年以上。
（）3、标志尺寸应符合模数、数列的规定，用以标注建筑物定位轴线之间的距离。
（）4、地面竖向定位轴线应与楼地面面层上表面重合。
（）5、建筑物的模数系列中“3M”数列常用于确定民用建筑中开间、进深、门窗洞口的尺寸（）6、标志尺寸等于构造尺寸加减允许偏差。
（）7、构造尺寸是指建筑构配件的设计尺寸，它符合模数。
（）三、选择题1、建筑物最下面的部分是（）Ａ首层地面Ｂ首层墙或柱Ｃ基础Ｄ地基2、符合模数数列规定的尺寸为（）Ａ构造尺寸Ｂ标志尺寸Ｃ实际尺寸Ｄ允许偏差值3、按建筑物主体结构的耐久年限，二级建筑物为（）Ａ25～50年Ｂ40～80年Ｃ50～100年Ｄ100年以上4、多层住宅一般选用的结构形式为（）Ａ砖木结构Ｂ钢筋混凝土结构Ｃ砖混结构Ｄ钢结构6、民用建筑中的开间，进深等其他模数尺寸是选用（）Ａ1／2ＭＢ1ＭＣ3ＭＤ6Ｍ7、民用建筑按其用途分为（）Ａ居住建筑及公共建筑Ｂ居住建筑Ｃ大型建筑Ｄ大量民用建筑8、下列说法正确的是（）Ａ标志尺寸=构造尺寸Ｂ标志尺寸=构造尺寸+缝隙尺寸Ｃ实际尺寸=构造尺寸Ｄ实际尺寸=构造尺寸+误差9、模数系列主要用于缝隙、构造节点，属于（）Ａ基本模数Ｂ扩大模数Ｃ分模数Ｄ标准模数10、高层建筑中常见的结构类型主要有（）Ａ砖混结构Ｂ框架架构Ｃ木结构Ｄ砌体结构四、名词解释1、模数：2、构造尺寸：3、耐火极限：4、剪力墙结构：五、简答题1、影响建筑构造的因素，包括哪三个方面？2、民用建筑主要由那几个部分组成的？3、对剪力墙的要求？一、1、4 2、砖墙、钢筋混凝土梁板3、工业建筑、民用建筑、农业建筑4、基本模数、导出模数5、基础、墙或柱、楼地层、楼梯、屋顶6、燃烧性能、耐火极限7、适用、安全、经济、美观9、开间、进深11、上一层楼面上表面12、中高层二、1、×2、×3、√4、√5、√6×、7、×三、1、C 2、B 3、C 4、C 6、C 7、A 8、B 9、C 10、B四、1、模数：选定尺度单位以作为尺度协调增值单位。
建筑识图与构造 第3版 第3章 房屋构造的基本知识
2 单、多层重要公共建筑和二类高层建筑的耐火等 级不应低于二级。
3.1.3 民用建筑的基本构造组成
屋顶：建筑物顶部 的围护和承重构件。
墙体和柱：建筑物 的承重与围护构件。
楼地层：建筑中 的水平承重构件。
基础：建筑物下 部承重构件。
门窗：均属于 非承重构件。 楼梯：楼房建筑 中的垂直交通设 施。
第三章 房屋构造基本知识
1
3.1 房屋的构造组成
2
3.2 民用建筑的定位轴线布置
3.1 房屋的构造组成
3.1.1 建筑物的分类
建筑物：指供人们生活、学习、工作、居住 以及从事各种生产和文化活动的场所。
而其它间接为人们提供服务的设施称为构筑物， 如水池、水塔、烟囱等 。
建筑物
按使用 性质
按结构 类型
普通建筑和构筑物 易于替换结构构件的建筑
临时性建筑
2、按耐火等级划分 耐火等级由组成建筑物的构件的燃烧性能和耐火极限来确定。 （1）建筑结构材料的燃烧性能 1)不燃材料：指在空气中受到火烧或高温作用时，不起火、不 燃烧、不炭化的材料，如砖、石、金属材料和其他无机材料。 2)难燃材料：指在空气中受到火烧或高温作用时，难起火、难 燃烧、难炭化的材料，当火源移走后，燃烧或微燃立即停止的 材料。如刨花板和经过防火处理的有机材料。 3)可燃材料：指在空气中受到火烧或高温作用时，立即起火燃 烧且火源移走后仍能继续燃烧或微燃的材料，如木材、纸张等 材料
墙体如果是外承 重墙，平面定位 轴线距顶层墙身 内缘120mm。
如果是非承重 墙，平面定位 轴线与顶层墙 身内缘重合。
按承重外墙处理
按非承重外墙处理
（5）带壁柱外墙的墙体平面定位轴线 ： 应与墙体内缘相重合或距墙体内缘120mm 。
建筑构造《建筑构造》第三章 墙体
四、窗台
窗洞口下部的防水和排水构造，防止雨水积聚在窗下侵 入墙身和向室内渗透，防止污染外墙面，同时也是建筑立面 重点处理的部位，有内窗台和外窗台之分。
外窗台
内窗台
窗台
外窗台
做法：通常有砖砌窗台（平砌和侧砌）和预制混
凝土窗台。
预制混凝 土窗台
平砌砖 窗台
侧砌砖 窗台
承重多孔砖 240mm(长)X115mm(宽)X90mm(厚) 178mm(长)X190mm(宽)X90mm(厚)
2.砂浆
水泥砂浆： M1—M15 凝固快、强度高、防水性能好、和易性差、
适用于基础和地下工程。
混合砂浆: M1—M15凝固较快、强度较高、防水性差、和易性好，
适用于地上和无水浸害工程。
设计要求： ①宽度一般为600~1000mm。当屋面排水方式为自由落水 时，要求其宽度比屋檐长出200mm，并大于基础底外缘宽 200mm； ②坡度一般约3％－5%； ③用混凝土做散水时，为防止散水开裂，每隔6～10m留 一条20mm的变形缝，用沥青灌实；
④在散水与墙体交接处设缝分开，嵌缝用弹性防水材料沥 青麻丝，上用油膏作封缝处理。
6、隔声: 采用多孔吸声墙体材料、高密度装饰材料，以
达到对噪声的反射和吸附；
7、环保:
（1）减少反射度极高的墙体材料，避免“光污染”； （2）杜绝使用有放射性的墙体材料； （3）淘汰或限期淘汰使用粘土墙体材料，以减少对 可耕地的蚕食和破坏；
二、墙体的结构布置 1、横墙承重
横墙承重是将楼板及屋面板等水平承重构件， 搁置在横墙上。
(a)横墙承重
2、纵墙承重 纵墙承重是楼板及屋面等水平承重构件均搁置
在纵墙上，横墙只起分隔空间和连接纵墙的作用。
第三章 墙身 的重点内容

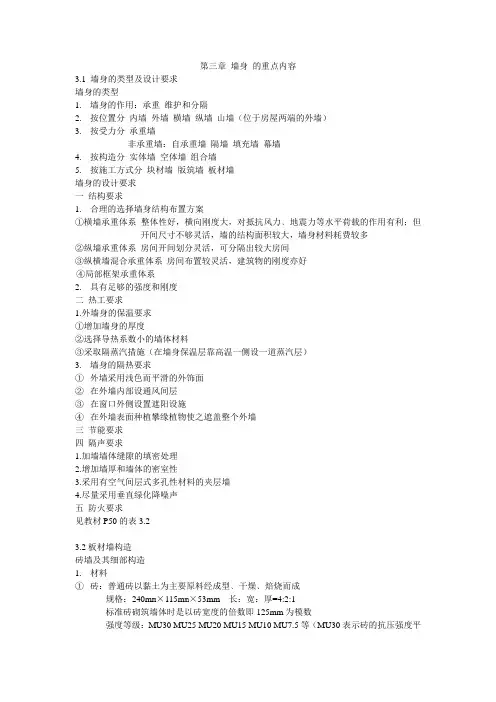

第三章墙身的重点内容3.1 墙身的类型及设计要求墙身的类型1.墙身的作用：承重维护和分隔2.按位置分内墙外墙横墙纵墙山墙（位于房屋两端的外墙）3.按受力分承重墙非承重墙：自承重墙隔墙填充墙幕墙4.按构造分实体墙空体墙组合墙5.按施工方式分块材墙版筑墙板材墙墙身的设计要求一结构要求1.合理的选择墙身结构布置方案①横墙承重体系整体性好，横向刚度大，对抵抗风力﹑地震力等水平荷载的作用有利；但开间尺寸不够灵活，墙的结构面积较大，墙身材料耗费较多②纵墙承重体系房间开间划分灵活，可分隔出较大房间③纵横墙混合承重体系房间布置较灵活，建筑物的刚度亦好④局部框架承重体系2.具有足够的强度和刚度二热工要求1.外墙身的保温要求①增加墙身的厚度②选择导热系数小的墙体材料③采取隔蒸汽措施（在墙身保温层靠高温一侧设一道蒸汽层）3.墙身的隔热要求①外墙采用浅色而平滑的外饰面②在外墙内部设通风间层③在窗口外侧设置遮阳设施④在外墙表面种植攀缘植物使之遮盖整个外墙三节能要求四隔声要求1.加墙墙体缝隙的填密处理2.增加墙厚和墙体的密室性3.采用有空气间层式多孔性材料的夹层墙4.尽量采用垂直绿化降噪声五防火要求见教材P50的表3.23.2板材墙构造砖墙及其细部构造1.材料①砖：普通砖以黏土为主要原料经成型﹑干燥﹑焙烧而成规格：240m m×115m m×53mm 长：宽：厚=4:2:1标准砖砌筑墙体时是以砖宽度的倍数即125mm为模数强度等级：MU30 MU25 MU20 MU15 MU10 MU7.5等（MU30表示砖的抗压强度平均值大于或等于30.0N／mm2）②砂浆：砌块的胶结材料有水泥砂浆、混合砂浆、石灰砂浆和黏土砂浆强度等级：M15 M10 M7.5 M5 M2.5 M1.0 M0.42.砖墙的组砌方式砖缝必须横平竖直，错缝搭接，避免通缝；砖缝砂浆必须饱满，厚薄均匀墙身细部构造1.门窗过梁①砖拱过梁（跨度≤1.2m）钢筋砖过梁（跨度≤2m）钢筋混凝土过梁（跨度不受限制）现在常用的是钢筋混凝土过梁。
房屋建筑学三章(墙体)
图3-1 外墙纵剖面二、参考答案（一）填空题非承重墙非承重墙115㎜×53㎜空体墙两道水平防潮层一道垂直防潮层1000㎜挑檐宽度＋200㎜钢筋砖过梁钢筋混凝土过梁附图3-1 勒脚与散水节点处构造2.水平防潮层的设置及构造，见附图3-2。
附图3-2 水平防潮层的设置及构造(a)卷材防潮层 (b)防水砂浆防潮层 (c)细石混凝土防潮层 (d)结构防潮层3.面砖、瓷砖贴面，见附图3-3。
附图3-3 面砖、瓷砖贴面(a)瓷砖贴面 (b)面砖贴面4.钢筋砖过梁，见附图3-4。
附图3-4 钢筋砖过梁5.附加圈梁与原圈梁间的搭接关系，见附图3-5。
附图3-6 墙身防潮层的位置(a)地面垫层为密实材料 (b)地面垫层为透水材料 (c)室内地面有高差窗台的构造，见附图3-7。
附图3-7 窗台的构造(a)平砌砖外窗台 (b)侧砌砖外窗台 (c)预制钢筋混凝土窗台、抹灰内窗台(d)不悬挑窗台 (e)抹灰内窗台 (f)采暖地区预制钢筋混凝土内窗台板附图3-8 墙体的保温构造9.构造柱的构造做法，参见附图3-9。
附图3-9 构造柱(a)L型墙处构造柱设置 (b)T型墙处构造柱设置 (c) 构造柱立面构造10.踢脚的构造做法，参见附图3-10。
附图3-10 踢脚的构造做法(a)木踢脚板 (b)石材踢脚板 (c)抹灰面踢脚板 (d)塑料面踢脚板11.散水的构造做法，参见附图3-11。
附图3-11 散水的构造做法(a)混凝土面散水 (b)石材面散水 (c)砌砖面散水12.勒脚的构造做法，参见附图3-12。
附图3-12 勒脚的构造做法(a)抹灰面勒脚 (b)饰面砖勒脚 (c)石材面勒脚附图3-13 纵墙大样图21。
《计算机辅助设计(BIM)》课件——第三章：墙体和幕墙
楼板 横墙 梁 横墙
（a）（a横）墙横承墙重承体重系体系 楼板 外纵墙 横墙 梁 横墙
（（c）c）双双向向承承重重体体系系
楼板 横墙
外纵墙 内纵墙
4. 按材料及构造方式分类
墙体按材料及构造方式的不同可分为实体墙、 空体墙和组合墙三种。实体墙由单一材料组成， 如砖墙、砌块墙等。空体墙也由单一材料组成， 既可由单一材料砌成内部空墙，也可用具有孔 洞的材料建造，如空心砌块墙等。组合墙由两 种以上材料组合而成，如钢筋混凝土和加气混 凝土构成复合板材墙，其中钢筋混凝土起承重
作用，加气混凝土起保温、隔热作用。
7.1.2 墙体的设计要求
1. 结构方面的要求
墙体既是多层砖混房屋的维护构件，也是主要的承重 构件。布置墙体时必须同时考虑建筑和结构两方面的要求， 既要满足设计的房间布置、空间大小划分等使用要求，又 要选择合理的墙体承重结构布置方案，使之能够安全承担 作用在房屋上的各种荷载，从而达到坚固耐久、经济合理 的效果。
（4）防水防潮要求。卫生间、 厨房、实验室等有水的房间的墙及 地下室的墙应采取防水防潮措施， 应选择良好的防水材料及恰当的构 造做法，保证墙体坚固、耐久，使 室内有良好的卫生环境。
3. 建筑工业化要求
墙体工程在大量的民用建筑工程中占有相当的比重， 因此建筑工业化的关键是墙体改革，必须改变手工生产 及操作，提高机械化程度，提高工效，降低劳动强度， 并采用轻质高强的墙体材料，以减轻自重，降低成本。
砖墙是脆性材料，变形能力小，如果层数过多， 重量过大，墙砖可能会破碎或发生错位，甚至整个 砖墙被压垮。特别是对于地震区，房屋的破坏程度 随层数的增多而加重，因而对房屋的高度及层数有 一定的限制。
房屋建筑学-03墙体构造
房屋建筑学-03墙体构造概述墙体是房屋建筑中的重要组成部分，起着承重、隔热、隔音等功能。
本文将介绍墙体构造的基本知识，包括墙体的分类、构造材料、施工工艺等内容。
墙体分类墙体可以根据建筑材料、结构形式等多种方式进行分类。
以下是一些常见的墙体分类：1.砖墙2.石墙3.混凝土墙4.钢筋混凝土墙5.干挂石材墙6.钢结构墙构造材料墙体的构造材料因不同类型的墙体而有所不同。
常见的墙体构造材料包括：•砖•石材•混凝土•钢筋混凝土•木材墙体建造过程墙体的建造过程可以分为以下几个步骤：1.基础施工：墙体建造开始前，需要先进行地基基础的施工。
这包括挖土、浇筑混凝土、加固地基等工作。
2.墙体布局：根据设计图纸，确定墙体的位置和尺寸，并进行墙板的定位和标记。
3.材料准备：根据墙体类型选择相应的构造材料，并准备好所需的施工工具和设备。
4.墙体搭建：根据墙体构造材料的特性，进行相应的墙体搭建工作。
比如，砖墙可以使用砖块进行砌筑，混凝土墙可以采用浇筑的方式进行施工。
5.抹灰和粉饰：墙体搭建完成后，需要进行抹灰和粉饰工作，以平整墙面，并提高墙体的美观度。
6.防水处理：根据需要，对墙体进行防水处理，以增加墙体的防潮性能。
7.粉刷和涂装：最后，对墙体进行粉刷和涂装，以增加墙体的装饰效果和保护性能。
墙体施工工艺墙体施工的工艺方法因不同类型的墙体而有所不同。
以下是一些常见的墙体施工工艺：1.砖墙施工工艺：墙体砖块的选材和搭建，砌筑工艺和接缝处理等。
2.混凝土墙施工工艺：混凝土的配制与浇筑技术，模板的搭建和拆除，墙体厚度的控制等。
3.干挂石材墙施工工艺：石材选择和加工，墙体的支撑和固定方式，干挂工艺和接缝处理等。
4.钢结构墙施工工艺：钢结构的组装和焊接技术，墙体的固定和支撑方式，防腐处理和涂装等。
墙体的特点和注意事项•墙体具有承重、隔热、隔音等功能，需要根据不同的功能需求选择合适的墙体类型和构造材料。
•墙体的施工需要严格按照设计要求和规范进行，以确保墙体的稳定性和安全性。
房屋建筑学-3-1墙体
0.5 0.5 0.5 0.0
23
（3）热工要求：
墙体的热工要求主要指墙体的保温、隔热要求
1.建筑热工设计分区 ⑴严寒地区 ⑵寒冷地区 ⑶夏热冬冷地区 ⑷夏热冬暖地区 ⑸ 温和地区
2.冬季保温设计要求：
⑴建筑物一般应设在避风、向阳地段，尽量争取主要房间有
较多日照。
⑵建筑物的外表面积与其包围的体积之比（体型系数）应尽
▪ 纵墙承重是将楼板及屋面板等水平 ▪ 承重构件均搁置在 纵墙上，横墙只
起分隔空间和连接纵墙的作用。
优点：开间划分灵活，能分隔出较大的房间，以适 应不同的需要；缺点在纵墙上开设窗口受到限制，室
内通风不易组织；
这一布置方案适用于房间较大的的建筑，如办公楼、 商店、教学楼中的教室、阅览室等。
可整理ppt
表6-1 砌体结构房屋局部尺寸要求
部位
烈度
6
7
8
9
承重窗间墙最小宽度
1.0 1.0 1.2 1.5
承重外墙尽端至门窗洞边的最小距离
1.0 1.0 1.2 1.5
非承重外墙尽端至门窗洞边的最小距离
1.0 1.0 1.0 1.0
内墙阳角至门窗洞边的最小距离
1.0 1.0 1.5 2.0
无锚固女儿墙（非出入口处）的最大高度
16
可整理ppt
17
3.纵横墙承重
这种承重方案的承重墙体由纵横两个方 向的墙体组成。
纵横墙承重方式平面布置灵活，两个方 向的抗侧力都较好。
这种方案适用于房间开间、进深变化较 多的建筑，如医院、幼儿园等。
可整理ppt
18
可整理ppt
19
4.墙与柱混合承重 房屋内部采用柱、梁组成的内框架承
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 注：1.表中Hu为变截面柱的上段高度，Hl为变截面的下段高度；
2.上端为自由端的构件，H0=2H; 3.无柱间支撑的独立砖柱在垂直排架方向的H0应按表中数 值乘以1.25后采用； 4.S为房屋横墙间距； 5.自承重墙的计算高度应根据周边支承或拉结条件确定。
• 三 混合结构房屋墙体设计
承重墙体
混合结构房屋墙体分类
自承重墙体
分隔墙体
横墙承重方案 纵墙承重方案 纵横墙承重方案
按承重墙体布置方式不同： 内框架承重方案
底部框架承重方案
第三章墙体结构布置
1、横墙承重方案
第三章墙体结构布置
• （1）荷载传递路径： • 板 横墙 基础 地基 • （2）特点： • 横墙为主要承重墙； • 横向空间刚度大，整体性好； • 结构简单，施工方便； • 房间大小固定。 • ――适用于宿舍、住宅、旅馆等居住建筑和由小房间组成的办
过横墙截面面积的50%；
• 2、横墙厚度不宜小于180mm； • 3、单层房屋的横墙长度不宜小于其高度，多层房屋
的横墙长度不宜小于横墙总高度的一半。
第三章墙体结构布置
房屋静力计算方案的分类
• 根据屋盖刚度和横墙间距划分为： • 刚性方案
• —— ＜0.33
• 刚弹性方案
• ——0.33＜ ＜0.77
业厂房等单层和多层空旷房屋。
第三章墙体结构布置
3、纵横墙承重方案
第三章墙体结构布置
• （1）荷载传递路径
• 楼（屋）面板
梁 基纵础墙 地基
横墙
• （2）特点： • 房间布置灵活； • 空间刚度和整体性好。
• ―― 适用于住宅、教学楼、办公楼及医院等建筑。
第三章墙体结构布置
4、内框架承重方案
第三章墙体结构布置
的刚度，而屋盖结构的刚度只是保证传递水平荷载时 两边纵墙位移相等。
第三章墙体结构布置
第二种情况：两端有山墙的单层房屋。
第三章墙体结构布置
• 这时，纵墙顶部的水平位移（us）不仅与纵墙本身刚度有
关，而且与屋盖结构水平刚度和山墙的刚度有很大的关系，
因此墙顶水平位移：
s
山墙顶面水平位移，取 决于山墙的刚度
• （1）竖向荷载传力路线：
路线：
屋（楼）面荷载
↗ (梁) → 外墙
↘ 基础 → 地基
↘ 梁 → 框架柱 ↗
第三章墙体结构布置
• （2）内框架承重体系特点： • 室内空间较大，梁的跨度并不相应增大 • 由于横墙少，房屋的空间刚度和整体性较差 • 由于钢筋混凝土柱和砖墙的压缩性能不同，结构易产
生不均匀的竖向变形
第三章墙体结构布置
3、2 墙、柱内力分析
• 3.2.1、房屋静力计算简图 • 第一种情况（房屋中间无横墙、两端无山墙）：
一单层房屋，外纵墙承重，屋盖为装配式钢筋砼 楼盖，两端无山墙。
• 水平风荷载传递路线：
• 风荷载 纵墙 纵墙基础 地基
第三章墙体结构布置
• 这类房屋中，荷载作用下的墙顶位移主要取决于纵墙
第三章墙体结构布置
空间性能影响系数
• 空间性能影响系数： s p • s——考虑空间工作时，外荷载作用下房屋排架水平
位移的最大值。
• p——在外荷载作用下，平面排架的水平位移。
第三章墙体结构布置
砌体房屋静力计算方案的确定
• 根据房屋空间性能影响系数ቤተ መጻሕፍቲ ባይዱ为简化房屋内力计算，
《砌体结构设计规范》GB50003－2001，按照横墙 间距S和楼屋盖类别确定了砌体房屋计算方案。
无壁柱的山墙取层高加山墙尖高度的1/2； 带壁柱山墙可取壁柱处的山墙高度。
• ② 墙柱受压构件计算高度的确定
第三章墙体结构布置
带壁柱墙或周边拉结墙
垂直排 架方向
S>2H
2H≥3S>H S≤H
有吊车的 单层房屋
变截面柱上段
弹性方案 刚性、刚弹性方案
2.5Hu
1.25Hu
2.0Hu
1.25Hu
2.5Hu 2.0Hu
• 框架和墙的变形性能相差较大，在地震时易由于变形
不协调而破坏
第三章墙体结构布置
• 以上是从大量工程实践中概括出来的几种承重方
案，设计时，应根据不同的使用要求，以及地质、材 料、施工等条件，按照安全可靠、技术先进、经济合 理的原则，对几种可能的承重方案进行经济技术比较， 正确选用比较合理的承重方案。
公楼等
第三章墙体结构布置
2、纵墙承重方案
第三章墙体结构布置
• （1）荷载传递路径： • 板 梁 纵墙 基础 地基。 • （2）特点： • 纵墙承重，横墙间距不受限制，建筑平面布置灵活； • 门窗洞口大小和位置受到限制； • 横向刚度小，整体性差。 • ――适用于教学楼、图书馆、食堂、俱乐部、中小型工
屋盖平面内产生的弯曲变 形，取决于屋盖刚度及横 （山）墙间距，屋盖刚度 愈大，横（山）墙间距愈 小，v越小
以上分析表明，由于山墙或横墙的存在，改变了水平荷载的传
递路线，使房屋有了空间作用，而且，两端山墙距离越近，或增加
越多的横墙，屋盖的水平刚度越大，房屋的空间作用越大，即空间
性能越好，则水平位移越小。
第三章墙体结构布置
3.2.2 房屋静力计算方案的确定
屋盖或楼盖类别
刚性方 刚弹性方 弹性方
案
案
案
1 整体式、装配整体和装配式无 s<32 32≤s≤72 s>72 檩体系钢筋混凝土屋盖或钢筋 混凝土楼盖
2 装配式有檩体系钢筋混凝土屋 s<20 20≤s≤48 s>48 盖、轻钢屋盖和有密铺望板的 木屋盖或木楼盖
无吊车的 单
层和多层 房屋
变截面柱下段
单跨 多跨
弹性方案 刚弹性方案
弹性方案 刚弹性方案
1.0Hl 1.5H 1.2H 1.25H 1.10H
0.8Hl 1.0H 1.0H 1.0H 1.0H
1.0Hl 1.5H 1.2H 1.25H 1.1H
刚性方案
1.0H
1.0H
第三章墙体结构布置
1.0H 0.4S +0.2H 0.6S
3 冷摊瓦木屋盖和石棉水泥瓦轻 s<16 16≤s≤36 s>36 钢屋盖
备注 S为房屋横墙间距，其长度单位为m；对无山墙或伸缩缝处无 横墙的第房三屋章墙，体应结构按布置弹性方案考虑。
3.2.3刚性和刚弹性方案的房屋时横墙
• 为保证横墙具有足够抗侧刚度 • 1、横墙中开有洞口时，洞口的水平截面面积不应超
• 弹性方案
• —— ＞0.77
第三章墙体结构布置
3.2.4 墙、柱的计算高度
• 1. 墙柱的计算高度 • ·计算高度的确定条件 • ① 墙柱端部约束支承情况
② 墙柱高度、截面尺寸及位置
第三章墙体结构布置
·计算高度的确定
• ① 构件高度H： • 房屋底层为楼顶面到基础顶面或刚性室外地面以下500mm； • 其他层为楼板或其他水平支点间的距离；
