2020年初中人教版物理九年级全册第十五章《电流与电路》测试卷
第十五章《电流与电路》测试卷一、单选题(共15小题)1.一个带正电的物体接触验电器金属球后，验电器的金属箔张开，这是因为（）A．带正电物体的电子发生了转移，使金属箔有了多余的电子B．带正电的物体的原子核发生了转移，使金属箔有了多余的原子核C．金属箔上的电子发生了转移，使金属箔缺少电子D．金属箔上的原子核发生了转移，使金属箔有了多余的电子2.现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，设计出如图所示的控制红、绿灯的电路图，你认为可行的是（）A．B．C．D．3.19世纪末汤姆孙发现了电子，人们开始研究原子内部结构．科学家提出了许多原子结构的模型，到现在最为大家接受的原子结构与下图中哪个模型最相似（）A．葡萄干布丁模型B．熟鸡蛋模型C．西瓜模型D．行星模型4.在选项图的四幅电路图中，与如图所示的实物图对应的是（）A．B．C．D．5.学校茶炉房为方便学生而设计了如图所示的电路．绿灯亮、红灯不亮，表示水已烧开，此时开关的开、闭情况是（）A． S1断开、S2闭合B． S1闭合、S2断开C． S1、S2都断开D． S1、S2都闭合6.图中所示的物品中，通常情况下属于导体的是（）A．陶瓷盘B．不锈钢锅C．玻璃杯D．木铲7.某用电器正常工作时通过的电流大约为4A，该用电器可能是（）A．手机B．节能灯C．遥控器D．电饭锅8.有一种新型的太阳能路灯，它具有光控和延时功能，当天色较暗时，光控开关自动闭合，路灯亮，4小时候后内部的延时开关自动断开，路灯熄灭，从而节约电能．以下图中能实现上述功能的电路是（）A ．B ．C ．D ．9.春节期间，为了装点家里，增加喜庆氛围，爸爸从商店买了几串小彩灯，如图所示．小明想知道这些小彩灯的连接方式，于是通过实验，作出以下几个判断，其中正确的是（ ）A ． 整串小彩灯同时亮同时灭，说明小彩灯是串联的B ． 整串小彩灯同时亮同时灭，说明小彩灯是并联的C ． 取下其中任一小彩灯，其他彩灯都不亮，说明小彩灯是串联的D ． 取下其中任一小彩灯，其他彩灯都不亮，说明小彩灯是并联的10.在如图所示的电路中，开关闭合时A 1的示数为1.2A ，A 2的示数为0.5下列判断正确的是（ ）A ． 通过L 1的电流为1.2AB ． 通过L 1的电流为0.7AC ． 通过L 2的电流为0.7AD ． 通过L 2的电流为1.2A11.小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图所示的电路．当开关S 由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（ ）A． A1的示数变大，A2的示数不变B． A1的示数变小，A2的示数变大C． A1的示数变大，A2的示数变小D． A1的示数不变，A2的示数变大12.使用电流表时若将“+”、“-”接线柱接反了，产生的后果是（）A．用电器被烧坏B．电源被烧坏C．指针反转，有可能烧坏电流表D．不影响使用，仍可正常读数13.小东在安装如图所示的电路装置时，发现导线不够长．他用下列哪个物体将A、B两点连接后，按下开关，灯泡却始终无法发亮（）A．塑料直尺B．石墨圆棒C．钢制刀叉D．银制筷子14.如图所示的实物电路连接图中，连接有错误的是（）A．B．C．D．15.下列说法中错误的是（）A．电动机是一种电源B．用电器是用电来工作的设备C．平常说的电线也叫导线D．发电机属于电源二、填空题(共3小题)16.“用电流表测电流”实验中,在连接电路时应使电键处于________状态,应使电流从电流表的________接线柱流入(选填“正”或“负”)．17.工厂里经常使用静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上，静电除尘的原理是 ______ ．18.如图所示的电路．闭合开关，电路会出现______ 故障；仅拆除导线______ ，电路是两盏电灯的串联电路；仅将导线 ______ 连接到电灯的另一端，电路是两盏电灯的并联电路．三、实验题(共3小题)19.如图是小红“探究并联电路电流特点”实验时未连好的电路，现要求灯L1和灯L2并联，且用电流表测通过灯L2中的电流．（1）请你用笔画线表示导线完成下图电路连接，并在虚线框内画出电路图．（注意：连图与画图都用铅笔）（2）实验时，连接电路前，开关应处于 ______ 状态，电流表应与被测用电器 ______ 联．（3）闭合开关后小红发现电流表如图（a）所示，出现这个现象原因是______ ．小红修改了上述错误后，闭合开关，发现电流表的示数如图（b）所示，出现这个现象的原因是 ______ ．（4）电路连接正确后，闭合开关电流表示数如图（c）所示,则通过灯L2的电流为 ______ A；再用电流表测干路中的电流时,电流表的示数如图（d）所示,通过灯L1中的电流为 ______ A．20.宝宝和玲玲同学想探究并联电路电流规律，猜想与假设：（1）宝宝同学猜想：并联电路中各支路电流相等；（2）玲玲同学猜想：并联电路干路中的电流等于各支路电流之和．设计实验与制定计划：宝宝和玲玲同学分别从实验室选取电流表3只，灯泡2只，开关1个，滑动变阻器1个，干电池，导线若干．实验电路图如图所示．进行实验与收集证据：（1）宝宝同学根据电路图连接好实验电路，连接过程中，开关应该_______；检查电路无误后，开始实验，正确读出电流表示数如下表：（2）玲玲同学根据电路图正确连接好实验电路，开始实验，正确读出电流表示数如下表：分析与论证：分析记录的实验数据，宝宝同学得出：并联电路中各支路电流相等；玲玲同学得出：并联电路总电流有时等于各支路电流之和，有时不等于各支路电流值和．评估：（1）宝宝同学得出错误的实验结论，主要原因是 ______ ；（2）玲玲同学的实验记录表格中，实验次数 ______ 读数错误，原因是 ______ ．（3）为了使实验结论更具科学性，请你提出合理化建议（1条即可）： ______ ．21.在研究串、并联电路的电流特点时，小明同学进行了以下操作：（1）小明通过比较电路中不同位置的电流表的示数来研究串联电路的电流特点，所利用的电路如图甲所示．连接电路时，开关应该___________．（2）闭合开关后，两电流表指针偏转情况如图乙所示．小明发现电流表A2的指针偏转角度比A1的小，所以他认为“串联电路电流每流经一个用电器都会减弱一些”．请指出造成他判断错误的原因是___________．（3）电流表A1的示数是___________ A．（4）更正了错误后小明同学又对并联电路的电流特点进行了探究，如下图所示，他分别测出了A、B、C处的电流I A、I B、I C，并将数据填入到下表中，接下来应该采取的操作是___________（选填对应字母）A．改变开关位置 B．更换规格不同的灯泡 C．将灯泡L1、L2的位置互换（5）最后，小明可以得出的结论是：在并联电路中___________．答案解析1.【答案】C【解析】当带正电的物体靠近验电器的金属球时，验电器的金属箔片张开角度，这是由于异种电荷相互吸引，带正电的物体上面的正电荷吸引验电器上的负电荷（自由电子），金属箔片上的电子跑到了带正电的物体上，由于验电器的金属箔片少了带负电的电子而带正电，所以金属箔张开．2.【答案】B【解析】根据生活实际我们知道，十字路口人行横道的红、绿交通信号灯是交替亮暗，两灯互不影响，因此判断红绿灯是并联连接，且都有各自的开关控制，故ACD错误，B正确．3.【答案】D【解析】卢瑟福提出了原子的核式结构模型，原子由位于原子中心的原子核与核外绕原子核运动的电子组成，其结构与太阳系相似，故D正确．4.【答案】A【解析】由实物电路图可知，电流从电源正极出发后，先通过开关，然后分成两个支路，一条流通过电流表A、灯L1回到电源负极，另一条流经灯L2再回到电源负极，故电路图A与实物电路图相符.5.【答案】A【解析】水烧开时，绿灯亮、红灯不亮说明绿灯通路，红灯被短路，即开关S1断开、S2闭合．6.【答案】B【解析】生活中常见的导体和绝缘体有：常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．常见的绝缘体包括：塑料、陶瓷、橡胶、空气、玻璃等．A、陶瓷盘是陶瓷制品，是绝缘体．不符合题意．B、不锈钢锅是金属制品，是导体．符合题意．C、玻璃杯是玻璃制品，是绝缘体．不符合题意．D、木铲是木制品，是绝缘体．不符合题意．7.【答案】D【解析】该用电器的功率P=UI=220V×4A=880W；A、手机的功率一般不超过10W，不符合题意；B、节能灯的功率在20W左右，不符合题意；C、遥控器的功率一般不超过10W，不符合题意；D、电饭煲的功率在1000W左右，符合题意．8.【答案】A【解析】电路中开关控制用电器时，开关和用电器是串联的．光控开关和延时开关同时控制一盏灯，同时符合当天色较暗时光控开关就自动闭合内部的延时开关4小时后能自动断开，所以两个开关和灯泡应该是串联的．A.光控开关、延时开关和电灯是串联的，光控开关、延时开关同时闭合时电路形成通路，电灯发光，符合题意；B.光控开关和声控开关是并联的，光暗到一定程度时都能使电灯发光，但4小时后不能自动断开，不符合题意；C.当光控开关闭合时，电灯被短路，电灯不亮，不符合题意；D.当延时开关闭合时，电灯被短路，电灯不亮，不符合题意．9.【答案】C【解析】根据电路特点分析：串联电路中各用电器要相互影响，并联电路中各用电器工作时互不影响．（1）整串小彩灯同时亮同时灭，小彩灯可以是串联的也可以是并联的，故AB错；（2）从彩灯串中取下一只小彩灯，如果整串彩灯不再发光，说明各彩灯相互影响，表明各只小彩灯是串联的；如果其他小彩灯仍然可以发光，说明各彩灯工作时互不影响．表明各小彩灯是并联，故C正确，D错误.10.【答案】B【解析】由图可知，L1与L2并联，电流表A1测的是干路电流，A2测的是通过L2的电流，则通过L2的电流为0.5A．题中已知时A1的示数为1.2A，即干路上的电流为1.2A，由并联电路电流规律：干路电流等于各支路电流之和，通过L1的电流为1.2A-0.5A=0.7A．11.【答案】D【解析】开关的断开和闭合使电路的结构发生了改变，当开关断开时，只有L1一盏灯，当开关闭合时，电路为两灯并联，干路电流增大，但对原来的灯L1不影响．所以A1的示数不变，A2的示数变大．12.【答案】C【解析】电流使用要求“+”、“-”接线柱的接法要正确，即使电流从正接线柱流入，从负接线柱流出，如果正负接线柱接反了，会使电流表指针反转，导致指针打弯甚至烧坏电流表．故该题应选C．13.【答案】A【解析】由于石墨、钢、银是导体，塑料是绝缘体，所以他用石墨圆棒、钢制刀叉、银质筷子将A、B两点连接后，按下开关，灯泡发亮；而接入塑料直尺，灯不亮．14.【答案】C【解析】AB、根据实物图可知，两灯泡串联连接，开关控制整个电路，故AB正确；C、开关闭合后，直接形成电源短路，故C错误；D、开关闭合后，两灯泡并联连接，开关控制整个电路，故C正确．15.【答案】A【解析】A.电动机是用电器，把电能转化为机械能，不是电源，故A错误，符合题意；B.用电器是用电来工作的设备，工作时将电能转化为其它形式的能，故B正确，不符合题意；C.平常说的电线也叫导线，故C正确，不符合题意；D.发电机是提供电能的装置，故D正确，不符合题意．16.【答案】断开；正【解析】连接电路时为防止接错而损坏电路元件,开关必须断开,连接电流表时应使电流从电流表“+”接线柱进“-”接线柱出．17.【答案】带电体能够吸引轻小的物体【解析】静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上，因此静电除尘的原理是带电体能够吸引轻小物体.18.【答案】短路；c；b．【解析】如图电路，闭合开关后电流将从正极开始，经开关沿e→c→b→a，回负极，所以电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路；要使电路中两灯串联，只要从电源正极流出的电流，依次先后经过灯泡，则在B、D两点之间的导线c不能连接，应拆除；要使两灯泡并联，电流从电源正极流出，分两路分别进入灯泡，则必须将导线b连接到电灯的另一端．19.【答案】（1）如图所示；（2）断开；串联；（3）电流表未校零；量程选择过小；（4）0.5；0.5．【解析】（1）从电源的正极开始连起，过开关S后分为两支：一支经过电流表、L2回到电源负极；一支直接经过灯L1回到电源负极，电路连接如图所示：电路图如下：（2）连接电路的过程中，为了保护电路，开关应处于断开状态；电流表在测量电流时，应与被测电路串联；（3）如图（a）所示，在未闭合开关前，电流表指针未指在零上，出现这个现象的原因是电流表未校零；如图（b）所示，可知电流表的指针的偏角太小，示数小于0.6A，说明量程选择过小．（4）由图（c）可知，量程为0～0.6A，分度值为0.02A，读数为0.5A，通过灯L2的电流为0.5A；如图（d）可知，量程为0～3A，分度值为0.1A，干路中的电流为1A，故根据并联电路干路电流等于各支路电流之和可知：灯L1中的电流I=1A-0.5A=0.5A．20.【答案】（1）选用了两只规格相同的灯泡；（2）3；读错了量程；（3）应该再选用不同规格的灯泡进行多次实验得出结论．【解析】（1）分析实验得到的数据可知具有特殊性，即每一次两支路电流都相等，由于并联电路各支路两端的电压相等，所以用欧姆定律可知他所选用的小灯泡规格是相同的，因此得出的实验结论不具有普遍性和科学性；（2）分析玲玲同学的实验记录表格中数据可以看出，第三次的数据明显差别很大，所以这一次是错误的，干路电流表示数比支路电流表示数小，原因只有一种就是读数时看错量程了；（3）为了使实验结论更具科学性，普遍性，应该换用不同规格的灯泡再进行多次测量得出实验结论．21.【答案】（1）断开；（2）没有考虑电流的变化，电流表选择的量程不同（3）0.5；（4）B；（5）干路电流等于各支路电流之和．【解析】（1）在连接电路时，必须断开开关；（2）由图乙所示电流表可知，指针的偏转角度不同，但电流的大小是相同的，造成他判断错误的原因是电流表选择的量程不同；（3）电流表A1的量程是0～0.6A，分度值是0.02A，示数是0.5A；（4）测出一组实验数据后，为得出普遍结论，应更换不同规格灯泡、或改变电源电压进行多次实验，测出多组实验数据，故B正确，故选B；（5）由表中实验数据可知，在并联电路中，干路电流等于各支路电流之和．11 / 11。
人教版九年级物理全一册《第十五章电流和电路》单元测试卷带答案
人教版九年级物理全一册《第十五章电流和电路》单元测试卷带答案一、单选题1．如图所示,两根被毛皮摩擦后带负电的橡胶棒相互靠近.下列说法正确的是（）A．毛皮带负电B．摩擦时，毛皮失去电子C．摩擦时,橡胶棒失去电子D．靠近时,两橡胶棒相互吸引2．下列有关电现象的说法中正确的是（）A．验电器的工作原理是同种电荷互相排斥B．电路中有电压就一定有电流C．电荷的移动形成电流D．与丝绸摩擦过的玻璃棒带负电荷3．如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是（）A．用丝绸摩擦过的玻璃棒带负电荷B．玻璃棒束缚电子的能力比丝绸强C．a、b接触时，a上的一些电子转移到b上，瞬时电流方向为b→aD．验电器的两片金属箔张开时，金属箔都带正电荷4．如图所示，闭合开关S时，灯泡L1、L2都不亮。
用一只电流表的两个接线柱上引出的导线接触a、b两点时，两灯不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。
则（）A．灯L1断路B．灯L2断路C．灯L2短路D．开关S断路5．小明对生活中的一些电路，做出以下判断，其中不正确的是（）A．厨房中的抽油烟机里有照明灯和电动机，有时只有电动机单独工作，它们一定是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．节日里装饰用的小彩灯，任何一个灯泡坏了，其他的灯泡都不能正常工作，这些小彩灯是串联的D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联6．如图甲所示，小明在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示，这个过程模拟了静电复印。
下列说法正确的是（）A．塑料板容易导电B．摩擦过程中创造了电荷C．摩擦后的塑料板和丝绸带上了同种电荷D．木屑留在塑料板上是由于带电体吸引轻小物体7．如图所示电路中，正确测量通过小灯泡L电流的电路是（）A．B．C．D．8．如图所示的电路中，当开关S闭合后，三个电流表的示数分别为I1、I2、I3，则它们的关系是A．I1=I2=I3B．I1<I2<I3C．I1>I2>I3D．I1－I2=I39．如图所示的电路中，电源两端电压为3V，小灯泡L1、L2单独工作时两端允许所加的最大电压为3V，闭合开关S，小灯泡L1、L2均发光，再闭合开关S1，则不可能出现的情况是（）A．小灯泡L1变亮B．小灯泡L2不发光C．小灯泡L2灯丝烧断D．电流表指针反方向偏转10．如图所示的电路,下列说法不正确的是A．若开关S1、S3断开,S2闭合，则两灯串联B．若开关S1、S3闭合,S2断开，则两灯并联C．当三个开关都闭合时,只有灯L2发光D．若开关S1、S2闭合,S3断开,只有灯L2发光二、填空题11．丝绸摩擦过的有机玻璃棒因（选填“失去”或“得到”）电子从而带上电。
2020年人教版九年级物理全册第十五章电流和电路 单元测试卷及答案

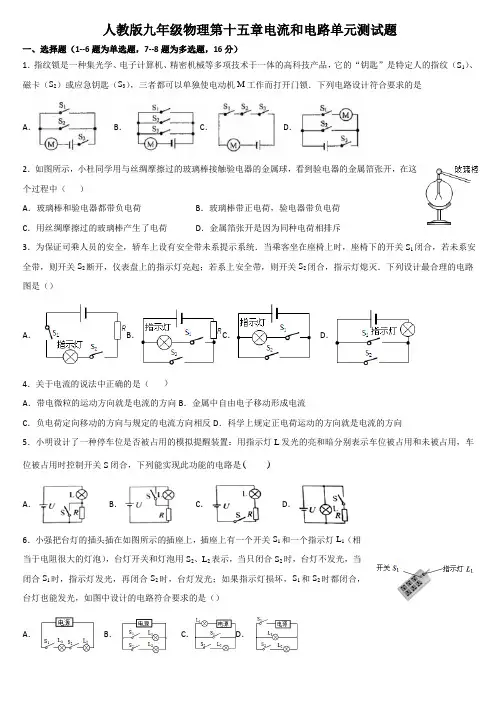

人教版九年级物理第十五章电流和电路单元测试题一、选择题（1--6题为单选题，7--8题为多选题，16分）1．指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁．下列电路设计符合要求的是A．B．C．D．2．如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A．玻璃棒和验电器都带负电荷B．玻璃棒带正电荷，验电器带负电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．金属箔张开是因为同种电荷相排斥3．为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是（）A．B．C．D．4．关于电流的说法中正确的是（）A．带电微粒的运动方向就是电流的方向B．金属中自由电子移动形成电流C．负电荷定向移动的方向与规定的电流方向相反D．科学上规定正电荷运动的方向就是电流的方向5．小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S闭合，下列能实现此功能的电路是()A．B．C．D．6．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡），台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（）A．B．C．D．7．如图所示的串联电路，闭合开关后两个灯泡正常发光，则A．通过A点的电流大于通过B点的电流B．通过A点的电流等于通过C点的电流C．AB两点间的电压一定小于AC两点间的电压D．AC两点间的电压一定等于BC两点间的电压8．如图所示，已知电流表A的示数为1.5A，电流表A1的示数为0.8A，电流表A2的示数为1.2A，有关通过灯的电流的大小说法正确的是A．通过L1的电流的大小为0.3A B．通过L1的电流的大小为0.7AC．通过L2的电流的大小为0.5A D．通过L3的电流的大小为0.5A二、填空题（14分）9．如图所示，电灯L1、L2、L3的连接方式是_____，电流表A1是测量_____的总电流，若将两个开关都闭合时，A1和A2的示数分别为5A和4A，若将控制L1的开关断开发现A2的示数减少了1A，那么两开关都闭合时流过L3的电流为_____A。
人教版九年级物理全一册《第十五章电流和电路》章节检测卷(附带答案)
人教版九年级物理全一册《第十五章电流和电路》章节检测卷(附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．用电流表测量通过灯L1的电流，下列电路中正确的是（）A．B．C．D．2．用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开，如图所示，下列说法中正确的是（）A．橡胶棒在与毛皮摩擦的过程中创造了电荷B．在摩擦的过程中，毛皮上的电子转移到橡胶棒上C．验电器的工作原理是异种电荷相互排斥D．在橡胶棒与金属球接触的瞬间，金属杆中电流的方向从上往下3．为探究串联电路电流特点，小华设计了如图的电路。
下列关于实验的说法，正确的是A．最好选用型号相同、量程相同的三个电压表测量B．最好选用型号相同、量程相同的三个电流表测量C．L l和L2应为型号不同的灯泡，通过灯泡亮暗判断电流大小D．L l和L2应为型号相同的灯泡，通过灯泡亮暗判断电流大小4．在如图所示的电路中，当开关S闭合后，灯泡L1和灯泡L2均正常发光。
一段时间后，其中一盏灯突然熄灭，电流表和电压表的示数均不变，则故障的原因可能是（）A．灯泡L1的灯丝断开B．灯泡L2的灯丝断开C．灯泡L1短路D．灯泡L2短路5．下列有关电流的说法错误的是（）A．电荷的定向移动形成电流B．电路中有电源才可能有持续电流C．干电池内、外的电流都是从正极流向负极D．电流方向与正电荷定向移动的方向相同6．在电路中能起到控制电路通断作用的元件是（）A．干电池B．闸刀开关C．白炽灯D．铜导线7．如图开关由闭合到断开，电流表A1、A2的示数I1、I2的变化为（）A．I1变小，I2变大B．I1不变，I2变大C．I1变大，I2变小D．I1不变，I2变小8．某种家用照明灯的控制开关上有一个指示灯，熄灭后，由指示灯发出的微弱光能指示照明灯控制开关位置，当照明灯发光时，发现这个指示灯是不发光的，那么下列说法中正确的是（）A．照明灯与指示灯是并联的B．照明灯与指示灯是串联的C．控制开关与指示灯是并联的D．控制开关与指示灯是串联的9．在如图所示的电路中，电流表测量的是（）A．通过灯L1和灯L2的电流之和B．通过灯L1和灯L2的电流之差C．通过灯L1的电流D．通过灯L2的电流10．如图，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。
2020级人教版本物理九年级全一册第十五章《电流与电路》测试卷
第十五章《电流与电路》测试卷一、单选题(共15小题)1.如图所示，下列说法中正确的是（）A．开关闭合，三灯都发光，L1、L2先并联，再与L3串联B．开关闭合，三灯都发光，L1、L2、L3是并联C．开关闭合，L1、L2被短路，只有L3发光D．开关闭合，L2、L3被短路，只有L1发光2.在静电感应现象中，下列说法中正确的是（）A．导体内的自由电子在外电场的作用力下发生定向移动，导致电荷在导体内发生重新分布B．当达到静电平衡时，导体内部靠近导体表面处的场强不为零C．当达到静电平衡时，导体上集聚正电荷的一侧电势高于集聚负电荷的一侧D．当达到静电平衡时，导体内电场方向由集聚正电荷的一侧指向集聚负电荷的一侧3.下列关于电流的说法中正确的是（）A．正电荷的移动就形成了电流B．负电荷的定向移动不能形成电流C．负电荷定向移动时形成的电流方向无法确定D．只要电荷发生了定向移动就形成了电流4.如图轻质塑料小球甲、乙处于静止状态．关于小球带电情况，下列判断正确的是（）A．甲、乙都不带电B．甲带电，乙不带电C．甲、乙都带电，并带有同种电荷D．甲、乙都带电，并带有异种电荷5.下列物品中，在通常情况下属于绝缘体的是（）A．铝线B．盐水C．湿木D．陶瓷6.实验时用铜导线连接电路元件，导线中的铜属于（）A．导体B．半导体C．绝缘体D．超导体7.与实物图对应的电路图是（）A．B．C．D．8.某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（）A．B．C．D．9.如图电路中，如要测量通过灯泡L1的电流，应把电流表串联在电路中的（）A．a处B．b处C．c处D．d处10.下列说法中正确的是（）A．只有导体才是重要的电工材料，绝缘体不是B．绝缘体的电阻远远大于导体的电阻C．铅笔芯、塑料瓶盖、玻璃都是绝缘体D．电路中电阻太大的材料最好不用11.如图所示的电路中，当开关闭合后哪一个电路会烧坏电源（）A．B．C．D．12.下列说法正确的是（）A．静电感应不是创造了电荷，而是电子从物体的一部分转移到另一部分引起的B．感应起电是创造了电荷C．摩擦起电是创造了电荷D．以上说法都不对13.如图，三个不同的灯泡接在电源上，A1的示数为I1，A2的示数为I2，A3的示数为I3，各表读数关系正确的是（）A．I1=I2=I3B．I1=I2+I3C．I3＞I2＞I1D．I1＞I2＞I314.下列四组物体中，都属于绝缘体的一组是（）A．碳棒、大地、油B．水银、空气、水C．陶瓷、干木、塑料D．人体、陶瓷、玻璃15.如图是闪电电流通过避雷针的示意图，已知云层带正电荷，下列说法中正确的是（）A．雷电电流具有很大的电能，但对人体没有任何危险B．正电荷从云层定向移动到大地，电流的方向是从云层流向大地C．避雷针中电流是由于正、负电荷同时定向移动形成的D．云层带正电是因为它失去电子，正电荷数比负电荷数多二、填空题(共3小题)16.学校保安人员使用的手电筒不发光了，请你帮助他们找出原因．（1）根据图甲中手电筒的结构示意图，将乙图中的电路图补画完整．（2）写出手电筒不发光的两种可能原因．①_____________________________________________；①_____________________________________________．17.如图所示是电吹风的简化电路图，A是风扇的电动机，B是电热丝．要吹热风应闭合开关______ ，此时A与B______ 联在电路，若通过干路的电流为5A，通过B的电流为4.5A，则通过A的电流为 ______18.下列器件中，属于电源的是 ______ ，属于用电器的是 ______ （只填序号）A．发电机； B．门铃； C．电池； D．电视机； E．电流表； F．导线； G．开关．三、实验题(共1小题)19.小余和小乐按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示．（1）在连接电路的过程中，开关应该 ______ ．（2）在使用电流表测电流的实验中，小余试触时电流表的指针向着没有刻度的一侧偏转，如下图所示，根据你的分析，你认为原因可能是 ______ ．（3）在实验过程中他们连接了如下图所示的电路，闭合开关后，观察到灯L2______ （选填“发光”或“不发光”）；通过分析电路连接情况，该电路存在的问题是：______ （写出一条即可）．请在图上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器．（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）．（4）他们改正错误后把电流表分别接入到电路中的A、B、C处，测出它们的电流，见下表：通过对上面数据的分析，可以得出的结论是： ______ ；在实验中可以采用______ 的方法改变A、B、C处电流的大小从而进行多次实验；多次测量的目的是： ______ ．四、作图题(共1小题)20.某种浴霸，要求有高温和低温2个加热档位，且低温档可调温．当浴霸通电时，指示灯发光．现在，给你1个单刀单掷开关S1、1个单刀双掷开关S2、1个发热电阻R、一个滑动变阻器R1、小灯泡L、导线若干，用电池组代替电源．请你设计上述电路，并将电路图画在方框内.答案解析1.【答案】B【解析】由电路图可知，当开关闭合后，电路有三条路径，一条是经过灯泡L1，一条是经过灯泡L2，还有一条是经过灯泡L3，回到电源负极，三只灯泡工作时互不影响，是并联；故选项B正确，选项ACD错误．2.【答案】A【解析】导体内的自由电子在外电场的作用力下发生定向移动，导致电荷在导体内发生重新分布，符合静电感应现象的实质，故A正确；当达到静电平衡时，感应电荷的电场与外电场大小相等方向相反，合场强处处为零，故B错误；当达到静电平衡时，导体为等势体，故C错误；当达到静电平衡时，感应电荷的电场与外电场大小相等方向相反，合场强处处为零，故D错误．3.【答案】D【解析】（1）电荷的定向移动形成电流，可以是正电荷，也可以是负电荷；也可以是正、负电荷同时向相反方向移动，故AB均不正确，D正确；（2）负电荷定向移动的方向与电流的方向相反，故C也不正确．4.【答案】C【解析】读图可知，两只小球靠近时相互排斥，说明两只小球一定是带有同种电荷．5.【答案】D【解析】常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等，常见的绝缘体有陶瓷、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限．A.铝线的材料是金属，属于导体；故A错误；B.盐水属于盐溶液，是导体；故B错误；C.湿木由于含有水分，故会导电，属于导体；故C错误；D.陶瓷是非常好的绝缘体，常用作线路安装的绝缘子；故D正确．6.【答案】A【解析】根据物质的导电性，可以分为：（1）容易导电的材料叫导体，常见的导体有金属、人体、大地、酸碱盐的水溶液等；（2）不容易导电的材料叫绝缘体，常见的绝缘体由橡胶、塑料、玻璃、油等；（3）导电性能介于导体和绝缘体之间的材料叫半导体；（4）超导材料是一种电阻为0的材料．铜是导体，容易导电，因此常被用来制造导线，所以选项A符合题意.7.【答案】A【解析】从实物图中可以看出，两只灯泡并联，开关控制干路．A．两只灯泡并联，开关控制干路，与实物图符合．B．两只灯泡并联，开关控制L2支路，与实物图不符合．C．两只灯泡并联，开关控制L1支路，与实物图不符合．D．两只灯泡串联，与实物图不符合．8.【答案】B【解析】不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，说明这两个开关都能控制指示灯，而且两开关互不影响，即两开关并联；汽车的前后转向灯可以单独工作，所以它们是并联的．拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，说明有两个开关而且一个开关控制一个灯泡，综上分析，只有B选项符合题意．9.【答案】B【解析】电流表的正确使用方法：电流表和被测量的用电器串联；让电流从“+”接线柱流入，从“-”接线柱流出；不能超出电流表的最大量程；绝对不允许不经过用电器而直接把电流表连在电源的两极上．要想测量L1的电流，就应该把电流表和L1串联在电路中．A、在a处时，电流表是串联在干路上，测的是总电流；B、在b处时，电流表和L1串联，测的是L1中的电流；C、在c处时，电流表和L2串联，测的是L2中的电流；D、在d处时，电流表是串联在干路上，测的是总电流．10.【答案】B【解析】A、良好的导体和绝缘体都是重要的电工材料，故A错误；B、导体容易导电，对电流的阻碍作用小，电阻小，而绝缘体不容易导电，对电流的阻碍作用很大、电阻大，故B正确；C、塑料瓶盖、玻璃都是绝缘体，铅笔芯是导体，故C错误；D、电阻大的材料在电路中也有一定的作用，如电炉丝等，故D错误．11.【答案】B【解析】A、闭合开关，电路正常工作，不会烧坏电源，A不符合题意；B、闭合开关，会发生电源短路，不经用电器直接构成回路，会烧坏电源，B符合题意；C、闭合开关，两灯泡并联，电路正常，不会烧坏电源，C不符合题意；D、闭合开关，右侧灯泡短路，左侧灯泡仍正常接入电路，不会烧坏电源，C不符合题意．12.【答案】A【解析】静电感应不是创造了电荷，而是电子从物体的一部分转移到另一部分引起的，A正确，D 错误；根据电荷守恒定律：电荷既不能被创造，也不能被消灭，只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，BC错误．13.【答案】D【解析】由图可知三灯泡并联，A3测通过L3的电流，A2测通过L2和L3的两个支路电流之和，故一定有：I2＞I3；A1测通过三个灯泡的总电流，故一定有：I1＞I2；所以，I1＞I2＞I3.14.【答案】C【解析】根据导体和绝缘体的定义进行判断，即容易导电的物体是导体；不容易导电的物体是绝缘体.A、碳棒、大地容易导电，是导体，油不容易导电，是绝缘体，故A不符合题意．B、水银、水容易导电，是导体；空气不容易导电，是绝缘体，故B不符合题意．C、陶瓷、干木、塑料不容易导电，是绝缘体，故C符合题意．D、人体容易导电，是导体；陶瓷、玻璃不容易导电，是绝缘体，故D不符合题意．15.【答案】D【解析】A、雷电电流具有很大的电能，人一旦遭雷电击中就会有生命危险，该选项说法不正确；B、云层带正电荷，避雷针工作时尖端放电，负电荷从大地定向移动到云层，因此电流的方向是从云层流向大地，该选项说法不正确；C、避雷针采用金属制作，它的电流是内部的自由电子定向移动形成的，该选项说法不正确；D、云层带正电，是因为它失去电子，正电荷数比负电荷数多，该选项说法正确．16.【答案】（1）（2）①电池没电；①小灯泡烧坏了．【解析】（1）手电筒电源是干电池，用电器是小灯泡，将电源、开关、灯泡依次连接，电路图如图：（2）电筒不发光的原因可能是电源、开关、导线或用电器的原因，手电筒的电源是干电池，用电器是小灯泡，开关是手电筒上的按钮，可能是他们出了问题．17.【答案】S1和S2；并；0.5A．【解析】这是A和B组成的并联电路，S1在干路上，S2在B所在的支路上．当S1闭合，S2断开时，B所在支路没有接通，只有A工作，吹出的是冷风；当S1和S2都闭合时，A与B并联，同时工作，吹出的是热风；当S2闭合，S1断开时，A、B两用电器都不工作．因为并联电路中，干路电流等于各支路电流之和，所以通过A的电流为5A-4.5A=0.5A．18.【答案】A、C；B、D．【解析】发电机、电池都是电路中的电源；门铃、电视机是电路中的用电器；导线是输送电能的；开关是控制电路通断的装置；电流表是电路中电流大小的测量仪器．19.【答案】（1）断开；（2）正、负接线柱接反了；（3）不亮；A2、L2被短路；如图：（4）并联电路干路电流等于各支路电流之和；换灯泡；找规律．【解析】（1）为保护电路，连接电路时开关要断开；（2）闭合开关，发现电流表指针偏向表盘左侧，说明电流表的正负接线柱接反，此时，断开开关，将连接电流表的两根导线对换连接；（3）通过分析可以得出，应将A1、L1之间的连线改接到灯L1右接线柱或开关的右接线柱．如图：（4）由实验数据可知，并联电路中干路电流等于各支路电流之和；测量三次的目的是：避免实验现象的偶然性，得到正确的结论，在实验中我们可以采用换用不同的灯泡的方法改变电流的大小进行实验；多次测量的目的是为了找出规律．20.【答案】【解析】当浴霸通电时，指示灯发光．说明总开关S1与指示灯串联在电路中；有高温和低温2个加热档位，则将开关S2串联通过的两个位置分别分为高温和低温，则低温档可调温，处于高温状态时，通过开关S2只将发热电阻R连入，当低温档可调温时，说明通过开关S2，将滑动变阻器与发热电阻R串联接入电路，综合分析可知：该电路组成是：电源、开关S1、开关S2、发热电阻R、滑动变阻器组成串联电路，用一条导线与滑动变阻器并联，据此作出电路图．。
人教版九年级物理全一册《第十五章电流和电路》单元测试卷(附答案)
人教版九年级物理全一册《第十五章电流和电路》单元测试卷(附答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列关于电的说法中正确的是（）A．摩擦起电的实质是创造了电荷B．电荷的移动形成电流C．同种电荷相互排斥D．负电荷定向移动的方向就是电流的方向2．A是用丝绸摩擦过的玻璃棒，B、C是两个轻质泡沫小球，A、B、C三者之间相互作用时的场景如图所示。
由此可知（）A．小球B一定带负电B．小球C一定带负电C．小球C可能不带电D．小球B可能不带电3．如图所示是由一个小灯泡、一个LED（发光二极管）、水果电池、一个开关组成的电路。
闭合开关，小灯泡和LED都发光。
则对应的电路图为（）A．B．C．D．4．如图所示，用与丝绸摩擦过的玻璃棒去接触不带电的验电器A，可以看到A的金属箔张开。
再用带有绝缘手柄的金属棒把A和不带电的验电器B连接起来（）A．连接金属棒的一瞬间，B的金属箔张开是因为同种电荷相互排斥B．连接金属棒的一瞬间，金属杆中的电流方向是从B到AC．连接金属棒的一瞬间，正电荷从A流向BD．若把金属棒换成橡胶棒，连接的一瞬间，自由电子也能从B流向A5．“金陵金箔”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，不能用手直接拿取，正确拿取的方法是：手持羽毛轻轻扫过纸垫，如图甲所示；再将羽毛靠近工作台上方的金箔，羽毛即可将金箔吸住，如图乙所示。
羽毛扫过纸垫的结果和吸住金箔的原因，分别是（）A．羽毛和纸垫摩擦，只有羽毛带电而纸垫不带电B．羽毛和纸垫带同种电荷C．羽毛因摩擦带电而吸引轻小物体D．羽毛和纸垫摩擦，创造了电荷6．如图所示的电路中，闭合开关时，下列说法正确的是（）A．灯 L1与灯 L2串联B．开关只能控制灯 L2C．电流表测灯 L1的电流D．电流方向：从电流表经 a 流向开关7．如图所示，用丝绸摩擦过的干燥玻璃棒a去接触原来不带电的验电器的金属球b时，金属球b也带上了电荷。
人教版九年级物理全一册《第十五章电流和电路》章节测试卷(含答案)
人教版九年级物理全一册《第十五章电流和电路》章节测试卷(含答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1.在物理实践活动中，“创新”实验小组的同学设计并组装了一个“感应数字时钟”。
这种时钟在闭合数显开关后屏幕上能显示当前时间，在光线暗(光敏开关闭合)时还会自动发光。
下列电路 中符合要求的是( )A B C D 2．现有A 、B 、C 三个轻质小球，已知A 带负电，A 和B 互相吸引，C 和A 互相排斥，则（ ）A ．B 一定不带电，C 带正电 B ．B 可能带正电，C 带正电 C ．B 一定带正电，C 带负电D ．B 可能不带电，C 带负电3．如图所示是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。
该手电筒的工作电路图是( )ABCD（第3题图）4.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L 1和L 2中的电流分别为（ ）A. 1.2A ， 0.24AB. 0.96A ，0.24AC. 0.98A ，0.22AD. 0.24A ，1.2A数显开关光敏开关数显模块数显开关光敏开关数显模块数显开关光敏开关数显模块数显开关光敏开关数显模块5.如图所示四个电路图中，能正确测量通过L 1电流的电路是( )A.B.C. D.6．习题课上，老师让画出两个灯泡并联的电路，有四位同学画出的电路如图所示，请你判断他们画出的电路中错误的是（ ）A ．B ．C ．D ．7．如图所示电路，要使灯泡L 1和L 2组成串联电路，应该( )A ．只闭合S 1B ．只闭合S 2C ．同时闭合S 1和S 2D ．同时闭合S 2和S 38．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。
则下列判断正确的是( )A 2A 1SL 1L 21230.40.60.20甲 乙A.通过灯L 1的电流为1.5 AB.通过灯L 1的电流为0.3 AC.通过灯L 2的电流为1.2 AD.通过灯L 2的电流为0.3 A9.如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P 向左移动，下列说法正确的是（ ）A. 电流表示数变小B. 电压表示数变大C. 小灯泡变亮D. 滑动变阻器阻值变大10．在图中a 、b 、c 、d 四个圆圈中有三个相同的灯泡，一只电流表，闭合开关S 后，三个灯泡正常发光，电流表示数正常，则（ ）A ．a 、b 、c 为灯泡，d 为电流表B ．a 、b 、d 为灯炮，c 为电流表C ．a 、c 、d 为灯泡，b 为电流表D ．b 、c 、d 为灯泡，a 为电流表11．如图，比较的读数大小（ ）A ．I 1＞I 2＞I 3B ．I 1＜I 2＜I 3C ．I 1=I 2=I 3D ．I 2＜I 1＜I 312.（2024·道外区二模）妈妈最头痛的一件事是冬季做好的饭菜很快就凉了，小涵为妈妈准备了一块“暖菜宝”用于饭菜保温，如图所示。
2020届初中物理人教版本九年级全册第十五章《电流与电路》测试卷
第十五章《电流与电路》测试卷一、单选题(共15小题)1.如图是小明设计的楼梯照明电灯的四种控制电路．其中S1、S2分别为楼上和楼下的开关（都是单刀双掷开关）．要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态．在实际应用中最好的方案是（）A．B．C．D．2.如图所示电路，当开关S1、S2都闭合时，下列说法正确的是（）A．只有L1发光B．只有L2发光C． L1、L2都发光D． L1、L2都不发光3.电子的发现者是英国物理学家（）A．伦琴B．卢瑟福C．阿伏伽德罗D．汤姆生4.如图所示，开关S的作用是（）A．控制整个电路B．只控制灯L1C．只控制灯L2 D．控制L1和L25.如图所示，粗心的小强把电流表当作电压表接在了L 1的两端．此时如果闭合开关，一定会发生的现象是（ ）A ． 电源短路B ． 电流表损坏C ． L 1不亮D ． L 2的灯丝烧断6.如图所示，是一种门铃按钮开关构造的截面图，下面说法正确的是（ ）A ． A 、B 是导体，C 、D 是绝缘体B ．C 、D 是导体，A 、B 是绝缘体 C ． A 、D 是导体，B 、C 是绝缘体 D ． A 、B 、C 、D 都是导体7.小明一家搬进刚装修完的新家的这天晚上，小明闭合床头灯的开关准备坐在床头看书，可是发现卫生间的日光灯也亮了，他断开床头灯的开关，两盏灯都熄灭了；他过去闭合日光灯的开关，床头灯不亮，但日光灯更亮了．小明很想知道他的床头灯为什么会出现这种“奇怪现象”？小明家的日光灯与床头灯此时的连接电路图正确的是（ ）A ．B ．C ．D ．8.如图电路中，开关 S 闭合后，电源被短路的是（ ）A ．B ．C．D．9.关于电源和电流，下列说法中正确的是（）A．电流是由大量电荷的无规则运动形成的B．电路中只要有电源，就一定会有电流C．在电源外部，电流从电源的正极流向负极D．电流的方向总是从电源的正极流向负极10.习题课上，老师让画出两个灯泡并联的电路，有四位同学画出的电路如图所示，请你判断他们画出的电路中错误的是（）A．B．C．D．11.某仓库有前后两个门，打开一个门相当于闭合一个开关，只要有一个门打开，值班室的灯就会亮．则下列电路符合要求的是（）A．B．C．D．12.下图所示的电路元件符号中，不是用来表示用电器的是（）A．B．C．D．13.从电视机的显像管尾部的热灯丝发射出来的电子,高速撞击在电视机的荧光屏上,使荧光屏发光,则在显像管内（）A．电流方向从荧光屏到灯丝B．电流方向从灯丝到荧光屏C．显像管内是真空,无法通过电流D．电视机使用的是交流电,显像管中的电流方向不断变化14.击剑比赛中，若甲方的剑击中乙方导电服时，乙方指示灯亮（甲方的剑相当于如图中的开关“S 甲”，控制乙方指示灯“L乙”），反之亦然，如图中能反映此工作原理的电路图是（）A．B．C．D．15.在如图所示的各电路中，两个灯泡属于并联的是（）A．B．C．D．二、填空题(共3小题)16.在闭合电路中，电源外部的电流方向是从电源的 ______ 极流向 ______ 极．物理上规定 ______ 定向移动的方向为电流的方向．17.如图所示，大多数汽车都配有倒车雷达，倒车时挂入倒车挡，车尾的3～5个探头通过发出并接收反射回来的超声波，从而确定车尾离障碍物的距离并通过蜂鸣器发出警告音．挂挡器相当于电路中的________．18.工厂里经常使用静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上，静电除尘的原理是 ______ ．三、实验题(共3小题)19.甲为探究并联电路电流规律的实验电路图．（1）若要测量干路电流，则电流表应串联在甲图中的 ______ 处（选填“A”、“B”或“C”）（2）若要测量A处的电流，在连接电路闭合开关前，发现电流表指针位置如图乙所示，调整正确后闭合开关，发现指针又偏向图乙位置，其原因是 ______ ．（3）纠正（2）中错误后，测出A、B、C三处的电流值如上表，由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，这个实验在设计方案上还存在的不足之处是：______ ．（写出一条）20.甲、乙两位同学在探究并联电路中电流的规律时，看到实验桌上的器材有：学生电源一个、开关一个、小灯泡两个、导线若干，他们交流后决定：（1）甲同学向老师报告，要求增加的元件是 ______ ；（2）甲同学率先探究并联电路中的电流规律，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了 ______ ．（3）在乙同学的协助下，甲同学终于完成了探究并联电路电流规律的正确连接．甲同学读取电流表的示数后，感觉比其它实验小组的读数大一些，于是他断开开关又仔细观察发现电流表还有0.04A的读数，这时才意识到使用电流表之前还必须 ______ ；（4）甲同学解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，C点电流如图乙所示，请帮他把数据填在表格中；（5）甲同学根据数据得出并联电路中电流的规律是：并联电路干路电流等于各支路电流之和．请你指出甲同学此实验不足之处． ______ ．21.小海和小梅一起做“探究并联电路中电流的规律”实验．（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是______ （选填“A”“B”或“C”）处的电流．（2）请在图乙中移动一根导线，测量另外一处的电流．在移动的导钱上画“×”，并用笔画线代替导线连接正确的电路．移动后电流表测量的是 ______ （选填“A”“B”或“C”）处的电流．（3）测出A、B、C三处的电流如表所示，由此得出初步结论： ______ （只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是： ______ ．（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路．利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系．请在图丙中的虚线框中画出电路图．答案解析1.【答案】A【解析】家庭电路中，开关控制灯泡时，火线首先进入开关，然后再进入灯泡，零线直接进入灯泡；单刀双掷开关的动触头（也就是单刀）一定接在火线和灯泡之间．A、此时电路处于断开状态，灯泡不能发光，当扳动S2时，电路处于闭合状态，灯泡发光．再扳动S1时，电路又处于断开状态，灯泡不能发光．符合题意；B、灯泡与火线相连，不符合安全用电原则．不符合题意；C、此时电路处于闭合状态，灯泡发光，当扳动S2时，电路处于断开状态，灯泡不能发光．再扳动S1时，电路还处于断开状态，灯泡不能发光．不符合题意；D、此时电路处于闭合状态，灯泡发光，当扳动S2时，电路处于断开状态，灯泡不能发光．再扳动S1时，电路是短路．不符合题意．2.【答案】A【解析】开关S2无论闭合或断开，它和L2都被导线短路，故灯L2中没有电流，不会发光；当S1闭合时，电路为L1的基本电路，即L1发光；因此当开关S1、S2都闭合时，只有L1发光．3.【答案】D【解析】1897年，英国科学家汤姆生首先发现了电子，故D选项正确．伦琴，德国物理学家，由于发现了X射线，为开创医疗影像技术铺平了道路，1901年被授予诺贝尔物理学奖； 1911年，卢瑟福根据α粒子散射实验现象提出原子核式结构模型；在1811年提出了一种分子假说：“同体积的气体，在相同的温度和压力时，含有相同数目的分子．把这一假说称为阿伏伽德罗定律.4.【答案】C【解析】电流从电源的正极出发，分成两路，一路流过L1，然后回到电源负极，构成一闭合回路；另一路流过开关S和灯L2，然后回到电源负极，可见S只控制灯L2．5.【答案】C【解析】如图所示，电流表并联在电灯L1两端，将电灯L1短路，L1不会发光；电流表与灯L2串联接入电路，电源不会短路，灯L2发光，电流表与灯L2不会烧坏．6.【答案】A【解析】A、B是用来连接导线的，故应是导体，C是按钮，D是外壳，为了防止触电，应是绝缘体．7.【答案】C【解析】由题意可知：床头灯开关应同时控制床头灯和日光灯即串联；日光灯的开关只能控制日光灯，即此时床头灯和日光灯并联；日光灯更亮，说明日光灯的开关使床头灯短路，综合以上，结合选项可知C选项符合题意．8.【答案】C【解析】根据电路图可知，选项AD电路图，开关闭合后，两灯正常工作，不会出现短路现象，不符合题意要求；B电路图中，开关S闭合后，电源的正负极被一条没有经过用电器的导线直接相连，造成电源短路（如图所示甲），符合题意；C选项，开关闭合后，造成部分电路短路即与开关并联的灯泡短路，不影响另一个灯泡（如图所示乙），所以选项不符合题意.本题应选C.9.【答案】C【解析】A、电荷的定向移动方向形成电流，电荷的无规则运动不会形成电流，故A错误；B、电路中有电源，如果电路没有闭合，则电路中没有电流，故B错误；C、在电源外部，电流由电源正极流向电源负极，故C正确；D、在电源的内部，电流由电源的负极流向正极，故D错误．10.【答案】B【解析】两灯泡并联接入电路中，电流有两条路径，两灯泡互不影响：A、两灯泡并联接入电路，开关只控制一条支路，连接正确，不符合题意；B、两灯泡串联接入电路，连接错误，符合题意；C、两灯泡并联接入电路，开关在干路，控制整个电路，连接正确，不符合题意；D、两灯泡并联接入电路，开关控制一条支路，连接正确，不符合题意．11.【答案】B【解析】只要有一个门打开，相当于闭合一个开关，值班室的灯就会亮．则说明两个开关互不影响，为并联，再与指示灯串联．A、两个开关都闭合时，灯泡和电源都被短路，不符合要求；B、两个开关并联后和灯串联，闭合任何一个开关，指示灯都会发光，符合要求；C、两个开关串联，只有两个开关都闭合时，指示灯才会发光，不符合要求；D、当一个开关闭合时，电源被短路，不符合要求．12.【答案】C【解析】A电动机、B灯泡、D电铃都需要用电来工作，是消耗电能的，属用电器．C电源，是提供电能的装置，不是用电器．13.【答案】A【解析】AB.电流是电荷的定向移动形成的，电流的方向规定为正电荷定向移动的方向，本题中发生定向移动的是带负电的电子，所以电流的方向与电子定向移动的方向相反，也就是从荧光屏到灯丝，故A选项正确，B选项错误．C.只要电荷发生定向移动就可以形成电流，故C错误．D.显像管中电子自始至终是从灯丝射向荧光屏的所以电流方向也是确定的，故D错误．14.【答案】B【解析】当甲方击中乙方时电路接通，故S甲与乙方指示灯串联，故S甲与乙方指示灯串联；当乙方击中甲方时电路接通，故S乙与甲方指示灯串联，故S乙与甲方指示灯串联；由此可知：甲方指示灯与乙方指示灯互不影响，所以两路并联在电源两端．15.【答案】C【解析】ABD中的两灯泡均为顺次连接，因此为串联电路，不符合题意；C中的两灯泡为并列连接，因此两灯泡形成的电路为并联电路，符合题意．16.【答案】正；负；正电荷【解析】物理学规定正电荷定向移动的方向为电流方向，所以在闭合电路中，电源外部的电流方向是从电源的正极流向负极，负电荷定向移动的方向与电流方向相反．17.【答案】开关【解析】根据题意可知，挂入倒车挡后，车尾的探头会发出并接收反射回来的超声波，所以挂档器相当于电路中的开关.18.【答案】带电体能够吸引轻小的物体【解析】静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上，因此静电除尘的原理是带电体能够吸引轻小物体.19.【答案】（1）C；（2）电流表正负接线柱接反；（3）选两个规格相同的小灯泡太特殊；只测量了一次就得出结论不具有普遍性．【解析】（1）电流表测电流时，应与被测电路串联；要测量并联电路中干路的电流，图中A、B、C三点中C点在干路上，AB两点都在支路上，因此将C点断开接入电流表．（2）由图乙所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的．（3）由表中实验数据可知，两支路电流相等，说明所选灯泡规格相同；只有一组实验数据，只进行了一次实验，实验次数太少，得出的结论不具有普遍性；20.【答案】（1）电流表；（2）断开开关；（3）调零；（4）0.5；（5）仅凭一组数据就得出实验结论，具有一定的偶然性．【解析】（1）在本实验中，必须要用电流表来测量电路中的电流，所以还需要增加的元件是电流表；（2）甲同学刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他们忘了断开开关；（3）断开开关，发现电流表还有0.04A的读数，这是因为使用电流表之前没有调零造成的，在这种情况下，电流表必须先调零，再使用；（4）读图乙可知，电流表的量程为0～0.6A，分度值为0.02A，其示数为0.5A；（5）在实验中，甲同学仅凭一组数据就得出实验结论，具有一定的偶然性，应进行多次实验，再进一步总结出普遍性的规律．21.【答案】（1）C；（2）电路连接如图：A或B；（3）IC=IA+IB；换上规格不同的灯泡多次实验；（4）电路图如图所示：【解析】（1）电流表在干路上测量干路的电流，即C点的电流；（2）让电流表测量另一处的电流，也就是测量支路的电流，左图测量的是A点的电流，右图测量的是B点的电流，电路连接如图所示：（3）并联电路中，干路电流等于各支路电流的和，即I C=I A+I B，为得出普遍结论，实验时应采用不同规格的灯泡进行多次实验；（4）在不更换电流表位置的情况下，在支路上各接一个开关即可完成实验要求，电路如图所示：。
人教版九年级物理全一册《第十五章电流和电路》章节测试卷(含答案)
人教版九年级物理全一册《第十五章电流和电路》章节测试卷（含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列说法中，正确的是（）A．摩擦起电就是创造了电荷B．金属导体中自由电子定向移动的方向与电流方向相同C．规定正电荷定向移动的方向为电流的方向D．与任何物体摩擦后的玻璃一定带正电2．如图所示，要使开关S闭合后小灯泡L能够发光，在金属夹ab间可接入的物品是（）A．棉线B．铅笔芯C．塑料尺D．干燥的小木棍3．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。
用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被吸引，下列说法正确的是（）A．吸管和橡胶棒带同种电荷B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管和餐巾纸摩擦时，吸管失电子带正电D．吸管和餐巾纸摩擦时，吸管得电子带负电4．以下电路中，电流表连接方法正确的是（）A．B．C．D．5．如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。
下列对上述实验过程的分析，错误．．的是（）A．毛皮摩擦过的橡胶棒带负电B．金属箔片张开是由于同种电荷相互排斥C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲D．若用玻璃棒连接两金属球，乙的金属箔片也会张开6．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将S2打开，两灯都会熄灭7．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L1发光、L2不发光B．闭合S1、S2时，L1、L2并联，A2测L1电流C．只闭合S2时，L1不发光、L2发光D．闭合S1、S2时，L1、L2串联，A1、A2示数相等8．如图甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.30A，0.26A B．1.04A，0.26AC．0.23A，1.06A D．0.26A，1.04A二、填空题9．如图甲所示，某同学在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，按照图案形状用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示。
人教版九年级物理全一册《第十五章电流和电路》章节练习题-带含答案
人教版九年级物理全一册《第十五章电流和电路》章节练习题-带含答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．甲、乙、丙三个轻质带电泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的情形如图所示，已知丙球带正电，则下列判断正确的是（ ）A ．甲球带正电，乙球一定带负电B ．甲球带负电，乙球可能不带电C ．甲球带正电，乙球可能不带电D ．甲球带负电，乙球一定带正电2．电路创新设计可以给我们带来很多好处，比如合江的新型电动公交车。
新型电动公共汽车的动力来源于电动机，它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。
如图中符合要求的电路是（ ）A ．B ．C ．D ．3．如图所示，某电子元件的一个节点（分支点）O 处共有三条线路，其中125mA,9mA I I ==。
以下电流中，可能为I 3大小的是（ ）A ．5mAB ．9mAC ．14mAD ．0mA4．冬奥会火炬外壳在1000 ℃的温度下不会起泡、开裂、轻盈、坚固，与该材料无关的（ ）A．导电性好B．硬度大C．耐高温D．密度小5．如图是我国自主生产的某品牌智能汽车和发动机结构简图，展现了“中国智造”的科技风采。
下列说法正确的是（）A．汽车的发动机为汽油机B．该内燃机压缩冲程中内能转化为机械能C．汽车行驶过程中能与空气摩擦创造电荷D．汽车发动机的做功冲程使汽车获得动力6．如图所示，甲是一根被毛皮摩擦过的带负电的橡胶棒，无风条件下，气球向甲靠近但未与之接触。
再用一根没有摩擦过的橡胶棒乙把甲和气球连接起来，如图所示，以下说法正确的是（）A．甲在与毛皮摩擦过程中得到了电子B．由图可以判断：气球一定带正电C．由图可知：甲与毛皮摩擦后，产生了更多的负电荷从而带电D．图中，甲有一部分电荷可以通过乙从甲移动到气球，使电荷发生转移7．下列说法中正确的是（）A．在分子、原子核和质子这些微观粒子中，空间尺度最小的是原子核B．与橡胶、塑料这些材料相比，铁更容易导热C．与陶瓷、铜这些材料相比，硅更容易导电D．人类最早发明的热机是内燃机8．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。
人教版九年级物理全一册《第十五章电流和电路》章节测试卷(有答案)
人教版九年级物理全一册《第十五章电流和电路》章节测试卷（有答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．通常情况下，下列物质属于导体的是（）A．橡胶B．纸质笔记本C．塑料D．2B铅笔芯2．家庭生活中，下列估测数据最接近实际的是（）A．初中物理课本一张纸的厚度约1cmB．人正常步行的速度约5m/sC．洗热水澡时感觉舒适的水温约40℃D．家用液晶电视机的工作电流约10A3．如图所示，电源电压保持不变，关于该电路的工作情况，下列说法中正确的是（）A．同时闭合两个开关，通过两只灯泡的电流一定相同B．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大C．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏D．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏4．如图所示为一个风扇灯，风扇和灯都有独立的开关控制，且工作时互不干扰，下列四种电路设计符合风扇灯工作要求的是（）A．B．C．D．5．如图所示，用丝绸摩擦过的干燥玻璃棒a去接触原来不带电的验电器的金属球b时，金属球b也带上了电荷。
下列说法正确的是（）A．a上的一些电子转移到b上，瞬时电流方向b→aB．a上的一些正电荷转移到b上，瞬时电流方向a→bC．b上的一些电子转移到a上，瞬时电流方向a→bD．b上的一些正电荷转移到a上，瞬时电流方向b→a6．小滨妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。
小滨急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。
下列说法正确的是（）A．胡椒粉能被塑料小勺吸引是因为胡椒粉带了电B．若塑料小勺带负电是因为它得到了电子C．塑料小勺与毛料布是通过摩擦的方法创造了电荷D．塑料小勺摩擦毛料布带了电，说明小勺是导体7．如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。
