溶胶凝胶法氧化铝分离膜制备工艺探讨
溶胶凝胶法氧化铝分离膜制备工艺探讨
随着羟基的生成 ， 进一步发生聚合反应 。 聚合反应有脱水
聚合反应 ：
Ａ （ ， ７ ） ０ ＋Ａ （ ｙ； ） ＯＨ — Ｉ Ｙ ０ ２ Ｈ） Ｉ Ｉ ２ ） Ｃ Ｉ （ Ｃ， Ｏ （ ——
维普资讯
中 国 陶瓷 工 业 ２０ ０ ７年 １ Ｏ月 第 １ 第 ５期 ４卷
ＣＨＩ ＮＡ ＲＡＭＩ Ｉ ＣＥ Ｃ ＮＤＵＳＴＲ Ｙ ｏｃ ． ０ ７ Ｖｏ ． ４ ＮＯ ５ ｔ２ ０ １１ ． ．
文 章 编号 ：０ ６ ２７ （０ ７０ — ０ ０ １０ — ８ ４ ２０ ）５ ０ １— ４ １
异丙醇铝 ： ２ 含量 ／２ ．％、 ＡＩ ０。 ＞ ４７ （ 化学纯 ．纯度 大于 ９ ％， ８ 上海化学试剂一厂） 。无水 乙醇 、 盐酸 ， 均为市售分析纯 。多孔 陶瓷载体 ： 委托有关单位研制加工 ， 其孔径分布见图 ｌ 。
铝， 加完后回流搅拌 ， 全部时间为 ｌ ， ｈ形成勃姆石沉淀。再升 温至 ９ ．ｔ，在搅拌条件下敞 口蒸发至产生 的异丙醇完全挥 ２＇ ５２
反应 ， 生成勃姆 石（ 一 １ Ｏ 沉 淀 ， Ａ Ｏ Ｈ） 再经胶溶 剂胶溶 即可获 得勃姆石溶胶 。
些新 的陶 瓷膜材料 制备工艺 ， 使得晶粒细 小 、 孔径 均匀 、 质
量可靠的高性能陶瓷膜 的制 备成为 可能 。同时微孔氧化铝分 离膜可通过其表面的适 当改性 ，从而制 备出在高温下对某种 气体有选择渗透性的分离膜或集分离 与催化 功能 于一体 的新
２３勃姆 石 溶 胶 制 备 的 基 本 原 理 ．
氧化铝纤维 溶胶凝胶法
氧化铝纤维溶胶凝胶法以氧化铝纤维溶胶凝胶法溶胶凝胶法是一种常用的制备氧化铝纤维的方法。
溶胶凝胶法通过溶胶和凝胶两个步骤，将氧化铝纤维制备成所需的形态和结构。
本文将介绍氧化铝纤维溶胶凝胶法的原理、制备过程以及在材料科学中的应用。
一、氧化铝纤维溶胶凝胶法的原理溶胶凝胶法是一种基于溶胶-凝胶转化的制备方法。
所谓溶胶，指的是均匀分散的微米级颗粒或分子团；凝胶则是指溶胶在适当条件下形成的三维网络结构。
在溶胶凝胶法中，首先制备氧化铝的溶胶，然后通过控制溶胶的凝胶过程，使其形成纤维状结构。
二、氧化铝纤维溶胶凝胶法的制备过程1. 制备溶胶：将适量的氧化铝粉末加入有机溶剂中，并进行超声处理，使氧化铝颗粒均匀分散在溶剂中。
然后加入表面活性剂，调节溶胶的粘度和稳定性。
2. 凝胶过程：控制溶胶中颗粒的凝聚，使其形成纤维状结构。
可以通过调节溶胶的pH值、温度、浓度和溶胶的凝胶剂等条件来控制凝胶过程。
3. 凝胶成型：将凝胶体均匀地分散在模具或模板中，并进行干燥和烧结处理，最终得到氧化铝纤维。
三、氧化铝纤维溶胶凝胶法在材料科学中的应用1. 高温绝缘材料：氧化铝纤维具有优异的高温稳定性和绝缘性能，广泛应用于高温绝缘材料的制备。
2. 催化剂载体：氧化铝纤维的大比表面积和多孔性使其成为理想的催化剂载体，可用于制备高效催化剂。
3. 材料增强剂：氧化铝纤维可以作为增强剂加入到复合材料中，提高材料的力学性能和耐热性。
4. 生物医用材料：氧化铝纤维具有良好的生物相容性，可用于制备生物医用材料，如人工骨骼和人工关节等。
氧化铝纤维溶胶凝胶法是一种制备氧化铝纤维的常用方法。
通过控制溶胶的制备和凝胶过程，可以得到具有不同形态和结构的氧化铝纤维。
氧化铝纤维在高温绝缘材料、催化剂载体、材料增强剂和生物医用材料等领域有广泛的应用。
溶胶凝胶法的研究和应用对于材料科学的发展具有重要意义。
溶胶凝胶法制备氧化铝薄膜
溶胶凝胶法制备氧化铝薄膜
目前，制备氧化铝薄膜的方法很多，如化学气相沉积法、磁控溅射法、离子束溅射法、蒸发法和溶胶凝胶法等。
其中，溶胶凝胶法制备氧化铝薄膜是一种简单、经济、适用性广
的方法，逐渐成为制备氧化铝薄膜的主流方法之一。
溶胶凝胶法是一种能够从前驱体溶胶中制备出凝胶，并通过干燥、热处理等工艺，制
备出氧化物薄膜的方法。
溶胶凝胶法制备氧化铝薄膜的具体步骤如下：
1.准备前驱体：将氧化铝前驱体溶解于适当的溶剂中，制备成溶胶。
2.凝胶制备：通过水解缩合反应，使溶胶发生胶化反应，生成氧化铝凝胶。
3.涂覆基底：将制备好的氧化铝凝胶涂覆在基底上，以便形成均匀的氧化铝薄膜。
4.热处理：通过高温烧结、热退火等工艺，使氧化铝凝胶形成紧密均匀的氧化铝薄
膜。
利用溶胶凝胶法制备氧化铝薄膜，需要合适的前驱体和溶剂。
常用的前驱体有乙酸铝、乙酰丙酮铝、氯化铝等，常用的溶剂有水、正丙醇、异丙醇等。
在制备过程中，前驱体和
溶剂应配比适当，以确保溶胶的黏度和稳定性。
另外，制备过程中还需要控制溶胶的PH值、温度、干燥条件等参数，以实现制备氧化铝薄膜的控制性能。
总之，溶胶凝胶法制备氧化铝薄膜具有成本低、制备工艺简单、环境友好等优点。
与
其他制备方法相比，其制备出的氧化铝薄膜质量更加均匀，特别适用于制备大面积氧化铝
薄膜。
未来，溶胶凝胶法制备氧化铝薄膜将会在智能电子、新能源及环保等领域有更加广
泛的应用前景。
溶胶-凝胶法制备氧化铝绝缘薄膜及其电性能研究
体 集 成 电路 、 薄 膜混 合 集 成 电路 以及 一些 薄膜 化 器 件 中得 到 了 广 泛 的应 用 。然 而 要 得 到 优 质 可 靠 的元 器 件， 这 些 薄膜 应 具 备 以 下 要 求 口 ］ ： 外观光 滑、 均 匀、 致
密， 无 针孔 ； 漏 电 流小 ， 耐压强度 高； 物 理 化 学 性 能 稳 定 。氧化 铝薄 膜 由于具 有低 漏 电流 、 高击 穿 场 强 、 高化 学 稳 定性 、 耐高 温 、 耐 腐 蚀 等 优 良的物 理 化 学 性 质 ， 已
艺， 在 不 同衬底 上 制 备 了氧 化 铝 薄 膜． 通 过 ｘ 射 线 衍
射仪 （ ＸＲ Ｄ） 、 场 发 射 扫 描 电子 显 微 镜 （ Ｆ Ｅ Ｓ Ｅ Ｍ） 和 金 相
显微 镜 等手段 对 薄膜 的微 观 结构 和表 面形 貌 进行 了表
征 。结 果 表 明 ， 溶 胶一 凝 胶 法 制 得 的 薄 膜 为 无 定 形 结 构， 表 面均 匀、 致 密、 无 裂 纹 。通 过 对 薄 膜 电流 密度 与 电场和 时 间（ － ， 一 Ｅ 和‘ ， 一 ｔ ） 曲线 的测 量 ， 对 薄膜 的 电 学性
用。
将 ０ ． ０ ２ ｍｏ ｌ的异 丙 醇 铝 加 到 ５ ０ ｍＬ 乙二 醇 乙醚
中， 在７ ０ ￣８ ０ 。 Ｃ下搅 拌 ０ ． ５ ｈ ， 然后 滴 加 ０ ． ０ ２ ｍｏ ｌ 乙酰 丙酮 ， 继续搅拌 ０ ． ５ ｈ 。在搅 拌 条 件下 ， 将 １ ０ ｍＬ冰 醋
酸 滴加 到上 述 体 系 中 ， 搅拌 １ ｈ 。待胶 体 自然 冷 却 后 ，
采 用旋 转 涂 覆 工 艺 将 溶 胶 液 涂 覆 在 不 同 的 衬 底
上， 转 速为 ３ ０ ０ ０ ｒ ／ ｍｉ ｎ ， 匀 胶 时 间为 ２ ０ ｓ 。将 制 得 的湿 膜在 管 式 炉 中， １ ５ ０ ℃ 干燥 １ ０ ｍｉ ｎ ， ４ ５ ０ ℃ 热 处 理 １ ０ ｍｉ ｎ ， 去 除水 分和 大 部 分 有机 物 ， 获得 凝 胶 膜 。然 后
氧化铝标准卡片

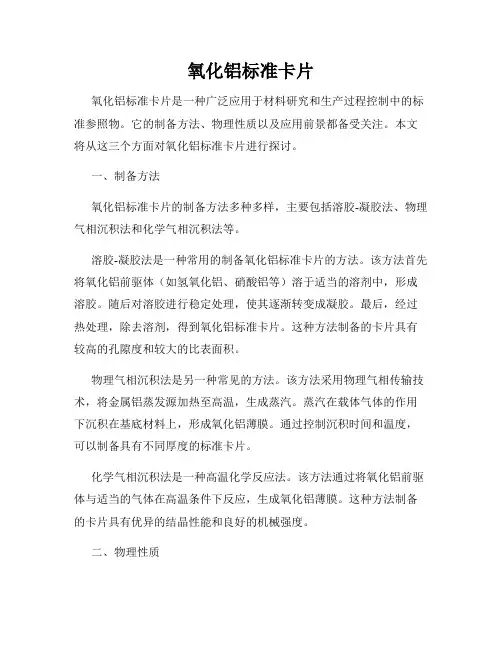

氧化铝标准卡片氧化铝标准卡片是一种广泛应用于材料研究和生产过程控制中的标准参照物。
它的制备方法、物理性质以及应用前景都备受关注。
本文将从这三个方面对氧化铝标准卡片进行探讨。
一、制备方法氧化铝标准卡片的制备方法多种多样，主要包括溶胶-凝胶法、物理气相沉积法和化学气相沉积法等。
溶胶-凝胶法是一种常用的制备氧化铝标准卡片的方法。
该方法首先将氧化铝前驱体（如氢氧化铝、硝酸铝等）溶于适当的溶剂中，形成溶胶。
随后对溶胶进行稳定处理，使其逐渐转变成凝胶。
最后，经过热处理，除去溶剂，得到氧化铝标准卡片。
这种方法制备的卡片具有较高的孔隙度和较大的比表面积。
物理气相沉积法是另一种常见的方法。
该方法采用物理气相传输技术，将金属铝蒸发源加热至高温，生成蒸汽。
蒸汽在载体气体的作用下沉积在基底材料上，形成氧化铝薄膜。
通过控制沉积时间和温度，可以制备具有不同厚度的标准卡片。
化学气相沉积法是一种高温化学反应法。
该方法通过将氧化铝前驱体与适当的气体在高温条件下反应，生成氧化铝薄膜。
这种方法制备的卡片具有优异的结晶性能和良好的机械强度。
二、物理性质氧化铝标准卡片具有一系列独特的物理性质，如晶体结构，表面形貌和化学成分。
氧化铝常见的晶体结构包括α-Al2O3和γ-Al2O3。
其中，α-Al2O3具有六方晶系，稳定性高，应用广泛。
γ-Al2O3具有立方晶系，比表面积较大，表现出优异的催化性能。
氧化铝标准卡片的表面形貌取决于制备方法和条件。
通常表现为均匀且光滑的表面，或者具有特定的孔隙结构。
这些表面形貌对卡片的功能和应用具有重要影响。
化学成分是评价氧化铝标准卡片的重要指标之一。
常规分析方法，如X射线衍射（XRD）和能谱分析（EDS），可用于定量分析卡片的化学成分。
确保化学成分的精确性和稳定性对于卡片的标准化应用至关重要。
三、应用前景氧化铝标准卡片由于其独特的物理性质，具有广泛的应用前景。
在材料研究领域，氧化铝标准卡片被广泛应用于催化剂、传感器和薄膜等领域。
溶胶凝胶法制备薄膜及涂层材料
(6)玻璃表面的平整度及光散乱 玻璃表面，由于是所谓火抛光(fire polish)， 平整度在6~10nm。如果要求玻璃表面更平滑或 大面积范围的平滑，必须进行研磨。先用SiC或 Al2O3粗磨，然后用红粉(Fe2O3)或CeO2抛光。
玻璃表面如果呈波纹状，凸起的顶部或峰顶 与凹下的底面上的反射光之间存在光程差， △=2hcos，为入射角。如果2h小于λ/8，则看 不到光散乱。
表7-1 反应体系的组成
材料 Al2O3 La2O3-Al2O3 ZrO2(Y2O3)-Al2O3 MgO-ZrO2 Y2O3-ZrO2 MgAl2O4 MgFe2O4 Mg (Fe，Al)O4 主盐 Al(NO3)3、La(NO3)3、 Al(NO3)3 、ZrOCl2、Y(NO3)3 ZrOCl2 、Mg(NO3)2、 Y(NO3)3 Mg (NO3)2 、Al (NO3)3、 Fe(NO3)3 沉淀剂 NH4OH H2C2O4 NH4OH (NH4)2CO3 成膜促进剂 聚乙烯醇（PVA） 聚乙烯醇（PVA）、 阴离子表面活性 剂 阴离子表面活性剂 聚乙二醇、甘油
SrTiO3
Li2B4O7 Al2O3-SiO2 (如莫来石等) CeO2-TiO2
7.1.2.2影响成膜性和膜结构的主要因素 采用醇盐法制备薄膜时，影响成膜性和膜 结构的主要因素仍然是溶胶的配比、溶胶 的稳定性、干燥制度、烧结制度和基体的 选择等，具体情况与7.1.1.3节讨论的相同。 此处需要强调的是溶胶的稳定性是可以工 业化最关键的前提条件。
胶粒 H2O NH4+或者NO3成膜促进剂 稳定的均匀溶胶 H2O CO2
NO3- H2O
NH3
干燥初期
快升温
慢升温
图7-1 无机前驱体Sol-Gel膜的成膜机制示意图
溶胶—凝胶法薄膜制备
溶胶—凝胶法薄膜制备摘要：随着科学技术的发展和人类社会的进步，人们对物质材料不断提出新的性能要求，材料制备的新方法、新工艺不断被应用。
特别是20世纪以来，溶胶—凝胶技术被成功地应用于制备块状多组分凝胶玻璃，得到材料界研究者的广泛关注并获得迅速发展，制备的薄膜具有普通块状材料所不具备的性能。
研究溶胶—凝胶制备薄膜技术具有十分重要的意义。
本文通过查阅文献，重点研究溶胶—凝胶法制备薄膜的基本原理、工艺以及最新研究方向。
通过本次的研究可以看出近几年来薄膜产业发展迅速，薄膜科学技术和薄膜材料已成为材料科学中最为活跃的研究领域之一。
现在对溶胶-凝胶过程的许多细节的理解还不全面还需对反应机理成核机理和产品质量的控制等方面进行深入研究。
外文摘要：With the development of science and technology and the progress of human society, people to the material continuously put forward new performance requirements, a new method of material preparation, the new technology is being applied. Especially since the 20th century, sol - gel technology was successfully applied to the preparation of glass block multicomponent gel, materials are obtained wide attention of researchers and get rapid development, preparation of thin films with the massive materials do not have the performance of the ordinary. The sol - gel preparation of thin film technology is of great significance. This article through the literature, the key research of thin film prepared by sol - gel basic principle, process and the latest research direction.It can be seen through the study of the film industry has developed rapidly in recent years, membrane science and technology and thin film material has become one of the most active area of research in material science. Now many of the details of the process of sol-gel understanding is not comprehensive to the reaction mechanism of nucleation mechanism and conduct the thorough research to the product quality control, etc.1 溶胶—凝胶薄膜制备的定义溶胶—凝胶法对我们来说并不陌生，这可以追溯到古代豆腐的制作，然而溶胶—凝胶法应用于工业方面比较晚，直到20世纪，溶胶—凝胶技术被成功地应用于制备块状多组分凝胶玻璃，得到材料界研究者的广泛关注并获得迅速发展。
溶胶-凝胶法制备氧化铝薄膜
溶胶-凝胶法制备氧化铝绝缘薄膜及其电性能研究
溶胶-凝胶法制备氧化铝绝缘薄膜及其电性能研究单威;姚曼文;胡保付;杨鹏飞;姚熹【摘要】以乙二醇乙醚为溶剂,异丙醇铝为前驱物,乙酰丙酮为螯合剂,采用溶胶-凝胶法和旋转涂覆工艺,在不同衬底上制备了氧化铝薄膜.通过X射线衍射仪(XRD)、场发射扫描电子显微镜(FESEM)和金相显微镜等手段对薄膜的微观结构和表面形貌进行了表征.结果表明,溶胶-凝胶法制得的薄膜为无定形结构,表面均匀、致密、无裂纹.通过对薄膜电流密度与电场和时间(J-E和J-t)曲线的测量,对薄膜的电学性能进行了研究.薄膜击穿场强约为2.0～3.0MV/cm,在电场强度为0.5MV/cm时,漏电流密度约为9.0×10-6 A/cm2.%Aluminum oxide thin films were prepared on various substrates by the sol-gel spin-coating process from a stable coating sol using 2-ethoxyethanol as solvent, aluminum isopropoxide as precursor and acetylace-tone as chelating agent. The microstructure and the surface morphology of sol-gel films were characterized by X-ray diffraction (XRD), field emission scanning electron microscope (FESEM) and metallurgical microscope. The results indicate that the thin films obtained are uniform, dense,crack-free and amorphous in structure. The J-E and J-t curves were measured to study the electrical properties of the films. When electric field strength is 0. 5 MV/cm, the leakage current density is about 9.0 × 10-6A/cm2. The breakdown electric field Eb of the films is in the range of 2. 0-3. 0 MV/cm.【期刊名称】《功能材料》【年(卷),期】2013(044)004【总页数】4页(P581-584)【关键词】氧化铝薄膜;溶胶-凝胶法;无定形;J-E曲线【作者】单威;姚曼文;胡保付;杨鹏飞;姚熹【作者单位】同济大学功能材料研究所,上海200092【正文语种】中文【中图分类】TB3211 引言随着无线通信技术的飞速发展，电子器件越来越朝着微型化、薄膜化、集成化的方向发展，而介质薄膜是许多新型元器件和各种集成电路的主要材料之一。
溶胶_凝胶法制备氧化铝系复合膜的研究进展
第 ３９ 卷 第 １ 期 ２００６ 年 ２ 月
江苏陶瓷 Ｊｉａｎｇｓｕ Ｃｅｒａｍｉｃｓ０６ ７
溶胶－ 凝胶法制备氧化铝系复合膜的研究进展
田秀淑 １， 吕臣敬 １， 王黔平 ２， ３ （ １．石家庄铁道学院， 石家庄 ０５００４３； ２．中国矿业大学， 北京 １０００８３； ３．河北理工大学， 唐山 ０６３０００）
２．３ ＴｉＯ２－ Ａｌ２Ｏ３ 无机膜［２０～２５］ 徐晓虹等人将一定量的钛酸四丁脂溶解于适量
的乙醇中， 然后将混合溶液注入到已加入蒸馏水的 Ａｌ２Ｏ３ 溶胶中， 然后迅速加入 ＨＮＯ３。并搅拌 ５ ｈ 以上。 ｐＨ 值大约控制在 ２ 以下， ５０ ℃加热， 在搅拌 ３ ｈ 后将 溶胶置于超声波中进行超声处理 ０．５ ｈ 可以制 得 稳 定的溶胶， 实验发现 ＴｉＯ２ 的加入可以提高复合薄膜 的光催化性能。这一现象可能与 ＴｉＯ２ 的光催化机理 有关。
纳米金属－ 陶瓷复合薄膜在光学、热学、力学、电 磁学、催化剂等领域具有潜在的应用前景， 其中， 金－
８ 江苏陶瓷 Ｊｉａｎｇｓｕ Ｃｅｒａｍｉｃｓ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
时间 。
１ 实
１１ 材 ．
验
料
面 是 由于膜 分 离过 程 在 高 温 、 蚀 性 环 境 的实 际 腐
需要 ； 另一 方面 是 由于 近 年来 发 展 起 了一些 新 的
异 丙醇 铝 ： Ｉ ３ Ａ２ 含量 ３２ ． ％、 化学 纯 ， ０ ４７ （ 纯 度大于 ９ ８％ ， 海化 学试剂 一 厂 ） 上 ；
维普资讯
第３ ６卷 第 ５期 ２０ ０ ７年 １ ０月
当
代
化
工
Ｃｏ ｔｍｐ ｒ ｒ ｈ ｍｉａ ｎ ｕ ｔｙ ｎｅ ｏ ａｙ Ｃ ｅ ｃ ｌＩ ｄ ｓｒ
Ｖ０ ． ６． １３ Ｎｏ． ５ Ｏｃｏ ｅ ， ０ ７ ｔｂｒ２ ０
溶胶 凝胶 法 氧化 铝 分 离 膜 制 备 工 艺探 讨
ｍ ， 同等 条件 下进行 ｘ ｍ） 在 一射线衍 射 分析 。
勃 姆石 溶胶 制备 的基本 原理是 使用 易水解 的
铝 金属 化合 物 （ 机盐 或金 属醇盐 ， 无 本实 验用异 丙 醇铝 ） 为 前 驱 体 与 水 反 应 ， 成 勃 姆 石 （ 一 做 生
２ 结 果 与讨 论
剂 的 种类 和 用 量 、 解 温 度 、 流 时 间 等 制 备 条 件 对 水 回
择用 Ｈ Ｉ 为胶溶 剂 ， 节溶液 ｐ Ｃ作 调 Ｈ值 为 ２ ０ ． 、 与 乙醇 体 积 量 比为 １ １水 解 温 度 为 ８ 一８ ． —３５ 水 ：、 ｏ ５℃
左右 。通过预处 理 ， 合成时间缩短 ， ６—８ｈ左右 。可 以制得微观结构性能 比较好 的 ｑ 膜 。 为
以异 丙醇 铝 为 原料 ， 溶胶 凝 胶法 在 多孔 的氧 化 用 铝 陶瓷 载体 上 制备 氧化 铝 陶瓷 膜 ， 索 了 原料 予 探 处 理工 艺和 膜制 备条 件 ， 有效 地缩短 了合 成 、 干燥
器 投
图 １ 陶瓷 载 体 孔径 分 布
Ｆｇ． Ｐ ｒ ｉｅ ｄｓｒｂ ｉｎ ｏ ｅａ ｉ ｍｂｒｎ ｉ １ ｏｅ ｓｚ ｉｔｉｕｔ ｆｃ ｒｍ ｃ ｍｅ ｏ ａｅ
用 ＰＳ ｃ Ｈ — ２型 精 密 酸 度 仪 测 定 溶 胶 的 ｐ Ｈ 值 ， Ｎ Ｇ— ｌ 用 Ｄ 型旋转 粘度 计测 定溶 胶 的粘度 。
一
声波 清洗 的干 净 。 １ ３ 勃姆 石 溶胶 制备 的基本原 理 ．
氧 化铝膜 研磨成 粉末 （ 度 ０ ０ ５—０ ０ ８ 粒 ．４ ．３
关 键 词 ： 溶 胶 一凝 胶 法 ；氧 化 铝 膜 ； 备 制
文献标识码 ： Ａ 文 章 编 号 ： １７ —４ ０２０ ）５—４５— ５ ６ １ ０６ （０７ ０ ０７ ０ 中 图 分 类 号 ： Ｔ ２ ． Ｑ０８ ８
氧化 铝是 近年 来 国 内外 研 究 较 为广 泛 的一 种 无机 分离 膜 材 料 。它 的 出现 与迅 速 应 用 。 方 一
２ １ 不 同 的原 料 预处 理 方 式对 制 备 勃母 石 凝 胶 ． 的影响
ＡＯ Ｈ） ＩＯ 沉淀 ， 再经胶 溶剂 胶溶 即可获 得勃 姆 石 溶
胶。
异 丙醇 铝吸 湿 性 白色 固体 ， 于 乙醇 、 、 溶 苯 氯
＋ 基金 项 目 ：抚 顺 市 科 学 技 术 项 目 ， 号 ：０２２３ 编 ２０００ 收稿 日期 ： ０７０ ．６ ２０ －４１ 修 订 日期 ： ０７０．３ ２０ ．５２ 作者 简 介 ：孙 彩 兰 （９７一） 女 。 教 授 ， 士 。９０年 毕 业 于 渤 海 大学 化 学 系 ， 究 方 向 ： １６ ． 副 硕 １９ 研 无机 化 学 化 工 。Ｅ—ｍａ ：ｃ ｎ０ ６ ６ ｉ ｓｌ １２ ＠１３ ｌ ａ
ｂ０
●
一
目
窄， 因此 溶胶 一凝 胶 法 被普 遍 认 为 是 制 备无 机 陶 瓷 膜 的首选 方法 ｎ 。 目前 合 成 无机 分 离 膜存 在 着 成本 高 、 开裂 、 成 时 间 长 、 胶 干 燥 的周 期 易 合 凝 较 长 等问题 ， 法 有 效 投 入 应 用 中 。本 文研 究 了 无
孙彩 兰 ，张建 中 ，白翠青
（． １ 抚顺 职 业技 术 学 院化 工 系 ，辽 宁 抚 顺 １３０ ； ２无 锡 春 蚕 教 育 公 司 ，江 苏 无 锡 ２４ ０ １０６ ． １００）
摘
要 ： 以异 丙 醇 铝 为 主要 原 料 ， 原 料 予 处 理 后 ， 溶 胶 一凝 胶 法 制 备 ｑ 膜 ， 察 胶 溶 将 用 考 膜微 观结构 的影 响。研究结果 表 明 ， 选
陶瓷 膜 材料 制 备 工 艺 ， 得 晶粒 细 小 、 使 孔径 均 匀 、 质 量 可靠 的高性 能 陶瓷膜 的制 备成 为可 能 。同时 微孔 氧化 铝 分离 膜 可 通 过 其 表 面 的适 当改 性 ， 从 而制备 出在高 温下对 某 种气体 有选 择渗 透性 的分
离 膜或 集分 离 与催化 功 能于一 体 的新型 膜 。 氧化铝 膜 的 制 备 方 法 主 要 有 固态 粒 子 烧 结 法、 阳极 氧化 法 、 学 气 相 沉 积法 、 胶 一凝 胶 法 化 溶
ｔｏ ｍ ｏ
维普资讯
４６ ７
当
代
化
பைடு நூலகம்
工
第３ ６卷 第 ５期
１ ２ 原料 和载体 的预 处理 ．
电子公 司 ， 型号 ＪＭ 一 ６０ ） 定 ； Ｓ ３０测
将 已磨 细 的异 丙 醇 铝用 无水 乙醇在 ５ ０℃ 条
件下 浸泡 １ 。 陶瓷载体 经过 酸 、 、 ２ｈ 碱 蒸馏水 和超
无水 乙醇 、 酸 、 盐 均为市 售 分析纯 。 多 孔 陶瓷载体 ： 托有关 单 位研 制加 工 ， 孔 委 其
径 分 布见 图 １ 。
。
等 。 由于 溶 胶 一凝 胶 法 能 在 低 温 （ ４ ０～６０ 约 ０ ０ ℃） 操 作 ， 其 制 备 的 无 机 膜 孔 径 小 孔 径 分 布 下 且
