[ZA]ZC2B型接地电阻表使用说明书029
ZCB型接地电阻测试仪(手摇式)说明书
五、接地电阻测量（ZC29B-2型)
2.接线一测量
1.将仪表水平放置检查检 流计是否指在零位上，否 则将指针调到零位上。 2.将倍率开关置于最大倍 率慢慢转动发电机的摇柄， 同时旋动电位器刻度盘。 使检流计指针指在“0”位 上。 3.当检流计的指针接近平 稳时，加快发电机摇柄转 速，使其达到每分钟120转， 继续转动电位器刻度盘， 使检流计平衡，此时刻度 盘的读数乘以倍率即为被 测接地电阻值。若使用“E’ 5m P’ 10m C’ 20m” 导线，测量结果乘以2倍则 是被测接地电阻值。
二、水运与航空
1．水运 (1)1872年,
轮船正招式成商立局，标志着中国新式航运业的诞生。
(2)1900年前后，民间兴办的各种轮船航运公司近百家，几乎都是
在列强排挤中艰难求生。
2．航空
(1)起步：1918年，附设在福建马尾造船厂的海军飞机工程处开始
研制 。
(2)发展水：上1飞918机年，北洋政府在交通部下设“
接地电阻测试仪的使用方法
二、接地电阻测试仪结构（ZC29B-2型) 1.接线端子 2.电位器刻度盘 3.倍率开关 4.检流计 5.摇表手柄
接地电阻测试仪的使用方法
三、接地电阻测试仪接点端子（ZC29B-2型) 1.测量接地体电阻1Ω或大于1Ω 时，E-E端子用连片短接
1.测量接地体电阻小于1Ω时， E-E端子用连片打开
3.对待测接地体进行除锈处理， 以保证电气连接可靠。
20米导线
接地电阻测试仪的使用方法
五、接地电阻测量（ZC29B-2型)
1.接线
(1)在E－E两个接线柱测量接地电 阻时，用镀铬铜板短接，并接在随 仪表配来的5m长纯铜导线上，导线 的另一端接在待测的接地体测试点 上。测量屏蔽体电阻时，应松开镀 铬铜板，一个E接线柱接接地体， 另一个E接线柱接屏蔽。 (2)P柱接随仪表配来的20m纯铜导 线，导线另一端接插针。 (3)C柱接随仪表配来的40m纯铜导 线，导线的另一端接插针2。 。
ZC29-B型接地电阻测试仪(手摇式)说明书课件资料
接地电阻测试仪的使用方法
二、接地电阻测试仪结构（ZC29B-2型)
1.接线端子
2.电位器刻度盘
3.倍率开关
4.检流计
5.摇表手柄
接地电阻测试仪的使用方法
三、接地电阻测试仪接点端子（ZC29B-2型) 1.测量接地体电阻1Ω或大于1Ω 时，E-E端子用连片短接
1.测量接地体电阻小于1Ω时， E-E端子用连片打开
五、接地电阻测量（ZC29B-2型) 3.接线二 (1) 测量屏蔽体电阻时，应 松开镀铬铜板，一个E接线 柱接接地体，另一个E接线 柱接屏蔽。 (2)P柱接随仪表配来的20m 纯铜导线，导线另一端接插 针。 (3)C柱接随仪表配来的40m 纯铜导线，导线的另一端接 插针2。
五、接地电阻测量（ZC29B-2型) 2.接线二测量
1.当测量接地电阻小于1Ω时， 应将2个E端的连接片打开，增 加一根5m导线，分别连接到被 测接地体上，以消除测量时连 接导线电阻的附加误差。 2.将仪表水平放置检查检流计 是否指在零位上，否则可将零 位调整器调到零位上。 3.将倍率开关置于最大倍率慢 慢转动发电机的摇柄，同时旋 动电位器刻度盘。使检流计指 针指在“0”位上。 4.当检流计的指针接近平稳时， 加快发电机摇柄转速，使其达 到每分钟120转，再转动电位器 刻度盘，使检流计平衡，此时 刻度盘的读数乘以倍率即为被 测接地电阻值。若使用“E’ 5m P’ 10m C’ 20m”导线， 测量结果乘以2倍则是被测接地 电阻值。 5.当刻度盘读数小于1时，应将 倍率开关置于较小一档倍率， 重新调整刻度盘以得正确读数。
五、接地电阻测量（ZC29B-2型) 2.接线一测量
1.将仪表水平放置检查检 流计是否指在零位上，否 则将指针调到零位上。 2.将倍率开关置于最大倍 率慢慢转动发电机的摇柄， 同时旋动电位器刻度盘。 使检流计指针指在“0”位 上。 3.当检流计的指针接近平 稳时，加快发电机摇柄转 速，使其达到每分钟120转， 继续转动电位器刻度盘， 使检流计平衡，此时刻度 盘的读数乘以倍率即为被 测接地电阻值。若使用“E’ 5m P’ 10m C’ 20m” 导线，测量结果乘以2倍则 是被测接地电阻值。

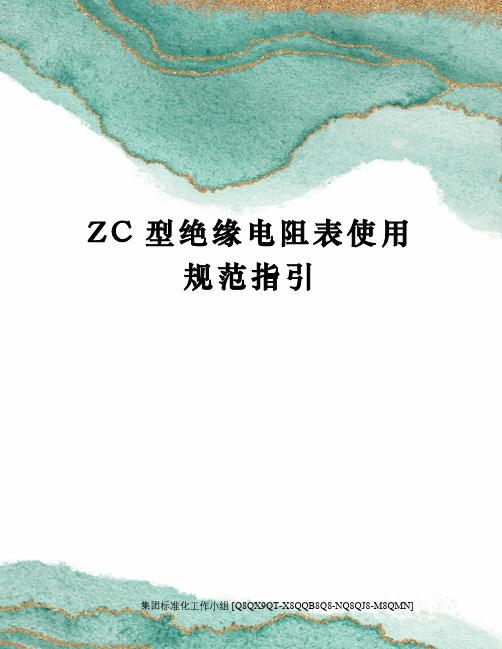

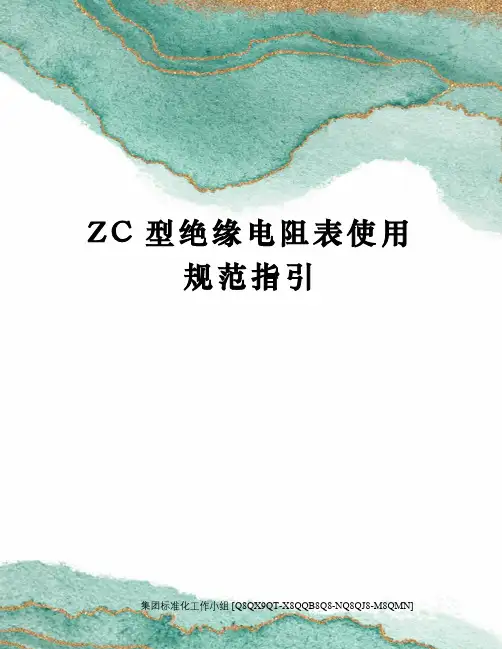

ZC型绝缘电阻表使用规范指引
Z C型绝缘电阻表使用
规范指引
集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
1．目的：
此文件制定了ZC25-4型绝缘电阻表正确使用及维护保养。
2．适用范围
此文件适用于本厂的ZC25-4型绝缘电阻表的使用及维护保养。
3．ZC25-4绝缘电阻表的使用：
使用绝缘电阻表应远离磁场安放水平位置。
依顺时针方向转动摇手柄，使速度逐渐增至每分钟120转左右，在调速器发生滑动后，即可得到稳定电阻读数。
绝缘测定：将被测定的两端分别连于“线路”及“接地”两接线柱上。
通地测定：将被测端及良好的地线依次接于“线路”及“接地”两接线柱上。
在测定特高电阻时，保护环应接于补测两端之间最内层的绝缘层上以消除因漏电而引起读数误差。
4．使用ZC25-4绝缘电阻表应注意的事项：
使用绝缘电阻表应按第3项有关使用说明操作。
绝缘电阻表是精密测量工具，因此在使用时，应轻拿轻放，杜绝重力摔、抛ZC25-4绝缘电阻表。
使用完毕后，应保持绝缘电阻表清洁，并且归位存放。
ZC29B-2接地摇表操作说明
ZC29B—2接地摇表操作说明ZC29B-2接地摇表操作说明接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。
接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。
目前传统的手摇接地摇表几乎无人使用,比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。
凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一。
以ZC29B-2型摇表测试方法如下：(1）在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。
测量屏蔽体电阻时,应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。
（2）P柱接随仪表配来的20m纯铜导线,导线另一端接插针.（3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2.2 接地电阻测试仪设置的技术要求（1）接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。
（2）每个接线头的接线柱都必须接触良好，连接牢固.(3）两个接地极插针应设置在离待测接地体左右分别为20m和40m 的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上.（4）不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。
(5）如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。
（6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置.(7）雨后连续7个晴天后才能进行接地电阻的测试。
(8)待测接地体应先进行除锈等处理,以保证可靠的电气连接。
3 接地电阻测试仪的操作要领（1)测试仪设置符合规范后才开始接地电阻值的测量。
接地电阻测量仪使用说明书
接地电阻测量仪使用说明书嘿，朋友们！今天可得好好给你们讲讲这接地电阻测量仪怎么用呀，这玩意儿可挺重要的呢，不过刚开始用的时候，那可真是能闹出不少笑话，我就先给你们唠唠我自己的一段经历吧，你们听了就知道按正确步骤用它有多关键了。
我刚到电气检修班组那会呀，师傅让我去测一下咱们车间配电箱的接地电阻，当时我心里想着，这不就是个仪器嘛，摆弄摆弄应该就能行，还挺自信地就把接地电阻测量仪给扛着去干活了。
到了配电箱那儿，我看着这测量仪，觉得它看着还挺结实的，上面有好些个按钮、旋钮啥的，我也没仔细研究，就想着赶紧开始测呗。
我先是随便找了个地方，把那测量仪就给放那了，地面还有点不平呢，我也没在意，心里就想着这能有啥影响呀。
然后我看到有两根线连着测量仪，我琢磨着这应该就是和接地的地方连的吧，就凭着感觉把其中一根线往配电箱的接地桩上一夹，另外一根线我也不知道该往哪儿弄呀，就在附近的地上随便戳了戳，想着这样应该就算是接好了吧。
弄好线之后，我瞅见测量仪上有个挺大的红色按钮，我寻思这估计就是启动测量的按钮了呀，二话不说就按了下去。
结果呢，那测量仪的显示屏上就开始乱闪数字，一会儿跳出个这个数，一会儿又蹦出个那个数，根本就稳定不下来，我当时就傻眼了呀，这咋和我想的完全不一样呢，我还以为按了按钮就能立马出个准确的数值呢。
我又试着按了按其他的一些小按钮，想着是不是哪里没设置对呀，可越按那显示屏越乱套，数字闪得我眼睛都花了，我这心里就开始着急了呀，这活儿干不好，回去师傅可得好好训我一顿了。
就在我在那儿抓耳挠腮、不知所措的时候呀，师傅过来了，一看我那副手忙脚乱的模样，又看了看我那胡乱摆放、接线的测量仪，哭笑不得地说：“你这小子呀，用这接地电阻测量仪哪能这么瞎搞呢，这可不是随便弄弄就行的呀，得按规矩来呀。
”说着，师傅就动手开始给我示范正确的做法了。
师傅先是在周围找了块比较平坦、开阔的地面，然后把测量仪稳稳地放在那儿，还特意调整了下它的位置，确保它放得四平八稳的，师傅说：“这测量仪要是放不稳，一会儿测量的时候稍微有点晃动啥的，那测出来的数据可就不准了呀，咱这是要测接地电阻，可得严谨着点儿呢。
ZC29B-2型接地摇表使用方法说明及接地电阻测试标准
ZC29B-2型接地摇表使用方法说明及接地电阻测试标准接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。
接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。
目前传统的手摇接地摇表(ZC-8)几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。
凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一.1、以ZC29B-2型摇表测试方法如下：1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。
测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。
2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。
3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。
2、接地电阻测试仪设置的技术要求1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。
2)每个接线头的接线柱都必须接触良好，连接牢固。
3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。
4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。
5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。
6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置7)雨后连续7个晴天后才能进行接地电阻的测试。
8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。
3、接地电阻测试仪的操作要领1)测试仪设置符合规范后才开始接地电阻值的测量。
2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。
ZC型接地电阻测量仪使用方法
一、接地电阻检测仪（本指导书主要介绍ZC-8型接地摇表）一、定义接地电阻测量仪也称接地摇表，主要用语直接测量各种接地装置的接地电阻值。
目前，我局的ZC-8型接地摇表有两种，一种为三个端钮；另一种为四个端钮。
二、结构ZC-8型接地电阻测量仪主要是由手摇发电机、相敏整流放大器、电位器、电流互感器及检流计等构成，全部密封在铝合金铸造的外壳内。
仪表都附带有两根探针，一根是电位探针，另一根是电流探针。
（三端钮的接地摇表）（四端钮的接地摇表）三、仪表量程ZC-8型接地摇表有两种量程，一种是0-1-10-100Ω；另一种是0-10-100-1000Ω。
我局现有的接地摇表中，三个端钮的量程为0-10-100-1000Ω；四个端钮的量程为0-1-10-100Ω。
四、正确读数ZC-8型接地摇表的数字盘上显示为1、2、3…10共10个大格，每个大格中有10个小格。
三端钮的接地摇表倍数盘内有1、10、100三种倍数；四端钮的接地摇表倍数盘内有0.1、1、10三种倍数。
在规定转速内，仪表指针稳定时指针所指的数乘以所选择的倍数即是测量结果。
如：当指针指在8.8，而选择的倍数为10时，测量出来的电阻值为8.8×10=88Ω（三端钮摇表最大倍率）（四端钮摇表最大倍率）五、对接地探针的要求用接地摇表测量接地电阻，关键是探针本身的接地电阻，如果探针本身接地电阻较大，会直接影响仪器的灵敏度，甚至测不出来。
一般电流探针本身的接地电阻不应大于250Ω，电位探测针本身的接地电阻不应大于1000Ω，这些数值对大多数种类的土质是容易达到的。
如在高土壤电阻率地区进行测量，可将探针周围的土壤用盐水浇湿，探针本身的电阻就会大大降低。
探针一般采用直径为0.5cm，长度为0.5m的镀锌铁棒制作而成。
六、仪表好坏检查1、外观检查。
先检查仪表是否有试验合格标志，接着检查外观是否完好；然后看指针是否居中；最后轻摇摇把，看是否能轻松转动。
2、开路检查。
接地摇表使用方法说明及接地电阻测试标准
接地摇表使用方法说明及接地电阻测试标准接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。
接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。
目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。
凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一。
以ZC29B-2型摇表测试方法如下：(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。
测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。
(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。
(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。
2 接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。
(2)每个接线头的接线柱都必须接触良好，连接牢固。
(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。
(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。
(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。
(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。
(7)雨后连续7个晴天后才能进行接地电阻的测试。
(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。
3 接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。
(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。
ZC29B-2接地电阻测试操作方法
ZC29B-2接地电阻测试操作方法一. 接地电阻测试仪接地电阻测试仪又叫接地电阻摇表、接地电阻表、接地摇表。
接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。
在铁塔维护过程中，要对铁塔天馈线、塔体接地体进行检测确保接地电阻小于10欧姆。
凡施工图上有防雷接地装置的通信基站、建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一。
以ZC29B-2型摇表测试方法如下：(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m 长纯铜导线上，导线的另一端接在待测的接地体测试点上。
测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。
(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。
(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。
2 接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。
(2)每个接线头的接线柱都必须接触良好，连接牢固。
(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。
(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。
(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。
(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。
(7)雨后连续7个晴天后才能进行接地电阻的测试。
(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。
3 接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。
(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。
数字接地电阻表说明书
数字接地电阻表说明书安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
一、介绍1、工作原理本表摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用DC/AC 变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。
工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。
借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。
2、使用范围本表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。
3、主要特点·结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器，使仪表有较好的抗干扰能力。
·采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。
·允许辅助接地电阻在0～2KΩ（RC），0～40KΩ（RP）之间变化，不致于影响测量结果。
·本仪表不需人工调节平衡，3(1/2)位LCD显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压。
·如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。
二、技术指标1、使用条件环境温度：0℃～+45℃相对湿度：≤85%RH2、测量范围及恒流值（有效值）电阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)电压：AC 0～20V3、测量精度及分辨率精度：0～0.2Ω≤±3%±1d0.2Ω～200Ω≤±1.5%±1d1～20V≤±3%±1d分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V4、辅助接地电阻及地电压引起的测量误差·允许辅助接地电阻RC（C1与C2之间）0～2Ω，2～20Ω≤1KΩ20～200Ω≤2KΩR P（P1与P2之间）<40KΩ误差≤±5%·允许地电压（工频有效值）≤5V 误差≤±5%5、电源及功耗最大功率损耗≤2W直流：8×1.5V(AA，R6)电池交流：220V/50Hz6．体积与重量体积：220mm×200mm×105mm重量：≤1.4kg三、使用方法1、接地电阻测量（如图一）·沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZC29B型接地电阻表使用技术指导文件
一、概述
ZC29B型系列模拟式接地电阻表功能全、准确度高，制作方便可靠，自带发电机，适合野外使用。
它可用于测量各种电力系统、电气设备、通信铁塔、高层建筑等接地系统的接地电阻，还可以测量低电阻导体的电阻值及土壤的电阻率。
ZC29B型接地电阻表由手摇发电机、电流互感器、滑线电位器及检流计等组成。
全部组织装在塑料壳内，辅助探棒及导线等装于背包内，携带极为方便。
本仪表执行标准GB/T7676-1998国家标准。
二、规格、性能及技术指标
2、使用温湿度：温度（-20—40）℃。
相对湿度≤80%。
3、检验温湿度：温度（23℃±5℃）。
相对湿度≤75%。
4、摇柄额定转速：150r/min。
5、倾斜影响：仪表向任何一方倾斜5º时，其指示值的改变量不超过准确度的50%。
6、外磁场影响：对外界磁场强度为0.4kA/m时，仪表指示值的改变量不超过准确度的100%。
7、绝缘电阻：在常温常湿下不小于30 MΩ。
8、绝缘强度：线路与外壳之间的绝缘能承受50 Hz的正弦波交流电压1kv历时1min。
9、外形尺寸：a x b x h （172x116x135）mm。
10、重量：约1.5kg（包括附件）。
三、使用说明
1、使用连接导线要求见下表：
A、标准连接导线配备：
2、接线方法（见图1）
3、被测接地极E’距电位探棒P’20米（10米）电流探棒C’40米（20米）三点成一线。
E端钮接5米导线，P端钮接20米（10米）导线，C端钮接40米（20米）导线。
连接处必须接触良好，否则测量结果不准确。
4、将仪表水平放置检查检流计是否在零位上，否则可将零位调节器调至零位上。
5、将倍率开关2置于最大倍率慢慢转动发电机的摇柄4，同时旋动电位器刻度盘1，使检流计3指针指在“0”位上。
6、当检流计的指针接近平衡时，加快发电机摇柄转速，使其达到150/min，再转动电位器刻度盘使检流计平衡，此时刻度盘的读数乘以倍率即为被测接地点的接地电阻值。
如果使用“E’5m、P’10m、C’20m”导线，其测量结果乘以2倍才是被测接地点的接地电阻值。
7、当测量接地电阻小于1Ω时，选择ZC29B-2型接地电阻表把倍率开关置于最小档（X0.1）档，将2个E端的连接片打开，增加一根5m(0.75mm²)的导线，分别连接到被测接地体上，以消除测量时连接导线电阻引起的附加电阻。
8、当检流计的灵敏度过高时，应将插入土壤中的二极探棒浅一些，当检流计的灵敏度过低时，可沿探棒注水使其湿润。
遇水泥地时可将接地探棒平放加水，并将湿毛巾等覆盖在接地探棒上在测量（注意测量误差）。
9、土壤电阻率的测量（见图2）
A、具有四个端钮的接地电阻表（1-10-100Ω、0.1-1-10Ω）可以测量土壤电阻率。
B、在被测量区沿直线埋入地下4根探棒，彼此相距“acm”，探棒的埋入深度不应超过“a”距离的1/20。
C、打开2个E连接片，用4根导线如图2所示连接到相应探测棒上，测量方法与接地电阻的测量方法相同。
所测
电阻率为：P=2πaR,式中R：接地电阻表读数（Ω）。
a:棒与帮间的距离（cm）.P:该地区的土壤电阻率。
上图所得的电阻率，可近似认为是被埋入棒之间区域的平均土壤电阻率。
10、导体电阻的测量和该表是否正常的判定（见图3）
A、对于四个端钮的仪表，E、E二端短接，P、C二端短接，将被测电阻接E、P之间即可。
B、选择好倍率开关摇动发电机摇柄150r/min。
转动电位器刻度盘使检流计指针指在“0”位上，此时刻度盘的读数乘以倍率档即为被测导体电阻。
C、接地电阻表是否正常的判定：用该表附件中的最长的40米（或20米）分别将导线头、尾连接到E、P（E、E 二端短接，P、C二端短接）之间即可。
倍率开关置于X1（或X0.1）档摇动发电机摇柄150r/min，转动刻度盘旋钮使检流计指针指在“0”位上，此时刻度盘读数乘以倍率档即为导线电阻（约1Ω或2Ω左右），说明该表为正常。
四、安全警告
1、禁止在有雷电或被测物带电时进行测量。
2、该表必须由能胜任的、经培训的人员使用，并严格按照本说明进行制作。
3、对于误用、未按本手册说明或安全规程进行测量所导致的损坏仪表或人员伤害，本公司将不承担任何责任。
4、必须阅读并理解本手册中的安全要求，且在使用本仪表时严格遵守。
五、产品成套性
1、接地电阻表壹台
2、辅助探棒贰根
3、导线 5m、20m、40m各壹根
4、使用技术指导文件壹份
5、产品合格证壹份
6、背包壹只
7、皮箱壹只
六、质量保证
1、在用户遵守使用说明及储运要求条件下，从制造厂发货之日12个月内，产品因质量不良而不能正常工作的制造厂免费为用户修理。
2、因用户使用、保管不当而损坏的公司酌情收费。
