有道精品课初中物理电路图和实物图转化专训答案解析

有道精品课初中物理电路图和实物图转化专训参考答案与试题解析一．选择题（共2 小题）1．如图所示实物图，与其一致的电路图是（）A．B．C． D．【分析】根据实物电路分析电路的连接情况，再结合各选项即可选出正确电路图。

【解答】解：由实物图可知，开关、电流表、L1、L2依次串联在电源两极上，电压表并联在L1和电流表的两端，故 B 选项图与实物图一致；A 选项图中，两灯串联，但电压表测L2两端电压，与实物图不一致；C 选项图中，两灯并联，与实物图不一致；D 选项图中，电压表测电源电压，与实物图不一致。

故选：B。

【点评】本题考查根据实物图画电路图，关键是正确分析电路的连接方式和电表的作用。

2．下列电路图中，与实物图对应的是（）A．B．C． D．【分析】由实物图分析两灯连接方式和开关的位置，分析各选项电路图，找出与实物图对应的电路图。

【解答】解：由实物图知，两灯并联，S1在L1支路上，S2在L2支路上。

A、图中两灯并联，但开关S2在干路上，与实物图不相符；B、图中两灯并联，两开关都在干路上，与实物图不相符；C、图中两灯并联，S1在L1支路上，S2在L2支路上，与实物图相符；D、图中开关S2将灯泡与S1短路，与实物图不相符。

故选：C。

【点评】本题考查根据实物图画电路图，关键是明白电路中各个用电器的连接情况和开关位置的判断。

二．多选题（共1 小题）3．如图所示，关于甲、乙电路的说法正确的是（）A．甲是串联电路，乙是并联电路B．甲是并联电路，乙是串联电路C．V2测L1和L2电压之和，A2测L1和L2的电流之和D．V1测L2和L3电压之和，A1测L1和L2的电流之和【分析】串联电路中电流只有一条路径，各元件首尾相连；并联电路中电流有两条或两条以上的路径，各用电器并列连接。

根据电流表与被测用电器串联；电压表与被测用电器并联，据此分析判断。

【解答】解：（1）利用电流流向法分析可知：图甲三只灯泡是并列连接的，电流有三条路径，开关连接在干路中，故属于并联电路；图乙中电流依次流经三只灯泡，再过开关，回到电源的负极，只有一条路径，故属于串联电路；故A 错误，B 正确；（2）甲图中，A1串联在L1和L2的并联之后的干路上，则测量的是L1和L2电流之和，A2测串联在L2和L3的并联之后的干路上，则测量的是L2和L3电流之和，故C 错误；乙图中，V1并联在L1和L2的两端，则测量的是L1和L2电压之和，V2测并联在L2和L3的两端，则测量的是L2和L3电压之和，故D 正确；故选：BD。

【点评】本题考查电压表和电流表的正确使用方法和串并联电路的判断，会通过观察实物图判断电流的路径是解答此题的关键，注意电流表在电路中相当于导线，电压表在电路中相当于开路。

三．作图题（共18 小题）4．把以下电路在右边方框里画成电路图【分析】由实物图分析电路的连接情况，再画出对应的电路图。

【解答】解：由实物图知，滑动变阻器、灯泡、电流表串联在电路中，电压表测灯泡两端的电压，开关控制整个电路，由此画出电路图如图所示：【点评】本题考查了根据实物图画电路图，关键是正确识别电路。

5．请将示意图的电路图画在方框内（标上相应的字段，符号及正负级，数字不用标）【分析】根据实物图分析电路结构，明确各电路元件的连接方式，再画出电路图。

【解答】解：由实物图知，滑动变阻器、灯泡、电流表串联在电路中，开关控制整个电路，电压表并联在灯泡两端，由此画出电路图如图所示：【点评】本题考查了根据实物图画电路图，分析清楚实物电路图的结构是正确画出电路图的前提与关键，要注意电路图与实物图一致。

6．请在虚线框内画出实物电路所对应的电路图，并标明各元件对应的字母。

【分析】根据实物图分析电路结构，明确各电路元件的连接方式，再画出电路图。

【解答】解：由实物图可知，两灯并联，开关S1在干路上控制整个电路，开关S2在L2支路，A1在干路上，A2在L1支路上，由此画出电路图如图所示：【点评】本题考查了根据实物图画电路图，分析清楚实物电路图的结构是正确画出电路图的前提与关键，要注意电路图与实物图一致。

7．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。

补上后要求：闭合开关S，电路正常工作；向左移动滑动变阻器的滑片P，一个电表示数不变，另一个电表示数变小。

【分析】由图可知，电压表测量的是电阻R 两端的电压；根据串并联电路的电流和电压规律判定电路的连接方式，然后连图。

【解答】解：由图可知，电压表测量的是电阻R 两端的电压；若电阻R 和滑动变阻器串联，滑动变阻器滑片向左移动，则电路中的电流会发生变化，即电流表示数改变，根据U＝IR 可知，电阻R 的电压也会变化，即电压表示数也会发生变化，所以不能是串联电路；当电阻R 和滑动变阻器并联时，电压表测量的是电源的电压，电压表示数不变；滑动变阻器滑片向左移动，电流表示数（测总电流）减小，说明滑动变阻器接入电路的电阻变大，总电阻变大，总电流减小，所以应使用变阻器的右下接线柱；如图所示：【点评】本题考查了根据要求连接实物图，关键是确定电阻R 和滑动变阻器的连接方式。

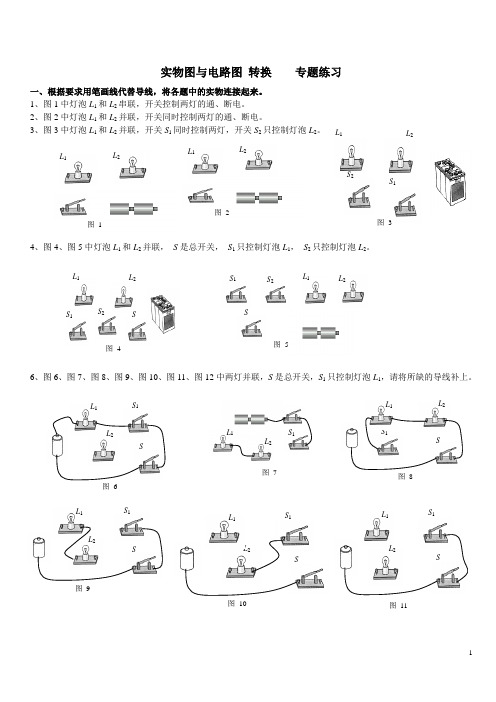

8．请用笔画线代替导线，按以下要求完成电路的连接：（1）L1和L2并联；（2）开关S1只控制L1，开关S2只控制L2。

【分析】根据题意可知，两灯泡并联，开关S1只控制L1说明S1位于L1支路支路，开关S2只控制L2说明S2位于L2支路支路，据此连接电路图。

【解答】解：经分析可知，两灯泡并联，开关S1位于L1支路支路，开关S2位于L2支路支路，如下图所示：【点评】本题考查了实物电路的连接，根据题意得出开关的位置是解题的关键。

9．在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。

补上后要求：闭合开关后，向右移动滑动变阻器的滑片P，小灯泡L 亮度变亮，电压表的示数变小。

【分析】灯泡与滑动变阻器串联，滑动变阻器按“一上一下”原则接入电路；闭合开关后，向右移动滑动变阻器的滑片时，滑动变阻器接入电路的阻值变小，根据串联电路分压原理可知，滑动变阻器两端电压变小，因此电压表并联在滑动变阻器两端。

【解答】解：根据电流流向可知，将滑动变阻器的上方接线柱与电压表3V 接线柱相连，将电压表的负接线柱与开关左接线柱相连；如下图所示：【点评】本题考查了实物电路图的连接，关键是能根据电流流向确定电压表、滑动变阻器以及开关的连接方式。

10．用笔线代替导线，在图所示电路中补上两根导线。

要求：闭合开关、向右移动滑动变阻器滑片时，小灯泡逐渐变亮、电压表示数变小。

【分析】电压表与被测电路并联，由图电压表一端已经与灯泡一端相连，可将此电路连成灯泡与滑动变阻器串联，根据串联电路的分压原理确定滑动变阻器的接线柱情况。

【解答】解：由图将滑动变阻器与灯泡串联，向右移动滑动变阻器滑片时，小灯泡逐渐变亮，说明电流变大，电路的电阻减小，滑动变阻器接右下接线柱；向右移动滑动变阻器滑片时，小灯泡逐渐变亮，电流变大，小灯泡两端的电压变大，根据串联电路电压的规律知滑动变阻器两端的电压减小，所以向右移动滑动变阻器滑片时电压表示数变小，说明电压表并联在滑动变阻器的两端，如下图所示：。

【点评】本题是实物图的连接，关键是根据题目的条件分析电路的连接状态，确定电压表和滑动变阻器的接线。

11．在图上用笔画线表示导线把各电路元件按要求连接起来，要求：L1、L2并联；用开关控制整个电路；电流表测L1的电流；用滑动变阻器改变通过L2的电流大小。

根据你的连接在右边方框内再画出相对应的电路图。

【分析】L1、L2并联；开关与控制的电路串联；电流表选用大量程与L1串联；变阻器按一下一上接入电路中与控制的电路串联，据此连接实物图；根据实物图画出对应的电路图，注意各元件顺序与电路图一一对应。

【解答】解：L1、L2并联；用开关控制整个电路，开关接在干路上，电流表测L1的电流，因不知电流大小，故电流表选用大量程与L1串联，用滑动变阻器改变通过L2的电流大小，故变阻器按一下一上接入电路中与L2串联，实物图如下左所示：根据实物图画出对应的电路图，如右所示：答：实物图如上左所示；电路图如上右所示。

【点评】本题考查根据要求连接实物图及画出电路图，关键是确定变阻器和电流表的连接。

12．用笔画线表示导线，将图所示的实物图补充完整。

要求：开关全部闭合时灯泡L 和电动机M 组成并联电路，且开关S1能同时控制灯泡和电动机、开关S2单独控制灯泡。

【分析】灯泡L 和电动机M 并联，开关与控制的电路串联，据此连接实物图。

【解答】解：开关全部闭合时，灯泡L 和电动机M 组成并联电路，且开关S1能同时控制灯泡和电动机，则S1接在干路上，开关S2单独控制灯泡，则S2只与灯泡L 串联，如图所示：【点评】本题考查根据要求连接实物图，关键是明确开关的连接。

13．在图所示，要求：灯泡L1和L2并联，滑动变阻器调节灯泡L1的亮度，滑片向右移动时灯泡变亮，电压表测灯泡L2的电压，电流表测灯泡L1和L2的总电流，请按要求连接好实物中图，并画出对应的电路图。

【分析】灯泡L1和L2并联；根据滑片向右移动时灯泡L2变亮，确定变阻器的连接与灯L2串联；电压表测灯泡L2的电压，根据电源电压为3V，确定电压表选用的量程与灯泡L2并联；因电流表测灯泡L1和L2的总电流，根据并联电路电流的规律，电流表选用大量程接在干路上。

注意电流从电表正接线柱流入，从负接线柱流出。

【解答】解：灯泡L1和L2并联；因滑动变阻器调节灯泡L1的亮度，滑片向右移动时灯泡变亮，即电流变大，电阻变小，故变阻器滑片以及右电阻丝连入电路中与灯L1串联；因电源电压为3V，电压表测灯泡L2的电压，电压表选用小量程与灯L2并联；困电流表测灯泡L1和L2的总电流，根据并联电路电流的规律，电流表选用大量程接在干路上，如下所示：【点评】本题考查根据要求连接实物图，关键是明确电压表、电流表与变阻器的连接，注意导线不能交叉，难度较大。

14．用笔画线作导线（连线不能交叉），将如图中的元件连接起来，连成符合下述要求的电路。

要求：①开关S1、S2都断开，红、绿灯都不亮；②只闭合开关S1，红、绿灯都不亮；③只闭合开关S2，绿灯亮，红灯不亮；④开关S1、S2都闭合，红绿灯都亮。

【分析】根据题意确定各电路元件的连接方式，然后连接实物电路图。

【解答】解：题中要求：①开关S1、S2都断开，红、绿灯都不亮；②只闭合开S1，红、绿灯都不亮；③只闭合开关S2，绿灯亮，红灯不亮；这说明：两灯泡并联，S2接在干路中，绿灯所在的支路没有开关控制，红灯与S1串联在另一条支路中；实物连接如下图所示。

【点评】本题考查了实物图的连接，关键是根据题意得出两灯泡的连接方式和两开关的位置，是一道难度较大的作图题15．如图所示的实物图，请用笔画线代替导线将元件按要求连接起来，线不能交叉。
