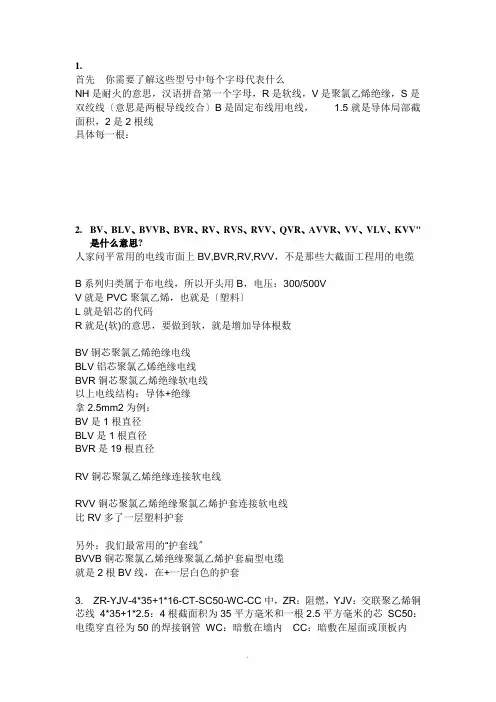

电气设备识图符号大全
1.线缆型号NH-RVS 2*1.5 NH-BV 2*1.5 NH-HBV 2*1.5 NH-RVS 4*1.5 NH-BVR
6*1.5
首先你需要了解这些型号中每个字母代表什么
NH是耐火的意思，汉语拼音第一个字母，R是软线，V是聚氯乙烯绝缘，S是双绞线（意思是两根导线绞合）B是固定布线用电线， 1.5就是导体部分截面积，2是2根线
具体每一根：
NH-RVS 2*1.5 铜芯聚氯乙烯绝缘耐火软双绞线2*1.5平方
NH-BV 2*1.5 铜芯聚氯乙烯绝缘耐火线2*1.5平方
NH-HBV 2*1.5 铜芯聚氯乙烯绝缘耐火电话线2*1.5平方
NH-RVS 4*1.5 铜芯聚氯乙烯绝缘耐火软双绞线4*1.5平方
NH-BVR 6*1.5 铜芯聚氯乙烯绝缘耐火软线6*1.5平方
2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV"
是什么意思?
人家问平常用的电线市面上BV,BVR,RV,RVV，不是那些大截面工程用的电缆
B系列归类属于布电线，所以开头用B，电压：300/500V
V就是PVC聚氯乙烯，也就是（塑料）
L就是铝芯的代码
R就是(软)的意思，要做到软，就是增加导体根数
BV铜芯聚氯乙烯绝缘电线
BLV铝芯聚氯乙烯绝缘电线
BVR铜芯聚氯乙烯绝缘软电线
以上电线结构：导体+绝缘
拿2.5mm2为例：
BV是1根直径1.78mm和7根0.68两种
BLV是1根直径1.78mm
BVR是19根直径0.41mm
RV铜芯聚氯乙烯绝缘连接软电线
它比BVR更软，还是2.5是49根0.25mm铜丝
RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线
比RV多了一层塑料护套
另外：我们最常用的“护套线”
BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆
就是2根BV线，在+一层白色的护套
3.ZR-YJV-4*35+1*16-CT-SC50-WC-CC中，ZR：阻燃，YJV：交联聚乙烯铜芯线4*35+1*2.5：4根截面积为35平方毫米和一根2.5平方毫米的芯SC50：电缆穿直径为50的焊接钢管WC：暗敷在墙内CC：暗敷在屋面或顶板内NH-BV-2*2.5+BVR-1*2.5-CT-KBG20-WC-CC中NH：耐火BV：聚氯乙烯铜芯线BVR：应该是软线（不确定）CT：桥架KBG20：不知道（应该是线槽啊之类的吧）
4.建筑电气图中WL1-BV-3*2.5-PC20-CC是什么意思
WL1回路代号BV导线3根2.5平方的导线穿PC（聚碳酸酯管）管径￠20 CC代表顶板内暗敷
5.电照系统图BV-3*2.5—PC20 WC CC、FC L1NPE（或L3N
线路敷设方式代号
PVC——用阻燃塑料管敷设
DGL——用电工钢管敷设
VXG——用塑制线槽敷设
GXG——用金属线槽敷设
KRG——用可挠型塑制管敷设
⑦线路明敷部位代号
LM—沿屋架或屋架下弦敷设
ZM——沿柱敷设
QM——沿墙敷设
PL——沿天棚敷设
③线路暗敷部位代号
LA——暗设在梁内
ZA—暗设在柱内
QA—暗设在墙内
PA——暗设在屋面内或顶棚内
DA——暗设在地面或地板内
PNA—暗设在不能进入的吊顶内
④照明灯具安装方式代号
D——吸顶式
L——链吊式
G———管吊式
B——壁装式
R———嵌入式
BR———墙壁内安装
(4)设备标注方法’
⑦配电线路的标注方法
a——b(c×d)e——f其中：a--回路编号b--导线型号
c--导线根数
d--导线截面
e--敷设方式及穿管管径
f--敷设部位
表示2根导线
表示3根导线
表示n根导线
⑦照明灯具标注方法
一般标注方法：
灯具吸顶安装标注方法：
其中：a--灯数
b--型号或编号
c--每盏照明灯具的灯泡个数
d--灯泡容量，W
e--灯泡安装高度，m
f--安装方式
L--光源种类，白炽灯或荧光灯
6.建筑中电气系统图中BV-2*2.5+1*2.5（PE）-SR/PC20-CC的意思
3根2.5平方毫米的BV线（即铜芯聚氯乙烯绝缘电线）
2*2.5是指一条火线一条零线，1*2.5（PE）是指一根保护线，作接地用
-SR/PC20-CC是指导线的敷设方式，其中SR是指导线敷设于金属线槽中，PC 是指塑料线管PVC，20是指管径，CC是指沿天花暗敷。
全部的意思就是3根2.5平方毫米的铜芯聚氯乙烯绝缘电线，经过金属线槽再出来穿管径20mm的塑料线管暗敷于天花内。
另外现在的习惯的写法也有BV-3*2.5MR/PC20-CC 其实MR和SR一样，现在标准写法。
另外楼上说得不对，16mm2以下的导线和电缆的保护线都是和相线一样大的，所以是要3根2.5的。
7.建筑电气图里ZR-BV-2X4+ZR-RVS-2X1.5SC25WC 之中，这些字母的含义ZR:阻燃；
BV：铜芯
2×4：2根4mm2导线
RVS：绞型扁型无护套电缆
2×1.5：2根1.5mm2导线；
SC25：￠25焊接钢管；
WC：暗管敷设墙内。
8.BV-3*3.5-G15-CC
此处的CC的意思是15口径的管在顶板内暗敷设，管内穿3.5平方的绝缘导线三根。
FC是地面内暗敷设。
WC是墙内暗敷设。
你应该学过英语，那就不难理解了。
看看字母你会明白什么意思的。
G15的意思是冷镀锌钢管公称口径15MM的。
9.BV-2*2.5+E4-PVC20-CC
BV-2*2.5+E4-PVC20-CC
铜导线2根2.5+1根4平方的PE保护线，穿PVC20管子，沿顶棚暗敷设
10.建筑电气图中：Pe，Pj，Ij，Kx，cosφ各代表什么？该怎么计算
Pe：额定功率
Pj：计算有功功率
Sj：计算视在功率
Ij：计算电流
Kx：同时系数
cosφ：功率因数
Pj=Kx*Pe
Sj=Pj/cosφ
单相供电时，Ij=Sj/Ue
三相供电时，Ij=Sj/√3Ue 如果假设采用~220V单相供电，同时系数Kx取1.0，功率因数cosφ取0.8，则
Pe=13KW
Pj=13*1=13KW
Ij=1300/（0.8*220）=7.39A
11.电气系统图中WDZN代表的意思是什么?
电气系统图中，WDZN-YJ(F)E-(5*16)代表意思
WDZN-YJ(F)E-(5*16)代表5芯16平方毫米的交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫耐火型电力电缆
12.电气图中BRM1-100-3P-32代表什么意思？
表示为三相，32A的空气开关
13.电气竖向配电系统图中“2DTDL、 2XFTDT 、2FJDL”表示什么意思
DTDL是指的电梯双电源XFTDT是指消防电梯双电源FJDL是指风机电源
14.电气安装配电系统图中“ZAP”表示什么？套什么子目？
ZAP应该是载波技术，应该套用智能化一章中的相关定额子目项；
15.在工程建筑电气安装中，电话系统中:“HPVV--50*(2*0.5)--CT”表示的什么意思
钢丝铠装电缆，50对2*0.5的双绞线，敷设于电缆桥架内。
16.在工程建筑电气安装中，有线电视系统中:“SYWV--75--12--CT”表示的什么意思SYWV--75--12--CT是：电视同轴电缆，阻抗75欧姆，铜线线经12mm，用电缆桥架敷设。
17配电系统图中开关 E4CB163DE、E4CB116NCE、 E4CB116CE、 E4CB4100DE+ E4L100/4/500C 代表什么意思
E4CB163DE:单极63A断路器D特性
E4CB116NCE:1P+N 16A断路器C特性
E4CB116CE:单极63A断路器C特性
E4CB4100DE+ E4L100/4/500C:四极100A断路器,D特性,带四极100A漏电电流500mA漏电保护附件。
