蒸压加气混凝土砌块应用及问题
蒸压加气混凝土砌块的砌筑要点
蒸压加气混凝土砌块的砌筑要点蒸压加气混凝土（AAC）砌块是一种高性能、多功能的建筑材料，由天然石灰或水泥、石膏、气泡剂和沙子组成。
它具有轻质、保温、隔热、防火、吸音、耐腐蚀等特点，在建筑中的应用越来越广泛。
下面是蒸压加气混凝土砌块的砌筑要点。
1.材料准备：为了保证砌筑质量，选择质量可靠的蒸压加气混凝土砌块，并确保砌块的湿度符合标准要求。
另外，还需要准备骨料、水泥、沙子等砌筑材料。
2.基底处理：在砌筑之前，需要对基底进行处理。
首先，将基底进行清理，除去杂物和灰尘。
接下来，修复基底上的裂缝和凹陷。
然后，使用水泥砂浆涂覆基底，使其平整。
3.砌筑砂浆配制：砌筑砂浆需要根据要求进行配制。
通常情况下，砌筑砂浆的配制比例为：1份水泥：3份砂子。
可根据实际情况进行调整。
将水泥和砂子充分搅拌，直到砂浆均匀湿润。
4.砌筑墙体方式：5.砌筑墙体技巧：在砌筑过程中，需要掌握一些技巧。
首先，保持砌筑墙体的垂直。
可以使用水平仪或墙柱仪进行检查。
其次，要保持适当的砌筑砂浆厚度，一般为10-12mm。
再次，保持砌筑砂浆的均匀性，确保砌筑墙体的牢固性。
6.网格布置：在墙体砌筑过程中，需要在适当的位置布置蒸压加气混凝土砌块网格。
网格的作用是增强砌体的整体强度和刚度。
根据设计要求，在合适的位置插入网格，然后使用砂浆将网格与砌块固定在一起。
7.砌筑门窗洞口：在砌筑门窗洞口时，需要特殊处理。
首先，根据设计要求确定洞口的位置和尺寸。
然后，在洞口周围采取加固措施，如安装钢筋和砌筑加强墙体。
8.砌筑精度检查：在砌筑完墙体后，需要进行精度检查。
使用直尺和水平仪检查墙体的水平和垂直度。
对于不符合要求的部分，需要进行调整和修复。
9.砌筑缝隙处理：在砌筑完墙体后，需要对缝隙进行处理。
对于大缝隙，可以使用砂浆进行填补。
对于小缝隙，可以使用填缝剂进行填补。
确保所有缝隙都被填补，以提高墙体的密封性和美观性。
蒸压加气混凝土砌块的砌筑要点主要包括材料准备、基底处理、砌筑砂浆配制、砌筑墙体方式、砌筑墙体技巧、网格布置、砌筑门窗洞口、砌筑精度检查和砌筑缝隙处理等。
蒸压加气混凝土砌块生产工艺、性能特点、施工工艺、常见问题及处理方法(精品课件)
粉煤灰加气 砂加气 石粉加气
10
20
30
40
50
60
70
含水率 (%)
0.70 0.65 0.60 0.55 0.50 0.45 0.40 0.35 0.30
0
粉煤灰加气 砂加气 石粉加气
10
20
30
40
50
60
70
含水率 (%)
4.8 4.6 4.4 4.2 4.0 3.8 3.6 3.4 3.2 3.0
立皮数杆
砌筑施工工艺
4、现浇素混凝土墙垫
预先浇注不小于20cm素混凝土或采用第一皮满刷界面剂的加气混凝土砌块砌筑，每皮砌块砌筑时， 砌块表面淋水加湿加湿深度不超过10mm，。
现浇素混凝土墙垫
砌筑施工工艺
5、满铺砂浆
灰缝厚度宜为8~12mm，为确保灰缝厚度，应选用细度模数2.2左右的河砂，并保证水平灰缝灰缝 饱满度不小于90%，垂直灰缝不应小于80%；
窗台板处构造措施
砌筑施工工艺
11、构造措施
洞顶未设置主体结构水平构件处，当净宽不大于600mm时宜设置钢筋砂浆过梁，砂浆厚30mm， 砂浆品种、性能同砌筑砂浆，配3Φ6纵筋，纵筋两端伸进砌体内各不小于300mm，端部弯直钩 50mm平放。洞顶未设置主体结构水平构件处，当净宽大于600mm时，宜在洞顶处设置预制或现 浇C20的钢筋混凝土过梁。过梁的截面尺寸及配筋按设计计算确定，两端伸进砌体内各不小于 300mm。
蒸压加气混凝土砌块
蒸压加气混凝土砌块砌筑墙体
02
生产工艺
Chapter
生产工艺
蒸压加气混凝土砌块用硅质材料包括砂、粉煤灰、矿渣、石粉等，钙质材料包括石灰、水泥。发气剂包括铝 粉，调节材料包括石膏、纯碱、硼砂、水玻璃、烧碱等。
蒸压加气混凝土砌块工程质量问题
蒸压加气混凝土砌块工程质量问题原因分析及解决措施吴庆成(福建工程建设监理公司，福建福州 350001)摘要通过对蒸压加气混凝土砌块的特性进行简单的分析，列举了一些因采用蒸压加气混凝土砌块出现的质量问题并提出相应解决措施。
关键词蒸压加气混凝土砌块；砌体；砂浆；裂缝我国耕地面积仅占国土面积的10％左右，不到世界平均水平的一半，土地资源十分宝贵。
实心粘土砖不仅在生产过程中浪费大量的土地和能源，污染环境，而且保温隔热性能差，致使建筑能耗总量很大。
为了扭转这种不合理局面，建设部自上世纪80年代中期开始先后制定颁布了涵盖北方严寒、寒冷地区、南方夏热冬冷地区、夏热冬暖地区居住建筑节能设计标准，以及公共建筑节能设计标准、采暖居住建筑节能检验标准等，并颁布了《民用建筑节能管理规定》（建设部令第76号）。
虽然国家很早就开始投入大量资金和人力进行新型建材、新型建筑体系的研究和开发，但由于设计与施工对新型墙体材料性能的掌握不够以及生产监管力度不到位，致使建筑物建成后因采用新型墙体材料引起工程质量投诉很多。
诸如蒸压加气混凝土砌块墙体裂缝、抹面砂浆空鼓、开裂脱落和门窗松动。
为此本人结合现场施工及监理经验对普遍采用的新型墙体材料之一的蒸压加气混凝土砌块的特性进行简单的阐述,结合其主要特性对因其所引起的主要工程质量问题的原因进行分析并提出一些解决措施。
1 蒸压加气混凝土砌块特性蒸压加气混凝土砌块是以钙质材料为基本原料，以铝粉为发气剂经配料、搅拌、浇注成型、切割和蒸压养护而成的多孔轻质墙体材料。
（1）根据有关资料及实验表明蒸压加气混凝土砌块的干缩值随含水率的增高而增大。
（2）蒸压加气混凝土砌块吸水先快后慢，导湿缓慢，砌块气孔大部分为“墨水瓶”结构的气孔，只有少部分是水分蒸发形成的毛细孔肚大口小，毛细管作用差。
（3）蒸压加气混凝土制品是在发气后还没有强度时由钢丝切割成型的，其切割面有一层由钢丝带出的鱼鳞状疏松粉粒，这些粉粒在饰面时会起某种隔离作用，影响饰面的良好粘附。
蒸压加气混凝土砌块 吸声系数

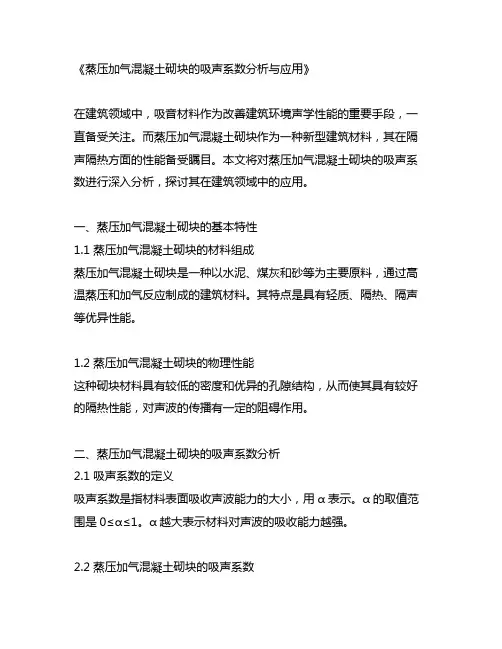

《蒸压加气混凝土砌块的吸声系数分析与应用》在建筑领域中，吸音材料作为改善建筑环境声学性能的重要手段，一直备受关注。
而蒸压加气混凝土砌块作为一种新型建筑材料，其在隔声隔热方面的性能备受瞩目。
本文将对蒸压加气混凝土砌块的吸声系数进行深入分析，探讨其在建筑领域中的应用。
一、蒸压加气混凝土砌块的基本特性1.1 蒸压加气混凝土砌块的材料组成蒸压加气混凝土砌块是一种以水泥、煤灰和砂等为主要原料，通过高温蒸压和加气反应制成的建筑材料。
其特点是具有轻质、隔热、隔声等优异性能。
1.2 蒸压加气混凝土砌块的物理性能这种砌块材料具有较低的密度和优异的孔隙结构，从而使其具有较好的隔热性能，对声波的传播有一定的阻碍作用。
二、蒸压加气混凝土砌块的吸声系数分析2.1 吸声系数的定义吸声系数是指材料表面吸收声波能力的大小，用α表示。
α的取值范围是0≤α≤1。
α越大表示材料对声波的吸收能力越强。
2.2 蒸压加气混凝土砌块的吸声系数通过实验测定和理论计算，蒸压加气混凝土砌块的吸声系数较高，通常在0.5以上，因此在建筑环境中有较好的吸声性能。
三、蒸压加气混凝土砌块的吸声系数在建筑中的应用3.1 隔音墙的构建蒸压加气混凝土砌块可以作为隔音墙的建筑材料，其较高的吸声系数可以有效地减少室内外声音的传播，改善室内环境的舒适度。
3.2 音乐厅和录音棚等场所在音乐厅、录音棚等对声音质量要求较高的场所，蒸压加气混凝土砌块也可以作为主要的吸声材料，提供良好的音质效果。
四、个人观点和总结蒸压加气混凝土砌块的吸声系数是其在建筑领域中应用的重要性能指标之一，其较高的吸声系数使其在隔音隔热方面有着很好的表现。
在未来的建筑设计和施工中，应更加重视蒸压加气混凝土砌块在声学性能方面的应用，为人们创造更为舒适的建筑环境。
通过以上文章，我们对蒸压加气混凝土砌块的吸声系数有了更为深入的了解，也更加明确了其在建筑领域中的重要作用。
希望本文能够为读者提供有价值的信息，对该领域感兴趣的朋友们有所启发。
蒸压加气混凝土砌块应用现状及前景展望
蒸压加气混凝土砌块应用现状及前景展望蒸压加气混凝土砌块是一种新型的建筑材料，具有轻质、高强度、隔热、隔声、保温等优点，在建筑行业得到了广泛的应用。
在过去的几十年里，蒸压加气混凝土砌块已经在许多国家和地区得到了广泛应用，同时也取得了较好的经济和社会效益。
首先，蒸压加气混凝土砌块在建筑行业中的应用现状。
随着人们对建筑材料性能要求的提高，蒸压加气混凝土砌块逐渐取代传统的砖石、沙浆墙等建筑材料，成为建房的首选材料。
在住宅建筑方面，蒸压加气混凝土砌块可以达到隔热、隔音、防火等要求，同时还能够减少建筑物的自重，提高施工速度和质量。
在工业建筑方面，蒸压加气混凝土砌块能够降低建筑物的总重量，减少建筑物的地基和结构投资，同时还能够提高建筑物的密度和强度。
其次，蒸压加气混凝土砌块在应用中的前景展望。
随着人们对建筑环保性和节能性的要求不断提高，蒸压加气混凝土砌块将会越来越受到关注和应用。
首先，蒸压加气混凝土砌块的生产过程中不需要烧砖，不会产生有害的气体和污染物，减少了对环境的影响。
其次，蒸压加气混凝土砌块具有良好的隔热性能，可以减少建筑物的能耗，提高能源利用效率。
再次，蒸压加气混凝土砌块具有良好的隔声性能，可以减少噪音的传播，提高建筑物的居住环境。
此外，蒸压加气混凝土砌块还可以实现整个建筑材料的工业化生产，提高生产效率和质量。
总的来说，蒸压加气混凝土砌块在建筑行业的应用现状已经取得了较好的效果，并且具有广阔的前景展望。
随着人们对建筑环保性和节能性要求的提高，蒸压加气混凝土砌块将会成为建筑行业主流材料，为建筑行业的可持续发展做出积极贡献。
但是，蒸压加气混凝土砌块的应用还面临一些挑战，比如价格较高、市场认可度较低等问题，需要进一步研究和解决。
同时，政府、企业和研究机构应该继续加大对蒸压加气混凝土砌块的研发和推广力度，推动其在建筑行业的广泛应用。
蒸压加气混凝土砌块不合格分析
蒸压加气混凝土砌块不合格分析蒸压加气混凝土砌块是一种新型环保建材，由于具有轻质、耐火、隔热、吸音、防水等优点而被广泛应用于建筑工程中。
然而，即使是优质的建材也会存在不合格的情况。
本文将针对蒸压加气混凝土砌块的不合格问题进行分析，包括原因和解决方法。
一、不合格原因分析：1. 原材料不合格：蒸压加气混凝土砌块的主要原材料包括水泥、粉煤灰、石膏和包装用PE薄膜等。
如果原材料不合格，会导致砌块的质量不稳定，如强度不达标、密度不均匀等。
2. 生产工艺问题：蒸压加气混凝土砌块的生产过程包括原材料的搅拌、成型、蒸养等环节。
如果生产工艺控制不严格，会导致砌块的密度、强度等性能不符合标准要求。
3. 设备问题：生产蒸压加气混凝土砌块需要用到搅拌机、成型机、蒸养设备等，如果设备质量不过关，会影响砌块的成型质量。
4. 人为操作失误：人为因素是造成不合格的重要原因之一。
工人操作不规范、注意力不集中、操作失误等，都会对砌块的质量产生不良影响。
二、不合格问题解决方法：1. 严格控制原材料质量：对进货原材料进行抽检，确保符合质量标准。
特别是对水泥、粉煤灰等关键原材料进行质量跟踪，确保质量稳定。
2. 加强生产工艺控制：严格按照工艺要求进行生产，合理控制每个环节的时间、温度、压力等参数，确保砌块的质量稳定。
3. 高质量设备保障：采购符合相关标准的搅拌机、成型机、蒸养设备等，定期检修和维护设备，确保设备的正常运行。
4. 培训操作人员：对操作人员进行培训，提高他们的技术水平和操作规范，定期进行技术交流和培训，提高操作人员的责任心和专业素质。
5. 建立质量检测体系：建立完善的质量检测体系，对生产过程中的关键环节进行检测，及时发现问题并及时处理。
6. 加强质量监督：加强对蒸压加气混凝土砌块生产企业的质量监督，提高企业的自律意识，加强对生产过程的监控和检查。
三、总结蒸压加气混凝土砌块的不合格问题主要有原材料不合格、生产工艺问题、设备问题和人为操作失误等。
蒸压加气混凝土砌块问题问答
蒸压加气混凝土砌块问题问答蒸压加气混凝土砌块（AAC）是一种轻质高强的建筑材料，近年来在市场上越来越受欢迎。
然而，随着消费者对AAC砌块的需求增加，一些问题也逐渐出现。
在本文中，我们将回答一些关于蒸压加气混凝土砖的常见问题。
1. AAC砌块是否符合环保标准？是的。
蒸压加气混凝土砌块是一种环保材料。
它由天然原料制成，不会产生任何污染，也不会释放有害气体。
此外，AAC砖在使用过程中可以有效地减少能源消耗，从而对环境贡献力度。
2. AAC砌块是否具有防火性能？是的。
蒸压加气混凝土砌块具有很高的防火性能。
它能承受高温环境，在防火方面有着很高的优势。
即便发生火灾，AAC砌块也可以有效地减缓火势蔓延，从而保障人们的生命安全。
3. AAC砌块的强度如何？蒸压加气混凝土砌块具有较高的强度和承载能力。
它的强度比传统的砖瓦高出很多，即使在重载的环境下也可以顺利承受压力，因此可用于大型工程。
4. AAC砌块的保温性能如何？蒸压加气混凝土砌块能够在夏季阻止室内温度过高，冬季能够抵御低温侵袭。
因此，它可以提高住宅的热传导系数，并减少能源的消耗。
此外，它的微孔结构也有助于控制空气中的湿度，使室内更加舒适。
5. AAC砌块是否适合中国的建筑环境？当然。
蒸压加气混凝土砌块已经在中国得到广泛应用。
它适用于任何类型的建筑，无论是住宅、商业建筑还是公共建筑。
在东南亚和中东的一些国家和地区，这种材料已经被广泛使用。
据分析，随着人们环保意识不断提高，蒸压加气混凝土砌块将会在中国迎来更多的应用机会。
总的来说，AAC砌块具有受力能力强、抗震性能好、保温隔音效果好、施工安装方便快捷等优点。
尽管AAC砌块的价格相对于传统的砖瓦要高一些，但是考虑到其强度和环保性的优势，这种材料仍然是一个很好的选择。
蒸压加气混凝土砌块应用
≤３ 二 熏＝ ：
设 与 计 施工
２ ， ６ 两端锚人 柱或构造 柱 中。
２ 墙 面抹 灰要 求
（ 砌筑外墙时， ８ ） 不得Байду номын сангаас留脚手眼（ 特别在高层建
筑中 ） 。
抹灰 前 先清 除干 净 浮灰 ， 用 １ 水 泥 砂 浆拉 并 ： １
毛墙 面。 （） 窗洞 口的处理 １门
（） ９ 在雨天严 禁露 天砌筑 。
（０ 如遇 大风 雨或 台风 ， 强度 未达要求 、 １） 对 稳定 性较差 的砌体 必须设 临时支撑 保护 。
土 砌 块 （ 虑 砂 浆 等 影 响 因 素 后 ， 算 容 重 为 考 折 １ ．９ ｇ 具 体计 算 方法 详 见笔 者 编著 的 “ 用砌 ７ ｋ／ ， １ ｍ 常
③蒸 压加气 混凝 土砌 块 的砌 筑要 求 。 １ 外 墙 及 内 隔 墙 沿 墙 长 每 隔 ２５ 至 ３ ） ．ｍ ｍ设 置 构 造 柱 ， 面 同墙 厚 ， ２ ０ ｍ， 断 宽 ４ ｍ 内设 纵 向钢 筋
② 蒸 压加气 混凝 土砌 块 的砌 筑 形式 。
１立 面砌筑 采用 全顺 形式 。 ）
２ 砌 筑 前 须 实 地 排 列 ， 足 整 块 的 可 以锯 ， ） 不 但
不得 小 于砌块 长度 的 １３ ／。
综 合 考 虑 模 数 及 强 度 影 响 因素 后 墙 体 材 料 选
用 如下 ：
①砌筑砂浆强度要求。 考虑到蒸压加气混凝土砌块干缩值较大 ， 且砌 块 吸 水 时具 有 吸水 量 大 、 快 后 缓 、 续 时 间 长 的 先 延
６墙体在 １ ｍ高处设一道钢筋混凝土腰带 ， ） ． ４ 断
面与墙 同宽 ， ４ ｍｍ（ 高 ０ 以实际 为 准 ）内设 纵 向钢 筋 ，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.蒸压加气混凝土砌块应用及问题上网日期：2013/12/17 浏览次数：651随着浙江省及舟山市相继出台各种关于加快发展新型墙体材料的通知，舟山市的墙材革新工作不断推进，作为新型墙材的蒸压加气混凝土砌块已逐渐广泛地在建筑工程中使用，作为一种轻质墙体材料，具有良好的隔热性能，施工较为简便，价格低廉等特性。
是我国能以单一材料方式满足建筑节能要求的墙体材料。
而舟山是蒸压加气混凝土砌块应用的新城市，随着加气砌块的普遍应用，其优缺点同样的突出，现实情况是，由于使用者对材料本身特性的不重视，把新墙材错误地理解成是一种比红砖轻的“轻质砖”，按照使用红砖的方法来管理和砌筑，而没有按照其新工艺进行严格施工，造成墙体施工不当，导致出现若干问题，所以目前在加气混凝土砌块墙体施工应用过程中，还存在着比较多的问题，现根据加气砌块近年来在舟山的使用情况做简单的阐述：一、蒸压加气混凝土砌块应用技术结合国家和浙江省相关应用规程及舟山本地相关规定，制定了蒸压加气混凝土砌块应用技术方案：1产品介绍1.1蒸压加气混凝土砌块是用钙质材料（如水泥、石灰）和硅质材料（如砂、粉煤灰）的配料中加入铝粉作加气剂，经水搅拌，浇注成型，发气膨胀，预养切割，再经高压蒸汽养护而成的多孔硅酸盐砌块。
1.2产品分类砂加气：A3.5B05、A3.5B06、A5.0B06、A5.0B07灰加气：A3.5B06、A5.0B072墙体施工依据：JGJ/T17-2008蒸压加气混凝土建筑应用技术规程，DB33/T1022-2005蒸压砂加气混凝土砌块应用技术规程，03J104蒸压加气混凝土砌块建筑构造，舟建委[2010]141号《防治墙体内粉刷空鼓开裂的技术规程》。
3砌筑要求3.1外墙砌块须采用砂加气砌块，外墙砌块的强度等级不应小于A5.0，内墙砌块强度等级不应小于A3.5。
3.2内外墙砌筑应采用专用粘结剂，抹灰前应用专用界面剂处理。
4墙体砌筑方法4.1工艺流程4.2施工准备4.2.1砌块应堆置于室内或不受雨水影响的场所，如放置于露天场所，遇阴雨天气，要用彩条布覆盖，防止雨淋，并注意堆场周围的排水。
在运输、装卸砌块时要严禁翻斗倾卸抛掷，砌块施工含水率不宜大于15%。
4.2.2粘结剂搅拌器、切割机等工具。
教育资料．.4.3基层清理砌筑前，清理基层上的浮浆、松散的混凝土块、杂物等，做到基层表面清洁，并洒水湿润。
4.4弹线定位应按图纸要求弹出墙体轴线、墙边线、标高控制线。
4.5道墙浇筑（翻边）4.5.1厨房、卫生间等潮湿房间的砌体应砌在高度不小于200mm的混凝土翻边上或混凝土导墙上。
4.5.2外墙砌体应砌在高度不小于200mm的混凝土翻边或混凝土导墙上。
4.5.3其余墙体宜砌筑在高度不小于150mm的水泥砖或混凝土翻边上。
4.6试排块4.6.1按照规范要求，砌块应十字交错、错缝搭砌。
搭接长度不应小于被搭接砌块长度的1/3，必须根据设计图纸各部位尺寸进行试排，以确定灰缝宽度及边端填充配块尺寸。
4.6.2试排块应特别注意门洞口、墙顶部、墙底部、异型墙体等特殊部位。
4.7设置L型铁件和拉结钢筋砌体与钢筋混凝土柱（墙）相接处应设置L型铁件连接，每500mm或两皮砌块高设置拉结钢筋进行拉结或各设置一个L型铁件连接（根据不同厚度墙体选择不同型号铁件），在混凝土墙或柱上用射钉枪打3个钢钉固定，用铁钉打入孔中与砌体固定；砌体与构造柱用拉结筋连接，拉结筋按每500mm（两皮砌块）高设置，伸入砌体内不少于1000mm。
4.8拌制粘结剂粘结剂使用电动工具搅拌均匀，按水灰比1：4拌制，应随拌随用，拌合量宜在3h内用完为限，若环境温度高于25℃，应在拌合后2h之内用完。
严禁使用过夜粘结剂。
4.9砌筑墙体4.9.1砌墙时必须挂线，挂线应拉紧，每层砌块都要穿线看平，使水平缝均匀一致，平直通顺。
一根挂线长度大时，中间应设几个支线点。
4.9.2砌筑每楼层的第一皮砌块前，应先用水湿润基面，再用M7.5水泥砂浆铺砌，水泥砂浆与砌块交接处应刷一道粘结剂，注意调整灰缝厚度，控制墙体轴线与边线。
4.9.3砌块砌筑宜采用“满铺满挤法”，铺浆长度以一块砌块的长度为宜，应将粘结剂均匀铺刮于下皮砌块表面及待砌砌块侧面，铺浆均匀，浆面平整，铺浆后立即放置砌块，轻揉挤压一次摆正找平，铺浆前应将砌块表面清理干净，不得有灰尘。
灰缝要横平竖直，上下层错缝搭接，其搭接长度不宜小于搭接砌块长度的1/3，转角处相互咬槎，边砌边勾缝，不得出现瞎缝、透亮缝，要及时清理挤出的粘结剂。
砌上墙的砌块不应任意移动或撞击，若需校正或铺浆后不能立即放置砌块的，应铲去原粘结剂后，重新铺刮粘结剂进行砌筑。
4.9.4砌块砌筑过程中，每砌筑一皮砌块后都应进行墙体垂直度检查，将砌块墙体垂直度控制在5mm内。
4.9.5砌筑过程中，每皮的砌块砌筑方法宜采用墙头砌至墙尾，避免每皮最后一块砌块留置墙中间砌筑，竖向灰缝得不到控制。
当砌筑至每一皮最后一块砌块时，应注意砌块与柱教育资料．.或剪力墙间的灰缝饱满度，砌体与框架柱、剪力墙的节点缝应逐皮填实粘结剂。
水平灰缝厚度和竖向灰缝宽度不宜大于3mm。
砂浆应饱满，灰缝平直通顺。
4.9.6拉通线砌筑时，应随砌、随吊、随靠，保证墙体垂直、平整，不允许砸砖修墙。
如有不平整，应用钢齿磨砂板磨平，使偏差值控制在允许范围内。
墙体垂直度控制可采用线坠法。
4.9.7窗台宜采用钢筋混凝土窗台梁，两端伸入墙体各600mm；窗口下一皮砌块的底部应放置3Φ6.5纵向钢筋，两端伸入墙体不应小于700mm。
4.9.8砌块墙体每层墙高的中部增设厚度为120mm沿墙全长贯通的钢筋砼水平系梁，当遇窗洞口时，水平系梁设置在窗台标高处，高度不小于180mm。
砌块墙高大于4m时需设置现浇圈梁，高度不小于200mm。
4.9.9砌块墙长大于5m或墙长大于或等于层高的1.5倍时，应在墙的中段增设构造柱，砌体无约束的端部应设置构造柱，内墙与外墙交接处应设置构造柱，构造柱应砌成马牙槎。
4.9.10砌块墙砌至梁或楼板底10-25mm时停止，并在墙顶每一砌块中间部位用经防腐处理的木楔楔紧固定，待砌体沉实（14天左右）后再用柔性材料（泡沫剂）填实，泡沫剂凹进墙面10mm，待凝固后用粘结剂补平。
4.9.11门洞口宜采用钢筋混凝土过梁，钢筋混凝土过梁两端应伸入墙体不小于250mm，其支承面下应设置混凝土垫块。
当洞口宽度大于2m时，洞口两侧应设置钢筋混凝土边框。
门洞两侧应放置混凝土垫块。
4.9.12砌体的转角及交接处应同时砌筑，对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不应小于墙体高度的2/3，槎子必须平直顺道，接槎时，应先清理槎口，再铺粘结剂接砌。
4.9.13设置构造柱的墙体应先砌墙，后浇混凝土。
构造柱与墙体地连接处应砌成马牙槎，每一个马牙槎沿高度方向的尺寸不宜超过300mm，马牙槎应先退后进，拉结筋设置应沿墙高0弯。
配筋带应预先在901000mm，末端应加根Ф6的钢筋，每边伸入墙内2每隔600mm配置构造柱砼标号为置入钢筋后，应用粘结剂填实至槽的上口平。
砌块的水平灰缝面开设凹槽， C20。
混凝土边框构造柱宽度宜比砌250mm，4.9.14门洞口混凝土边框顶部过梁每边伸入墙体，1000mm6的钢筋，每边伸入墙内拉结筋设置应沿墙高每隔，600mm配置2根Ф块墙厚小20mm0 90弯。
末端应加 4.9.15管线敷设预埋水电管线的敷设工作，须待墙体达到一定强度后方可进行。
4.9.15.1若开槽应控制长度。
水平方向不应剔槽，4.9.15.2墙体预埋管线宜在垂直方向开槽布设，管线的保护管线开槽应用切割机和凿槽工具进行，严禁使用锤斧剔槽。
管线在墙体内敷设，，要保证管线垂直进接线盒，管线应贴近墙面敷设。
预埋管线按规层厚度为大于等于15mm，最后用粘结剂补平。
并2mm定固定好以后，处理粉末，再用水泥砂浆填实，宜比墙面微凹 200mm 沿槽长外贴玻纤网格布增强，沿槽两侧各延伸。
4.9.16注意事项 a、加气混凝土砌块墙上不得留置脚手眼。
教育资料．.b、对规定的洞口、管道、沟槽和预埋件应在砌筑墙体时预留和预埋，不得随意打凿已砌好的墙体。
必须设置的沟槽，须用切割机开凿沟槽，宽度和深度不应大于50mm，且敷设管线后应采用不少于M5强度的砂浆填塞密实。
c、墙体的转角和交接处应同时砌筑，如不能同时砌起，则应留置斜槎，斜槎水平投影长度不应小于墙体高度的2/3，槎子必须平直顺道，分段位置应在变形缝或门窗口角处。
d、砌体接槎时，必须将接槎处的表面清理干净，浇水湿润，并应填实砂浆，保持灰缝平直。
e、对砌块墙中缺棱掉角的部位，应随时修补，采用粘结剂进行补平。
f、加气混凝土砌块不得与其他块材混砌。
g、砌体粘结剂必须密实饱满，砌体水平灰缝的砂浆饱满度不小于90%，垂直灰缝的砂浆饱满度不小于80%。
粘结剂自拌好后到用完应控制在3h内。
5抹灰工程5.1施工准备5.1.1砌体砌筑完成后宜在60天后再进行墙面抹灰，不得少于30天。
5.1.2梁板底与砌块墙顶交接处缝隙用泡沫剂填实后，采用粘结剂补平。
5.1.3构造柱、过梁等砌体墙中的混凝土结构先凿平后，用粘结剂补平。
5.1.4砌体墙中的管线槽采用专用切割机割槽，等埋管后先用水泥砂浆修补，再用粘结剂补平。
5.1.5砌体墙与混凝土交接处预先贴好网格布，并向墙、柱延伸200mm。
5.1.6钢丝网采用0.9mm热镀锌钢丝网，铺设搭接长度为100mm；网格布采用孔径4×4mm重量140g的耐碱玻纤网格布，铺设搭接长度为200mm。
5.2施工工艺5.2.1 内外墙饰面应严格按设计要求的工序进行，待制品砌筑、安装完毕后不应立即抹灰，应待墙面含水率达15%-20%后再做装修抹灰层。
抹灰工序应先做界面处理、后抹底灰，厚度应予控制。
当抹灰层超过15mm时应分层抹，一次抹灰厚度不宜超过15mm，其总厚度宜控制在20mm 以内；5.2.2钢丝网钉挂应牢固，网格布应压进界面剂里。
5.2.3使用专用石膏砂浆饰面，粉刷前也应涂抹界面剂。
总厚度不宜超过15mm。
外墙面粉刷前应涂专用界面剂。
找面层大于10mm时应分几次涂抹。
可使用专用外墙底批灰，也可用混合砂浆做外墙饰面。
5.2.4卫生间、厨房间墙面贴瓷砖时，应进行防水处理，然后用瓷砖粘结剂贴瓷砖。
5.2.5内墙饰面做法教育资料．.编名做涂料或壁涂料墙腻子两112-厚专用防水界面砌块墙体基涂料或壁腻子两内涂料墙厚混合砂222-厚专用防水界面砌块墙体基面面厚聚合物水泥砂1-3墙2-厚专用防水界面砌块墙体基内墙砌体墙批刮腻子时，宜在砌体墙面上满铺耐碱玻璃纤维网格布一宽耐碱玻璃纤维网50（砌体与钢筋混凝土梁、柱、墙交接处仍先铺备注布）。
外墙饰面做法5.2.6编号名称做法外墙涂料墙面外墙涂料1外 1外墙腻子两遍教育资料．.厚专用防水界面2-砌块墙体基外墙涂外墙腻子两涂料墙厚混合砂22厚专用防水界面2-砌块墙体基面1-面厚聚合物水泥砂3厚专用防水界面墙2-砌块墙体基陶瓷粘结剂粘贴石弹线60安装托角小型石4 厚聚合物水泥砂浆粉墙2-厚专用防水界面砌块墙体基基层清理→浇水湿润→涂刷防水界面剂→满铺耐碱玻网格布→水泥砂浆找平层→界面剂→保温砂浆两道→外墙外5裂砂浆→满铺耐碱玻纤网格布→抗裂砂浆→外墙腻子涂外墙砌体墙批刮腻子时，宜在砌体墙面上满铺热镀锌钢丝网一道（砌体备50钢筋混凝土梁、柱、墙交接处仍先铺宽热镀锌钢丝网）。
