码流分析仪使用及故障分析..共23页
码流分析仪使用及故障分析
主要内容
一、TS流的重要测试指标 二、BTA-P100简介 三、BTA-P100功能模块 四、故障分析
三、BTA-P100功能模块
信道接口选择
有线信号参数设置，且能看见QAM信号的重要指标
基本信息功能模块，信息内容包括传输速率、视音频带宽、节目列表、PID数量、网络名称等
如果没有一级错误，则表示该TS流没 有丢包也无其他重大异常
节目信息功能模块，包括节目业务的提供者和节目业务类型的描述等
带宽信息功能模块，根据码流中存在的各种类型的PID做完整的带宽统计
一个完整的播出码流必须含有PSI/SI的PID(主要包括PAT、CAT、PMT、NIT、BAT/SDT、EIT、 TDT)以及PSI/SI信息所描述的PID，有效成分的PID值必须与PSI信息里描述的值一致
当节目出现马赛克或声画不同步时，判断和单个TS流业务一样。
• 谢谢
பைடு நூலகம்
PSI/SI功能模块，对各种表的完整显示，深入到最底层的描述字
分析各个PSI/SI表格的具体内容，这个功能很重要。如果前端SI信息有变化， 可以通过它来看实际更新情况；也可以通过这个模块分析PSI信息里描述的 PID与实际的PID是否一致，加扰节目是否有加扰描述等。
主要内容
一、TS流的重要测试指标 二、BTA-P100简介 三、BTA-P100功能模块 四、故障分析
主要内容
一、TS流的重要测试指标 二、BTA-P100简介 三、BTA-P100功能模块 四、故障分析
二、BTA-P100简介
BTA-P100码流分析仪是蓝拓扑研制的袖珍型码流分析仪，体积仅为160×11 4×33(mm)，通过USB接口与笔记本电脑相连，即可进行实时和离线分析
流动注射分析仪常见问题解决方案 ppt课件
• 流通池中有水相
切换四通阀位置到清洗位，用乙醇清洗液清洗流通池确认水相完全 排除，将四通阀切换回检测位。（萃取膜漏液也会造成水相进入 流通池）
• 亚甲基蓝中间液和氯仿品质直接影响检测结果。
ppt课件 47
氨氮方法
关闭镉柱再运行
ppt课件
48
氨氮的基线与峰型
• 停泵后，在流通池中的显色剂颜色会变 深，再次开始时基线由高慢慢降低需要 一个样品周期的时间稳定。 • 如果基线起伏较大或低浓度的峰峰型较 差，则可能是试剂过期或混合不够造成 的。
——流路以及化学方法
ppt课件
1
通道的基本类型
• • • • 蒸馏型:挥发酚、氰化物、总氰化物 消解型：总磷、总氮 萃取型：阴离子表面活性剂 直接显色型：氨氮
有一些问题是可以归类分析，寻找解决方法的
ppt课件 2
影响流动注射分析结果的几个因素 • • • • • • 气泡 酸碱度 温度 试剂的纯度 泵管和基线 样品的干扰
ppt课件
35
峰型变宽积分时间不准确
峰 宽 不 够
出峰拖后了
ppt课件
36
镉柱/四通阀堵塞的判断
关闭镉柱再运行
关闭镉柱运行，峰型正常，需检查镉柱和四通阀各连接处堵塞。
ppt课件
37
总氮的试剂
• • • • 过硫酸钾中的四硼酸钠。 偏重亚硫酸钠中和多余的过硫酸钾。 缓冲液不要直接由氯化铵固体配制。 载流与标准样品配制要采用同批次的去 离子水。
• 建议甲醇溶液和碱性亚甲基蓝溶液使用溶剂过滤器过 滤脱气，氯仿使用真空泵长时间脱气。
ppt课件 43
异丙醇的作用
• 为了避免实际样品测定中的交叉携出， 采用异丙醇清洗采样环，再用去离子水 清洗。 • 异丙醇的位置应设置正确，避免其进入 显色管路造成峰型异常。
数字电视码流分析仪知识-中国电子仪器行业协会
数字电视码流分析仪知识-中国电子仪器行业协会数字电视码流分析仪知识一、概述（一）用途数字电视码流分析仪是数字电视协议层测试仪表，主要用于对数字电视传输码流进行错误监测和特性分析，广泛应用于数字电视传输网络中的码流监测与分析、节目经营商与网络运营商间的服务质量监测、数字电视节目制作以及网络系统建设、开通验收测试等方面，还可以应用于数字电视设备的研制、生产、维护和计量等领域。
（二）分类与特点一般可细分为码流监测仪和码流分析仪两种，码流监测仪可以广泛用于数字电视广播传输和分配监测、各种数字电视节目成品输出的质量监测等。
码流分析仪除了具有码流实时监测仪的所有功能外，还具有深层的码流分析功能，它能监视、检测和记录最重要的码流参数，并提供很强的分析软件，可对录制的码流进行离线分析，分析结果可通过一个易操作的图形界面显示。
码流监测仪和分析仪主要关键技术有码流信息实时处理分析，码流录制和回放，日志记录和处理等。
目前高档次码流监测仪和分析仪均具有强大的网络功能，便于全网远程监控。
（三）产品国内外现状国内生产数字电视码流分析仪的厂家主要有：天津德力、中国电子科技集团4１所、成都前锋电子电器、蓝拓扑公司等单位。
国产数字电视码流分析仪在功能和指标上与国外产品相差不大，完全可以满足国内需求。
国外产品主要是泰克公司、泰雷兹公司等，目前泰克公司的产品知名度最高，其产品支持标准齐全、功能强大。
（四）技术发展趋势多制式，多标准，多功能是此类仪器的发展趋势。
二、基本工作原理码流分析仪是以软件为主的测试仪器，其整机原理较为简洁，硬件主要是通用工控机平台加上信号监测板，软件部分主要包括协议分析程序和用户界面程序，其整机原理框图如图1所示。
图1 整机原理框图信号监测板首先从输入信号中提取出TS流，然后在每个传输流包尾打上一个时间标记(离线分析时，如果录制下来的码流文件不带时间标记，可以根据传输流速率模拟出一个时间标记作为替代)，该时间标记将用于与时间相关的分析。
DSA03码流分析仪说明书
DSA03码流分析仪说明书及常用说明整理人：朱洪东目录DSA03码流分析仪....................................................................... 错误!未定义书签。
目录............................................................................................ 错误!未定义书签。
一．软件操作 ............................................................................. 错误!未定义书签。
1.1离线分析操作 ...................................................................... 错误!未定义书签。
1.2基本信息 ............................................................................ 错误!未定义书签。
1）传送流的数据结构 .......................................................... 错误!未定义书签。
2）传送流的传输速率 .......................................................... 错误!未定义书签。
3）传送流的传输状况 .......................................................... 错误!未定义书签。
4）查看PAT表基本信息 ..................................................... 错误!未定义书签。

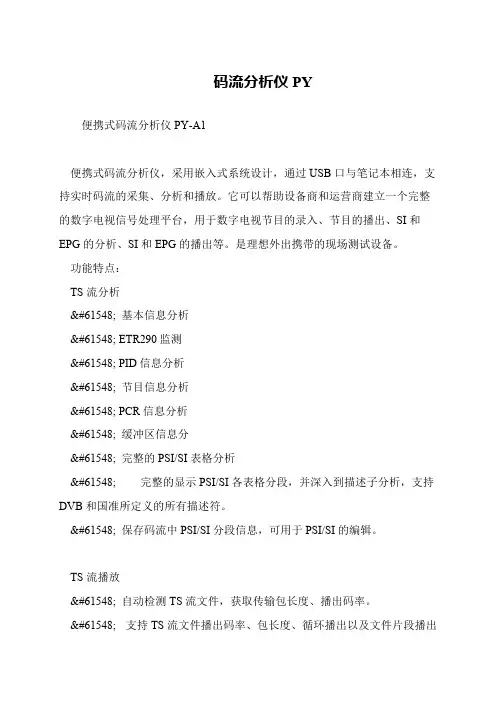

码流分析仪PY
码流分析仪PY
便携式码流分析仪PY-A1
便携式码流分析仪，采用嵌入式系统设计，通过USB口与笔记本相连，支持实时码流的采集、分析和播放。
它可以帮助设备商和运营商建立一个完整的数字电视信号处理平台，用于数字电视节目的录入、节目的播出、SI和EPG的分析、SI和EPG的播出等。
是理想外出携带的现场测试设备。
功能特点：
TS流分析
 基本信息分析
 ETR290监测
 PID信息分析
 节目信息分析
 PCR信息分析
 缓冲区信息分
 完整的PSI/SI表格分析
 完整的显示PSI/SI各表格分段，并深入到描述子分析，支持DVB和国准所定义的所有描述符。
 保存码流中PSI/SI分段信息，可用于PSI/SI的编辑。
TS流播放
 自动检测TS流文件，获取传输包长度、播出码率。
 支持TS流文件播出码率、包长度、循环播出以及文件片段播出。
泽华园 码流分析仪 说明书
便携式码流分析仪SPA-11P用户手册北京泽华源科技有限公司地址：中国北京市海淀区花园路1号塔院写字楼101室电话：(86 10) 62013361 62050737传真：(86 10) 62057663网址：电子邮件: sales@，support@安装指南 (4)1．介绍 (4)1．1．安全事项 (4)1．2．配件清单检查 (4)2．设备放置准备 (4)2．1．机械要求 (4)2．2．环境要求 (5)2．3．电气要求 (5)2．4．计算机要求 (5)3．设备安装 (6)3．1．软件安装 (6)3．2．线缆连接 (6)接口和指示灯 (7)1．接口 (7)2．指示灯 (7)操作指南 (8)1．配置IP地址 (8)1．1．设置超级终端 (8)1．2．连接和配置IP地址 (8)1．2．1 通过超级终端配置设备IP地址 (8)1．2．2 通过软件直接更改设备IP地址 (9)2．运行操作 (9)2．1．连接和上电 (9)2．2．软件使用提示 (10)2．2．1．使用提示 (10)2．2．2．工具栏介绍 (10)2．3．软件使用 (11)2．3．1. ASI实时分析及RF实时分析（可同时录入） (14)2．3．1．1 基本信息界面 (16)2．3．1．2 错误报警和分析 (17)2．3．1．3 错误日志 (18)2．3．1．4 PCR (19)2．3．1．5 PSI/SI信息监测 (20)2．3．1．6 EPG全览 (21)2．3．1．7 EPG详情 (22)2．3．1．8 视音频的解码 (23)2．3．2.单独录入 (24)2．3．3．TS文件直接播发 (26)2．3．4．实时分析时，码流触发录入 (26)2．3．5．TS文件分析 (27)2．3．5．1 TS基本信息监测窗口 (27)2. 3．5．2 TS文件截取 (29)技术指标 (30)ASI接口 (30)射频接口 (30)高速以太网接口 (30)串行接口 (30)注意事项 (31)安装指南1．介绍本文档介绍安装SPA-11P的必要步骤。
[ts码流分析] ETSI TR101 290监测的三种级别错误-推荐下载
![[ts码流分析] ETSI TR101 290监测的三种级别错误-推荐下载](https://img.taocdn.com/s3/m/f58e804df78a6529647d53b9.png)
[ts 码流分析] ETSI TR101 290监测的三种级别错误对于码流分析仪所提供ETSI TR101 290监测的三种级别错误，接收端将会出现如下现象。
级别错误类型接收端现象同步丢失错黑屏、静帧和马赛克、画面不流畅现象同步字节错黑屏、静帧和马赛克、画面不流畅现象PAT 错误搜索不到节目或节目搜索错误连续计数错马赛克PMT 间隔错误搜索不到节目或节目搜索错误PMT 加扰错误搜索不到节目或节目搜索错误一级错误PID 错误黑屏、静帧、马赛克等所有异常现象传送错误黑屏、静帧和马赛克、画面不流畅现象CRC 错误黑屏、静帧和马赛克、画面不流畅现象PCR 间隔错误视音频不同步或图象颜色丢失PCR 非连续标志错视音频不同步或图象颜色丢失PCR 抖动错误视音频不同步或图象颜色丢失PTS 错误音视频不同步TS 包加扰错只对加扰节目有影响，为轻微错误二级错误CAT 错误无法正确处理CA 信息，为轻微错误NIT ID 错误NIT 间隔错误NIT 其他错误SI 重复率错缓冲器错非指定PID 错SDT ID 错SDT 当前间隔错SDT 其他间隔错EIT ID 错EIT 当前间隔错EIT 其他间隔错EIT PF 错RST 错误TDT 错误空缓冲器错误三级错误数据延迟错误无异常现象，码流分析仪的三级错误为轻微错误。
（1）传送码流同步丢失：连续检测到连续 5 个正常同步视为同步，连续检测到 2 个以上不正确同步则为同步丢失错误。
传输流失去同步，标志着传输过程中会有一部分数据丢失，直接影响解码后的画面的质量。
（2）同步字节错误：同步字节值不是 0X47。
同步字节错误和同步丢失错误的区别在于同步字节错误传输数据仍是 188或 204 包长，但同步字头的 0X47被其他数字代替。
这表明传输的部分数据有错误，严重时会导致解码器解不出信号。
（3）PAT 错误：标识节目相关表 PAT 的 PID 为 0x0000，PAT 错误包括标识 PAT 的 PID 没有至少 0.5 s出现一次，或者 PID为 0x0000 的包中无内容，或者 PID为 0x0000 的包的包头中的加密控制段不为 0。
