测量二极管的伏安特性
实验五测量二极管的伏安特性
一、实验目的：
1、学习测量伏安特性的方法；
2、了解二极管的伏安特性。
二、实验仪器
稳压电源、滑线变阻器、待测二极管、指针式万用表、数字万用表
万用电表结构、原理，操作规程见实验三制流电路和分压电路的相关论述，请同学们认真学习
三、实验原理
实验中常用的线绕电阻、碳膜电阻及金属膜电阻等，均为线性电阻。
即加在该电阻上的电压与通过其中的电流总是成比例的变化。
若以纵轴表示电流，横轴表示电压作图，得到一条直线。
这类电阻严格服从欧姆定律。
反之，不满足欧姆定律或加在其上电压与通过的电流没有线性关系的元件，均成为非线性电阻元件，如二极管。
以纵轴表示通过非线性电阻元件上的电流，以横轴表示加在其上的电压，所得图像为一曲线。
即图上各点的电压与电流的比值，不是一个常数。
此时说这个器件的阻值是多少，意义是不明确的。
只有在电压、电流为确定值时，才有确定的涵义。
用任何一个阻值，都不能表明这种器件的电阻特性，一般用I~U曲线来反映，称之为伏安特性曲线。
二极管的伏安特性曲线如图一所示。
若给二极管加正向偏置电压（即在二极
管的正端接高电位，负端接低电位），则二
极管有正向电流通过（多数载流子导电），
电路中有较大的电流。
随着正向电压的增
加，电流也增加。
开始时，电流随电压变化
很缓慢，而当正向电压增到二极管的导通电
压时（锗管为0.2V左右，硅管为0.7V左右）
电流急剧变化，且在导通时，电压变化少许，
图一二极管的伏安特性曲线
电流就会有很大的变化。
相反，若在二极管上加反向偏向电压（即在二极管的正极接低电位，负极接高电位），当电压较小时，二极管处截止状态，此时反向电流很小。
其值随反向电压的增高而增高得特别缓慢，几乎保持恒定。
当反向电压则增到该二极管的击穿电压时，电流猛增，这种现象称之为二极管被击穿。
通常测定二极管伏安特性有两种方法。
1、伏安法
伏安法测定电阻是电磁测量中最基本测量方法之一，利用欧姆定律的原理，
验证U 、I 、R 三者之间的关系。
实验所用仪器为电压表，电流表等，简单且使用方便，但在具体测量中，电表的内阻对测量结果有影响，所以该方法有明显的系统误差。
当有直流电流通过待测电阻时，用电压表测出两端的电压U ，同时用电流表测出通过的电流，然后根据欧姆定律算出待测电阻的数值。
伏安法测电阻时，电表的接法有两种：
内接法－电流表接在电压表的里侧；外接法－电流表接在电压表的外侧。
但这两种接法都不可能同时测准电压和电流，使测量结果产生系统误差。
根据待测电阻的大小，选择合适的接法，可以使系统误差较小，甚至可以忽略不计。
二极管的伏安特性也可以用这种方法，就将电阻换成二极管进行测量。
因二极管的反向电阻R x >>R A ，故可以测二极管的反向伏安特性，误差较小。
见图二
因二极管的正向电阻R x 在导通电压以R x <<R V ，故用来测定二极管的正向伏安特性，误差较小见图三。
图二 内接法 图三 外接法
2、电桥法
电桥法测二极管正向特性线路，见图四所
示，当检流计G 指零时，电压表示二极管两端的
正向电压值，电流表示值表示流过二极管的正向
电流。
1R 为限流电阻，2R 为分压电阻，改变1R ，
2R 的值，
电压表示值随之改变，如果G 指示为零，则电压表示值就是二极管端压D U 。
因G 指零时，桥路平衡，故称之电桥法。
如果将稳压电源的极性反向连接，按与上述相同的方法，可测量二极管的反向特性曲线。
电桥法消除了电流表的降压，电压表的分流引起的系统误差，因此非常准确。
但只能采取试探性调整R 1、R 2、0R ，每点都要反复多次调整，才能使G 指零。
达到平衡，测定V ，I 。
因此，非常麻烦和费[]1时。
用电流表内接法外接法测定二极管伏安特性，因为电流表要降压，电压表要分流，都用电表测量存在比较大的系统误差，但操作方便，
因而在要求不高的场
合中使用。
现在数字万用表电压档接入电阻已达10M ，分流只有几微安，故用它测定二极管的正向电压时，几乎达到了电桥法的精度。
只需移动变阻器触头C一次，就能读出该点的I，V。
而因我们采用内接法外接法测定二极管伏安特性，用指针表测电流，数字万用表测电压，达到了方便、快速、准确。
四、实验内容
1．测量二极管的正向特性
（1）按图3，接好线路，接通电源，使二极管正向导通。
电源电压调至1.5V，预置
R的触头C在中央。
移动C，观察在导通区加在二极管上电压随电流变化0
的现象，并确定电压和电流的测量范围。
（电流I在100mA以内）（2）测量二极管正向特性曲线。
不要间隔的取点，在电流变化缓慢区电压间隔取得疏一些，在变化迅速区，间隔取的疏些。
以硅管为例，电压在0-0.6V 区间每隔0.1V取一个点，而在0.6V-0.8V区间每隔0.05V取一个点为好。
锗管电压在0.3V以内，每隔0.1伏取一点，以后每隔0.05伏测一点，测到80mA为止。
注意在测量中不断选择电流档量程。
使读数在该档量程1/10以上。
2．测量二极管的反向特性。
（测同一个二极管）
（1）按图二连接线路，
R的触头C置于中心，使二极管反向导通。
（2）定性观察二极管的反向特性。
电源电压不要超过所用二极管的击穿电压，同时通过观察确定出电压的调节范围。
测量从0V开始，每隔2—4V取一个点，直到电流变化迅速区间，I≤50μA，间隔可取的密一些。
五、数据记录及处理
1、列表记录数据
2、作图：
根据表一、表二的数据在坐标纸上按图五作出I~U曲线图，图中一大格对应坐标纸上一厘米。
3、根据I~ U曲线指出二极管的伏安特性。
图五
六、思考题
1、为什么测二极管正向伏安特性时，采用电流表外接法，反之采用电流表内接法？
2、为什么要用指针万用表测电流，而用数字万用表测电压？
参考文献
[1] 邵建新.二极管伏安特性电路的改进，物理实验2002，22（3）42-43.。
同学们可在中国期刊网中查阅相关论文。

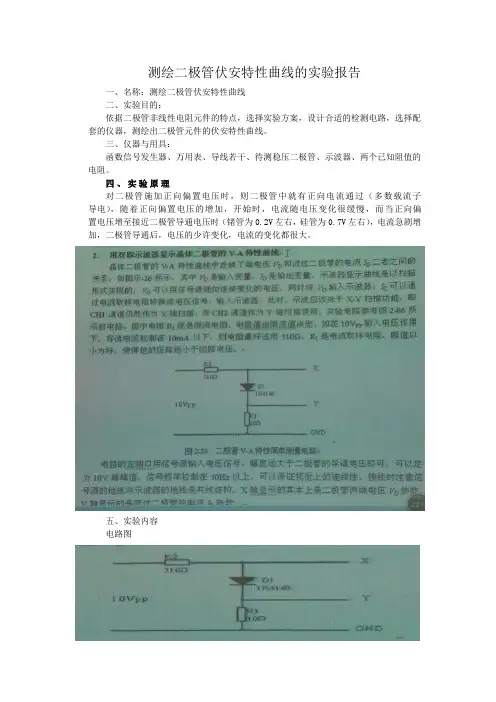

测绘二极管伏安特性曲线的实验报告
测绘二极管伏安特性曲线的实验报告
一、名称：测绘二极管伏安特性曲线
二、实验目的：
依据二极管非线性电阻元件的特点，选择实验方案，设计合适的检测电路，选择配套的仪器，测绘出二极管元件的伏安特性曲线。
三、仪器与用具：
函数信号发生器、万用表、导线若干、待测稳压二极管、示波器、两个已知阻值的电阻。
四、实验原理
对二极管施加正向偏置电压时，则二极管中就有正向电流通过（多数载流子导电），随着正向偏置电压的增加，开始时，电流随电压变化很缓慢，而当正向偏置电压增至接近二极管导通电压时（锗管为0.2V左右，硅管为0.7V左右），电流急剧增加，二极管导通后，电压的少许变化，电流的变化都很大。
五、实验内容
电路图
步骤
1.先用二极管测定稳压二极管的正、负极，再按如图所示的电路图在面包板上
连线。
注意：要熟悉面包板的使用。
2.再把万用表调到直流电压档，然后把函数信号发生器调节到10Vpp，接着把
电路接通电源，再接好示波器上的X,Y轴接线柱，就可以在示波器上看到伏安特性曲线，在调节清晰。
注意要用函数信号发生器上的正弦波或三角波。
六、数据处理
伏安特性曲线图。
测量二极管的伏安特性实验报告
测量二极管的伏安特性实验报告测量二极管的伏安特性实验报告引言：二极管是一种常见的电子元件，具有单向导电性质。
在电子学领域中，测量二极管的伏安特性是非常重要的实验之一。
通过测量二极管在不同电压和电流条件下的特性曲线，可以了解其工作状态和性能参数。
本实验旨在通过实际测量，探究二极管的伏安特性，并分析其特性曲线的变化规律。
实验步骤：1. 实验准备首先，我们需要准备一台数字万用表、一台可变直流电源、一根双头插针导线和一只二极管。
确保实验环境安全，并将电源接地。
2. 连接电路将电源的正极与数字万用表的电流测量端相连，再将二极管的正极与电源的负极相连，最后将二极管的负极与数字万用表的电流测量端相连。
3. 测量伏安特性逐渐调节电源的输出电压，从0V开始，每隔0.2V记录一组电流和电压的数值。
当电流达到一定值时，停止增加电压，记录此时的电流和电压数值。
然后，逐渐减小电源的输出电压，同样每隔0.2V记录一组电流和电压的数值。
直到电流减小到接近0A时，停止减小电压，记录此时的电流和电压数值。
4. 绘制伏安特性曲线将测得的电流和电压数值绘制成伏安特性曲线图。
横轴表示电压，纵轴表示电流。
根据实验数据，可以观察到二极管在不同电压下的电流变化情况，了解其导电特性。
实验结果与分析：根据实际测量数据绘制的伏安特性曲线，我们可以看到在正向电压下，二极管的电流随电压的增加而迅速增大。
这是因为在正向电压下，二极管的正极与负极之间形成了电势差，使得电子从N区域向P区域移动，从而导致电流的增大。
而在反向电压下，二极管的电流非常小，几乎接近于零。
这是因为在反向电压下，二极管的P区域与N区域之间的势垒增大，阻止了电子的流动。
此外，我们还可以观察到二极管的正向电压与电流之间存在一个临界点，称为二极管的正向压降。
当电压超过这个临界点时，电流急剧增加。
这是因为当正向电压超过二极管的正向压降时，势垒被破坏，电子可以自由地通过二极管，导致电流的急剧增加。
伏安法测二极管实验报告
伏安法测二极管实验报告篇一：实验一、伏安法测二极管特性实验一、伏安法测二极管特性实验时间：XX..篇二：伏安法实验报告伏安法测电阻实验报告（一）数据处理? 测小电阻粗测：50.6Ω测量小电阻数据表U/V I/mA0.1 2.20.3 6.40.5 10.60.7 14.60.9 18.81.1 23.01.3 27.2电压表：量程1.5V分度值0.02V 内阻1kΩ/V 电流表：量程30mA 分度值0.4mA内阻4.8Ω取图中点（0.7，14.6）计算，得R=U/I=0.7/（14.6*10-3）=47.9Ω考虑电压表内阻Rv=1.5V*1kΩ/V=1500Ω根据公式1/Rx=I/U-1/Rv解得RX=49.5Ω可见修正系统误差后，RX的阻值更接近粗测值。
? 测大电阻粗测：0.981 kΩU/V 0.10 0.30 0.50 0.70 0.90 1.10 1.30I/mA 0.10 0.31 0.50 0.71 0.91 1.11 1.31电压表：量程1.5V分度值0.02V 内阻1kΩ/V 电流表：量程1.5mA 分度值0.02mA内阻21.4Ω取图中点（0.7,0.71）计算，得R=U/I=0.7/（0.71*10-3）=985.9Ω考虑电流表内阻RA=21.4Ω根据公式Rx=U/I-RA=964.5Ω此时出现修正误差后的阻值比测量值的误差还要大的情况，考虑可能是选择的电流表的量程不恰当。
为了使电流表的指针能够偏转至量程的2/3处，选择的量程过小，导致电流表的内阻过大，增大误差。
? 测量稳压二极管U/V I/mA U/V I/mA U/V I/mA稳压二极管正向导电数据表0.1907 0.3163 0.4978 0.5202 0.5553 0.5706 0.5944 0.000 0.000 0.000 0.001 0.003 0.004 0.007 0.6007 0.6201 0.6574 0.6661 0.6888 0.7085 0.7289 0.008 0.013 0.032 0.040 0.072 0.124 0.222 0.7417 0.7617 0.7811 0.8000 0.828 0.848 0.868 0.322 0.583 1.040 1.807 4.661 6.985 9.920U=0.8V时，RD=0.8/(1.807*10-3)=442.7Ω稳压二极管反向导电数据表U/V I/mA U/V I/mA U/V I/mA 1.229 0.000 4.683 0.005 5.387 0.428 2.312 0.000 4.806 0.007 5.465 9.800 3.3194.001 4.288 4.516 0.000 0.001 0.002 0.003 4.9475.1035.208 5.327 0.011 0.019 0.031 0.076 5.468 5.494 5.509 5.523 10.113 15.620 17.596 19.775U=4.0V时，RD=4.001/(0.001*10-3)=400 kΩI=-10mA时，RD′=(5.468-5.465)/(10.113-9.800)*10-3=9.6Ω（二）思考题（2）测量正向伏安曲线时你采用了哪种电表接法，为什么？采用外接法。
测量二极管的伏安特性实验报告
测量二极管的伏安特性实验报告实验报告课程名称：大学物理实验（1）实验名称：测量二极管的伏安特性学院：XX学院专业：XX 班级：XX 组号：XX 指导教师：XX报告人学号：XX 实验时间：年月日星期实验地点：科技楼903实验报告提交时间：一、实验目的了解晶体二极管的导电特性并测定其伏安特性曲线。
二、实验原理晶体二极管的导电特性：晶体二极管无论加上正向或反向电压，当电压小于一定数值时只能通过很小的电流，只有当电压大于一定数值时，才有较大电流出现，相应的电压可以称为导通电压。
正向导通电压小，反向导通电压相差很大。
当外加电压大于导通电压时，电流按指数规律迅速增大，此时，欧姆定律对二极管不成立。
实验线路图如下：注意：无论毫安表内接还是外接，实验数据都应该进行修正：毫安表外接时应该进行电流修正，内接时应该进行电压修正。
由于实验用毫伏表内阻很大（约100~1000多万欧姆），按照上述接法，数据修正简单：正向时伏特表的电流可以忽略；反向时，伏特表的电流始终保持0.0006mA，很容易修正。
假如将毫安表内接，则无论正向反向，每一个数据都要做电压修正，并且每个修正值都不同，给实验带来很大麻烦。
三、实验仪器晶体二极管、电压表、电流表、电阻箱、导线、电源、开关等。
四、实验内容和步骤1、测定正向特性曲线打开电源开关，把电源电压调到最小，然后接通线路，逐步减小限流电阻，直到毫安表显示1.9999mA，记录相应的电流和电压。
然后调节电源电压，将电压表的最后一位调节成0，记录电压与电流；以后按每降低0.010V测量一次数据，直至伏特表读数为0.5500V为止。
此时，正向电流不需要修正。
2、测定反向特性曲线把线路改接后，接通线路，将电源电压调到最大，逐步减小限流电阻，直到毫安表显示1.9999mA为止，记录相应的电流和电压。
然后调节电源电压或者限流电阻，再将电流调节为1.8006、1.6006、1.4006……mA情况下，记录相应的电压；其中0.0006mA为伏特表的电流，此为修正电流，记录电流时应该自行减去。
实验3-1 伏安法测晶体二极管特性.
实验3-1 伏安法测晶体二极管特性给一个元件通以直流电，用电压表测出元件两端的电压，用电流表测出通过元器件的电流。
通常以电压为横坐标、电流为纵坐标，画出该元件电流和电压的关系曲线，称为该元件的伏安特性曲线。
这种研究元件特性的方法称为伏安法。
伏安特性曲线为直线的元件称为线性元件，如电阻；伏安特性曲线为非直线的元件称为非线性元件，如二极管、三极管等。
伏安法的主要用途是测量研究线性和非线性元件的电特性。
非线性电阻总是与一定的物理过程相联系，如发热、发光和能级跃迁等，江崎玲、於奈等人因研究与隧道二极管负电阻有关的现象而获得1973年的诺贝尔物理学奖。
【实验目的】1．具体了解和分析二极管的伏安特性曲线。
2．学会分析伏安法的电表接入误差，正确选择电路使其误差最小。
3．学会电表、电阻器、电源等基本仪器的使用。
【仪器用具】安培计、伏特计、变阻器、转盘电阻箱、甲电池、待测二极管、导线、双刀双掷倒向开关、单刀开关【实验原理】半导体二极管的核心是一个PN结，这个PN结处在一小片半导体材料的P区与N区之间（如图3-1-1），它由这片材料中的P型半导体区域和N型半导体区域相连所构成。
连接P 型区域的引出线称为P极，连接N型区域的引出线称为N极。
当电压加在PN结上时，若电压的正端接在P极上，电压的负端接在N极上（如图3-1-2），称这种连接为“正向连接”；反之，档PN结的两极反向连接到电压上时为“反向连接”。
正向连接时，二极管很容易导图3-1-1 图3-1-2通，反向连接时，二极管很难导通。
我们称二极管的这种特性为单向导电性。
实验工作中往往利用二极管的单向导电性进行整流、检波、作电子开关等。
二极管电流随外加电压变化的关系曲线称为伏安特性曲线。
二极管的伏安特性曲线如图3-1-3和图3-1-4所示。
这两个图说明了二极管的单向导电性。
由图可见，在正向区域，锗管和硅管的起始导通电压不同，电流上升的曲线斜率也不同。
图3-1-3 图3-1-4利用绘制出的二极管的伏安特性曲线，可以计算出二极管的直流电阻及表征其它特性的某些参数。

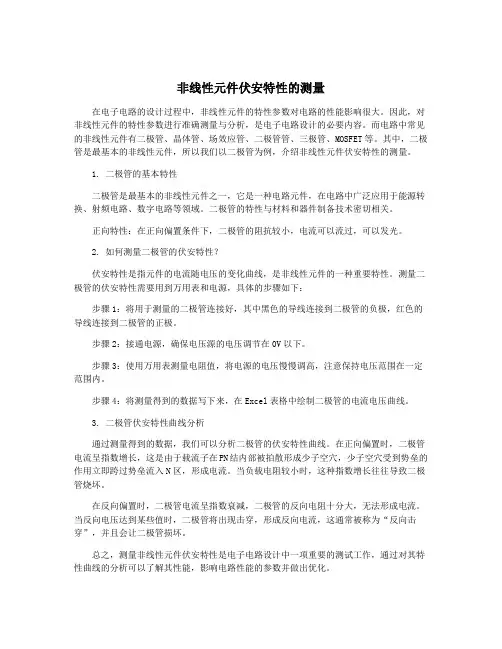

非线性元件伏安特性的测量
非线性元件伏安特性的测量在电子电路的设计过程中，非线性元件的特性参数对电路的性能影响很大。
因此，对非线性元件的特性参数进行准确测量与分析，是电子电路设计的必要内容。
而电路中常见的非线性元件有二极管、晶体管、场效应管、二极管管、三极管、MOSFET等。
其中，二极管是最基本的非线性元件，所以我们以二极管为例，介绍非线性元件伏安特性的测量。
1. 二极管的基本特性二极管是最基本的非线性元件之一，它是一种电路元件，在电路中广泛应用于能源转换、射频电路、数字电路等领域。
二极管的特性与材料和器件制备技术密切相关。
正向特性：在正向偏置条件下，二极管的阻抗较小，电流可以流过，可以发光。
2. 如何测量二极管的伏安特性？伏安特性是指元件的电流随电压的变化曲线，是非线性元件的一种重要特性。
测量二极管的伏安特性需要用到万用表和电源，具体的步骤如下：步骤1：将用于测量的二极管连接好，其中黑色的导线连接到二极管的负极，红色的导线连接到二极管的正极。
步骤2：接通电源，确保电压源的电压调节在0V以下。
步骤3：使用万用表测量电阻值，将电源的电压慢慢调高，注意保持电压范围在一定范围内。
步骤4：将测量得到的数据写下来，在Excel表格中绘制二极管的电流电压曲线。
3. 二极管伏安特性曲线分析通过测量得到的数据，我们可以分析二极管的伏安特性曲线。
在正向偏置时，二极管电流呈指数增长，这是由于载流子在PN结内部被拍散形成少子空穴，少子空穴受到势垒的作用立即跨过势垒流入N区，形成电流。
当负载电阻较小时，这种指数增长往往导致二极管烧坏。
在反向偏置时，二极管电流呈指数衰减，二极管的反向电阻十分大，无法形成电流。
当反向电压达到某些值时，二极管将出现击穿，形成反向电流，这通常被称为“反向击穿”，并且会让二极管损坏。
总之，测量非线性元件伏安特性是电子电路设计中一项重要的测试工作，通过对其特性曲线的分析可以了解其性能，影响电路性能的参数并做出优化。
(完整版)伏安法测二极管的特性
实验三 伏安法测二极管的特性电路中有各种电学元件，如线性电阻、半导体二极管和三极管,以及光敏、热敏和压敏元件等。
知道这些元件的伏安特性,对正确地使用它们是至关重要的。
利用滑线变阻器的分压接法，通过电压和电流表正确地测出它们的电压与电流的变化关系称为伏安测量法（简称伏安法）。
伏安法是电学中常用的一种基本测量方法。
1、教学目标（1)了解分压器电路的调节特性; （2)掌握测量伏安特性的基本方法； （3）了解二极管的正向伏安特性. 2、实验原理2。
1 电学元件的伏安特性在某一电学元件两端加上直流电压，在元件内就会有电流通过，通过元件的电流与端电压之间的关系称为电学元件的伏安特性。
在欧姆定律U=IR 式中，电压U 的单位为V ，电流I 的单位为A ，电阻R 的单位为Ω。
一般以电压为横坐标和电流为纵坐标作出元件的电压－电流关系曲线,称为该元件的伏安特性曲线。
对于碳膜电阻、金属膜电阻、线绕电阻等电学元件，在通常情况下，通过元件的电流与加在元件两端的电压成正比关系变化,即其伏安特性曲线为一直线。
这类元件称为线性元件。
半导体二极管、稳压管等元件，通过元件的电流与加在元件两端的电压不成线性关系变化，其伏安特性为一曲线.这类元件称为非线性元件，如图1所示为某二极管元件的伏安特性.在设计测量电学元件伏安特性的线路时，必须了解待测元件的规格,使加在它上面的电压和通过的电流均不超过额定值。
此外，还必须了解测量时所需其它仪器的规格（如电源、电压表、电流表、滑线变阻器等的规格），也不得超过其量程或使用范围。
根据这些条件所设计的线路，可以将测量误差减到最小. 2.2 二极管测量电路的比较与选择电路的比较和说明可参考教材p56自己分析。
3、实验室提供的仪器和用具直流电源,滑线变阻器（1A ，190Ω），直流电压表（0。
5级，1。
5—15V 四量程），直流电流表（0。
5级，25-50mA 二量程）,两个电阻箱(ZX21型），直流检流计（AC5型),待测二极管,单刀双掷开关及导线若干等. 4、实验内容测定二极管正向伏安特性，并作出伏安特性曲线 主要步骤：(1）连线前,先记录所用晶体管型号和主要参数（即最大正向电流和最大反向电压）. (锗管的最大正向电流一般16-50mA ，最大反向电压为20-75V ）(2）然后用万用表欧姆档测量其正、反向阻值，从而判断晶体二级管的正、负极（万用表处于欧姆档时，图1 非线性元件的伏安特性 KBA图2测晶体二极管正向特性mAVC + -E D图3测晶体二极管正向负笔为正电位，正笔为负电位。
测量二极管的伏安特性实验报告
测量二极管的伏安特性实验报告一、实验目的该实验的目的在于测量二极管的伏安特性，也就是对不同特定电流和电压进行测量，以此判断其结构特点。
该实验也非常有助于帮助我们掌握光电元件在实际使用中的特性，便于计算光电元件的参数。
二、实验原理伏安特性将电路中的二极管放在可调电源内，以不同的电压和电路极性为条件，从而控制它的电流，通过互感电流表测量二极管的电流，并用电压表得到二极管的电压。
由此得到的某一特定电流下的电压即为NPN管的转换效率电压VCE，将检测得到的VCE和电流值以图形方式呈现即为伏安特性曲线。
三、实验设备1.可调电源：可调电源主要用于得到检定时所需要的电压大小及极性，使管子内部运行在指定电流和极性条件下；2.互感电流表：互感电流表用于在特定条件下测量放大器中PNP管的放大倍率和输出电流；3.电压表：电压表用于分别测量安放在可调电源的正负极的电源电压；4.示波器：周期性信号的变化触发示波器所示出的人眼可见的示波产生脉冲形宽度，跟踪这种变化就可以获取这段时间内发生及变化的参数值；5.数据采集板：数据采集板用于将二极管的特性数据存入电脑。
四、实验内容（1）实验准备该实验需要一块可调电源，一块数据采集板，一台示波器以及一台互感电流表和电压表。
在实验之前，首先需要校准可调电源的输出电压，以及测量仪器的准确值，以便保证实验的准确性。
（2）建立实验电路实验电路主要由可调电源、互感电流表、电压表和数据采集板等组成：将可调电源输出电源线remark至实验小方框内，再用示波器长接线将框内电源正极和正测点互接；接下去在测点通一只二极管，另一只对应电流表的电极与负测点互接；接着将小方框外负极线接电压表，并将测试端小方框内正极和负极接上电压表的正极和负极；最后将测量仪表的接线和正负极极接在实验小块上，然后将数据采集板和可调电源连线，将数据采集板的电极互接，然后接线就全部完毕。
（3）实验步骤1、用可调电源将实验电路中放大器极性以正电平反向电压输出，接着调节电源，将反向电压调节至指定电压；2、开启互感电流表，测量出PNP管的电压表；3、调节反向电压，使管子内部电流达到所需要的指定值；4、用电压表测量安放在可调电源的正负极的电源电压；5、示波器可以跟踪电流和电压的变化；6、将数据采集板连接电脑，将实验结果以图表形式表示。
二极管的伏安特性实验报告
二极管的伏安特性实验报告二极管的伏安特性实验报告引言：二极管是一种常见的电子元件，具有非常重要的应用价值。
它是一种具有单向导电性的电子器件，能够将电流限制在一个方向上流动。
本实验旨在通过测量二极管在不同电压下的电流变化，探究其伏安特性，并分析其在电子设备中的应用。
实验装置：本实验所需的装置主要包括：二极管、直流电源、电阻、万用表等。
实验过程：1. 首先，将二极管与直流电源和电阻连接起来，组成一个电路。
2. 调节直流电源的电压，从0V开始逐渐增加，每次增加一个固定的电压值。
3. 在每个电压值下，使用万用表测量二极管的电流，并记录下来。
4. 根据测得的电压和电流数据，绘制伏安特性曲线图。
实验结果：根据实验数据绘制的伏安特性曲线图显示，二极管的伏安特性呈现出明显的非线性特性。
在正向偏置时，电流随着电压的增加而迅速增大；而在反向偏置时，电流保持在一个极低的水平上。
讨论与分析：1. 正向偏置时，二极管的导通特性使得电流能够顺利通过。
当电压增加到二极管的正向压降（正向电压）时，电流急剧增加，呈指数增长。
这是由于二极管内部的PN结在正向偏置下形成了导电通道，电流能够自由地流动。
这种特性使得二极管在电子设备中广泛应用于整流、放大、开关等电路中。
2. 反向偏置时，二极管的导通特性被阻断，电流无法通过。
在反向电压下，二极管的电流仅仅是由于少量的载流子扩散而产生的，因此电流非常微弱。
这种反向电流被称为反向饱和电流。
反向偏置使得二极管具有了单向导电性，可以用于保护电路免受反向电压的损害。
3. 二极管的伏安特性曲线图中，还可以观察到一个重要的参数——二极管的截止电压。
截止电压是指当二极管的电压低于一定值时，电流基本上为零。
截止电压是二极管的重要参数之一，它决定了二极管在电路中的工作状态和特性。
结论：通过本次实验，我们深入了解了二极管的伏安特性及其在电子设备中的应用。
二极管具有单向导电性，能够将电流限制在一个方向上流动。
它在正向偏置下具有导通特性，在反向偏置下具有阻断特性。
伏安法测二极管的伏安特性(共6张PPT)
1、根据图8-2连接线路，并预置R0为最大值，R1为最大值，R2的输出为零，注意电表的极性!
2、接通电源，注意观察有无异常情况发生，否则马上切断电源，根据现象检查故障。 图8-1 二极管的伏安特性 6 V)，对于每种UD值，调节R0，使检流UD (0.1～0.6 V)，对于每种UD值，调节R0，
使检流计指示为零，记下电流表的电流值．
4.根据测量数据，绘出二极管正向伏—安特性曲线
1、根据图8-2连接线路，并预置R0为最大值，R1为最大值，R2的输出为零，注意电表的极性!
2、接通电源，注意观察有无异常情况发生，否则马上切断电源，根据现象检查故障。
实验步骤和要求
1、根据图8-2连接线路，并预置R0为最大值，R1为最大值，R2 的输出为零，注意电表的极性!
2、接通电源，注意观察有无异常情况发生，否则马上切断电 源，根据现象检查故障。
图8-2 伏安法测量二极管的特性电路 21、、接根通据电图源8-2，连注接意线观路察，有并无预异置常R情0为况最发大生值，，否R则1马为上最切大断值电，源R2，的根输据出现为象零检，查注故意障电。表的极性!
图82-、2 接伏通安电法源测，量注二意极观管察的有特无性异电常路情况发生，否则马上切断电源，根据现象检查故障。 3、选择各种值UD (0. 实验步骤和要求
图8-1 二极管的伏安特性
6 V)，对于每种UD值，调节R0，使检流计指示为零，记下电流表的电流值． 4.
6 V)，对于每种UD值，调节R0，使检流计指示为零，记下电流表的电流值． 4.
实验步骤和要求
图81-、2 根伏据安图法8测-2量连二接极线管路的，特并性预电置路R0为最大值，R1为最大值，R2的输出为零，注意电表的极性! 实验2、步接骤通和电要源求，注意观察有无异常情况发生，否则马上切断电源，根据现象检查故障。 图6 V81)-、，2 根伏对据安于图法每8测种-2量U连D二接值极线，管路调的，节特并R性0预，电置使路R检0为流最计大指值示，为R零1，为记最下大电值流，表R2的的电输流出值为．零，注意电表的极性! 666636实、VVVVV验2444444)))))选、......，，，，，步择接对对对对对骤各通于于于于于和种电每每每每每要值源种种种种种求U，UUUUUDDDDDD注值值值值值(意0，，，，，.观调调调调调察节节节节节有RRRRR无00000，，，，，异使使使使使常检检检检检情流流流流流况计计计计计发指指指指指生示示示示示，为 为 为 为 为否零零零零零则，，，，，马记记记记记上下下下下下切电电电电电断流流流流流电表表表表表源的的的的的，电电电电电根流流流流流据值值值值值现．．．．．象检查故障。 图6 V81)-、，2 根伏对据安于图法每8测种-2量U连D二接值极线，管路调的，节特并R性0预，电置使路R检0为流最计大指值示，为R零1，为记最下大电值流，表R2的的电输流出值为．零，注意电表的极性! 6实V验442)..、，步接对骤通于和电每要源种求，UD注值意，观调察节有R无0，异使常检情流况计发指生示，为否零则，马记上下切电断流电表源的，电根流据值现．象检查故障。 6 V41).、，根对据于图每8种-2U连D接值线，路调，节并R0预，置使R检0为流最计大指值示，为R零1，为记最下大电值流，表R2的的电输流出值为．零，注意电表的极性! 实验2、步接骤通和电要源求，注意观察有无异常情况发生，否则马上切断电源，根据现象检查故障。 实验1、步根骤据和图要8求-2连接线路，并预置R0为最大值，R1为最大值，R2的输出为零，注意电表的极性!
