3 组合体的表达与识读 (1)

合集下载

组合体

组合体
图线为 交线的
投影
图线为平面 的投影
有时两个投影图也不能确定物体的形状
(2)有基本技能 熟练掌握基本几何体、较简单的组合体的形状特 征和的投影特征 (3)读图时应先从特征视图入手
2.线面分析法 线面分析法就是以线、面的投影规律为基础,根据形体投影的某些图 线和线框,分析它们的形状和相互位置,从而想象出被它们围成的形体 的整体形状。 形体分析法和线面分析法是有联系的,不能截然分开。对于比较复杂 的图形,先从形体分析获得形体的大致整体形象之后,不清楚的地方针 对每一条“线段”和每一个封闭“线框”加以分析,从而明确该部分的 形状,弥补形体分析的不足。以形体分析法为主,结合线面分析法,综 合想象得出组合体的全貌。
(4)检查、描深 :检查无误后,可按规定的线型 进行加深。
画图的顺序是:一般先画实形体,后画虚形体 (挖去的形体);先画大形体后画小形体;先画整 体形状,后画细节形状。
6.3 组合体投影图的尺寸标注
一、基本几何体的尺寸标注
1.任何基本几何体都有长、宽、高三个方向上的大小,在视 图上,通常要把反映这三个方向的大小尺寸都标注出来。
5)尽量避免在虚线上标注尺寸。
6.4 组合体投影图的识读
投影图的识读就是根据物体投影图想象出物体的空间形状,也就 是看图、读图、识图。
画图是由物到图,读图则是由图到物。
(一)读图的基本知识 (1)将几个投影图联系起来看
一个投影图不能确定物体的形状
(4)了解视图中线框、图线的含义
图框为平面 的投影
三、组合体的尺寸标注
1、尺寸分类: ⑴ 定形尺寸 ⑵ 定位尺寸 ⑶ 总尺寸
注意组合 体尺寸分类仅 仅为了尺寸标 注完整,有些 尺寸既为定形 尺寸又是定位 尺寸或总尺寸, 所以实际上并 不标注尺寸类 型。

组合体的表达与识读

组合体的表达与识读

项目四组合体的表达与识读任务 1 绘制支架组合体的三视图课题名称】组合体的类型和分析方法(1)(类型与形体分析)教学目标与要求】一、知识目标了解组合体的概念和类型,掌握组合体的形体分析方法。

二、能力目标会判断各种类型的组合体,会进行形体分析。

三、素质目标能利用形体分析法分析综合型组合体的组成结构。

四、教学要求掌握组合体的形体分析,明确各类组合体组成部分的组合形式教学重点】综合型组合体的形体分析。

难点分析】综合型组合体的形体分析。

分析学生】1)组合体的概念与分析形象直观,知识上不存在太大困难2)任何复杂的机器零件都是由基本几何体组成的组合体。

虽本章开头部分学习难度不大,随时间推移,学习深入,难度会加大,引导学生要用正确的态度和方法来应对。

【教学设计思路】演示法、讲练法、归纳法。

【教学资源】机械制图网络课程,圆规、三角板。

【教学安排】1 学时(45 分钟)教学步骤:讲课与演示交叉进行,讲课与练习交叉进行,最后进行归纳。

【教学过程】一、复习旧课讲评作业批改情况。

二、导入新课前几章介绍了正投影的原理以及点、线、面和基本几何体的投影知识本章将进一步研究画、看组合体视图的方法以及有关尺寸标注等问题,今天将对组合体的概念和组合形式作分析。

三、讲授新课1.组合体的概念教师讲授组合体的概念,交叉演示网络课程各类组合体。

2.组合体类型及形体分析教师讲授叠加型、切割型、综合型组合体的特点;对各类组合体进行形体分析,讨论形体分析法的精髓;交叉演示网络课程中的叠加式组合体、切割型组合体和综合型组合体学生进行习题集相关题型的练习。

四、小结简述组合体的概念与分析方法,教师举例进行综合型组合体的形体分析练习。

五、布置作业【课题名称】组合体的类型和分析方法(2)(组合体中表面的连接关系)【教学目标与要求】一、知识目标掌握两相邻表面共面、相交、相切情况下视图的画法。

二、能力目标对于相交式组合体、相切式组合体,在看图和画图时会进行形体分析和视图分析。

机械识图-项目4__组合体视图的绘制与识读

机械识图-项目4__组合体视图的绘制与识读
图 4-13 基本体的截交线
机械识图——项目4 组合体视图的绘制与识读
组合体中常出现的情况两个基本形体相交,这种基本形体相交得到的立体, 叫相贯体,其表面交线称为相贯线,如图 4-14 所示。
图 4-14 相贯体与相贯线 两回转体的相贯线一般为封闭的空间曲线,个别情况为直线,且为两回转体 表面的共有线和分界线,其形状取决于两相交回转体的形状、相对位置和大小。
(a)立体图
(b)正确 图 4-5 两表面相切及画法
(c)错误
机械识图——项目4 组合体视图的绘制与识读
二、组合体三视图的画法
1 形体分析
假想把组合体分成若干个基本体,明确各基本体的形状、相互之间的位置、 组合形式以及表面的连接关系,这种分析方法称为形体分析法。
如图 4-6 的支撑座,可分解为底板、立板和肋板三部分。
(a)尺寸
(b)选择基准
图 4-10 支撑座的尺寸分析
机械识图——项目4 组合体视图的绘制与识读
由长度方向尺寸基准注出底板上圆孔与右端面的定位尺寸 28;由宽度方向尺 寸基准注出底板上两圆孔的定位尺寸 12;由高度方向尺寸基准注出立板上圆孔与 底面的定位尺寸 22;最后再标注立板与右端面的定位尺寸 4,标注上述尺寸(图 4-11a、b、d)。
机械识图——项目4 组合体视图的绘制与识读
一、圆柱-圆柱的相贯线
1 两直径不等圆柱的相贯线
图 4-15a、b 所示为两直径不等的圆柱垂直相贯的立体图和三视图。
a)立体图
b)三视图
c) 简化画法
图 4-15 正交圆柱相贯线及简化画法 在一般情况下,如无特殊要求,常用圆弧代替相贯线的简化画法,具体作图
a)表面不平齐
b) 表面平齐
图 4-3 两表面平齐与不平齐及画法

表达与识读常见组合体(一)(叠加型、切割型组合体的画法)

表达与识读常见组合体(一)(叠加型、切割型组合体的画法)
第四节 表达与识读常见组合体
画组合体视图的主要步骤为先形体分析,然后 选择视图。画图时先主要后次要,先定位置后定 形状,先画基本形体叠加,再画切口、穿孔和圆 角等局部形状。
叠加型、切割型组合体的画法
一、叠加型组合体视图画法 1 .叠加型组合体形体分析、主视图选择。
叠加型、切割型组合体的画法
2.叠加型组合体视图画法源自叠加型、切割型组合体的画法
二、切割型组合体视图画法 1 .切割型组合体形体分析、主视图选择。
2.切割型组合体视图画法 切割型组合体的画法.swf

项目三、绘制与识读组合体的三视图选编

项目三、绘制与识读组合体的三视图选编

2 3(4) 1
(874)
3(4(2)65)2
3
(8) 3(4(4)656)2
2
5 3
7
6 25
4
3
(8) 3(4()65)2 7
(8) 3(4(4)656)2
2
5 3
4
7
1
1
1
8 17
8 17
1
1
8 17
8
4
1
2
8 46
3
1
2
735
c)
8 46
1
2
735
8 46
1
7
3
2 5
8 46
1
7
3
2 5
正垂面截切d圆) 锥时,在d该) 圆锥上的截交线为一封e)闭曲线(椭e) 圆)。该截交线是截切平面与圆锥面的共有线,因此其正面 投影与正垂面的正面投影重合,同时由于截交线是圆锥面上 的线,所以具备圆锥表面上的线的特性。可采用辅助素线法 或辅助平面法求出。
xx ∅ xx
xx ∅ xx
∅ xx
xx

xx
xx
xx
2x∅ xx Rxx
xx
xx
xx
xx
xx
c)
标注圆筒定位 定形尺寸
项目三、绘制与识读组合体的三视图
情景引入
轴承座、螺栓等许多机械零部件的形状都是由一些基本几何体通过一定的 方式组合而成,称为组合体,绘制其三视图需要一定的技巧。对于机械制 造工人来说,能够准确识读图样是非常重要的。
相关知识
a) 叠加型
b) 切割型
组合体的组合方式有叠加、相切、相贯和切割等几种。
PV

浅谈组合体识读的有效方法和技巧

浅谈组合体识读的有效方法和技巧

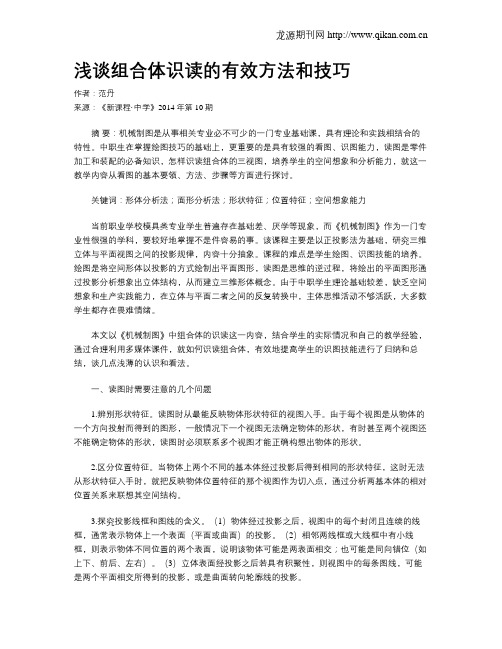

浅谈组合体识读的有效方法和技巧作者:范丹来源:《新课程·中学》2014年第10期摘要:机械制图是从事相关专业必不可少的一门专业基础课,具有理论和实践相结合的特性。

中职生在掌握绘图技巧的基础上,更重要的是具有较强的看图、识图能力,读图是零件加工和装配的必备知识,怎样识读组合体的三视图,培养学生的空间想象和分析能力,就这一教学内容从看图的基本要领、方法、步骤等方面进行探讨。

关键词:形体分析法;面形分析法;形状特征;位置特征;空间想象能力当前职业学校模具类专业学生普遍存在基础差、厌学等现象,而《机械制图》作为一门专业性很强的学科,要较好地掌握不是件容易的事。

该课程主要是以正投影法为基础,研究三维立体与平面视图之间的投影规律,内容十分抽象。

课程的难点是学生绘图、识图技能的培养。

绘图是将空间形体以投影的方式绘制出平面图形,读图是思维的逆过程,将绘出的平面图形通过投影分析想象出立体结构,从而建立三维形体概念。

由于中职学生理论基础较差,缺乏空间想象和生产实践能力,在立体与平面二者之间的反复转换中,主体思维活动不够活跃,大多数学生都存在畏难情绪。

本文以《机械制图》中组合体的识读这一内容,结合学生的实际情况和自己的教学经验,通过合理利用多媒体课件,就如何识读组合体,有效地提高学生的识图技能进行了归纳和总结,谈几点浅薄的认识和看法。

一、读图时需要注意的几个问题1.辨别形状特征。

读图时从最能反映物体形状特征的视图入手。

由于每个视图是从物体的一个方向投射而得到的图形,一般情况下一个视图无法确定物体的形状,有时甚至两个视图还不能确定物体的形状,读图时必须联系多个视图才能正确构想出物体的形状。

2.区分位置特征。

当物体上两个不同的基本体经过投影后得到相同的形状特征,这时无法从形状特征入手时,就把反映物体位置特征的那个视图作为切入点,通过分析两基本体的相对位置关系来联想其空间结构。

3.探究投影线框和图线的含义。

(1)物体经过投影之后,视图中的每个封闭且连续的线框,通常表示物体上一个表面(平面或曲面)的投影。

机械制图 项目5 识读和绘制组合体的三视图

《机械制图》
项目五 识读和绘制组合体的三视图
Байду номын сангаас 项目五 识读和绘制组合体的三视图
项目概述
组合体是由两个或两个以上的基本体按一定的方式 所组成类似机件的形体,它的结构复杂程度接近零件。
因此,组合体是前面所学内容的综合应用,又是从 投影理论过渡到识读机械图样的桥梁。掌握组合体的绘 制和识读,能够为识读零件图样打好基础。
一、画组合体视图的方法和步骤
5.检查、描深,完成全图
注意:确认正确无误后,按照标准线型描深图线。描深时应注意全图线型 保持一致,切忌选用过粗的实线而影响图形的美观。
二、组合体的尺寸标注
组合体尺寸标注时应做到以下几点:
(1)正确性 标注尺寸数值应正确无误,要符合国家标准的有关规定。 (2)完整性 尺寸必须注写齐全,不遗漏,不重复。 (3)清晰性 尺寸的布置要整齐、清晰、美观,便于看图。
形体分析:相邻表面A、B两处相交 视图分析:相交处画交线投影
任务一 绘制支座的三视图并标注尺寸
任务一 绘制支座的三视图并标注尺寸
任务描述
按图示位置绘制支座的 三视图并标注尺寸。
任务一 绘制支座的三视图并标注尺寸
知识链接
按图示位置绘制支座的 三视图并标注尺寸。
一、画组合体视图的方法和步骤
1.形体分析
项目五 识读和绘制组合体的三视图
知识链接
一、组合体的形体分析法
由两个或两个以上的基本几何体构成的 物体称为组合体。
形体分析法是假想将组合体分解为若干 基本形体,分析它们的结构形状、组合方式 和相对位置,分析形体间相邻表面的连接关 系,从而清楚了组合体的结构形状。这种将 复杂的组合体分解成简单的几何体进行分析 的方法,称为形体分析法。

组合体的画图与读图

下一页 返回
5.1组合体的构成
5.1.2 组合体的表面关系
当基本体组合在一起时,各形体相邻表面之间按其表面形状 和相对位置不同,连接关系可分为:共面、不共面、相交和相 切四种情况。连接关系不同,连接处投影的画法也不相同。
(1)共面当相邻两个形体的表面平齐时,中间不应有线隔开, 如图5-2所示。
上一页 下一页 返回
5.3 组合体三视图的读图
2.视图中的一个封闭线框表示 .平面的投影,如图5-12中所示的线框1' .曲面的投影,如图5-12中所示的线框2" .复合面的投影,如图5-12中所示的线框3' .通孔的投影,如图5-12中所示的线框4。
上一页 下一页 返回
5.3 组合体三视图的读图
项目十三 剪力墙配筋 操作(一)
(4)剪力墙开洞时,应在洞口两侧配置 边缘构件,且洞口上、下边缘宜配置构造 纵向钢筋。
(5)在剪力墙中的连梁、暗梁和边框梁 侧面纵筋和拉筋构造见图13-4剪力墙 竖向钢筋穿越AL、LL、BKL配筋构 造:当设计未注写时,侧面构造纵筋同剪 力墙水平分布筋;拉筋直径:当梁宽≤3 50mm 时,为6mm;梁宽>350m m 时,为8mm,拉筋间距为两倍箍筋间 距,竖向沿侧面水平筋隔一拉一上一。页应下注一页意 返回
右侧面与空心圆柱 的外圆柱面相交,两空心圆柱 V 的
内外圆柱面分别相贯。整个轴承架左、右呈对称状。
上一页 下一页 返回
5.2组合体三视图的画法
(2)选择主视图:如图5-8(a)所示的A向作主视图方向。 (3)比例和图幅:本例比例取1:1 (4)布图:画出各视图的基准线,如图5-9(a)所示。 (5)画底稿:如图5-9(b)-图5-9(f)所示。应注意相交表
上一页 下一页 返回

第四章 组合体(2)----组合体的识读共63页文档

组合体投影图的识读
组合体投影图的识读是指:给定V、 H、W,想象其空间真实形状。
02.06.2020
福州大学机械工程及自动化学院
1
02.06.2020
福州大学机械工程及自动化学院
2
一.组合体投影图识读要领
1.几个投影图联系起来看
一个投影图不能确定形状
02.06.2020
福州大学机械工程及自动化学院
3. 定位置,想整体
02.06.2020
福州大学机械工程及自动化学院
17
线面分ቤተ መጻሕፍቲ ባይዱ法读图总结
运用线、面的投影规律,分析视图中图线和线框所代表 的意义和相互位置,从而看懂视图的方法,称为线面分析 法。这种方法主要用来分析视图中的局部复杂投影。
看图时要注意: 平行面的投影具有实形性和积聚性 垂直线的投影具有实长性和积聚性 垂直面的投影具有积聚性和类似性 一般位置面的投影具有类似性
物体形状
修正
物体的投影图
物体形状
02.06.2020
福州大学机械工程及自动化学院
16
形体分析法读图总结
形体分析法是看组合体视图的基本方法。把比较 复杂的视图,按线框分成几个部分,运用三视图的投 影规律.分别想象各形体的形状及相互连接方式,最 后综合起来想出整体。
看图的一般步骤:
1.分视图,划线框
2.对投影,想形体
水平投影为形状特征投影图
02.06.2020
福州大学机械工程及自动化学院
8
一.组合体投影图识读要领
1.几个投影图联系起来看 2.找出反映组合体形状特征和位置特征的投影图
位置特征投影图
02.06.2020
福州大学机械工程及自动化学院

识读组合体投影图


工程形体的表达方法
第 13 页
【例5-3】试根据图5-20所示的投 影图,想象出该形体的形状。
分析:(1)形体分析。该形体的大致 形状是由梯形块组成的,其水平投影可看 成是由3个封闭线框组成,但正面投影和侧 面投影无法分成3个封闭线框。因此,可初 步从线框较多的水平投影着手,逐个线框 分析其形状。
图5-16 分析图线的含义
工程形体的表达方法
第8 页
二、识读组合体投影图的基本方法
识读组合体投影图的基本方法有形体分析法和线面分析 法。
1.形体分析法
用形体分析法读组合体投影图的基本思路如下: (1)从能够反映物体主要形状特征的投影图入手,以轮 廓线所构成的封闭线框为基本单元,将正面投影图分为几个 相对独立的部分(线框),每个独立的部分(线框)基本上 可对应某些简单形体的一个投影。 (2)按“三等关系”在其他投影图上找出每个线框所对 应的投影,然后想象出这些线框所代表的简单形体的形状。 (3)分析各简单形体之间的相对位置关系,综合想象出 整个物体的形状。
工程形体的表达方法
第5 页
3.注意利用虚线分析相关部分的形状和位置
利用好虚线这个“不可见”的特点对看图很 有帮助,尤其对想象其形体、表面或交线的位置 (该部分处于物体的“中部”或“后部”)非常 有用。如图5-14所示正面投影图中的三角形,图 (a)为实线,说明从前向后看时该直角三棱柱的 轮廓线均可见,故该三棱柱是叠加在形体上的; 图(b)为虚线,说明从前向后看时该三棱柱不可 见,故该三棱柱是在基本形体上切割而成的。
形体分析法和线面分析法是相互关联的,不能截然分开。 一般情况下,对于较复杂的图形,先从形体分析获得形体的 大致整体形状后,不清楚的地方再针对每一条图线和每一个 封闭线框加以分析,以弥补形体分析的不足。由此可见,识 读组合体投影图是以形体分析法为主,结合线面分析法综合 想象得出组合体的全貌。
