模型空间出图如何在同一张CAD图上设置两种不同绘图比例
模型空间出图如何在同一张CAD 图上设置两种不同绘图比例————————————————————————————————作者: ————————————————————————————————日期:CＡD中在同一张图上设置不同绘图比例“比例因子”数值的设定非常重要。
AutoCAＤ能进行 1：1精确绘图,一般情况下尺寸标注的数值即为预先绘制对象的真实值(如长度、距离等)。
因此比例因子通常选用默认值“1”。
但有时候需要在同一张图纸上绘制不同比例的图形,这就会有设置“比例因子”数值不为“１”的情形。
如某平面图上需要设置1：100（平立剖绘制）和1:４０（局部放大图绘制)两种比例，绘图单位为mｍ(1图形单位＝1mm),图纸的打印比例按大部分图形的出图比例选用1:100。
１：１００是大部分图形的出图比例,故可以先创建一个名为“标注１0０”的标注样式，“使用全局比例”设置为1０0、“比例因子”选用默认值“1”,其余参数设置见前叙内容。
然后再以“标注100”为基础样式,新建标注样式“标注40”。
两种样式参数设置的唯一不同之处就在于“比例因子”数值,“标注40”的值为40／１00=0．4;其余参数包括“使用全局比例”均沿用“标注100”的，不作修改。
所有图形先按1：1绘制。
1:10０的图形直接以“标注1０0”为当前标注样式进行标注。
1:４0的图形先放大１００/40=2.5倍后，再以“标注40”为当前标注样式进行标注。
设１：４０的图形中某线段按1:1绘制后长度测量真实值为Ｌ，放大2.５倍后其测量真实值变为２.５Ｌ，尺寸标注值为２.5Ｌ乘以“比例因子”0．4,结果为2.５Ｌ×０．4=L。
即标注的长度数值满足了要求,但经过这一放、一缩的操作,相关尺寸标注的文字字高、箭头大小等符合了１：100的图纸打印要求。
ＡutoCAD图纸打印攻略AutｏＣAD是应用比较广泛的绘图软件，对广大用户而言,最终的打印出图是必经之路。
本文向读者介绍如何在AutoCAD中进行图纸打印,并和大家探讨如何进行打印设置并正确出图。
ﻫ说明:本文只针对常用的打印选项（不含绘图仪)，并尽量补充介绍一些术语，希望能帮助大家快捷正确的进行设置和打印。
参考专题:AuｔｏCAＤ上手背景知识：模型空间与图纸空间通常我们的绘图是在AutｏCＡD模型空间里进行的，打印时在图纸空间进行。
两者区别何在呢？“模型空间”是绘制图纸的,在图纸空间中进行的是安排图纸的打印输出。
可以说，“图纸空间”是为图纸打印输出＂量身定做"的，因为很多打印功能在“模型空间”里面基本难以实现。
ﻫ说到图纸空间,就要引出布局和视口两个概念，因为布局是依赖于图纸空间的。
打个粗浅的比喻，如果图纸是产品，那么模型空间就是生产车间，图纸空间就是仓库,产品将从这里输出。
而布局就是仓库里的货架,将产品分类设置，视口则是货架格子,将产品安排整齐。
在AutoCAD20０４中,可以用布局处理单份或多份图纸。
创建一个或者多个不同打印布局后，每个打印布局中能够定义不同视口,各个视口可用不同的打印比例，并能控制其可见性及是否打印。
由此可见AutoCAD2０04的打印方法更加方便灵活,打印功能更强大。
ﻫAｕtoCAD中的打印流程和设置基本流程在AuｔoCＡD中,打印的基本流程如下：1．在模2．转入图纸空间,进行布局设置，包括打印设备,纸张等等。
型空间中按比例绘制图纸。
ﻫ4．移动,３．在图纸空间的布局内创建视口并调整，安排要输出的图纸,调整合适的比例。
ﻫ放缩以调整布局中图形。
5.打印预览，检查有无错误。
如有则返回继续调整。
6．打印出图。
打印流程和设置详解了解了基本流程，我们详细介绍具体的打印流程和设置。
1．打印设备及打印介质的相关设置>>详细内容２.创建视口>＞详细内容 3.调整视口和打印预览>>详细内容4．关于打印的其它说明>>详细内容参考文章ＡutｏＣAD清晰线条打印为AutoCAD R1４添加分页打印功能ＡutoＣAD Ｒ14的图纸空间ﻫAｕtoCAＤ发展历程回顾再谈AutoCAＤ输出图像文件AutoCAＤ输出图像文件技巧1. 打印设备及打印介质的相关设置在模型空间绘制图纸,不同的图形线有各自的颜色、线型、线宽、图层等等属性。
图形绘制完毕，单击绘图窗口下方的"布局1＂标签，(在默认情况下,新建一个图纸文件后, AuｔoC ＡD自动建立一个布局,名称为"布局１＂), 进入默认的布局1，进行要在图纸空间中打印的一系列设置。
单击"布局１"标签,（或在"布局１＂上选择右键菜单:"页面设置＂)，弹出对话框。
相关选项介绍如下,单击"打印设备"选项卡，如图1。
1）打印机配置——选择系统打印机,可以是本地打印机，也可以网络打印机。
ﻫ2) 打印样式表（笔指定)——主要针对使用绘图仪的用户,在这里能够编辑适合自己的绘图参数指定,例如某一号的笔为何颜色，输出的图形线宽,线型等等,在此不再赘述。
单击“布局设置”选项卡:对话框如图2。
（图2 图片较大，请拉动滚动条观看）ﻫ１）图纸尺寸和图纸单位——选择纸张大小,一般在打印设备确定后,该打印设备可支持的纸张类2)图形方向——根据实际型就会在下拉列表中出现。
选择图纸单位——一般选择毫米。
ﻫ情况选择横向或者纵向。
3）打印区域这里的相关概念初学者很容易混淆,故有必要解释一下。
概念解释: ﻫ布局：打印所创建布局中的图形。
范围：所打印图形为绘图界限（Limi ｔs命令)设定的范围。
ﻫ显示：打印当前屏幕显示的图形。
即使只显示局部（例如用放缩工具放大时）,也只打印屏幕显示的部分。
窗口：返回到绘图窗口进行选择,将矩形选择框内的图形打印。
ﻫ以上打印范围可根据情况灵活使用,但要注意它们的不同之处，还要理解模型空间和图纸空间的区别。
ﻫ４)打印比例——缩小的比例从１:1到１:100,放大的比例从２：１到１０0：1，可以根据需要选择。
指定单位对应:1mm相当于模型空间中的N绘图单位。
缩放线宽——图形一般要按比例绘制,根据相关绘图标准,各种图线要设定不同线宽。
比如可见轮廓线为0．4mm，在打印时如果改变比例,此选项将决定线的宽度是否随之按比例改变。
ﻫ５）打印偏移——在此设定图形在纸张上X，Y方向的偏移量，一般采用默认数值即可。
6)着色视口选项——选择要图纸的打印质量。
７)打印选项——一般采用默认选项即可。
2.创建视口上述选项选择好之后，接下来就要创建视口，安排图纸。
ﻫ视口是一个很重要的概念，这里简单的说明一下。
概念解释：ﻫ视口,好比是观察图形的不同窗口。
透过窗口可以看到图纸，所有在视口内的图形都能够打印。
视口的另一好处是,一个布局内可以设置多个视口，如视图形中的俯视图,主视图，侧视图，局部放大等视图可以安排在同一布局的不同视口中打印输出。
ﻫ视口可以是不同形状，比如圆形,多边形，多个视口内能够设置图纸的不同部分，并可设置不同的比例输出。
ﻫ这样，在一个布局内，灵活搭配视口，可以创建丰富的图纸输出,使其更加有说服力和可读性。
而上述这一切都是“图纸空间”的专利,在模型空间内是做不到的。
到此,你也许对图纸空间有了进一步的了解。
简要看一下视口的相关工具栏：如图3。
ﻫ１)显示视口——对话框如图4。
在这里可以方便的设置内定的视口。
２）单个视口——在新建的布局中创建矩形的区域作为单个视口。
3)多边形视口——在布局内绘制一个规则或者不规则的多边形区域作为视口。
4）将对象转为视口——将用绘图工具绘制的封闭图形转换为视口。
ﻫ５)裁剪现有视口——将现有的6）按图纸空间缩放——其实是设置布局里视口中图形的打印比视口裁剪为多边形形状。
ﻫ例,如图5。
注意它和在模型空间里绘图比例有所不同,比如你可以在模型空间里1：１绘图，但是可在布局内按2:1或其他比例打印输出。
３．调整视口和打印预览在调整视口时先要激活它，然后调整视口内的图形。
这一切其实很容易,在视口内双击可激活它，这样就可以象在模型空间中一样编辑更改图形。
ﻫ注意激活视口后，它的边框线变粗，此时可以用平移(Pan）放缩(Ｚｏｏm）命令,进行粗调，比如图形在图纸和视口中尽量居中，图形的大小不要超出视口和打印范围。
在视口工具栏上选择合适的输出比例，比如2：1。
ﻫ一切调整好了,在视口外双击即可取消激活，此时只能平移和缩放查看图形而不能编辑它。
ﻫ调整完毕，下面要进行打印前的预览。
在"布局1"右键菜单上选择"打印"，进入"打印"对话框。
如图６。
它和进入布局时的设置非常类似,但是注意,在＂打印范围"下，打印范围有了改变:当前选项卡——只将目前布局(包含所有视口）中的图形打印,所有选项卡——可输出整个CＡD文件中的所有图纸。
单击"完全预览＂,预览时可以用缩放和平移工具查看,如图7。
如有不适,可重新调整布局和视口。
（图7 图片较大，请拉动滚动条观看)打印预览没有问题,返回后单击＂打印＂就可输出图纸了。
关于布局的总结ﻫ视口是在布局的基础上建立的。
布局的一大好处是,大型和多张图纸，能够将不同的图纸指定在多个布局中,每个布局中又能灵活设置比例和不同的视口，如果全部设置正确无误，只需选择＂打印全部布局"就可大功告成。
ﻫ打印布局的强大远不止上述所说。
其实还有非常实用的另一功能——制作打印布局模板,请参阅《ＡutoCＡＤ定制打印布局模板》。
AutｏＣAD定制打印布局模板ﻫＡuｔｏCAD功能强大、使用广泛,相对于以前的AutoＣAD版本,其全新的打印功能更是一大强项。
ﻫ大家用AｕtoＣAD打印时常会遇到这样的问题:在打印设置基本一致的情况下，比如都用同一台打印机、A4纸，横向打印等，每次打印时都要跳出一个"新建布局"对话框，必须逐项指定打印设置，不胜其烦。
如果要打印几十份图纸,都要逐一进行打印设置的话,实在太繁琐了。
经过一番探索,终于找到一个基本的解决办法,那就是定制自己的打印布局模板。
有了它，我们就可一劳永逸,大大提高工作效率。
在定制打印布局模板之前,建议大家先了解一些必备知识，如模型空间、图纸空间、打印布局及视口等,请参阅《AutoCAD图纸打印攻略》。
ﻫ下面我们以AｕtoCAD中文版加HP 打印机为例,说明自定义打印模板的操作方法。
一、AuｔoＣAD自定义打印模板主要流程ﻫ１.用一个图形文件进行相关的打印设置,绝大部分选项要设置为适合自己的,最常用的。
2.利用现有视口或新建视口,进行图形的调整，包括图形在视口内的位置和图形大小，比例4.打开要调用布局模板等。
3.将此图形文件另存为ＡutoCＡD的模板文件,以便调用。
ﻫ的图形，利用"布局"菜单命令调入刚存的模板文件。

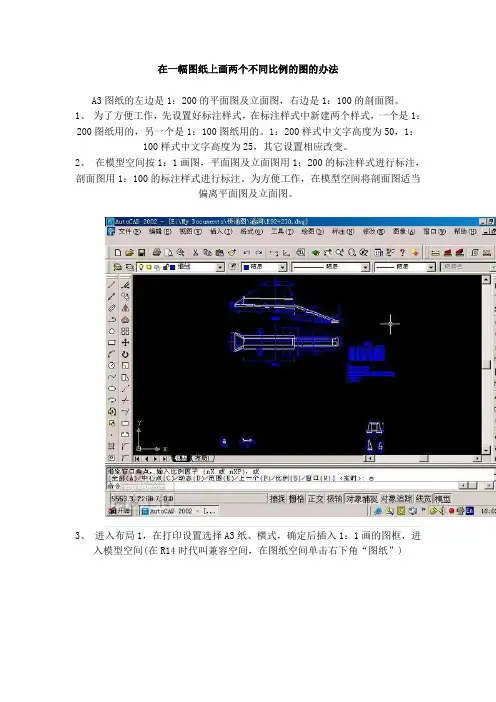

利用布局在同一张CAD图上设置两种不同绘图比例
在一幅图纸上画两个不同比例的图的办法
A3图纸的左边是1：200的平面图及立面图，右边是1：100的剖面图。
1、为了方便工作，先设置好标注样式，在标注样式中新建两个样式，一个是1：200图纸用的，另一个是1：100图纸用的。
1：200样式中文字高度为50，1：100样式中文字高度为25，其它设置相应改变。
2、在模型空间按1：1画图，平面图及立面图用1：200的标注样式进行标注，剖面图用1：100的标注样式进行标注。
为方便工作，在模型空间将剖面图适当
偏离平面图及立面图。
3、进入布局1，在打印设置选择A3纸、横式，确定后插入1：1画的图框，进
入模型空间(在R14时代叫兼容空间，在图纸空间单击右下角“图纸”)
用“zoom“命令\选择参数“比例(S)”\输入比例因子“1/200xp”(比例因子后一定要加上“xp”)，然后用“实时平移”将平面图及立面图适当调整在图纸的左边位置(特别注意：输完比例因子后，不能再用“zoom”，不然比例就全变了，
再返回图纸空间。
4、新建多一个视口，视图\视口\一个视口\，在图纸右边画一个矩形视口，先用“mview”进行选择视口，mview\选择参数“开(on)”\选择新建的视口，再进入模型空间(如果先不用mview命令，就进不入新视口的模型空间)。
利用CAD进行图形比例和定位调整的方法
利用CAD进行图形比例和定位调整的方法CAD是一种广泛应用于工程设计和制图领域的软件工具，它可以帮助我们创建和编辑二维或三维图形。
在使用CAD软件时，图形的比例和定位非常重要，因为这直接影响到最终设计的精确度和准确性。
下面介绍几种常用的方法，利用CAD进行图形比例和定位的调整。
1. 比例调整在CAD软件中，比例调整通常分为两种方式：等比例调整和非等比例调整。
等比例调整是指根据给定的比例因子，同时改变图形的长度、宽度和高度。
在CAD软件中，可以通过选择图形并通过缩放命令来实现等比例调整。
例如，如果需要将图形放大两倍，可以选择图形后输入缩放命令，然后输入2作为比例因子。
非等比例调整是指只改变图形的某一个属性，如只改变长度或宽度，而不改变其他属性。
在CAD软件中，可以通过选择图形及其特定边或角点，然后通过移动命令来实现非等比例调整。
例如，如果需要将图形的某一边拉长，可以选择该边并输入移动命令，然后按照需要的长度进行移动。
2. 定位调整在CAD软件中，定位调整是指将图形放置在正确的位置上，与其他图形或参考点对齐。
常用的定位调整方法包括：平移、旋转和镜像。
平移是指将图形沿着指定的方向移动一定的距离。
在CAD软件中，可以通过选择图形并输入移动命令，然后输入需要移动的距离和方向来实现平移。
例如，如果需要将图形向右移动10个单位，可以选择图形后输入移动命令，然后输入10作为移动距离和选择右方向。
旋转是指将图形按照一定的角度进行旋转。
在CAD软件中，可以通过选择图形并输入旋转命令，然后输入需要旋转的角度和选择旋转中心点来实现旋转。
例如，如果需要将图形顺时针旋转45度，可以选择图形后输入旋转命令，然后输入45作为旋转角度和选择旋转中心点。
镜像是指将图形相对于指定的轴线进行镜像翻转。
在CAD软件中，可以通过选择图形以及选择镜像轴线，并输入镜像命令来实现镜像。
例如，如果需要将图形相对于垂直轴线进行镜像，可以选择图形后输入镜像命令，然后选择垂直轴线。
关于探索者同一图框绘制不同比例图形的问题
关于探索者同一图框绘制不同比例图形的问题用探索者绘制cad图形时经常会遇到在一个图框中有多个比例图形的问题，如画图时经常会遇到一个平面图1:150，一个详图1:40，对此我有下面的一些想法。
首先明确几个概念，探索者有绘图比例和出图比例两个概念。
1、出图比例最重要，控制图中文字、钢筋宽度、尺寸线上的文字高度，所以一张图上要想出来的文字高度一致，就只能用一个出图比例。
2、关于尺寸标注就要用到绘图比例和出图比例一起。
尺寸标注值=画线时输入的长度×绘图比例/出图比例。
一般来说，一个图框只有一种比例的话，绘图比例和出图比例设置成一样，所以尺寸标注值就等于画线时输入值。
下面具体说下如何同一图框画不同比例其实大体还是和以前用cad是一致，用缩放比例来完成，只不过探索者为我们提供很好的把字高和尺寸字高和长度设置的方式，举个例子。
在A2的图中画一个两层厂房的平面图（1:150）和一个基础详图（1:40），注意整个过程中出图比例都是1:150，控制字高。
画两个60000×20000的矩形，比例是150，这时要画个5000×5000的基础平面详图，按1:150放进去太小，这时按1:40较合适，所以放大15/4放进去。
这时要标注尺寸，要是这时绘图比例是1:150的话，尺寸就比实际放大了，但字高一致的（因为出图比例一直是1:150），这时把绘图比例调成1:40，尺寸值=5000×15/4×40/150（绘图比例/出图比例）=5000所以画不同比例其实还是缩放图像，你画的图形比例(如基础详图是1:40)是多少，绘图比例就是多少。
绘图比例是用来控制尺寸值，但注意,绘图比例不控制实际画图的长度，不同绘图比例下画两个5000是一样长的。
还有，只要一个图框里，要求字高不变，出图比例就不变，和主绘图比例一致(如厂房平面图1:150)。

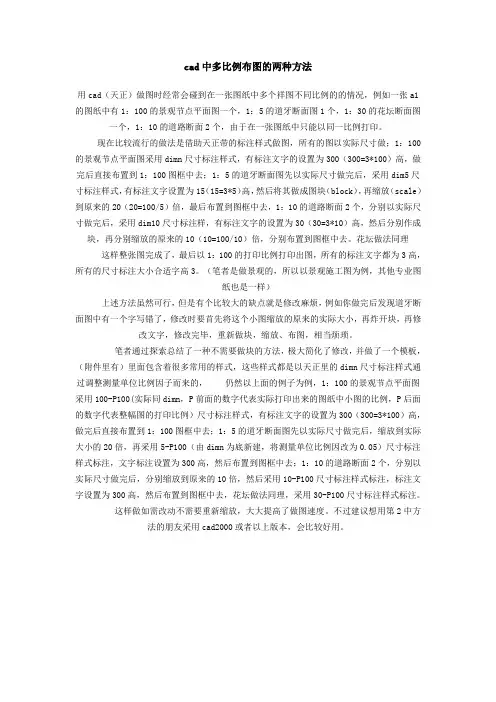

cad中多比例布图的两种方法
cad中多比例布图的两种方法用cad（天正）做图时经常会碰到在一张图纸中多个祥图不同比例的的情况，例如一张a1的图纸中有1：100的景观节点平面图一个，1：5的道牙断面图1个，1：30的花坛断面图一个，1：10的道路断面2个，由于在一张图纸中只能以同一比例打印。
现在比较流行的做法是借助天正带的标注样式做图，所有的图以实际尺寸做；1：100的景观节点平面图采用dimn尺寸标注样式，有标注文字的设置为300（300=3*100）高，做完后直接布置到1：100图框中去；1：5的道牙断面图先以实际尺寸做完后，采用dim5尺寸标注样式，有标注文字设置为15（15=3*5）高，然后将其做成图块（block），再缩放（scale）到原来的20（20=100/5）倍，最后布置到图框中去，1：10的道路断面2个，分别以实际尺寸做完后，采用dim10尺寸标注样，有标注文字的设置为30（30=3*10）高，然后分别作成块，再分别缩放的原来的10（10=100/10）倍，分别布置到图框中去。
花坛做法同理这样整张图完成了，最后以1：100的打印比例打印出图，所有的标注文字都为3高，所有的尺寸标注大小合适字高3。
（笔者是做景观的，所以以景观施工图为例，其他专业图纸也是一样）上述方法虽然可行，但是有个比较大的缺点就是修改麻烦，例如你做完后发现道牙断面图中有一个字写错了，修改时要首先将这个小图缩放的原来的实际大小，再炸开块，再修改文字，修改完毕，重新做块，缩放、布图，相当烦琐。
笔者通过探索总结了一种不需要做块的方法，极大简化了修改，并做了一个模板，（附件里有）里面包含着很多常用的样式，这些样式都是以天正里的dimn尺寸标注样式通过调整测量单位比例因子而来的，仍然以上面的例子为例，1：100的景观节点平面图采用100-P100(实际同dimn，P前面的数字代表实际打印出来的图纸中小图的比例，P后面的数字代表整幅图的打印比例）尺寸标注样式，有标注文字的设置为300（300=3*100）高，做完后直接布置到1：100图框中去；1：5的道牙断面图先以实际尺寸做完后，缩放到实际大小的20倍，再采用5-P100（由dimn为底新建，将测量单位比例因改为0.05）尺寸标注样式标注，文字标注设置为300高，然后布置到图框中去；1：10的道路断面2个，分别以实际尺寸做完后，分别缩放到原来的10倍，然后采用10-P100尺寸标注样式标注，标注文字设置为300高，然后布置到图框中去，花坛做法同理，采用30-P100尺寸标注样式标注。
CAD中的图形比例尺调整方法
CAD中的图形比例尺调整方法图形比例尺是CAD软件中非常重要的一部分，它决定了绘制出的图形与实际尺寸之间的比例关系。
在使用CAD软件进行设计和绘图时，我们常常需要根据具体的需求调整图形比例尺。
本文将介绍CAD中的图形比例尺调整方法，帮助读者更好地掌握这一技巧。
首先，打开CAD软件并加载需要进行比例尺调整的图形文件。
在图形编辑界面上方的菜单栏中，找到“视图”或“显示”选项，点击后会弹出一个下拉菜单。
在下拉菜单中，找到并点击“比例尺”选项，进入比例尺设置界面。
在比例尺设置界面中，可以看到目前图形文件所使用的比例尺。
一般情况下，默认的比例尺是1:1，即图形的尺寸与实际尺寸一致。
如果需要调整比例尺，可以在界面中选择合适的比例尺比例或手动输入想要的比例尺数值。
一种常见的调整比例尺的方法是整体缩放。
在比例尺设置界面中，可以找到缩放选项。
通过设置缩放比例，可以将整个图形按比例进行缩小或放大。
比如，如果将缩放比例设置为1:2，则整个图形的尺寸将变为实际尺寸的一半。
另一种调整比例尺的方法是选择性缩放。
在CAD软件中，我们可以选择图形中的某些元素进行缩放，而保持其他元素的尺寸不变。
具体操作是先选择需要缩放的元素，然后使用缩放命令进行缩放操作。
在执行缩放命令时，可以设置缩放比例或手动调整图形的尺寸。
需要注意的是，在进行图形比例尺调整时，需要考虑到实际使用环境中的尺寸要求。
比如，在制作建筑平面图时，通常要求1:100的比例尺，即图形上的尺寸是实际尺寸的1/100。
因此，在调整比例尺时，需要根据具体需求进行精确设置。
此外，CAD软件中还提供了一些辅助工具来帮助调整比例尺。
比如，可以使用测量工具来测量图形上的尺寸，然后根据实际尺寸跟需求进行比例尺调整。
此外，CAD软件还提供了对齐工具和标注工具等，可以帮助我们更好地控制和展示图形的尺寸和比例关系。
综上所述，CAD中的图形比例尺调整方法包括整体缩放和选择性缩放。
通过设置合适的缩放比例或手动调整图形的尺寸，可以满足不同需求下图形的比例关系。
CAD图纸比例和比例尺的调整教程
CAD图纸比例和比例尺的调整教程在设计和制作CAD图纸时，了解比例和比例尺的调整是非常重要的。
比例是指图纸上物体的大小与实际大小之间的比例关系，而比例尺则是图纸上一个单位长度对应实际长度的比例关系。
正确调整比例和比例尺可以保证图纸的准确性和可读性，下面是一些教你如何调整CAD图纸比例和比例尺的技巧。
1. 确定设计要求在开始设计CAD图纸之前，首先要明确设计要求和所使用的标准。
这将有助于确定正确的比例和比例尺。
比如，如果你需要绘制一个建筑设计图，则需要了解建筑设计图常用的比例和比例尺。
2. 调整比例在CAD软件中，可以通过缩放命令来调整图纸的比例。
选择所需的对象，然后选择缩放命令。
接下来，选择一个基准点作为缩放的中心，输入新的比例值。
例如，如果需要将图纸缩放到原来的一半大小，可以输入0.5作为比例值。
经过缩放后，图纸上的对象将按照新的比例进行显示。
3. 调整比例尺调整比例尺的方法与调整比例类似。
在CAD软件中，可以使用缩放命令来调整比例尺，也可以使用画纸空间命令。
使用缩放命令时，选择比例尺的线段或标注，然后选择缩放命令，并输入新的比例值。
使用画纸空间命令时，选择合适的画纸空间，并在比例尺设置中输入新的比例尺值。
4. 使用图纸比例和比例尺的快捷方式有些CAD软件提供了一些快捷方式来快速调整图纸比例和比例尺。
例如，可以使用鼠标滚轮来缩放图纸，或者使用预定义的比例尺模板。
这些快捷方式可以帮助提高工作效率，并减少手动输入的错误。
5. 检查和验证调整结果在调整完图纸的比例和比例尺之后，需要对结果进行检查和验证。
检查绘制的对象是否按照预期的大小进行缩放，并验证比例尺是否与实际尺寸相符合。
可以使用测量工具来检查图纸上的对象尺寸，并与实际尺寸进行比较。
总结起来，调整CAD图纸比例和比例尺是设计过程中至关重要的一步。
正确的比例和比例尺可以确保图纸的准确性和可读性。
通过掌握上述技巧，你可以轻松地调整图纸的比例和比例尺，并创建出高质量的CAD图纸。
CAD中修改图纸比例的技巧
CAD中修改图纸比例的技巧CAD软件是一种广泛应用于工程设计领域的计算机辅助设计工具。
它可以帮助工程师和设计师以更方便、更高效的方式创建和修改各种图纸。
在使用CAD软件时，我们经常需要调整图纸的比例来适应特定的需求。
下面将介绍一些CAD中修改图纸比例的技巧，以帮助读者更好地运用CAD工具。
第一种修改图纸比例的方法是使用比例缩放命令。
在CAD软件中，比例缩放命令可以将图纸按照设定的比例进行缩放，从而改变图纸的尺寸。
首先，选择需要进行缩放的对象，可以是整个图纸或者其中的一部分。
然后，输入比例缩放命令的名称（通常是“SCALE”）并按下回车键。
接着，输入缩放比例，比如如果想将图纸放大到原来的两倍，就输入“2”。
最后，按下回车键完成缩放操作。
需要注意的是，比例缩放命令会同时对图纸上的文字和标注进行缩放，因此在调整图纸比例时，可能需要同时调整文字和标注的大小。
第二种修改图纸比例的方法是使用视口缩放命令。
在CAD软件中，视口是用于在一个布局或模型空间中显示不同图纸区域的窗口。
通过调整视口的比例，可以改变图纸在该视口中的显示大小。
首先，选择要进行缩放的视口。
然后，输入缩放命令的名称（通常是“ZOOM”）并按下回车键。
接着，选择缩放类型，比如“缩放窗口”、“缩放前景”或者“缩放实时”等。
最后，输入需要缩放的比例，比如如果想将视口放大到原来的两倍，就输入“2”。
按下回车键即可完成缩放操作。
需要注意的是，视口缩放命令只会改变视口中图纸的显示大小，并不会改变实际图纸的尺寸。
第三种修改图纸比例的方法是使用单位设置命令。
在CAD软件中，单位设置命令可以改变图纸中长度、角度和其他测量单位的显示方式。
通过调整单位设置，可以改变图纸的比例。
首先，输入单位设置命令的名称（通常是“UNITS”）并按下回车键。
接着，选择需要修改的单位类型，比如长度单位、角度单位或者其他单位。
然后，选择新的单位并输入新的比例。
最后，按下回车键完成单位设置。
CAD图纸比例和布局的调整教程
CAD图纸比例和布局的调整教程CAD是一款强大的设计软件，广泛应用于建筑、机械、电子等领域。
在使用CAD软件进行设计时，调整图纸比例和布局是非常重要的一步。
本文将介绍CAD图纸比例和布局的调整教程，帮助您更好地进行CAD设计。
首先，我们来看一下如何调整CAD图纸的比例。
在CAD软件中，比例常用的有1:1、1:50、1:100等。
调整比例的方法有两种，一种是通过绝对比例进行调整，另一种是通过相对比例进行调整。
对于绝对比例的调整，首先打开CAD软件并创建一个新的图纸。
然后在左上角的工具栏中找到“比例”选项。
点击该选项，在弹出的对话框中，选择您想要设置的比例。
例如，如果您想要将图纸比例设置为1:50，可以在比例选项中输入“1:50”，然后点击“确定”。
CAD软件将自动将图纸比例调整为您所选择的比例。
相对比例的调整则需要根据具体需求进行调整。
在CAD软件中，可以通过缩放和移动操作来达到相对比例调整的目的。
首先选择您想要调整比例的部分，然后点击屏幕上方的“移动”或“旋转”选项。
通过拖动鼠标或输入数值，来调整所选部分的位置和大小。
调整完成后，您就可以得到您想要的相对比例。
接下来，我们来讲解一下如何布局CAD图纸。
一个好的布局可以使设计更加清晰和易于理解。
在CAD软件中，可以通过创建图层、调整视图和添加文字等方式来进行布局。
首先，让我们来看一下图层的创建。
在CAD软件中，可以通过点击左下角的图层按钮，打开图层管理器。
在图层管理器中，可以创建、删除和编辑图层。
创建一个新的图层后，可以选择对应的颜色和线型，然后将所需元素放置在对应的图层上。
通过使用图层功能，可以将不同类型的元素分开管理，使布局更加清晰有序。
其次，调整视图也是布局中的关键步骤。
在CAD软件中，可以通过缩放、旋转和平移等操作，调整图纸的视图。
可以使用鼠标滚轮缩放，或者在工具栏中使用缩放选项来调整图纸的大小。
可以使用旋转选项来旋转图纸，使其更适合显示。
CAD图纸比例的设置与调整
CAD图纸比例的设置与调整CAD软件是一款功能强大的设计工具，广泛应用于建筑、机械、电子等领域。
在使用CAD软件进行绘图时，图纸的比例设置与调整是非常重要的。
本文将为大家介绍CAD图纸比例的设置与调整的一些技巧。
首先，让我们来了解一下图纸比例的概念。
图纸比例是指图纸上表示实际物体大小与实际大小之间的比例关系。
一般来说，比例表示为1: n，其中n表示实际大小与图纸上表示大小之间的比例关系。
比如，1:50的比例表示图纸上的1mm相当于实际中的50mm，也就是说，图纸上的1个单位长度代表实际中的50个单位长度。
在CAD软件中，设置图纸比例有多种方式，下面我们将介绍两种常用的方法。
方法一：直接设置比例在CAD软件中，我们可以通过指定图纸的比例来设置图纸的比例。
首先，我们需要找到CAD软件界面中的“比例设置”工具。
通常，该工具可以在绘图工具栏或属性栏中找到。
选择“比例设置”工具后，会弹出一个设置对话框。
在对话框中，我们可以手动输入比例值，也可以选择已经设置好的常用比例。
选择适合的比例后，点击“确定”按钮即可完成图纸比例的设置。
方法二：通过缩放进行调整除了直接设置比例外，我们还可以通过缩放的方式来调整图纸的比例。
在CAD软件中，有多种缩放方式，如窗口缩放、对象缩放等。
下面，让我们以窗口缩放为例来介绍一下调整图纸比例的操作。
首先，选择“窗口缩放”工具，并点击图纸上的一个参考点作为缩放的基准点。
然后，我们可以通过拖动鼠标来创建一个缩放窗口，该窗口将成为缩放的范围。
当释放鼠标时，软件会自动将缩放窗口内的内容按照比例进行缩放。
在进行缩放操作时，我们可以通过选择“等比例”选项来保持图纸的比例不变。
选择“等比例”后，软件将根据缩放窗口的大小自动调整图纸比例，使得窗口中的内容按比例进行缩放。
通过上述方法，我们可以在CAD软件中轻松地设置和调整图纸的比例。
在绘制过程中，如果需要修改比例，只需要重新设置比例或者进行缩放操作即可。
cad一张图上不同绘图比例如何设置
cad一张图上不同绘图比例如何设置800×600一般是用a1图框的，1：100比例。
硬是要套上a0图筐就是：1：200的比例。
具体就是在cad图纸空间中，先插入a0图框，然后，在视图菜单中，选择新建视口，然后输入mvset命令，选择s参数，然后分别输入：100，200（分别指模型空间比例和图纸空间比例）然后确定。
最后，输入ms命令，把图纸的位置拉好就行了，关于图纸空间的具体教程如下：CAD图纸空间功能好像很少有人用过图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z 坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
