广日电梯故障代码
E75通讯检出故障
E40零速不一致
E76电梯爬行时间异常
E41电梯低速超速故障
E77自救检出故障
E42软安全回路继电器ON、OFF故障
E80电梯运行中断门锁检出
E43变频器控制回路失电故障
E81电梯检修状态异常
E44#11动作超时故障
E82电梯微动平层超时故障
E45#12动作超时故障
广日电梯故障代码
广日电梯故障代码
NPHGVF2的FMT板操作说明
MODE-0-SET显示楼层
MODE-1-SET显示状态
MODE-2-SET故障码读取
MODE-3-SET机房检修
MODE-4-SET故障清除
MODE-11-SET层高测试
GVFGH98GVF2NPH的故障码说明
E10—E27 A1停止电梯所有运作功能（*1）
E26规格表和数出错
E61电梯同步位置出错
E27重复故障检出
E62电梯层楼位置出错
E31#100R输入信号异常
E63电梯端站位置出错
E32门区感应器故障
E64电梯端站减速控制异常
E33变频器异常运行E70变频器 Nhomakorabea障报警检出
E35厅门、轿门动作不一致
E71变频门机故障
E36变频器运行故障
E73门区运行故障
E83电梯安全回路故障检出
E46速度低故障
E84微动平层起动故障
E50高速超速故障
E85变频器速度一致信号异常
E51起动速度控制异常
E86电梯开门超时故障
E52瞬时停电故障
E87电梯关门超时故障
E30—E47 A2停止电梯所有快、慢车运行功能（*2）
E50—E57B1停止电梯快车、部分慢车运行功能（*3）
E60—E67B2停止电梯快车运行功能（*4）
E70—E77 C2使电梯运行至最近指令层停车，然后按A2级故障方式处理
E80—E87E对故障不作处理
备注：（1）当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。
*4.B2级故障处理时，电梯停止快车运行方式，可作任何慢车运行方式。
E11#10TON、OFF故障
E53运行速度偏差故障
E12#15BON、OFF故障
E55中速超速故障
E14#97输入信号异常
E56微动平层超速故障
E21#11输入信号异常
E57微动平层运行距离异常
E22#12输入信号异常
E60电梯层高表和数出错
*1.当A1级故障条件成立时，FMT微机使电梯进入A1级故障处理的状态—停止电梯所有运作功能。所停止运作功能包括：电梯快车运行方式、慢车运行方式、电梯开关门功能、电梯显示等功能。
*2.A2级故障处理时，电梯停止快、慢车运行方式，但如果电梯是在门区位置时，可以开门。
*3.B1级故障处理时，电梯停止快车运行方式，只能作自救的慢车运行方式。
（2）当电梯发生A、B类故障时，软件回路安全继电器#50X、运行接触器#10T和抱闸接触器#15B立即释放，电梯数字显示立即熄灭。如果电梯发生故障是A2、B1或B2级时，软件回路安全继电器#50X在释放3秒钟后会再次吸合，这时电梯数字显示也恢复正常。
（3）在电梯的这6种级别的故障中，其中A1级故障是具有自动保持性质的。也就是说当使电梯发生A1级故障的原因被排除或消除后，会继续保持A1级的处理状态，不会自动解除故障状态重新投入正常运行。而其它级别的故障在故障条件排除或消除后，可以自动使电梯恢复正常运行状态。

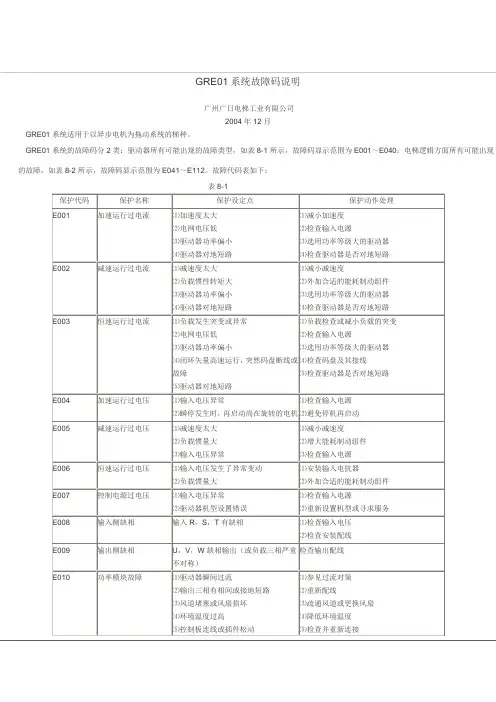

广日max故障分析
④更换BZC接触器，确认其是否动作迟滞。
⑤更换控制主板（JFAB）板，确认其是否损坏。
4、E47安全回路断开对策：①确认安全回路接通，各急停开关接触良好（各开关接通时的阻值应＜10Ω）。
②确认控制主板（JFAB）板的FA、FE插头已插好。
③确认AC接触器动作正常、触点良好。
④确认控制柜内的相关接线正确。
⑤更换AC接触器，确认其是否动作迟滞。
⑥更换控制主板（JFAB）板，确认其是否损坏。
5、E49连续3次开门锁死对策：①确认厅门、轿门踏板槽无异物。
②确认开门顺畅。
③对KMK（开门终端）电气接线及开关接通、切断情况进行确认。
④对轿门门锁的通、断进行确认。
6、E50连续10分钟内检测到12次以上的故障对策：检查故障记录表，分析产生E50故障的原因。
7、E52钢丝绳打滑对策：对门区感应器电气接线及开关接通、切断情况进行确认。
8、E53连续9次关门锁死对策：①确认厅门、轿门踏板槽无异物。
②确认关门顺畅。
③对GMK（关门终端）电气接线及开关接通、切断情况进行确认。
9、E54安全接触器短接故障、E55安全接触器断开故障对策：①确认控制主板（JFAB）板的FA、FE插头已插好。
②确认各急停开关接触良好（各开关接通时的阻值应＜10Ω）。
③确认控制主板（JFAB）板的板载50B接触器动作正常、触点良好。
④确认AC接触器动作正常、触点良好。
⑤确认控制柜内的相关接线正确。
⑥用排除法，依次更换AC接触器、控制主板（JFAB）板的板载50B接触器，确认其是否动作迟滞。
⑦更换控制主板（JFAB）板，确认其是否损坏。
10、E57低速超速对策：①检查变频器参数F1.07（曳引机机械参数）是否为出厂设定值。
②检查旋转编码器及其接线，确认其工作正常。
③和技术科联系，检查控制主板（JFAB）板设置的速度规格表和电梯的实际速度是否相符。
11、E58主微机检测到旋转编码器断线对策：①检查旋转编码器及其接线，确认其工作正常。
②更换控制主板（JFAB）板，确认其是否损坏。
广日MAX电梯故障代码
驱动器所有可能出现的故障类型,故障码显示范围为E001～E040 E001(加速运行过电流)原因：⑴加速度太大⑵电网电压低⑶驱动器功率偏小⑷驱动器对地短路处理：⑴减小加速度⑵检查输入电源⑶选用功率等级大的驱动器⑷检查驱动器是否对地短路；E002(减速运行过电流)原因：⑴减速度太大⑵负载惯性转矩大⑶驱动器功率偏小⑷驱动器对地短路处理：⑴减小减速度⑵外加合适的能耗制动组件⑶选用功率等级大的驱动器⑷检查驱动器是否对地短路；E003(恒速运行过电流)原因：⑴负载发生突变或异常⑵电网电压低⑶驱动器功率偏小⑷闭环矢量高速运行，突然码盘断线或故障⑸驱动器对地短路处理：⑴负载检查或减小负载的突变⑵检查输入电源⑶选用功率等级大的驱动器⑷检查码盘及其接线⑸检查驱动器是否对地短路；E004(加速运行过电压)原因：⑴输入电压异常⑵瞬停发生时，再启动尚在旋转的电机处理：⑴检查输入电源⑵避免停机再启动；E005(减速运行过电压)原因：⑴减速度太大⑵负载惯量大⑶输入电压异常处理：⑴减小减速度⑵增大能耗制动组件；E006(恒速运行过电压)原因：⑴输入电压发生了异常变动⑵负载惯量大处理：⑴安装输入电抗器⑵外加合适的能耗制动组件⑶检查输入电源；E007(控制电源过电压)原因：⑴输入电压异常⑵驱动器机型设置错误处理：⑴检查输入电源⑵重新设置机型或寻求服务；E008(输入侧缺相)原因：输入R，S，T有缺相处理：⑴检查输入电压⑵检查安装配线；E009(输出侧缺相)原因：U，V，W缺相输出(或负载三相严重不对称) 处理：检查输出配线；E010(功率模块故障)原因：⑴驱动器瞬间过流⑵输出三相有相间或接地短路⑶风道堵塞或风扇损坏⑷环境温度过高⑸控制板连线或插件松动⑹辅助电源损坏，驱动电压欠压⑺功率模块桥臂直通⑻控制板异常处理：⑴参见过流对策⑵重新配线⑶疏通风道或更换风扇⑷降低环境温度⑸检查并重新连接⑹寻求服务；E011(功率模块散热器过热)原因：⑴环境温度过高⑵风道阻塞⑶风扇损坏⑷功率模块异常处理：⑴降低环境温度⑵清理风道⑶更换风扇⑷寻求服务；E013(驱动器过载)原因：⑴加速太快⑵瞬停时，再启动尚在旋转的电机⑶电网电压过低⑷负载过大⑸闭环矢量控制，码盘反向，低速长期运行处理：⑴减小加速度⑵避免停机再启动⑶检查电网电压⑷选择功率更大的驱动器⑸调整码盘信号方向；E014(电机过载)原因：⑴电网电压过低⑵电机额定电流设置不正确⑶电机堵转或负载突变过大⑷闭环矢量控制，码盘反向，低速长期运行。
新广日故障码
新广日故障码001 加速运行过电流002 减速运行过电流004 加速运行过电压005 减速运行过电压007 控制电源过电压008 输入侧缺相009 输出侧缺相010 功率模块故障011 功率模块散热器过热013 驱动器过载014 电流过载016 E2PROM读写故障018 接触器未吸合019 电流检测故障023 键盘E2PROM读写错误025 编码器故障027 制动单元故障032 不满足最低层运行条件033 自学习出错039 双口RAM故障040 主微机故障043 控制柜上的安全继电器短接故障044 控制柜上的安全继电器断开故障045 运行接触器短接故障046 抱闸接触器短接故障047 安全回路断开049 连续3次开门锁死050 连续10分钟内检测到12次以上的故障051 主微机检测到双口DRAM故障052 钢丝绳打滑053 连续9次关门锁死054 安全接触器短接故障055 安全接触器断开故障056 给定速度与反馈不一致057 低速超速058 主微机检测到旋转编码器断线059 旋转编码器旋转方向与运行指令方向不一致060 厅门锁开关短接故障061 轿厢门锁开关短接故障062 运行接触器断开故障063 抱闸接触器断开故障064 轿门继电器触点与轿门接触器触点不一致故障065 厅门继电器触点与轿门接触器触点不一致故障066 电机抱闸辅助开关短接故障067 电机抱闸辅助开关断开故障070 电梯低速异常073 层高测量出错074 高速运行超速075 微动平层运行距离过长081 位置异常082 电梯控制板上24V电源瞬间停电故障083 强迫减速开关输入时速度异常089 电机过热092 自救运行过多094 应用程序ROM和数出错095 强迫减速开关故障096 轿内串行通讯板通讯异常100 厅外召唤通讯异常105 微动平层感应器OFF故障106 门区感应器不一致故障107 开门锁死108 关门锁死109 电梯状态异常故障汇总110 厅门锁瞬间断开111 轿门锁瞬间断开112 电梯控制板48V电源瞬间停电故障。
广日电梯VFM(H)G代码
VFM(H)G电梯故障代码一览表（1）
顺 TCD 序 10 11 12 A1 13 14 15 17 20 21 22 A1 23 24 25 26 27 30 31 32 A1 33 34 35 36 37 40 41 42 A2 43 44 45 46 47 50 51 52 A2 53 54 55 56 57 60 B1 61 62 63 Z97DRT(1) TMGBRH 4AC4 46F8 TMGBRLT(1) TBCST(1) 4A88 4A8E TX10TET(1) TX41ER 4A04 4762 TVSPC TSCRCS* TX0C TX0V TXRVT(1) TXCOVMP TXINVMP TDCLSCR TP900RE 569E 5692 5634 5632 4310 5638 563A 56A2 564C 5636 4086 633C 门断路FLS异常 BCS动作检查 BCS动作检测 BCS异常 T47RET(1) TS60AFT(1) 4A0A 4A4C 576A TX50BFT(1) TX15BFT(1) TVCCHT(1) 42AA 42B6 42B6 10T OFF故障 运行指令输入缓冲器ON故障 规格异常 SCR导通故障 过电流检测 过电流检测 逆相检测 CONV MPC异常 INV MPC异常 光耦合器检测 楼层高度表误差时的端站停梯 楼层高测定失败 楼层高度表总和误差 楼层高测定失败 TGRSHT(1) TSPDE TMTLXT(1) TMTLT(1) TXSDSVER TRE2E* 4A22 4712 4A16 4A10 576C 471C TX43ERT(1) TX99G RSWTE T102CT 4AB8 4716 746E 5762 T39CE TGRSHT(1) TGRSLT(1) TGEER2T TREERITT(1) TXSDSVER VRUNT(1) TVSPDFT(1) TV471(1) TRSCHT(1) 4280 42F8 逆转检出 再生TRS回路异常 40D,40G ON故障 50B OFF故障 15B OFF故障 电流不足检出 566C 426E 4274 428C 4292 5662 42CE 高速超速检测 低速超速检测 旋转编码器故障 旋转编码器故障 SDS速度异常 T60SLPT RSWTE 42A4 746E 监 主 微 机 标 记 XCVDH T97C RTMDNF LPERF TXDINT(1) TX97 NELNO TX50BNT(1) TX10INT(1) 地 址 41CC 4746 7470 7A7E 4A2E 476C 48C0 49F2 49FE TX15BNT(1) 运行方式输入信号异常 安全装置动作 软件WDT动作检测 开门锁紧连续三次 重复故障 高速超速检测 低速超速检测 旋转编码器故障 旋转编码器故障 SDS速度异常 旋转编码器配线接反 速度偏差异常 逆转检出 控制异常 软件WDT动作检测 TX50BNT(1) RTMDNF LPERF TXDINPT(1) TXPCHT(1) 7470 7A7E 42BO 430A 控 器 标 记 付 微 机 标 记 XCVCH 地 址 416C 主 微 机 双重输入基准电压异常 轿厢PO端末传输异常 对方微机所死 并列通信异常 双重输入缓冲器故障 48V电压异常（欠电压） 号楼NO异常 5OBON故障 10TON故障 15BON故障 5OBON故障 并列通信异常 双重输入缓冲器故障 控制电压异常检测 内 容 副 微 机 双重输入基准电压异常
广日故障代码
（5）检查码盘及接线
E004
变频器加速运行过电压
（1）输入电压异常
（2）瞬停发生时，再启动尚在旋转的电机
（1）检查输入电源
（2）避免停机再启动
E005
变频器减速运行过电压
（1）减速度太大
（2）负载惯量大
（3）输入电压异常
（1）减小减速度
（2）增大能耗组件
（3）检查输入电源
E024
调谐错误
（1）电机容量与驱动器容量不匹配
（2）电机额定参数设置不当
（3）调谐出的参数与标准参数偏差过大
（4）调谐超时
（1）更换驱动器型号
（2）按电机名牌设置额定参数
（3）使电机空载，重新辨识
（4）检查电机接线，参数设置
E025
编码器故障
（1）闭环适量控制，码盘信号断线
（2）闭环适量控制，码盘信号接反
广州广日电梯
工业有限公司

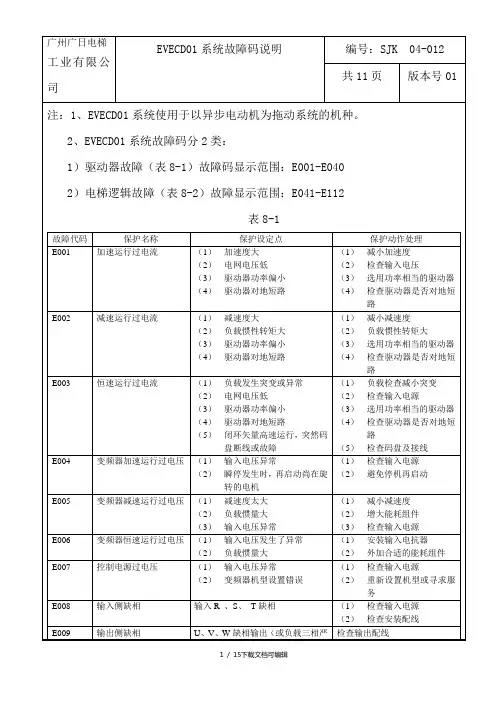

EVECD01系统故障码说明
编号：SJK 04-012
共11页
版本号01
注：1、EVECD01系统使用于以异步电动机为拖动系统的机种。
2、EVECD01系统故障码分2类：
1）驱动器故障（表8-1）故障码显示范围：E001-E040
2）电梯逻辑故障（表8-2）故障显示范围：E041-E112
（4）驱动器对地短路
（1）减小减速度
（2）负载惯性转矩大
（3）选用功率相当的驱动器
（4）检查驱动器是否对地短路
E003
恒速运行过电流
（1）负载发生突变或异常
（2）电网电压低
（3）驱动器功率偏小
（4）驱动器对地短路
（5）闭环矢量高速运行，突然码盘断线或故障
广日电梯故障代码
E50—E57B1停止电梯快车、部分慢车运行功能3
E60—E67B2停止电梯快车运行功能4
E70—E77 C2使电梯运行至最近指令层停车,然后按A2级故障方式处理
E80—E87E对故障不作处理
备注：1当电梯同时出现2个以上的故障时,故障的处理级别按高的进行.
广日电梯故障代码

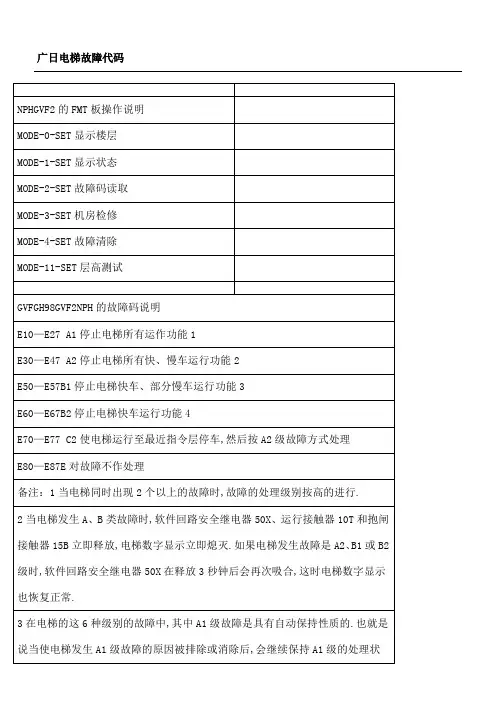

NPHGVF2的FMT板操作说明
MODE-0-SET显示楼层
MODE-1-SET显示状态
MODE-2-SET故障码读取
MODE-3-SET机房检修
MODE-4-SET故障清除
MODE-11-SET层高测试
GVFGH98GVF2NPH的故障码说明
E10—E27 A1停止电梯所有运作功能1
2当电梯发生A、B类故障时,软件回路安全继电器50X、运行接触器10T和抱闸接触器15B立即释放,电梯数字显示立即熄灭.如果电梯发生故障是A2、B1或B2级时,软件回路安全继电器50X在释放3秒钟后会再次吸合,这时电梯数字显示也恢复正常.
3在电梯的这6种级别的故障中,其中A1级故障是具有自动保持性质的.也就是说当使电梯发生A1级故障的原因被排除或消除后,会继续保持A1级的处理状态,不会自动解除故障状态重新投入正常运行.而其它级别的故障在故障条件排除或消除后,可以自动使电梯恢复正常运行状态.
E46速度低故障
E84微动平层起动故障
E50高速超速故障
E85变频器速度一致信号异常
E51起动速度控制异常
E86电梯开门超时故障
E52瞬时停电故障
E87电梯关门超时故障
E37电梯逆转故障
E75通讯检出故障
E40零速不一致
E76电梯爬行时间异常
广日电梯故障代码
E45 #12动作超时故障
E83 电梯安全回路故障检出
E46 速度低故障
E84 微动平层起动故障
E50 高速超速故障
E85 变频器速度一致信号异常
E51 起动速度控制异常
E86 电梯开门超时故障
E52 瞬时停电故障
E87 电梯关门超时故障
E30—E47 A2 停止电梯所有快、慢车运行功能（*2）
E50—E57 B1 停止电梯快车、部分慢车运行功能（*3）
E60—E67 B2 停止电梯快车运行功能（*4）
E70—E77 C2 使电梯运行至最近指令层停车，然后按A2级故障方式处理
E80—E87 E 对故障不作处理
备注：（1）当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。
E60 电梯层高表和数出错
E26 规格表和数出错
E61 电梯同步位置出错
E27 重复故障检出
E62 电梯层楼位置出错
E31 #100R输入信号异常
E63 电梯端站位置出错
E32 门区感应器故障
E64 电梯端站减速控制异常
E33 变频器异常运行
E70 变频器故障报警检出
E35 厅门、轿门动作不一致
E71 变频门机故障
（2）当电梯发生A、B类故障时，软件回路安全继电器#50X、运行接触器#10T和抱闸接触器#15B立即释放，电梯数字显示立即熄灭。如果电梯发生故障是A2、B1或B2级时，软件回路安全继电器#50X在释放3秒钟后会再次吸合，这时电梯数字显示也恢复正常。
（3）在电梯的这6种级别的故障中，其中A1级故障是具有自动保持性质的。也就是说当使电梯发生A1级故障的原因被排除或消除后，会继续保持A1级的处理状态，不会自动解除故障状态重新投入正常运行。而其它级别的故障在故障条件排除或消除后，可以自动使电梯恢复正常运行状态。
广日电梯G12型号故障代码
代号
故障码名称
代号
故障码名称
001
加速运行过电流
0Hale Waihona Puke 8主微机检测到旋转编码器断线
002
减速运行过电流
059
旋转编码器旋转方向与运行指令方向不一致
003
恒速运行过电流
060
厅门锁开关短接故障
004
加速运行过电压
061
轿厢门锁开关短接故障
005
减速运行过电压
062
运行接触器断开故障
107
开门锁死
044
门锁继电器断开故障
108
关门锁死
045
运行接触器短接故障
109
微动状态异常
046
抱闸接触器短接故障
110
厅门门锁瞬间断开
047
安全回路断开
111
轿门门锁瞬间断开
048
主微机因为WTD溢出，发生复位
112
电梯控制板110V电源瞬间停电故障
049
封星接触器短接故障
113
称重异常故障
050
E2PROM读写故障
074
高速运行超速
018
接触器未吸合
081
位置异常
019
电流检测电路故障
082
电梯白控制板24V电源瞬间停电故障
022
IIC外设故障
083
强迫减速开关输入时速度异常
024
调谐错误
084
连续3次开门锁死
025
编码器故障
085
连续9次关门锁死
026
编码器信号中心线异常故障
086
强迫减速速度异常
广日MAX电梯故障代码
⑵辅助电源损插线
⑵寻求服务；
E020（CPU错误）
原因：⑴干扰严重导致主控板DSP读写错误
⑵环境噪声导致控制板双CPU通信错误
处理：⑴按STOP/RESET键复位或在电源输入侧外加电源滤波器
⑵按STOP/RESET键复位，寻求服务；
处理：⑴检査PG脉冲数设置
⑵选择较大容量的驱动器；
E031（输入输出故障）
原因：运行中同时有2个运行模式输入
处理：⑴检查配线
⑵检查电梯控制板的控制程序；
E032（不满足最低层运行条件）
原因：距离控制曲线速度设立值太大
处理：减小距离控制曲线速度设定值；
E033（自学习出错）
原因：⑴自学习开始时下强迫减速开关不动作
⑵电机额定参数设置不当
⑶调谐岀的参数与标准参数偏差过大
⑷调谐超时
处理：⑴更换驱动器型号
⑵按电机铭牌设置额定参数
⑶使电机空载，重新辩识
⑷检查电机接线，参数设置：
E025（编码器故障）
原因：⑴闭环矢量控制，码盘信号断线
⑵闭环矢量控制，码盘信号线接反
处理：⑴检查码盘连线，重新接线。
⑵检查码盘接线重接线路，或者调整码盘方向功能参数：
⑶双口RAM器件损坏
处理：⑴掉电重新上电
⑵与厂家联系：
E040（主微机故障）
原因：⑴异常情况下主微机要求紧急抱闸处理
处理：⑴检査安全回路，检查系统问题
⑵控制板硬件损坏，与厂家联系：
电梯逻辑方面所有可能岀现的故障，故障码显示范用为E041〜E112
E041（主微机或变频微机检测到的主微机不可恢复的软硬件故障）
原因：⑴环境温度过高
⑵风道阻塞
广日G15系统故障代码
编 号：SJK15-017版本号：00G15电梯控制系统故障码说明编 制 刘会良校 对 邝庚廉标准化 黄棣华审 定 林穗贤批 准 尹 政广州广日电梯工业有限公司2015年 06月更改文件号 签字 日期 更改文件号 签字 日期G15系统适用于以异步电机和同步电机为拖动系统的梯种。
G15系统的故障码分两类：第1类：驱动器所有可能出现的故障类型,如表1所示,故障码显示范围为E001～E040；第2类：电梯逻辑方面所有可能出现的故障,如表2所示,故障码显示范围为E041～E120。
故障信息可以根据对系统的影响程度分为5个类别，不同类别的故障相应的处理方式也不同，对应关系见下表所示：类别 故障码范围 故障处理级别电梯故障内部处理方式A E001—E056 A1 停止电梯所有运作功能E057—E072 A2 停止电梯所有快、慢车运行功能B E073—E080 B1 停止电梯快车、部分慢车运行功能 E081—E088 B2 停止电梯快车运行功能C E089—E096 C 使电梯运行至最近指令层停车，然后按A2级故障方式处理D E097—E104 D 只记录，对故障不作处理E E105—E120 E 只记录，对故障不作处理表1 变频方面故障码内容及对策故障代码故障名称可能的故障原因建议对策E001 备用 暂未设定E002 加速过电流1)主回路输出接地或短路2)电机是否进行了参数调谐3)负载太大4)编码器信号不正确5)UPS 运行反馈信号是否正常1)检查一体化控制器输出侧，运行接触器是否正常2)检查动力线是否有表层破损，是否有对地短路的可能性。
连线是否牢靠；3)检查电机侧接线端是否有铜丝搭地；检查电机内部是否短路或搭地；4)检查封星接触器是否造成一体化控制器输出短路5)检查电机参数是否与铭牌相符；6)重新进行电机参数自学习；7)检查抱闸报故障前是否持续张开；检查是否有机械上的卡死；8)检查平衡系数是否正确；9)检查编码器相关接线是否正确可靠。
