密封式制样粉碎机技术要求及参数
密封式制样粉碎机技术要求及参数
二、工作环境
使用环境温度：—20℃～ +40℃
储存环境温度：—30℃～ +40℃
环境相对湿度：最大相对湿度不超过90%（当温度为+25℃时）。
地震烈度：无显著震动和冲击震动。
三、技术参数及要求
1、技术参数
1.1主机参数:
1.1.1参考型号：5E-PCM1×100
1.1.2入料粒度:≤20mm。
*1.1.3出样粒度（mm）:＜0.2mm
*1.1.4粉碎钵体数：1头。
*1.1.5每头装样量: 100g 。
1.1.6制样时间:≤1min 。
1.1.7工作电源： 380V （50HZ）。
1.1.8外形尺寸:608mm×600mm×745mm 。
△1.1.9噪声要求：≤85dB 。
1.1.10整机重量: 约200kg 。
1.2电机参数
1.2.1参考型号: YX3系列，（符合国家二级能效指标）。
1.2.2电动机额定功率： 1.5kw 。
*1.2.3 额定电压(V) ： 380V 。
*1.2.4额定频率（HZ）:50HZ
1.2.5电动机的防护等级： IP54 。
*1.2.6绝缘等级： F 。
1.2.7轴承润滑方式：脂润滑。
2、技术要求
2.1 粉碎机构和整机结构全采用密封设计，无料样损失，无粉尘污染；
2.2 上盖采用气弹簧支撑；夹紧机构采用翻盖式快速压紧装置。
2.3 破碎研磨钵材质选用高锰钢，研磨环和研磨锤材质选用硬质合金钢整体铸成形。
2.4设备可实现自动控制，电气控制系统采用防爆设计；具有自动断电功能，压紧机
构未压或箱盖被打开时，主机无法启动，保护人员和设备安全。
2.5配备数显式定时器，制粉时间可调，制粉时间不大于1分钟。
2.6设备外壳设置接地点，并有明显标示。
2.7设备外壳明显处的固定不锈钢产品标牌，内容包括：a）设备型号、名称； b）
主要技术参数；c）制造厂名称； d）制造日期、出厂编号
三、其它要求
1.设备到货时随机提供产品检验报告、使用说明书6套及电子版1套（包括主机及其它附属部件说明书）、产品合格证、安装图、装配图、非标零部件图纸、电器接线图等相关技
术资料。
2.供货方负责运输、装卸及指导安装调试,售后服务必须到位,在使用过程中出现故障,厂家24小时内到矿配合解决。
3.质保期：质保期应为设备验收合格后累积使用12个月或到货后18个月，以先到为准。
在质保期内因产品质量损坏，供方无偿保修或更换，对由于设计或质量问题而引起的设备故
障，中标人应进一步对此负责。
4.在仪器调试完毕后，提供免费现场分析仪器技术、原理、操作和维护的培训，并提供培训资料。
质计科密封式化验制样粉碎机安全操作规程
质计科密封式化验制样粉碎机安全操作规程
1、粉碎机须安放平整，并用地脚螺栓固定方可使用，使用电源为380V，50HZ的三相交流电。
2、本机适用于装料粒度小于12mm的各种金属和非金属矿石原材料试样的粉碎加工。
装料重量约100g。
3、一般试样经过1—3分钟粉碎，可制成120目—200目试样。
若料样难碎或需要更细，可适当延长加工时间，直到达到要求为止。
4、为了自动控制加工时间，一般粉碎机都附有时间控制，上有0—15分钟的时间继电器，操作时先将指针旋到所需的刻度，则开机后到了设定时间便自动停止工作。
5、装放钵体时，橡胶密封圈安放平整，压杠对料钵盖应有足够的压力，若由于压力不够，可在压杠和料钵盖间增垫薄片。
多钵体粉碎机装钵时须保持各钵体的平衡和对称。
6、电源接通后红色电压指示灯亮，按下绿色开关，即机器开始工作，同时绿色指示灯亮。
若机器发生异常现象，应按下红色制动开关，停机检查。
粉碎机技术要求
粉碎机技术要求如下：
1. 工作原理：粉碎机利用高速旋转的叶轮使物料进行粉碎，主要由粉碎室、叶轮、机壳、筛网、出料口等部分组成。
通过电机驱动，使得主轴带动叶轮高速旋转，物料在离心力的作用下，物料互相撞击而粉碎，经过筛网滤出，从而完成粉碎过程。
2. 技术参数：粉碎机的技术参数主要包括进料粒度、出料粒度、功率、转速、设备尺寸等。
进料粒度是指可以进入粉碎机的物料的最大尺寸，出料粒度是指可以出产的物料的最小尺寸，功率和转速决定了粉碎机的粉碎能力和生产效率，设备尺寸则反映了粉碎机的体积和重量。
3. 关键部件：粉碎机的关键部件包括叶轮、机壳、筛网、出料口等。
叶轮是粉碎机最重要的部件之一，物料就是被叶轮击碎的。
机壳可以保护叶轮和筛网在运行中不受损坏，同时也可以吸收一部分冲击力。
筛网则负责控制出料粒度，保持一定的成品质量。
出料口则决定了粉碎后的物料如何排出。
4. 性能要求：粉碎机的性能要求主要有以下几点：一是破碎效率高，能在短时间内将物料破碎成所需的细小颗粒；二是成品质量好，出产的颗粒均匀，没有大的颗粒或杂质；三是运行稳定，设备运行平稳，噪音和振动小；四是耐磨性好，设备的使用寿命长；五是易于维护和清洗。
5. 特殊要求：对于特殊用途的粉碎机，可能会有特殊要求。
例如，有些物料可能含有大量的水分或粘性，需要粉碎机有防粘措施；有些物料可能具有腐蚀性，需要粉碎机有防腐措施；有些物料可能对空气有污染，需要粉碎机有吸尘和排尘措施等。
以上就是粉碎机的技术要求，当然不同厂家生产的粉碎机可能存在差异，具体参数请参考对应厂家的技术参数。
密封式化验制样粉碎机安全技术操作规程
密封式化验制样粉碎机安全技术操作规程密封式化验制样粉碎机安全技术操作规程一、前言密封式化验制样粉碎机是实验室中常用的粉碎设备之一。
为了保证设备的正常运行和操作人员的安全，制订本安全技术操作规程。
二、设备概述密封式化验制样粉碎机是一种用于实验室中颗粒样品粉碎的设备，特别适用于地质、冶金、化工等行业的实验室中用于颗粒化样品的制作。
三、安全技术操作规程1. 前期准备（1）操作人员在使用前应对设备进行全面检查。
检查项包括设备状况是否良好，有无松动、损坏等问题。
电路是否正常，安全保护装置是否齐备，运转部位是否润滑等问题。
（2）密封式化验制样粉碎机应安置在干燥通风的房间中，避免安置在潮湿和高温的环境中。
（3）使用时应搭配耳塞和口罩等个人防护装备，避免因声音过大及粉尘气体引起的影响。
2. 操作规程（1）操作前应检查制样仓内是否有异物，防止将样品与异物一起破碎。
（2）先接通电源，然后将制样仓打开，将颗粒样品置于制样仓中。
（3）操作时应先将制样仓盖紧，再启动设备。
（4）设备启动后，操作人员应随时观察仪表、声音及设备周边是否正常，如有问题应立即关闭设备并通知维修人员进行处理。
（5）操作完成后，应立即关闭电源，并对仪器进行清洁、消毒和维护。
3. 安全措施（1）遵守制定的操作规程，如有不懂的地方及时咨询专业人员，不可私自进行维修。
（2）使用时应将设备置于安全位置，并确保电源线布置在干燥通风的区域。
（3）不得在设备运转时用胳膊、手、指等伸入设备内部。
（4）设备，应定期进行维护、检修、清洁及润滑工作，以保证设备的性能和安全。
四、结语密封式化验制样粉碎机是实验室中常用的粉碎设备之一，操作人员必须严格遵守操作规程，做好设备的日常维护工作，确保设备性能和操作安全。
密封式化验制样粉碎机安全技术操作规程
密封式化验制样粉碎机安全技术操作规程密封式化验制样粉碎机是实验室中一种常用的仪器设备，用于将固体物质制成样品。
然而，由于有些物质具有一定的危险性，因此在操作密封式化验制样粉碎机时，必须遵循相关的安全技术操作规程，以确保工作人员的安全。
本文将详细介绍密封式化验制样粉碎机的安全技术操作规程，主要包括以下几个方面：一、安全设施的检查和使用1.检查密封式化验制样粉碎机的密封性能是否良好，如密封圈是否完整、密封垫是否合适等，确保机器工作时不会泄漏有害物质。
2.工作人员在操作密封式化验制样粉碎机时，应穿戴好防护用具，如防护眼镜、防护面罩、防护手套等，以避免有害物质对身体的危害。
3.操作者应熟悉密封式化验制样粉碎机的紧急停机按钮和应急处理程序，并确保在紧急情况下能迅速停机和采取相应的应急措施。
二、操作前的准备工作1.在进行任何操作前，应先了解待加工材料的性质和特殊属性，确保所用设备与待加工样品相适应。
2.检查样品料斗、粉碎室等零部件是否有杂物残留，如有应先清理干净，以免影响加工效果。
3.保持制样粉碎机前方2米范围内清洁整齐，不得堆放杂物。
三、操作过程中的安全注意事项1.操作时，应先启动排风装置，确保室内的有害气体及粉尘及时排出，保持室内空气清新。
2.设备操作时，不得允许无关人员进入操作区域，以免发生危险。
3.加工过程中，必须严格控制样品的质量和数量，不得超负荷操作，以免机器损坏或达到不安全状态。
4.加工过程中，应随时观察设备的运行状态，如有异常情况，应及时停机检查，找出故障原因。
5.处理加工过的样品时，应小心操作，避免将样品溅出造成危险。
四、操作后的安全措施1.工作结束后，及时关闭设备的电源，并清理设备，保持设备的清洁。
2.将加工过的样品妥善保存，避免有害物质泄露。
3.对设备进行定期维护和保养，确保设备的正常运转。
总结：密封式化验制样粉碎机在实验室中的应用非常广泛，但由于涉及到有害物质的加工，一定要注意安全操作规程，确保工作人员的安全。
粉碎机技术参数和配置
粉碎机技术参数和配置
粉碎机技术参数和配置
一、设备名称：粉碎机
二、主要用途
用于切碎、粉碎、混合、液化和搅拌肉制品、蔬菜、水果、糕点、汤、酱汁、薄脆饼干、预制食品、冷冻肉制品等多种多样的样品。
三、工作环境条件
电源：220V±10%，50HZ；温度：5-40℃；湿度: 10～80%
四、技术指标：
1、强有力的切削：1500 rpm或1500 /3000 rpm
2、可配备光滑刀具，用来切碎肉、鱼、草料等样品。
3、研磨速率/时间：20到60s，样品完全均质。
4、配备微尺状的刀片，适用于各种类型样品的处理
*5、小于等于5.5 升不锈钢容器，样品量可以从0.2-2.5公斤。
6、根据样品类型和数量的不同，需要20-60s的时间即可将样品完全均质
7、磁性安全开关防止在盖子没有处于锁定位置时的启动，保证操作者的安全
8、*刀头及样品缸体为不锈钢材质。
五、主要配置
5.1 粉碎机主机1台
5.2 刀头（带光滑刀口，适用于粉碎果蔬和肉制品）1套
5.3刀头（带锯齿刀口，通用型）1套
5.4 5.5升样品缸1个
六、技术支持及服务要求
仪器到货后，由技术工程师进行免费安装调试，在现场安装调试完毕后，进行使用仪器的操作培训保证用户掌握仪器的基本操作技能。
供应商应能在24小时内响应买方技术支持的要求；技术服务中心配有专业维修工程师售后服务。
提供两年的整机免费保修服务。
密封式化验制样粉碎机

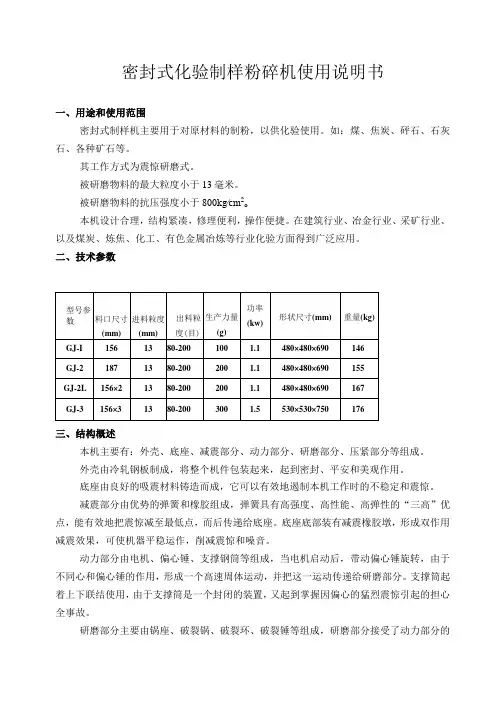

密封式化验制样粉碎机使用说明书一、用途和使用范围密封式制样机主要用于对原材料的制粉，以供化验使用。
如：煤、焦炭、砰石、石灰石、各种矿石等。
其工作方式为震惊研磨式。
被研磨物料的最大粒度小于13毫米。
被研磨物料的抗压强度小于800kg∕cm2o本机设计合理，结构紧凑，修理便利，操作便捷。
在建筑行业、冶金行业、采矿行业、以及煤炭、炼焦、化工、有色金属冶炼等行业化验方面得到广泛应用。
二、技术参数三、结构概述本机主要有：外壳、底座、减震部分、动力部分、研磨部分、压紧部分等组成。
外壳由冷轧钢板制成，将整个机件包装起来，起到密封、平安和美观作用。
底座由良好的吸震材料铸造而成，它可以有效地遏制本机工作时的不稳定和震惊。
减震部分由优势的弹簧和橡胶组成，弹簧具有高强度、高性能、高弹性的“三高”优点，能有效地把震惊减至最低点，而后传递给底座。
底座底部装有减震橡胶墩，形成双作用减震效果，可使机器平稳运作，削减震惊和噪音。
动力部分由电机、偏心锤、支撑钢筒等组成，当电机启动后，带动偏心锤旋转，由于不同心和偏心锤的作用，形成一个高速周体运动，并把这一运动传递给研磨部分。
支撑筒起着上下联结使用，由于支撑筒是一个封闭的装置，又起到掌握因偏心的猛烈震惊引起的担心全事故。
研磨部分主要由锅座、破裂锅、破裂环、破裂锤等组成，研磨部分接受了动力部分的动力后，在高速周体运转带动下，破裂环和破裂锤在破裂锅内频繁撞击并研磨，物料即在这种作用下，被撞击并研磨成所要求的细粉末。
压紧装置由压紧杠杆、压紧螺杆组成，其作用是将研磨机件紧紧地固定在震惊盘上,使动力有效地传递，并能起到平安作用。
四、安装与试车机器应安装在避雨的地方，不行漏天安装。
机器不用地脚螺丝固定，但应放在平整的地面上，四个地脚胶墩都要平稳着地，以免引起震惊和位移。
电源线要坚固联结，接地线要平安接地。
本机启动前，要认真了解机器性能，熟识本机的结构，传动特点，操作程序。
检查机壳各部螺栓是否拧紧，电机电源线是否漏电，破裂锅体要坚固放置，压紧部分是否压紧牢靠，外壳锁扣要扣紧，待检查完各部装置，并确定无特别时，方可启动机器。
GJ-2密封式化验制样粉碎机
GJ-2密封式制样粉碎机又叫固体制样机，固体振动磨，由上海喆钛机械制造有限公司根据最新标准自主研发生产。
适用于煤炭、电力、科研等行业和部门破碎煤炭、矿石、岩石或中等硬度的非金属物质和脆性金属物质，它又广泛应用于地质、矿山、煤炭、建材、轻工、化工等部门的生产单位和科研单位。
能对各种硬度的矿物和脆性材料进行有效粉碎加工，是制备化验试样和生产粉料的理想设备。
该密封式制样粉碎机(固体制样)系机电一体化全密封式结构，密封性能好，设有先进的定时装置和可靠的隔音材料。
使用时振动小、噪声低、粉碎效率高，操作简便，能耗低。
研钵材质有高锰钢、铬合金和超硬合金，使用部门可根据不同的需要选配。
■GJ-2密封式制样粉碎机主要特点1、制样粒度均匀，速度快，工作可靠，代表性符合同标要求。
2、制样不需筛分可直接使用，工序少，生产效率高。
3、粉碎室密封设计，无粉尘污染，符合环保要求。
4、运转平稳，噪声小，符合安全生产要求。
■GJ-2密封式制样粉碎机结构概述本机主要有：外壳、底座、减震部分、动力部分、研磨部分、压紧部分等组成。
外壳由冷轧钢板制成，将整个机件包装起来，起到密封、安全和美观作用。
底座由良好的吸震材料铸造而成，它可以有效地遏制本机工作的不稳定和震动 . 减震部分由优质的弹簧组成 , 底座底部具有高强度、高性能、高弹性三优点，能有效把震动减至最低点，而后传递给底座，底座低部装有减震橡胶墩，形成双作用减震效果，使机器平稳运转，减少震动和噪音。
动力部分由电机、偏心锤、支撑钢筒组成，当电机启动后，带动偏心锤旋转，由于不同心和偏心锤的作用，形成一个高速周体动，并把这一体运动传递给研磨部分。
支撑筒起着上下联结作用，由于支撑筒是一个封闭的装置，又起到控制因偏心的剧烈震动引起的不安全事故。
研磨部分主要由锅座、破碎锅、破碎环、破碎锤组成，研磨部分接受了动力部分是动力后，在高速周体运转带动下，破碎环和破碎锤在破碎内频繁撞击并研磨，物料既在这种作用下，被撞击并研磨成所要求的细粉末。
密封式化验制样粉碎机安全技术操作规程
密封化验样品破碎机安全技术操作规程
一、操作步骤
1.为减少和杜绝料样混杂、污染，使用前应将冲击块、冲击环、
料钵以及压盖擦试干净，并用少量待制备的材料样品进行清洗，然后
再进行制样。
2.将冲击块、冲击环放入料钵内，将待制备的材料样品放入冲击
件的间隙中，套上橡胶垫圈，盖上压盖，拧紧压紧装置。
料钵不需要
全用时，须将不用的料钵内的冲击块、冲击环，取出，然后盖上压盖，拧紧压紧装置，最后将外置盖放下。
3.接通电源，按实际需要工作时间调好定时器，按下启动按钮，
电机驱动破碎装置进行高速振动，进行料样的粉碎加工。
4.待机器按调定时间停止运转后，打开罩盖，松开压紧装置，取
下粉碎装置（料钵）,打开压盖，取出冲击块、冲击环，倾倒出料钵中
已经粉碎的试样，粒度一般在0.2mm以下网格可以直接装瓶并发送到
实验室。
二、安全注意事项
1.压紧装置未拧紧前，不得通电运转，当电机未稳定停止时，不
要松开压紧装置以倾倒材料。
2.使用电源为380V、50HZ的三相交流电源。
控制开关应按装在距
机器2-3m外，接线应安全可靠，接地线。
3.料样必须干燥，如潮湿可能沾在冲击座内而不易倒出，每次处
理的材料样品的质量和粒度不得超过规定的限度，必须保证装料后冲
击块和冲击环之间有适当间隙。
4.若要制备比0.2mm更细的料样，需适当延长粉碎时间，或者在
碗中加入适量的酒精和其他溶剂，进行湿式粉碎加工，即可达到目的。
5.接通电源后，电机的旋转方向应与旋转标记一致。
密封式化验制样粉碎机安全技术操作规程示范文本
密封式化验制样粉碎机安全技术操作规程示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月密封式化验制样粉碎机安全技术操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
一、操作步骤1.为减少和杜绝料样混杂、污染，使用前应将冲击块、冲击环、料钵以及压盖擦试干净，并用少量待制的料样做一次清罐工作，然后再进行制样。
2.将冲击块、冲击环放入料钵内，待制备的料样放入冲击件的空隙内，套上橡胶垫圈，盖上压盖，拧紧压紧装置。
料钵不需要全用时，须将不用的料钵内的冲击块、冲击环，取出，然后盖上压盖，拧紧压紧装置，最后将外置盖放下。
3.接通电源，按实际需要工作时间调好定时器，按下启动按钮，由电动机带动粉碎装置作高速振动，进行料样的粉碎加工。
4.待机器按调定时间停止运转后，打开罩盖，松开压紧装置，取下粉碎装置（料钵）,打开压盖，取出冲击块、冲击环，倾倒出料钵中已经粉碎的试样，粒度一般在0.2mm 以下网目可直接装瓶送交化验室。
二、安全注意事项1.压紧装置未拧紧前，不得通电运转，电动机未停稳时不准松开压紧装置倾倒物料。
2.使用电源为380V、50HZ的三相交流电源。
控制开关应按装在距机器2-3m外，接线应安全可靠并有接地线。
2024年密封式化验制样粉碎机安全技术操作规程
2024年密封式化验制样粉碎机安全技术操作规程密封式化验制样粉碎机是一种用于对样品进行细碎、粉碎的设备，主要应用于化验室、矿山、冶金、建材等领域。
为了确保操作人员的安全，保护设备的正常运转，制定了以下2024年密封式化验制样粉碎机安全技术操作规程。
第一章总则第一条【适用范围】本技术操作规程适用于2024年版本的密封式化验制样粉碎机的安全操作。
第二条【定义】1. 密封式化验制样粉碎机：指采用密封结构的化验用样品粉碎机。
2. 操作人员：指对密封式化验制样粉碎机进行实际操作的人员。
第二章设备安全保护第三条【设备检查】1. 操作人员在使用密封式化验制样粉碎机之前，应检查设备各部位是否有松动、损坏、堵塞等情况，并及时进行处理。
2. 操作人员应检查电气设备是否正常运行，并确认有可靠的接地措施。
第四条【设备维护】1. 操作人员应定期对设备进行清洁和润滑，确保设备处于良好的工作状态。
2. 设备维护人员应按照设备使用说明书进行设备检修和维护工作，确保设备处于安全可靠的状态。
第五条【紧急停机】1. 在发生突发情况时，操作人员应立即按下紧急停机按钮，切断设备的电源，并向有关部门汇报。
2. 操作人员在紧急停机后，应进行设备排查，查明原因，并排除故障后方可继续操作。
第三章操作要求第六条【操作人员要求】1. 操作人员应经过专业培训，具备操作密封式化验制样粉碎机的资格。
2. 操作人员应穿戴防护眼镜、口罩、安全手套等个人防护装备。
第七条【操作环境要求】1. 操作人员应在通风良好、无明火、无易燃物质的场所进行操作。
2. 操作人员应保持操作台面整洁，防止杂物干扰操作。
第八条【操作步骤】1. 操作人员应按照密封式化验制样粉碎机操作说明书进行操作。
2. 操作人员在操作前，应检查设备运转是否正常，并调整好粉碎机的参数。
3. 操作人员应将待粉碎的样品逐步加入到粉碎机中，并确保加入数量适中，避免过载。
4. 操作人员应密切观察设备的运转情况，如发现异常应立即停机检查。
