0引言航空电子系统属于复杂实时处理和控制系统，是实现飞机任务使命的关键。

随着计算机技术的快速发展，软件在航电系统中的比重不断上升，F-35飞机中机载软件已达到500万行源代码的规模，现代航电系统已由机电密集型过渡到软件密集型[1]。

为了应对航电系统规模、性能和复杂性的飞速发展，综合模块化航电[2-3](综合航电)软件应运而生，其主要特点是采用开放式体系结构，应用商用货架产品构件进行软件开发[4]，以实现软件功能的综合化、模块化和通用化。

国外具有代表性的研究成果包括ARINC-653[5]和ASAAC[6]等综合航电软件体系结构。

国内的相关研究仍处于初期阶段，主要工作集中在对国外现有综合航电软件体系结构的分析和总结[7-10]。

目前我国业已颁布了《航空电子应用软件接口要求》GJB-5357-2005[11]，明确要求在新一代飞机中开展综合航电软件研制。

随着软件的大量应用，软件失效在航电系统中的比例也呈直线上升趋势。

据统计，目前我国航电系统中约70%的失效是由软件缺陷引起的[12]。

由此可见，软件质量决定了航电系统乃至飞机的质量。

国内外多年工程经验表明，软件测试是保证软件质量的最有效手段[13]。

但目前国内对于综合航电软件测试环境的研究仍处于空白。

因此，针对综合航电软件提出行之有效的软件测试环境，成为了保证软件质量急需解决的课题，对于以国产大飞机为代表的自主航空工业发展具有重要意义。

1航空电子软件特点航电软件属于实时嵌入式软件，具有以下特性[14]：①实时特性，要求能够及时、正确响应外部事件并输出结果；②嵌入式特性，通过外部数据接口完成输入输出；③周期特性，多采用周期任务执行方式。

综合航电软件除具备上述实时嵌入式软件的通用特性外，最重要的特点就是具备功能综合化和结构层次化的软件体系结构。

通过对国内外典型综合航电软件体系结构[5-6,8,10]的分析和归纳，综合航电软件可以表示为图1所示的三层体系结构，分别为：(1)应用软件层：处理航电系统的应用领域业务，并按功能收稿日期：2010-08-15；修订日期：2010-10-18。

航空航天工程师的航空器电子系统测试

航空航天工程师的航空器电子系统测试航空航天工程师在设计、制造和维护飞行器时，必须确保电子系统的高可靠性和正常运行。

航空器电子系统的测试是确保安全飞行的重要步骤之一。

本文将介绍航空航天工程师在航空器电子系统测试中所面临的挑战以及应对方法。

一、电子系统测试的重要性航空器电子系统测试是确保飞行器安全运行的关键环节之一。

电子系统的错误和故障可能导致飞行器的不稳定、失效甚至事故。

因此，对电子系统进行全面而准确的测试是非常重要的。

二、电子系统测试的挑战和难点1. 多种功能及系统的测试：电子系统中包含了多种功能和系统，如通信、导航、控制等。

测试人员需要确保每个功能和系统均符合设计要求。

2. 复杂的测试环境：航空器电子系统测试需要在模拟真实飞行环境的条件下进行。

由于飞行条件的复杂性，测试环境的搭建和模拟难度较大。

3. 安全性和可靠性要求高：航空器电子系统的要求非常高，必须具备高度的安全性和可靠性。

测试人员需要确保系统在各种极端条件下仍能正常工作。

三、电子系统测试的方法和流程为了应对航空器电子系统测试的挑战，航空航天工程师采用了以下方法和流程：1. 需求分析：首先，测试人员需要仔细分析电子系统的设计要求，明确每个功能和系统的测试目标和标准。

2. 测试设计：根据需求分析的结果，测试人员将制定详细的测试计划，并选择适当的测试方法和工具。

3. 功能测试：测试人员将对每个功能进行独立测试，确保其满足设计要求。

这包括模拟输入和输出信号，验证系统的响应和输出是否符合预期。

4. 集成测试：测试人员将不同功能和系统进行集成测试，以验证它们之间的协调工作和互操作性。

5. 性能测试：通过模拟真实飞行环境的条件，测试人员将对系统的性能进行评估，包括响应时间、准确性和稳定性等。

6. 安全性和可靠性测试：测试人员将对系统进行各种安全性和可靠性测试，以确保系统在各种异常情况下仍能正常工作。

7. 缺陷修复和验证：在测试过程中发现的缺陷将被记录并通知开发人员进行修复。

利用仿真技术完成综合航电系统测试

利用仿真技术完成综合航电系统测试【摘要】介绍了1553B总线系统的构成和特点，说明了测试系统利用仿真技术完成对综合航电系统1553B一级总线的采集、翻译、数据显示等功能等，同时完成人在回路的测试功能。

【关键词】综合航电 1553B总线系统仿真技术系统测试1 引言对于现代作战飞机来说，航空电子综合化系统的作用日益重要，通过总线联网技术实现航电系统，可以使作战飞机的各个子系统达到高度的资源综合和信息共享，从而有效地完成各种攻击任务。

本文说明了1553B总线和仿真系统的构成以及利用仿真系统来完成航电系统的一级总线测试。

2 1553B总线通信系统构成及其特点一个综合系统通常由若干子系统通过嵌入式总线接口并经过总线介质互连而成，各个子系统操作独立，资源和功能则可通过网络共享。

从通信系统的角度看，在所有的子系统中有一个作为总线控制器(BC)，其他的子系统都是远程终端(RT)。

以某型飞机综合系统航电总线为例，1553B通信系统的组成如图1所示。

图1 总线通信系统构成由于1553B总线在减少电子设备的体积，重量、复杂性以及电子系统综合费用诸方面的优点，成为了机动平台电子系统的主要工作支柱。

它具有不同于一般电子网络的鲜明特点。

1553B总线是一种广播式分布处理的计算机网络，网络上可挂接32个终端，所有的终端(节点)共享一条消息通路，任一时刻网络中至多只有一个终端在发送消息，传送中的消息可以被所有终端接收，实际接收的终端通过地址来识别。

网络结构简单，终端的扩展十分方便，任一终端(除总线控制器外)的故障都不会造成整个网络的故障，总线控制器则可以通过备份来提高可靠性。

但是网络对总线本身的故障比较敏感，因此通常采用双余度总线。

强调了实时性，1553B总线的传输码速率为1Mbps，每条消息最多包含32个字(每个字十六位)，因此传输一条消息的时间比较短。

1553B总线按指令/响应的方式异步操作，即总线上的所有消息传输都由总线控制器发出的指令来控制，相关终端对指令应给予回答(响应)并执行操作。

航电测试

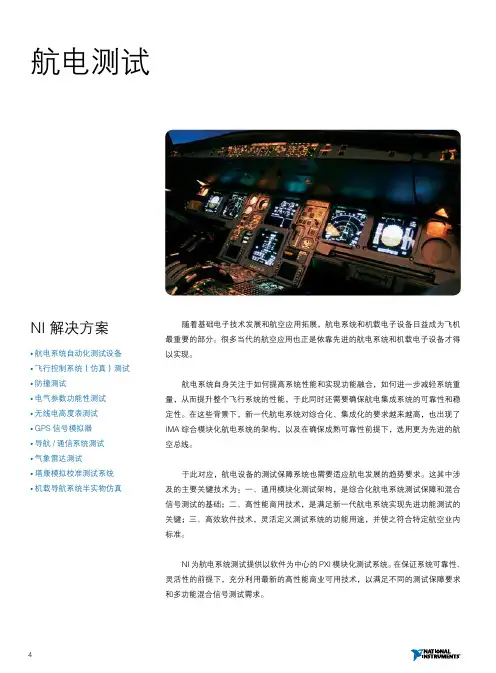

4航电测试随着基础电子技术发展和航空应用拓展，航电系统和机载电子设备日益成为飞机最重要的部分。

很多当代的航空应用也正是依靠先进的航电系统和机载电子设备才得以实现。

航电系统自身关注于如何提高系统性能和实现功能融合，如何进一步减轻系统重量，从而提升整个飞行系统的性能，于此同时还需要确保航电集成系统的可靠性和稳定性。

在这些背景下，新一代航电系统对综合化、集成化的要求越来越高，也出现了IMA 综合模块化航电系统的架构，以及在确保成熟可靠性前提下，选用更为先进的航空总线。

于此对应，航电设备的测试保障系统也需要适应航电发展的趋势要求。

这其中涉及的主要关键技术为：一、通用模块化测试架构，是综合化航电系统测试保障和混合信号测试的基础；二、高性能商用技术，是满足新一代航电系统实现先进功能测试的关键；三、高效软件技术，灵活定义测试系统的功能用途，并使之符合特定航空业内标准。

NI 为航电系统测试提供以软件为中心的PXI 模块化测试系统。

在保证系统可靠性、灵活性的前提下，充分利用最新的高性能商业可用技术，以满足不同的测试保障要求和多功能混合信号测试需求。

NI 解决方案航电系统自动化测试设备飞行控制系统（仿真）测试防撞测试电气参数功能性测试无线电高度表测试GPS 信号模拟器导航/通信系统测试气象雷达测试塔康模拟校准测试系统机载导航系统半实物仿真NI PXI模块化测试平台提供从基本电量到射频与微波频段测试的各种模块化仪器，包括具备隔离功能的高可靠性模拟/开关信号输入输出、传感器信号调理与采集、各式信号激励、航空总线通信（ARINC 429，MIL-STD-1553，AFDX/ARINC664p7）、总线测试仪等。

同时，NI提供功能强大的软件工具，帮助航电系统工程师加速测试系统的开发。

这些测试行业的标准软件包括NI LabVIEW、NI LabWindows/CVI、NI Measurement Studio等测试开发软件，以及测试管理与数据管理软件。

综合模块化航电软件系统测试方法研究综述

郑军胡军柯昌黄志球博
（中国航空综合技术研究所质量３程技术中心－北京１０８０２）０
（南京航空航天大学计算机科学与技术学院江苏南京２０１）１０６
摘
要
现代飞行器系统中开始广泛采用综合模块化航电ＩＭＡ（ｎｅｒｔｄｌｒｖｏｉ）ＩｔａｄＭｏｕａＡｉｎｓ体系架构，ＭＡ中软件系统的高质量ｇｅｃＩ
已在航空、航天应用领域开始得到使用。我国也相应地建立了
航空电子应用软件接口标准（ＧＢ３７）即：Ｊ５５。
１１Ｉ．ＭＡ模块的架构
一
使得现代飞行器的航电系统能有效地应对各类飞行任务日益复
杂化所带来的系统高性能、能复杂性要求，功以及降低高额的设
。
ｉａａｙｅｓｎｌｚｄ；ｔｅｈｖｒｌｙｔｍｓｉｇｓｒｔｇｓｗｌａｈｓｉｇｐｏｅｕｅｉｅｅｔｅｅｓｏＭＡｏｔａｅｓｓｅｒｌｓｒｔｄ；ｈｎｔｅｏｅａｓｌｓｅｔｔｔａｅｙａｅｌｓｔｅｔｔｒｃｄｒｓｏｄｆｒｎｖｌｆＩｅｎｅｎｆｌｓｆｒｙｔｍｓａｅｉｕｔａｅｗｌｉｌｙｔｅｇｎｒｌｅｕｒｆａｌｈｅｅａｒｑｉｍｅｔｏｈＭＡｙｔｍｅｔｇｅｖｒｎｎｓａｅｂｅｙｅｐａｎｄｎｅｎｓｆｅＩｔｓｓｅｔｓｉｎｉｍｅｔｒｒｆｘｌｉｅ．ｎｏｉｌＫｅｗｏｄｙｒｓＩｔｇａｅｖｏｉｓＳｆａｅｔｓｉｇＳｓｅｔｓｎＴｓｉｇｐｏｅｕｅＴｓｉｇｅｖｒｎｎｎｅｔｄａｉｎｃｏｔｒｅｔｙｔｍｅｔｇｒｗｎｉｅｔｒｃｄｒｅｔｎｉｍｅｔｎｎｏ

什么是软件测试环境_软件测试环境有哪几种_做软件测试要用到什么工具

什么是软件测试环境_软件测试环境有哪几种_做软件测试要用到什么工具软件测试一共有哪几种类型软件测试是指使用人工或者自动的手段来运行或测定某个软件产品系统的过程，其目的是在于检验是否满足规定的需求或者弄清预期的结果与实际结果的区别，本文主要描述一下软件测试一共有哪几种类型。

单元测试（Unit test）：是针对模块组件或方法的测试。

在本人的操作中，一般是开发员工作范围内的测试；在具备组件接口规范的情况下，一般需要做一个测试工具模拟调用环境，编写测试实例，通过断点情况监视模块实际工作是否正常。

白箱测试：在理解内部流程的情况下针对逻辑流程设计测试实例，目的是找出极限边缘以及内在的逻辑错误。

单元测试中白箱测试的比例很高，（原因不难理解，还有谁比作者自已更理解模块的构造流程的？）。

黑箱测试：这是QC部门的主要工作。

黑箱测试主要在于编写测试实例。

不过在实际操作中，都是把最不懂技术的成员分配做测试，最高技术水平就是会用VSS，所以也就别指望编什么测试实例。

压力测试：评价一个系统极限可以承受的压力是多少，同时在超负荷后的的响应情况；同时，在极限状况下，一些平时不太出现的bug也会浮现出来。

回归测试；在修改其中一个模块后看其他模块有什么问题。

作者认为这个测试是过程化程序的观念产物，在模块化软件中相互耦合程度低，而且服从统一的调动协议，是不是修改真是自家里的事情，和他人（模块）没有半点相干。

整体测试：把不同的模块连结后，看看联合工作情况如何。

这实际上是对接口协议的测试。

作者认为是可以作为接口互动部分的设计一部分工作，没有必要摆出来作为流程之一。

同理还有系统测试，反正最后整个系统运行起来是什么情况。

看似大，但如果前面已经做到好好的，这里如果出问题那才叫怪呢！软件测试一共有哪几种类型？作为一名初学者来说，了解了软件测试的类型还不够，应用在不同类型中所需的工具也是很多的，那么做软件测试要用到什么工具呢，请看下文。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

图，能够解决实时测试数据激励与收集和动态测试配置的关键技术。通过原型系统的测试，证了测试环境软件体系结构验
的应用性和正确；测试环境；测试仿真模型；测试蓝图；综合航电软件；软件体系结构软
ＡｂｔａｔＴｈｈｒｃｅｓｉｓｎｅａｃｉｅｔｒｆｈＭＡｏｔｒｒａｙｅ，ｂｓｄｏｉｈｔｅｓｆｗａｅｔｓｉｇｒｑｉｍｅｔｓｒｃ：ｅｃａａｔｒｔｄｔｈｔｃｕｅｏｔｅＩｉｃａｈｒｓｆｗａｅａｅａｌｚｄｎａｅｎｗｈｃｏｔｒｔｅｕｒｈｅｎｅｎｓ
摘要：析了综合航电软件特性和体系结构，结了软件测试需求。对综合航电软件测试环境进行了初步研究，出了具分总提
有三层软件体系结构的仿真测试环境，能够满足综合航电软件的测试需求。通过基于任务的测试仿真模型与测试配置蓝
ＺＨＥＮＧｕ．ＬＩＣｈｎ．ＲＥＮａ — ｏｇＪｎＵａｇＺｈｎｙｎ
（ｕｌｎｉｅｒｇＴｃｎｌｇｅｔ，ＣｉａｅｏａｔｓｏｔｃｎｌｙＥｔｌｈｅｔＢｉｎ００８Ｃｉ）ＱａｉＥｇｅｉｅｈｏｏｙＣｎｅｔｙｎｎｒｈｎｒｎｕｉｌｅｈｏｏｓｂｉｍｎ，ｅｉｇ１０２，ｈｎＡｃＰｙｇａｓｊａ
航电软件测试环境的研究仍处于空白。因此，对综合航电针软件提出行之有效的软件测试环境，成为了保证软件质量急需解决的课题，于以国产大飞机为代表的自主航空工业发对
展具有重要意义。
０引言
航空电子系统属于复杂实时处理和控制系统，实现飞是
航电系统乃至飞机的质量。国内外多年工程经验表明，软件
测试是保证软件质量的最有效手段 “ 。但目前国内对于综合
计算机工程与设计ＣｍｕｅＥｇｎｅｎｄＤｓｎ２１，Ｖ１２Ｎｏ８７７ｏｐｔｎｉｅｒｇａｅｉ０１ｏ．，．ｒｉｎｇ３２３

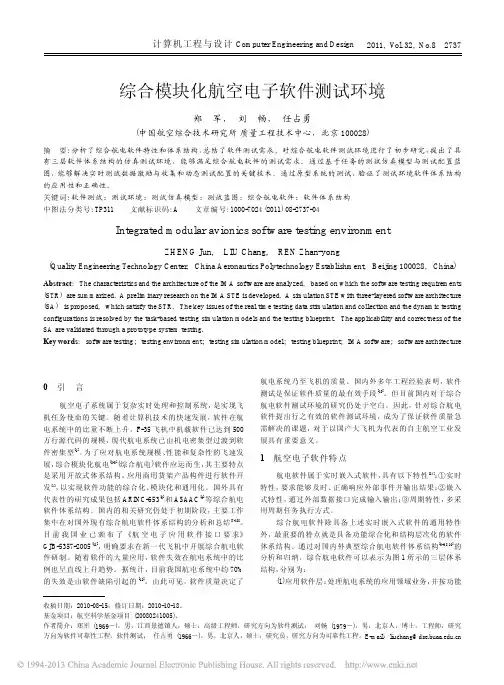

综合模块化航空电子软件测试环境
