【CN209756953U】后备箱搁物板总成及车辆【专利】
【CN209719469U】一种汽车后备箱用多功能垫板【专利】

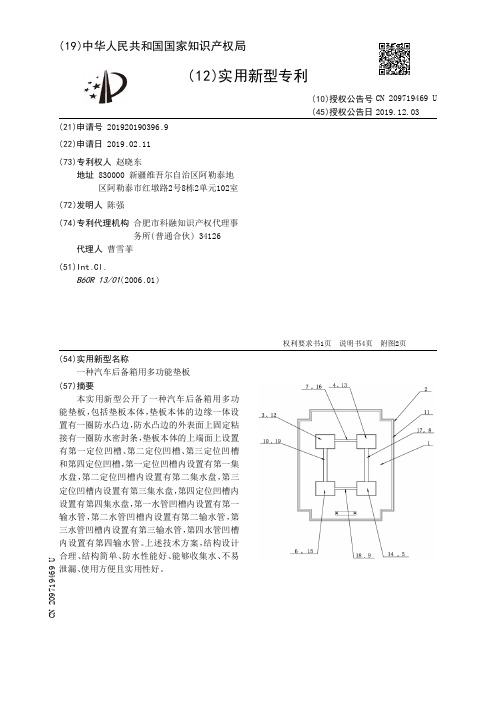

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920190396.9(22)申请日 2019.02.11(73)专利权人 赵晓东地址 830000 新疆维吾尔自治区阿勒泰地区阿勒泰市红墩路2号8栋2单元102室(72)发明人 陈强 (74)专利代理机构 合肥市科融知识产权代理事务所(普通合伙) 34126代理人 曹雪菲(51)Int.Cl.B60R 13/01(2006.01)(54)实用新型名称一种汽车后备箱用多功能垫板(57)摘要本实用新型公开了一种汽车后备箱用多功能垫板，包括垫板本体，垫板本体的边缘一体设置有一圈防水凸边，防水凸边的外表面上固定粘接有一圈防水密封条，垫板本体的上端面上设置有第一定位凹槽、第二定位凹槽、第三定位凹槽和第四定位凹槽，第一定位凹槽内设置有第一集水盘，第二定位凹槽内设置有第二集水盘，第三定位凹槽内设置有第三集水盘，第四定位凹槽内设置有第四集水盘，第一水管凹槽内设置有第一输水管，第二水管凹槽内设置有第二输水管，第三水管凹槽内设置有第三输水管，第四水管凹槽内设置有第四输水管。
上述技术方案，结构设计合理、结构简单、防水性能好、能够收集水、不易泄漏、使用方便且实用性好。
权利要求书1页 说明书4页 附图2页CN 209719469 U 2019.12.03C N 209719469U权 利 要 求 书1/1页CN 209719469 U1.一种汽车后备箱用多功能垫板，包括垫板本体(1)，其特征在于：所述垫板本体(1)的边缘一体设置有一圈防水凸边(11)，所述防水凸边(11)的外表面上固定粘接有一圈防水密封条(2)，所述垫板本体(1)的上端面上设置有第一定位凹槽(12)、第二定位凹槽(13)、第三定位凹槽(14)和第四定位凹槽(15)，所述第一定位凹槽(12)和第二定位凹槽(13)之间设置有第一水管凹槽(16)，第二定位凹槽(13)和第三定位凹槽(14)之间设置有第二水管凹槽(17)，第三定位凹槽(14)和第四定位凹槽(15)之间设置有第三水管凹槽(18)，所述第四定位凹槽(15)和第一定位凹槽(12)之间设置有第四水管凹槽(19)；所述第一定位凹槽(12)内设置有第一集水盘(3)，第二定位凹槽(13)内设置有第二集水盘(4)，第三定位凹槽(14)内设置有第三集水盘(5)，所述第四定位凹槽(15)内设置有第四集水盘(6)，所述第一水管凹槽(16)内设置有第一输水管(7)，所述第一输水管(7)一端与第一集水盘(3)固定连接，第一输水管(7)另一端与第二集水盘(4)固定连接；所述第二水管凹槽(17)内设置有第二输水管(8)，所述第二输水管(8)一端与第二集水盘(4)固定连接，第二输水管(8)另一端与第三集水盘(5)固定连接；所述第三水管凹槽(18)内设置有第三输水管(9)，所述第三输水管(9)一端与第三集水盘(5)固定连接，第三输水管(9)另一端与第四集水盘(6)固定连接；所述第四水管凹槽(19)内设置有第四输水管(10)，所述第四输水管(10)一端与第四集水盘(6)固定连接，第四输水管(10)另一端与第一集水盘(3)固定连接。
【CN209756955U】一种车辆行李箱搁物板总成和具有该总成的车辆【专利】

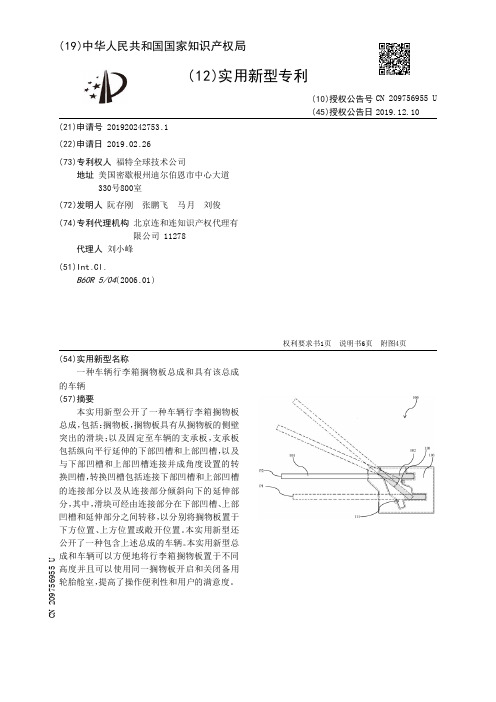

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920242753.1(22)申请日 2019.02.26(73)专利权人 福特全球技术公司地址 美国密歇根州迪尔伯恩市中心大道330号800室(72)发明人 阮存刚 张鹏飞 马月 刘俊 (74)专利代理机构 北京连和连知识产权代理有限公司 11278代理人 刘小峰(51)Int.Cl.B60R 5/04(2006.01)(54)实用新型名称一种车辆行李箱搁物板总成和具有该总成的车辆(57)摘要本实用新型公开了一种车辆行李箱搁物板总成，包括：搁物板，搁物板具有从搁物板的侧壁突出的滑块；以及固定至车辆的支承板，支承板包括纵向平行延伸的下部凹槽和上部凹槽，以及与下部凹槽和上部凹槽连接并成角度设置的转换凹槽，转换凹槽包括连接下部凹槽和上部凹槽的连接部分以及从连接部分倾斜向下的延伸部分，其中，滑块可经由连接部分在下部凹槽、上部凹槽和延伸部分之间转移，以分别将搁物板置于下方位置、上方位置或敞开位置。
本实用新型还公开了一种包含上述总成的车辆。
本实用新型总成和车辆可以方便地将行李箱搁物板置于不同高度并且可以使用同一搁物板开启和关闭备用轮胎舱室，提高了操作便利性和用户的满意度。
权利要求书1页 说明书6页 附图4页CN 209756955 U 2019.12.10C N 209756955U权 利 要 求 书1/1页CN 209756955 U1.一种车辆行李箱搁物板总成，其特征在于，包括：搁物板，所述搁物板具有从所述搁物板的侧壁突出的滑块；以及固定至车辆的支承板，所述支承板包括：纵向平行延伸的下部凹槽和上部凹槽；以及与所述下部凹槽和上部凹槽连接并成角度设置的转换凹槽，所述转换凹槽包括连接下部凹槽和上部凹槽的连接部分以及从所述连接部分倾斜向下的延伸部分，其中，所述滑块可经由所述连接部分在下部凹槽、上部凹槽和延伸部分之间转移，以分别将所述搁物板置于下方位置、上方位置或敞开位置。
【CN209972351U】一种行李舱装饰板及汽车【专利】

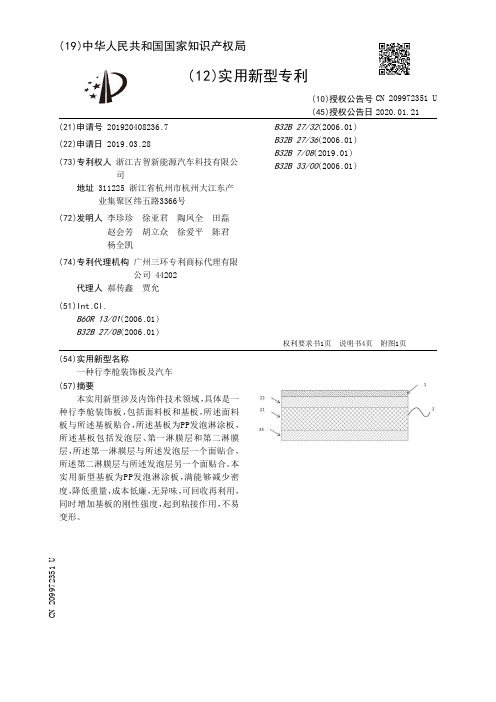

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920408236.7(22)申请日 2019.03.28(73)专利权人 浙江吉智新能源汽车科技有限公司地址 311225 浙江省杭州市杭州大江东产业集聚区纬五路3366号(72)发明人 李珍珍 徐亚君 陶凤全 田磊 赵会芳 胡立众 徐爱平 陈君 杨全凯 (74)专利代理机构 广州三环专利商标代理有限公司 44202代理人 郝传鑫 贾允(51)Int.Cl.B60R 13/01(2006.01)B32B 27/08(2006.01)B32B 27/32(2006.01)B32B 27/36(2006.01)B32B 7/08(2019.01)B32B 33/00(2006.01)(54)实用新型名称一种行李舱装饰板及汽车(57)摘要本实用新型涉及内饰件技术领域，具体是一种行李舱装饰板，包括面料板和基板，所述面料板与所述基板贴合，所述基板为PP发泡淋涂板，所述基板包括发泡层、第一淋膜层和第二淋膜层，所述第一淋膜层与所述发泡层一个面贴合，所述第二淋膜层与所述发泡层另一个面贴合。
本实用新型基板为PP发泡淋涂板，满能够减少密度，降低重量，成本低廉，无异味，可回收再利用，同时增加基板的刚性强度，起到粘接作用，不易变形。
权利要求书1页 说明书4页 附图1页CN 209972351 U 2020.01.21C N 209972351U权 利 要 求 书1/1页CN 209972351 U1.一种行李舱装饰板，其特征在于，包括面料板(1)和基板(2)，所述面料板(1)与所述基板(2)贴合，所述基板(2)为PP发泡淋涂板，所述基板(2)包括发泡层(21)、第一淋膜层(22)和第二淋膜层(23)，所述第一淋膜层(22)与所述发泡层(21)一个面贴合，所述第二淋膜层(23)与所述发泡层(21)另一个面贴合。
用于车辆的行李箱储物挡板、行李箱挡板组件和车辆[实用新型专利]
![用于车辆的行李箱储物挡板、行李箱挡板组件和车辆[实用新型专利]](https://img.taocdn.com/s3/m/0525346cb9d528ea80c77952.png)

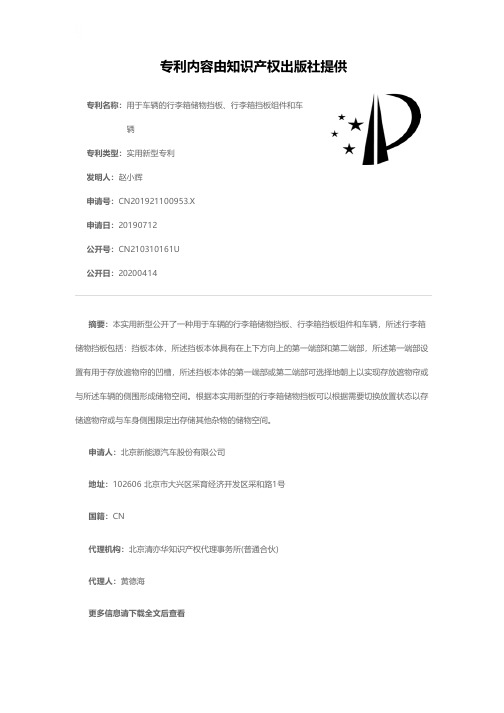

专利名称：用于车辆的行李箱储物挡板、行李箱挡板组件和车辆
专利类型：实用新型专利
发明人：赵小辉
申请号：CN201921100953.X
申请日：20190712
公开号：CN210310161U
公开日：
20200414
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于车辆的行李箱储物挡板、行李箱挡板组件和车辆，所述行李箱储物挡板包括：挡板本体，所述挡板本体具有在上下方向上的第一端部和第二端部，所述第一端部设置有用于存放遮物帘的凹槽，所述挡板本体的第一端部或第二端部可选择地朝上以实现存放遮物帘或与所述车辆的侧围形成储物空间。
根据本实用新型的行李箱储物挡板可以根据需要切换放置状态以存储遮物帘或与车身侧围限定出存储其他杂物的储物空间。
申请人：北京新能源汽车股份有限公司
地址：102606 北京市大兴区采育经济开发区采和路1号
国籍：CN
代理机构：北京清亦华知识产权代理事务所(普通合伙)
代理人：黄德海
更多信息请下载全文后查看。
【CN209739185U】一种后板位置可调的皮卡货厢【专利】

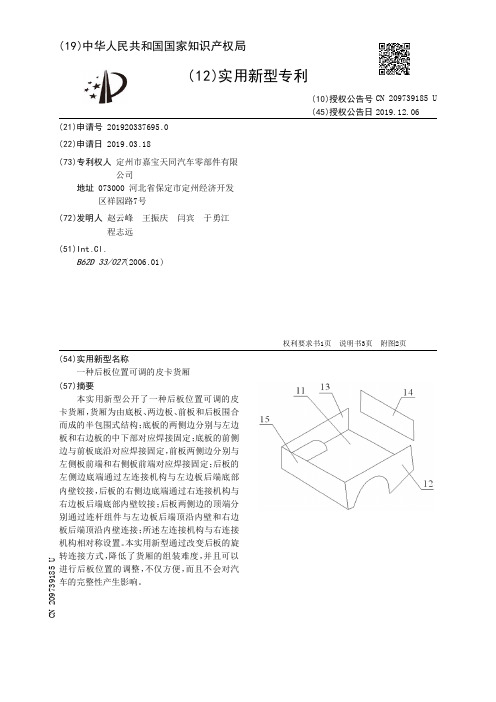

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920337695.0(22)申请日 2019.03.18(73)专利权人 定州市嘉宝天同汽车零部件有限公司地址 073000 河北省保定市定州经济开发区祥园路7号(72)发明人 赵云峰 王振庆 闫宾 于勇江 程志远 (51)Int.Cl.B62D 33/027(2006.01)(54)实用新型名称一种后板位置可调的皮卡货厢(57)摘要本实用新型公开了一种后板位置可调的皮卡货厢，货厢为由底板、两边板、前板和后板围合而成的半包围式结构；底板的两侧边分别与左边板和右边板的中下部对应焊接固定；底板的前侧边与前板底沿对应焊接固定，前板两侧边分别与左侧板前端和右侧板前端对应焊接固定；后板的左侧边底端通过左连接机构与左边板后端底部内壁铰接，后板的右侧边底端通过右连接机构与右边板后端底部内壁铰接；后板两侧边的顶端分别通过连杆组件与左边板后端顶沿内壁和右边板后端顶沿内壁连接；所述左连接机构与右连接机构相对称设置。
本实用新型通过改变后板的旋转连接方式，降低了货厢的组装难度，并且可以进行后板位置的调整，不仅方便，而且不会对汽车的完整性产生影响。
权利要求书1页 说明书3页 附图2页CN 209739185 U 2019.12.06C N 209739185U权 利 要 求 书1/1页CN 209739185 U1.一种后板位置可调的皮卡货厢，所述货厢为由底板(11)、两边板、前板(15)和后板(14)围合而成的半包围式结构；底板的两侧边分别与左边板和右边板的中下部对应焊接固定；底板的前侧边与前板底沿对应焊接固定，前板两侧边分别与左侧板前端和右侧板前端对应焊接固定；其特征在于：所述后板的左侧边底端通过左连接机构与左边板后端底部内壁铰接，后板的右侧边底端通过右连接机构与右边板后端底部内壁铰接；后板两侧边的顶端分别通过连杆组件与左边板后端顶沿内壁和右边板后端顶沿内壁连接；所述右连接机构包括通过螺钉与后板侧边固定连接的后板侧连接板(1)、通过螺钉与后板底端边沿固定连接的后板底端连接板(3)以及通过螺栓垫片组件与右边板后端底部铰接的右边板后端连接板(2)；所述后板侧连接板(1)和右边板后端连接板(2)之间通过倾斜设置的第一过渡连板(4)固定连接，后板底端连接板(3)和右边板后端连接板(2)之间通过第二过渡连板(5)固定连接；所述左连接机构与右连接机构相对称设置。
【CN209738773U】一种后备箱用塑料翻折遮挡板【专利】

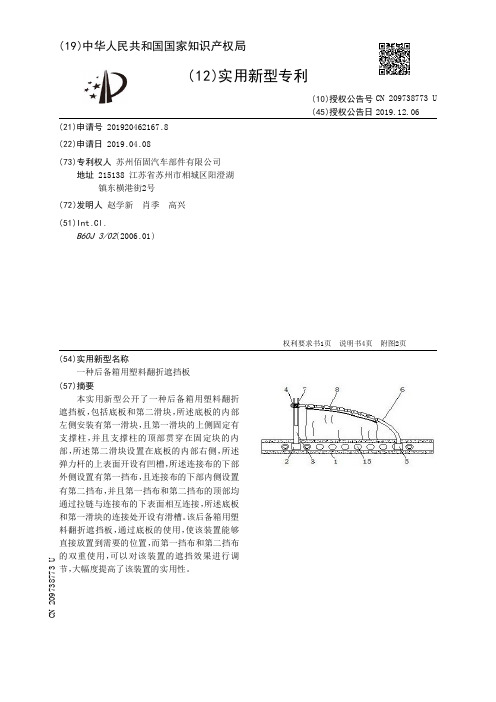

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920462167.8(22)申请日 2019.04.08(73)专利权人 苏州佰固汽车部件有限公司地址 215138 江苏省苏州市相城区阳澄湖镇东横港街2号(72)发明人 赵学新 肖季 高兴 (51)Int.Cl.B60J 3/02(2006.01)(54)实用新型名称一种后备箱用塑料翻折遮挡板(57)摘要本实用新型公开了一种后备箱用塑料翻折遮挡板，包括底板和第二滑块，所述底板的内部左侧安装有第一滑块，且第一滑块的上侧固定有支撑柱，并且支撑柱的顶部贯穿在固定块的内部，所述第二滑块设置在底板的内部右侧，所述弹力杆的上表面开设有凹槽，所述连接布的下部外侧设置有第一挡布，且连接布的下部内侧设置有第二挡布，并且第一挡布和第二挡布的顶部均通过拉链与连接布的下表面相互连接，所述底板和第一滑块的连接处开设有滑槽。
该后备箱用塑料翻折遮挡板，通过底板的使用，使该装置能够直接放置到需要的位置，而第一挡布和第二挡布的双重使用，可以对该装置的遮挡效果进行调节，大幅度提高了该装置的实用性。
权利要求书1页 说明书4页 附图2页CN 209738773 U 2019.12.06C N 209738773U权 利 要 求 书1/1页CN 209738773 U1.一种后备箱用塑料翻折遮挡板，包括底板（1）和第二滑块（5），其特征在于：所述底板（1）的内部左侧安装有第一滑块（2），且第一滑块（2）的上侧固定有支撑柱（3），并且支撑柱（3）的顶部贯穿在固定块（4）的内部，所述第二滑块（5）设置在底板（1）的内部右侧，且第二滑块（5）的顶部固定有弹力杆（6），并且弹力杆（6）的顶部安装有固定头（7），所述弹力杆（6）的上表面开设有凹槽（8），且弹力杆（6）通过凹槽（8）与挂环（9）相互连接，并且挂环（9）的下侧设置有连接布（10），所述连接布（10）的下部外侧设置有第一挡布（11），且连接布（10）的下部内侧设置有第二挡布（13），并且第一挡布（11）和第二挡布（13）的顶部均通过拉链（12）与连接布（10）的下表面相互连接，所述底板（1）和第一滑块（2）的连接处开设有滑槽（14），且滑槽（14）的内侧预留有通孔（15），并且滑槽（14）通过通孔（15）与固定螺丝（16）相互连接。
一种用于汽车后备箱组合式置物挡板[实用新型专利]
专利名称：一种用于汽车后备箱组合式置物挡板专利类型：实用新型专利
发明人：陈志勇,张靖国,陈文棋
申请号：CN201720286617.3
申请日：20170323
公开号：CN206579564U
公开日：
20171024
专利内容由知识产权出版社提供
摘要：本实用新型提供一种用于汽车后备箱组合式置物挡板，包括若干挡板，所述挡板包括底座以及隔挡面，所述底座与所述隔挡面相互垂直成“L”状，所述底座底部设置有魔术贴，所述底座和挡板面两侧设置加强板，所述加强板包括第一肋板以及第二肋板，所述第一肋板外侧设置连接块，所述第二肋板外侧设置连接槽，所述连接块包括T型连接块、插销，所述连接槽包括T型连接槽、销孔，所述连接块为T型连接块时，所述连接槽为T型连接槽，所述连接块为插销时，所述连接槽为销孔，所述若干挡板通过T型连接槽和T型连接块或者插销和销孔组合。
申请人：厦门市通达创智实业有限公司
地址：361009 福建省厦门市思明区高雄路18号通达国际中心4层05单元
国籍：CN
代理机构：昆明合众智信知识产权事务所
代理人：张玺
更多信息请下载全文后查看。
【CN209793166U】用于汽车后备箱护板的整形工装【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920454889.9(22)申请日 2019.04.04(73)专利权人 巴士麦普科技（武汉）有限公司地址 430120 湖北省武汉市蔡甸区常福工业园光大塑胶5号厂房(72)发明人 杨建明 (74)专利代理机构 广州市红荔专利代理有限公司 44214代理人 吴伟文(51)Int.Cl.B23Q 3/06(2006.01)(54)实用新型名称用于汽车后备箱护板的整形工装(57)摘要本实用新型公开了一种用于汽车后备箱护板的整形工装，包括截面呈凹字型的安装座，所述安装座两相对侧板的表面各设有至少一个压板，所述压板可以贴着侧板表面自由转动，在安装座的其中一侧板表面还设有两个快夹分别位于压板的两侧。
本实用新型结构简单，操作方便，工作时，先打开压板和快夹，然后将注塑成型的护板平放在安装座内，合上快夹其夹紧护板，同时将压板旋转至压合状态，静置一段时间，待护板完全冷却后取出，通过快夹和压板对护板进行整形，能够有效防止产品发生形变，将零件尺寸控制在合格范围内，保证产品合格率。
权利要求书1页 说明书2页 附图1页CN 209793166 U 2019.12.17C N 209793166U权 利 要 求 书1/1页CN 209793166 U1.一种用于汽车后备箱护板的整形工装，其特征在于：包括截面呈凹字型的安装座，所述安装座两相对侧板的表面各设有至少一个压板，所述压板可以贴着侧板表面自由转动，在安装座的其中一侧板表面还设有两个快夹分别位于压板的两侧。
2.根据权利要求1所述的用于汽车后备箱护板的整形工装，其特征在于：所述快夹包括底座、活动把手和臂杆，其中，底座通过螺栓固定在安装座的侧板上，活动把手的底部呈夹板状设置在底座两边并与底座铰接，在活动把手与底座的铰接点后方各设有一个限位凸起；臂杆的头部从活动把手的中部穿过与底座铰接，臂杆的尾部通过螺母与一底部设有下压夹头的螺杆相连；在活动把手与臂杆的头部中间夹设有连杆，所述连杆的顶部与活动把手相铰接，底部与臂杆的头部相铰接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920187748.5
(22)申请日 2019.02.02
(73)专利权人 北京汽车股份有限公司
地址 101399 北京市顺义区双河大街99号
院1幢五层101内A5-061
(72)发明人 崔肇玉 侯春友 刘洋
(74)专利代理机构 北京英创嘉友知识产权代理
事务所(普通合伙) 11447
代理人 胡婷婷
(51)Int.Cl.
B60R 5/04(2006.01)
B60R 13/01(2006.01)
(54)实用新型名称
后备箱搁物板总成及车辆
(57)摘要
本公开涉及一种后备箱搁物板总成和车辆，
所述后备箱搁物板总成包括搁物板(1)和引导结
构，引导结构包括导轨(2)，搁物板(1)与导轨(2)
配合以沿导轨(2)移动，导轨(2)包括连续的沿车
辆Z方向延伸的第一段(21)和沿车辆X方向延伸
的第二段(22)，其中，第一段(21)靠近车辆的后
排座椅的椅背设置，第二段(22)位于第一段(21)
的后方；搁物板(1)能够完全位于所述第一段
(21)或第二段(22)。
通过上述技术方案，本公开
提供的后备箱搁物板总成能够解决搁物板的收
纳和放置较重物品不能兼顾的问题。
权利要求书1页 说明书4页 附图2页CN 209756953 U 2019.12.10
C N 209756953
U
权 利 要 求 书1/1页CN 209756953 U
1.一种后备箱搁物板总成，其特征在于，所述后备箱搁物板总成包括搁物板(1)和引导结构，所述引导结构包括导轨(2)，所述搁物板(1)与所述导轨(2)配合以沿所述导轨(2)移动，所述导轨(2)包括连续的沿车辆Z方向延伸的第一段(21)和沿车辆X方向延伸的第二段(22)，其中，所述第一段(21)靠近车辆的后排座椅的椅背设置，所述第二段(22)位于所述第一段(21)的后方；所述搁物板(1)能够完全位于所述第一段(21)或所述第二段(22)。
2.根据权利要求1所述的后备箱搁物板总成，其特征在于，所述搁物板(1)和所述引导结构之间设置有锁止结构，该锁止结构包括相配合的锁止销柱(31)和销孔(32)，所述锁止销柱(31)和所述销孔(32)中的一者设置于所述搁物板(1)的后端部分，所述锁止销柱(31)和所述销孔(32)中的另一者设置于所述第二段(22)的后端。
3.根据权利要求2所述的后备箱搁物板总成，其特征在于，所述锁止销柱(31)设置于所述第二段(22)的后端。
4.根据权利要求1所述的后备箱搁物板总成，其特征在于，所述搁物板(1)包括多个肋(11)和柔性连接件(12)，多个所述肋(11)沿所述搁物板(1)的宽度方向间隔设置，且通过所述柔性连接件(12)连接在一起，多个所述肋(11)沿所述搁物板(1)的长度方向的两端与所述导轨(2)配合，所述长度方向与所述车辆的Y方向平行。
5.根据权利要求4所述的后备箱搁物板总成，其特征在于，所述搁物板(1)包括遮布，该遮布覆盖或包裹多个所述肋(11)且与多个所述肋(11)固定连接。
6.根据权利要求1所述的后备箱搁物板总成，其特征在于，所述搁物板(1)具有可拆卸地连接在一起的左部分和右部分。
7.根据权利要求1所述的后备箱搁物板总成，其特征在于，所述导轨(2)构造为具有U形截面的槽轨。
8.根据权利要求1所述的后备箱搁物板总成，其特征在于，所述引导结构设置于后备箱内的内饰板(4)。
9.根据权利要求1-8中任意一项所述的后备箱搁物板总成，其特征在于，所述后备箱搁物板总成还包括驱动结构，以驱动所述搁物板(1)沿所述导轨(2)移动。
10.一种车辆，其特征在于，所述车辆包括权利要求1至9中任一项所述的后备箱搁物板总成。
