上海教育版物理九年级上7.4《并联电路》ppt课件1
合集下载
沪教版(上海)物理九年级上册-7.4.1 并联电路 课件 (1)
替代的电阻R（欧） 电流（安）
总结_联__电___阻______________
活动4 公式推导并联电路中电阻的规律
结论：并__联___电__路__的__总__电___阻__的__倒__数__等___于____ __各__并__联__电__阻___的__倒__数__之__和__

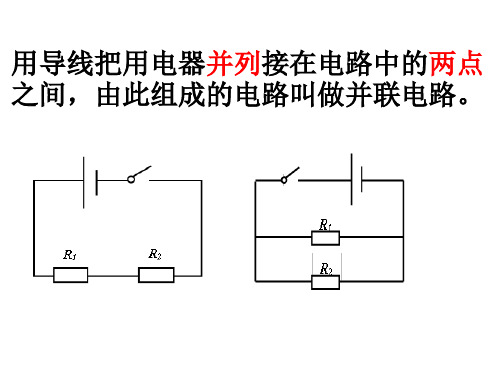

用导线把用电器并列接在电路中的两点 之间，由此组成的电路叫做并联电路。
活动1 探究并联电路中电压的规律
交流与合作
实验 序号
1 2 3
电源两端电压 R1两端电压U1
U（伏）
（伏）
R2两端电压U2 （伏）
分析数据，可以得到结论_并__联__电_路__中__各__支_路__两__端__的_ __电__压_都__相__等____________
活动2 探究并联电路中电流的规律
交流与合作
实验 通过电源的干 通过R1的电流I1
序号 路电流I（安）
（安）
1
2
3
通过R2的电流I2 （安）
分析数据，可以得到结论_并__联__电_路__干__路__中_的__电__流___ __等__于_通__过__各__支__路_中__的__电__流_之__和___
小结
定义
特点
并联
电路
应用
活动3 探究并联电路中电阻的规律
A
R
活动3 探究并联电路中电阻的规律
1、电阻R1=15欧、R2=30欧，干路电流I=_____A。
替代的电阻R（欧） 电流（安）
2、电阻R1=10欧、R2=15欧，干路电流I=_____A。
替代的电阻R（欧） 电流（安）
3、电阻R1=30欧、R2=30欧，干路电流I=_____A。
总结_联__电___阻______________
活动4 公式推导并联电路中电阻的规律
结论：并__联___电__路__的__总__电___阻__的__倒__数__等___于____ __各__并__联__电__阻___的__倒__数__之__和__
用导线把用电器并列接在电路中的两点 之间，由此组成的电路叫做并联电路。
活动1 探究并联电路中电压的规律
交流与合作
实验 序号
1 2 3
电源两端电压 R1两端电压U1
U（伏）
（伏）
R2两端电压U2 （伏）
分析数据，可以得到结论_并__联__电_路__中__各__支_路__两__端__的_ __电__压_都__相__等____________
活动2 探究并联电路中电流的规律
交流与合作
实验 通过电源的干 通过R1的电流I1
序号 路电流I（安）
（安）
1
2
3
通过R2的电流I2 （安）
分析数据，可以得到结论_并__联__电_路__干__路__中_的__电__流___ __等__于_通__过__各__支__路_中__的__电__流_之__和___
小结
定义
特点
并联
电路
应用
活动3 探究并联电路中电阻的规律
A
R
活动3 探究并联电路中电阻的规律
1、电阻R1=15欧、R2=30欧，干路电流I=_____A。
替代的电阻R（欧） 电流（安）
2、电阻R1=10欧、R2=15欧，干路电流I=_____A。
替代的电阻R（欧） 电流（安）
3、电阻R1=30欧、R2=30欧，干路电流I=_____A。
沪教版(上海)物理九年级第一学期7.4 并联电路 课件 教学课件
• 所以并联电路具有分流作用
四、巩固练习
如图闭合电键，电压表V的示数为 12伏，若R1=40欧，R2=10欧，则
电流表A1的示数为0.3 安， 电 流 表 A2 的 示数为 1.2 安，电 流 表 A 的 示数为1.5 安， R1、R2的总 电阻值为 8 欧，I1 ：I2= 1 : 4 。
小结
• 并联电路干路中的电流等于各支路的电 流之和。I=I1+I2。
1
V1 R1
V2
R2
2
3
V
结论：• 并联电路两端的电压与各支 路两端的电压都相等
• U=U1=U2
三、探究并联电路电阻特点
结论：
• 1/R=1/R1+1/R2 • 并联电路中的总电阻的倒数
等于各并联电阻的倒数之和。
四、并联电路通过各支路电流大 小与各并联电阻有什么关系
• 并联电路通过各支路电流大小与各并联 电阻的大小成反比。
脚踏实地过好每一天，最简单的恰恰是最难的。拿梦想去拼，我怎么能输。只要学不死，就往死里学。我会努力站在万人中央成为别人的光。行为决定性格， 性格决定命运。不曾扬帆，何以至远方。人生充满苦痛，我们有幸来过。如果骄傲没有被现实的大海冷冷拍下，又怎么会明白要多努力才能走到远方。所有的 豪言都收起来，所有的呐喊都咽下去。十年后所有难过都是下酒菜。人生如逆旅，我亦是行人。驾驭命运的舵是奋斗，不抱有一丝幻想，不放弃一点机会，不 停止一日努力。失败时郁郁寡欢，这是懦夫的表现。所有偷过的懒都会变成打脸的巴掌。越努力，越幸运。每一个不起舞的早晨，都是对生命的辜负。死鱼随 波逐流，活鱼逆流而上。墙高万丈，挡的只是不来的人，要来，千军万马也是挡不住的既然选择远方，就注定风雨兼程。漫漫长路，荆棘丛生，待我用双手踏 平。不要忘记最初那颗不倒的心。胸有凌云志，无高不可攀。人的才华就如海绵的水，没有外力的挤压，它是绝对流不出来的。流出来后，海绵才能吸收新的 源泉。感恩生命，感谢她给予我们一个聪明的大脑。思考疑难的问题，生命的意义；赞颂真善美，批判假恶丑。记住精彩的瞬间，激动的时刻，温馨的情景， 甜蜜的镜头。感恩生命赋予我们特有的灵性。善待自己，幸福无比，善待别人，快乐无比，善待生命，健康无比。一切伟大的行动和思想，都有一个微不足道 的开始。在你发怒的时候，要紧闭你的嘴，免得增加你的怒气。获致幸福的不二法门是珍视你所拥有的、遗忘你所没有的。骄傲是胜利下的蛋，孵出来的却是 失败。没有一个朋友比得上健康，没有一个敌人比得上病魔，与其为病痛暗自流泪，不如运动健身为生命添彩。有什么别有病，没什么别没钱，缺什么也别缺 健康，健康不是一切，但是没有健康就没有一切。什么都可以不好，心情不能不好；什么都可以缺乏，自信不能缺乏；什么都可以不要，快乐不能不要；什么 都可以忘掉，健身不能忘掉。选对事业可以成就一生，选对朋友可以智能一生，选对环境可以快乐一生，选对伴侣可以幸福一生，选对生活方式可以健康一生。 含泪播种的人一定能含笑收获一个有信念者所开发出的力量，大于个只有兴趣者。忍耐力较诸脑力，尤胜一筹。影响我们人生的绝不仅仅是环境，其实是心态 在控制个人的行动和思想。同时，心态也决定了一个人的视野、事业和成就，甚至一生。每一发奋努力的背后，必有加倍的赏赐。懒惰像生锈一样，比操劳更 消耗身体。所有的胜利，与征服自己的胜利比起来，都是微不足道。所有的失败，与失去自己的失败比起来，更是微不足道挫折其实就是迈向成功所应缴的学 费。在这个尘世上，虽然有不少寒冷，不少黑暗，但只要人与人之间多些信任，多些关爱，那么，就会增加许多阳光。一个能从别人的观念来看事情，能了解 别人心灵活动的人，永远不必为自己的前途担心。当一个人先从自己的内心开始奋斗，他就是个有价值的人。没有人富有得可以不要别人的帮助，也没有人穷 得不能在某方面给他人帮助。时间告诉你什么叫衰老，回忆告诉你什么叫幼稚。不要总在过去的回忆里缠绵，昨天的太阳，晒不干今天的衣裳。今天做别人不 愿做的事，明天就能做别人做不到的事。到了一定年龄，便要学会寡言，每一句话都要有用，有重量。喜怒不形于色，大事淡然，有自己的底线。趁着年轻， 不怕多吃一些苦。这些逆境与磨练，才会让你真正学会谦恭。不然，你那自以为是的聪明和藐视一切的优越感，迟早会毁了你。无论现在的你处于什么状态， 是时候对自己说：不为模糊不清的未来担忧，只为清清楚楚的现在努力。世界上那些最容易的事情中，拖延时间最不费力。崇高的理想就像生长在高山上的鲜 花。如果要搞下它，勤奋才能是攀登的绳索。行动是治愈恐惧的良药，而犹豫、拖延将不断滋养恐惧。海浪的品格，就是无数次被礁石击碎又无数闪地扑向礁 石。人都是矛盾的，渴望被理解，又害怕被看穿。经过大海的一番磨砺，卵石才变得更加美丽光滑。生活可以是甜的，也可以是苦的，但不能是没味的。你可
四、巩固练习
如图闭合电键，电压表V的示数为 12伏，若R1=40欧，R2=10欧，则
电流表A1的示数为0.3 安， 电 流 表 A2 的 示数为 1.2 安，电 流 表 A 的 示数为1.5 安， R1、R2的总 电阻值为 8 欧，I1 ：I2= 1 : 4 。
小结
• 并联电路干路中的电流等于各支路的电 流之和。I=I1+I2。
1
V1 R1
V2
R2
2
3
V
结论：• 并联电路两端的电压与各支 路两端的电压都相等
• U=U1=U2
三、探究并联电路电阻特点
结论：
• 1/R=1/R1+1/R2 • 并联电路中的总电阻的倒数
等于各并联电阻的倒数之和。
四、并联电路通过各支路电流大 小与各并联电阻有什么关系
• 并联电路通过各支路电流大小与各并联 电阻的大小成反比。
脚踏实地过好每一天，最简单的恰恰是最难的。拿梦想去拼，我怎么能输。只要学不死，就往死里学。我会努力站在万人中央成为别人的光。行为决定性格， 性格决定命运。不曾扬帆，何以至远方。人生充满苦痛，我们有幸来过。如果骄傲没有被现实的大海冷冷拍下，又怎么会明白要多努力才能走到远方。所有的 豪言都收起来，所有的呐喊都咽下去。十年后所有难过都是下酒菜。人生如逆旅，我亦是行人。驾驭命运的舵是奋斗，不抱有一丝幻想，不放弃一点机会，不 停止一日努力。失败时郁郁寡欢，这是懦夫的表现。所有偷过的懒都会变成打脸的巴掌。越努力，越幸运。每一个不起舞的早晨，都是对生命的辜负。死鱼随 波逐流，活鱼逆流而上。墙高万丈，挡的只是不来的人，要来，千军万马也是挡不住的既然选择远方，就注定风雨兼程。漫漫长路，荆棘丛生，待我用双手踏 平。不要忘记最初那颗不倒的心。胸有凌云志，无高不可攀。人的才华就如海绵的水，没有外力的挤压，它是绝对流不出来的。流出来后，海绵才能吸收新的 源泉。感恩生命，感谢她给予我们一个聪明的大脑。思考疑难的问题，生命的意义；赞颂真善美，批判假恶丑。记住精彩的瞬间，激动的时刻，温馨的情景， 甜蜜的镜头。感恩生命赋予我们特有的灵性。善待自己，幸福无比，善待别人，快乐无比，善待生命，健康无比。一切伟大的行动和思想，都有一个微不足道 的开始。在你发怒的时候，要紧闭你的嘴，免得增加你的怒气。获致幸福的不二法门是珍视你所拥有的、遗忘你所没有的。骄傲是胜利下的蛋，孵出来的却是 失败。没有一个朋友比得上健康，没有一个敌人比得上病魔，与其为病痛暗自流泪，不如运动健身为生命添彩。有什么别有病，没什么别没钱，缺什么也别缺 健康，健康不是一切，但是没有健康就没有一切。什么都可以不好，心情不能不好；什么都可以缺乏，自信不能缺乏；什么都可以不要，快乐不能不要；什么 都可以忘掉，健身不能忘掉。选对事业可以成就一生，选对朋友可以智能一生，选对环境可以快乐一生，选对伴侣可以幸福一生，选对生活方式可以健康一生。 含泪播种的人一定能含笑收获一个有信念者所开发出的力量，大于个只有兴趣者。忍耐力较诸脑力，尤胜一筹。影响我们人生的绝不仅仅是环境，其实是心态 在控制个人的行动和思想。同时，心态也决定了一个人的视野、事业和成就，甚至一生。每一发奋努力的背后，必有加倍的赏赐。懒惰像生锈一样，比操劳更 消耗身体。所有的胜利，与征服自己的胜利比起来，都是微不足道。所有的失败，与失去自己的失败比起来，更是微不足道挫折其实就是迈向成功所应缴的学 费。在这个尘世上，虽然有不少寒冷，不少黑暗，但只要人与人之间多些信任，多些关爱，那么，就会增加许多阳光。一个能从别人的观念来看事情，能了解 别人心灵活动的人，永远不必为自己的前途担心。当一个人先从自己的内心开始奋斗，他就是个有价值的人。没有人富有得可以不要别人的帮助，也没有人穷 得不能在某方面给他人帮助。时间告诉你什么叫衰老，回忆告诉你什么叫幼稚。不要总在过去的回忆里缠绵，昨天的太阳，晒不干今天的衣裳。今天做别人不 愿做的事，明天就能做别人做不到的事。到了一定年龄，便要学会寡言，每一句话都要有用，有重量。喜怒不形于色，大事淡然，有自己的底线。趁着年轻， 不怕多吃一些苦。这些逆境与磨练，才会让你真正学会谦恭。不然，你那自以为是的聪明和藐视一切的优越感，迟早会毁了你。无论现在的你处于什么状态， 是时候对自己说：不为模糊不清的未来担忧，只为清清楚楚的现在努力。世界上那些最容易的事情中，拖延时间最不费力。崇高的理想就像生长在高山上的鲜 花。如果要搞下它，勤奋才能是攀登的绳索。行动是治愈恐惧的良药，而犹豫、拖延将不断滋养恐惧。海浪的品格，就是无数次被礁石击碎又无数闪地扑向礁 石。人都是矛盾的，渴望被理解，又害怕被看穿。经过大海的一番磨砺，卵石才变得更加美丽光滑。生活可以是甜的，也可以是苦的，但不能是没味的。你可
并联电路 课件沪教版(上海)物理九年级第一学期
7.4并联电路
把两个规格不同的灯泡串联在电路中，视察灯泡的亮度， 这两只灯泡中的电流有什么关系呢？
S
L2 L1
串联电路的电流规律
根据如图所示电路图，用导线将实物图中的电路元件连接起来；
A、B、C三点的电流大小一样吗？
串联电路的电流 特点
实验：串联电路的电流规律
L1
L2
A
B
C
S
A
L1
L2
S
测量A点电流
1. 并联电路中电流有什么特点？ I___=__I1___+__I2
2. 并联电路中电压有什么特点？ U___=__U1___=__U2 [思考] 电阻的串联相当于增加了导体的长度，电阻的并联，
相当于增加了什么？电阻并联后的总电阻是增大了还是减小了？
你希望探究的问题：
电阻并联后，其总电阻是变大还是变小？
猜想： 流过A、B、C各点的电流大小可能存在什么关系？
串联电路的电流 特点
实验步骤
1．设计实验电路； 2．根据电路图连接电路； 3．进行测量，将测量数据记录在表格中； 4．换上另外两个规格不同的小灯泡，再次实验。
L1
L2
闭合开关，测出A点的电流并记录；
思考：你能推导出3个电阻串联的情况吗？
R1
你的猜想与假设：
两段导体并在一起，相当于导体的横截面 积变 大 ，因此，其电阻值可能会 变小。
你设计的实验：
A
B
A
R
R
R
R
R R
你的结论： 电阻并联后，总电阻的阻值比任何一个分电阻的阻值小。
推导：并联电路的总阻值
I I1 R1
I2 R2
A
U= U1= U2 I=I1+I2
把两个规格不同的灯泡串联在电路中，视察灯泡的亮度， 这两只灯泡中的电流有什么关系呢？
S
L2 L1
串联电路的电流规律
根据如图所示电路图，用导线将实物图中的电路元件连接起来；
A、B、C三点的电流大小一样吗？
串联电路的电流 特点
实验：串联电路的电流规律
L1
L2
A
B
C
S
A
L1
L2
S
测量A点电流
1. 并联电路中电流有什么特点？ I___=__I1___+__I2
2. 并联电路中电压有什么特点？ U___=__U1___=__U2 [思考] 电阻的串联相当于增加了导体的长度，电阻的并联，
相当于增加了什么？电阻并联后的总电阻是增大了还是减小了？
你希望探究的问题：
电阻并联后，其总电阻是变大还是变小？
猜想： 流过A、B、C各点的电流大小可能存在什么关系？
串联电路的电流 特点
实验步骤
1．设计实验电路； 2．根据电路图连接电路； 3．进行测量，将测量数据记录在表格中； 4．换上另外两个规格不同的小灯泡，再次实验。
L1
L2
闭合开关，测出A点的电流并记录；
思考：你能推导出3个电阻串联的情况吗？
R1
你的猜想与假设：
两段导体并在一起，相当于导体的横截面 积变 大 ，因此，其电阻值可能会 变小。
你设计的实验：
A
B
A
R
R
R
R
R R
你的结论： 电阻并联后，总电阻的阻值比任何一个分电阻的阻值小。
推导：并联电路的总阻值
I I1 R1
I2 R2
A
U= U1= U2 I=I1+I2
沪教版(上海)九年级物理7.4-1：并联电路 课件
)
A、4:2:1 B、2:1:1
a R1
c R3
C、3:2:1 D、以上都不对 b
R1
R2 R3
d
a
100V
b
40V
R1 R1
40V
c
R2 20V
d
a
50V
b
25V
R3 R2 R3
25V
c
100V
d
例与练 （多选） 4、如图所示电路中，R1=20Ω，R2=40Ω，
R3=60Ω，R4=20Ω，R5=40Ω，则下列说法正确的是 ( ACD )
串联总电阻比任何一 个分电阻都大
电阻并联相当于增大 导体的横截面积
并联总电阻比任何一 个分电阻都小
串联电路的总电阻等于各串联电阻之和R串＝R1＋R2 n个阻值相同的电阻R0串联，总电阻R=nR0 并联电路的总电阻的倒数等于各并联电阻倒数之和
1 11 R并 R1 R2
R并 R1R2 R1R2
n个阻值相同的电阻 并联，总电阻 R并 R0
4.用电器工作相互之间不影响
1、电流特点
I = I1 + I2 + I3 + ···+ In
并联电路的总电流等于各支路电流之和
2、电压特点
U = U1 = U2 = U3 = ···
并联电路的总电压与各支路的电压相等
3、电阻特点
I I1 I2
I I1 I2 U U1 U2
I I1 I2 U UU 1 1 1 R R1 R2
7.4 并联电路
一、并联 什么是电路的并联?
干路
L1
分支点
分支点
L2
支路
把几个用电器首首尾尾并列相连接入 电路的方式.
沪教版(上海)物理九年级上册-7.4.1 并联电路(1) 课件 优秀课件PPT
R1
A1 A2 R2
A
二、并联电路中电压的规律
探究并联电路的电压的特点 V
R1 R2
VV
实验结论：
1.并联电路电流特点：
并联电路中干路中的电流等于各支路中的 电流之和
数学表达式：Ｉ＝Ｉ１＋Ｉ２
2.并联电路电压特点：
并联电路中各支路两端的电压都相等
数学表达式：U＝U１＝U２
三、并联电路中电阻的规律 回顾：串联电路中电阻的规律
第七章 电路

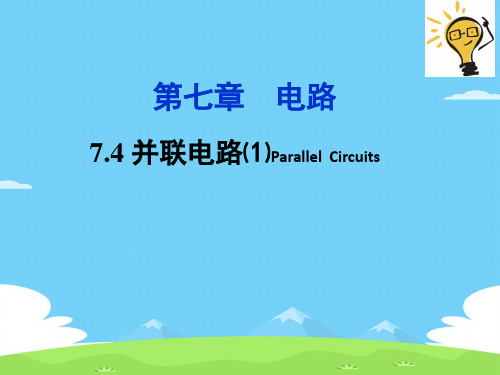

7.4 并联电路⑴Parallel Circuits
问题：什么叫并联电路？ 并联电路：把电路元件并列连接在电路两
点之间组成的电路。
R1
R2
观察和描述
熔丝
空
L1 L2
调
探究并联电路的特点
温故而知新： 请同学们回忆串联电路的特点 探究任务： 1探究并联电路的电流特点 电流特点：串联电路中电流处处相等。
1 R2
I＝I1＋I2 +I空调
熔丝Leabharlann 空L1 L2调
用微笑告诉别人，今天的我，比昨天更强。瀑布跨过险峻陡壁时，才显得格外雄伟壮观。勤奋可以弥补聪明的不足，但聪明无法弥补懒惰的缺陷。孤独是 每个强者必须经历的坎。有时候，坚持了你最不想干的事情之后，会得到你最想要的东西。生命太过短暂，今天放弃了明天不一定能得到。只有经历人生 的种种磨难，才能悟出人生的价值。没有比人更高的山，没有比脚更长的路学会坚强，做一只沙漠中永不哭泣的骆驼！一个人没有钱并不一定就穷，但没 有梦想那就穷定了。困难像弹簧，你强它就弱，你弱它就强。炫丽的彩虹，永远都在雨过天晴后。没有人能令你失望，除了你自己人生舞台的大幕随时都 可能拉开，关键是你愿意表演，还是选择躲避。能把在面前行走的机会抓住的人，十有八九都会成功。再长的路，一步步也能走完，再短的路，不迈开双 脚也无法到达。有志者自有千计万计，无志者只感千难万难。我成功因为我志在成功！再冷的石头，坐上三年也会暖。平凡的脚步也可以走完伟大的行程。 有福之人是那些抱有美好的企盼从而灵魂得到真正满足的人。如果我们都去做自己能力做得到的事，我们真会叫自己大吃一惊。只有不断找寻机会的人才 会及时把握机会。人之所以平凡，在于无法超越自己。无论才能知识多么卓著，如果缺乏热情，则无异纸上画饼充饥，无补于事。你可以选择这样的“三 心二意”：信心恒心决心；创意乐意。驾驭命运的舵是奋斗。不抱有一丝幻想，不放弃一点机会，不停止一日努力。如果一个人不知道他要驶向哪个码头， 那么任何风都不会是顺风。行动是理想最高贵的表达。你既然认准一条道路，何必去打听要走多久。勇气是控制恐惧心理，而不是心里毫无恐惧。不举步， 越不过栅栏；不迈腿，登不上高山。不知道明天干什么的人是不幸的！智者的梦再美，也不如愚人实干的脚印不要让安逸盗取我们的生命力。别人只能给 你指路，而不能帮你走路，自己的人生路，还需要自己走。勤奋可以弥补聪明的不足，但聪明无法弥补懒惰的缺陷。后悔是一种耗费精神的情绪，后悔是 比损失更大的损失，比错误更大的错误，所以，不要后悔！复杂的事情要简单做，简单的事情要认真做，认真的事情要重复做，重复的事情要创造性地做。 只有那些能耐心把简单事做得完美的人，才能获得做好困难事的本领。生活就像在飙车，越快越刺激，相反，越慢越枯燥无味。人生的含义是什么，是奋 斗。奋斗的动力是什么，是成功。决不能放弃，世界上没有失败，只有放弃。未跌过未识做人，不会哭未算幸运。人生就像赛跑，不在乎你是否第一个到 达终点，而在乎你有没有跑完全程。累了，就要休息，休息好了之后，把所的都忘掉，重新开始！人生苦短，行走在人生路上，总会有许多得失和起落。 人生离不开选择，少不了抉择，但选是累人的，择是费人的。坦然接受生活给你的馈赠吧，不管是好的还是坏的。现在很痛苦，等过阵子回头看看，会发 现其实那都不算事。要先把手放开，才抓得住精彩旳未来。可以爱，可以恨，不可以漫不经心。我比别人知道得多，不过是我知道自己的无知。你若不想 做，会找一个或无数个借口；你若想做，会想一个或无数个办法。见时间的离开，我在某年某月醒过来，飞过一片时间海，我们也常在爱情里受伤害。1、 只有在开水里，茶叶才能展开生命浓郁的香气。人生就像奔腾的江水，没有岛屿与暗礁，就难以激起美丽的浪花。别人能做到的事，我一定也能做到。不 要浪费你的生命，在你一定会后悔的地方上。逆境中，力挽狂澜使强者更强，随波逐流使弱者更弱。凉风把枫叶吹红，冷言让强者成熟。努力不不一定成 功，不努力一定不成功。永远不抱怨，一切靠自己。人生最大的改变就是去做自己害怕的事情。每一个成功者都有一个开始。勇于开始，才能找到成功的 路。社会上要想分出层次，只有一个办法，那就是竞争，你必须努力，否则结局就是被压在社会的底层。后悔是一种耗费精神的情绪后悔是比损失更大的 损失，比错误更大的错误所以不要后悔。每个人都有潜在的能量，只是很容易:被习惯所掩盖，被时间所迷离,被惰性所消磨。与其临渊羡鱼，不如退而结网。 生命之灯因热情而点燃，生命之舟因拼搏而前行。世界会向那些有目标和远见的人让路。不积跬步，无以至千里；不积小流，无以成江海。骐骥一跃，不 能十步；驽马十驾，功在不舍。锲而舍之，朽木不折；锲而不舍，金石可镂。若不给自己设限，则人生中就没有限制你发挥的藩篱。赚钱之道很多，但是 找不到赚钱的种子，便成不了事业家。最有效的资本是我们的信誉，它小时不停为我们工作。销售世界上第一号的产品——不是汽车，而是自己。在你成
A1 A2 R2
A
二、并联电路中电压的规律
探究并联电路的电压的特点 V
R1 R2
VV
实验结论：
1.并联电路电流特点：
并联电路中干路中的电流等于各支路中的 电流之和
数学表达式：Ｉ＝Ｉ１＋Ｉ２
2.并联电路电压特点：
并联电路中各支路两端的电压都相等
数学表达式：U＝U１＝U２
三、并联电路中电阻的规律 回顾：串联电路中电阻的规律
第七章 电路
7.4 并联电路⑴Parallel Circuits
问题：什么叫并联电路？ 并联电路：把电路元件并列连接在电路两
点之间组成的电路。
R1
R2
观察和描述
熔丝
空
L1 L2
调
探究并联电路的特点
温故而知新： 请同学们回忆串联电路的特点 探究任务： 1探究并联电路的电流特点 电流特点：串联电路中电流处处相等。
1 R2
I＝I1＋I2 +I空调
熔丝Leabharlann 空L1 L2调
用微笑告诉别人，今天的我，比昨天更强。瀑布跨过险峻陡壁时，才显得格外雄伟壮观。勤奋可以弥补聪明的不足，但聪明无法弥补懒惰的缺陷。孤独是 每个强者必须经历的坎。有时候，坚持了你最不想干的事情之后，会得到你最想要的东西。生命太过短暂，今天放弃了明天不一定能得到。只有经历人生 的种种磨难，才能悟出人生的价值。没有比人更高的山，没有比脚更长的路学会坚强，做一只沙漠中永不哭泣的骆驼！一个人没有钱并不一定就穷，但没 有梦想那就穷定了。困难像弹簧，你强它就弱，你弱它就强。炫丽的彩虹，永远都在雨过天晴后。没有人能令你失望，除了你自己人生舞台的大幕随时都 可能拉开，关键是你愿意表演，还是选择躲避。能把在面前行走的机会抓住的人，十有八九都会成功。再长的路，一步步也能走完，再短的路，不迈开双 脚也无法到达。有志者自有千计万计，无志者只感千难万难。我成功因为我志在成功！再冷的石头，坐上三年也会暖。平凡的脚步也可以走完伟大的行程。 有福之人是那些抱有美好的企盼从而灵魂得到真正满足的人。如果我们都去做自己能力做得到的事，我们真会叫自己大吃一惊。只有不断找寻机会的人才 会及时把握机会。人之所以平凡，在于无法超越自己。无论才能知识多么卓著，如果缺乏热情，则无异纸上画饼充饥，无补于事。你可以选择这样的“三 心二意”：信心恒心决心；创意乐意。驾驭命运的舵是奋斗。不抱有一丝幻想，不放弃一点机会，不停止一日努力。如果一个人不知道他要驶向哪个码头， 那么任何风都不会是顺风。行动是理想最高贵的表达。你既然认准一条道路，何必去打听要走多久。勇气是控制恐惧心理，而不是心里毫无恐惧。不举步， 越不过栅栏；不迈腿，登不上高山。不知道明天干什么的人是不幸的！智者的梦再美，也不如愚人实干的脚印不要让安逸盗取我们的生命力。别人只能给 你指路，而不能帮你走路，自己的人生路，还需要自己走。勤奋可以弥补聪明的不足，但聪明无法弥补懒惰的缺陷。后悔是一种耗费精神的情绪，后悔是 比损失更大的损失，比错误更大的错误，所以，不要后悔！复杂的事情要简单做，简单的事情要认真做，认真的事情要重复做，重复的事情要创造性地做。 只有那些能耐心把简单事做得完美的人，才能获得做好困难事的本领。生活就像在飙车，越快越刺激，相反，越慢越枯燥无味。人生的含义是什么，是奋 斗。奋斗的动力是什么，是成功。决不能放弃，世界上没有失败，只有放弃。未跌过未识做人，不会哭未算幸运。人生就像赛跑，不在乎你是否第一个到 达终点，而在乎你有没有跑完全程。累了，就要休息，休息好了之后，把所的都忘掉，重新开始！人生苦短，行走在人生路上，总会有许多得失和起落。 人生离不开选择，少不了抉择，但选是累人的，择是费人的。坦然接受生活给你的馈赠吧，不管是好的还是坏的。现在很痛苦，等过阵子回头看看，会发 现其实那都不算事。要先把手放开，才抓得住精彩旳未来。可以爱，可以恨，不可以漫不经心。我比别人知道得多，不过是我知道自己的无知。你若不想 做，会找一个或无数个借口；你若想做，会想一个或无数个办法。见时间的离开，我在某年某月醒过来，飞过一片时间海，我们也常在爱情里受伤害。1、 只有在开水里，茶叶才能展开生命浓郁的香气。人生就像奔腾的江水，没有岛屿与暗礁，就难以激起美丽的浪花。别人能做到的事，我一定也能做到。不 要浪费你的生命，在你一定会后悔的地方上。逆境中，力挽狂澜使强者更强，随波逐流使弱者更弱。凉风把枫叶吹红，冷言让强者成熟。努力不不一定成 功，不努力一定不成功。永远不抱怨，一切靠自己。人生最大的改变就是去做自己害怕的事情。每一个成功者都有一个开始。勇于开始，才能找到成功的 路。社会上要想分出层次，只有一个办法，那就是竞争，你必须努力，否则结局就是被压在社会的底层。后悔是一种耗费精神的情绪后悔是比损失更大的 损失，比错误更大的错误所以不要后悔。每个人都有潜在的能量，只是很容易:被习惯所掩盖，被时间所迷离,被惰性所消磨。与其临渊羡鱼，不如退而结网。 生命之灯因热情而点燃，生命之舟因拼搏而前行。世界会向那些有目标和远见的人让路。不积跬步，无以至千里；不积小流，无以成江海。骐骥一跃，不 能十步；驽马十驾，功在不舍。锲而舍之，朽木不折；锲而不舍，金石可镂。若不给自己设限，则人生中就没有限制你发挥的藩篱。赚钱之道很多，但是 找不到赚钱的种子，便成不了事业家。最有效的资本是我们的信誉，它小时不停为我们工作。销售世界上第一号的产品——不是汽车，而是自己。在你成
【上海教育版】物理九上：《并联电路》ppt
•
13、生气是拿别人做错的事来惩罚自 己。2021/3/312021/3/312021/3/312021/3/313/31/2021
•
14、抱最大的希望，作最大的努力。2021年3月31日 星期三 2021/3/312021/3/312021/3/31
•
15、一个人炫耀什么，说明他内心缺 少什么 。。2021年3月 2021/3/312021/3/312021/3/313/31/2021
R R1 R R2
所以：RR1,RR2， 即
总电阻比其中任何一个分支电阻小。
小结
一、并联电路中电流的规律
并联电路中干路中的电流等于各支路中的 电流之和，即：（I总＝I1＋I2）
二、并联电路中电压的规律
并联电路中各支路两端的电压都相等 （U＝U１＝U２）
三、并联电路中电阻的规律
并联电路的总电阻的倒数，等于各并联电阻的倒
3、关于并联导体的总电阻，以下说法正确的是：
A、总电阻等于各导体电阻的倒数之和；
B、总电阻等于各导体电阻之和的倒数；
√C、总电阻的倒数等于各导体电阻的倒数之和； D、都不对。
并联电路的分流作用:
由： UIR,得
R1
A
R1两端的电压： U1 I1R1
R2 I1
R2两端的电压： U2 I2R2
I2
又 ∵并联 ∴ U = U 1 = U 2
得： I1R1I2R2
推导出： I1 R 2
结论:
I 2 R1
或：I1∶ I2R2∶ R1
⑴ 并联电路中，各支路的电流跟各支路电阻大小成反比。
⑵ 并联电路具有分流作用。
练习:
1、将电阻R1、R2串联接入某一电路中，R1、R2两端的电
沪教版(上海)物理九年级上册-7.4.1 并联电路 课件
I甲 U 6V 1.2 R甲 5
I乙 U 6V 0.3 R乙 20
1 1 1 1 1 R R甲 R乙 5 20
R 4
I I甲 I乙 1.5
R U 4 I
某一电路要求保持1安的恒定电流。现有一只灯丝电阻为10欧的小灯，正 常工作电流为0.6安。问应如何设计电路才能使小灯正常工作？
R2 I1R1 0.6 10 15
I2
0.4
并联电路的分流作用
支路道路宽的分到的车流多 电阻阻值小的分到的电流大
支路道路窄的分到的车流少 电阻阻值大的分到的电流小
并联电路具有分流作用
设小灯电阻为R1, 通过它的电流为I1, 在R1两端并联一个电阻R2，将总电流分流。
U I1R1 0.6 10 6V U 2 U 1 6V I 2 I I1 1 0.6 0.4
R2 U 2 6V 15 I 2 0.4
I 2 I I1 1 0.6 0.4
由 I1 R2 I 2 R1
用一个电压表分别测量 U1,U2和U，记录数据在表 格中。
保持电源电压不变，将电路改为只有一个总电阻的电路，观察 两个电路中的电流表示数。
A A
R1=15Ω R2=30Ω
电流值相同。 R=10Ω
总电阻对电流的阻碍作用=两个电阻并联对电流的阻碍作用
总电阻可以 等效替代 并联的两个电阻
例题1：小灯甲的电阻为5欧，小灯乙的电阻为20欧，将它们并联后接在电 压为6伏的电源上，求此并联电路的总电阻，总电流，以及通过甲、乙两只 小灯的电流。
问题引入
串联电路：用电器逐个依次连接 并联电路：用电器并列连接
Ι=Ι1 =Ι2 U= U1+ U2 R= R1+ R2
在并联电路中，干路上的电流和各支路上的电流有怎样 的关系？
沪教版(上海)物理九年级上册-7.4.1 并联电路⑴ 课件
按电路图连接电路，并 分别测量干路，各支路 的电流，测量结果记录 在表格中。
L1 A
L2 A
A
二、并联电路中电流的规律
交流与合作
实验序号
1 2 3
干路中的电流/A
L1中电流/A
L2中电流/A
结论：
并联电路中干路中的电流等于各支路中的电流之和
即：（Ｉ总＝Ｉ１＋Ｉ２）
三、并联电路中电压的规律
活动3 探究并联电路中电压的规律 （学习单：活动3）
R1
R
R2
A
A
四、并联电路中电阻的规律
按电路图连接电路。测量干路中的 电流和电源的电压。
交流与合作
R1/Ω
R2/Ω
U/V I/A U/I
5
10
总结：并联电路的总电阻比任何一个分电阻都要小。
四、并联电路中电阻的规律
公式推导
I＝
U R
I1＝
U1 R1
I2＝
U2 R2
并联电路中：Ｉ＝Ｉ１ +Ｉ２
I1
R1
V L1
按电路图连接电路，并分
L2
别测量电源电压、L1、L2
两端电压，测量结果记录
V
在表格中。
V
三、并联电路中电压的规律
交流与合作
实验序号
1 2 3
பைடு நூலகம்电源电压/V
L1两端电压/V L2两端电压/V
结论：
并联电路中各支路两端的电压都相等 （U＝U１＝U２）
四、并联电路中电阻的规律
活动4 探究并联电路中电阻的规律 （学习单：活动4）
即
U R
＝
U1 R1
+
U2 R2
I2
沪教版(上海)物理九年级第一学期7.4 并联电路 课件 优秀课件PPT
1
V1 R1
V2
R2
2
3
V
结论：• 并联电路两端、探究并联电路电阻特点
结论：
• 1/R=1/R1+1/R2 • 并联电路中的总电阻的倒数
等于各并联电阻的倒数之和。
四、并联电路通过各支路电流大 小与各并联电阻有什么关系
• 并联电路通过各支路电流大小与各并联 电阻的大小成反比。
• 并联电路中各支路两端的电压都相等。 • U=U1=U2。 • 并联电路中的总电阻的倒数等于各并联
电阻的倒数之和。
• 1/R=1/R1+1/R2 • 并联电路具有分流作用
谢谢
用微笑告诉别人，今天的我，比昨天更强。瀑布跨过险峻陡壁时，才显得格外雄伟壮观。勤奋可以弥补聪明的不足，但聪明无法弥补懒惰的缺陷。孤独是 每个强者必须经历的坎。有时候，坚持了你最不想干的事情之后，会得到你最想要的东西。生命太过短暂，今天放弃了明天不一定能得到。只有经历人生 的种种磨难，才能悟出人生的价值。没有比人更高的山，没有比脚更长的路学会坚强，做一只沙漠中永不哭泣的骆驼！一个人没有钱并不一定就穷，但没 有梦想那就穷定了。困难像弹簧，你强它就弱，你弱它就强。炫丽的彩虹，永远都在雨过天晴后。没有人能令你失望，除了你自己人生舞台的大幕随时都 可能拉开，关键是你愿意表演，还是选择躲避。能把在面前行走的机会抓住的人，十有八九都会成功。再长的路，一步步也能走完，再短的路，不迈开双 脚也无法到达。有志者自有千计万计，无志者只感千难万难。我成功因为我志在成功！再冷的石头，坐上三年也会暖。平凡的脚步也可以走完伟大的行程。 有福之人是那些抱有美好的企盼从而灵魂得到真正满足的人。如果我们都去做自己能力做得到的事，我们真会叫自己大吃一惊。只有不断找寻机会的人才 会及时把握机会。人之所以平凡，在于无法超越自己。无论才能知识多么卓著，如果缺乏热情，则无异纸上画饼充饥，无补于事。你可以选择这样的“三 心二意”：信心恒心决心；创意乐意。驾驭命运的舵是奋斗。不抱有一丝幻想，不放弃一点机会，不停止一日努力。如果一个人不知道他要驶向哪个码头， 那么任何风都不会是顺风。行动是理想最高贵的表达。你既然认准一条道路，何必去打听要走多久。勇气是控制恐惧心理，而不是心里毫无恐惧。不举步， 越不过栅栏；不迈腿，登不上高山。不知道明天干什么的人是不幸的！智者的梦再美，也不如愚人实干的脚印不要让安逸盗取我们的生命力。别人只能给 你指路，而不能帮你走路，自己的人生路，还需要自己走。勤奋可以弥补聪明的不足，但聪明无法弥补懒惰的缺陷。后悔是一种耗费精神的情绪，后悔是 比损失更大的损失，比错误更大的错误，所以，不要后悔！复杂的事情要简单做，简单的事情要认真做，认真的事情要重复做，重复的事情要创造性地做。 只有那些能耐心把简单事做得完美的人，才能获得做好困难事的本领。生活就像在飙车，越快越刺激，相反，越慢越枯燥无味。人生的含义是什么，是奋 斗。奋斗的动力是什么，是成功。决不能放弃，世界上没有失败，只有放弃。未跌过未识做人，不会哭未算幸运。人生就像赛跑，不在乎你是否第一个到 达终点，而在乎你有没有跑完全程。累了，就要休息，休息好了之后，把所的都忘掉，重新开始！人生苦短，行走在人生路上，总会有许多得失和起落。 人生离不开选择，少不了抉择，但选是累人的，择是费人的。坦然接受生活给你的馈赠吧，不管是好的还是坏的。现在很痛苦，等过阵子回头看看，会发 现其实那都不算事。要先把手放开，才抓得住精彩旳未来。可以爱，可以恨，不可以漫不经心。我比别人知道得多，不过是我知道自己的无知。你若不想 做，会找一个或无数个借口；你若想做，会想一个或无数个办法。见时间的离开，我在某年某月醒过来，飞过一片时间海，我们也常在爱情里受伤害。1、 只有在开水里，茶叶才能展开生命浓郁的香气。人生就像奔腾的江水，没有岛屿与暗礁，就难以激起美丽的浪花。别人能做到的事，我一定也能做到。不 要浪费你的生命，在你一定会后悔的地方上。逆境中，力挽狂澜使强者更强，随波逐流使弱者更弱。凉风把枫叶吹红，冷言让强者成熟。努力不不一定成 功，不努力一定不成功。永远不抱怨，一切靠自己。人生最大的改变就是去做自己害怕的事情。每一个成功者都有一个开始。勇于开始，才能找到成功的 路。社会上要想分出层次，只有一个办法，那就是竞争，你必须努力，否则结局就是被压在社会的底层。后悔是一种耗费精神的情绪后悔是比损失更大的 损失，比错误更大的错误所以不要后悔。每个人都有潜在的能量，只是很容易:被习惯所掩盖，被时间所迷离,被惰性所消磨。与其临渊羡鱼，不如退而结网。 生命之灯因热情而点燃，生命之舟因拼搏而前行。世界会向那些有目标和远见的人让路。不积跬步，无以至千里；不积小流，无以成江海。骐骥一跃，不 能十步；驽马十驾，功在不舍。锲而舍之，朽木不折；锲而不舍，金石可镂。若不给自己设限，则人生中就没有限制你发挥的藩篱。赚钱之道很多，但是 找不到赚钱的种子，便成不了事业家。最有效的资本是我们的信誉，它小时不停为我们工作。销售世界上第一号的产品——不是汽车，而是自己。在你成
V1 R1
V2
R2
2
3
V
结论：• 并联电路两端、探究并联电路电阻特点
结论：
• 1/R=1/R1+1/R2 • 并联电路中的总电阻的倒数
等于各并联电阻的倒数之和。
四、并联电路通过各支路电流大 小与各并联电阻有什么关系
• 并联电路通过各支路电流大小与各并联 电阻的大小成反比。
• 并联电路中各支路两端的电压都相等。 • U=U1=U2。 • 并联电路中的总电阻的倒数等于各并联
电阻的倒数之和。
• 1/R=1/R1+1/R2 • 并联电路具有分流作用
谢谢
用微笑告诉别人，今天的我，比昨天更强。瀑布跨过险峻陡壁时，才显得格外雄伟壮观。勤奋可以弥补聪明的不足，但聪明无法弥补懒惰的缺陷。孤独是 每个强者必须经历的坎。有时候，坚持了你最不想干的事情之后，会得到你最想要的东西。生命太过短暂，今天放弃了明天不一定能得到。只有经历人生 的种种磨难，才能悟出人生的价值。没有比人更高的山，没有比脚更长的路学会坚强，做一只沙漠中永不哭泣的骆驼！一个人没有钱并不一定就穷，但没 有梦想那就穷定了。困难像弹簧，你强它就弱，你弱它就强。炫丽的彩虹，永远都在雨过天晴后。没有人能令你失望，除了你自己人生舞台的大幕随时都 可能拉开，关键是你愿意表演，还是选择躲避。能把在面前行走的机会抓住的人，十有八九都会成功。再长的路，一步步也能走完，再短的路，不迈开双 脚也无法到达。有志者自有千计万计，无志者只感千难万难。我成功因为我志在成功！再冷的石头，坐上三年也会暖。平凡的脚步也可以走完伟大的行程。 有福之人是那些抱有美好的企盼从而灵魂得到真正满足的人。如果我们都去做自己能力做得到的事，我们真会叫自己大吃一惊。只有不断找寻机会的人才 会及时把握机会。人之所以平凡，在于无法超越自己。无论才能知识多么卓著，如果缺乏热情，则无异纸上画饼充饥，无补于事。你可以选择这样的“三 心二意”：信心恒心决心；创意乐意。驾驭命运的舵是奋斗。不抱有一丝幻想，不放弃一点机会，不停止一日努力。如果一个人不知道他要驶向哪个码头， 那么任何风都不会是顺风。行动是理想最高贵的表达。你既然认准一条道路，何必去打听要走多久。勇气是控制恐惧心理，而不是心里毫无恐惧。不举步， 越不过栅栏；不迈腿，登不上高山。不知道明天干什么的人是不幸的！智者的梦再美，也不如愚人实干的脚印不要让安逸盗取我们的生命力。别人只能给 你指路，而不能帮你走路，自己的人生路，还需要自己走。勤奋可以弥补聪明的不足，但聪明无法弥补懒惰的缺陷。后悔是一种耗费精神的情绪，后悔是 比损失更大的损失，比错误更大的错误，所以，不要后悔！复杂的事情要简单做，简单的事情要认真做，认真的事情要重复做，重复的事情要创造性地做。 只有那些能耐心把简单事做得完美的人，才能获得做好困难事的本领。生活就像在飙车，越快越刺激，相反，越慢越枯燥无味。人生的含义是什么，是奋 斗。奋斗的动力是什么，是成功。决不能放弃，世界上没有失败，只有放弃。未跌过未识做人，不会哭未算幸运。人生就像赛跑，不在乎你是否第一个到 达终点，而在乎你有没有跑完全程。累了，就要休息，休息好了之后，把所的都忘掉，重新开始！人生苦短，行走在人生路上，总会有许多得失和起落。 人生离不开选择，少不了抉择，但选是累人的，择是费人的。坦然接受生活给你的馈赠吧，不管是好的还是坏的。现在很痛苦，等过阵子回头看看，会发 现其实那都不算事。要先把手放开，才抓得住精彩旳未来。可以爱，可以恨，不可以漫不经心。我比别人知道得多，不过是我知道自己的无知。你若不想 做，会找一个或无数个借口；你若想做，会想一个或无数个办法。见时间的离开，我在某年某月醒过来，飞过一片时间海，我们也常在爱情里受伤害。1、 只有在开水里，茶叶才能展开生命浓郁的香气。人生就像奔腾的江水，没有岛屿与暗礁，就难以激起美丽的浪花。别人能做到的事，我一定也能做到。不 要浪费你的生命，在你一定会后悔的地方上。逆境中，力挽狂澜使强者更强，随波逐流使弱者更弱。凉风把枫叶吹红，冷言让强者成熟。努力不不一定成 功，不努力一定不成功。永远不抱怨，一切靠自己。人生最大的改变就是去做自己害怕的事情。每一个成功者都有一个开始。勇于开始，才能找到成功的 路。社会上要想分出层次，只有一个办法，那就是竞争，你必须努力，否则结局就是被压在社会的底层。后悔是一种耗费精神的情绪后悔是比损失更大的 损失，比错误更大的错误所以不要后悔。每个人都有潜在的能量，只是很容易:被习惯所掩盖，被时间所迷离,被惰性所消磨。与其临渊羡鱼，不如退而结网。 生命之灯因热情而点燃，生命之舟因拼搏而前行。世界会向那些有目标和远见的人让路。不积跬步，无以至千里；不积小流，无以成江海。骐骥一跃，不 能十步；驽马十驾，功在不舍。锲而舍之，朽木不折；锲而不舍，金石可镂。若不给自己设限，则人生中就没有限制你发挥的藩篱。赚钱之道很多，但是 找不到赚钱的种子，便成不了事业家。最有效的资本是我们的信誉，它小时不停为我们工作。销售世界上第一号的产品——不是汽车，而是自己。在你成
沪教版(上海)物理九年级第一学期7.4 并联电路 课件
并联电路
一、探究并联电路电流特点
干路电 通过R1 通过R2 流I 电流I1 电流I2
（安） （安） （安）
R1 A1
A2
R2
1
A
2
结论： •
并联电路干路中的电流等于各支
路的电流之和。
• I=I1+I2
R1 R2
二、探究并联电路电压特点
并联电 R1两端 R2两端 路电压 电压U1 电压U2 U（伏） （伏） （伏）
1
V1 R1
V2
R2
2
3
V
结论：• 并联电路两端的电压与各支 路两端的电压都相等
• U=U1=U2
三、探究并联电路电阻特点
结论：
• 1/R=1/R1+1/R2 • 并联电路中的总电阻的倒数
等于各并联电阻的倒数之和。
四、并联电路通过各支路电流大 小与各并联电阻有什么关系
• 并联电路通过各支路电流大小与各并联 电阻的大小成反比。
• 并联电路中各支路两端的电压都相等。 • U=U1=U2。 • 并联电路中的总电阻的倒数等于各并联
电阻的倒数之和。
• 1/R=1/R1+1/R2 • 并联电路具有分流作用
谢谢
• 所以并联电路具有分流作用
四、巩固练习
如图闭合电键，电压表V的示数为 12伏，若R1=40欧，R2=10欧，则
电流表A1的示数为0.3 安， 电 流 表 A2 的 示数为 1.2 安，电 流 表 A 的 示数为1.5 安， R1、R2的总 电阻值为 8 欧，I1 ：I2= 1 : 4 。
小结
• 并联电路干路中的电流等于各支路的电 流之和。I=I1+I2。
一、探究并联电路电流特点
干路电 通过R1 通过R2 流I 电流I1 电流I2
（安） （安） （安）
R1 A1
A2
R2
1
A
2
结论： •
并联电路干路中的电流等于各支
路的电流之和。
• I=I1+I2
R1 R2
二、探究并联电路电压特点
并联电 R1两端 R2两端 路电压 电压U1 电压U2 U（伏） （伏） （伏）
1
V1 R1
V2
R2
2
3
V
结论：• 并联电路两端的电压与各支 路两端的电压都相等
• U=U1=U2
三、探究并联电路电阻特点
结论：
• 1/R=1/R1+1/R2 • 并联电路中的总电阻的倒数
等于各并联电阻的倒数之和。
四、并联电路通过各支路电流大 小与各并联电阻有什么关系
• 并联电路通过各支路电流大小与各并联 电阻的大小成反比。
• 并联电路中各支路两端的电压都相等。 • U=U1=U2。 • 并联电路中的总电阻的倒数等于各并联
电阻的倒数之和。
• 1/R=1/R1+1/R2 • 并联电路具有分流作用
谢谢
• 所以并联电路具有分流作用
四、巩固练习
如图闭合电键，电压表V的示数为 12伏，若R1=40欧，R2=10欧，则
电流表A1的示数为0.3 安， 电 流 表 A2 的 示数为 1.2 安，电 流 表 A 的 示数为1.5 安， R1、R2的总 电阻值为 8 欧，I1 ：I2= 1 : 4 。
小结
• 并联电路干路中的电流等于各支路的电 流之和。I=I1+I2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第七章 电路
7.4 并联电路⑴
Parallel Circuits
观察和描述
想一想：这些灯是怎样连接的？
一、并联电路
什么叫并联电路？
并联电路： 用导线把用电器并列连接在电 路两点之间组成的电路。
L1 L2
支路 干路 干路 支路
并联电路有什么工作特点呢？ 并联电路中的电流有多条路径，各用电器能独 立工作。
A A L2
B
交流与合作：
实验序号
CA
I A /A
I B /A
I C /A
1 2 3 结论：并联电路中干路中的电流等于各支路中的电流之和。
即 I = I1 +I2
2、探究并联电路中电压的规律（活动卡P37页活动2）
A
V L1 L2
B
C
V
V
UAC /V UBC /V
交流与合作：
实验序号 电源电压U/V
在如图所示的电路中，电阻R1的阻值为15欧，电 阻R2的阻值为10欧，通过电阻R1的电流为0.2安。 求：
(1)电压表的示数。 (2)电流表的示数。
∵并联 (1)U=U2=U1=I1R1=0.2安×15欧=3伏 (2)I2=U2/R2=3伏/10欧=0.3安 I=I1+I2=0.2安+0.3安=0.5安
1 2 3 结论： 并联电路中各支路两端的电压都相等。
即Ｕ＝Ｕ１ +Ｕ２ ）
3、探究并联电路中电阻的规律（学习活动卡P38页活动）
尝试用一个电阻来等效替代并联电路中的两个电阻
R1
R
R2 演示: A
A
U 理论推导： I ＝ R ∵并联：I＝I１ +I２
U2 U1 I2 ＝ I1＝ R R2 1 U1 U2 U 即 R ＝ R + R 2 1
练习:
1、将电阻R1、R2串联接入某一电路中，R1、R2两端的电 压U1、U2之比为3：2；将它们并联接入电路时， 通过Ｒ 2:3 。 1、R2的电流Ｉ1、Ｉ2之比为______
2、电阻R1与R2并联在电路中，R1=6 Ω，R2=4Ω．通电时， 1:1，Rl、R2中的电 Rl、R2两端电压之比 U1：U2=___________ 2:3 ，总电阻是______Ω． 2.4 流之比I1：I2=__________
2：图中，滑动变阻
器滑片P向右滑动时， 不变；电 电压表V示数___ 流表A示数 变大 ；电 流表A２示数 不变 ； 电流表A１示数 变大 。
练习
1、在图甲中，电键由断开到闭合， 电流表A2的示数 不变;电流表A1的示 数 变大 . 2.如图所示，用电流表测量电流时，发现两个电流表 的指针在同一个位置，则电流表A1的示数为 1.8A ， A2的示数为 0.36A ，灯L1中的电流是 1.44A .
L1 L2
3、关于并联导体的总电阻，以下说法正确的是： A、总电阻等于各导体电阻的倒数之和； B、总电阻等于各导体电阻之和的倒数； C、总电阻的倒数等于各导体电阻的倒数之和； D、都不对。
在如图所示的电路中，电源电压为3伏且不变， 电阻R1的阻值为15欧。闭合电键S后，电流 表的示数为0.5安。求： (1)通过电阻R1的电流I1。 (2)电阻R2的阻值。 (3)电键闭合时，电路的总电阻R。
在图(a)所示的电路中，电源电压不变，电阻 R1的阻值为20欧。闭合电键S，两个电流表 的示数分别为0.6安和1安。求： • ⑴电源电压U。 • ⑵变阻器连入电路的阻值R2。 • ⑶若移动滑片P到某位置时，发现一电流表 示数如图(b)所示，求：此时电路中的总电阻 R。
如下图所示的电路叫 电路, 图中开关S1用来控制 L1 ,开关S2用 来控制 L2 ,而开关S接在 干 路中, 它可以同时控制 L1、L2.说出电路中的 电流方向.(开关都闭合后).
S
L1 S1 S2
并联
L2
二、并联电路的特点 活动1 探究并联电路中电流的规律
（学习活动卡P41页活动1） A
L1
√
并联电路的分流作用:
由： U IR ,得
R1
A
I I
1
R1两端的电压： R2两端的电压：
U1 I1 R1 U 2 I 2 R2
1
R2
2
又 ∵并联 ∴ U = U
=ULeabharlann 2得： I1 R1 I 2 R2
结论:
I1 R2 推导出： I 2 R1
或： I1∶ I 2 R2∶R1
⑴ 并联电路中，各支路的电流跟各支路电阻大小成反比。 ⑵ 并联电路具有分流作用。
1 所以 R
又 ∵ Ｕ ＝ Ｕ １＝ Ｕ ２
＝
1 + 1 R1 R2
结论： 并联电路的总电阻的倒数，等于各并联电阻的倒数之和。
问题？ 导体并联起来后的总电阻会比其中任何 一个电阻大还是小？
由
1 1 1 1 1 可知， R R1 R R1 R 2
1 1 ， R R2
，
所以：R R1, R R 2 ， 即
总电阻比其中任何一个分支电阻小。
小
结
一、并联电路中电流的规律
并联电路中干路中的电流等于各支路中的 电流之和，即：（I总＝I1＋I2）
二、并联电路中电压的规律
并联电路中各支路两端的电压都相等 （U＝U１＝U２）
三、并联电路中电阻的规律
并联电路的总电阻的倒数，等于各并联电阻的倒 数之和。 1 1 1 ＝ + R R1 R2
串并联电路特点
I I1 I 2 I n
1.串联电路
U U1 U 2 U n
R R1 R2 Rn I I1 I 2 I n
2.并联电路
U U1 U 2 U n
1 1 1 1 R R1 R2 Rn
7.4 并联电路⑴
Parallel Circuits
观察和描述
想一想：这些灯是怎样连接的？
一、并联电路
什么叫并联电路？
并联电路： 用导线把用电器并列连接在电 路两点之间组成的电路。
L1 L2
支路 干路 干路 支路
并联电路有什么工作特点呢？ 并联电路中的电流有多条路径，各用电器能独 立工作。
A A L2
B
交流与合作：
实验序号
CA
I A /A
I B /A
I C /A
1 2 3 结论：并联电路中干路中的电流等于各支路中的电流之和。
即 I = I1 +I2
2、探究并联电路中电压的规律（活动卡P37页活动2）
A
V L1 L2
B
C
V
V
UAC /V UBC /V
交流与合作：
实验序号 电源电压U/V
在如图所示的电路中，电阻R1的阻值为15欧，电 阻R2的阻值为10欧，通过电阻R1的电流为0.2安。 求：
(1)电压表的示数。 (2)电流表的示数。
∵并联 (1)U=U2=U1=I1R1=0.2安×15欧=3伏 (2)I2=U2/R2=3伏/10欧=0.3安 I=I1+I2=0.2安+0.3安=0.5安
1 2 3 结论： 并联电路中各支路两端的电压都相等。
即Ｕ＝Ｕ１ +Ｕ２ ）
3、探究并联电路中电阻的规律（学习活动卡P38页活动）
尝试用一个电阻来等效替代并联电路中的两个电阻
R1
R
R2 演示: A
A
U 理论推导： I ＝ R ∵并联：I＝I１ +I２
U2 U1 I2 ＝ I1＝ R R2 1 U1 U2 U 即 R ＝ R + R 2 1
练习:
1、将电阻R1、R2串联接入某一电路中，R1、R2两端的电 压U1、U2之比为3：2；将它们并联接入电路时， 通过Ｒ 2:3 。 1、R2的电流Ｉ1、Ｉ2之比为______
2、电阻R1与R2并联在电路中，R1=6 Ω，R2=4Ω．通电时， 1:1，Rl、R2中的电 Rl、R2两端电压之比 U1：U2=___________ 2:3 ，总电阻是______Ω． 2.4 流之比I1：I2=__________
2：图中，滑动变阻
器滑片P向右滑动时， 不变；电 电压表V示数___ 流表A示数 变大 ；电 流表A２示数 不变 ； 电流表A１示数 变大 。
练习
1、在图甲中，电键由断开到闭合， 电流表A2的示数 不变;电流表A1的示 数 变大 . 2.如图所示，用电流表测量电流时，发现两个电流表 的指针在同一个位置，则电流表A1的示数为 1.8A ， A2的示数为 0.36A ，灯L1中的电流是 1.44A .
L1 L2
3、关于并联导体的总电阻，以下说法正确的是： A、总电阻等于各导体电阻的倒数之和； B、总电阻等于各导体电阻之和的倒数； C、总电阻的倒数等于各导体电阻的倒数之和； D、都不对。
在如图所示的电路中，电源电压为3伏且不变， 电阻R1的阻值为15欧。闭合电键S后，电流 表的示数为0.5安。求： (1)通过电阻R1的电流I1。 (2)电阻R2的阻值。 (3)电键闭合时，电路的总电阻R。
在图(a)所示的电路中，电源电压不变，电阻 R1的阻值为20欧。闭合电键S，两个电流表 的示数分别为0.6安和1安。求： • ⑴电源电压U。 • ⑵变阻器连入电路的阻值R2。 • ⑶若移动滑片P到某位置时，发现一电流表 示数如图(b)所示，求：此时电路中的总电阻 R。
如下图所示的电路叫 电路, 图中开关S1用来控制 L1 ,开关S2用 来控制 L2 ,而开关S接在 干 路中, 它可以同时控制 L1、L2.说出电路中的 电流方向.(开关都闭合后).
S
L1 S1 S2
并联
L2
二、并联电路的特点 活动1 探究并联电路中电流的规律
（学习活动卡P41页活动1） A
L1
√
并联电路的分流作用:
由： U IR ,得
R1
A
I I
1
R1两端的电压： R2两端的电压：
U1 I1 R1 U 2 I 2 R2
1
R2
2
又 ∵并联 ∴ U = U
=ULeabharlann 2得： I1 R1 I 2 R2
结论:
I1 R2 推导出： I 2 R1
或： I1∶ I 2 R2∶R1
⑴ 并联电路中，各支路的电流跟各支路电阻大小成反比。 ⑵ 并联电路具有分流作用。
1 所以 R
又 ∵ Ｕ ＝ Ｕ １＝ Ｕ ２
＝
1 + 1 R1 R2
结论： 并联电路的总电阻的倒数，等于各并联电阻的倒数之和。
问题？ 导体并联起来后的总电阻会比其中任何 一个电阻大还是小？
由
1 1 1 1 1 可知， R R1 R R1 R 2
1 1 ， R R2
，
所以：R R1, R R 2 ， 即
总电阻比其中任何一个分支电阻小。
小
结
一、并联电路中电流的规律
并联电路中干路中的电流等于各支路中的 电流之和，即：（I总＝I1＋I2）
二、并联电路中电压的规律
并联电路中各支路两端的电压都相等 （U＝U１＝U２）
三、并联电路中电阻的规律
并联电路的总电阻的倒数，等于各并联电阻的倒 数之和。 1 1 1 ＝ + R R1 R2
串并联电路特点
I I1 I 2 I n
1.串联电路
U U1 U 2 U n
R R1 R2 Rn I I1 I 2 I n
2.并联电路
U U1 U 2 U n
1 1 1 1 R R1 R2 Rn
