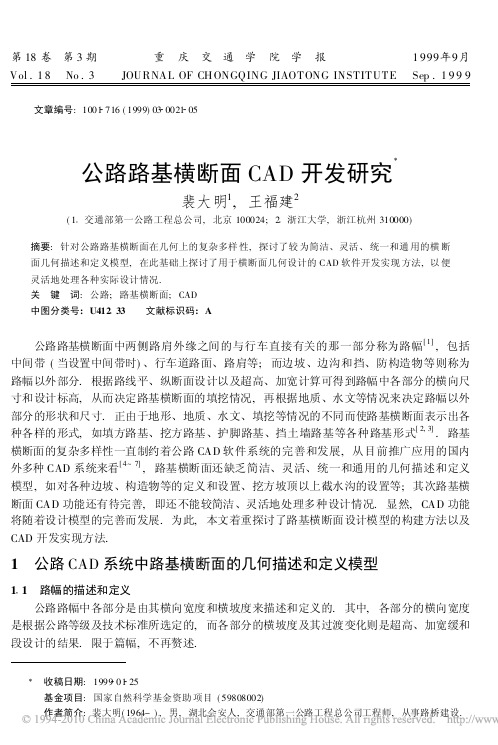

公路路基横断面CAD开发研究
第18卷 第3期 重 庆 交 通 学 院 学 报1999年9月Vol.18 No.3 JOURNAL OF CH ONGQING JIAOTONG INSTITUTE Sep.1999文章编号:1001 716(1999)03 0021 05公路路基横断面CAD开发研究裴大明1,王福建2(1 交通部第一公路工程总公司,北京100024;2 浙江大学,浙江杭州310000)摘要:针对公路路基横断面在几何上的复杂多样性,探讨了较为简洁、灵活、统一和通用的横断面几何描述和定义模型,在此基础上探讨了用于横断面几何设计的CAD软件开发实现方法,以便灵活地处理各种实际设计情况.关 键 词:公路;路基横断面;CAD中图分类号:U412 33 文献标识码:A公路路基横断面中两侧路肩外缘之间的与行车直接有关的那一部分称为路幅[1],包括中间带(当设置中间带时)、行车道路面、路肩等;而边坡、边沟和挡、防构造物等则称为路幅以外部分.根据路线平、纵断面设计以及超高、加宽计算可得到路幅中各部分的横向尺寸和设计标高,从而决定路基横断面的填挖情况,再根据地质、水文等情况来决定路幅以外部分的形状和尺寸.正由于地形、地质、水文、填挖等情况的不同而使路基横断面表示出各种各样的形式,如填方路基、挖方路基、护脚路基、挡土墙路基等各种路基形式[2,3].路基横断面的复杂多样性一直制约着公路CAD软件系统的完善和发展,从目前推广应用的国内外多种CAD系统来看[4~7],路基横断面还缺乏简洁、灵活、统一和通用的几何描述和定义模型,如对各种边坡、构造物等的定义和设置、挖方坡顶以上截水沟的设置等;其次路基横断面CAD功能还有待完善,即还不能较简洁、灵活地处理多种设计情况.显然,CAD功能将随着设计模型的完善而发展.为此,本文着重探讨了路基横断面设计模型的构建方法以及CAD开发实现方法.1 公路CAD系统中路基横断面的几何描述和定义模型1 1 路幅的描述和定义公路路幅中各部分是由其横向宽度和横坡度来描述和定义的.其中,各部分的横向宽度是根据公路等级及技术标准所选定的,而各部分的横坡度及其过渡变化则是超高、加宽缓和段设计的结果.限于篇幅,不再赘述.收稿日期:1999 01 25基金项目:国家自然科学基金资助项目(59808002)作者简介:裴大明(1964-),男,湖北会安人,交通部第一公路工程总公司工程师,从事路桥建设.1 2 路幅以外部分的描述和定义尽管路幅以外部分因地形、地质、水文及填挖等情况而表现为不同的形式,但从几何上看,其共同特点表现为若干段边坡(填方边坡、挖方边坡、边沟边坡、护坡道、碎落台、视距台等)、构造物(护脚、护肩、挡墙等)按一定次序组合而成,即路幅以外部分是由若干单元首尾相连而成,其中每个单元均可是一段边坡、一个构造物或跨越一段地面线,分述如下.图1 路基横断面示意图1 2 1 一段边坡如图1所示,一段边坡AB 由其类型S ab 、坡度1 M ab 、高度或宽度控制值H W ab 及其标识T hw来描述和定义.其中S ab 表示该边坡是填方边坡或挖方边坡等,以供查询.坡度值M ab 有如下三种情况:(1)M ab (0,!),表示M ab 是根据边坡类型、边坡限高由规范选定的具体的坡度值;(2)M ab =0,表示该边坡为直立边坡;(3)M ab =!(无穷大),表示该边坡为水平边坡,如护坡道、碎落台、开挖的视距台等.标识T hw 表示边坡高度H ab 或宽度W ab 的如下计算情况:(1)边坡高度或宽度直接采用所给控制值H W ab ,即H ab (或W ab )=H W ab .(2)由边坡与地面线相交后确定,此时H W ab 不起控制作用.(3)由M ab 放坡,若在H W ab 范围内与地面线相交,则求得交点以确定该边坡具体的高度或宽度;否则,若该边坡不是最后一个单元,则该边坡的高度或宽度即为H W ab ;若是最后一个单元,则设计失败.(4)由M ab 放坡,若在H W ab 范围内与地面线相交,则求得交点以确定H ab 或W ab ;否则,取消该段边坡,并照常进行后续各单元的设计,若该段边坡已是定义的最后一个单元,则设计失败.该设计情况可实现由填方改护肩的设计.(5)由M ab 放坡,若与地面线相交,则求得交点以确定H ab 或W ab .若H ab 或W ab 小于所给控制值H W ab ,则取消该段边坡,并照常进行后续各单元的设计.若由M ab 放坡时不能与地面线相交,则设计失败.图2所示填方改挖方即是这种设计情况,若填方边坡AB 的高度H ab 小于控制值H W ab ,则取消AB,而继续AC 、CD 和DE 挖方设计.(6)由M ab 放坡,若与地面线相交,则求得交点以确定H ab 或W ab .若H ab 或W ab 大于控制值H W ab ,则取消该段边坡,并照常进行后续各单元的设计.若由M ab 放坡时不能与地面线相交,则设计失败.图3即为这种设计情况,若边坡AB 高度H ab 大于控制值H W ab ,则改为边坡AC.(7)如图4所示,沿河或浸水路堤第一级边坡AB 的坡脚点B 应高出设计洪水位(h +0 5m ),即边坡AB 的高度取决于设计洪水位,其中h 为壅水高与波浪侵袭高之和[2,3].(8)挖方边坡高度取决于地层分界线.如图5所示,边坡在土、石分界处变坡.对于边坡AB 来说,由所给坡度M ab 放坡至土、石分界线,得其高度H ab .若H ab 小于控制值H W ab ,则取消该段边坡AB ,即不在分界线处变坡,并照常进行后续各单元的设计.若由M ab 放坡时不能与土、石分界线相交,则设计失败.(9)开挖视距台.对于弯道内侧的挖方边坡或所设构造物,还需要根据横净距要求来检验是否要开挖视距台.当需要开挖视距台时,有如下情况:(a )如图6所示,d 为横净距;H e 为视距台高度,H e =(1 2-y )m ,一般情况下y =0 1m (岩22重庆交通学院学报 第18卷图2 填方改为挖方图3 边坡坡度随其高度 图4 沿河或浸水路堤而发生变化石)或y =0 3m (土壤)[8].若H 1∀H min 或H 2∀H min 则如图6那样开挖视距台CD,即边坡AB 变成A C 、CD 和DE 三段边坡.其中H min 为根据边坡美观、力学稳定性所给定的最小边坡高度.若H 1或H 2小于H min 则如图7所示直接将边坡AB 向外平移至CD.(b )如图8所示,在坡顶B 以上开挖视距台CD 和边坡DE.其中BC 段为下述的#跨越一段地面线∃.这样在该处横断面中就增加了BC 、CD 和DE 三段.(c )如图9所示,直接将挡土墙等构造物后移.(10)根据后续的构造物尺寸来确定,如图1所示,设构造物BCDE 各部分尺寸已给定,边坡AB 的高度H ab 根据构造物BCDE 的襟边宽度L 和埋置深度h 试算确定,亦即试算H ab 以满足L 和h 的要求.图5地层分界线处变坡图6开挖视距台示意图图7开挖视距台示意图图8 开挖视距台示意图3图9 开挖视距台示意图41 2 2 一个构造物一般常用的构造物的横截面形式为封闭的多边形.如图1所示,构造物截面由外边线BCD 和内边线BED 组成,内、外边线交汇于D 点,B 为构造物的计算起点.构造物内、外边线均是由一系列直线边相连而成,其中每一直线边,以图1中CD 边为例,由其名称N 、坡度1 M cd 、高度或宽度H W cd = cd %H bd + cd 、以及标识T cd 来描述和定义,其中名称N 可为顶边、底边、衡重台等,以便对其描述和查询;M cd 与上述M ab 意义相同;H bd 为构造物高度; cd 和 cd 为系数.标识T cd 表示该直线边的如下计算情况:(1)H W cd 由 cd 、 cd 和H bd 决定,即H W cd = cd %H bd + cd .(2)与另一邻边相交后确定.如图1中CD 与其邻边ED 分别从C 、E 点按各自的坡度M cd 和M ed 延伸相交于D 点,则CD 和DE 两边的高度H W cd 和H W ed 即可确定.(3)由其两端点确定.如图1中若C 、D 两点已由BC 、ED 两边确定,则直接连接C 、D 两点即得CD 边.(4)对于护肩、路肩挡土墙、砌石路基(或称叠砌23第3期 裴大明等:公路路基横断面CAD 开发研究边坡)的顶边,由所给顶宽H W cd 在路肩上截取.构造物的高度H bd (设有基础时,可包括或不包括基础的高度)根据所给高度控制值H &bd 及计算标识T bd 来确定.标识T bd 表示如下计算情况:(1)直接采用控制值H &bd ,即H bd =H &bd .(2)对于图1所示填方路基所设构造物,试算H bd 以满足襟边宽度L 和埋置深度h 的要求,即H bd 取决于L 和h.若无法确定H bd ,则设计失败;若求得的H bd 小于H &bd 则设计失败.(3)H b d 的计算同(2),若H b d 大于H &bd ,则设计失败.(4)对于图9所示挖方路基所设构造物,其高度由该构造物与地面相交后确定,即先求出交点B.若无法确定H bd 则设计失败;若求得的H bd 小于控制值H &bd ,则设计失败.(5)H bd 的计算同(4),若H bd 大于H &bd ,则设计失败.(6)由构造物纵向布置图来确定H bd (参见文献[3]第552页所示挡土墙纵向布置图).至此,一个构造物由其类型S bd 、高度控制值H &bd 、高度计算标识T bd 、横截面内、外边线来描述和定义,当有纵向布置图时还包括纵向布置图.图10 跨越一段地面线A B1 2 3 跨越一段地面线如图10所示挖方路基上方设截水沟,从坡顶A 到截水沟起点B 相隔一段地面线AB.本文将AB 段称为#跨越一段地面线∃,由跨越的宽度W ab 来描述和定义.1 3 路堤基底开挖台阶在地面自然横坡陡于1 5的斜坡上(包括纵断面方向)修筑路堤时,路堤基底应开挖台阶,台阶宽度不得小于1m ,台阶底应有2%~4%向内倾斜的坡度[2],如图1所示.所开挖的台阶由一系列直线段组成,其中每一直线段的描述和定义同上述的#一段边坡∃.1 4 高等级公路开挖路槽在高等级公路设计时,路幅宽而路面厚其挖路槽的工程数量在土石方计算时不容忽视[4].图11为某高等级公路的路槽开挖示意图,共中A ~E 分别为中央分隔带、左侧路缘带、行车道、硬路肩和土路肩.开挖的路槽可由一系列二元组(P i ,h i )(i =1,2,∋,)来描述和定义.其中P i 表示开挖的位置,如图11中a ~d 处;h i 为路槽开挖深度,在同一位置处若开挖深度发生变化则须记录两次,如(b ,H 1)和(b ,H 2).由(P i ,h i )(i =1,2,∋,)即可得到图11中虚线所示的路槽底线.图11 路槽开挖示意图由上述几何模型即可设计任一桩位处路基横断面,由此所得到的横断面是由地面线、路幅部分设计线、路幅以外部分设计线所组成,当路堤基底开挖台阶时还包括台阶设计线;当开挖路槽时还包括路槽设计线.由这些设计线和地面线即可求出各部分面积,并可由相应专业CAD 模块或子系统进行路基及构造物强度、稳定性等各项力学分析和验算,不满足要求则需修改和调整.24重庆交通学院学报 第18卷2 公路路基横断面CA D 开发根据上述路基横断面几何模型,可方便地开发出用于路基横断面几何设计的CAD 软件,以便简洁、灵活地处理多种设计情况.2 1 定义路基横断面模板不同路段,路幅以外部分因地形、地质等不同而发生变化,并且路两侧亦不尽相同.因此,在CAD 软件系统中应能够对不同路段定义不同的路基模板,路左、右两侧亦可定义不同的模板,如图12所示定义了7种模板,分别作用于不同路段的左、右侧.每种模板即表示上述路基横断面几何定义模型,其中路幅以外部分包括用于填方的路幅以外部分定义和用于挖方的路幅以外部分定义.由此即可对不同路段的各个桩位处横断面由路基模板进行设计计算.由于地形的复杂多变性,路基模板不可能穷尽所有设计情况,当遇到路基模板不可处理的情况时,即认为该桩位横断面设计失败,并输出必要的信息以供修改参考.图12 7种路基模板的 路段划分示意图2 2 修改路基横断面模板当设计结果不满意或设计失败时,可修改路基模板定义或直接修改某桩位横断面设计.图12所示路基模板的路段划分及其几何模型均可修改甚至完全重新定义.丰富而灵活的修改功能反映了CAD 开发的技术水平.本文所采用的横断面几何模型具有很强的灵活性和通用性,为修改功能的开发实现奠定了理论基础.CAD 软件系统除上述定义、设计、修改功能外,还应具有绘图、显示、编辑、查询、标注、数据输入输出、图表输出等配套功能,限于篇幅,这里从略.3 结 语上述路基横断面几何模型具有很强的简洁性、灵活性、统一性和通用性,可处理多种设计情况,其中一个显著特点是将多种设计情况直接描述和定义在几何模型中,为CAD 开发实现带来了很大的方便.在CAD 系统中,不同路段的左、右侧可定义不同的路基模板,从而构成模板库以控制不同桩位处横断面设计计算,这不仅符合工程实际情况,也方便了用户进行横断面设计.参考文献:[1] 张雨化.公路勘测设计[M ].北京:人民交通出版社,1986.67 90.[2] 中华人民共和国行业标准(交通部发布).公路路基设计规范(JT J013 95)[S].北京:人民交通出版社,1996.5 27.[3] 交通部第二公路勘察设计院.公路设计手册(((路基[S].第2版.北京:人民交通出版社,1996.27 554.[4] 交通部第二公路勘察设计院.微机公路路线设计系统[M ].北京:人民交通出版社,1989.38 69.[5] 朱照宏.M O SS 导论[J].公路工程计算机应用,1995,(1、2):38 64.[6] 朱照宏.国外道路CAD 应用软件的剖析及其在国内推广应用的可能性[J].公路工程计算机应用,1995,(1、2):35 37.(下转41页)25第3期 裴大明等:公路路基横断面CAD 开发研究[6] 赵明阶.裂隙岩体在受荷条件下的声学特性研究[D].重庆建筑大学博士学位论文,1998.96 102.[7] M AL LA T S G.A theory for multir esolution signal decomposition:the wavelet representation[J].IEEE T rans,1989,11(7):1464 1482.[8] 高静怀,汪文秉等.地震资料处理中小波函数的选取研究[J].地球物理学报,1996,39(3):392 399.[9] 克劳切R E.多抽样率数字信号处理[M ].北京:人民邮电出版社,1988.23 41The Wavelet Fourier Analysis of Blasting Seismic S ignalZHAO Ming jie 1,YE Xiao ming 2,WU De lun 2(1 Chngqing Jiaotong Institute,Chongqing 400074,China;2 Chong qing Jianzhu U niversity,Chong qing 400045,China)Abstract :The Wavelet Fourier transformation is applied for to analyzing the time frequency properties of blasting seismic signals in this paper.T he blasting seismic signal w as decomposed into m uli frequency channel signals,and the true frequency feature of the blasting seismic signal w as g ained after analyzing muli frequency channel signals.The Wavelet Fourier transformation method is an effective analyzing means for constituting velocity frequency criteria.Key words:wavelet transformation;signals;spectrum parameters(上接25页)[7] 朱照宏,陈雨人等.道路路线CAD [M ].上海:同济大学出版社,1998.101 113.[8] 中华人民共和国行业标准(交通部发布).公路路线设计规范(JT J011 94)[S].北京:人民交通出版社,1994.40 57.Research on Highway s Cross Section CAD DevelopmentPEI Da ming 1,WANG Fu jian 2(1 T he F irst General Company of Highw ay Engineering,Beijing 100044,China;2 Zhejiang U niversity ,Hangzhou 310000,China)Abstract:To counter the geometrical complexity of highway s cross section,the concise,flex i ble,united and universal geometrical definition model for highw ay s cross section is researched,then the development methods for the CAD softw are used for cross section s geometrical design is also studied to deal w ith a lot of actural design circumstances.Key words:highway;cross section;CAD 41第3期 赵明阶等:工程爆破振动信号分析中的小波方法。
CAD在城市交通规划中的路网设计
CAD在城市交通规划中的路网设计随着城市化进程的加速，城市交通规划扮演着越来越重要的角色。
而在城市交通规划中，CAD（计算机辅助设计）技术的应用为路网设计带来了巨大的变革。
本文将探讨CAD在城市交通规划中的路网设计中的应用，并分析其优点和挑战。
一、介绍CAD的概念和发展CAD是计算机科学与工程领域中的重要应用工具。
它可以用于创建、修改和分析设计的图形，为设计师提供了更高效、准确的设计方式。
CAD技术的发展经历了多个阶段，从2D设计到3D设计，再到如今的虚拟现实设计，不断满足实际设计需求的提升。
二、CAD在城市交通规划中的作用1.精确数据收集和分析：CAD技术可以通过数字化获取各种交通数据，如道路长度、车流量、人口统计等。
这些数据可以帮助城市交通规划师更好地了解城市的交通状况，并为路网设计提供准确的数据支持。
2.快速设计和模拟：传统的路网设计需要纸质绘图和手工计算，效率低下且容易出现错误。
而CAD技术可以实现快速设计和模拟，在电脑上轻松绘制复杂的路网，调整道路宽度、转向道等参数进行模拟，节省了设计师的时间和精力。
3.3D可视化效果：CAD技术可以将路网设计以真实的三维效果呈现出来，模拟人车行驶的场景。
这不仅可以让规划师更好地理解设计方案，还可以向决策者和公众展示交通改善的效果，促进决策的透明度和公众的参与度。
4.规划评估和优化：CAD技术可以对不同的设计方案进行评估和比较。
通过模拟行车流量、平均速度等指标，分析不同方案的优劣，并进行优化。
这样可以有效地提高交通规划的科学性和合理性，减少规划的盲目性。
三、CAD在城市交通规划中的挑战1.技术复杂性：CAD技术需要专业的培训和操作技能。
掌握和使用CAD软件需要一定的时间和学习成本，对于一些规划师来说可能存在一定的难度。
2.数据集成和共享：CAD技术在城市交通规划中需要多个部门的数据共享和集成，包括交通、环保、土地利用等部门。
数据的获取和整合可能存在困难，需要政府和相关部门的协作和支持。
cad在土木工程领域中的应用与发展论文
CAD在土木工程领域中的应用与发展论文摘要计算机辅助设计（CAD）是一种通过使用计算机软件来创建、修改、分析和优化设计的技术。
在土木工程领域，CAD的应用已经成为了设计、施工和管理过程中的不可或缺的一部分。
本论文将探讨CAD在土木工程领域中的应用，并对其未来发展进行展望。
1. 引言CAD技术的发展使得土木工程师能够更加高效地进行设计工作。
传统的手绘图纸设计需要大量的时间和精力，而CAD软件可以大大缩短设计周期，提高设计准确性。
随着计算机技术的不断进步，CAD在土木工程中的应用也变得更加广泛。
2. CAD在土木工程设计中的应用CAD在土木工程设计中的应用主要涵盖以下几个方面：2.1 二维绘图和草图设计CAD软件提供了丰富的绘图工具，使得土木工程师可以快速而准确地绘制二维平面图和草图。
这些图纸是设计的基础，用于指导后续的工程建设。
2.2 三维建模和可视化CAD软件还可以进行三维建模和可视化，使土木工程师能够更好地理解设计方案。
通过使用CAD软件，工程师可以在计算机上创建建筑、桥梁、道路等模型，并对其进行旋转、缩放和移动，以便更好地评估设计的合理性。
2.3 管道、线路和布线设计土木工程中的管道、线路和布线设计需要考虑多个因素，如长度、路径、材料等。
CAD软件可以帮助工程师在计算机上绘制出这些设计，同时考虑到各种因素的影响，如重力、管道周围的环境等。
2.4 施工图设计和生成CAD软件还可以用于生成施工图纸。
施工图纸是建筑工人进行施工的指南，对于确保施工的准确性和安全性至关重要。
通过使用CAD软件，工程师可以轻松生成各种施工图纸，如平面图、剖面图和细部图等。
3. CAD在土木工程管理中的应用除了设计过程，CAD在土木工程管理中也扮演着重要的角色。
3.1 工程数据管理土木工程项目通常涉及大量的数据，如图纸、设计规范、材料清单等。
CAD软件提供了一种集中管理这些数据的方式，使得工程人员可以快速访问和共享所需的信息。
CAD概述与应用
CAD概述与应用CAD（Computer-Aided Design，计算机辅助设计）是一种利用计算机技术来辅助设计和绘图的工具。
它的应用领域涵盖了建筑、机械、电子、航空航天等众多行业。
本文将概述CAD的基本原理和应用，并探讨其在工程设计中的重要性。
一、CAD的基本原理CAD技术基于计算机软件和硬件，通过输入设计参数和命令，实现设计图形的创建、编辑、储存和输出等功能。
它利用图形学和数据处理技术，使得设计师能够更加高效地进行创意表达和设计方案的优化。
CAD软件通常包含了设计工具、绘图工具和建模工具等功能模块。
设计工具提供了各种形状和尺寸的模板，设计师可以根据需要选择并进行修改。
绘图工具则提供了各种绘图操作，例如画线、画圆等，帮助用户将设计直观地展现在屏幕上。
建模工具则允许用户创建三维模型，以实现更加真实的设计效果。
二、CAD的应用领域1. 建筑设计：CAD在建筑行业中起到了至关重要的作用。
它可以协助建筑师进行平面图、立面图和剖面图的绘制，快速完成设计方案的调整和修改。
CAD还可以进行建筑的三维建模，实现更加真实的效果展示，并协助工程师进行结构和施工的计算和分析。
2. 机械设计：在机械行业中，CAD的应用也十分广泛。
设计师可以利用CAD软件进行零件的绘制和组装，实现产品的可视化设计和碰撞检测。
CAD还可以进行强度、刚度和运动分析，有助于提高机械产品的质量和性能。
3. 电子设计：在电子行业中，CAD被广泛应用于电路板的设计和布线。
通过CAD软件，设计师可以进行电路元件的布局、连线和仿真，提高电子产品的稳定性和可靠性。
CAD还可以进行电磁干扰和热分析，协助工程师解决电子产品设计中的问题。
4. 航空航天设计：在航空航天领域，CAD的应用也非常重要。
航空工程师可以利用CAD软件进行飞机和航天器的外形设计和三维建模，实现飞行参数和空气动力学性能的计算和分析。
CAD还可以进行结构强度和燃料消耗等仿真，协助航空航天项目的设计与开发。
公路CAD发展综述
及其主管部门的一致好评 。
值得注意 的是采 用基于三层体系结 构的设计模式 ， 界面程序 参 考 文 献 ： 员可以完全不懂 数据库 编程 ， 全不必 知道 数据库 的格 式 ， 完 甚至 ［ ］ 刘丽川 ． 于 Ｗｅ 服务 的云铜 原料供应 管理 的 系统集成设 １ 基 ｂ 不必 了解是何种类型的数据库 。
公路 Ｃ ＡＤ 发 展 综 述
康 健
摘 要 ： 先 介 绍 了 国外 及 公 路 Ｃ Ｄ 的发 展 概 况 ， 后 介 绍 了 目前 国 内 以 及 国 外 常 用 公 路 Ｃ 首 Ａ 然 Ｄ Ａ 软件 的情况 ， 且指 出 并
了目前公路 Ｃ 软件存在的 问题 ， 后对未 来公路 Ｃ Ｄ Ａ 最 Ｄ Ａ 软件 的发展趋势进 行了概括
关键 词 ： 路 Ｃ ， 用软 件 ， 展 趋 势 公 Ｄ Ａ 常 发 中 图分 类 号 ： ３ １ ＴＰ ９ 文献 标 识 码 ： Ａ
１ 公 路 Ｃ Ｄ技术 的发 展概 况 Ａ
交互性能不高 ， 的子 系统之 间接 Ｅ繁多 ， 软件 １ 没有 统一 的数据 管
０世纪 ９ ０年代至 今是 Ｃ Ｄ Ａ 软件 商品 化快速 发展阶段 。这 计算机在公路工程 领域 的应 用可 以追溯 到 ２ ０世纪 ６ ０年代 理。２ 期间公路 Ｃ 软件发展的特点 表现为 ： Ｄ Ａ 软件 支撑平 台由 Ｄ Ｓ系 Ｏ 初 。初 期 计 算 机 主 要 是 完 成 繁 重 的计 算 任 务 ， 路 面 结 构 力 学 计 如 算、 路基稳定 性分析 与计算 、 桥梁结 构计算 、 基土 石方计算 等。 路 ２ 世 纪 ７ 年代末期 ， ０ ０ 计算机图形功能逐步完善 ， 这期 间开发的辅 助设计系统均可完成大量的设计图纸绘制 工作 ， 逐步走 向实用阶 段 。２ ０世纪 ８ ０年代 ， 路 Ｃ 系统 的发展 更加完 善 ， 公 Ｄ Ａ 并逐 步 向
《2024年三维CAD技术研究进展及其发展趋势综述》范文
《三维CAD技术研究进展及其发展趋势综述》篇一一、引言随着计算机技术的迅猛发展，三维CAD（三维计算机辅助设计）技术在制造业、工程领域及设计行业中的地位愈发凸显。
本文将系统阐述三维CAD技术的核心研究进展、现有应用及其未来发展趋势，旨在为相关领域的研究人员和从业者提供参考。
二、三维CAD技术概述三维CAD技术是一种利用计算机软件进行三维模型设计的技术。
它通过精确的几何建模、材质贴图、光照渲染等功能，帮助设计师在虚拟环境中创建出真实感极强的三维模型。
该技术广泛应用于机械制造、建筑设计、游戏制作、影视特效等多个领域。
三、三维CAD技术研究进展（一）几何建模技术几何建模是三维CAD技术的核心组成部分。
近年来，研究者们不断探索更高效的建模算法和更精确的几何表示方法，以提高建模的准确性和效率。
此外，随着云计算和大数据技术的应用，云渲染和大数据建模逐渐成为几何建模技术的发展方向。
（二）材料模拟与渲染技术在三维CAD中，材质模拟和渲染是至关重要的环节。
当前研究正朝着更加真实地模拟现实世界的材质和光影效果发展，例如，利用高动态范围（HDR）技术和全局光照技术，实现更逼真的渲染效果。
（三）智能化设计技术随着人工智能技术的发展，三维CAD技术正逐渐引入智能化的设计功能。
如利用机器学习和深度学习算法，实现设计方案的自动优化和智能推荐，提高设计效率和质量。
四、三维CAD技术的应用领域（一）机械制造领域在机械制造领域，三维CAD技术被广泛应用于产品设计、制造过程仿真和优化等方面。
通过精确的三维模型，设计师可以更好地理解产品的结构和性能，从而提高产品的质量和性能。
（二）建筑设计领域在建筑设计领域，三维CAD技术能够帮助设计师实现建筑的数字化建模和仿真分析。
利用该技术，设计师可以提前预览建筑的实际效果，从而提高设计质量和效率。
（三）其他领域应用除了上述两个领域外，三维CAD技术还广泛应用于游戏制作、影视特效、医学模拟等领域。
CAD的发展及对现代科技的影响文献综述
工程制图 则难以望其项背。进入 80 年代，微型计算机的迅速发展，使计算机辅助工程设计逐渐成为现实。计算 机 绘 图 是 通 过 编 制 计 算 机 辅 助 绘 图 软 件 ，将 图 形 显 示 在 屏 幕 上 ，用 户 可 以 用 光 标 对 图 形 直 接 进 行 编 辑 和 修改。由微机配上图形输入和输出设备(如键盘、鼠标、绘图仪)以及计算机绘图软件，就组成一套计算
3
毕业设计（论文）
文献综述
等领域大显身手。近年来，在 CIMS 工程和 CAD 应用工程的推动下，我国计算机辅助设计技术应用越来越普遍， 越来越多的设计单位和企业采用这一技术来提高设计效率、产品质量和改善劳动条件。目前，我国从国外引进的 CAD 软件有好几十种，国内的一些科研机构、高校和软件公司也都立足于国内，开发出了自己的 CAD 软件，并 投放市场，我国的 CAD 技术应用呈现出一片欣欣向荣的景象。在机械、电气、电子、轻工和纺织产品及工程建 筑等方面起到了重要的作用。
文献综述
文献综述题目：CAD 的发展及对现代科技的影响
分院（系）：
机电工程分院
班 级：
机械 1005
姓 名：
吴朝晖
影响
摘要：CAD 在工程和产品设计中，计算机可以帮助设计人员担负计算、信息存储和制图等项工作。在
设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案； 能够减轻设计人 员的劳动，缩短设计周期和提高设计质量。CAD 技术的应用与制造行业的设计、制造水平、产品质量、成本 及生产周期息息相关。本文主要对 CAD 的发展历史及对现代科技的影响进行归纳分析。
发展历程
人类在表达思想、传递信息时，最初采用图形，后来逐渐演化发展为具有抽象意
CAD2011 版本界面 义的文字。这是人类在信息交流上的一次伟大革命。在信息交流中，图形表达方式比文字表达方式具有 更多的优点。一幅图纸能容纳下许多信息，表达内容直观，一目了然，在不同的民族与地区具有表达思 想的相通性，而往往可以反映用语言、文字也难以表达的信息。
CAD在交通工程中的应用
CAD在交通工程中的应用交通工程是一门涉及道路、桥梁、隧道、交通规划、交通管理等多个领域的综合性学科。
随着科技的不断发展，计算机辅助设计（CAD）技术在交通工程中的应用越来越广泛，为交通工程的规划、设计、施工和管理等各个环节提供了强大的支持，极大地提高了工作效率和质量。
一、CAD 在交通工程规划中的应用在交通工程规划阶段，CAD 技术可以帮助规划人员进行交通流量分析、道路网络规划和交通设施布局等工作。
通过使用 CAD 软件，规划人员可以快速绘制出道路网络的平面图，并对不同的规划方案进行比较和优化。
例如，利用CAD 中的绘图工具，可以精确地绘制出道路的中心线、车道线、人行道、绿化带等元素，同时可以标注道路的宽度、坡度、转弯半径等参数。
此外，还可以利用 CAD 软件中的交通流量分析模块，对不同路段的交通流量进行预测和分析，为道路的规划和设计提供数据支持。
在交通设施布局方面，CAD 可以帮助规划人员合理布置交通信号灯、交通标志、标线等设施。
通过模拟不同的交通场景，可以评估交通设施的设置效果，从而优化交通设施的布局，提高道路的通行能力和安全性。
二、CAD 在交通工程设计中的应用交通工程设计是交通工程中的重要环节，包括道路设计、桥梁设计、隧道设计等。
CAD 技术在交通工程设计中的应用，使得设计工作更加高效、精确和可视化。
在道路设计方面，CAD 软件可以根据设计要求自动生成道路的纵断面图和横断面图。
设计人员可以通过调整参数，如坡度、曲线半径等，来优化道路的线形。
同时，CAD 还可以进行道路排水设计、防护工程设计等，生成详细的设计图纸。
桥梁设计是交通工程中的复杂任务之一。
CAD 技术可以帮助设计人员建立桥梁的三维模型，直观地展示桥梁的结构和外形。
通过对模型的分析和计算，可以确定桥梁的受力情况，优化桥梁的结构设计。
此外，CAD 还可以生成桥梁施工图纸，包括构件的尺寸、钢筋布置等，为施工提供准确的指导。
隧道设计中，CAD 可以用于绘制隧道的轮廓线、衬砌结构等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
公路CAD软件开发技术综述袁功青（华南理工大学土木与交通学院，广东广州510640）第一节 CAD基本概念CAD是计算机辅助设计（Computer Aided Design）的简称。
它是指以计算机为主要工具和手段进行产品或工程设计。
它特别适用于承担设计过程中机械、繁重的事务，使设计人员将更多的精力用于设计方案的比选和决策上，提高设计质量和设计效率，使劳动密集型产业逐步被技术密集型产业所代替。
CAD技术是研究计算机在设计领域中应用的综合技术，它作为20世纪公认的重大技术成果之一，正在深刻地影响着当今工业界的各个行业和各个工程领域。
它涉及到计算机科学、计算数学、计算几何、计算机图形学、数据结构、数据库、软件工程、仿真技术、人工智能等专业应用的多学科多领域的新兴学科。
CAD技术具有高智力、知识密集、更新速度快、综合性强、投入高和效益大等特点，是国际上科技领域的前沿课题。
CAD技术在发达国家已广泛应用于机械、电子、航空、汽车、船舶和土木工程等各个领域，成为改善产品质量与工程应用水平、降低成本、缩短工程建设周期和解放生产力的重要手段。
迄今为止，CAD技术已成为一个推动行业技术进步的、能够创造大量财富的、具有相当规模的新兴产业部门——软件产业，CAD技术的开发与应用水平正逐步成为衡量一个国家科技现代化与工业现代化程度的重要标志之一。
CAD系统由软件系统和硬件系统组成。
一个理想的CAD软件系统应包括科学计算、图形系统和数据库三个方面。
科学计算包括通用数学库、系统数学库以及设计过程中占有很大比例的常规设计、优化设计等，它是实现相应专业的工程设计、计算分析及绘图等具体专用功能的程序系统，是CAD技术应用于工程实践的保证。
图形系统包括集合建模、绘制工程设计图、绘制各种函数曲线、绘制各种数据表格、在图形显示器上进行图形变换以及分析和模拟等系统。
图形系统是实现人和计算机进行信息交换的桥梁，也是CAD技术的基础。
数据库是一个通用的、综合性的以及减少数据重复存储的“数据集合”。
它按照信息的自然联系来构成数据，即把数据本身和实体之间的描述都存入数据库，用各种方法来对数据进行各种组合，以满足各种需要，使设计所需要的数据便于提取，新的数据易于补充。
它的内容包括设计原始资料、设计标准、规范、中间结果、图表和文件等。
在一个完整的CAD 系统中，需要对大量的数据资源进行组织和管理，从某中意义上讲，数据库在CAD系统中是基础。
第二节公路CAD软件开发技术当今计算机技术及相应支撑软件系统的发展日新月异、更新迅速，大大促进了CAD技术的发展。
公路CAD技术在软件、系统方面的发展集中在可视化、集成化、智能化与网络化技术方面。
其具体内容包括：图形仿真、多维空间显示模型、多媒体技术、CAD虚拟环境、图形支撑系统、（CAD、CAM 和 CAE）一体化信息集成、工程数据库、专家系统、遗传算法、人工神经网络模型和网络技术等。
可视化（Visualization in Scientific Computing，简称VISC）技术是国际上于80年代末期提出并发展起来的一门新技术，它是将科学计算过程中及计算结果的数据和结论转换为图象信息或几何图形，在计算机的图形显示器上显示出来，并进行交互处理。
集成化（Integration）技术主要是实现对系统中各应用程序所需要的信息及所产生的信息进行统一的管理。
达到软件资源和信息的高度共享和交换，避免不必要的重复和冗余，充分提高计算机资源的利用率。
智能化CAD系统是把人工智能的思想、方法和技术引进CAD领域而产生的。
现有的传统CAD系统基本上都是采用基于算法的技术，这种方法比较简单，处理的费用比较低，但处理能力局限性较大，特别是缺乏综合和选择、判断的能力，系统在使用时常常需要较高专业知识和较丰富实践经验的设计人员，通过人机交互手段才能完成设计。
智能化CAD系统是具有某种程度人工智能的CAD系统，它是基于知识的技术，目前主要通过在CAD系统中运用专家系统、人工神经网络等人工智能技术来实现。
网络化技术从公路CAD系统对设计的支持来看，主要是向实现设计全过程的整体自动化方向发展。
采用先进的测设方法、设计理论，与CAD技术融为遗体，从有效的数据自动采集，到设计、分析计算与优化直至最终输出设计成果，形成覆盖设计全过程的自动化设计系统是公路CAD系统的主要发展方向。
在应用范围方面，除了传统道路路线、互通立交等方面继续发展外，还将在以下各方面有较大的发展空间：如道路三维造型和动画技术、计算机局域网建设和应用、数据和信息采集新技术和GPS与GIS的应用、道路工程库和道路信息系统的建立，包括开发由高速公路安全、监控、通讯、计费等子系统组成的交通工程CAD系统、工程项目管理系统和计算机在道路施工管理与营运等方面的应用等等。
在道路CAD软件开发方面，应继续贯彻自力更生为主，努力吸取国外先进经验，提高开发软件的水平和能力。
2.1 面向对象公路CAD系统2.1.1 面向对象思想概述面向对象(object-oriented，O-0)技术是目前流行的系统设计开发技术，它包括面向对象分析和面向对象程序设计。
面向对象程序设计技术的提出，主要是为了解决传统程序设计方法—结构化程序设计所不能解决的代码重用问题。
结构化程序设计从系统的功能入手，按照工程的标准和严格的规范将系统分解为若干功能模块，系统是实现模块功能的函数和过程的集合。
由于用户的需求和软、硬件技术的不断发展变化，按照功能划分设计的系统模块必然是易变的和不稳定的。
这样开发出来的模块可重用性不高。
面向对象程序设计从所处理的数据入手，以数据为中心而不是以服务(功能)为中心来描述系统。
它把编程问题视为一个数据集合，数据相对于功能而言，具有更强的稳定性。
面向对象程序设计的三个基本概念是对象、类和消息(object，Classand Message)，基本特征是抽象、继承、封装和多态性(AbatraCtion，Inheritance，EnCapsulation and Polymorphjsm);是一种围绕真实世界的概念来组织模型的程序设计方法，它采用对象来描述问题空间的实体。
关于对象这一概念，目前还没有统一的定义。
一般的认为，是包含现实世界物体特征的抽象实体，反映了系统为它保存信息和与它交互的能力。
它是一些属性及服务的一个封装体，在程序设计领域，可以用“对象二数据十作用于这些数据上的操作”这一公式来表达。
类是具有相同操作功能和相同的数据格式(属性)的对象的集合。
类可以看作抽象数据类型的具体实现。
抽象数据类型是数据类型抽象的表示形式。
数据类型是指数据的集合和作用于其上的操作的集合，而抽象数据类型不关心操作实现的细节。
从外部看，类型的行为可以用新定义的操作加以规定。
类为对象集合的抽象，它规定了这些对象的公共属性和方法:对象为类的一个实例。
苹果是一个类，而放在桌上的那个苹果则是一个对象。
对象和类的关系相当于一般的程序设计语言中变量和变量类型的关系。
消息是向某对象请求服务的一种表达方式。
对象内有方法和数据用户或对象对该对象提出的服务请求，可以称为向该对象发送消息。
面向对象设计(object-oriented Design， OOD)是认识论在软件设计实现上的应用，是把人类认识世界的方法应用到软件设计方面的实现。
而面向对象程序编程(object- oriented Programming，OOP)，实际上是OOD过程的一个反向工作，两者是面对对象软件工程中的两个必不可少的过程。
这两个过程可以用图2.l图2.2来表示：图2.1 OOD实现过程图2.2 OOP实现过程面向对象程序设计具有以下优点:1）、开发时间短，效率高，可靠性高，所开发的程序更强壮。
由于面向对象编程的可重用性，可以在应用程序中大量采用成熟的类库，从而缩短了开发时间。
2）、应用程序更易于维护、更新和升级。
继承和封装使得应用程序的修改带来的影响更加局部化。
2.1.2 面向对象的CAD模型思想基于OOD与OOP思想，我们将软件中具有独立功能部分列为类，对其进行封装，基于类抽象、继承、封装和多态性的基本特征，通过出发消息访问类的对象，实现系统功能，同时具备系统功能，同时具备便捷、安全的特性，解决了代码重用的问题。
目前,以工程数据库为中心构造,公路CAD系统是公认的合理模式,即以工程数据库为核心,以交互式图形系统为手段,以通用的设计方法为工具的一体化设计。
在设计过程中,CAD 系统将公路线形的基本参数以及其他相关参数信息都存放在工程数据库中,通过改变图形参数对公路线形加以控制。
达到对线形设计符合规范以及协调性的目的,并由此得到计的合理的道路线形设计。
基于面向对象思想的CAD系统结构如图2.3所示。
图2.3 面向对象的CAD系统结构2.1.3面向对象的CAD系统开发方法面向对象的系统的开发方法是与面向对象方法(简称0-0方法)分不开的,因而面向对象的CAD系统的开发过程主要可以分为三个阶段,即面向对象的系统分析(0-0A)阶段;面向对象的系统设计(0-0D)阶段和面向对象的程序设计(0-0P)阶段。
面向对象的系统分析是对CAD系统所要涉及的问题进行理解和分析,通常包括如下四个步骤:(1)确定对象。
0-0A方法的对象实质上是数据及对数据操作的抽象和封装,是保持完整信息并能与外界事物进行交互作用的基本单元。
在开发面向对象的CAD系统时,应将那些具有属性和需要服务的事物、特别是具有共同的、一个以上的属性和共同服务的事物作为对象。
(2)定义属性。
属性是用于描述对象之实例的数据元素。
在开发面向对象的CAD系统时,应对有关数据元素进行分析,看它是否可用于描述真实世界对象的性质,若是就定义为属性。
(3)定义服务。
服务是依据接收到的信息所执行的加工处理。
在开发面向对象的CAD系统时,要对类(或对象)所提供的服务和所需要的服务进行描述,其常见的服务有“选择”“决策”“计算”以及“评价”等。
(4)确定类结构。
结构往往表示较为复杂的问题空间。
在开发面向对象的CAD系统时,用分类结构来表示概括与分类细化的关系,而用装配结构来表示整体与局部的关系。
面向对象的系统设计是面向对象的系统分析的扩充。
从概念上看,0-0A是对现实世界中的问题空间建模,其分析侧重于总体;而0-0D则要求对特定的实现空间建模。
开发面向对象的CAD系统时,通常将0-0D划分为概要的0-0D和详细的0-0D两个阶段。
概要的0-0D的主要工作是:(1)对象行为和对象间交互作用的进一步细化,并加入必要的新对象。
(2)对类进一步认定,以得到解空间的结构形式,为实现提供支持。
(3)类认定以后,组成类库,用以支持重用。
详细的0-0D是紧随概要的0-0D之后进行的,其主要工作是对概要0-0D阶段所给出的对象描述进一步细化,为实现编程做好准备。
