【US20190246198A1】扬声器系统【专利】
【CN209314024U】一种扬声器【专利】
4 .根据权利要求3所述的一种扬声器，其特征在于，所述镂空通孔和第一凹槽的形状均 为方形；所述第一板、第二板和第三板的厚度均相等；
权利要求书1页 说明书5页 附图5页
CN 209314024 U
CN 209314024 U
权 利 要 求 书
括至上而下依次层叠设置的振膜组件、中心华司和中心 磁钢；
所述振膜组件包括音膜 和球顶 ；所述音膜上表面的中间位置设有镂空通孔 ，所述球顶 覆盖所述镂空通孔 ，且设置在所述音膜上表面 ，所述球顶靠近所述音膜的 下表面设有向上 延伸的第一凹槽，所述第一凹槽与所述镂空通孔连通；
2
CN 209314024 U
说 明 书
1/5 页
一种扬声器
技术领域 [0001] 本实用新型涉及一种扬声器技术领域，尤其涉及一种扬声器。
背景技术 [0002] 微型扬声器作为一种能够将电能转化为声能的器件，现已广泛应用于智能手机、 便携式摄像机、照相机及笔记本电脑等微电子设备中，微电子设备的飞速发展，其对设置于 内部的微型扬声器的 尺寸要求也日益提高 ，微型扬声器必须随同 微电 子设备的 小型化、轻 薄化的大趋势； [0003] 现有的微型扬声器包括：磁路系统，振动系统以及收容固定所述磁路系统和振动 系统的 盆架、前盖。所述磁路 系统包括 ：轭铁、设置轭铁之上的 磁钢以 及设置于所述磁钢上 的中心华 司 ；所述振动系统包括 ：振膜、球顶、音圈 ；为了满足性能要求 ，同时使微型扬声器 的小型化、轻薄化，传统方式是将微型扬声器的各零部件的装配设计更加紧凑化，以达到微 型扬声器的小型化、轻薄化。 [0004] 由于微型扬声器的小型化、轻薄化，所以整体尺寸大小受到限制，所述相关技术的 扬声器的振动系统和磁路系统的尺寸受到制约从而限制了所述相关技术的扬声器的性能。 如需要提升微型扬声器的性能灵敏度，按照传统方式，已经不能满足要求了，只能通过增加 微型扬声器的外形，对磁路系统进行增大，进而提升性能灵敏度，不符合当今扬声器更小型 化、轻薄化的发展。

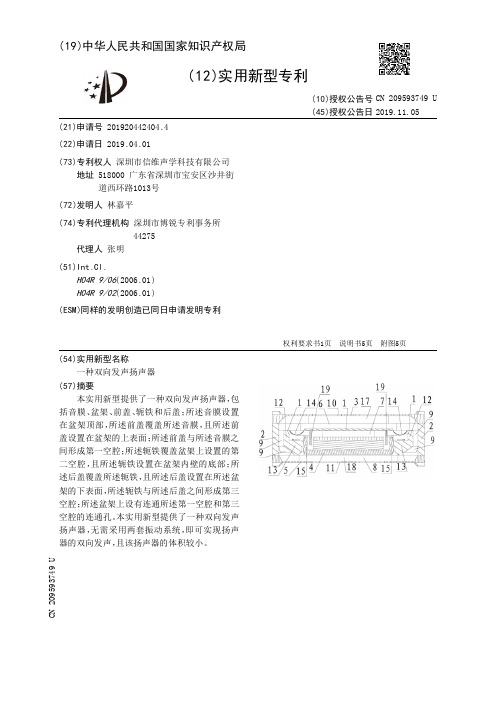

【CN209593749U】一种双向发声扬声器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920442404.4(22)申请日 2019.04.01(73)专利权人 深圳市信维声学科技有限公司地址 518000 广东省深圳市宝安区沙井街道西环路1013号(72)发明人 林嘉平 (74)专利代理机构 深圳市博锐专利事务所44275代理人 张明(51)Int.Cl.H04R 9/06(2006.01)H04R 9/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种双向发声扬声器(57)摘要本实用新型提供了一种双向发声扬声器，包括音膜、盆架、前盖、轭铁和后盖；所述音膜设置在盆架顶部，所述前盖覆盖所述音膜，且所述前盖设置在盆架的上表面；所述前盖与所述音膜之间形成第一空腔；所述轭铁覆盖盆架上设置的第二空腔，且所述轭铁设置在盆架内壁的底部；所述后盖覆盖所述轭铁，且所述后盖设置在所述盆架的下表面，所述轭铁与所述后盖之间形成第三空腔；所述盆架上设有连通所述第一空腔和第三空腔的连通孔。
本实用新型提供了一种双向发声扬声器，无需采用两套振动系统，即可实现扬声器的双向发声，且该扬声器的体积较小。
权利要求书1页 说明书5页 附图5页CN 209593749 U 2019.11.05C N 209593749U权 利 要 求 书1/1页CN 209593749 U1.一种双向发声扬声器，其特征在于，包括音膜、盆架、前盖、轭铁和后盖；所述音膜设置在盆架顶部，所述前盖覆盖所述音膜，且所述前盖设置在盆架的上表面；所述前盖与所述音膜之间形成第一空腔；所述轭铁覆盖盆架上设置的第二空腔，且所述轭铁设置在盆架内壁的底部；所述后盖覆盖所述轭铁，且所述后盖设置在所述盆架的下表面，所述轭铁与所述后盖之间形成第三空腔；所述盆架上设有连通所述第一空腔和第三空腔的连通孔。
2.根据权利要求1所述的一种双向发声扬声器，其特征在于，所述前盖上远离盆架的上表面的中间位置设有与所述第一空腔连通的第一音孔，所述后盖上远离盆架的下表面的中间位置设有与所述第三空腔连通的第二音孔。
【CN209448862U】一种全天候保真音响系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920232281.1(22)申请日 2019.02.25(73)专利权人 广州市华鑫音响设备有限公司地址 510000 广东省广州市番禺区桥南街蚬涌村市南路148号103(72)发明人 黄民鹏 (74)专利代理机构 北京联瑞联丰知识产权代理事务所(普通合伙) 11411代理人 张清彦(51)Int.Cl.H04R 1/02(2006.01)H05K 7/20(2006.01)(54)实用新型名称一种全天候保真音响系统(57)摘要本实用新型提供了一种全天候保真音响系统，所述音响系统包括上下间隔设置的顶箱和底箱，所述顶箱和底箱分别设置有温度调节装置，所述顶箱和/或底箱设置有通风帘，所述顶箱和底箱之间设置有第一支撑柱，所述第一支撑柱对称分布于底箱四周边缘且与顶箱连接，所述顶箱与低箱之间设置有音响组件，所述音响组件通过第二支撑柱与所述低箱可拆卸连接，其有益效果在于，本实用新型的音效系统能够调节音响内外的温度，使其保持在最适宜发挥音响音质的最佳温度，从而稳定持久的保持音响的最佳性能；散热好，通风快，有利于防潮；体积小，节省空间，方便搬运。
权利要求书1页 说明书3页 附图2页CN 209448862 U 2019.09.27C N 209448862U权 利 要 求 书1/1页CN 209448862 U1.一种全天候保真音响系统，其特征在于，所述音响系统包括上下间隔设置的顶箱和底箱，所述顶箱和底箱分别设置有温度调节装置，所述顶箱和/或底箱设置有通风帘，所述顶箱和底箱之间设置有多个第一支撑柱，所述第一支撑柱对称分布于底箱四周边缘且与顶箱连接，所述顶箱与底箱之间设置有音响组件，所述音响组件通过第二支撑柱与所述底箱可拆卸连接。
2.根据权利要求1所述全天候保真音响系统，其特征在于，所述温度调节装置为能够制冷和制热的装置。
【CN209593751U】微型扬声器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920488514.4(22)申请日 2019.04.11(73)专利权人 深圳市信维声学科技有限公司地址 518000 广东省深圳市宝安区沙井街道西环路1013号(72)发明人 林嘉平 (74)专利代理机构 深圳市博锐专利事务所44275代理人 张明 任芹玉(51)Int.Cl.H04R 9/06(2006.01)(54)实用新型名称微型扬声器(57)摘要本实用新型公开了一种微型扬声器，包括塑胶件、环形华司和两个的电连接端子，环形华司和电连接端子分别设置于塑胶件上，环形华司的外边缘上设有缺口，电连接端子包括依次连接的第一导电部、连接部和第二导电部，所述第一导电部位于所述环形华司的上方，所述第二导电部位于所述环形华司的下方，所述连接部与所述缺口对应设置，所述环形华司与所述第一导电部的距离值、所述环形华司与所述第二导电部的距离值、所述缺口与所述连接部的距离值以及所述连接部外侧的塑胶件的厚度值均大于或等于0.15mm。
电连接端子在环形华司上有一定的投影，在保证电连接端子与环形华司不会短路的情况下可以实现环形华司的最大化，提升微型扬声器的灵敏度。
权利要求书1页 说明书3页 附图3页CN 209593751 U 2019.11.05C N 209593751U权 利 要 求 书1/1页CN 209593751 U1.一种微型扬声器，包括塑胶件、环形华司和两个的电连接端子，所述环形华司和电连接端子分别设置于所述塑胶件上，所述环形华司的外边缘上设有缺口，所述电连接端子包括依次连接的第一导电部、连接部和第二导电部，其特征在于，所述第一导电部位于所述环形华司的上方，所述第二导电部位于所述环形华司的下方，所述连接部与所述缺口对应设置，所述环形华司与所述第一导电部的距离值、所述环形华司与所述第二导电部的距离值、所述缺口与所述连接部的距离值以及所述连接部外侧的塑胶件的厚度值均大于或等于0.15mm。
【CN209170660U】一种扬声器系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920208125.1(22)申请日 2019.02.19(73)专利权人 苏州上声电子股份有限公司地址 215133 江苏省苏州市相城区元和科技园中创路333号(72)发明人 沈跃武 陶圣刚 唐建峰 王小青 柴国强 (74)专利代理机构 苏州创元专利商标事务所有限公司 32103代理人 孙仿卫 李萍(51)Int.Cl.H04R 9/06(2006.01)H04R 9/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种扬声器系统(57)摘要本实用新型公开了一种扬声器系统，其不需要很大的箱体就能拥有较好的低频响应，且能有效提高扬声器系统的效率，从而增加系统的声压输出。
一种扬声器系统，包括箱体及设置于所述箱体内的多个相互并联的扬声器，各所述扬声器分别包括盆架、设置于所述盆架上的振膜及用于带动所述振膜振动的音圈，各所述扬声器的振膜的正面相对设置，各所述振膜正面之间形成有音腔，所述音腔连通至所述箱体外，各所述盆架位于相应的所述振膜的背面和所述箱体的内壁之间。
权利要求书1页 说明书3页 附图4页CN 209170660 U 2019.07.26C N 209170660U权 利 要 求 书1/1页CN 209170660 U1.一种扬声器系统，包括箱体及设置于所述箱体内的多个相互并联的扬声器，各所述扬声器分别包括盆架、设置于所述盆架上的振膜及用于带动所述振膜振动的音圈，其特征在于：各所述扬声器的振膜的正面相对设置，各所述振膜的正面之间形成有音腔，所述音腔连通至所述箱体外，各所述盆架位于相应的所述振膜的背面和所述箱体的内壁之间。
2.根据权利要求1所述的扬声器系统，其特征在于：各所述扬声器还分别包括电容，所述电容和所述音圈相串联。
3.根据权利要求2所述的扬声器系统，其特征在于：所述电容位于对应的所述盆架和所述箱体的内壁之间。
【CN109982217A】一种微型扬声器【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910256372.3(22)申请日 2019.04.01(71)申请人 深圳市信维声学科技有限公司地址 518000 广东省深圳市宝安区沙井街道西环路1013号(72)发明人 林嘉平 (74)专利代理机构 深圳市博锐专利事务所44275代理人 张明(51)Int.Cl.H04R 9/06(2006.01)H04R 9/02(2006.01)(54)发明名称一种微型扬声器(57)摘要本发明提供了一种微型扬声器，包括柔性电路板、音圈和盆架；所述盆架具有第一容纳腔，所述柔性电路板覆盖所述第一容纳腔，且所述柔性电路板设置在所述盆架的上表面；所述柔性电路板包括基材层和第一导电层，所述音圈设置在基材层的下表面，所述音圈位于所述盆架的第一容纳腔内；所述基材层下表面上位于与所述音圈连接处外的区域设有所述第一导电层；所述第一导电层上靠近音圈的一侧与音圈引线电连接，所述第一导电层上与盆架上设置的电连接端子对应的位置处与所述电连接端子电连接。
本发明提供了一种微型扬声器，能够减小柔性电路板的厚度，并提高音圈引线与盆架之间连接的可靠性与稳定性。
权利要求书1页 说明书7页 附图5页CN 109982217 A 2019.07.05C N 109982217A权 利 要 求 书1/1页CN 109982217 A1.一种微型扬声器，其特征在于，包括柔性电路板、音圈和盆架；所述盆架具有第一容纳腔，所述柔性电路板覆盖所述第一容纳腔，且所述柔性电路板设置在所述盆架的上表面；所述柔性电路板包括基材层和第一导电层，所述音圈设置在基材层的下表面，所述音圈位于所述盆架的第一容纳腔内；所述基材层下表面上位于与所述音圈连接处外的区域设有所述第一导电层；所述第一导电层上靠近音圈的一侧与音圈引线电连接，所述第一导电层上与盆架上设置的电连接端子对应的位置处与所述电连接端子电连接。
扬声器系统[发明专利]
专利名称：扬声器系统
专利类型：发明专利
发明人：定家弘一,丰福健一郎申请号：CN00804526.7
申请日：20000229
公开号：CN1342384A
公开日：
20020327
专利内容由知识产权出版社提供
摘要：本发明提供一种小型化、且具有非常优良的低音重放功能的扬声器系统。
本发明的扬声器系统包括扬声器单元和导音部,导音部向自由空间导出从扬声器单元放射的声波,与将扬声器单元安装在相同形状的密闭箱中而直接向自由空间放射的情况相比,产生高的空气压缩和膨胀。
该扬声器系统的f0与将扬声器单元安装在相同形状的密闭箱中而直接向自由空间放射时的f0相比,下降了20%以上。
申请人：音响株式会社
地址：日本大阪
国籍：JP
代理机构：北京纪凯知识产权代理有限公司
代理人：龙淳
更多信息请下载全文后查看。
一种新型扬声器系统[实用新型专利]
专利名称：一种新型扬声器系统专利类型：实用新型专利
发明人：魏少林
申请号：CN200920153576.6申请日：20090713
公开号：CN201491201U
公开日：
20100526
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型扬声器系统，包括扬声器单体，以及用于放置扬声器单体的箱体，所述箱体连接有至少一条管道，该管道的一端与箱体连通，另一端自由延伸。
本实用新型所述扬声器系统采用柔性管道作为延伸箱体，实际箱体部分可以尽可能的小型化、简单化；该柔性管道可以在电子产品的任意异形空间中自由地走位和布置，充分利用更多的空间；同时，柔性管道作为箱体延伸，与普通箱体相比，更不容易产生振音。
申请人：欧拉电声有限公司
地址：美国加利福尼亚州洛杉矶
国籍：US
代理机构：广州新诺专利商标事务所有限公司
代理人：王玺建
更多信息请下载全文后查看。
【CN209545872U】一种扬声器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920576021.6(22)申请日 2019.04.25(73)专利权人 歌尔科技有限公司地址 266100 山东省青岛市崂山区北宅街道投资服务中心308室(72)发明人 丁庆霞 王琪忠 牟宗君 (74)专利代理机构 北京正理专利代理有限公司11257代理人 张雪梅(51)Int.Cl.H04R 9/06(2006.01)H04R 9/02(2006.01)(54)实用新型名称一种扬声器(57)摘要本实用新型公开一种扬声器，包括形成有容纳腔的壳体及收容在容纳腔内的扬声器单体；扬声器单体将容纳腔分隔为彼此隔绝的前声腔和后声腔；壳体包括有装配固定在一起的第一壳体和第二壳体，第二壳体包括有至少部分悬置在所述后声腔内的悬置部；扬声器还包括有导通音圈与外部电路的电连接件，在电连接件上设置有与音圈的引线电性连接的导电部，导电部结合固定在悬置部上；所述悬置部的背离导电部的一侧表面与第一壳体的内壁表面之间配置有固定结构。
本实用新型提供的扬声器，通过结构的改进，可有效对悬置部进行支撑固定，使其不发生偏移，防止在运输或组装过程中产生位移引起的音圈引线断裂的风险，提高了产品的声学性能和可靠性余量。
权利要求书1页 说明书4页 附图2页CN 209545872 U 2019.10.25C N 209545872U权 利 要 求 书1/1页CN 209545872 U1.一种扬声器，包括：形成有容纳腔的壳体及收容在所述容纳腔内的扬声器单体；所述扬声器单体将所述容纳腔分隔为彼此隔绝的前声腔和后声腔；其特征在于，所述壳体包括有装配固定在一起的第一壳体和第二壳体，所述第二壳体包括有与所述第一壳体连接固定的固定部以及至少部分悬置在所述后声腔内的悬置部；所述扬声器还包括有导通音圈与外部电路的电连接件，在所述电连接件上设置有与音圈的引线电性连接的导电部，所述导电部结合固定在所述悬置部上；所述悬置部的背离所述导电部的一侧表面与所述第一壳体的内壁表面之间配置有固定结构。
【CN209693040U】一种扬声器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920464883.X(22)申请日 2019.04.08(73)专利权人 深圳市信维声学科技有限公司地址 518000 广东省深圳市宝安区沙井街道西环路1013号(72)发明人 凡利娇 (74)专利代理机构 深圳市博锐专利事务所44275代理人 张明(51)Int.Cl.H04R 9/06(2006.01)H04R 9/02(2006.01)(54)实用新型名称一种扬声器(57)摘要本实用新型公开了一种扬声器，包括外壳，所述外壳包括相扣合的上壳和下壳，还包括具有通风孔的至少一个加强筋，所述加强筋的一端固定于所述下壳的内壁上，加强筋的另一端抵持于所述上壳的内壁上。
固定于下壳并抵持于上壳的加强筋可以为外壳提供一定的支撑力，防止外壳受力时发生塌陷，扬声器腔体内的空气可通过通风孔从加强筋内穿过，提高气流流动性，保证扬声器的声学性能。
权利要求书1页 说明书3页 附图3页CN 209693040 U 2019.11.26C N 209693040U权 利 要 求 书1/1页CN 209693040 U1.一种扬声器，包括外壳，所述外壳包括相扣合的上壳和下壳，其特征在于：还包括具有通风孔的至少一个加强筋，所述加强筋的一端固定于所述下壳的内壁上，加强筋的另一端抵持于所述上壳的内壁上。
2.根据权利要求1所述的扬声器，其特征在于：所述加强筋的另一端与所述上壳超声波焊接。
3.根据权利要求1所述的扬声器，其特征在于：所述加强筋的数量为多个，多个所述加强筋均匀分布于所述外壳内。
4.根据权利要求1所述的扬声器，其特征在于：所述加强筋包括间隔设置的两个弧形侧壁，两个所述弧形侧壁之间的间隙即为所述通风孔。
5.根据权利要求4所述的扬声器，其特征在于：每个所述加强筋中，两个所述弧形侧壁的外壁面共圆周面设置。
6.根据权利要求1所述的扬声器，其特征在于：还包括固定于所述外壳内的发声单体和软性线路板，发声单体和软性线路板电连接。
