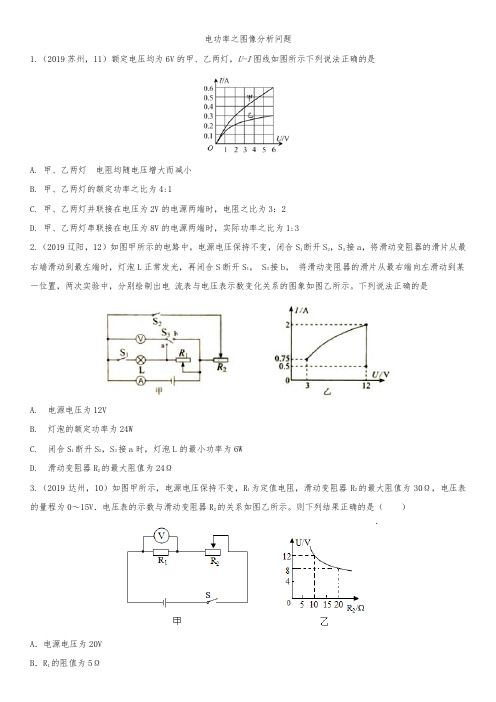

电功率之图像分析问题1.（2019苏州，11）额定电压均为6V的甲、乙两灯，U-I图线如图所示下列说法正确的是A. 甲、乙两灯的电阻均随电压增大而减小B. 甲、乙两灯的额定功率之比为4:1 C. 甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2D. 甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1:32.（2019辽阳，12）如图甲所示的电路中，电源电压保持不变，闭合S1断开S2，S3接a，将滑动变阻器的滑片从最右端滑动到最左端时，灯泡L正常发光，再闭合S断开S1， S3接b，将滑动变阻器的滑片从最右端向左滑动到某一位置，两次实验中，分别绘制出电流表与电压表示数变化关系的图象如图乙所示。
下列说法正确的是A.电源电压为12VB.灯泡的额定功率为24WC.闭合S1断升S2，S3接a时，灯泡L的最小功率为6WD.滑动变阻器R2的最大阻值为24Ω3.（2019达州，10）如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V．电压表的示数与滑动变阻器R2的关系如图乙所示。
则下列结果正确的是（）A．电源电压为20VB．R1的阻值为5ΩC．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30ΩD．开关S闭合后电路消耗的最小功率为14.4W4.（2019聊城，）有一只标有“6V 3W”字样的灯泡A和一只定值电阻B，A和B的电流随两端电压变化关系的图象如图甲所示。
则正确的有（）A．定值电阻B的阻值为6ΩB．将A、B串联接在9V电源两端，灯泡A正常发光C．将A，B井联接在6V电源两端，10s内电路消耗的电能是30JD．将A与一个滑动变阻器串联接在6V电源两端，如图乙所示，当灯泡的功率与滑动变阻器的功率相等时，滑动变阻器的功率为0.9W5.(2019天水,6)如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（）A．R1的阻值是20ΩB．当电流表的示数是0.4A时，R2接入电路的阻值是30ΩC．电源电压是16VD．该电路的最大电功率为7.2W6.（2019安顺，5）现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示。
2020年中考物理试题专项训练——专题训练(三) 电功率之图象问题
专题训练(三)电功率之图象问题类型1I－U图象(一)定值电阻的I－U图象1．2020·常德用电器R1和R2上都标有“6 V”字样，它们的电流随电压变化关系如图ZT－3－1所示。
下列说法不正确的是()图ZT－3－1A．R1和R2的阻值不随温度的变化而变化B．R1∶R2＝2∶1C．R1和R2并联在4 V电源上，通过的电流之比I1∶I2＝2∶1D．R1和R2并联在4 V电源上，电路消耗的总功率为1.2 W2．2019·天津如图ZT－3－2甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。
则电阻R1的阻值为________Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为________W。
图ZT－3－2(二)灯泡(非定值电阻)的I－U图象3．2020·青岛(多选)小明测量小灯泡的电功率，电路如图ZT－3－3甲所示，电源电压恒为6 V，小灯泡上标有“3.8 V”字样。
实验得到小灯泡的U－I图象如图乙所示。
下列分析正确的是()图ZT－3－3A．小灯泡的电阻约为12.7 ΩB．小灯泡的额定功率为1.14 WC．小灯泡正常发光时，滑动变阻器接入电路中的阻值为20 ΩD．小灯泡两端电压为2.0 V时，滑动变阻器消耗的电功率为0.88 W4．有两个电路元件A和B，流过元件A、B的电流与其两端电压的关系如图ZT－3－4甲所示。
把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.4 A，则电源电压和电路的总功率分别是()图ZT－3－4A．4.5 V 1.8 W B．2.5 V 1.0 WC．4.5 V 1.0 W D．2.0 V0.8 W5．甲、乙两灯的额定电压均为6 V，测得两灯的电流与电压关系图象如图ZT－3－5所示。
甲灯正常工作时的电阻是________Ω；当乙灯的实际功率是2.4 W时，它两端的实际电压是________V；当把甲、乙两灯串联接在7 V 的电源上时，电路消耗的总功率是________W。
2020届中考物理真题分类汇编：22电功率图像分析专题
电功率图像分析专题1.（2019天津，19）如图甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。
则电阻R1的阻值为______Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为______W。
2.（2019威海，20）图甲是某新型电饭锅的简化电路图。
R0为15Ω的定值电阻，其阻值不受温度影响。
R T是热敏电阻，其阻值随温度的变化规律如图乙所示。
由图象可知，当R T的温度从30℃升高到130℃的过程中，电路总功率的变化规律是：；当R T的温度达到100℃时，R T的功率为W。
3.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。
小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。
已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。
4.（2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。
滑动变阻R1的最大值为40Ω，定值电阻R2=10Ω，当闭合S、S1、断开S2、P在中点时，R2的功率为0.9W，电源电压为___________V，当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值___________Ω。
5.（2019达州，10）如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V．电压表的示数与滑动变阻器R2的关系如图乙所示。
则下列结果正确的是（）A．电源电压为20VB．R1的阻值为5ΩC．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30ΩD．开关S闭合后电路消耗的最小功率为14.4W6.（2019聊城，）有一只标有“6V 3W”字样的灯泡A和一只定值电阻B，A和B的电流随两端电压变化关系的图象如图甲所示。
2020年中考物理试题专题训练——专题六十四：电功率图像分析专题
2020年中考物理试题专题训练——专题六十四：电功率图像分析专题1.（2020鞍山，14）如图所示，A、B分别为额定电压为8V的小灯泡L和定值电阻R的电流随电压变化关系的图象。
下列说法中正确的是（）A. 定值电阻R的阻值为20ΩB. 小灯泡L正常工作1min消耗的电能为24JC. 将小灯泡L和电阻R并联接入电路，当干路电流为0.6A时，小灯泡L的实际电功率为1.6WD. 将小灯泡L和电阻R串联接入电路中，若通过电阻R的电流为0.5A，则电源电压为18V2.（2020达州，7）小张在研究小灯泡电阻的实验中连成了如图甲所示的电路，灯L标有“6V 3W”字样，电源电压保持不变。
闭合开关S，滑动变阻器的滑片P从最左端移至最右端的过程中，电压表的示数变化范围是4V～0，电流表的示数变化范围是0.2A～0.5A，得到灯泡的U—I图象如图乙所示。
下列结果不正确的是（）A.灯L正常发光时的电阻为12B.电源电压为6VC.滑动变阻器的最大阻值为24D.整个电路的大功率是3W3．（2020扬州，12）“模拟调光灯”的电路如图甲，电源电压4.5V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器（20Ω 1A），灯泡L标有“2.5V 1.25W”，调节滑动变阻器测得多组数据，作出U﹣I图线如图乙，下列判断正确的是（）A．随电压的增加，小灯泡的电阻减小B．电路中最小电流是0.18AC．灯泡正常发光时，电路的总功率是2.25WD．灯泡正常发光时，滑动变阻器接入电路的阻值是10Ω4.（2020丹东，10）如图甲，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为50Ω，电压表的量程为0~15V。
闭合开关S。
移动滑动变阻器的滑片，得到电压表示数与滑动变阻器接入电路的电阻关系图象，如图乙所示。
下列说法中正确的是（）A. 电源电压为18VB. R1的阻值为5ΩC. R1的最小功率为0.9W5.（2020安顺，11）如图所示是额定电压为3V的小灯泡的I﹣U变化关系图象。
(中考物理)真题分类训练——电功率2
2020年中考物理真题强化练习——电功率一、选择题1.（2020雅安，12）在如图甲所示的电路中，R1为定值电阻，滑动变阻器R2上标有“20Ω0.5A"，当滑片P由c点移到a端的过程中，电压表示数U随滑动变阻器R2接入电路的阻值变化情况如图乙所示，R1的最小功率是0.4 W。
在保证电路元件安全的条件下，下列说法正确的是（ ）A. 电源电压为5 VB. R1的阻值为20ΩC. R2接入电路的最小阻值为2ΩD. R2的最小功率是0.8 W2.（2020连云港，10）如图甲所示电路中，R为定值电阻，R1为滑动变阻器。
图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻的关系图像。
下列说法正确的是（ ）A. 电源电压为3VB. 电压表的最大示数为2VC. 整个电路功率变化了0.1WD. 电流表的示数变化了0.4A3.（2020济宁，10）如图是已连接的部分电路，表中的结果符合ab间、ac间、bc间的连接情况的是（）选项ab间连接ac间连接bc间连接结果A 2V的电源不接不接电流表示数为0.04AB 不接一根导线2V的电源电路总功率为0.08WC 一根导线2V的电源不接电路的总电阻为25ΩD 2V的电源电压表一根导线电流表示数为0.5AA. AB. BC. CD. D二、填空题1.（2020雅安，17）如图所示，电源电压7V保持不变，灯L2的规格为“6V 3.6W" ，当开关S闭合，两灯发光，使用一段时间后L1突然熄灭，L2更亮，则故障是L1______，此时灯 L2的实际电功率为____W。
（假设灯丝电阻不变）2.（2020雅安，13）图所示的电能表读数是_______ kW·h，若单独使用某电热水器12 min，该电能表的转盘转1200 转，则此热水器的功率为______W。
3.（2020济宁，16）如图所示的电路中，L1、L2为两个阻值恒定的灯泡，甲、乙是连接实验室常用电流表或电压表的位置。
2024年中考物理专题训练——电功率的综合计算(含答案)
2024年中考物理专题训练——电功率的综合计算1．如图所示的电路中电源电压为6V，且电源电压不变，当S1、S2断开，S3闭合时，4．如图所示，是家用保温式电饭锅的电路原理图，S 是手动、温控一体开关，必须用外力按下才能闭合，但当锅底温度达到大约103℃以上时，会自动弹起断开进入保温状态．已知R 2=495Ω，电饭锅的额定加热功率为880W ．（1）请计算说明为什么不按下开关S ，电饭锅就不能煮熟饭？（2）当电饭锅处于正常加热状态时，电路中的电流是多大？（3）当电饭锅处于保温状态时，保温功率是多大？5．两只灯泡1L 、2L 分别标有“6V 6W ”、“6V 3W ”字样，其I U 图像如图甲。
(1)1L 正常发光1min 消耗的电能是多少？(2)如图乙电路，2L 恰好正常发光，此时1L 的电阻是多少？(3)如图丙电路，电源电源为6V ，调节滑动变阻器R 使R 的功率和2L 灯功率相等，则R 的功率是多少？6．如图1为王老师家新购的一个电烤火炉，外观设计美观大方，内部简化电路如图2所示，通过调节开关S 2，可以实现高温、中温、低温三个档位，R 1和R 2均为电热丝。
查阅说明书可知，R 1=88Ω，正常工作时高温档功率为中温档功率的5倍。
（kg·℃），ρ水=1.0×103kg/m3]的字样，电流表A1的量程为0~0.6A，电流表A2的量程为0~3A，灯泡L标有“5V 1W”的字样。
（1）灯泡L正常工作时的电流是多大；（2）当闭合S，断开S1、S2，灯泡恰好正常工作，求R1的实际电功率；（3）当S、S1、S2均闭合，求滑动变阻器R2连入电路的阻值为多大时，电路的电功率功率最大，最大功率是多少？9．如图所示电路，灯泡L规格为“12V 12W”，灯丝电阻不变。
当只S1闭合时，电阻箱R1接入电路阻值为8Ω，电流表A1示数是0.4A；R1接入电路阻值为18Ω时，电压表示数是3.6V。
求：（1）灯泡电阻；（2）电源电压和R2的阻值；（3）若将电阻箱R1更换为阻值为15Ω的定值电阻R3，此电路的最大电功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020年中考物理试题专项训练——专题六十：电功率之图像分析1.（2020天水，6）如图甲所示，电源电压12V保持不变，闭合开关S后，当滑片P从最右端向最左端滑动的过程中，小灯泡的I﹣U关系图象如图乙所示，最后小灯泡正常发光。
下列说法中正确的是（）A．小灯泡的额定电压为3VB．滑动变阻器的最大阻值为9ΩC．该电路总功率变化范围为3W～24WD．小灯泡正常发光1min，电流所做的功为24J2.(2020重庆B，8)如图5甲所示的电路，电源电压不变,Ｌ是标有“4Ｖ“字样的灯泡，定值电阻为６０Ω，两个电流表的量程均为０－０.６Ａ，电压表的量程为０－１５Ｖ，图５乙是小灯泡Ｌ的电流随其电压变化的图像。
当Ｓ闭合，Ｓ1、Ｓ2断开，将滑片Ｐ移到变阻器Ｒ的中点时，小灯泡Ｌ恰好正常发光，电压表示数为５Ｖ．下列说法正确的是（）A.电源电压为5VB.变阻器R的最大阻值为10ΩC.移动滑片P当灯泡L的功率为1W时,变阻器Ｒ接入的阻值为6.25ΩD.当S、S1、S2都闭合,为保证电路安全，变阻器Ｒ消耗的最大功率为4.05W3.（2020 阜新，11）如图甲所示，电源电压保持不变，R1是定值电阻。
在开关 S 闭合，滑动变阻器R2的滑片 P 由最右端向左移动的过程中，两电表示数变化情冴如图乙所示，下列说法正确的是( )A. 滑动变阻器 R2 的最大阻值是 30ΩB. 电源电压是 15VC. R1的阻值是 10ΩD. 该电路消耗的最小电功率为 4.5W4.（2020鄂尔多斯，12）在如图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。
在滑片P从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。
则下列说法正确的是（）A. 电源电压为5VB. R0消耗的最小功率为0.4WC. 定值电阻R0为8ΩD. 滑片P在中点时，电流为0.4A5.（2020通辽，10）如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从b端滑到a端的过程中，R2消耗的电功率P与通过的电流I的关系如图乙所示，下列说法正确的是（）A. 电源电压为6VB. R 1的阻值为20ΩC. R 2的最大阻值为40ΩD. 滑片在a 端时，1min 内R 1消耗的电能为2160J6.（2020抚顺，12）如图甲所示，电源电压不变，小灯泡的额定电压为3V ，第一次只闭合开关1S 、3S ，将滑动变阻器R 的滑片从最下端滑至最上端。
第二次只闭合开关2S ，将滑动变阻器R 的滑片从最下端向上滑至中点时，电压表2V 的示数为1.5V ，滑至最上端时，小灯泡正常发光。
图乙是两次实验中电流表A 与电压表1V 、2V 示数关系的图象。
下列说法正确的是（ ）A. 小灯泡的额定功率为0.9WB. 定值电阻0R 的阻值为10ΩC. 滑动变阻器R 的最大阻值为15ΩD. 两次实验中，电路的最小功率为0.36W7.（2020威海，11）额定电压为8V甲，乙两个电阻，图象I -U 如图所示，下说法正确的是（ ）A. 若甲乙并联，两端电压0一8V范围内（不含0V），R甲总是大于R乙B. 若甲乙并联，两端电压在0一8V范围内（不含0V），P甲是大于P乙C. 若甲乙串联接在电压为9V的电源两端，R甲∶R乙=1∶2D. 若甲乙并联接在电压为3V的电源两端，P甲∶P乙=3∶28.（2020遂宁，10）如图甲是小明设计的自助探究实验电路，灯泡L在安全范围内的伏安特性曲线如图乙，电源电压恒为4.5V，滑动变阻器R的最大阻值20Ω，电流表量程0~0.6A,电压表量程0~3V.下列是小明对此电路通过计算分析作出的几个判断，其中正确的是A.变阻器滑片右移时电流表示数变大，电压表示数变大，灯泡亮度变亮B.交阻器滑片右移时电流表示数变小，电压表示数变小，灯泡亮度变暗C.为保证电路各元件安全，滑动变阻是阻值只能在5Ω~10Ω之间调节D.在安全调节过程中滑动变阻器消耗的最小电功率是0.9W9.（2020青岛，15）小明测量小灯泡的电功率，电路如图甲所示，电源电压恒为6V，小灯泡上标有“3.8V”字样。
实验得到小灯泡的U-I图象如图乙所示。
下列分析正确的是（）A. 小灯泡的电阻约为12.7ΩB. 小灯泡的额定功率为1.14WC. 小灯泡正常发光时，滑动变阻器接入电路中的阻值为20ΩD. 小灯泡两端电压为2.0V时，滑动变阻器消耗的电功率为0.88W10.（2020重庆A，8）灯泡L标有“6 V"字样,为探究其工作时的特点，小刚利用图甲所示的电路进行实验,其中电源电压保持不变，滑动变阻器的规格为“30Ω1A”。
闭合开关后，将变动变阻器的滑片P从a端向右缓慢移动，直到电压表示数达到6V时为止。
图乙是用获得的实验数据作出的U-1图像，下列判断正确的是( )A.闭合开关，在移动滑片P的过程中，灯L的最小电阻为10ΩB变阳器的滑片P移到b端时，灯1.正常发的额定功率为3.6WC.灯L与5Ω的定值电阻R1,并联接人电压为6V电路，电路的总功率为7.2WD.灯L与10Ω的定值电阻R2串联接人电压为9V的电路,R2每秒消耗电能为2.5J11.（2020本溪，12）如图甲所示，电源电压不变，小灯泡L的额定电流为0.6A，滑动变阻器R的最大阻值为50Ω，电流表量程为“0～0.6A”，电压表量程为“0～15V”。
闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图象，如图乙、丙所示。
则下列说法中正确的是（）A.小灯泡的额定功率为3.6WB.电源电压为16VC.当电流表示数为0.25A时，滑动变阻器消耗的电功率为2.75WD.若将电压表量程换为0～3V，滑动变阻器允许连入电路的阻值范围为18Ω～50Ω12.（2020铜仁，16）如图是两个电阻R1、R2的I-U图像，则R1、R2的阻值之比为________；若R1两端的电压为3V，通电2min时，则R1所产生的热量为________J；若将R1、R2串联接在某电源上，通过R1、R2的电流为0.3A，则电源电压为________V。
13.（2020鞍山，34）小刚同学在做“测量小灯泡额定功率”的实验中，选用如图甲所示的器材和电路。
其中电源电压为6V，小灯泡的额定电压为2.5V，滑动变阻器的铭牌上标有“20Ω 1A”字样。
(1)请用笔画线代替导线将图甲的实验电路补充完整______。
（要求：滑动变阻器的滑片向右移动时小灯泡变亮）(2)闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数。
若电路只有一处故障，则故障原因是______。
(3)排除故障后再次闭合开关，移动滑片直到电压表的示数为2.5V，此时电流表的示数如图乙所示，为______A，小灯泡的额定功率为______W。
再调节滑动变阻器使电压表的示数达到3V，小灯泡强烈发光，此时小灯泡的实际功率______（填“大于”、“小于”或“等于”）1.08W。
(4)同组的小红同学还想探究“在电压一定时，电流与电阻的关系”，于是将图甲中的小灯泡换成三个阻值分别为5Ω、10Ω、15Ω的定值电阻，其余连接均不改变。
图丙是小红根据测得的实验数据绘制的电流I随电阻R变化的图象。
①由图象可知小红将定值电阻R两端的电压控制为______V不变。
当定值电阻由5Ω换为10Ω时，为达到实验要求，滑动变阻器连入电路的阻值应______（填“变大”、“变小”或“不变”）。
②实验结论是电压一定时，______。
③实验结束后，小红问老师保持该电压不变的情况下，能否更换50Ω的定值电阻继续进行此实验，老师指导小红分析了不能更换的原因。
你认为原因是______。
14.（2020 阜新，28）在“测量小灯泡额定功率”的实验中，器材有：电源（电压恒为3V）、开关、电压表和电流表各一只、额定电压为2.5V的灯泡、滑动变阻器（20Ω、1A）、导线若干。
(1)以画线代替导线，将图甲中的实物图连接完整。
（要求：滑片向左移动时小灯泡变亮）______(2)闭合开关前，发现电流表的指针如图乙所示，其原因是______；(3)问题解决后，第一小组的同学通过改变滑动变阻器的阻值，得到了小灯泡的电流随其两端电压变化的图像，如图丙所示，则小灯泡的额定功率为______W；(4)第一小组的同学在实验中还发现，电压表与电流表示数的比值变大，原因是______；(5)第二小组的同学在准备进行实验时，发现电压表坏了，他们找到了一个阻值为10Ω的定值电阻R0，设计了如图丁所示的电路，也顺利的完成了实验：①先闭合开关S、S1，断开S2，调节滑动变阻器，使电流表的示数为I1，则I1=______A；②保持滑片P的位置不变，闭合开关S、S2，断开S1，读出电流表的示数为I2，则小灯泡的额定功率P额=______。
（用U额、I1、I2表示）15.（2020镇江，25）小华用图1所示电路来测量小灯泡的电功率（部分器材的规格已标明）(1)图1是小华正准备接入最后一根导线（图中虚线所示）时的实验电路。
请指出图中在器材操作上存在的两个不妥之处∶①____；②____｡(2)闭合开关进行实验，小华发现无论怎样调节滑动变阻器，电压表示数始终为3V，而电流表示数始终为零，已知仅导线发生故障，则图1中导线____（选填“①”､“②”或“③”）发生了____ （填写故障名称）(3)小华进行了六次实验，记录实验数据并在U-I图像中描点，得到小灯泡两端的电压与电流的关系图像如图2所示，则根据记录的数据和图像可知∶①小灯泡的额定功率为____W｡②实验中所使用的滑动变阻器的规格可能为____A.5Ω2AB.10Ω2AC.20Ω1AD.30Ω1A(4)实验结束后，小华继续对滑动变阻器两端电压与通过它的电流关系进行了探究，则他画出的U-I图像应为图3中的虚线____（选填“①”､“②”或“③”），你选择的依据是____｡16.(2020乐山，38)小涛同学利用如图甲所示电路图测量额定电压为2.5 V的小灯泡的功率（1）请按照图甲所示的电路图，用笔画线表示导线，在图乙中完成实物连接。
要求：闭合开关后，当滑动变阻器滑片P向右移动时，电流表示数增大；（2）调节滑动变阻器滑片P，当电压表示数为额定电压时，电流表示数如图丙所示，其读数为▲A，则该小灯泡的额定功率为▲W；（3）小涛同学在调节滑动变阻器滑片P的过程中，绘制出电流表与电压表示数变化关系的图象如图所示。
他将电压表换成一个这样相同的小灯泡，这两个小灯泡并联在电路中，当干路中的电流表示数为0.2A时，两个小灯泡的实际总功率为▲W。
17.（2020达州，22）在“探究电流与电阻的关系”的实验中，提供的器材如下：电源电压恒为4.5V，五个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω）、R5（25Ω），标有“50Ω1A”的滑动变阻器R、电压表（可用量程：0～3V、0～15V）、电流表（0～0.6A）、开关各1只，导线若干。
