天然气压缩因子计算方法的标准化
一种新型天然气压缩因子数值计算方法
0. 99
1. 58
2. 59
4. 30
6. 00
9. 33
由表 3 可以看出，在对比温度为 1. 05 时，本文
计算方法与其他计算方法一样误差较大，最大误差
达到了 60% 。从压缩因子三维图可以看出，对比
温度在 1. 05 ～ 1. 10 之间时，Z 值曲面表现出了较
强的扭曲性，这也是造成各方法预测精度均较低的
近几年国内相继发现了一批高温高压天然气 田［8］。原有压缩因子计算方法适用压力范围低的 弊端逐渐暴露。石油大学郭绪强教授针对这一问 题进行了相关试验，取得了丰富的高压天然气实验 数据［9］。
将郭绪强教授发表的高压天然气实验数据与 传统天然气 压 缩 因 子 图 版［10］ 叠 加，发 现 天 然 气 压 缩因子在高压阶段具有较强的延展性，表现出了较 好的规律。利用三维绘图软件将数据进行处理，可 以发现天然气压缩因子曲面较为复杂。因此，本文 利用传统压缩因子图版与郭绪强教授发表的高压 天然气实验数据进行拟合，尝试找到高精度的能够
引言
目前使用较多的天然气压缩因子计算方法，包 括 Dranchk － Abu － Kassem 方 法 （ DAK） ［1 － 2］，Hankinson － Thomas － Phillips 方 法 （ HTP ） ［3］，Dranchuk － Purvis － Robinson 方法（ DPR） ［4］，以及由石 油大学李相方教授根据天然气压缩因子图版拟合 的李 相 方 方 法 （ LXF） 。这 些 计 算 公 式 均 是 根 据 Standing 和 KatZ 1942 年提出的压缩因子图版［5］采 用不同拟合方法拟合得到的［6］。在不同的对比压 力及对比温度下，误差均较大。根据李相方教授的 统计，各方法的最大误差均超过了 55%［7］。
AGA8—92DC计算方法天然气压缩因子计算(最漂亮的)
AGA8—92DC计算方法天然气压缩因子计算摘要：按照GB／T 17747．2—1999《天然气压缩因子的计算第2部分：用摩尔组成进行计算》，采用AGA8—92DC计算方法，用VB编程计算了天然气压缩因子。
用二分法求解状态方程，精度满足工程需要。
关键词：压缩因子；AGA8—92DC计算方法；二分法1概述工作状态下的压缩因子是天然气最重要的物性参数之一，涉及到天然气的勘探、开发、输送、计量和利用等各个方面。
实测天然气压缩因子所需的仪器设备价格高，不易推广，因此计算方法发展很快，主要为经验公式和状态方程计算方法。
1992年6月26日，国际标准化组织(ISO)天然气技术委员会(TC193)及分析技术分委员会(TC193/SC1)在挪威斯泰万格(Stavanger)召开了第四次全体会议，会上推荐了两个精度较高的计算工作状态下天然气压缩因子的方程，目PAGA8-92DC方程、SGERG-88方程[1]。
随后，国际标准化组织于1994年形成了国际标准草案[2]。
AGA8-92DC方程来自美国煤气协会(AGA)。
美国煤气协会在天然气压缩因子和超压缩因子表的基础上，开展了大量研究，于1992年发表了以状态方程为基础计算压缩因子的AGA No.8报告及AGA8-92DC方程[2]。
1994年，四川石油管理局天然气研究所遵照中国石油天然气总公司技术监督局的指示，对国际标准化组织1992年挪威斯泰万格会议推荐的AGA8-92DC 方程、SGERG-88方程进行验证研究，于1996年底基本完成[2]。
1999年，四川石油管理局天然气研究院(前身为四川石油管理局天然气研究所)起草的《天然气压缩因子的计算》GB/T 17747.1～3—1999被批准、发布。
《天然气压缩因子的计算》GB/T 17747.1～3—1999包括3个部分：《天然气压缩因子的计算第1部分：导论和指南》GB/T 17747.1—1999，《天然气压缩因子的计算第2部分：用摩尔组成进行计算》GB/T 17747.2—1999，《天然气压缩因子的计算第3部分：用物性值进行计算》GB/T 17747.3—1999。
天然气压缩因子的分析及其计算
天然气压缩因子的分析及其计算谢莉莉;刘劲松【摘要】根据天然气压缩因子的2种计算方法:用摩尔组成进行计算和用物怀值进行计算编制计算机程序,并运用此程序研究天然气压缩因子与温度、压力之间的关系.【期刊名称】《上海计量测试》【年(卷),期】2011(000)005【总页数】4页(P27-30)【关键词】天然气;压缩因子;计算方法【作者】谢莉莉;刘劲松【作者单位】上海公正燃气计量站;上海公正燃气计量站【正文语种】中文0 引言天然气是重要的能源之一，随着天然气贸易量的增加，其流量计量越来越被人们重视。
在天然气流量计量中，天然气压缩因子是决定其准确与否的关键因素之一。
天然气压缩因子是实际气体状态采用理想气态方程时引入的偏差修正系数。
实际上，符合理想气态方程的理想气体是不存在的，实验表明，只有在低压高温下实际气体才可以近似被看作理想气体。
由于实际气体与理想气体的差异，使得对气体流量测量的准确性和可靠性难以评价，特别是低温、高压管道气体流量的测量，在这种情况下，管道中的被测介质就不能用理想气体状态方程进行描述。
在高压、低温下，任何气体理想状态方程都会出现明显的偏差，而且压力越高，温度越低，这种偏差就越大，因而需要引入一个压缩校正因子Z来修正气体的状态方程，如式（1）所示。
因此，天然气压缩因子Z在天然气这一重要能源计量中起着举足轻重的作用。
虽然GB/T 17747-1999《天然气压缩因子的计算》对天然气压缩因子进行了详细的描述，但是国内大部分是使用超压缩因子来计算天然气流量，对于压缩因子大多是文献上查得的或是通过图表获得。
若是用图表方式，则整个计算过程不仅费时费力，而且计算误差大，结果不准确。
而国外的进口流量计，像压缩因子等技术核心不公开，因此有必要编制一套计算程序来计算天然气压缩因子，确保天然气流量计量的准确性。
本文将介绍程序的编制简要以及运用该程序研究压缩因子与温度、压力之间的关系，并对两种方法进行比较。
1 计算程序编制天然气压缩因子的计算方法有2种：用天然气的摩尔组成进行计算和用天然气的物性值进行计算。
AGA8—92DC计算方法天然气压缩因子计算（最漂亮的）
AGA8—92DC计算⽅法天然⽓压缩因⼦计算（最漂亮的）AGA8—92DC计算⽅法天然⽓压缩因⼦计算摘要：按照GB／T 17747．2—1999《天然⽓压缩因⼦的计算第2部分：⽤摩尔组成进⾏计算》，采⽤AGA8—92DC计算⽅法，⽤VB编程计算了天然⽓压缩因⼦。
⽤⼆分法求解状态⽅程，精度满⾜⼯程需要。
关键词：压缩因⼦；AGA8—92DC计算⽅法；⼆分法1概述⼯作状态下的压缩因⼦是天然⽓最重要的物性参数之⼀，涉及到天然⽓的勘探、开发、输送、计量和利⽤等各个⽅⾯。
实测天然⽓压缩因⼦所需的仪器设备价格⾼，不易推⼴，因此计算⽅法发展很快，主要为经验公式和状态⽅程计算⽅法。
1992年6⽉26⽇，国际标准化组织(ISO)天然⽓技术委员会(TC193)及分析技术分委员会(TC193/SC1)在挪威斯泰万格(Stavanger)召开了第四次全体会议，会上推荐了两个精度较⾼的计算⼯作状态下天然⽓压缩因⼦的⽅程，⽬PAGA8-92DC⽅程、SGERG-88⽅程[1]。
随后，国际标准化组织于1994年形成了国际标准草案[2]。
AGA8-92DC⽅程来⾃美国煤⽓协会(AGA)。
美国煤⽓协会在天然⽓压缩因⼦和超压缩因⼦表的基础上，开展了⼤量研究，于1992年发表了以状态⽅程为基础计算压缩因⼦的AGA No.8报告及AGA8-92DC⽅程[2]。
1994年，四川⽯油管理局天然⽓研究所遵照中国⽯油天然⽓总公司技术监督局的指⽰，对国际标准化组织1992年挪威斯泰万格会议推荐的AGA8-92DC ⽅程、SGERG-88⽅程进⾏验证研究，于1996年底基本完成[2]。
1999年，四川⽯油管理局天然⽓研究院(前⾝为四川⽯油管理局天然⽓研究所)起草的《天然⽓压缩因⼦的计算》GB/T 17747.1～3—1999被批准、发布。
《天然⽓压缩因⼦的计算》GB/T 17747.1～3—1999包括3个部分：《天然⽓压缩因⼦的计算第1部分：导论和指南》GB/T 17747.1—1999，《天然⽓压缩因⼦的计算第2部分：⽤摩尔组成进⾏计算》GB/T 17747.2—1999，《天然⽓压缩因⼦的计算第3部分：⽤物性值进⾏计算》GB/T 17747.3—1999。
天然气压缩因子计算
１．天然气相关物性参数计算密度计算： TZR PM m =ρ ρ——气体密度，Kg/m 3；P ——压力，Pa ；M ——气体千摩尔质量，Kg/Kmol ；Z ——气体压缩因子；T ——气体温度，K ；R m ——通用气体常数，8314.4J/Kmol·K 。
２．压缩因子计算：已知天然气相对密度∆时。
96.28M =∆ M ——天然气的摩尔质量。
∆+=62.17065.94pc T510)05.493.48(⨯∆-=pc P ;pc pr P P P = pcpr T T T =； P ——工况下天然气的压力，Pa ；T ——工况下天然气的温度，k ；P Pc —临界压力；T Tc ——临界温度。
对于长距离干线输气管道，压缩因子常用以下两式计算：668.34273.01--=prpr T P Z 320107.078.068.110241.01prpr pr pr T T T P Z ++--=对于干燥天然气也可用经验公式估算： 15.1117.0100100P Z +=标况流量和工况流量转换。
为了控制Welas 的5L/min 既 0.3立方米每小时的工况流量。
Q 2------流量计需要调节的流量值P 2------0.1MpaT 2------293.15K (20℃ )Z 2------标况压缩因子Q 1------0.3m 3/hP 1------ 工况压力（绝对压力MPa ）T 1------开尔文KZ 1-------工况压缩因子转换公式为12221211p T Z Q Q p T Z。
天然气压缩因子及标准体积计算

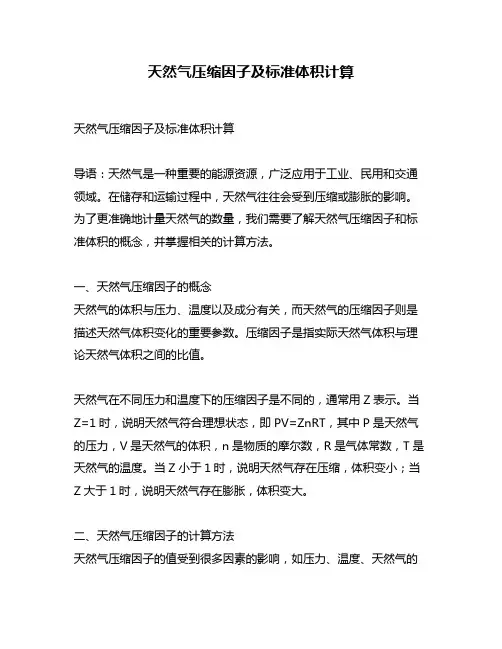

天然气压缩因子及标准体积计算天然气压缩因子及标准体积计算导语：天然气是一种重要的能源资源，广泛应用于工业、民用和交通领域。
在储存和运输过程中，天然气往往会受到压缩或膨胀的影响。
为了更准确地计量天然气的数量，我们需要了解天然气压缩因子和标准体积的概念，并掌握相关的计算方法。
一、天然气压缩因子的概念天然气的体积与压力、温度以及成分有关，而天然气的压缩因子则是描述天然气体积变化的重要参数。
压缩因子是指实际天然气体积与理论天然气体积之间的比值。
天然气在不同压力和温度下的压缩因子是不同的，通常用Z表示。
当Z=1时，说明天然气符合理想状态，即PV=ZnRT，其中P是天然气的压力，V是天然气的体积，n是物质的摩尔数，R是气体常数，T是天然气的温度。
当Z小于1时，说明天然气存在压缩，体积变小；当Z大于1时，说明天然气存在膨胀，体积变大。
二、天然气压缩因子的计算方法天然气压缩因子的值受到很多因素的影响，如压力、温度、天然气的成分和田间条件等。
常见的计算方法有实验法和经验法。
实验法是通过实验测定压缩因子的值。
实验室通常使用高精度的实验装置，将天然气在不同压力和温度下进行测量，并计算出相应的压缩因子。
这种方法准确度高，但时间成本较高，不适合大规模应用。
经验法是通过统计数据建立的数学模型来计算压缩因子。
常用的经验法有很多，如Dranchuk-Abou-Kassem (DAK)模型、Peng-Robinson (PR)模型等。
这些模型基于一定的假设和实验数据，通过计算方程以及相似物性参数，预测天然气的压缩因子。
经验法计算速度较快，适用于大规模计算，但存在一定的误差。
三、标准体积的概念和计算标准体积是指天然气在标准条件下的体积，常用单位是立方米（m³）。
标准条件一般指标准大气压（101.325千帕）和摄氏度为15℃（或20℃）的状态。
天然气的实际体积与标准体积之间存在一定的关系，可以通过压缩因子进行计算。
标准体积与实际体积之间的关系可以用以下公式表示：V_std = V_actual * Z * (P_std / P_actual) * (T_actual / T_std)其中，V_std是标准体积，V_actual是实际体积，Z是压缩因子，P_std和P_actual分别是标准压力和实际压力，T_actual和T_std分别是实际温度和标准温度。
天然气压缩因子的计算
天然气压缩因子的计算天然气的压缩系数计算方法可采用GB/T 17747-1999《天然气压缩因子的计算》,或AGA NX-19方程。
当为非贸易计量场合和贸易计量中符合GB/T 18603-2001《天然气计量系统技术要求》表A1准确度为C 级要求的计量装置可考虑使用AGA NX-19方程,其它应采用SGERG-88或AGA 8-92DC 方程。
本文描述AGA NX-19和SGERG-88两种计算方法。
1.用物性值进行计算天然气压缩因子的公式本计算公式参照国家标准GB/T 17747中SGERG-88公式,该计算公式使用高位发热量、相对密度和CO 2含量作为输入变量。
在GB/T 17747中,用物性值计算天然气压缩因子公式如下:21mm C B Z ρρ++= (1 /(ZRT p m =ρ (2式中有关符号表示见本文后述的符号说明。
天然气压缩因子Z 的值由方程(1、(2联解求得(1式中:天然气第二维利系数B 由方程(B1求得B x x B x B 2111212+=12++++++233222255254424332324422B x B x B x B x x +++ (B1(B1式中:CH x x =1 (B2 22N x x = (B3 23CO x x = (B4 24H x x = (B5 CO x x =5 (B6 2(1(0([2(1(b 0(11120H0011H H H H H b T b b T b T b B +++++=CH H T ]222222]2(1(0([CH H H H H T b T b b +++ (B7B 14,B 15,B 22,B 23,B 24,B 33, B 44和B 55是温度函数的二次多项式,即:2-12B B B +×+= (B91/23311130.865(B -B B = (B10(B7和(B8式中维利系数温度展开式系数b(0,b(1和b(2的数值 ij b(0 b(1 b(2 CH H0 -4.25468×10-1 2.86500×10-3 -4.62073×10-1CH H1 8.77118×10-4 -5.56281×10-6 8.81510×10-9 CH H2 -8.24747×10-7 4.31436×10-9 -6.08319×10- 12 N 2 22 -1.44600×10-1 7.40910×10-4-9.11950×10-7CO 2 33 -8.68340×10-1 4.03760×10-3 -5.16570×10-6H 244-1.10596×10-3 8.13385×10-5-9.87220×10-8 CO 55 -1.30820×10-1 6.02540×10-4 -6.44300×10-7CH+ N 2 12 y =0.72+1.875×10-5(320-T2 CH+ CO 2 13 y =-0.865CH+ H 2 14 -5.21280×10-2 2.71570×10-4-2.50000×10-7CH+ CO 15-6.87290×10-2-2.39381×10-6 5.18195×10-7N 2+ CO 2 23 -3.39693×10-1 1.61176×10-3 -2.04429×10-6N 2+ H 2 24 1.20000×10-2 0.00000 0.00000天然气第二维利系数C 由方程(C1求得1233211222444343333323323222332222232133231333C x C x C x x C x x C x C x x ++++++ (C1 (C1式中:211120001112(1(0([2(1(0(T c T c c T c T c c C H H H H H H +++++=CH H ]22222]2(1(0([CH H H H H T c T c c +++ (C2C 222,C 333,C 444,C 113,C 223和C 233是温度函数的二次多项式,即:22(1(0(T c T c c C ijk ijk ijk ijk ++= (C3维利系数温度展开式中系数c(0,c(1和c(2的数值ijk c(0 c(1 c(2CH H0 -3.02488×10-1 1.95861×10-3 -3.16302×10-6CH H1 6.46422×10-4-4.22876×10-6 6.88157×10-9CH H2 -3.32805×10-7 2.23160×10-9 -3.67713×10-12N 2 222 7.84980×10-3-3.98950×10-5 6.11870×10-8CO 2 333 2.05130×10-3 3.48880×10-5 -8.37030×10-8H 2 444 1.04711×10-3-3.64887×10-8 4.67095×10-9CH+ CH+ N 2 112 y =0.92+0.0013(T-270 CH+ CH+ CO 2 113 y = 0.92 CH+ CH+ H 2 114 y = 1.20 CH+ CH+CO1157.36748×10-3-2.76578×10-5 3.43051×10-8CH+ N 2+ N 2 122 y =0.92+0.0013(T-270 CH+ N 2+ CO 2 123 y =1.10 CH+ CO 2+ CO 2 133 y =0.92 N 2+ N 2+ CO 2 223 5.52066×10-3 -1.68609×10-5 1.57169×10-8N 2+ CO 2+ CO 2 2333.58783×10-3 8.06674×10-6 -3.25798×10-8其他非同类交互作用维利系由方程(C4求得: ijk ijk y C =3/1(kkk jjj iii C C C (C4(C4式中ijk y 由(C5~(C8给出:92.0133113==y y (C620.1114=y (C710.1123=y (C8式中符号:H ——摩尔发热量,单位:MJ ·kmol -1x ——组分的摩尔分数CH ——等价烃类 CO ——一氧化碳 CO 2——二氧化碳 H 2——氢气 N 2——氮气m ρ——摩尔密度,单位: kmol -1·m 3p ——绝对压力,单位:MPaR ——摩尔气体常数,其值为0.008314510 m 3·kmol -1K -1 T ——热力学温度,单位:K2.用AGA NX-19公式计算天然气压缩因子的方法天然气超压缩系数Fz 是因天然气特性偏离理想气体定律而导出的修正系数,其定义为1Z ZnFz =………………………………………………………(3 式中: Zn —天然气在标准参比条件下的压缩因子;Z1 —天然气在操作条件下的压缩因子。
用于计量的天然气压缩因子计算方法比较[1]
![用于计量的天然气压缩因子计算方法比较[1]](https://img.taocdn.com/s3/m/9987d237a32d7375a41780a2.png)
N G03 0. 25 0. 60 96. 50 1. 75 0. 40 0. 10 0. 10 0. 10 0. 10 0. 10
N G04 0. 56 0. 52 94. 53 0. 96 1. 55 0. 30 0. 79 0. 22 0. 19 0. 24 0. 14
N G05 N G062)
第 20 卷第 5 期 天 然 气 工 业 集输工程
用于计量的天然气压缩因子计算方法比较
张 福 元3
(西南油气田公司天然气计量检测中心)
张福元. 用于计量的天然气压缩因子计算方法比较. 天然气工业 ,2000 ;20 (5) :73～76 摘 要 天然气压缩因子或超压因子计算结果的准确性直接影响天然气流量计量的准确性 。当前国内天然 气计量界广泛使用 A GANX219〔1〕,A GA8 号报告 , ISO 1221321997 三种天然气压缩因子计算方法标准 。文章研究了 这三种天然气压缩因子计算方法标准 ,并编写了 N GZCWIN 天然气压缩因子计算软件 ,通过对不同气样和不同温 度 、压力条件的计算 ,比较了三种计算方法的差别 ,并对这些计算方法的应用范围和不确定度提出了看法 。 主题词 天然气 计量 压缩系数 计算 方法 分析
表 2 A GA8 号报告和 ISO 12213 的适用范围
项 目
A GA8 号报告
ISO 12213
管输范围 扩展范围 管输范围 扩展范围
压 力 (MPa) 0～12 0～280 0～12 0～651)
温 度 ( ℃) - 8～65
相对密度
0. 554 ～0. 87
高位发热量 18. 7 (MJ/ m3) ～45. 1
天然气压缩因子计算方法简介
1. A GA8 号报告 在 A GA8 号报告 1994 年版中〔2〕,提供了以组成
