多种音响集成块资料及应用电路图
3.1.4 音响集成电路_怎样识读电子电路图_[共12页]
![3.1.4 音响集成电路_怎样识读电子电路图_[共12页]](https://img.taocdn.com/s3/m/0bb9fcd7a6c30c2258019e79.png)
电子电工经典畅销图书专辑怎样识读电子电路图134（7）恒流源集成稳压器还可以用作恒流源。
图3-32所示为78××稳压器构成的恒流源电路，其恒定电流I o 等于78××稳压器输出电压与R 1的比值。
3.1.4 音响集成电路音响集成电路是指专门应用于音响领域的集成电路，包括音频前置放大器、功率放大器、中频放大器、高频及变频电路、立体声解码器、频率均衡电路、音量音调平衡控制电路、环绕声处理电路，以及单片收音机或录音机集成电路等，其中前置放大器和功率放大器在音响电路以外的场合也能够应用，具有一定的通用性。
音响集成电路的主要作用是在音响设备中完成放大、解码等信号处理任务。
1．前置放大集成电路前置放大集成电路的作用是电压放大。
（1）单声道电压放大图3-33所示为采用集成电路HA1406构成的低噪声音频前置放图3-33 音频前置放大电路图3-32 恒流源电路集成电路的性能特点与作用 135 第 3 章大器电路，输入信号通过耦合电容C 1从③脚输入集成电路IC 1，进行电压放大后从⑦脚输出。
R 2、R 3、C 4组成反馈网络。
该电路电压增益53.5dB ，最大输出电压0.7V 。
（2）双声道电压放大图3-34所示为双声道（立体声）音频前置放大器电路，集成电路IC 1为LA3161，其内含两个完全一样的、互相独立的音频放大器，分别用于左、右声道电压放大。
①、⑧脚分别为左、右声道的输入端，③、⑥脚分别为左、右声道的输出端。
R 2、R 3、C 6和R 6、R 7、C 10分别组成左、右声道的反馈网络。
每声道电压增益35dB ，最大输出电压1.3V ，通道分离度65dB 。
图3-34 双声道前置放大电路2．功率放大集成电路功率放大集成电路的作用是功率放大，其外电路特征是输出端直接连接扬声器等负载。
（1）OTL 功率放大。
经典再现__被音响界忽略的发烧集成功放块TDA2009
经典再现__被音响界忽略的发烧集成功放块TDA2009资深一些的音箱发烧友们大都接触过TDA2009这种功放集成块，它在早年间被广泛用在汽车收放机以及高端收录机中，单电源供电，最具风味的2X10W小功率功放集成块。
TDA2009典型应用电路见下图外围电路比较简单，但其音频表现却很不一般。
本电路由于省略了自举电路高频表现相对比TA7240、LA4440等功率模块有明显提升；自举电路的本质是提高增益，而TDA2009高达200K输入阻抗，以及100倍的闭环增益足以弥补没有自举电路带来的增益损失，并且可以不用加前置放大级。
由内部图（下图）可知TDA2009的输入级普遍应用的对称差分输入，而是单端甲类输入。
据说这种输入方式可以保留更多听感舒服的欧次谐波！许多著名发烧功都采用单端甲类输入设计，因此TDA2009是被音响界忽略掉的一款最发烧，最具风味的功放集成块一点也不为过。
TDA2009内部保护电路一应俱全，过流、过压、过热、浪涌电源保护以及输出断路保护样样不缺；由于是典型的OTL输出形式（输出端接有输出隔直流电容），因此开关机瞬间可以对喇叭起到保护作用，因此可省去喇叭保护电路。
TDA2009在推荐电源电压单直流23V工况下，每声道静态电流高达60毫安，比大家熟知的LM1875更偏向于甲类状态，所以小音量时音质更佳（交越失真很小）。
如果按两声道来算静态电流达120毫安之多，其发热量是不容忽视的，姑应配备较大的散热片。
TDA2009的功率带宽是80kHz，对比LM1875带宽是70kHz优势明显，谁的高频性能厉害显而易见。
要想进一步提高TDA2009芯片的高频转换速率，必须对输入、反馈、输出这三颗电解电容进行高频优化，具体作法是在这三颗电容上并联高品质无极性高频电容。
电源这边由于TDA2009A最大动态电流4.5A以上，两声道9A之多，为此整流滤波不可忽视，整流管最大电流参数至少要高于1N5401，滤波电容不能低于6800UF，这样最起码大音量时电源不至于拖后腿。
TDA2030A模块电路与资料
/一、TDA2030简介：TDA2030是许多音频功放产品所采用的Hi-Fi功放集成块。
它接法简单，价格实惠，使用方便，在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5个引脚，外型如同塑封大功率管，给使用带来不少方便。
TDA2030在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。
电源电压为±6～±18V。
输出电流大，谐波失真和交越失真小（±14V/4欧姆，THD=0.5%）。
具有优良的短路和过热保护电路。
其接法分单电源和双电源两种，如图3－3－2所示。
/二、集成音频功率放大器组装（一）电路组成与工作原理电路原理如图3-3-3，该电路由左右两个声道组成，其中W101为音量调节电位器，W102低音调节电位器，W103为高音调节电位器。
输入的音频信号经音量和音调调节后由C106、C206送到TDA2030集成音频功率放大器进行功率放大。
该电路工作于双电源（OCL）状态，音频信号由TDA2030的1脚（同向输入端）输入，经功率放大后的信号从4脚输出，其中R108、C107、R109组成负反馈电路，它可以让电路工作稳定，R108和R109的比值决定了TDA2030的交流放大倍数，R110、C108和R210、C208组成高频移相消振电路，以抑制可能出现的高频自激振荡。
图3-3-4为电源电路，为功放电路提供15-18V的正负对称电源。
/TDA2030为功率元件，使用过程中将会产生大量热量，要求安装到足够大的散热片上。
信号输入插座采用双孔莲花插座，功放输出插座和电源连接采用便于接线的接线端子。
其余元件的选择可以参见表3-3-2。
表3-3-2集成音频功放电路元件清单元件代号元件名称规格型号数量备注D1～D4二极管1N40074R101、R201电阻器RT1-0.25-1KΩ±5%2R102、R202电阻器RT1-0.25-10KΩ±5%2R103、R203电阻器RT1-0.25-1.5KΩ±5%2R104、R204电阻器RT1-0.25-5.6KΩ±5%2R105、R205电阻器RT1-0.25-1KΩ±5%2R106、R206电阻器RT1-0.25-1KΩ±5%2R107、R207电阻器RT1-0.25-33KΩ±5%2R108、R208电阻器RT1-0.25-47KΩ±5%2R109、R209电阻器RT1-0.25-300Ω±5%2R110、R210电阻器RT1-0.5-10Ω±5%2W101、W102、W103双联电位器50K3C1-C4电解电容器2200μF/25V4C5、C6涤纶电容0.1μF2C101、C201瓷片电容器4700pF2C102、C202瓷片电容器22nF2C103、C203瓷片电容器220nF2C104、C204瓷片电容器22nF2C106、C206电解电容器10μF2C107、C207电解电容器47μF2C108、C208涤纶电容0.1μF2AC12-15V7.62mm接线端子3位1选配IN2立式AV座2位1请用力插紧OUT7.62mm接线端子3位1选配IN 2.54mm插件座3位1选配散热片铝散热片23.5*15*25mm2IC1、IC2功放集成电路TDA2030A2螺丝钉IC 固定螺钉3mm 螺丝2PCB 板电路板98*85mm1电源符号印反了（三）电路安装与调试印板图如图3-3-5，元件分布图如图3-2-6，装配图如图3-2-7。
TDA2030的应用
TDA2030是德律风根生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。
如图1所示，按引脚的形状引可分为H型和V型。
该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。
并具有内部保护电路。
意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。
电路特点：∙外接元件非常少。
∙输出功率大，Po=18W(RL=4Ω)。
∙采用超小型封装（TO-220）,可提高组装密度。
∙开机冲击极小。
∙内含各种保护电路，因此工作安全可*。
主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。
应用要点：TDA2030具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，以保证5脚上的脉冲串维持在规定的幅度内。
热保护：限热保护有以下优点，能够容易承受输出的过载（甚至是长时间的），或者环境温度超过时均起保护作用。
与普通电路相比较，散热片可以有更小的安全系数。
万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=（当然还有Ptot）和Io就被减少。
印刷电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。
装配时散热片与之间不需要绝缘，引线长度应尽可能短，焊接温度不得超过260℃，12秒。
虽然TDA2030所需的元件很少，但所选的元件必须是品质有保障的元件。
TDA2030A是目前性价比最高的功放集成块之一，内部有完善的过载及过热保护，是入门级功放制作的绝佳选择。
TDA2030A的工作电压范围较广，从±6～±22V 都可以正常工作，输出功率可达18W，而且外围线路简单，制作起来非常容易，可以说是一装就响。
下图是TDA2030A的应用电路：TDA2030A应用电路图感光板做的电路板： 1块2200U/25V滤波电容2个进口0.1u CBB电容：4个进口1u CBB电容：2个680欧金属膜电阻：2个22K金属膜电阻：4个1欧金属膜电阻 2个小体积22u电容： 2个IN4001二极管：4个TDA2030A：2个4A/600V整流桥堆 1个套件装配说明： 1份TDA2030A中文资料一，极限参数参量符号参数数值单位VS 最大供电电压 ±22 VVi 输入 VSVi 差分输入 ±15 VIO 最大输出电流 3.5 APTOT 最大功耗 20 WTSTG ，TJ 存储和结点的温度 -40 to +150 ℃。

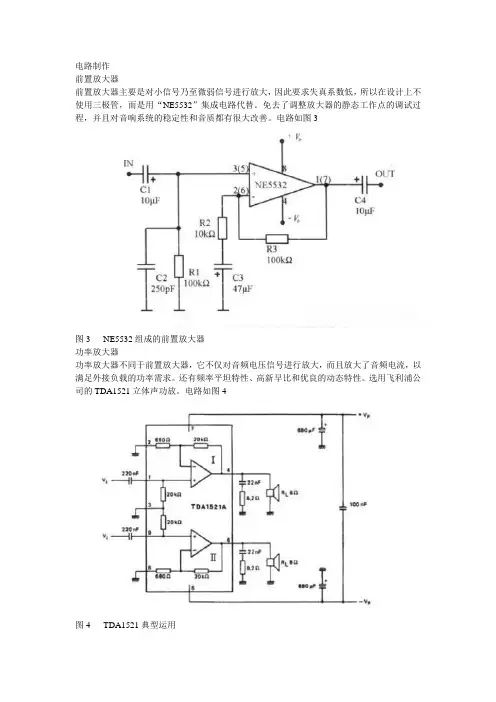

5.1音响系统电路图
电路制作
前置放大器
前置放大器主要是对小信号乃至微弱信号进行放大，因此要求失真系数低，所以在设计上不使用三极管，而是用“NE5532”集成电路代替。
免去了调整放大器的静态工作点的调试过程，并且对音响系统的稳定性和音质都有很大改善。
电路如图3
图3 NE5532组成的前置放大器
功率放大器
功率放大器不同于前置放大器，它不仅对音频电压信号进行放大，而且放大了音频电流，以满足外接负载的功率需求。
还有频率平坦特性、高新早比和优良的动态特性。
选用飞利浦公司的TDA1521立体声功放。
电路如图4
图4 TDA1521典型运用
多频段频率均衡器
为达到完美音质的控制，可采用多频段频率进行调控，采用东芝公司的TA7796。
电路如图5
图5 双片TA7796
分频器
为了让音质完美显现必须将放大的信号分出高音和低音部分分别输出。
电路如图6
图6 分频器
环绕立体声处理器
通过环绕立体声使听众更具临场感，仿佛被来自不同方向的声音所包围。
电路如图7
图7 uPC1891环绕声处理器。
TA7232P双音频功率放大集成电路图
TA7232P双音频功率放大集成电路图技术来源：电子市场发布时间：2008-2-27 5:33:22TA7232P是日本东芝公司生产的双声道音频功率放大集成电路，多应用于立体声收放机、组合音响等电路中作功率放大。
1.TA7232P内电路方框图及引脚功能TA7232P集成块内电路主要由两路功能相同的音频功率放大电路为主构成，其集成块的内电路方框图及组成双声道的典型应用电路如图1所示。
该IC采用单列12脚直插式封装，其集成电路的引脚功能及数据见表1所列。
表1TA7232P集成电路的引脚功能及数据2.TA7232P主要电参数TA7232P集成电路工作电源电压范围为3.5-12V，典型工作电压为6V或9V。
(1)极限使用条件。
T a=25℃时，电源电压Vccc=l6V;输出电流Io=2A(单信道);允许功耗PD=l2.5W。
(2)主要电参数。
在Vcc=9V，RL=4Ω,Rg=600Ω，f=1KHz，T a=25℃条件下，有以下电参数。
静态电流I(CQ) 最大值为45mA，典型值为22mA。
电压增益GV 当Rf=l5OΩ时的最大值为46.5dB，最小值为42.5皿，典型值为44。
5dB。
输出功率Po 当THD=l0%时，最小值为1.8W，典型值为2.2W;BTL时的典型值为5.5W。
谐波失真THD 当Po=lW时的最大值为0.1%，典型值为0.2%。
输入阻抗Zi 典型值为20KΩ。
输出噪声V(NO) 当Rg=10KΩ，BW=5OHz~2OKHz也时的最大值为0.8mV，典型值为03mV。
3.TA7232P典型应用电路TA7232P集成电路具有外接元件少，电源电压范围宽、纹波抑制能力强等特点，可组成双声道或BTL 电路。
其集成块组成双声道时的典型应用电路如图1所示，组成BTT时的典型应用电路如图2所示。
4.电路工作过程以图1电路为例，左、右声道音频信号从⑤、⑧脚送入两路功放电路信号输入端，经功率放大后的信号从②、(11)脚输出，经输出耦合电容耦合后去推动扬声器发声。
4558音调电路图（第1页）
4558音调电路图（第 1页）
概述: 该页主题为4558音调电路图的图片集,内容包含有带音调双22w低音炮电路,这个电路能否 给4558用, 这个电路是从低音炮抄来的,当时忘记什么接线了,ic为4558d,几款品质极佳的音调电 路图介绍等等...
带音调双22w低音炮电路 这个电路能否给4558用 这个电路是从低音炮抄来的,当时忘记什么接线了,ic为4558d 几款品质极佳的音调电路图介绍 本文图片内容主题:4558音调电路图 4558前级电路图 电路图 4558前级 电路 电路图 电子 原理图 793_469 从音量调节到音调板r,l双声道信号经jrc4558d放大后再输入到音调电路. 电路 电路图 电子 原理图 900_704 低音放大电路4558有源2.1音箱电路 求张由4只tda2030/2.1低音炮电路图, 不要4558或5532那种. 4558d前置放大电路图 为了便于检修,根据实物绘出有关电路图,供读者参考.
TDA2030A BT大功率功放低音炮电路图
TDA2030A BT大功率功放低音炮电路图此功放是以集成电路TDA2030为中心组成的功率放大器，具有失真小、外围元件少、装配简单、功率大、保真度高等特点，很适合无线电爱好者和音响发烧友自制!套件采用4个TDA2030A组成双通道的BTL电路。
套件所用的电阻为金属膜电阻，小电解电容使用22UF，两个大滤波电容为4700UF/25V（实测耐压可达40v左右）小体积电解电容，其它电容采用金属化CBB无极性电容。
电路板设计精良，噪音小，美观大方，一推出就得到广大网友的喜爱。
既然是DIY 产品，就存在升级的地方，比如说将TDA2030A代换成1875表现可能会更出众。
之所以本站没有选用1875的原因是它的成本太高啦！“不惜成本，只求效果”的烧友可以将本板继续DIY一套音响成百上千是很正常的事！TDA2030A是目前性价比最高的功放集成块之一，内部有完善的过载及过热保护，是入门级功放制作的绝佳选择。
TDA2030A的工作电压范围较广，从±6～±22V都可以正常工作。
今天就让我们用TDA2030A来做一款BTL功放。
BTL电路的特点就是在相同的供电电压下，可以得到较普通功放两倍以上的输出功率（这一点音响爱好者都是知道的）。
下图为TDA2030A BTL功放的电路图，在±16V供电的时候可输出34W的功率，想获得更大的输出功率可提高供电电压，但最高不可超过±22V。
TDA2030A BTL电路套件实物图及原理图和电源电路：其中的一个通道，立体声只需做两个同样的电路就可以了。
制作过程:只要跟着一步一步将所需元件装上去，保管一装就OK，无需任何的调试。
先安装电阻和跳线，电阻全部为金属膜电阻。
接着是四个22U/25V和两个10U/50V的电容，电容为电解电容。
还有四个0.1U 以及两个1U的汤姆逊金属化CBB无极性电容。
虽然这些电容较普通电容贵上不少，但高品质的电容换来的是稳定的性能以及较高的信噪比，声音更加圆润顺耳，到主角TDA2030A上场了，一共用了四个TDA2030A，每两个组成一个通道的BTL电路。
