断路器控制回路
1．安装单位和屏内设备
（1）设备所属安装单位及其编号。 设备上必须标以安装单位的编号，安装单位的编号用罗 马数字Ⅰ、Ⅱ、Ⅲ等来表示，当屏中只有一个安装单位 时，直接用数字表示设备编号。 例如：屏上有两条线路的二次设备，第一条线路的二次 设备叫做I安装单位，第二条线路的二次设备叫做Ⅱ安装 单位。 （2）设备的顺序号。对同一个安装单位内的设备应按从 右到左（从屏背面看）、从上到下的顺序编号如I1、I2、 I3等, 见图8-19。当屏中只有一个安装单位时，直接用数 字编号如1、2、3等。
二、”穿越原则”和“对面原则”的基本概念
I．“穿越原则”的概念 “穿越原则”是指每一条连接导线的两端标以相 同的标号，并与展开图上相应的回路标号一致。配 电装置间隔内的安装接线图就采用这种原则标号。 “穿越原则”的主要缺点是从导线已知的一端不 能判断另一端接至何处．因而，在安装、调试时， 很不方便。这种方法适用于设备较少、接线简单的 场合。 2．“对面原则”的概念 “对面原则”是指每一条连接导线的任一端标以 对侧所接设备的标号或代号，故同一导线两端的标 号是不同的，并与展开图上的回路标号无关。这种 方法很容易查找导线的去向，从已知的一端便可知 另一端接至何处。“对面原则”应用很广，例如， 控制屏和保护屏后接线图就是采用这种标号原则。
仿真变电运行培训班
二次回路部分
第一讲 第二讲 第三讲 第四讲 第五讲 第六讲
二次回路的基本知识 断路器控制回路 自动重合闸装置（ARD） 备用电源自动投入装置（APD） 中央信号回路 二次回路的故障排查基础
第一讲 二次回路的基本知识
二次回路和二次设备是为一次服务的，它 是对一次设备进行保护、控制、测量及监视。 断电保护是按由断路器分割成的电气单元 来配置的，相应的控制、测量及监视也是按对 应的断路器配置。每一个电气单元都有对应的 一套二次回路接线图。 与一次接线相比，二次回路接线图种类较 多，而且比较复杂。所以要了解各种图纸的不 同用途，掌握其表达的不同意义，按一定的顺 序识图。
第一讲 二次回路的基本知识
一、二次回路图的阅读方法 二次回路图的逻辑性很强，在绘制时遵 循着一定的规律。看图时若能抓住此规律就 很 容易看懂。阅图前首先应弄懂该张图纸所 绘制的继电保护、装置的动作原理、功能以 及图纸上所标符号代表的设备名称，然后再 看图纸。
1．看图的基本要领 (1)先交流。后直流。这一点是指先看二次接线图的交流 回路，把交流回路看完弄懂后．根据交流回路的电气量以 及在系统中发生故障时这些故障量的变化特点，向直流逻 辑回路推断。再看看直流回路。一般来说，交流回路比较 简单，容易看懂。 (2)交流看电源，直流找线圈。这一点是指交流回路要从 电源入手。交流回路由电流回路和电压回路两部分组成， 先找出它们是由哪些电流互感器或哪一电压互感器来的? 在两种互感器中传变的电流或电压量起什么作用?与直流回 路有什么关系?这些电气量是由哪些继电器反应出来的？它 们的符号是什么?然后再找与其相应的触点回路。这样就把 每组电流互感器或电压互感器的二次回路中所接的每个继 电器一个个地分析完。看它们都用在什么回路?跟哪些回路 有关?在头脑中有个轮廓，再往后就容易看了。
(3)抓住触点不放松，一个一个全查清。就是 说，找到继电器的线圈后，再找出与之相应 的触点，根据触点的闭合或开断引起回路变 化的情况，再进一步分析。直至查清整个瞒 回路的动作过程。 (4)先上后下，先左后右，屏外设备一个也不 漏。这个要领主要是针对端子排图和屏后安 装图而言。看端子排图一定要配合展开图来 看。
(9)常用的回路都是固定的编号，如断路器的跳闸回 路是33等，合闸回路是3等。 (10)交流回路的标号除用三位数外，前面加注文字 符号，交流电流回路使用的数字范围是400—599， 电压回路为600－799；其中个位数字表示不同的回 路；十位数字表示互感器的组数(即电流互感器或电 压瓦感器的组数)。回路使用的标号组，要与互感器 文字符号前的“数字序号”相对应。如：Ｕ(A)相 电流互感器１TA的回路标号是U41l—U419；Ｕ(A) 相电压互感器2TV的回路标号为Ｕ621一U629。 展开图上凡与屏外有联系的回路编号．均应在 端子排图上占据一个位置。单纯看端子排图是看不 出个究竟的。它仅是一系列的数字和符号的集合， 把它与展开图结合起来看．就知道它的连接回路了。
三、接线端子的表示方法
盘、柜外的导线或设备与盘、柜内的二 次设备相连时，必须经过端子排。端子排由 专门的接线端子板组合而成。 在接线图中，端子排中各种型式端子板 的符号标志如下页图所示。端子排的项目代 号为x，端子前缀符号为“：”。实际上，所 有设备上都有接线端子，其端子代号应与设 备上端子标志一致。如果设备的端子没有标 志时，应在接线图上标示端子代号。
2．阅读展开图要领 (I)直流母线或交流电压母线用粗线条表示，以区别 于其它回路的联络线。 (2)继电器和每一个小的逻辑回路的作用都在展开 图的右侧注明。 (3)展开图中各元件用国家统一的标准图形符号和 文字标号表示，继电器和各种电气元件的文字符号 与相应原理接线图中的文字符号应一致。了解电路 图中所用设备的图形符号及文字标号代表的意义很 重要。 (4)继电器的触点和电气元件之间的连接线段都有 数字编号(称回路标号)，便于了限回路的用途和性 质，以及根据标号能进行正确的连接，以便安装、 施工、运行和检修。
(5)同一个继电器的文字符号与其本身触点的文字 符号相同。 (6)各种小母线和辅助小母线都有标号，便于了解 该回路的性质。 (7)对于展开图中个别的继电器，或该继电器的触 点在另一张图中表示．或在其它安装单位中有表示， 都在图纸上说明去向，并用虚线将其框起来，并对 任何引进触点或回路也要说明来处。 (8)直流正极按奇数顺序标号，负极回路则按偶数 顺序编号。回路经过元件(如线圈、电阻、电容等)， 其标号也随之改变。（所谓等电位原则）
断路器控制回路接线课件
总结词
辅助触点故障会导致断路器的状态无法正确 反馈，影响对电力系统的监控和管理。
详细描述
当辅助触点出现故障时，应首先检查辅助触 点的接线是否良好，以及触点是否有接触不 良或烧毁现象。如果发现触点存在问题，应 及时进行处理。如果问题依然存在，可能需 要更换辅助触点或对整个控制回路进行检修。
04
断路器控制回路的展展望
THANKS
感
跳闸线圈故障
总结词
跳闸线圈故障会导致断路器无法正常分 闸，严重时可能引发安全事故。
VS
详细描述
当跳闸线圈出现故障时，应首先检查跳闸 线圈的接线是否良好，以及线圈是否有烧 毁或短路现象。如果发现线圈存在问题， 应及时进行处理。如果问题依然存在，可 能需要更换跳闸线圈或对整个控制回路进 行检修。
辅助触点故障
详细描述
通过网络化控制，可以实时获取断路 器的运行数据和故障信息，实现远程 诊断和维护。此外，通过网络还可以 实现多个设备之间的联动和控制，提 高系统的整体性能。
集成化控制
总结词
集成化控制将多个断路器及其控制回路集成到一个系统中，实现统一管理和协调控制。
详细描述
集成化控制可以简化系统结构，提高设备的互操作性和可维护性。同时，集成化控制还 可以实现资源共享和优化配置，降低系统的整体成本。
远动控制方式
总结词
远程控制，自动化程度高
详细描述
远动控制方式是通过远程信号传输实现对断路器的控制。这种方式可以实现远程 监控和控制，自动化程度较高，适用于大型设备和复杂的电力系统。
综合自动化控制方式
总结词
高度集成，智能化管理
详细描述
综合自动化控制方式是将断路器控制回路与其他自动化系统集成在一起，实现智能化管理和控制。这 种方式可以实现自动化、智能化和高效的控制和管理，适用于现代化电力系统和高可靠性要求的应用 场景。
高压断路器的控制回路
对于强电控制，按其控制特点，又可分为远方控制和就地控制。
断路器的控制方式
5.1 概述
QF的操作机构是QF本身附带的合、跳闸传动装置，它用来使QF合闸或维持闭合状态，或使QF跳闸。
在操作机构中均设有合闸机构、维持机构和跳闸机构。
2 断路器的操作机构
弹簧操作机构是靠预先储存在弹簧内的位能来进行合闸的机构。
202X
单击此处添加副标题内容
发电厂及变电站 二次回路 5
汇报日期
汇报人姓名
202X
单击此处添加副标题内容
第5章 高压断路器的控制回路
汇报日期
汇报人姓名
发电厂和变电站内，按控制方式对QF的控制可分为一对一控制和一对N的选线控制。
按其操作电源的不同，又可分为强电控制和弱电控制。强电控制电压一般为110ｖ和220ｖ，弱电控制电压为48ｖ及以下。
液压操作机构是靠压缩气体（氮气）作为能源，以液压油作为传递媒介来进行合闸的机构。
气动操作机构是以压缩空气储能和传递能量的机构。
电磁操作机构是靠电磁力进行合闸的机构。
2 断路器的操作机构
操作机构的合闸线圈和跳闸线圈都是按短时通过电流设计的，在手动（或自动）跳、合闸操作完成后，应立即自动解除命令脉冲，断开跳、合闸回路，避免线圈长时间带电而烧毁。
3 对断路器控制回路的基本要求
断路器基本跳合闸控制回路
断路器控制回路（灯光监视）
防跳跃的断路器控制回路
小结： QF控制电路 如何满足基本要求？
实现跳合闸线圈短时通电要求—— 依靠QF的辅助触点： 常开——动合 常闭——动断
防跳——依靠机械、电气防跳装置。
手动操作——SA或按钮 自动操作——措施。
QF可以用控制开关进行手动跳闸与合闸，也可以由继电保护装置和自动装置进行自动跳闸与合闸。
断路器控制回路
二、断路器控制回路的基本要求（2）
3）能监视电源及下次操作时分闸回路的完整性， 对重要元件及有重合闸功能、备用电源自动投入 的元件，还应监视下次操作时合闸回路的完整性；
4）有防止断路器多次合闸的“跳跃”闭锁装置； 5）控制回路的的接线力求简单可靠，使用电缆最
少。
电气二次回路
断路器控制回路

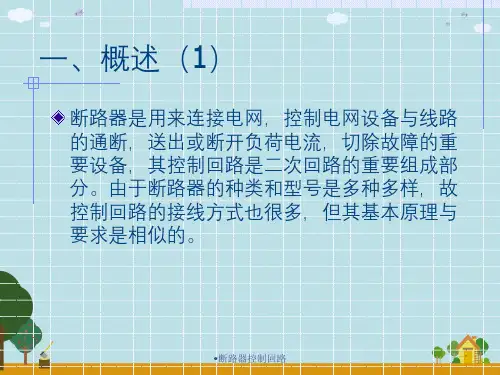

一、概述（1）
• 断路器是用来连接电网，控制电网设备与线路的 通断，送出或断开负荷电流，切除故障的重要设 备，其控制回路是二次回路的重要组成部分。由 于断路器的种类和型号是多种多样，故控制回路 的接线方式也很多，但其基本原理与要求是相似 的。
一、概述（2）
• 断路器的控制回路按其操作方式可分为按对象操 作和选线操作；按控制地点可分为集中控制和就 地控制；按跳合闸回路监视方式可分为灯光监视 和音响监视；按操作电源种类可分为直流操作与 交流操作等等。
பைடு நூலகம்
二、断路器控制回路的基本要求（1）
• 断路器控制回路的基本要求 • 断路器的控制是通过电气回路来实现的，为此，必须有
相应的二次设备，在控制室的控制屏上应有能发出跳合 闸命令的控制开关（或按钮），在断路器上应有执行命 令的操作机构，并用电缆将它们连接起来。断路器的控 制回路应满足下列要求： 1）能进行手动跳、合闸和由继电保护与自动装置（必要时） 实现自动跳、合闸，并在跳、合闸动作完成后，自动切 断跳合闸脉冲电流（因为跳、合闸线圈是按短时间带电 设计的）； 2）能指示断路器的分、合闸位置状态，自动跳、合闸时应 有明显信号；
断路器控制回路超详细讲解
断路器控制回路超详细讲解断路器控制回路是电力系统中非常重要的组成部分，它用于控制断路器的开启和关闭。
断路器控制回路可以分为两种类型：直接控制和间接控制。
直接控制是指断路器的操作直接由控制回路控制，而间接控制是指断路器的操作由其他装置控制，例如继电器。
直接控制回路包含的元件和电路直接控制回路是指通过控制线圈直接控制断路器的开启和关闭。
控制线圈是一个感应电磁铁，当通过线圈的电流变化时，它将产生磁场，这将导致断路器的操作。
直接控制回路通常包括下列元件：1. 电源：电源为控制电路提供电能。
电源可以是电池、发电机或从电网中提取的电能。
2. 保险丝：保险丝用于保护控制线圈不被短路电流损坏。
3. 控制变压器：控制变压器是一个特殊的变压器，用于将控制电路的电压变换为适合线圈的电压。
4. 控制线圈：控制线圈是一个感应电磁铁，将通过线圈的电流变化而导致磁场的变化。
5. 开关：开关通常由手动或自动控制，用于将电源连接或断开控制电路，以控制开启或关闭断路器。
6. 控制信号：控制信号可以来自其他控制设备或监测系统，例如继电器或保护装置。
间接控制回路包含的元件和电路间接控制回路也被称为电动机驱动控制回路。
它是另一种常用的断路器控制回路，常用于大型电力系统。
间接控制回路包含以下元件：1. 电源：电源为电机提供能量。
2. 控制装置：控制装置可以是手动或自动的，通常由计算机控制。
3. 开关：开关用于控制电机的开启和关闭。
4. 电动机：电动机通常由直流电机驱动，它们具有高扭矩和低速度特性，非常适用于卡住和复位操作。
5. 速度控制器：速度控制器用于控制电动机的转速，它通常是一个带有反馈的控制循环。
6. 快速制动器：快速制动器用于停止电动机的运转，通常由电阻器、电容器和刹车装置组成。
断路器控制回路的工作原理当通过控制线圈的电流增加时，它将产生磁场，并将吸引磁芯以打开断路器。
当线圈的电流减小时，磁芯将向回弹，关闭断路器。
控制信号可以来自其他控制设备或监测系统，例如继电器或保护装置。
断路器控制回路的基本要求
断路器控制回路的基本要求一、引言断路器控制回路是现代电力系统中的重要组成部分，它负责在电力系统中控制和保护电路的正常运行。
断路器控制回路的设计和要求直接关系到电力系统的安全可靠运行。
本文将从多个方面探讨断路器控制回路的基本要求。
二、断路器控制回路的作用和组成断路器控制回路主要用于控制电力系统中的断路器，以实现对电路的开关和保护功能。
它由多个组成部分组成，包括信号输入模块、处理逻辑单元、驱动电路和断路器等。
2.1 信号输入模块信号输入模块用于接收来自电力系统的信号，并将其转换为数字信号或模拟信号输入给处理逻辑单元。
这些信号主要包括开关信号、保护信号和故障信号等。
2.2 处理逻辑单元处理逻辑单元是断路器控制回路的核心部分，主要负责逻辑运算、判断和决策。
它根据接收到的信号进行处理，并根据设定的逻辑关系来控制断路器的操作。
2.3 驱动电路驱动电路用于将处理逻辑单元输出的控制信号转换为断路器操作所需的电信号。
它可以将低电平信号转换为高电平信号，以满足断路器的控制要求。
2.4 断路器断路器是控制回路的最终执行部分，它根据驱动电路提供的控制信号，对电路进行断开或闭合操作。
断路器具有快速、可靠地进行开关操作的能力，以及对电路故障进行保护的功能。
三、断路器控制回路的基本要求断路器控制回路的设计应满足以下基本要求，以确保电力系统的安全可靠运行。
3.1 功能可靠性断路器控制回路应能够准确、可靠地控制和保护电路。
在接收到开关信号、保护信号或故障信号后，处理逻辑单元应能够进行相应的逻辑判断，并产生正确的控制信号。
驱动电路应能够准确地将控制信号转换为断路器操作所需的电信号。
断路器应能够快速地进行开关操作，并正常地执行保护功能。
3.2 灵活性和可扩展性断路器控制回路的设计应具有一定的灵活性和可扩展性。
它应能够适应不同类型的断路器和电力系统，并能够满足不同的控制要求。
同时，它应具备良好的兼容性，以便与其他系统进行联动控制。
3.3 安全性和稳定性断路器控制回路应具备高度的安全性和稳定性。
断路器控制回路
三、基本断路器控制回路（9）
接于分闸回路的TBJ电流线圈，要求其在分闸时造成的 压降要小，规程规定不能大于控制电源额定电压的5％， TBJ继电器的动作电流则不能大于分闸电流的50％，保 证TBJ在分闸过程中可靠动作。在有些断路器中已经考 虑了防跳回路，它一般是有电压型继电器来完成防跳 功能的，但操作箱中的防跳回路与断路器中的防跳回 路一般不能同时使用，如果同时使用，断路器中的防 跳继电器可能会造成因“寄生”回路而自保持，无法返回。 至于是拆除操作箱中的防跳回路，还是拆除断路器器 中的防跳回路要视操作箱与断路器中的具体接线。
与三相操作机构相比，分相操作机构每相都有一个分、 合闸回路，图15－4还有双组跳圈，第一组为Y2LA、 Y2LB、Y2LC，与合闸线圈共用一组电源，第二组为 Y3LA、Y3LB、Y3LC，单独用另一组电源。除此以外， 每各跳闸回路都有一套三相不一致保护，如第一组电 源中由一组常开及一组常闭辅助接点S1LA、S1LB、 S1LC，继电器K16、K61及复归按钮S4组成，第二组电 源中由一组常开及一组常闭辅助接点S1LA、S1LB、 S1LC及继电器K64、K63、复归按钮S4组成。另外该操 作回路还有完善的压力闭锁、报警回路，当操作机构 的压力及SF6压力出现异常时，能可靠闭锁断路器的分 合闸回路。
•断路器控制回路
三、基本断路器控制回路（8）
接入防跳继电器后，当断路器手动分闸或保护 装置跳闸时，都有跳闸电流流过TBJ的电流线 圈，这时合闸回路TBJ的常闭接点分开，合闸 回路不同，如果合闸信号没有复归，将通过 TBJ的常开接点使TBJ的电压线圈得电，使其自 保持，直到合闸信号返回。这样TBJ就起到了 防止断路器反复分、合闸的作用。
•断路器控制回路
五、分相操作断路器的控制回路（1）
电气接线原理之断路器控制回路接线PPT课件
复杂多样、要求高
详细描述
工厂的电气系统相对复杂，需要满足各种生产设备和机械的控制需求，因此对断 路器控制回路接线的要求较高。在接线过程中，需要考虑多种因素，如负载类型 、电流大小、控制逻辑等，以确保电气系统的正常运行和安全。
某工厂断路器控制回路接线案例
总结词
规模大、负载重
详细描述
工厂的电气系统规模较大，需要控制各种大型设备和生产线，因此断路器控制回路需要承受较大的电流和电压。 在接线过程中，需要选用合适的电线和电缆，并确保接线牢固可靠，以防止电流过大导致线路过热或松动脱落。
监测电路状态
断路器控制回路还能够实时监测电路的状态，包括电流、电 压、功率等参数，为电力系统的运行和维护提供重要的参考 信息。
断路器控制回路的组成
控制电源
为断路器控制回路提供电源，确保回路能够正 常工作。
控制开关
用于控制断路器的分闸和合闸操作，可以通过 手动或自动方式进行控制。
继电器
用于接收控制信号并传递给断路器，同时实现 对电路状态的监测和保护。
某工厂断路器控制回路接线案例
总结词
严格遵循标准、注重安全
详细描述
工厂的电气系统必须严格遵循国家和行业的标准与规范，以确保安全可靠。在断路器控制回路接线过 程中，需要使用符合标准要求的设备和材料，并确保接线的工艺和质量达到标准要求。同时，还需要 进行定期的检查和维护，以确保电气系统的正常运行和安全。
通过操作手柄或按钮，直 接驱动断路器的执行机构 进行闭合或断开操作。
自动操作
通过预设的逻辑控制或传 感器信号，自动驱动断路 器的执行机构进行闭合或 断开操作。
远程操作
通过远程控制信号或通讯 协议，对断路器进行远程 闭合或断开操作。
断路器控制回路工作原理
断路器控制回路工作原理嘿，朋友们！今天咱来聊聊断路器控制回路工作原理这档子事儿。
咱就说这断路器啊，那可是电路里的大功臣！它就像一个特别厉害的卫士，时刻守护着电路的安全。
你想想看，电流就像一群调皮的小孩子，在电路里跑来跑去。
有时候呢，可能会出现一些意外情况，比如电流突然变得特别大，这要是不管，那可就要出大乱子啦！这时候，断路器就该出马啦！断路器控制回路呢，就像是这个卫士的大脑和神经系统。
它得时刻保持警惕，一旦发现电流有啥不对劲，马上就发出指令，让断路器“咔嗒”一声跳闸，把电路给断开，避免危险发生。
它里面有好多小零件和线路呢，就像一个复杂的小迷宫。
这些小零件和线路相互配合，可神奇啦！比如说，有检测电流大小的传感器，它就像一双敏锐的眼睛，时刻盯着电流的变化。
还有那些控制开关啊，就像是指挥官，下达着各种指令。
咱再打个比方，这断路器控制回路就像是一场精彩的魔术表演。
魔术师就是那些小零件和线路，它们通过巧妙的配合，变出各种神奇的效果，让电流乖乖听话。
当电流正常的时候，控制回路就安安静静地待着，啥也不做。
可一旦有风吹草动，它立马就行动起来，迅速而果断。
你说这控制回路是不是特别重要？要是没有它，那电路可就乱套啦！家里的电器可能会突然坏掉，工厂里的机器可能会出故障，那损失可就大啦！所以啊，我们可得好好感谢这些小小的控制回路，它们虽然不起眼，但却默默地为我们的生活和工作保驾护航呢！它们就像是一群默默奉献的英雄，不声不响地守护着我们的用电安全。
怎么样，现在是不是对断路器控制回路工作原理有了更清楚的认识啦？是不是觉得这些小玩意儿特别神奇？下次再看到断路器的时候，可别忘了它背后还有这么一套厉害的控制系统在默默工作哦！。
断路器控制回路
断路器控制回路在发电厂和变电站中对断路器的跳、合闸控制是通过断路器的控制回路以及操动机构来实现的。
控制回路是连接一次设备和二次设备的桥梁，通过控制回路，可以实现二次设备对一次设备的操控。
通过控制回路，实现了低压设备对高压设备的控制。
一、控制信号传送过程（一）常规变电站控制信号传输过程某线路高压开关控制信号传递过程由上图可以看出，断路器的控制操作，有下列几种情况：1主控制室远方操作：通过控制屏操作把手将操作命令传递到保护屏操作插件，再由保护屏操作插件传递到开关机构箱，驱动跳、合闸线圈。
2就地操作：通过机构箱上的操作按钮进行就地操作。
3遥控操作：调度端发遥控命令，通过通信设备、远动设备将操作信号传递至变电站远动屏，远动屏将空接点信号传递到保护屏，实现断路器的操作。
4开关本身保护设备、重合闸设备动作，发跳、合闸命令至操作插件，引起开关进行跳、合闸操作。
5母差、低频减载等其他保护设备及自动装置动作，引起断路器跳闸。
可以看出，前三项为人为操作，后两项为自动操作，因此断路器的操作据此可分为人为操作和自动操作。
根据操作时相对断路器距离的远近，可分为就地操作、远方操作、遥控操作。
就地通过开关机构箱本身操作按钮进行的操作为就地操作，有些开关的保护设备装在开关柜上，相应的操作回路也在就地，这样通过保护设备上操作回路进行的操作也是就地操作，保护设备在主控室，在主控室进行的操作为远方操作，通过调度端进行的操作为遥控操作。
（二）综自站控制信号传输过程某线路高压开关控制信号传递过程操作方式与常规变电站相比，仅在远方操作和遥控操作时不同。
在主控室内进行远方操作，一般是通过后台机进行，操作命令传达到测控装置，启动测控装置跳、合闸继电器，跳、合闸信号传递到保护装置操作插件，启动操作插件手跳、手合继电器，手跳、手合继电器触点接通跳、合闸回路，启动断路器跳、合闸。
当后台机死机或其它原因不能操作时，可以在测控屏进行操作。
遥控操作由调度端（或集控站端）发送操作命令，经通讯设备至站内远动通讯屏，远动通讯屏将命令转发至站内保护通讯屏，然后保护通讯屏将命令传输至测控屏，逐级向下传输。
高压断路器的控制回路讲解
02 控制回路硬件组成与原理
电源模块及供电方式选择
电源模块类型
根据控制回路需求选择合适的电源模 块，如直流电源、交流电源等。
供电方式选择
确定电源模块的供电方式，如独立电 源供电、电网供电或备用电源供电等 。同时，考虑电源稳定性、抗干扰能 力等因素。
信号输入设备及其功能介绍
信号输入设备种类
包括按钮、开关、传感器等，用于接收外部操作信号或监测 设备状态。
01
02
03
C语言
适合底层硬件操作，执行 效率高，但开发效率相对 较低。
C语言
支持面向对象编程，代码 可重用性好，适合大型项 目开发。
Python语言
语法简洁易懂，开发效率 高，适合快速原型设计和 算法验证。
程序结构设计和模块化思想应用
结构设计
采用自顶向下的设计方法，将系统划分为多个功能模块，明确各模块之间的接口和数据传递关系。
模块化思想
将功能相近的代码封装成独立的模块，提高代码的可维护性和可重用性，降低系统复杂度。
调试过程中常见问题及解决方法
语法错误
01
检查变量名、函数名、关键字等是否拼写正确，以及括号、分
号等是否配对正确。
逻辑错误
02
通过打印中间变量、设置断点等方式，逐步跟踪程序执行过程，
找出逻辑错误的原因并进行修正。
功能介绍
各种信号输入设备在控制回路中的作用，如启动、停止、分 闸、合闸等操作信号的接收与处理。
逻辑处理单元（PLC/继电器）选型及应用
PLC/继电器选型
根据控制需求选择合适的逻辑处理单元，如可编程逻辑控制器（PLC）或继电 器。考虑其输入输出点数、处理速度、通信功能等因素。
应用方式
