2013高考物理 真题分类解析 专题10 磁场
专题十、磁场
1．（2013高考上海物理第13题）如图，足够长的直线ab靠近通电螺线管，与螺线管平行。
用磁传感器测量ab上各点的磁感应强度B，在计算机屏幕上显示的大致图像是
答案：C
解析：通电螺线管外部中间处的磁感应强度最小，所以用磁传感器测量ab上各点的磁感应强度B，在计算机屏幕上显示的大致图像是C。
2．（2013高考安徽理综第15题）图中a，b，c，d为四根与纸面垂直的
长直导线，其横截面位于正方形的四个顶点上，导线中通有大小相同的电流，方向如图所示。
一带正电的粒子从正方形中心O点沿垂直于纸面
的方向向外运动，它所受洛伦兹力的方向是
A．向上 B．向下
C．向左 D．向右
【答案】B
【 解析】在O点处，各电流产生的磁场的磁感应强度在O点叠加。
d、b电流在O点产生的磁场抵消，a、c电流在O点产生的磁场合矢量方向向左，带正电的粒子从正方形中心O点沿垂直于纸面的方向向外运动，由左手定则可判断出它所受洛伦兹力的方向是向下，B选项正确。
3. （2013全国新课标理综II第17题）空间有一圆柱形匀强磁场区域，该区域的横截面的半径为R，磁场方向垂直于横截面。
一质量为m、电荷量为q（q>0）的粒子以速率v0沿横截面的某直径射入磁场，离开磁场时速度方向偏离入射方向60°。
不计重力。
该磁场的磁感应强度大小为A． B．
C． D．
答案.A
【命题意图】本题考查带电粒子在匀强磁场中的运动及其相关知识点，意在考查考生应用力学、电学知识分析解决问题的能力。
【解题思路】画出带电粒子运动轨迹示意图，如图所示。
设带电粒子在匀强磁场中运动轨迹的半径为r，根据洛伦兹力公式和牛顿第二定律，qv0B=m，解得r=mv0/qB。
由图中几何关系可得：tan30°=R/r。
联立解得：该磁场的磁感应强度B=,选项A正确。
【技巧点拨】题述没有给出图，解答带电粒子在匀强磁场中的运动问题一定要画出轨迹图，利用洛伦兹力等于向心力和图中几何关系列出相关方程联立解得。
4. （2013全国新课标理综1第18题）如图，半径为R的圆是一圆柱形匀强磁场区域的横截面（纸面），磁感应强度大小为B，方向垂直于纸面向外，一电荷量为q（q>0）。
质量为m的粒子沿平行于直径ab的方向射入磁场区域，射入点与ab的距离为R/2，已知粒子射出磁场与射入磁场时运动方向间的夹角为60°，则粒子的速率为（不计重力）
A．
B．
C．
D．
【命题意图】本题考查带电粒子在匀强磁场中的运动、牛顿第二定律、洛伦兹力等基础知识点，意在考查考生应用相关知识定量分析物理问题，解决问题的能力。
答案：B
解析：画出粒子运动轨迹，由图中几何关系可知，粒子运动的轨迹半径等于R，由qvB=mv2/R可得：v=，选项B正确。
5.(2013高考广东理综第21题)如图9，两个初速度大小相同的同种离子a 和b，从O点沿垂直磁场方向进入匀强磁场，最后打到屏P上，不计重力，下列说法正确的有
A.a，b均带正电
B.a在磁场中飞行的时间比b的短
C. a在磁场中飞行的路程比b的短
D.a在P上的落点与O点的距离比b的近
5．考点：运动电荷在磁场中的运动，圆周运动，洛伦兹力，
答案：A D
解析：根据题述，由左手定则，带电粒子a，b均带正电，选项A正确。
由于a b粒子做圆周运动的半径为：相等，画出轨迹如右图, O1 、O2分别为a b粒子运动轨迹所对的圆心，显然a粒子在磁场中运动轨迹对应的圆心角大于b， 由和轨迹图可知，a在磁场中飞行的时间比b的长，a在磁场中飞行的路程比b的长，a在P上的落点与O点的距离比b的近，选项D
正确BC错误。
6．（20分）（2013全国高考大纲版理综第26题）如图所示，虚线OL与y 轴的夹角为θ＝60°，在此角范围内有垂直于xOy平面向外的匀强磁场，磁感应强度大小为B。
一质量为m、电荷量为q（q＞0）的粒子从左侧平行于x轴射入磁场，入射点为M。
粒子在磁场中运动的轨道半径
为R。
粒子离开磁场后的运动轨迹与x轴交于P点（图中未画出），且
＝R。
不计重力。
求M点到O点的距离和粒子在磁场中运动的时间。
x
y
O
L
M
θ
B
6．（20分）解：根据题意，粒子进入磁场后做匀速圆周运动，设运动轨迹交虚线OL于A点，圆心在y轴上的C点，AC与y轴的夹角为α；粒子从A点射出后，运动轨迹交x轴的P点，设AP与x轴的夹角为β，如图所示。
有 （判断出圆心在y轴上得1分）
（1分）
x
y
O
A
L
P
M
h
D
C
B
α
β
60°
周期为 （1分）
过A点作x、y轴的垂线，垂足分别为B、D。
由几何知识得 ，，
，
α=β （2分）
联立得到 （2分）
解得α=30°，或α=90° （各2分）
设M点到O点的距离为h，有
，
联立得到 h=R-Rcos(α+30°) （1分）
解得h=(1-)R （α=30°） （2分）
h=(1+)R （α=90°） （2分）
当α=30°时，粒子在磁场中运动的时间为
（2分）
当α=90°时，粒子在磁场中运动的时间为
（2分）。
高考物理真题分类汇编第8章磁场及答案
α=β（2分）
联立得到 （2分）
解得α=30°，或α=90°（各2分）
设M点到O点的距离为h，有
，
联立得到h=R- Rcos(α+30°)（1分）
解得h=(1- )R（α=30°）（2分）
h=(1+ )R（α=90°）（2分）
当α=30°时，粒子在磁场中运动的时间为
（2分）
当α=90°时，粒子在磁场中运动的时间为
答案.A
4.（2013全国新课标理综1第18题）如图，半径为R的圆是一圆柱形匀强磁场区域的横截面（纸面），磁感应强度大小为B，方向垂直于纸面向外，一电荷量为q（q>0）。质量为m的粒子沿平行于直径ab的方向射入磁场区域，射入点与ab的距离为R/2，已知粒子射出磁场与射入磁场时运动方向间的夹角为60°，则粒子的速率为（不计重力）
【答案】B
2.（2013·新课标全国卷Ⅱ·T17）（6分）空间有一圆柱形匀强磁场区域，该区域的横截面的半径为R，磁场方向垂直横截面。一质量为m、电荷量为q（q＞0）的粒子以速率v0沿横截面的某直径射入磁场，离开磁场时速度方向偏离入射方向60°。不计重力，该磁场的磁感应强度大小为
解析:画出粒子的运动轨迹，由几何关系可知，粒子做圆周运动的半径 ，由 可知 ，本题选A。
A.a，b均带正电
B.a在磁场中飞行的时间比b的短
C. a在磁场中飞行的路程比b的短
D.a在P上的落点与O点的距离比b的近
解析：根据题述，由左手定则，带电粒子a，b均带正电，选项A正确。由于a b粒子做圆周运动的半径为： 相等，画出轨迹如右图, O1、O2分别为a b粒子运动轨迹所对的圆心，显然a粒子在磁场中运动轨迹对应的圆心角大于b，由 和轨迹图可知，a在磁场中飞行的时间比b的长，a在磁场中飞行的路程比b的长，a在P上的落点与O点的距离比b的近，选项D正确BC错误。
2013年全国各地高考招生物理试题汇编--磁场
5(2013重庆卷)．如题5图所示，一段长方体形导电材料，左右两端面的边长都为a 和b ，内有带电量为q 的某种自由运动电荷。
导电材料置于方向垂直于其前表面向里的匀强磁场中，内部磁感应强度大小为B 。
当通以从左到右的稳恒电流I 时，测得导电材料上、下表面之间的电压为U ，且上表面的电势比下表面的低。
由此可得该导电材料单位体积内自由运动电荷数及自由运动电荷的正负分别为A ．aU q IB ，负 B ．aU q IB，正 C ．bU q IB ，负 D ．bUq IB，正 答案:C21【2013广东高考】．如图9，两个初速度大小相同的同种离子a 和b ，从O 点沿垂直磁场方向进人匀强磁场，最后打到屏P 上。
不计重力。
下列说法正确的有 A ．a 、b 均带正电B ．a 在磁场中飞行的时间比b 的短C ．a 在磁场中飞行的路程比b 的短D ．a 在P 上的落点与O 点的距离比b 的近 答案：AD13【2013上海高考】．如图，足够长的直线ab 靠近通电螺线管，与螺线管平行。
用磁传感器测量ab 上各点的磁感应强度B ，在计算机屏幕上显示的大致图像是答案：C15【2013江苏高考】. (16 分)在科学研究中,可以通过施加适当的电场和磁场来实现对带电粒子运动的控制. 如题15-1 图所示的xOy 平面处于匀强电场和匀强磁场中,电场强度E 和磁感应强度B 随时间t 作周期性变化的图象如题15-2 图所示. x 轴正方向为E 的正方向,垂直纸面向里为B 的正方向. 在坐标原点O 有一粒子P,其质量和电荷量分别为m 和+q. 不计重力. 在t =2T时刻释放P,它恰能沿一定轨道做往复运动. (1)求 P 在磁场中运动时速度的大小 v 0; (2)求B 0 应满足的关系; (3)在t 0(0<t 0 <2T)时刻释放P,求P 速度为零时的坐标.答案：26【2013上海高考】．(3分)演示地磁场存在的实验装置(由环形线圈，微电流传感器，DIS等组成)如图所示。
2013年高考物理试题精解精评——磁场

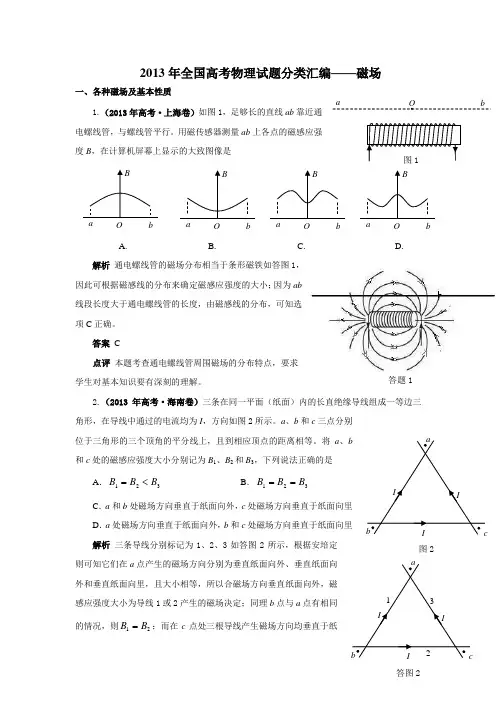

2013年全国高考物理试题分类汇编——磁场一、各种磁场及基本性质1.（2013年高考·上海卷）如图1，足够长的直线ab 靠近通电螺线管，与螺线管平行。
用磁传感器测量ab 上各点的磁感应强度B ，在计算机屏幕上显示的大致图像是A .B .C .D .解析 通电螺线管的磁场分布相当于条形磁铁如答图1，因此可根据磁感线的分布来确定磁感应强度的大小；因为ab 线段长度大于通电螺线管的长度，由磁感线的分布，可知选项C 正确。
答案 C点评 本题考查通电螺线管周围磁场的分布特点，要求学生对基本知识要有深刻的理解。
2.（2013年高考·海南卷）三条在同一平面（纸面）内的长直绝缘导线组成一等边三角形，在导线中通过的电流均为I ，方向如图2所示。
a 、b 和c 三点分别位于三角形的三个顶角的平分线上，且到相应顶点的距离相等。
将a 、b 和c 处的磁感应强度大小分别记为B 1、B 2和B 3，下列说法正确的是A ．321B B B <= B ．321B B B ==C ．a 和b 处磁场方向垂直于纸面向外，c 处磁场方向垂直于纸面向里D ．a 处磁场方向垂直于纸面向外，b 和c 处磁场方向垂直于纸面向里 解析 三条导线分别标记为1、2、3如答图2所示，根据安培定则可知它们在a 点产生的磁场方向分别为垂直纸面向外、垂直纸面向外和垂直纸面向里，且大小相等，所以合磁场方向垂直纸面向外，磁感应强度大小为导线1或2产生的磁场决定；同理b 点与a 点有相同的情况，则21B B =；而在c点处三根导线产生磁场方向均垂直于纸bObObObOabO·答题1图2答图2面向里，所以合磁场最强，则321B B B <=，所以选项A 、C 均正确。
答案 AC点评 本题考查通电直导线的磁场分布和磁场的叠加问题，注意安培定则的应用。
二、安培力相关问题3.（2013年高考·上海卷）如图3，通电导线MN 与单匝矩形线圈abcd 共面，位置靠近ab 且相互绝缘。
2013年高考物理真题汇编全解全析：专题九 磁 场 Word版含解析
专题九 磁 场1．(2013·高考新课标全国卷Ⅰ，18题)如图，半径为R 的圆是一圆柱形匀强磁场区域的横截面(纸面)，磁感应强度大小为B ，方向垂直于纸面向外．一电荷量为q (q >0)、质量为m 的粒子沿平行于直径ab 的方向射入磁场区域，射入点与ab 的距离为R2.已知粒子射出磁场与射入磁场时运动方向间的夹角为60°，则粒子的速率为(不计重力)( )A.qBR2m B.qBR m C.3qBR 2m D.2qBR m【解析】选 B.本题应从带电粒子在磁场中的圆周运动角度入手并结合数学知识解决问题．带电粒子从距离ab 为R2处射入磁场，且射出时与射入时速度方向的夹角为60°，粒子运动轨迹如图，ce 为射入速度所在直线，d 为射出点，射出速度反向延长交ce 于f 点，磁场区域圆心为O ，带电粒子所做圆周运动圆心为O ′，则O 、f 、O ′在一条直线上，由几何关系得带电粒子所做圆周运动的轨迹半径为R ，由F 洛＝F 向得q v B ＝m v 2R ，解得v ＝qBRm，选项B 正确．2．(2013·高考广东卷，21题)如图，两个初速度大小相同的同种离子a 和b ，从O 点沿垂直磁场方向进入匀强磁场，最后打到屏P 上．不计重力．下列说法正确的有( )A ．a 、b 均带正电B ．a 在磁场中飞行的时间比b 的短C ．a 在磁场中飞行的路程比b 的短D ．a 在P 上的落点与O 点的距离比b 的近【解析】选AD.带电离子垂直进入匀强磁场，在洛伦兹力的作用下做匀速圆周运动．根据洛伦兹力提供向心力和周期公式T ＝2πm qB 、半径公式r ＝mυqB 及t θ＝T2π解决问题．带电离子打到屏P 上，说明带电离子向下偏转，根据左手定则，a 、b 两离子均带正电，选项A 正确；a 、b 两离子垂直进入磁场的初速度大小相同，电荷量、质量相等，由r ＝mυqB知半径相同．b 在磁场中运动了半个圆周，a 的运动大于半个圆周，故a 在P 上的落点与O 的距离比b 的近，飞行的路程比b 长，选项C 错误，选项D 正确；根据t θ＝T2π知，a 在磁场中飞行的时间比b 的长，选项B 错误．3．(2013·高考安徽卷，15题)图中a ，b ，c ，d 为四根与纸面垂直的长直导线，其横截面位于正方形的四个顶点上，导线中通有大小相同的电流，方向如图所示．一带正电的粒子从正方形中心O 点沿垂直于纸面的方向向外运动，它所受洛伦兹力的方向是( )A ．向上B ．向下C ．向左D ．向右【解析】选 B.综合应用磁场的叠加原理、左手定则和安培定则解题．由安培定则分别判断出四根通电导线在O 点产生的磁感应强度的方向，再由磁场的叠加原理得出O 点的合磁场方向向左，最后由左手定则可判断带电粒子所受的洛伦兹力方向向下，故选项B 正确．4．(2013·高考新课标全国卷Ⅱ，17题)空间有一圆柱形匀强磁场区域，该区域的横截面的半径为R ，磁场方向垂直于横截面．一质量为m 、电荷量为q (q ＞0)的粒子以速率v 0沿横截面的某直径射入磁场，离开磁场时速度方向偏离入射方向60°.不计重力，该磁场的磁感应强度大小为( )A.3m v 03qRB.m v 0qRC.3m v 0qRD.3m v 0qk【解析】选A.带电粒子在磁场中做匀速圆周运动，利用几何关系和洛伦兹力公式即可求解．如图所示，粒子在磁场中做匀速圆周运动，洛伦兹力提供向心力，即q v 0B ＝m v 20r，据几何关系，粒子在磁场中的轨道半径r ＝R tan 60°＝3R ，解得B ＝3m v 03qR，选项A 正确．5．(2013·高考大纲全国卷，26题) 如图所示，虚线OL 与y 轴的夹角为θ＝60°，在此角范围内有垂直于xOy 平面向外的匀强磁场，磁感应强度大小为 B.一质量为m 、电荷量为q (q ＞0)的粒子从左侧平行于x 轴射入磁场，入射点为M .粒子在磁场中运动的轨道半径为R .粒子离开磁场后的运动轨迹与x 轴交于P 点(图中未画出)，且OP ＝R .不计重力．求M 点到O 点的距离和粒子在磁场中运动的时间．【解析】带电粒子在有界磁场中做圆周运动，作图并结合图象寻找解题的突破口．根据题意，带电粒子进入磁场后做圆周运动，运动轨迹交虚线OL 于A 点，圆心为y 轴上的C 点，AC 与y 轴的夹角为α；粒子从A 点射出后，运动轨迹交x 轴于P 点，与x 轴的夹角为β，如图所示．有q v B ＝m v 2R①周期为T ＝2πRv ②过A 点作x 、y 轴的垂线，垂足分别为B 、 D.由图中几何关系得 AD ＝R sin α OD ＝AD cot 60° BP ＝OD cot β OP ＝AD ＋BP α＝β③ 由以上五式和题给条件得sin α＋13cos α＝1④ 解得α＝30° ⑤ 或α＝90°⑥设M 点到O 点的距离为h h ＝R －OC 根据几何关系OC ＝CD －OD ＝R cos α－33AD 利用以上两式和AD ＝R sin α得h ＝R －23R cos(α＋30°) ⑦解得h ＝(1－33)R (α＝30°) ⑧h ＝(1＋33)R (α＝90°) ⑨当α＝30°时，粒子在磁场中运动的时间为 t ＝T 12＝πm 6qB ⑩ 当α＝90°时，粒子在磁场中运动的时间为 t ＝T 4＝πm 2qB. 答案：(1－33)R (α＝30°)或(1＋33)R (α＝90°) πm 6qB (α＝30°)或πm2qB(α＝90°)6．(2013·高考北京卷，22题)如图所示，两平行金属板间距为d ，电势差为U ，板间电场可视为匀强电场．金属板下方有一磁感应强度为B 的匀强磁场．带电量为＋q 、质量为m 的粒子，由静止开始从正极板出发，经电场加速后射出，并进入磁场做匀速圆周运动．忽略重力的影响，求：(1)匀强电场场强E 的大小；(2)粒子从电场射出时速度v 的大小；(3)粒子在磁场中做匀速圆周运动的半径R .【解析】本题中带电粒子在电场中由静止开始做匀加速直线运动，可由动能定理或牛顿第二定律求解，选用动能定理进行解题更简捷．进入磁场后做匀速圆周运动，明确带电粒子的运动过程及相关公式是解题的关键．(1)电场强度E ＝Ud.(2)根据动能定理，有qU ＝12m v 2－0得v ＝2qUm.(3)粒子在磁场中做匀速圆周运动时，洛伦兹力提供向心力，有q v B ＝m v 2R得R ＝1B 2mU q .答案：(1)U d (2) 2qU m (3) 1B 2mUq7．(2013·高考天津卷，11题)一圆筒的横截面如图所示，其圆心为O .筒内有垂直于纸面向里的匀强磁场，磁感应强度为B.圆筒下面有相距为d 的平行金属板M 、N ，其中M 板带正电荷，N 板带等量负电荷．质量为m 、电荷量为q 的带正电粒子自M 板边缘的P 处由静止释放，经N 板的小孔S 以速度v 沿半径SO 方向射入磁场中．粒子与圆筒发生两次碰撞后仍从S 孔射出，设粒子与圆筒碰撞过程中没有动能损失，且电荷量保持不变，在不计重力的情况下，求：(1)M 、N 间电场强度E 的大小；(2)圆筒的半径R ；(3)保持M 、N 间电场强度E 不变，仅将M 板向上平移23d ，粒子仍从M 板边缘的P 处由静止释放，粒子自进入圆筒至从S 孔射出期间，与圆筒的碰撞次数n .【解析】(1)设两板间的电压为U ，由动能定理得qU ＝12m v 2 ①由匀强电场中电势差与电场强度的关系得 U ＝Ed ② 联立上式可得E ＝m v 22qd. ③(2)粒子进入磁场后做匀速圆周运动，运用几何关系作出圆心为O ′，圆半径为r .设第一次碰撞点为A ，由于粒子与圆筒发生两次碰撞又从S 孔射出，因此，SA 弧所对的圆心角∠AO ′S等于π3.由几何关系得r ＝R tan π3④粒子运动过程中洛伦兹力提供向心力，由牛顿第二定律，得q v B ＝m v 2r⑤联立④⑤式得R ＝3m v 3qB. ⑥(3)保持M 、N 间电场强度E 不变，M 板向上平移23d 后，设板间电压为U ′，则U ′＝Ed 3＝U 3⑦设粒子进入S 孔时的速度为v ′，由①式看出 U ′U ＝v ′2v2 综合⑦式可得v ′＝33v ⑧设粒子做圆周运动的半径为r ′，则r ′＝3m v3qB⑨设粒子从S 到第一次与圆筒碰撞期间的轨迹所对圆心角为θ，比较⑥⑨两式得到r ′＝R ，可见θ＝π2○10 粒子需经过四个这样的圆弧才能从S 孔射出，故 n ＝3. ⑪答案：(1)m v 22qd (2)3m v3qB(3)38．(2013·高考重庆卷，7题)小明在研究性学习中设计了一种可测量磁感应强度的实验，其装置如图所示．在该实验中，磁铁固定在水平放置的电子测力计上，此时电子测力计的读数为G 1，磁铁两极之间的磁场可视为水平匀强磁场，其余区域磁场不计．直铜条AB 的两端通过导线与一电阻连接成闭合回路，总阻值为R .若让铜条水平且垂直于磁场，以恒定的速率v 在磁场中竖直向下运动，这时电子测力计的读数为G 2，铜条在磁场中的长度L .(1)判断铜条所受安培力的方向，G 1和G 2哪个大？(2)求铜条匀速运动时所受安培力的大小和磁感应强度的大小．【解析】(1)铜条匀速向下运动，由楞次定律可知，其所受安培力竖直向上．根据牛顿第三定律，铜条对磁铁的作用力竖直向下，故G 2>G 1.(2)由题意知：G 1＝G 2－F ，F ＝G 2－G 1，由安培力公式 F ＝BIL ， I ＝E R， E ＝BL v ，联立以上各式，解得B ＝1L(G 2－G 1)R v . 答案：(1)安培力的方向竖直向上，G 2>G 1(2)安培力的大小F ＝G 2－G 1 磁感应强度的大小B ＝1L (G 2－G 1)R v 9．(2013·高考福建卷，22题)如图甲，空间存在一范围足够大的垂直于xOy 平面向外的匀强磁场，磁感应强度大小为B.让质量为m ，电荷量为q (q ＞0)的粒子从坐标原点O 沿xOy 平面以不同的初速度大小和方向入射到该磁场中．不计重力和粒子间的影响．(1)若粒子以初速度v 1沿y 轴正向入射，恰好能经过x 轴上的A (a,0)点，求v 1的大小． (2)已知一粒子的初速度大小为v (v >v 1)，为使该粒子能经过A (a,0)点，其入射角θ(粒子初速度与x 轴正向的夹角)有几个？并求出对应的sin θ值．(3)如图乙，若在此空间再加入沿y 轴正向、大小为E 的匀强电场，一粒子从O 点以初速度v 0沿y 轴正向发射。
2013年高考物理-试题分类解析-精校版-专题12-电磁感应

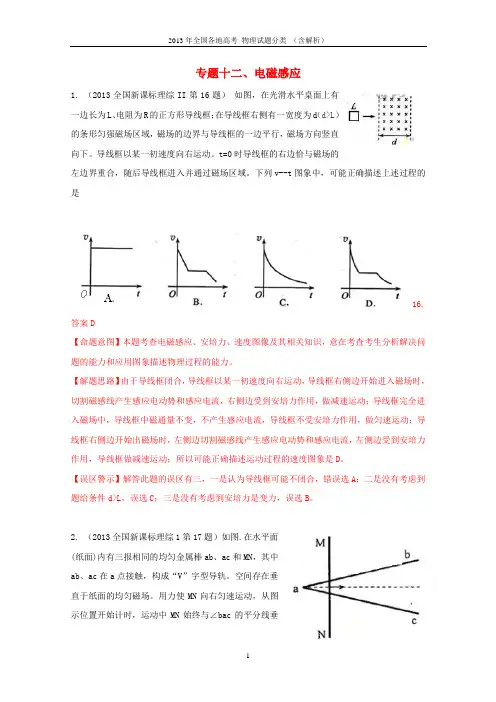

专题十二、电磁感应1. （2013全国新课标理综II第16题）如图，在光滑水平桌面上有一边长为L、电阻为R的正方形导线框；在导线框右侧有一宽度为d（d>L）的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下。
