三绕组电力变压器继电保护设计
电力变压器继电保护设计
电力变压器继电保护设计摘要：在城市的发展中，处处离不开电能的需求，电力企业的重要性不言而喻。
近年来，我国的电网规模急剧扩大。
电力变压器作为电网中不可或缺的配置，承担着电压转换作用。
由于电网构成的复杂性、电力变压器运行环境和条件的特殊性，电力变压器运行时故障频发，影响了电网的供配电质量。
继电保护设计兼具多种功能，可以有效保护电力变压器。
即使变压器运行中出现了一定的故障，继电保护也可以在最短的时间内进行相应的处理。
基于此，详细分析关于电力变压器继电保护方面的设计要点，提升电力变压器的运行可靠性。
关键词：电力；变压器；继电保护设计引言电力变压器是电力系统重要的一次设备，它通过变电压、变电流、变阻抗、隔离、稳压等一系列功能为我们的电力事业保驾护航，正因为它的功能遍布到电力中的各个领域，如果出现故障，将会严重影响供电的可靠性和用户的生产生活。
因此，变压器的继电保护就显得尤为重要。
1继电保护电力系统是一个组织架构相对庞大、运行情况相对复杂、专业技术要求较高的系统，既涉及发电系统，也涉及输电和配电系统。
发电系统的每个子系统都包含着十分复杂的结构。
电力系统组织结构较为复杂，电力系统子系统会配置对应的控制系统，通过控制系统保障每一个环节正常运行，以此保障整个电力系统的稳定运转，保证用户用电安全。
电力系统的组织结构相对复杂，电力系统中每个组织元件都与其他元件相关联。
在缺乏保护机制的情况下，任何一个细微环节的元件出现故障，都可能导致整个电力系统的瘫痪。
电力系统中所使用的每一个电力元件都应具备相当高的稳定性，在根本上避免因元件发生故障而产生的后续影响。
一旦某个元件出现故障，需要在规定时间内定位到故障点，处理故障点的问题，并尽快检查电力系统中的继电保护设备，保证电力系统的正常运转。
电力元件出现故障是无法完全避免，要求电力系统故障维修人员具备较高的职业素质。
在面临元件故障情况时，维修技术人员应以最高的效率准确定位故障，并对故障进行高效地排查和处理。
电力变压器继电保护配置及常见故障分析

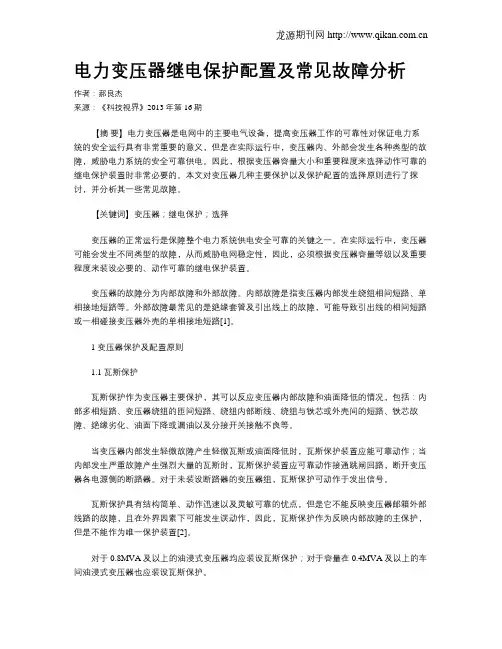

电力变压器继电保护配置及常见故障分析作者：郝良杰来源：《科技视界》2013年第16期【摘要】电力变压器是电网中的主要电气设备，提高变压器工作的可靠性对保证电力系统的安全运行具有非常重要的意义，但是在实际运行中，变压器内、外部会发生各种类型的故障，威胁电力系统的安全可靠供电。
因此，根据变压器容量大小和重要程度来选择动作可靠的继电保护装置时非常必要的。
本文对变压器几种主要保护以及保护配置的选择原则进行了探讨，并分析其一些常见故障。
【关键词】变压器；继电保护；选择变压器的正常运行是保障整个电力系统供电安全可靠的关键之一。
在实际运行中，变压器可能会发生不同类型的故障，从而威胁电网稳定性，因此，必须根据变压器容量等级以及重要程度来装设必要的、动作可靠的继电保护装置。
变压器的故障分为内部故障和外部故障。
内部故障是指变压器内部发生绕组相间短路、单相接地短路等。
外部故障最常见的是绝缘套管及引出线上的故障，可能导致引出线的相间短路或一相碰接变压器外壳的单相接地短路[1]。
1 变压器保护及配置原则1.1 瓦斯保护瓦斯保护作为变压器主要保护，其可以反应变压器内部故障和油面降低的情况，包括：内部多相短路、变压器绕组的匝间短路、绕组内部断线、绕组与铁芯或外壳间的短路、铁芯故障、绝缘劣化、油面下降或漏油以及分接开关接触不良等。
当变压器内部发生轻微故障产生轻微瓦斯或油面降低时，瓦斯保护装置应能可靠动作；当内部发生严重故障产生强烈大量的瓦斯时，瓦斯保护装置应可靠动作接通跳闸回路，断开变压器各电源侧的断路器。
对于未装设断路器的变压器组，瓦斯保护可动作于发出信号。
瓦斯保护具有结构简单、动作迅速以及灵敏可靠的优点，但是它不能反映变压器邮箱外部线路的故障，且在外界因素下可能发生误动作，因此，瓦斯保护作为反映内部故障的主保护，但是不能作为唯一保护装置[2]。
对于0.8MVA及以上的油浸式变压器均应装设瓦斯保护；对于容量在0.4MVA及以上的车间油浸式变压器也应装设瓦斯保护。
电力变压器继电保护设计
浅析电力变压器继电保护设计摘要本文结合电力变压器运行中的故障,分析了电力变压器差动保护、瓦斯保护及过电流保护等继电保护装置配置原则和设计方案。
关键词电力变压器;继电保护;设计中图分类号tm4文献标识码a文章编号1674-6708(2010)27-0045-020 引言电力变压器是电力系统中极其重要的电气设备,它在整个电力系统中起转换枢纽的作用,变压器的安全运行与否,直接关系到电力系统能否连续稳定地工作。
因此,为了供电的可靠性和系统正常运行,就必须视其容量的大小、电压的高低和重要程度,设置相应的继电保护装置。
1 电力变压器继电保护装置配置原则在电力系统运行中,当电力系统发生故障或异常工况时,继电保护装置应实现在最短时间和最小区域内,自动将故障设备从系统中切除,或发出信号由值班人员消除异常工况根源,以减轻或避免设备的损坏和对相邻地区供电的影响。
其配置原则如下:1)对于6.3mv·a及以上的常用工作变压器和并列运行的变压器,iomv·a及以上厂备用变压器和单独运行的变压器,以及2mv·a 及以上用电流速断保护灵敏性不满足要求的变压器,应装设差动保护装置。
对高压侧电压为330kv及以上的变压器,可装设双重差动保护装置。
2)当在变压器油箱内部发生故障(包括轻微的匝间短路和绝缘破坏引起的经电弧电阻的接地短路)时,由于故障点电流和电弧的作用,将使变压器油及其它绝缘材料因局部受热而分解产生气体,它们将从油箱流向油枕的上部。
当故障严重时,油会迅速膨胀并产生大量的气体,此时将有剧烈的气体夹杂着油流冲向油枕的上部。
因此,变压器应安装瓦斯保护装置。
3)对由外部相间短路引起的变压器过电流,根据变压器容量和运行情况的不同以及对变压器灵敏度的要求不同,可采用过电流保护、复合电压起动的过电流保护、负序电流和单相式低电压起动的过电流保护或阻抗保护作为后备保护、带时限动作于跳闸。
2 电力变压器继电保护装置设计方案2.1 差动保护设计变压器差动保护动作电流设计原则是将变压器两侧的电流互感器二次侧按正常时的“环流接线”,当变压器正常运行时,差动继电器中的电流等于两侧电流互感器(ct)的二次电流之差,它近于o,差动继电器不动作,保护也不会动作。
电力变压器继电保护设计
电力变压器继电保护设计摘要：由于电力变压器会受到外接负荷的影响，所以，在工作当中就会出现很多问题，发生故障，对电力系统产生不稳定的作用，对变压器造成很严重的损坏。
在以上讨论中我们可以看出，在电力系统当中，变压器继电保护有着非常重要的作用。
在设计继电保护时必须要掌握要点，如果在其中还存在哪些问题应及时处理，确保电力系统可以稳定运行。
关键词：电力；变压器；继电保护；设计引言随着电力事业的发展，行业内对电力变压器继电保护设计提出了新的标准。
只有全面合理设计继电保护装置，才能够实时监测电力变压器可能出现的各种故障，并及时处理变压器出现的相关问题。
1变压器继电保护原理及系统构成1.1电力变压器继电保护的工作原理电力变压器继电保护系统主要是根据电力系统中电能值的变化实现电力变压器继电保护系统的自调节功能。
电力变压器继电保护系统是专为电力变压器系统的继电保护系统设计的，无论是在工作状态下，还是在何种情况下，都能保证整个系统的安全。
根据电力变压器继电保护系统是否正常运行，继电保护的基本原理不尽相同。
为了确定电力变压器继电保护系统的运行状态，有必要对电力变压器继电保护系统的运行状态进行测量和分析。
1.2变压器继电保护系统构成变压器的继电保护系统包含多个构成部分，不同构成部分之间互相配合，才能够最大程度发挥继电保护的作用。
目前，变压器继电保护系统中主要包含以下模块。
第一，信号采集模块。
这一模块可以在变压器运行过程中实时采集相应的参数和状态信息，并及时将采集到的信号上传到信号处理模块。
第二，信号处理模块。
该模块在运行过程中主要是根据继电保护装置中已经设定好的信号处理程序处理前期得到的信号，并根据最终处理后的信号结果与保护动作阈值进行对比。
第三，信号输出模块。
针对处理程序结束后的结果输出，该模块与保护功能实现有着直接关系。
2电力变压器的故障问题（1）在非正常运行下，发生故障的问题包括有，超负荷引起的容量负荷、过电流、油面减少引发的故障、高电压产生的过励磁故障以及高温度下引发的故障。
电力变压器继电保护设计方案
电力变压器继电保护设计方案电力变压器是电力系统中重要的设备之一，经常被用作输电和配电系统中的变换器。
由于电力变压器的故障会对整个电力系统产生严重影响，因此必须采取必要的保护措施，保障电力系统的稳定性和可靠性。
本文介绍电力变压器继电保护的设计方案，着重介绍继电保护原理和保护配置。
一、继电保护原理电力变压器继电保护一般采用电流互感器整流式保护。
电流互感器将变压器通路中的电流变为与它成比例的小电流，接入继电器中进行处理。
继电器通过比对电流大小和相位差等参数来判断电力变压器内部是否存在故障，如短路、接地等故障。
当发生故障时，继电器将发送开关信号给断路器，切断电力变压器的供电，保护电力系统的安全稳定运行。
二、保护配置电力变压器的保护配置根据其不同型号和规格有所不同，但通常包括以下保护。
1. 过流保护过流保护是电力变压器最基本的保护之一。
当电力变压器通路中的电流超出额定电流值时，其可能会引起故障，如短路和接地等。
过流保护采用不同的越限电流值来判断电力变压器是否发生故障。
过电压保护是指当电力变压器出现过电压时，通过继电器的动作来保护设备。
过电压保护通常采用电压比率继电器，对比变压器的一次和二次侧电压，当二次侧电压过高时，继电器动作，切断断路器，保护电力变压器及其周边设备。
3. 低压保护低压保护是用来检查电力变压器一次侧的电压是否低于额定电压的保护措施。
当电力变压器一次侧电压低于设定值，继电器将会动作，发送开关信号，使断路器切断供电。
4. 短路保护5. 零序保护零序保护是用来检测电力变压器周边设备的相对接地。
当电力变压器周边设备出现接地故障时，电流会通过地线回到中性点，形成零序电流。
零序保护采用电流互感器接入继电器，当检测到零序电流超过设定值时，继电器将动作，切断电力变压器供电，以保护电力系统的稳定性。
三、总结电力变压器是电力系统中最核心的设备之一，其保护显得尤为重要。
电力变压器继电保护采用电流互感器整流式保护，采用过流、过电压、低压、短路、零序保护等多种方式，以确保电力系统的安全稳定运行。
电力变压器继电保护设计
1 引言继电保护（Protective Relay,Power System Protection）是研究电力系统故障和危及安全运行的异常工况，以探讨其对策的反事故自动化措施。
因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路等），使之免遭损害，所以也称继电保护。
基本任务是：当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。
继电保护是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本、最重要、最有效的技术手段。
许多实例表明，继电保护装置一旦不能正确动作，就会扩大事故，酿成严重后果。
因此，加强继电保护的设计和整定计算，是保证电网安全稳定运行的重要工作。
实现继电保护功能的设备称为继电保护装置。
本次设计的任务主要包括了六大部分，分别为运行方式的选择、电网各个元件参数及负荷电流计算、短路电流计算、继电保护距离保护的整定计算和校验、继电保护零序电流保护的整定计算和校验、对所选择的保护装置进行综合评价。
其中短路电流的计算和电气设备的选择是本设计的重点。
通过分析，找到符合电网要求的继电保护方案。
电力系统和继电保护技术的不断发展和安全稳定运行，给国民经济和社会发展带来了巨大动力和效益。
但是，电力系统一旦发生自然或人为故障，如果不能及时有效控制，就会失去稳定运行，使电网瓦解，并造成大面积停电，给社会带来灾难性的后果。
因此电网继电保护和安全自动装置应符合可靠性、安全性、灵敏性、速动性的要求。
要结合具体条件和要求，本设计从装置的选型、配置、整定、实验等方面采取综合措施，突出重点，统筹兼顾，妥善处理，以达到保证电网安全经济运行的目的。
继电保护是随着电力系统的发展而发展起来的。
20世纪初随着电力系统的发展，继电器开始广泛应用于电力系统的保护，这时期是继电保护技术发展的开端。
电力变压器继电保护设计
电力变压器继电保护设计1. 介绍电力变压器是电力系统中不可或缺的设备之一，其作用是将电能从一个电压等级转换到另一个电压等级。
在电力系统中，变压器扮演着重要的角色，是保证电能质量安全稳定运行的重要组成部分。
而为了保证变压器的安全、可靠运行，必须有一个有效的继电保护系统。
本文将从电力变压器继电保护的设计方案出发，分析变压器继电保护系统的原理和实现方法，以及保护系统的分类和应用场景，旨在为变压器的安全运行提供一个有效的继电保护方案。
2. 继电保护原理和实现继电保护系统是电站或配电系统中常用的一种保护措施。
电力变压器一般会装置三相过流保护、差动保护、接地保护等多个保护装置，通过相互协调、相互触发，保证保护系统的可靠性和稳定性，达到保护电力设备的目的。
2.1 过流保护过流保护是电力系统中最基本、最常见的一种电气保护。
它是指电气设备中的电流超出额定工作电流范围时，通过保护装置有效把设备从电力系统中隔离，以达到保护设备的效果。
过流保护的元件包括保护继电器、电流互感器、断路器、线路开关等。
2.2 差动保护差动保护是指通过在电气设备两端接入同名同标号的相互差动继电器，将对数闸、电流互感器联接到差动继电器上，利用差动继电器测量被保护设备的两侧电流，比较其差值，当电气设备出现内部故障时，捕捉到其绕组电流波形发生变化，有效识别出故障发生位置。
2.3 接地保护接地保护是电力系统中的一种重要保护，主要解决电气设备的绝缘故障。
在一般情况下，电气设备之间是通过绝缘来防止电流流过去，而当设备的绝缘发生破损时，便有可能产生对地故障。
接地保护一般采用电流式保护和电压式保护两种方式。
3. 保护系统分类继电保护系统一般有两种保护方案，分别为主保护和备用保护。
主保护指的是对被保护对象采取的主要保护措施，因此其可靠性很高，可以为被保护对象提供有效的保护。
备用保护是指当主保护装置出现故障或失效时，备选保护装置接替主保护装置的功能，保证电量设备的可靠性和运行的连续性。
电力变压器继电保护设计论文
电力变压器继电保护设计论文摘要：电力变压继电保护是维持电路稳定运输的重要部件。
随着电网越来越繁复密集，为了确保供电系统安全稳定运行，必须要正确安装继电保护装置，并将相关数值进行准确严格设置，保障电力系统运行的安全性。
前言随着我国电力事业的迅猛发展，电网的规模不断得到扩大，其密度也越来越密集，这时候电力变压器也在不断接受外界负荷的挑战，伴随着越来越多的故障发生。
在超高压的输电设备中，需要大型的电力变压器进行维持，但是一旦有故障发生，会直接致使超高压输电设备进入瘫痪状态，对社会财产造成严重的损失。
所以，为了维持供电的稳定性、安全性，必须对电力变压继电保护作出严格的审查与检验，保证其满足供电需求。
一、电力变压器继电保护工作原理电力变压系统继电保护的工作原理是当电力系统有数值改变时电力变压继电保护体统随着进行系统自我调节功能。
电力变压继电保护无论处在何种工作状态，其核心的工作目的就是保护电力系统安全稳定的运行。
电力变压继电保护的工作状态与维护状态是不尽相同的，保护工作的开启需要对其他参数进行测量和确认工作，并对不同状态下的工作参数进行逐一分析，然后在整合的数据中找寻有出入的数据，从而发展成不同工作原理[1]。
继电保护工作在正常的工作状态中工作流程是先进行测量工作，再进行逻辑分析，最后进行执行任务。
如果继电保护出现问题就会有相应的故障产生，这时继电保护需要记住正常工作的物理参数并和故障时的物理参数进行对比，找到故障发生原因，并对故障进行测量和分析。
二、电力变压器继电保护的结构构造随着技术的发展，电力变压器变压保护以改变成微机型的继电保护装置。
继电保护装置主要由三个部分组成，一部分构成是电力信号的采集程序，这个程序的主要工作内容是对电力体系运营中所产生的数据进行分析与整理，然后将汇总过的数据传递给继电变压装置。
第二个部分是由电力系统中的信号处理程序构成，其主要工作内容是对各种信息进行汇总，并处理其中出现的信息异常，并将产生的问题进行汇总后，再启动运行[2]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统继电保护课程设计题目:31、5MV A三绕组电力变压器继电保护设计姓名:XXXXXX所在院系:工学院电气与电子工程系所学专业:电气工程及其自动化班级:电气工程XXXX学号:XXXXXXXXXXXX指导教师:XXXXXXX完成时间:XXXXXXXXX继电保护课程设计要求继电保护课程设计就是学生在学完继电保护课程之后的实践性教学环节,就是学生运用所学专业知识对实际问题进行设计(研究)的综合性训练,通过课程设计可以培养学生运用所学知识解决实际问题的能力与创新精神,培养工程观念,以便更好的适应工作需要。
一、基本情况学时:1周学分:1学分适应班级:电气工程1204二、课程设计的目的要求1、熟悉国家能源开发的策略与有关技术规程、规定。
2、巩固与充实所学专业知识,能做到灵活运用,解决实际问题。
3、初步掌握继电保护工程设计的流程与方法,能独立完成工程设计、工程计算、工程绘图、编写工程技术文件等相关设计任务。
4、培养严肃认真、实事求就是与刻苦钻研的工作作风,锻炼学生自主学习的能力、独立工作的能力。
5、培养学生创新精神,创新精神与科学态度相结合,设计构思、方案确定,尽量运用新技术新理论,设计内容有一定的新颖性。
利用计算机绘图。
三、课程设计的依据课程设计应根据“设计任务书”与国家有关政策以及有关技术规程、规定进行。
四、进度安排课程设计共安排1周,具体时间分配如下:原始资料分析半天确定保护方案半天电流互感器的选择半天根据原始资料进行保护的整定计算2天画出保护的原理图与展开图1天撰写设计说明书半天五、考核方法课程设计的考核方式为考查。
出勤10%,过程考核20%,说明书质量70%。
90~100分优秀80~89分良好70~79分中等60~69分及格60分以下不合格六、设计成品设计说明书一份(含计算),0、3万字以上,格式符合要求,图形与符号符合标准,A4纸打印,装订成册,设计说明书内容应包括:封面继电保护课程设计要求设计任务书摘要目录正文第一章绪论1、1继电保护发展趋势1、2 对原始资料的分析第二章对继电保护的基本要求第三章电力变压器常见故障与继电保护配置第四章电力变压继电保护整定计算, 原理图第五章电流互感器与继电器的选择总结参考文献附录:继电保护展开图课程设计任务书一、题目31、5MV A三绕组电力变压器继电保护设计二、原始资料1、变电所电气主接线图2、技术数据(1)110KV 母线短路容量MVA S k 1000max =MVA S k 500min =⋅(2)变压器参数1T ,2T :MVA S N 5.31=、电压为110±4×2、5%∕38、5±2×2、5%∕11kv,联结组110D y YN , 5.10%=高中K U % ,17%=高中K U %,5.6%=中低K U %(3)线路参数0、4Ω／km(4)中性点接地方式T1,T2同时运行,110KV侧的中性点只有一台直接接地;只有一台运行,运行变必须直接接地三、设计内容(1)短路电流计算(2)变压器保护的增益(3)保护装置的整定计算(4)绘出变压器保护装置原理展开图摘要31、5MVA三绕组电力变压器的继电保护设计。
设计内容分为两部分,主保护与后备保护。
首先介绍了继电保护国内的现状与未来的发展趋势,对原始资料进行分析,然后就是电力变压器继电保护的设计。
设计主要包括了短路电流计算、变压器保护装置的配置的分析、纵差保护的整定计算、110kV侧复合电压启动过电流保护整定计算、38、5kV侧方向过流保护、110kV零序过电流保护、变压器气体保护的整定、电流互感器的选择与继电器的选择,绘制保护装置原理图与展开图。
关键词:继电保护纵联差动保护电力变压器目录第1章绪论 (1)1、1 继电保护发展趋势 (1)1、2对原始资料分析 (2)第2章对继电保护的基本要求 (4)第3章电力变压器常见故障与继电保护配置 (5)3、1电力变压器常见故障 (5)3、2 继电保护主保护 (5)3、2、1瓦斯保护 (5)3、2、2纵差保护或电流速断保护 (6)3、3 继电保护后备保护 (7)3、3、1过电流保护 (7)3、3、2零序保护 (8)3、2、5过负荷保护 (9)3、2、6过励磁保护 (9)第4章电力变压器继电保护整定计算及原理图 (10)4、1 短路电流计算 (10)4、1、1画出短路等值电路 (10)4、1、2 短路电流计算 (11)4、1、2短路电流计算 (12)4、2变压器保护装置的配置 (13)4、3各保护装置的整定计算 (13)4、3、1纵差保护的整定计算 (13)4、3、2 110kV侧复合电压启动过电流保护整定计算 (17)4、3、3 38、5kV侧方向过流保护 (18)4、3、4 110kV零序过电流保护 (19)4、3、5 变压器气体保护的整定 (20)第5章电流互感器与继电器的选择 (21)5、1 电流互感器的选择 (21)5、2 继电器的选择 (22)总结 (22)参考文献 (24)附录 (25)第1章绪论1.1继电保护发展趋势研究电力系统故障与危及安全运行的异常工况,以探讨其对策的反事故自动化措施。
因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件,使之免遭损害,所以沿称继电保护。
国内继电保护技术得天独厚,在40余年时间里飞速发展,共经历4个阶段。
第一阶段:在上世纪50年代,我国已建成了继电保护研究、设计、制造、运行与教学的完整体系。
这就是机电式继电保护繁荣的时代,为我国继电保护技术的发展奠定了坚实基础;第二阶段: 自上世纪50年代末,晶体管继电保护已在开始研究。
运行于葛洲坝500kV 线路上,结束了500kV线路保护完全依靠从国外进口的时代;第三阶段:上世纪70年代中期,基于集成运算放大器的集成电路保护,已开始研究。
在多条220kV与500kV线路上运行;第四阶段:计算机继电保护的研究[2],高等院校与科研院所起着先导的作用。
随着微机保护装置的研究,在微机保护软件、算法等方面,也取得了很多理论成果。
可以说从上世纪90年代,我国继电保护技术已进入了微机保护的时代。
继电保护技术未来趋势就是向计算机化,网络化,智能化,保护、控制、测量与数据通信一体化发展。
随着电力工业化的不断发展,继电保护装置除了具有继电保护的基本功能外,还应具备有大容量故障信息与数据的长期存放空间,快速的数据处理功能,强大的通信功能,与其她保护,控制装置与调度联网以共享全系统数据、信息与网络资源的能力,同时还可以进行远方监控,微机保护装置具有串行与以太网通信功能,与变电所微机监控系统的通信联络使微机保护具有远方监控特性。
因此,继电保护计算机化就是继电保护技术发展的一个必然趋势。
随着电力系统发展的要求及通信技术在继电保护领域应用的深入,继电保护的作用不只限于切除故障元件与限制事故影响范围,还要保证全系统的安全稳定运行。
随着计算机网络与数据通信工具的发展,继电保护技术人员已提出系统保护的概念,要求通过装置网络化使每一故障数据,各个保护单元与重合闸装置在分析这些数据与信息的基础上协调动作,确保系统的安全稳定运行,提高系统的保护性能与可靠性。
同时以实现这种系统保护的基本条件就是实现微机保护装置的网络化,使保护装置能得到更多的系统故障信息,这对电力系统故障性质,故障位置判断与故障测距的准确性尤为重要。
因此,实现微机性保护装置的网络信息化,就是电力系统发展的必然趋势、在实现继电保护的计算机化与网络化条件下,继电保护装置实际上就就是高性能、多功能的计算机,就是整个电力系统计算机网络上的一个智能终端。
随着科学技术的不断进步、新型保护装置也会不断出现,保护装置也将更成熟,这将给继电保护工作者与电力系统安全运行带来更美好的前景。
1、2 对原始资料分析(1)110KV 母线短路容量MVA S k 1000max =MVA S k 500min =⋅(2)变压器参数1T ,2T :MVA S N 5.31=、电压为110±4×2、5%∕38、5±2×2、5%∕11kv,联结组110D y YN , 5.10%=高中K U % ,17%=高中K U %,5.6%=中低K U %(3)线路参数0、4Ω／km(4)中性点接地方式T1,T2同时运行,110KV侧的中性点只有一台直接接地;只有一台运行,运行变必须直接接地本设计包含了对两台三绕组变压器继电保护设计,按照短路电流的计算整定定,变压器差动保护采用型号BCH -1继电器;110kV侧复合电压启动的过流保护采用型号DY -1、DL – 11、DY -25继电器;35kV侧方向过流保护采用型号LG -11、DL - 11继电器;110kV 侧零序过电流保护采用型号DL - 13继电器;气体保护采用型号QJ - 80继电器。
从而构成主变压器的继电保护。
第2章对继电保护的基本要求对动作于跳闸的继电保护,在技术上一般应满足四个基本要求:选择性、速动性、灵敏性、可靠性。
动作选择性:首先由故障设备或线路本身的保护切除故障,当故障设备或线路本身的保护或断路器拒动时,才允许由相邻设备保护、线路保护或断路器失灵保护来切除故障。
上、下级电网(包括同级)继电保护之间的整定,应遵循逐级配合的原则,以保证电网发生故障时有选择性地切除故障。
切断系统中的故障部分,而其它非故障部分仍然继续供电。
动作速动性:保护装置应尽快切除短路故障,其目的就是提高系统稳定性,减轻故障设备与线路的损坏程度,缩小故障波及范围,提高自动重合闸与备用设备自动投入的效果。
动作灵敏性:在设备或线路的被保护范围内发生金属性短路时,保护装置应具有必要的灵敏系数(规程中有具体规定)。
通过继电保护的整定值来实现。
整定值的校验一般一年进行一次。
动作可靠性:继电保护装置在保护范围内该动作时应可靠动作,在正常运行状态时,不该动作时应可靠不动作。
任何电力设备(线路、母线、变压器等)都不允许在无继电保护的状态下运行,可靠性就是对继电保护装置性能的最根本的要求。
在保护设计中要正确处理好四项基本要求之间既矛盾又统一的辩证关系。
对继电保护装置的四项基本要求,不就是一套保护装置所能完成的,可能通过多套保护装置来互相弥补,如电流保护简单、可靠,具备了可靠性选择性,但速动性差;而高频保护具备了速动性、灵敏性、选择性,但其装置复杂,相对而言可靠性较差。
第3章电力变压器常见故障与继电保护配置3、1电力变压器常见故障变压器可能发生的故障及异常运行情况有绕组及其出线引出的相间短路、中性点直接接地侧的单相接地短路、绕组匝间短路、外部相间短路引起的过电流、中性点直接接地的电力网中外部接地短路引起的过电流、中性点过电压、过负荷、油面降低、变压器温度升高及冷却系统故障等。
