高考物理专题电磁学知识点之传感器真题汇编附答案
高考物理专题电磁学知识点之传感器真题汇编附答案一、选择题1．如图所示是一个基本逻辑电路。
声控开关、光敏电阻、小灯泡等元件构成的一个自动控制电路。
该电路的功能是在白天无论声音多么响，小灯泡都不会亮，在晚上，只要有一定的声音，小灯泡就亮。
这种电路现广泛使用于公共楼梯间，该电路虚线框N中使用的是门电路．则下面说法正确的是（）A．R2为光敏电阻，N 为或门电路B．R2为光敏电阻，N为与门电路C．R2为热敏电阻，N为或门电路D．R2为热敏电阻，N为非门电路2．图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1="20" kΩ,R2 ="10" kΩ,R3="40" kΩ,R t为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b 端电压U ab ≤ 0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压U ab>0时，电压鉴别器会令开关S断开，停止加热，则恒温箱内的温度可保持在（）A．10℃B．20℃C．35℃D．45℃3．电熨斗在达到设定的温度后就不再升温，当温度降低时又会继续加热，使温度总与设定的相差不多。
在熨烫不同的织物时，设定的温度可以不同。
进行这样的控制，靠的是 A ．力传感器 B ．光传感器 C ．位移传感器 D ．温度传感器4．如图所示为一种常见的身高体重测量仪，测量仪顶部向下发射超声波，超声波经反射后返回，被测量仪接收，测量仪可记录发射和接收的时间间隔．测量仪底部有一压力传感器，其输出电压作用在它上的压力F 成正比，表达式为U kF =（k 为比例系数）．某同学已知了自己的身高h 、质量m 和重力加速度g ，他想利用该装置测量超声波速度v 和比例系数k ，他多次研究发现，当他站上测重台时测量仪记录的时间间隔比他没站上时减少了t ∆；当他没站上测重台时，测量仪已有输出电压为0U （0U ≠0），当他站上测重台时测量仪输出电压为U ，那么超声波v 与比例系数k 为A ．02U U h v k t mg -==∆， B ．022U U h v k t mg -==∆， C ．02U U h v k t mg -==∆， D ．()022U U h v k t mg-==∆， 5．如图所示的电路中，R 为光敏电阻(增大照射光的强度电阻会减小)、C 为电容器，灯泡L 的额定电压为50V ，理想变压器原、副线圈的匝数比为2:1．闭合电键S ，在a 、b 两端输入正弦交变电流1002sin10U t π=(V)，则下列说法正确的是（ ）A ．灯泡会正常发光B ．光敏电阻中的电流和灯泡中的电流相等C ．增大照射光的强度照射光敏电阻，灯泡会变亮D ．断开电键S ，灯泡会熄灭6．压敏电阻能够把压力这个力学量转换为电阻这个电学量，压敏电阻的阻值随所受压力的增大而减小，在升降机中将重物放在压敏电阻上，压敏电阻接在如图甲所示的电路中，R 为定值电阻，电流表示数随时间变化如图乙所示，某同学根据电流表的示数变化情况推断升降机的运动状态，下列说法中正确的是（ ）A．0~1t时间内，升降机可能匀速运动B．0~1t时间内，升降机一定匀速上升C．1t~2t时间内，升降机可能匀速上升D．1t~2t时间内，升降机一定匀加速上升7．火警报警系统原理如图甲所示，M是一个小型理想变压器，原副线圈匝数之比n1:n2=10:1，接线柱a、b接上一个正弦交变电源，电压随时间变化规律如图乙所示，在变压器右侧部分，R2为用半导体热敏材料（电阻随温度升高而减小）制成的传感器，R1为一定值电阻．下列说法中正确的是A．此交变电源的每秒钟电流变化50次B．电压表示数为22 VC．当传感器R2所在处出现火警时，电流表的示数减小D．当传感器R2所在处出现火警时，电压表的示数减小8．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测。
它的电阻随一氧化碳浓度的变化而变化，在如图所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样，显示仪表的指针就与一氧化碳浓度有了对应关系，观察仪表指针就能判断一氧化碳浓度是否超标。
有一种氧化锡传感器，其技术资料中给出的是电导（即电阻的倒数）——浓度曲线如图所示，请判断，电压表示数U0与一氧化碳浓度C之间的对应关系正确的是（）A． B．C． D．9．电子秤使用的是()A．超声波传感器 B．温度传感器C．压力传感器 D．红外线传感器10．指纹识别器在下列哪些方面可以得到广泛应用()A．乘坐客车购票时B．过公路收费处时C．放学出校门口时D．开银行保险柜时11．某温控电路的原理如图所示，是半导体热敏电阻，R是滑动变阻器，某种仪器要求在的环境中工作，当环境温度偏高或偏低时，控制器会自动启动降温或升温设备，下列说法中正确的是（）A．环境温度降低，的阻值减小B．环境温度升高，变大C．滑片P向下移动时，变大D．调节滑片P的位置能改变降温和升温设备启动时的临界温度12．图甲为斯密特触发器，当加在它的输入端A的电压逐渐上升到某个值（1.6V）时，输出端Y会突然从高电平跳到低电平（0.25V），而当输入端A的电压下降到另一个值的时候（0.8V），Y会从低电平跳到高电平（3.4V）．图乙为一光控电路，用发光二极管LED模仿路灯，R G为光敏电阻．关于斯密特触发器和光控电路的下列说法中正确的是( )A．斯密特触发器是具有特殊功能的与门电路B．斯密特触发器的作用是将模拟信号转换为数字信号C．调节R1和R2的阻值都不影响光线对二极管发光的控制D．要使二极管在天更暗时才会点亮，应该调小R113．在如图所示的电路中，电源的电动势E恒定，内阻r=1Ω，R1为光敏电阻（其阻值随光照的增强而减小），定值电阻R2=2Ω，R3=5Ω，电表均为理想电表．则下列说法正确的是（）A．当光照增强时，电源的效率增大B．当光照增强时，电容器的电荷量减小C．光照强度变化时，电压表示数的变化量和电流表示数的变化量之比不变D．若光敏电阻R1阻值变化范围为2～9Ω，则光照强度变化前后，ab段电路消耗的电功率可能相同14．如图为一种延时开关示意图，M和N是绕在同一个铁芯上的两个线圈，其中M与电源E、开关S构成回路，N的两端用导线ab直接连起来。
当闭合S后，铁芯吸住衔铁A，开关触头B就将高压电路接通；当断开S时，衔铁仍被铁芯吸住，一会儿后才被弹簧C拉上去，从而实现延时断开电路的目的。
下列说法正确的是（）A．起延时效果的主要部件是线圈MB．闭合S电路稳定工作后，导线ab中有从a流向b的感应电流C．断开S瞬间，导线ab中有从a流向b的感应电流D．电源E的正负极对调接入后，该装置就没有延时效果15．电源、开关S和S′、定值电阻R1、光敏电阻R2和电容器连接成如图所示电路，电容器的两平行板水平放置．当开关S、S′闭合，并且无光照射光敏电阻R2时，一带电液滴恰好静止在电容器两板间的M点．当用强光照射光敏电阻R2时，光敏电阻的阻值变小，则A．液滴向下运动B．液滴仍然静止C．R2两端的电势差是否升高无法分析D．当光照强度不变时断开S′，把电容器的上极板向上移一小段距离，则上极板的电势比A点的电势高16．下列说法正确的是（）A．话筒是一种常用的声传感器，其作用是将电信号转换为声信号B．电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器的作用是控制电路的通断C．霍尔元件能够把磁感应强度这个磁学量转换为电流这个电学量D．半导体热敏电阻常用作温度传感器，温度升高，它的电阻值变大17．下列情况中，应用了温度传感器的是( )A．夜间自动打开的路灯B．商场里的自动玻璃门C．电视遥控器D．自动恒温冰箱R为光敏电阻（光照强度增加时，其阻值18．如图所示，电源的电动势为E，内阻为r，G减小）.现增加光照强度，则下列判断正确的是（）A．B灯变暗，A灯变亮B．0R两端的电压变大C．B灯变亮，A灯变暗D．电源的总功率变小19．某种酒精测试仪是利用二氧化锡半导体型酒精气体传感器．酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，如果二氧化锡半导体型酒精气体传感器电阻的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是（）A．U越小，表示c越大，c与U成反比B．U越小，表示c越大，c与U不成反比C．U越小，表示c越小，c与U成正比D．U越大，表示c越大，c与U不成正比20．视觉是人类最重要的知觉方式，视觉受损的病人生活质量深受困扰．目前研发的人工视网膜阵列可以模拟视网膜感光细胞对视觉通路施加特定电刺激，从而产生视觉感受．按工作原理来看，目前的人工视网膜阵列主要有两种，分为微光电二极管阵列和微电极阵列．微光电二极管阵列直接将入射光转化成电信号激励神经细胞，但电流强度不足，需要配备放大电路．微电极阵列通过外置摄像头采集图像并通过无线电波传输至电极阵列，可以最小化植入体积．人工视网膜无论采用哪一种阵列，工作时如果使用直流电，都可能造成电荷累积对神经细胞损伤，以及电解水产生化学腐蚀和气泡．下列说法正确的是（）A．微光电二极管阵列在正常工作时不需要额外电源提供能量B．微电极阵列直接将进入人眼的光线转化成视觉电信号C．微电极阵列传输信号的原理是电流的磁效应D．人造视网膜假体工作时应采用交流电信号21．如图，理想变压器T的原线圈接在电压为U的交流电源两端，P为滑动变阻器的滑片，R T为热敏电阻，其阻值随温度升高而变小．则A．P向左滑动时，变压器的输出电压变大B．P向左滑动时，变压器的输入功率变大C．R T温度升高时，灯L变亮D．R T温度升高时，适当向右滑动P可保持灯L亮度不变22．如图所示，R4是半导体材料制成的热敏电阻，电阻率随温度的升高而减小，这就是一个火警报警器的电路，电流表是安放在值班室的显示器，电源两极之间接一个报警器，当R4所在处出现火情时，显示器的电流I和报警器两端的电压U的变化情况是( )A．I变大，U变小 B．I变大，U变大C．I变小，U变大 D．I变小，U变小23．随着科学的发展与生活水平的提高，传感器已经进入日常生活。
如图所示为某居住小区门口利用光敏电阻设计的行人监控装置，为光敏电阻（随光照强度的增强，阻值减小）、为定值电阻，接监控装置。
则下列说法正确的是①当有人通过遮蔽光线时，之间的电压升高②当有人通过遮蔽光线时，之间的电压降低③当仅増大的阻值时，之间的电压升高①当仅减小的阻值时，之间的电压升高 A ．①③ B ．①④C ．②③D ．②④ 24．压敏电阻的阻值随所受压力的增大而减小，在升降机中将重物放在压敏电阻上，压敏电阻接在如图甲所示的电路中，电流表示数变化情况如图乙所示，某同学根据电流表的示数变化情况推断升降机的运动状态，下列说法中正确的是（）A ．10t 时间内，升降机一定匀速运动B ．10t 时间内，升降机可能减速上升C ．12t t 时间内，升降机可能匀速上升 D ．12t t 时间内，升降机可能匀加速上升25．通常当人走向银行门口时，门就会自动打开，是因为门上安装了下列那种传感器( ) A ．温度传感器 B ．压力传感器C ．红外线传感器D ．声音传感器【参考答案】***试卷处理标记，请不要删除一、选择题1．B解析：B【解析】试题分析：根据题意可知：要使小灯泡发光，则要具备两个条件，一是晚上，而是有声音，声音电阻R2的为光敏电阻，两个条件缺一不可是与的关系，所以N 为与逻辑电路，故B 正确。
高考物理电磁学知识点之传感器全集汇编附答案(2)
高考物理电磁学知识点之传感器全集汇编附答案(2)一、选择题1．电源、开关S和S′、定值电阻R1、光敏电阻R2和电容器连接成如图所示电路，电容器的两平行板水平放置．当开关S、S′闭合，并且无光照射光敏电阻R2时，一带电液滴恰好静止在电容器两板间的M点．当用强光照射光敏电阻R2时，光敏电阻的阻值变小，则A．液滴向下运动B．液滴仍然静止C．R2两端的电势差是否升高无法分析D．当光照强度不变时断开S′，把电容器的上极板向上移一小段距离，则上极板的电势比A点的电势高2．如图电路中，电源电动势为E，内阻为r，R G为光敏电阻，R为定值电阻。
闭合开关后，小灯泡L正常发光，当光照增强时，A．小灯泡变暗B．小灯泡变亮C．通过光敏电阻的电流变小D．通过光敏电阻的电流不变3．如图所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器（图中未画出）相连接．则( )A．当温度降低到某一数值，衔铁P将会被吸下B．当温度升高到某一数值，衔铁P将会被吸下C．工作时，应该把恒温箱内的加热器接在C、D端D．工作时，应该把恒温箱内的加热器接在A、C端4．下列说法中正确的是( )A．电饭锅中的敏感元件是光敏电阻B．测温仪中的测温元件可以是热敏电阻C．机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲D．火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态5．下列说法正确的是A．传感器都是利用电磁感应原理工作的B．电磁炉是根据电磁感应原理工作的C．法拉第圆盘发电机是利用静电感应的原理制成的D．探测金属物品的探测器都是利用静电感应的原理工作的6．某同学设计的散热排风控制电路如图所示，M为排风扇，R0是半导体热敏电阻，其阻值随温度升高而减小，R是可变电阻．下列说法中正确的是A．环境温度升高时，A点电势升高B．可变电阻R阻值调大时，A点电势降低C．可变电阻R阻值调大时，排风扇开始工作的临界温度升高D．若用金属热电阻代替半导体热敏电阻，电路仍能正常工作7．半导体指纹传感器是在一块半导体基板上阵列了10万个金属颗粒，传感器阵列的每一点是一个金属电极，充当电容器的一极，其外面是绝缘的表面，手指贴在其上与其构成了电容器的另一极．由于手指指纹深浅不同，嵴和峪与半导体电容感应颗粒形成的电容值大小不同，其工作过程是通过对电容感应颗粒预先充电到某一参考电压，然后对每个电容的放电电流进行测量，设备将采集到不同的数值汇总，也就完成了指纹的采集，则（）A．指纹的嵴处与半导体基板上对应的金属颗粒距离近，电容小B．指纹的峪处与半导体基板上对应的金属颗粒距离远，电容小C．对每个电容感应颗粒都充电至某一参考电压时，在手指靠近时，各金属电极电量减小D．对每个电容感应颗粒都充电至某一参考电压时，在手指远离时，各金属电极均处于充电状态8．压敏电阻能够把压力这个力学量转换为电阻这个电学量，压敏电阻的阻值随所受压力的增大而减小，在升降机中将重物放在压敏电阻上，压敏电阻接在如图甲所示的电路中，R 为定值电阻，电流表示数随时间变化如图乙所示，某同学根据电流表的示数变化情况推断升降机的运动状态，下列说法中正确的是（）A．0~1t时间内，升降机可能匀速运动B．0~1t时间内，升降机一定匀速上升C．1t~2t时间内，升降机可能匀速上升D．1t~2t时间内，升降机一定匀加速上升9．酒精测试仪（主要部件是二氧化锡半导体型酒精气体传感器）用于测试机动车驾驶人员是否酒驾．酒精气体传感器的电阻与酒精气体的浓度成反比，那么电压表的示数U与酒精气体浓度C之间的对应关系正确的是（）A．U越大，表示C越小，C与U成反比B．U越大，表示C越大，C与U成正比C．U越大，表示C越小，但是C与U不成反比D．U越大，表示C越大，但是C与U不成正比10．下列器件应用光传感器的是A．话筒B．火灾报警器C．测温仪D．电子秤11．某温控电路的原理如图所示，是半导体热敏电阻，R是滑动变阻器，某种仪器要求在的环境中工作，当环境温度偏高或偏低时，控制器会自动启动降温或升温设备，下列说法中正确的是（）A．环境温度降低，的阻值减小B．环境温度升高，变大C．滑片P向下移动时，变大D．调节滑片P的位置能改变降温和升温设备启动时的临界温度12．如图所示是某居民小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻（光照增强电阻变小），R2为定值电阻，A、B接监控装置．则（）①当有人通过而遮蔽光线时，A、B之间电压升高②当有人通过而遮蔽光线时，A、B之间电压降低③当仅增大R2的阻值时，可增大A、B之间的电压④当仅减小R2的阻值时，可增大A、B之间的电压A．①③B．①④C．②③D．②④13．在如图所示的电路中，电源的电动势E恒定，内阻r=1Ω，R1为光敏电阻（其阻值随光照的增强而减小），定值电阻R2=2Ω，R3=5Ω，电表均为理想电表．则下列说法正确的是（）A．当光照增强时，电源的效率增大B．当光照增强时，电容器的电荷量减小C．光照强度变化时，电压表示数的变化量和电流表示数的变化量之比不变D．若光敏电阻R1阻值变化范围为2～9Ω，则光照强度变化前后，ab段电路消耗的电功率可能相同14．2018年春节期间，按照公安部统一部署，全国各大中城市进行了大规模集中整治酒驾行动。
高考物理电磁学知识点之传感器真题汇编及答案解析(1)
高考物理电磁学知识点之传感器真题汇编及答案解析(1)一、选择题1．关于传感器，下列说法正确的是A．霍尔元件能把光学量转化为电学量B．干簧管是根据热胀冷缩的原理制成的C．话筒中的传感器将电信号转化成声音信号D．传感器是把非电信号转换为电信号的主要元件2．如图所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器（图中未画出）相连接．则( )A．当温度降低到某一数值，衔铁P将会被吸下B．当温度升高到某一数值，衔铁P将会被吸下C．工作时，应该把恒温箱内的加热器接在C、D端D．工作时，应该把恒温箱内的加热器接在A、C端3．下列说法中正确的是( )A．电饭锅中的敏感元件是光敏电阻B．测温仪中的测温元件可以是热敏电阻C．机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲D．火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态4．与一般吉他以箱体的振动发声不同，电吉他靠拾音器发声。
如图所示，拾音器由磁体及绕在其上的线圈组成。
磁体产生的磁场使钢质琴弦磁化而产生磁性，即琴弦也产生自己的磁场。
当某根琴弦被拨动而相对线圈振动时，线圈中就会产生相应的电流，并最终还原为声音信号。
下列说法中正确的是A．若磁体失去磁性，电吉他仍能正常工作B．换用尼龙材质的琴弦，电吉他仍能正常工作C．琴弦振动的过程中，线圈中电流的方向不会发生变化D ．拾音器的作用是利用电磁感应把琴弦的振动转化成电信号5．在家用电热灭蚊器中，电热部分主要元件是PTC 元件，PTC 元件是由钛酸钡等半导体材料制成的电阻器，其电阻率ρ随温度 t 的变化关系如图所示，由于这种特性，PTC 元件具有发热、保温双重功能．对此，以下判断正确的是( )①通电后，其电功率先增大，后减小②通电后，其电功率先减小，后增大③当其产生的热量与散发的热量相等时，温度保持在t 1不变④当其产生的热量与散发的热量相等时，温度保持在t 1和t 2之间的某一值不变 A ．①③B ．②③C ．②④D ．①④6．电熨斗在达到设定的温度后就不再升温，当温度降低时又会继续加热，使温度总与设定的相差不多。
高考物理电磁学知识点之传感器真题汇编及答案(2)
高考物理电磁学知识点之传感器真题汇编及答案(2)一、选择题1．某种角速度计，其结构如图所示．当整个装置绕轴OO ′ 转动时，元件A 相对于转轴发生位移并通过滑动变阻器输出电压，电压传感器(传感器内阻无限大)接收相应的电压信号．已知A 的质量为m ，弹簧的劲度系数为k 、自然长度为l ，电源的电动势为E 、内阻不计．滑动变阻器总长也为l ，电阻分布均匀，装置静止时滑片P 在变阻器的最左端B 端，当系统以角速度ω转动时，则( )A ．电路中电流随角速度的增大而增大B ．弹簧的伸长量为2ml x k m ωω=-C ．输出电压U 与ω的函数式为2Em U k m ωω=- D ．此装置能测量的角速度最大不超过2k m2．如图所示为用热敏电阻R 和继电器L 等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器（图中未画出）相连接．则( )A ．当温度降低到某一数值，衔铁P 将会被吸下B ．当温度升高到某一数值，衔铁P 将会被吸下C ．工作时，应该把恒温箱内的加热器接在C 、D 端D ．工作时，应该把恒温箱内的加热器接在A 、C 端3．某同学设计的散热排风控制电路如图所示，M 为排风扇，R 0是半导体热敏电阻，其阻值随温度升高而减小，R 是可变电阻．下列说法中正确的是A ．环境温度升高时，A 点电势升高B．可变电阻R阻值调大时，A点电势降低C．可变电阻R阻值调大时，排风扇开始工作的临界温度升高D．若用金属热电阻代替半导体热敏电阻，电路仍能正常工作4．某同学设计的散热排风控制电路如图所示，M为排风扇，R0是半导体热敏电阻，其阻值随温度升高而减小，R是可变电阻．控制开关电路具有下列特性：当A点电势φA＜φ0时，控制开关处于断路状态；当φA≥φ0时，控制开关接通电路，M开始运转．下列说法中正确的是（）A．环境温度升高时，A点电势升高B．可变电阻R 阻值调大时，A点电势降低C．可变电阻R 阻值调大时，排风扇开始工作的临界温度升高D．若用金属热电阻代替半导体热敏电阻，电路仍能正常工作5．传感器是把非电学量(如速度、温度、压力等)的变化转换成电学变化的一种元件，在自动控制中有着相当广泛的应用，如图所示是一种测量液面高度的电容式传感器的示意图，金属芯线与导电体之间形成一个电容器，从电容大小的变化就能反映液面的升降情况，当测得电容值减小，可以确定h将（）A．减小B．增大C．不变D．无法判断6．如图所示的电路中，R为光敏电阻(增大照射光的强度电阻会减小)、C为电容器，灯泡L的额定电压为50V，理想变压器原、副线圈的匝数比为2:1．闭合电键S，在a、b两端输入正弦交变电流1002sin10=(V)，则下列说法正确的是（）U tπA．灯泡会正常发光B．光敏电阻中的电流和灯泡中的电流相等C．增大照射光的强度照射光敏电阻，灯泡会变亮D．断开电键S，灯泡会熄灭7．压敏电阻的阻值会随所受压力的增大而减小．一同学利用压敏电阻设计了判断升降机运动状态的装置，如图甲所示，将压敏电阻平放在升降机内，受压面朝上，在上面放一物体m，升降机静止时电流表示数为I0．某过程中电流表的示数如图乙所示，则在此过程中A．升降机一定是先向上做匀加速运动然后做匀减速运动B．升降机可能是先向上做匀减速运动然后做匀加速运动C．物体一定是先超重后失重D．物体一定是先失重后超重8．火警报警系统原理如图甲所示，M是一个小型理想变压器，原副线圈匝数之比n1:n2=10:1，接线柱a、b接上一个正弦交变电源，电压随时间变化规律如图乙所示，在变压器右侧部分，R2为用半导体热敏材料（电阻随温度升高而减小）制成的传感器，R1为一定值电阻．下列说法中正确的是A．此交变电源的每秒钟电流变化50次B．电压表示数为22 VC．当传感器R2所在处出现火警时，电流表的示数减小D．当传感器R2所在处出现火警时，电压表的示数减小9．指纹识别器在下列哪些方面可以得到广泛应用()A．乘坐客车购票时B．过公路收费处时C．放学出校门口时D．开银行保险柜时10．下列说法不正确的是（）A．话筒是一种常见的红外线传感器B．电慰斗内一般装有双金属片温度传感器C．电子秤所使用的测力装置是力传感器D．热敏电阻能够把温度大转换为电阻大小11．某学习小组的同学在用“多用电表研究热敏电阻特性”的实验中，安装好如图所示的装置.向杯内加入冷水，此时温度计的示数为20℃，多用电表选择适当的倍率，读出热敏电阻的阻值.然后向杯内加入热水，当温度计的示数为60℃时，发现多用电表的指针偏转角度较大，则下列说法正确的是（）A．多用电表应选用电流挡，温度升高时换用大量程测量B．多用电表应选用电流挡，温度升高时换用小量程测量C．多用电表应选用欧姆挡，温度升高时换用倍率大的挡测量D．多用电表应选用欧姆挡，温度升高时换用倍率小的挡测量12．图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1="20" kΩ,R2 ="10" kΩ,R3="40" kΩ,R t为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b端电压U ab ≤ 0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压U ab>0时，电压鉴别器会令开关S断开，停止加热，则恒温箱内的温度可保持在（）A．10℃B．20℃C．35℃D．45℃13．2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家．某探究小组查到某磁敏电阻在室温下的电阻随磁感应强度变化的曲线如图甲所示，其中R、R0分别表示有、无磁场时磁敏电阻的阻值．为检验其磁敏特性设计了图乙所示电路．关于这个实验，下列说法中正确的是A．闭合开关S，图乙中只增加磁感应强度的大小时，伏特表的示数增大B．闭合开关S，图乙中只增加磁感应强度的大小时，安培表的示数增大C．闭合开关S，图乙中只将磁场方向改为与原来方向相反时，伏特表的示数减小D．闭合开关S，图乙中只将磁场方向改为与原来方向相反时，安培表的示数减小14．机器人装有作为眼睛的“传感器”，犹如大脑的“控制器”，以及可以行走的“执行器”，在它碰到障碍物前会自动避让并及时转弯．下列有关该机器人“眼睛”的说法中正确的是()A．力传感器B．温度传感器C．光传感器D．声音传感器、接在电压15．某一火警报警系统原理图如图所示，报警器未画出，a b311sin314()的正弦交流电源上，u t VR为半导体热敏材料制成的传感器，t R的电阻值t随温度升高而减小，下列说法正确的是（）A．电压表V的示数为311VB．电容器C电容增大，灯L变暗R所在处出现火警时，电流表A的示数增大C．tR所在处出现火警时，变压器输入功率减小D．t16．视觉是人类最重要的知觉方式，视觉受损的病人生活质量深受困扰．目前研发的人工视网膜阵列可以模拟视网膜感光细胞对视觉通路施加特定电刺激，从而产生视觉感受．按工作原理来看，目前的人工视网膜阵列主要有两种，分为微光电二极管阵列和微电极阵列．微光电二极管阵列直接将入射光转化成电信号激励神经细胞，但电流强度不足，需要配备放大电路．微电极阵列通过外置摄像头采集图像并通过无线电波传输至电极阵列，可以最小化植入体积．人工视网膜无论采用哪一种阵列，工作时如果使用直流电，都可能造成电荷累积对神经细胞损伤，以及电解水产生化学腐蚀和气泡．下列说法正确的是（）A．微光电二极管阵列在正常工作时不需要额外电源提供能量B．微电极阵列直接将进入人眼的光线转化成视觉电信号C．微电极阵列传输信号的原理是电流的磁效应D．人造视网膜假体工作时应采用交流电信号17．如图，理想变压器T的原线圈接在电压为U的交流电源两端，P为滑动变阻器的滑片，R T为热敏电阻，其阻值随温度升高而变小．则A．P向左滑动时，变压器的输出电压变大B．P向左滑动时，变压器的输入功率变大C．R T温度升高时，灯L变亮D．R T温度升高时，适当向右滑动P可保持灯L亮度不变18．机器人装有作为眼睛的“传感器”，犹如大脑的“控制器”，以及可以行走的“执行器”，在它碰到障碍物前会自动避让并及时转弯．下列有关该机器人“眼睛”的说法中正确的是()A．力传感器B．温度传感器C．光传感器D．声音传感器19．有一种测量物体重量的电子秤，其电路原理图如图中的虚线部分所示，主要由三部分构成：踏板、压力传感器R（实际上是一个阻值可随压力变化的变阻器）、显示体重的仪表G（实际上是电流表），不计踏板的质量，己知电流表的量程为0〜2A，内阻为Rg＝1Ω，电源电动势为E＝12V，内阻为r＝1Ω，电阻R随压力F变化的函数式为＝（F和R的单位分别为N和Ω），下列说法中正确的是（）R F300.01A．该秤能测量的最大体重是3000NB．该秤的零刻度线（即踏板空载时的刻度线）应标在电流表G刻度盘的0.375A处C．该秤显示重量的刻度是均匀标注的D．该秤显示的重量F与通过电路中的电流I满足1200 3200FI ＝＋20．如图所示为一种常见的身高体重测量仪．测量仪顶部向下发射波速为v的超声波，超声波经反射后返回，被测量仪接收，测量仪记录发射和接收的时间间隔．质量为M0的测重台置于压力传感器上，传感器输出电压与作用在其上的压力成正比．当测重台没有站人时，测量仪记录的时间间隔为t0，输出电压为U0，某同学站上测重台，测量仪记录的时间间隔为t，输出电压为U．该同学的身高和质量分别为A．v(t0-t)，0MUU B．12v(t0-t)，0MUUC．v(t0-t)，00()MU UU-D．12v(t0-t)，00()MU UU-21．如图为一种延时开关示意图，M和N是绕在同一个铁芯上的两个线圈，其中M与电源E、开关S构成回路，N的两端用导线ab直接连起来。
高考物理最新电磁学知识点之传感器分类汇编附答案
高考物理最新电磁学知识点之传感器分类汇编附答案一、选择题1．2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家．某探究小组查到某磁敏电阻在室温下的电阻随磁感应强度变化的曲线如图甲所示，其中R、R0分别表示有、无磁场时磁敏电阻的阻值．为检验其磁敏特性设计了图乙所示电路．关于这个实验，下列说法中正确的是A．闭合开关S，图乙中只增加磁感应强度的大小时，伏特表的示数增大B．闭合开关S，图乙中只增加磁感应强度的大小时，安培表的示数增大C．闭合开关S，图乙中只将磁场方向改为与原来方向相反时，伏特表的示数减小D．闭合开关S，图乙中只将磁场方向改为与原来方向相反时，安培表的示数减小2．科学家研究发现，磁敏电阻(GMR)的阻值随所处空间磁场的增强而增大，随所处空间磁场的减弱而变小，如图所示电路中GMR为一个磁敏电阻，R和为滑动变阻器，和为定值电阻，当开关和闭合时，电容器中一带电微粒恰好处于静止状态．则A．只调节电阻，当向下端移动时，电阻消耗的电功率不变B．只调节电阻，当向下端移动时，带电微粒向下运动C．只调节电阻R，当向右端移动时，电阻消耗的电功率变小D．只调节电阻R，当向右端移动时，带电微粒向下运动3．电视机遥控器是用传感器将光信号转化为电流信号。
下列属于这类传感器的是A．走廊中的声控开关 B．红外防盗装置C．热水器中的温度传感器 D．电子秤中的压力传感器4．图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1="20" kΩ,R2 ="10" kΩ,R3="40" kΩ,R t为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b 端电压U ab ≤ 0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压U ab>0时，电压鉴别器会令开关S断开，停止加热，则恒温箱内的温度可保持在（）A．10℃B．20℃C．35℃D．45℃5．每当地震发生后，各路救援人员及时深入灾区，与死神抢时间，争分夺秒抢救被埋人员，有些救援队借助“生命探测仪”可以发现深埋在废墟中的伤员，根据所学知识，你认为“生命探测仪”可能用到了（）A．振动传感器 B．压力传感器C．红外线传感器 D．电容传感器6．半导体指纹传感器是在一块半导体基板上阵列了10万个金属颗粒，传感器阵列的每一点是一个金属电极，充当电容器的一极，其外面是绝缘的表面，手指贴在其上与其构成了电容器的另一极．由于手指指纹深浅不同，嵴和峪与半导体电容感应颗粒形成的电容值大小不同，其工作过程是通过对电容感应颗粒预先充电到某一参考电压，然后对每个电容的放电电流进行测量，设备将采集到不同的数值汇总，也就完成了指纹的采集，则（）A．指纹的嵴处与半导体基板上对应的金属颗粒距离近，电容小B．指纹的峪处与半导体基板上对应的金属颗粒距离远，电容小C．对每个电容感应颗粒都充电至某一参考电压时，在手指靠近时，各金属电极电量减小D．对每个电容感应颗粒都充电至某一参考电压时，在手指远离时，各金属电极均处于充电状态7．电熨斗在达到设定的温度后就不再升温，当温度降低时又会继续加热，使温度总与设定的相差不多。

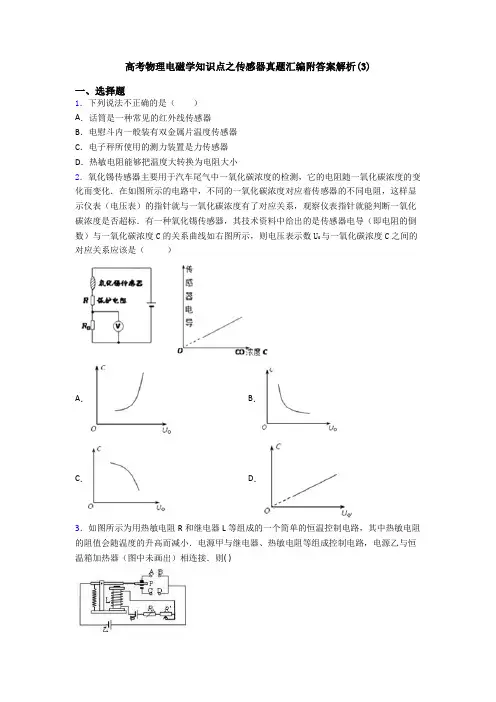

高考物理电磁学知识点之传感器真题汇编附答案解析(3)
高考物理电磁学知识点之传感器真题汇编附答案解析(3)一、选择题1．下列说法不正确的是（）A．话筒是一种常见的红外线传感器B．电慰斗内一般装有双金属片温度传感器C．电子秤所使用的测力装置是力传感器D．热敏电阻能够把温度大转换为电阻大小2．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．在如图所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样显示仪表（电压表）的指针就与一氧化碳浓度有了对应关系，观察仪表指针就能判断一氧化碳浓度是否超标．有一种氧化锡传感器，其技术资料中给出的是传感器电导（即电阻的倒数）与一氧化碳浓度C的关系曲线如右图所示，则电压表示数U0与一氧化碳浓度C之间的对应关系应该是（）A．B．C．D．3．如图所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器（图中未画出）相连接．则( )A．当温度降低到某一数值，衔铁P将会被吸下B．当温度升高到某一数值，衔铁P将会被吸下C．工作时，应该把恒温箱内的加热器接在C、D端D．工作时，应该把恒温箱内的加热器接在A、C端4．自从2011年5月1日“酒驾新规”推行后，“醉驾入刑”深入人心．交通警察检测酒驾的最简单的方法就是用酒精测试仪．酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器电阻r′与酒精气体的浓度C成反比，R0为定值电阻，下列关于电压表的示数（U）与酒精气体的浓度（C）之间关系的图像，其中正确的是()A．B．C．D．5．每当地震发生后，各路救援人员及时深入灾区，与死神抢时间，争分夺秒抢救被埋人员，有些救援队借助“生命探测仪”可以发现深埋在废墟中的伤员，根据所学知识，你认为“生命探测仪”可能用到了（）A．振动传感器 B．压力传感器C．红外线传感器 D．电容传感器6．某同学设计的散热排风控制电路如图所示，M为排风扇，R0是半导体热敏电阻，其阻值随温度升高而减小，R是可变电阻．下列说法中正确的是A．环境温度升高时，A点电势升高B．可变电阻R阻值调大时，A点电势降低C．可变电阻R阻值调大时，排风扇开始工作的临界温度升高D．若用金属热电阻代替半导体热敏电阻，电路仍能正常工作7．半导体指纹传感器是在一块半导体基板上阵列了10万个金属颗粒，传感器阵列的每一点是一个金属电极，充当电容器的一极，其外面是绝缘的表面，手指贴在其上与其构成了电容器的另一极．由于手指指纹深浅不同，嵴和峪与半导体电容感应颗粒形成的电容值大小不同，其工作过程是通过对电容感应颗粒预先充电到某一参考电压，然后对每个电容的放电电流进行测量，设备将采集到不同的数值汇总，也就完成了指纹的采集，则（）A．指纹的嵴处与半导体基板上对应的金属颗粒距离近，电容小B．指纹的峪处与半导体基板上对应的金属颗粒距离远，电容小C．对每个电容感应颗粒都充电至某一参考电压时，在手指靠近时，各金属电极电量减小D．对每个电容感应颗粒都充电至某一参考电压时，在手指远离时，各金属电极均处于充电状态8．某同学设计的散热排风控制电路如图所示，M为排风扇，R0是半导体热敏电阻，其阻值随温度升高而减小，R是可变电阻．控制开关电路具有下列特性：当A点电势φA＜φ0时，控制开关处于断路状态；当φA≥φ0时，控制开关接通电路，M开始运转．下列说法中正确的是（）A．环境温度升高时，A点电势升高B．可变电阻R 阻值调大时，A点电势降低C．可变电阻R 阻值调大时，排风扇开始工作的临界温度升高D．若用金属热电阻代替半导体热敏电阻，电路仍能正常工作9．电熨斗能自动控制温度，在熨烫不同的织物时，设定的温度可以不同，图为电熨斗的结构图，电熨斗内部装有双金属片，双金属片上层金属的热膨胀系数大于下层金属，若把熨烫的棉麻衣物换成丝绸衣物，则如何调节调温旋钮（）织物材料尼龙合成纤维丝绸羊毛棉麻熨烫温度低高A．向下B．向上C．保持原状D．不能确定10．电炖锅是用电阻通电后发热来加工食品的，内有两个“聪明”开关，一个是利用“热敏”材料制成的“热控开关”，当食品加热达到设定温度时，“热控开关”断开使电阻的发热功率减小；另一个是“定时开关”，当加热到一定时间时，“定时开关”断开，使电阻停止发热，这种“聪明电路”是()A．B．C．D．11．火警报警系统原理如图甲所示，M是一个小型理想变压器，原副线圈匝数之比n1:n2 =10:1，接线柱a、b接上一个正弦交变电源，电压随时间变化规律如图乙所示，在变压器右侧部分，R2为用半导体热敏材料（电阻随温度升高而减小）制成的传感器，R1为一定值电阻．下列说法中正确的是A．此交变电源的每秒钟电流变化50次B．电压表示数为22 VC．当传感器R2所在处出现火警时，电流表的示数减小D．当传感器R2所在处出现火警时，电压表的示数减小12．某兴趣小组做一实验，用力传感器来测量小滑块在半圆形容器内来回滑动时对容器内壁的压力大小，且来回滑动发生在同一竖直平面内．实验时，他们把传感器与计算机相连，由计算机拟合出力的大小随时间变化的曲线，从曲线提供的信息，可以判断滑块约每隔t时间经过容器底一次；若滑块质量为0.2kg，半圆形容器的直径为50cm，则由图象可以推断滑块运动过程中的最大速度为v m．若取g=lO m/s2，则t和v m的数值为（）A．1.0s 1.22m/s B．1.0s 2.0m/s C．2.0s 1.22m/s D．2.0s2.0m/s13．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测。

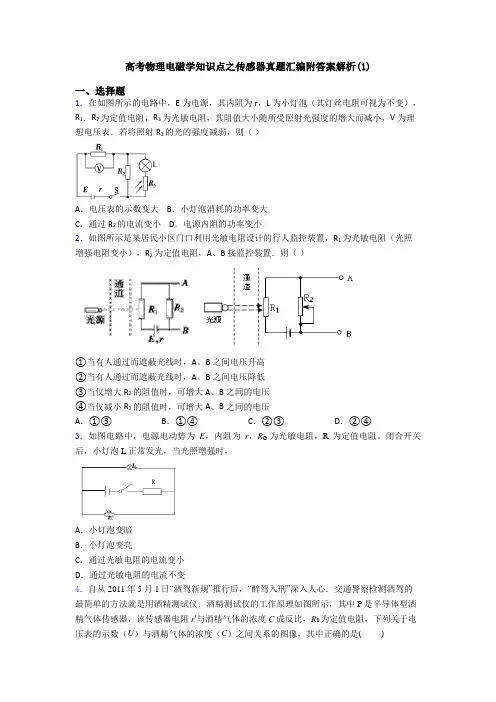

高考物理电磁学知识点之传感器真题汇编附答案解析(1)
高考物理电磁学知识点之传感器真题汇编附答案解析(1)一、选择题1．在如图所示的电路中，E为电源，其内阻为r，L为小灯泡（其灯丝电阻可视为不变），R1．R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表．若将照射R3的光的强度减弱，则（）A．电压表的示数变大 B．小灯泡消耗的功率变大C．通过R2的电流变小 D．电源内阻的功率变小2．如图所示是某居民小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻（光照增强电阻变小），R2为定值电阻，A、B接监控装置．则（）①当有人通过而遮蔽光线时，A、B之间电压升高②当有人通过而遮蔽光线时，A、B之间电压降低③当仅增大R2的阻值时，可增大A、B之间的电压④当仅减小R2的阻值时，可增大A、B之间的电压A．①③B．①④C．②③D．②④3．如图电路中，电源电动势为E，内阻为r，R G为光敏电阻，R为定值电阻。
闭合开关后，小灯泡L正常发光，当光照增强时，A．小灯泡变暗B．小灯泡变亮C．通过光敏电阻的电流变小D．通过光敏电阻的电流不变4．自从2011年5月1日“酒驾新规”推行后，“醉驾入刑”深入人心．交通警察检测酒驾的最简单的方法就是用酒精测试仪．酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器电阻r′与酒精气体的浓度C成反比，R0为定值电阻，下列关于电压表的示数（U）与酒精气体的浓度（C）之间关系的图像，其中正确的是()A．B．C．D．5．下列说法正确的是A．传感器都是利用电磁感应原理工作的B．电磁炉是根据电磁感应原理工作的C．法拉第圆盘发电机是利用静电感应的原理制成的D．探测金属物品的探测器都是利用静电感应的原理工作的6．近年来，酒驾几乎成为一种“社会公害”， 2011年我国首次将醉酒驾车规定为犯罪，并于5月1日正式实施。
交警用来检测酒驾的酒精测试仪的工作原理如图所示，其中是半导体型酒精气体传感器，该传感器的电阻的倒数与酒精气体的浓度成正比，为定值电阻。
高考物理扬州电磁学知识点之传感器真题汇编含答案解析
高考物理扬州电磁学知识点之传感器真题汇编含答案解析一、选择题1．如图所示是测定位移x的电容式传感器，其工作原理是某个量的变化，造成其电容的变化，这个量为（）A．电介质进入极板的长度B．两极板的间距C．两极板的正对面积D．电介质的种类2．如图所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器（图中未画出）相连接．则( )A．当温度降低到某一数值，衔铁P将会被吸下B．当温度升高到某一数值，衔铁P将会被吸下C．工作时，应该把恒温箱内的加热器接在C、D端D．工作时，应该把恒温箱内的加热器接在A、C端3．自从2011年5月1日“酒驾新规”推行后，“醉驾入刑”深入人心．交通警察检测酒驾的最简单的方法就是用酒精测试仪．酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器电阻r′与酒精气体的浓度C成反比，R0为定值电阻，下列关于电压表的示数（U）与酒精气体的浓度（C）之间关系的图像，其中正确的是()A．B．C．D．4．下列说法正确的是A．传感器都是利用电磁感应原理工作的B．电磁炉是根据电磁感应原理工作的C．法拉第圆盘发电机是利用静电感应的原理制成的D．探测金属物品的探测器都是利用静电感应的原理工作的5．近年来，酒驾几乎成为一种“社会公害”， 2011年我国首次将醉酒驾车规定为犯罪，并于5月1日正式实施。
交警用来检测酒驾的酒精测试仪的工作原理如图所示，其中是半导体型酒精气体传感器，该传感器的电阻的倒数与酒精气体的浓度成正比，为定值电阻。
以下关于电流表的示数与酒精气体浓度之间的关系的图像，正确的是（）A． B．C． D．6．在家用电热灭蚊器中，电热部分主要元件是PTC元件，PTC元件是由钛酸钡等半导体材料制成的电阻器，其电阻率ρ随温度 t的变化关系如图所示，由于这种特性，PTC元件具有发热、保温双重功能．对此，以下判断正确的是()①通电后，其电功率先增大，后减小②通电后，其电功率先减小，后增大③当其产生的热量与散发的热量相等时，温度保持在t1不变④当其产生的热量与散发的热量相等时，温度保持在t1和t2之间的某一值不变A．①③B．②③C．②④D．①④7．传感器是把非电学量(如速度、温度、压力等)的变化转换成电学变化的一种元件，在自动控制中有着相当广泛的应用，如图所示是一种测量液面高度的电容式传感器的示意图，金属芯线与导电体之间形成一个电容器，从电容大小的变化就能反映液面的升降情况，当测得电容值减小，可以确定h将（）A．减小B．增大C．不变D．无法判断8．如图所示的电路中，R为光敏电阻(增大照射光的强度电阻会减小)、C为电容器，灯泡L的额定电压为50V，理想变压器原、副线圈的匝数比为2:1．闭合电键S，在a、b两端输入正弦交变电流1002sin10=(V)，则下列说法正确的是（）U tπA．灯泡会正常发光B．光敏电阻中的电流和灯泡中的电流相等C．增大照射光的强度照射光敏电阻，灯泡会变亮D．断开电键S，灯泡会熄灭9．电炖锅是用电阻通电后发热来加工食品的，内有两个“聪明”开关，一个是利用“热敏”材料制成的“热控开关”，当食品加热达到设定温度时，“热控开关”断开使电阻的发热功率减小；另一个是“定时开关”，当加热到一定时间时，“定时开关”断开，使电阻停止发热，这种“聪明电路”是()A．B．C．D．10．酒精测试仪（主要部件是二氧化锡半导体型酒精气体传感器）用于测试机动车驾驶人员是否酒驾．酒精气体传感器的电阻与酒精气体的浓度成反比，那么电压表的示数U与酒精气体浓度C之间的对应关系正确的是（）A．U越大，表示C越小，C与U成反比B．U越大，表示C越大，C与U成正比C．U越大，表示C越小，但是C与U不成反比D．U越大，表示C越大，但是C与U不成正比11．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测。
高考物理最新电磁学知识点之传感器全集汇编含答案解析
高考物理最新电磁学知识点之传感器全集汇编含答案解析一、选择题1．酒精测试仪（主要部件是二氧化锡半导体型酒精气体传感器）用于测试机动车驾驶人员是否酒驾．酒精气体传感器的电阻与酒精气体的浓度成反比，那么电压表的示数U与酒精气体浓度C之间的对应关系正确的是（）A．U越大，表示C越小，C与U成反比B．U越大，表示C越大，C与U成正比C．U越大，表示C越小，但是C与U不成反比D．U越大，表示C越大，但是C与U不成正比2．如图所示是某居民小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻（光照增强电阻变小），R2为定值电阻，A、B接监控装置．则（）①当有人通过而遮蔽光线时，A、B之间电压升高②当有人通过而遮蔽光线时，A、B之间电压降低③当仅增大R2的阻值时，可增大A、B之间的电压④当仅减小R2的阻值时，可增大A、B之间的电压A．①③B．①④C．②③D．②④3．图甲为斯密特触发器，当加在它的输入端A的电压逐渐上升到某个值（1.6V）时，输出端Y会突然从高电平跳到低电平（0.25V），而当输入端A的电压下降到另一个值的时候（0.8V），Y会从低电平跳到高电平（3.4V）．图乙为一光控电路，用发光二极管LED模仿路灯，R G为光敏电阻．关于斯密特触发器和光控电路的下列说法中正确的是( )A．斯密特触发器是具有特殊功能的与门电路B．斯密特触发器的作用是将模拟信号转换为数字信号C．调节R1和R2的阻值都不影响光线对二极管发光的控制D．要使二极管在天更暗时才会点亮，应该调小R14．电视机遥控器是用传感器将光信号转化为电流信号。
下列属于这类传感器的是A．走廊中的声控开关 B．红外防盗装置C．热水器中的温度传感器 D．电子秤中的压力传感器5．如图所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器（图中未画出）相连接．则( )A．当温度降低到某一数值，衔铁P将会被吸下B．当温度升高到某一数值，衔铁P将会被吸下C．工作时，应该把恒温箱内的加热器接在C、D端D．工作时，应该把恒温箱内的加热器接在A、C端6．下列说法正确的是A．传感器都是利用电磁感应原理工作的B．电磁炉是根据电磁感应原理工作的C．法拉第圆盘发电机是利用静电感应的原理制成的D．探测金属物品的探测器都是利用静电感应的原理工作的7．每当地震发生后，各路救援人员及时深入灾区，与死神抢时间，争分夺秒抢救被埋人员，有些救援队借助“生命探测仪”可以发现深埋在废墟中的伤员，根据所学知识，你认为“生命探测仪”可能用到了（）A．振动传感器 B．压力传感器C．红外线传感器 D．电容传感器8．半导体指纹传感器是在一块半导体基板上阵列了10万个金属颗粒，传感器阵列的每一点是一个金属电极，充当电容器的一极，其外面是绝缘的表面，手指贴在其上与其构成了电容器的另一极．由于手指指纹深浅不同，嵴和峪与半导体电容感应颗粒形成的电容值大小不同，其工作过程是通过对电容感应颗粒预先充电到某一参考电压，然后对每个电容的放电电流进行测量，设备将采集到不同的数值汇总，也就完成了指纹的采集，则（）A．指纹的嵴处与半导体基板上对应的金属颗粒距离近，电容小B．指纹的峪处与半导体基板上对应的金属颗粒距离远，电容小C．对每个电容感应颗粒都充电至某一参考电压时，在手指靠近时，各金属电极电量减小D．对每个电容感应颗粒都充电至某一参考电压时，在手指远离时，各金属电极均处于充电状态9．传感器是把非电学量(如速度、温度、压力等)的变化转换成电学变化的一种元件，在自动控制中有着相当广泛的应用，如图所示是一种测量液面高度的电容式传感器的示意图，金属芯线与导电体之间形成一个电容器，从电容大小的变化就能反映液面的升降情况，当测得电容值减小，可以确定h将（）A．减小B．增大C．不变D．无法判断10．电熨斗能自动控制温度，在熨烫不同的织物时，设定的温度可以不同，图为电熨斗的结构图，电熨斗内部装有双金属片，双金属片上层金属的热膨胀系数大于下层金属，若把熨烫的棉麻衣物换成丝绸衣物，则如何调节调温旋钮（）织物材料尼龙合成纤维丝绸羊毛棉麻熨烫温度低高A．向下B．向上C．保持原状D．不能确定11．电炖锅是用电阻通电后发热来加工食品的，内有两个“聪明”开关，一个是利用“热敏”材料制成的“热控开关”，当食品加热达到设定温度时，“热控开关”断开使电阻的发热功率减小；另一个是“定时开关”，当加热到一定时间时，“定时开关”断开，使电阻停止发热，这种“聪明电路”是()A．B．C．D．12．如图所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当照射光强度增大时（）A．电压表的示数减小B．R2中电流减小C．小灯泡的功率减小D．电路的路端电压增大13．火警报警系统原理如图甲所示，M是一个小型理想变压器，原副线圈匝数之比n1:n2 =10:1，接线柱a、b接上一个正弦交变电源，电压随时间变化规律如图乙所示，在变压器右侧部分，R2为用半导体热敏材料（电阻随温度升高而减小）制成的传感器，R1为一定值电阻．下列说法中正确的是A．此交变电源的每秒钟电流变化50次B．电压表示数为22 VC．当传感器R2所在处出现火警时，电流表的示数减小D．当传感器R2所在处出现火警时，电压表的示数减小14．全自动洗衣机设有多段式水位自动感应装置，该装置采用的可能是下列哪种类型的传感器?A．压力传感器B．红外线传感器C．温度传感器D．生物传感器15．如图所示是测定位移x的电容式传感器，其工作原理是某个量的变化，造成其电容的变化，这个量为（）A．电介质进入极板的长度B．两极板的间距C．两极板的正对面积D．电介质的种类16．某种角速度计，其结构如图所示．当整个装置绕轴OO′ 转动时，元件A相对于转轴发生位移并通过滑动变阻器输出电压，电压传感器(传感器内阻无限大)接收相应的电压信号．已知A的质量为m，弹簧的劲度系数为k、自然长度为l，电源的电动势为E、内阻不计．滑动变阻器总长也为l，电阻分布均匀，装置静止时滑片P在变阻器的最左端B端，当系统以角速度ω转动时，则( )A ．电路中电流随角速度的增大而增大B ．弹簧的伸长量为2ml x k m ωω=-C ．输出电压U 与ω的函数式为2Em U k m ωω=- D ．此装置能测量的角速度最大不超过2k m17．在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制。
高考物理新电磁学知识点之传感器真题汇编及答案
高考物理新电磁学知识点之传感器真题汇编及答案一、选择题1．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电，其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关：能在有声音时自动闭合，无声音时自动断开．下列电路图中合理的是A．B．C．D．2．如图电路中，电源电动势为E，内阻为r，R G为光敏电阻，R为定值电阻。
闭合开关后，小灯泡L正常发光，当光照增强时，A．小灯泡变暗B．小灯泡变亮C．通过光敏电阻的电流变小D．通过光敏电阻的电流不变3．下列说法中正确的是( )A．电饭锅中的敏感元件是光敏电阻B．测温仪中的测温元件可以是热敏电阻C．机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲D．火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态4．每当地震发生后，各路救援人员及时深入灾区，与死神抢时间，争分夺秒抢救被埋人员，有些救援队借助“生命探测仪”可以发现深埋在废墟中的伤员，根据所学知识，你认为“生命探测仪”可能用到了（）A．振动传感器 B．压力传感器C．红外线传感器 D．电容传感器5．与一般吉他以箱体的振动发声不同，电吉他靠拾音器发声。
如图所示，拾音器由磁体及绕在其上的线圈组成。
磁体产生的磁场使钢质琴弦磁化而产生磁性，即琴弦也产生自己的磁场。
当某根琴弦被拨动而相对线圈振动时，线圈中就会产生相应的电流，并最终还原为声音信号。
下列说法中正确的是A．若磁体失去磁性，电吉他仍能正常工作B．换用尼龙材质的琴弦，电吉他仍能正常工作C．琴弦振动的过程中，线圈中电流的方向不会发生变化D．拾音器的作用是利用电磁感应把琴弦的振动转化成电信号6．半导体指纹传感器是在一块半导体基板上阵列了10万个金属颗粒，传感器阵列的每一点是一个金属电极，充当电容器的一极，其外面是绝缘的表面，手指贴在其上与其构成了电容器的另一极．由于手指指纹深浅不同，嵴和峪与半导体电容感应颗粒形成的电容值大小不同，其工作过程是通过对电容感应颗粒预先充电到某一参考电压，然后对每个电容的放电电流进行测量，设备将采集到不同的数值汇总，也就完成了指纹的采集，则（）A．指纹的嵴处与半导体基板上对应的金属颗粒距离近，电容小B．指纹的峪处与半导体基板上对应的金属颗粒距离远，电容小C．对每个电容感应颗粒都充电至某一参考电压时，在手指靠近时，各金属电极电量减小D．对每个电容感应颗粒都充电至某一参考电压时，在手指远离时，各金属电极均处于充电状态7．某同学设计的散热排风控制电路如图所示，M为排风扇，R0是半导体热敏电阻，其阻值随温度升高而减小，R是可变电阻．控制开关电路具有下列特性：当A点电势φA＜φ0时，控制开关处于断路状态；当φA≥φ0时，控制开关接通电路，M开始运转．下列说法中正确的是（）A．环境温度升高时，A点电势升高B．可变电阻R 阻值调大时，A点电势降低C．可变电阻R 阻值调大时，排风扇开始工作的临界温度升高D．若用金属热电阻代替半导体热敏电阻，电路仍能正常工作8．传感器是把非电学量(如速度、温度、压力等)的变化转换成电学变化的一种元件，在自动控制中有着相当广泛的应用，如图所示是一种测量液面高度的电容式传感器的示意图，金属芯线与导电体之间形成一个电容器，从电容大小的变化就能反映液面的升降情况，当测得电容值减小，可以确定h将（）A．减小B．增大C．不变D．无法判断9．如图所示的电路中，R为光敏电阻(增大照射光的强度电阻会减小)、C为电容器，灯泡L的额定电压为50V，理想变压器原、副线圈的匝数比为2:1．闭合电键S，在a、b两端输入正弦交变电流1002sin10=(V)，则下列说法正确的是（）U tπA．灯泡会正常发光B．光敏电阻中的电流和灯泡中的电流相等C．增大照射光的强度照射光敏电阻，灯泡会变亮D．断开电键S，灯泡会熄灭10．火警报警系统原理如图甲所示，M是一个小型理想变压器，原副线圈匝数之比n1:n2=10:1，接线柱a、b接上一个正弦交变电源，电压随时间变化规律如图乙所示，在变压器右侧部分，R2为用半导体热敏材料（电阻随温度升高而减小）制成的传感器，R1为一定值电阻．下列说法中正确的是A．此交变电源的每秒钟电流变化50次B．电压表示数为22 VC．当传感器R2所在处出现火警时，电流表的示数减小D．当传感器R2所在处出现火警时，电压表的示数减小11．为了儿童安全，布绒玩具必须检测其中是否存在金属断针，可以先将玩具放置强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到断针的存在，如图所示是磁报警装置中的一部分电路示意图，其中R B是磁敏传感器，它的电阻随断针的出现而减小，a、b接报警器，当传感器R B所在处出现断针时，电流表的电流I、ab两端的电压U将（）A．I变大，U变小B．I变小，U变小C．I变大，U变大D．I变小，U变大12．图甲为斯密特触发器，当加在它的输入端A的电压逐渐上升到某个值（1.6V）时，输出端Y会突然从高电平跳到低电平（0.25V），而当输入端A的电压下降到另一个值的时候（0.8V），Y会从低电平跳到高电平（3.4V）．图乙为一光控电路，用发光二极管LED模仿路灯，R G为光敏电阻．关于斯密特触发器和光控电路的下列说法中正确的是( )A．斯密特触发器是具有特殊功能的与门电路B．斯密特触发器的作用是将模拟信号转换为数字信号C．调节R1和R2的阻值都不影响光线对二极管发光的控制D．要使二极管在天更暗时才会点亮，应该调小R113．通常当人走向银行门口时，门就会自动打开，是因为门上安装了下列那种传感器( ) A．温度传感器B．压力传感器C．红外线传感器D．声音传感器14．下列关于几种传感器的说法不正确的是（）A．电子秤所使用的测力装置是力传感器B．电饭锅常压下只要锅内有水，锅内的温度不可能达到103℃，开关按钮就不会自动跳起C．电熨斗需要较高温度熨烫时，要调节温度旋钮，使升降螺丝上移并推动弹性铜片上移D．霍尔元件能把磁感应强度这个磁学量转换成电压这个电学量15．某种角速度计，其结构如图所示．当整个装置绕轴OO′ 转动时，元件A相对于转轴发生位移并通过滑动变阻器输出电压，电压传感器(传感器内阻无限大)接收相应的电压信号．已知A的质量为m，弹簧的劲度系数为k、自然长度为l，电源的电动势为E、内阻不计．滑动变阻器总长也为l，电阻分布均匀，装置静止时滑片P在变阻器的最左端B端，当系统以角速度ω转动时，则( )A ．电路中电流随角速度的增大而增大B ．弹簧的伸长量为2ml x k m ωω=-C ．输出电压U 与ω的函数式为2Em U k m ωω=- D ．此装置能测量的角速度最大不超过2k m16．如图所示是一个基本逻辑电路。
高考物理电磁学知识点之传感器真题汇编含答案解析
高考物理电磁学知识点之传感器真题汇编含答案解析一、选择题1．如图所示是一个基本逻辑电路。
声控开关、光敏电阻、小灯泡等元件构成的一个自动控制电路。
该电路的功能是在白天无论声音多么响，小灯泡都不会亮，在晚上，只要有一定的声音，小灯泡就亮。
这种电路现广泛使用于公共楼梯间，该电路虚线框N中使用的是门电路．则下面说法正确的是（）A．R2为光敏电阻，N 为或门电路B．R2为光敏电阻，N为与门电路C．R2为热敏电阻，N为或门电路D．R2为热敏电阻，N为非门电路2．如图所示是某居民小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻（光照增强电阻变小），R2为定值电阻，A、B接监控装置．则（）①当有人通过而遮蔽光线时，A、B之间电压升高②当有人通过而遮蔽光线时，A、B之间电压降低③当仅增大R2的阻值时，可增大A、B之间的电压④当仅减小R2的阻值时，可增大A、B之间的电压A．①③B．①④C．②③D．②④3．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．在如图所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样显示仪表（电压表）的指针就与一氧化碳浓度有了对应关系，观察仪表指针就能判断一氧化碳浓度是否超标．有一种氧化锡传感器，其技术资料中给出的是传感器电导（即电阻的倒数）与一氧化碳浓度C的关系曲线如右图所示，则电压表示数U0与一氧化碳浓度C之间的对应关系应该是（）A．B．C．D．4．近年来，酒驾几乎成为一种“社会公害”， 2011年我国首次将醉酒驾车规定为犯罪，并于5月1日正式实施。
交警用来检测酒驾的酒精测试仪的工作原理如图所示，其中是半导体型酒精气体传感器，该传感器的电阻的倒数与酒精气体的浓度成正比，为定值电阻。
以下关于电流表的示数与酒精气体浓度之间的关系的图像，正确的是（）A． B．C． D．5．自动门、生命探测器、家电遥控系统、防盗防火报警器都使用了( )A．温度传感器 B．生物传感器 C．红外线传感器 D．压力传感器6．某同学设计的散热排风控制电路如图所示，M为排风扇，R0是半导体热敏电阻，其阻值随温度升高而减小，R是可变电阻．下列说法中正确的是A．环境温度升高时，A点电势升高B．可变电阻R阻值调大时，A点电势降低C．可变电阻R阻值调大时，排风扇开始工作的临界温度升高D．若用金属热电阻代替半导体热敏电阻，电路仍能正常工作7．在家用电热灭蚊器中，电热部分主要元件是PTC元件，PTC元件是由钛酸钡等半导体材料制成的电阻器，其电阻率ρ随温度 t的变化关系如图所示，由于这种特性，PTC元件具有发热、保温双重功能．对此，以下判断正确的是()①通电后，其电功率先增大，后减小②通电后，其电功率先减小，后增大③当其产生的热量与散发的热量相等时，温度保持在t1不变④当其产生的热量与散发的热量相等时，温度保持在t1和t2之间的某一值不变A．①③B．②③C．②④D．①④8．传感器担负着信息采集的任务，通常是把被测的非电信息，按照一定的规律转化成与之对应的电信息的器件或装置。
