新科空调常见故障维修方法一、空调相关知识1、空调器：全称空气调节器，是一种向房间或其他密闭区域直接提供经过处理的空气设备。
主要包括制冷和除湿用的制冷系统、空气循环和净化装置、加热和通风装置等。
空调器的主要功能是对室内空气进行滤尘、冷却和除湿。
(有的还具有制热和更换新风的功能)实现对室内温度的自动调节。
空调按照功能不同，可分为单冷型、热泵型和电辅助加热型。
6iQ洱吧下载- 视频教程点播下载网2、变频空调维修器能够在一定的范围内连续调节压缩机的频率或转速，即可改变制冷剂的流量，而发挥最能与环境状态相匹配的能力而自动调节输出的新型空调器。
变频空调器采用数字信号处理和模拟控制与人工智能控制相结合。
与普通空调相比，变频空调具有制冷制热迅速强劲，高效节能，舒适可靠，智能除霜，除湿量大，超静音，宽电压工作等优点。
6iQ洱吧下载- 视频教程点播下载网变频空调与定频空调的区别1) 变频空调高功率启动运转，迅速达到设定温度，低功率维持，室温平衡，因而制冷制热迅速、省电、室温波动小。
2) 定频空调以固定功率运转，通过频繁开关机维持室内温度，因而制冷制热速度缓慢，对家庭电网冲击大，室温波动大。
数字直流空调与交流空调的区别：交流空调改变的是压缩机的供电频率，从而改变压缩机工作速度及供电频率10HZ—150HZ;6iQ洱吧下载- 视频教程点播下载网直流空调改变的是压缩机的供电电压，从而改变压缩机的工作速度供电电压150V—260V。
6iQ洱吧下载- 视频教程点播下载网3、空调型号的表示：国产空调器命名方法如下：KFR(d)50LW/T(D BP J X F) K-空调F-分体式R-热泵制热型D-辅助电加热50-制冷/制热量L-结构类型W-室外机T-开发型号D-直流BP-变频J-离子除尘X-双向换风F负离子(L—结构类型代号中：“L”-柜式，落地式;“G”-壁挂式;C”-窗式;“N”-内藏式;“F”-风管式;“Q”-嵌入式;"D”-吊顶式)6iQ洱吧下载- 视频教程点播下载网4、空调器的制冷量/制热量：1) 空调器在进行制冷运转时，在单位时间内，从密闭房间内排出的热量称为空调器的制冷量2) 空调器在进行制热运转时，在单位时间内从密闭房间内释放出的热量称为空调器的制热量。
3) 每平方米空调需要150W制冷量：从而推出房间面积使用空调的计算公式：制冷量/150W= +2= -2=06“”即为适应房间的面积“”为适应最大面积“0”为适应最小面积例如：KFR-2601GW/BP 制冷量：2600W 2600/150=17 17+2=19 17-2-156即该空调适用面积为：15-19㎡，空调的匹数也由此而来。
根据制冷量给空调分类：61P：2300W-2500W 1.5P：3000W-3600W 1.25P:2600W-2800W6i2P:4000W-5200W 3P:6500W-7200W 2.5P:5800W-6200W65P:1200W 10P:2400W6iQ1P:900W左右 1.5P:1300W左右2P:1800W左右6iQ洱吧下载- 视频教程点播下载网3P:2800W左右5P:5000W左右10P:10000W左右6iQ洱吧下载- 视频教程点播下载网一般空调电压为220V 3P的有220V也有280V;220V适用于家用;380V为动力电适用于商用6iQ洱吧下载- 视频教程点播下载网一般5P、10P均为商用机，380V电的代码一般为：“3”、“S”6iQ空调适用面积：1P：11-17㎡ 1.5P:18-25㎡2P:30-33㎡1.25P:18-23㎡3P:40-45㎡5P:60㎡左右10P:50㎡左右6iQ二、空调器上的认证标志6iQ市场上销售的空调器，大多附有质量认证标志，由于认证机构不同，这些标志也多种多样各不相同，下面是常见的空调质量认证标志：【IB标志：中国进出口商品检验局检验标志，说明产品是正规进出口商品质量安全可靠。
凡进口的家电产品须有此标志才能在中国市场上销售。
6iQ洱吧下载- 视频教程点播下载网2.“长城”标志：中国电工产品认证(CCEE)质量认证标志。
已实施强制认证的产品有：电视机、收录机、空调器、电冰箱、电风扇、电动工具、低压电器.3.AS标志：澳大利亚标准协会(SAA)使用于电器和非电器产品的标志，英联邦商务条例对其保障，国际通用。
4.BEB标志：英国保险商实验室的检验合格标志。
这个标志在世界许多国家通行，具有权威性。
5.UL标志：美国保险商实验所认证标志。
6iQ洱吧下载- 视频教程点播下载网6.JIB标志：日本标准化组织(JIB)对其检验合格的电器产品、纺织品颁发的标志。
7.7.CECC标志：欧洲电工认证标志。
8.消费者在选购空调产品时，除了根据品牌、性能、规格等方面进行选购以外，各种质量认证标志也是可以作为参考的，知晓一些认证标志的知识，对消费者选购产品有很大的益处。
三、空调常见故障及判断方法6iQ洱吧下载- 视频教程点播下载网常见故障现象(1)、漏:指制冷剂泄漏;电气(线路、机体)绝缘破损引起的漏电等。
(2)、堵:指制冷系统的脏堵与冰堵;空气过滤器堵塞;进风口、出风口被障碍物堵塞等。
6iQ 洱吧下载- 视频教程点播下载网(3)、断:指电气线路断线;熔断器熔断;由于过热或电流过大引起过载保护器的触点断开;由于制冷系统压力不正常引起压力继电器的触点断开等。
6iQ洱吧下载- 视频教程点播下载网(4)、烧:指压缩机电动机的绕组、风扇电动机的绕组、电磁阀线圈、继电器线圈和触点等被烧毁。
6iQ洱吧下载- 视频教程点播下载网(5)、卡:指压缩机卡住、风扇卡住、运动部件的轴承卡住等。
6iQ洱吧下载- 视频教程点播下载网(6)、破损:指压缩机阀片破损、活塞拉毛、风扇扇叶断裂以及各种部件破损等。
6iQ洱吧下载- 视频教程点播下载网常见故障判断方法6iQ洱吧下载- 视频教程点播下载网对家用空调器常见故障的判断基本方法是：看、听、摸、测、析。
6iQ洱吧下载- 视频教程点播下载网1、看:仔细观察空调器各部件的工作情况，重点观察制冷系统、电气系统、风系统三部分，判断它们工作是否正常。
6iQ洱吧下载- 视频教程点播下载网(1)制冷系统：观察制冷系统各管路有无裂缝、破损、结霜与结露等情况;制冷管路之间、管路与壳体等有无相碰磨擦，特别是制冷剂管路焊接处，接头连接处有无泄漏，凡是泄漏处就会有油污(制冷系统中有一定量的冷冻机油)，也可用干净的软布、软纸擦拭管路焊接处与接头连接处，观察有无油污，以判断是否出现泄漏。
6iQ洱吧下载- 视频教程点播下载网(2)电气系统：观察电气系统熔丝是否熔断，电气导线的绝缘是否完整无损，电路板有无断裂，连接处有无松脱等。
特别是电气连接是否接触良好，接线螺丝、插接件极易松脱造成接触不良。
6iQ洱吧下载- 视频教程点播下载网(3)通风系统：观察空气过滤网、热交换器盘管和翅片是否积尘过多;进风口、出风口是否畅通;风机与扇叶运转是否正常;风力大小是否正常等。
6iQ洱吧下载- 视频教程点播下载网2、听:通电开机细听空调器压缩机运转声音是否正常，有无异常声音，风扇运转有无杂音，噪音是否过大等。
空调器在运行中，正常情况下振动轻微、噪声较小，一般在50DB以下。
如果振动和噪声过大，可能原因有：6iQ洱吧下载- 视频教程点播下载网(1)安装不当。
如支架尺寸与机组不符、固定不紧或未加减振橡胶、泡沫塑料垫等，均可使空调器在运转时振动加剧、噪声变大。
尤其在刚启动和停机时表现得最为显著。
6iQ洱吧下载- 视频教程点播下载网(2)压缩机不正常振动。
底座安装不良，支脚不水平，防震橡胶或防震弹簧安装不良或防震效果不佳等。
如果压缩机内部发生故障，如阀片破碎、液击等也会发出异常声音。
6iQ 洱吧下载- 视频教程点播下载网(3)风扇碰击。
风扇叶片安装不良或变形会引起碰撞声。
风扇可能与壁壳、底盘相碰，风扇的轴心窜动，叶片失去平衡也会发出撞击声;如果风扇内有异物，叶片与之相碰也会发生撞击声。
6iQ洱吧下载- 视频教程点播下载网3、摸：用手摸空调器有关部位感受其冷热、振颤等情况，有助于判断故障性质与部位。
正常情况下，冷凝器的温度是自上而下逐渐下降，下部的温度稍高于环境温度。
若整个冷凝器不热或上部稍有温热，或虽较热但上下相邻两根管道温度有明显差异，则均属不正常。
蒸发器在正常情况下，将蘸有水的手指放在蒸发器表面，会有冰冷粘住的感觉。
干燥器、出口处毛细管在正常情况下应有温热感(比环境温度稍高，与冷凝器末段管道温度基本相同)，如感到比环境温度低或表面有露珠凝结及毛细管各段有温差等均不正常。
距压缩机200MM处的吸气管，在正常情况下，其温度应与环境温度差不多。
6iQ洱吧下载- 视频教程点播下载网4、测:为了准确判断故障的性质与部位，常常要用仪器、仪表检查测量空调器的性能参5、数和状态。
如用检漏仪检查有无制冷剂泄漏;用万用表测量电源电压、各接线端对地电流及运转电流是否符合要求，由电脑控制的空调器，还应测量各控制点的电位是否正常等。
6iQ洱吧下载- 视频教程点播下载网5、析:经过上述几种检查手段所获得的结果，大多只能反映某种局部状态。
空调器各部6、7、分之间是彼此联系、互相影响的，一种故障现象可能有多种原因，而一种原因也可8、9、能产生多种故障。
因此，对局部因素要进行综合比较分析，从而全面准确地判定故障的性质与部位。

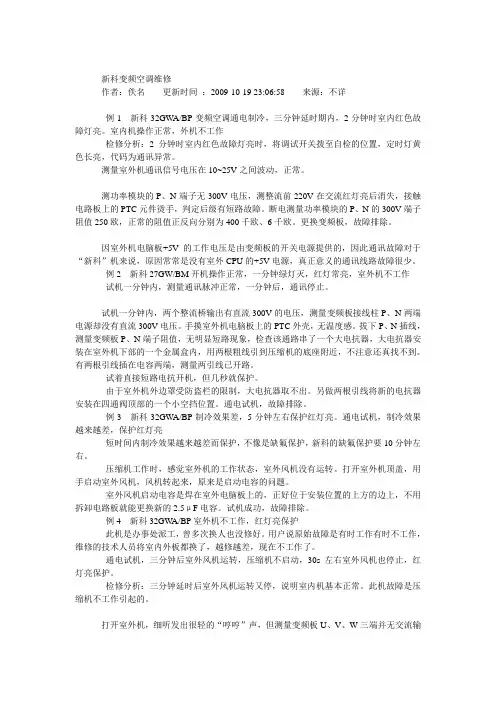

新科变频空调维修
新科变频空调维修作者：佚名更新时间：2009-10-19 23:06:58 来源：不详例1 新科32GW A/BP变频空调通电制冷，三分钟延时期内，2分钟时室内红色故障灯亮。
室内机操作正常，外机不工作检修分析：2分钟时室内红色故障灯亮时，将调试开关拨至自检的位置，定时灯黄色长亮，代码为通讯异常。
测量室外机通讯信号电压在10~25V之间波动，正常。
测功率模块的P、N端子无300V电压，测整流前220V在交流红灯亮后消失，接触电路板上的PTC元件烫手，判定后级有短路故障。
断电测量功率模块的P、N的300V端子阻值250欧，正常的阻值正反向分别为400千欧、6千欧。
更换变频板，故障排除。
因室外机电脑板+5V的工作电压是由变频板的开关电源提供的，因此通讯故障对于“新科”机来说，原因常常是没有室外CPU的+5V电源，真正意义的通讯线路故障很少。
例2 新科27GW/BM开机操作正常，一分钟绿灯灭，红灯常亮，室外机不工作试机一分钟内，测量通讯脉冲正常，一分钟后，通讯停止。
试机一分钟内，两个整流桥输出有直流300V的电压，测量变频板接线柱P、N两端电源却没有直流300V电压。
手摸室外机电脑板上的PTC外壳，无温度感。
拔下P、N插线，测量变频板P、N端子阻值，无明显短路现象，检查该通路串了一个大电抗器，大电抗器安装在室外机下部的一个金属盒内，用两根粗线引到压缩机的底座附近，不注意还真找不到。
有两根引线插在电容两端，测量两引线已开路。
试着直接短路电抗开机，但几秒就保护。
由于室外机外边罩受防盗栏的限制，大电抗器取不出。
另做两根引线将新的电抗器安装在四通阀顶部的一个小空挡位置。
通电试机，故障排除。
例3 新科32GW A/BP制冷效果差，5分钟左右保护红灯亮。
通电试机，制冷效果越来越差，保护红灯亮短时间内制冷效果越来越差而保护，不像是缺氟保护，新科的缺氟保护要10分钟左右。
压缩机工作时，感觉室外机的工作状态，室外风机没有运转。
新科50变频空调的故障代码及快速诊断
KFR-50LW/BP(F)的故障代码显示5、故障自诊断显示5.1室内显示空调一旦出现有故障显示后，在不断电的情况下，可以利用室内控制面板上的拨动开关，从“开”的位置拨动到“关”的位置，此时VFD显示故障信息，详见表6。
如有多个故障，每个故障输出一次，蜂鸣器鸣叫一声。
每一个故障持续显示5秒钟。
当故障全部输出后，蜂鸣器鸣叫三声以示结束。
如果对室内或室外控制板断电则可清除其内存的故障信息。
表65.2室外显示对于室外部分的故障还可以在室外板不断电的情况下，利用室外控制板上的LED4的显示观察系统自诊断室外显示的故障信息，详见表7。
室外LED4常亮，为压缩机正常运行状态，若LED4以0.5Hz闪烁（短闪烁）为压缩机启动前的待机状态。
在室外系统处于故障状态时，LED4则以先灭1秒、亮2秒，然后以2Hz 频率闪烁n次（长闪烁），并循环显示；以LED4长闪烁的次数来判断系统故障。
表7室外显示内容见下表KFR-50LWX/BM(F)的故障代码显示§4.1上电显示1． 上电后VFD 整个荧光屏所有字符全亮，每次显示1秒钟，灭1秒钟，共显示三次后屏幕只剩下“Shinco ” 商标为常亮，其余均灭。
2． 按面板上“＋”、“－”键可设定荧光屏显示亮度。
§4.2荧光屏显示图案说明§4.2.1荧光屏上部正中为“Shinco ”红色商标显示。
§4.2.2左上角“定时时间”，在定时设定及定时有效时显示。
§4.2.3右上角为“设定温度”显示。
在设定模式制冷、制热状态下显示。
§4.2.4 “Shinco ”商标下部中间风叶符号为风速指示。
§4.2.4.1开机时高速 风叶片每秒4转，中间点亮。
低速风叶片每秒1转，中间点亮。
自动风九张叶片亮，中间点亮。
§4.2.4.2停机时高速、中速、低速及自动风无显示。
§4.2.5风速指示符号下部频谱状发光显示。
新科空调故障代码大全收藏版
新科空调故障代码大全收藏版新科空调故障代码大全 家用空调系列：家用定频空调 1·故障代码 故障内容 维修措施 适用型号16℃灯闪 不制冷检漏，外机是否工作KFR(d)-25GW ，KFR-32GW(B)，KFRd-48LW(F,B,BF)，KFRd-120LW 17℃灯闪 低压，缺相，相序1、缺氟，充氟过多 2、相位检测，电源 18℃灯闪 电压过低 电压正常自动恢复 19℃灯闪 T1开路 插头松，探头坏 20℃灯闪 T2开路 插头松，探头坏 21℃灯闪T3开路1、插头松；探头坏；信号线断注：KFRd-75LWE/3，KFRd-120LWE009电路除高压保护为21℃灯亮外，其余故障显示同上。
2·发光管指示记号说明：★-亮 ○-灭L1 L2 L3 故障内容 维修措施 适用型号★ ○ ○ 制冷剂泄漏，不制冷 检漏，外机是否工作KFRd-25GWE ，KFR-29GWE ，KFR-35GW(F,EF,B,BF ★ ★ ○ T1开路或不良插头松，探头坏★ ○ ★ T2开路或不良 插头松，探头坏○ ★ ★T3开路或不良 1、插头松；探头坏；信号线断 ★ ★ ★ 电压低保护（定时灯闪） 电压正常自动恢复3·发光二极管指示（记号注明：●亮×灭★闪） 运行灯（绿） 故障灯(红) 定时灯（黄） 故障内容适用型号● ★ × T1保护 灵感系列KF(R)-25GWL(F)，KF(R)-35GWL(Y)× ★ ● T2保护 ●★●制冷剂泄漏保护★ ★ × 内风机故障 × ★ ★ 无同步信号 ★★★EEPROM 故障4·故障显示代码 故障内容适用型号F0 通讯异常 “明净星”、“洁净”系列挂，KF(R)-26GWJ(F)，KFR-35GWJX(F)F1 T1开路、短路或接触不良F2 T2开路、短路或接触不良F3 制冷剂泄漏保护F4 内风机故障 F5过零检测故障5·故障显示代码 故障原因适用型号 E1 T1开路、短路或接触不良 “明净星”、“洁净”“灵感”系列柜机KF-50LWC ，KF(Rd)-50LWNCX ，KF(Rd)-50LWN ，KF(R)-50LWL E2 T2开路、短路或接触不良E3 T3开路、短路或接触不良 E4 制冷剂泄漏保护E5 通讯异常保护 E6缺相、低压、相序错保护6· 发光二极管指示（记号注明：●亮 ×灭 ★ 闪） 数码管显示 运行灯(绿) 定时灯（黄） 故障灯（红）故障内容适用型号E1 ● × ★ T1保护 适用于A/S ，Q 、Z 、V 、L 、A 、PH 、PF 、E 、K 等系列挂壁机 E2 × ● ★ T2保护 E3 ● ● ★ 制冷剂泄漏保护 E4 ★ × ★ 内风机故障 E5 ×★★无同步信号机型选择板故障 E6 ★ ★ ★ 数码管+二极管灯（Q\Z\V\PH\PF\E\K 等）款 E6 ● ● A/S 款 E6 ●●●三灯款7·故障显示代码 故障内容现象适用型号显示“EF” PG 反馈异常 不在设计范围内,停机KFRd-26GW/C 、KFRd-36GW/C显示“ER” Tr 室温异常 AD 值≤-40℃或＞100℃，停机 显示“EE” Te 蒸发器管温异常 AD 值≤-40℃或＞100℃，停机 显示“ES”无氟保护停机(Tr-Te ＜3℃)8·设定温度低位显示 故障内容适用型号E1 T1室内珠封探头开路或接触不良 KFRD-50/60/72LW 柜机E2 T2室内铜封探头开路或接触不良 E3 T3室外铜封探头开路或接触不良 E4 制冷剂泄漏或不制冷 E5 通讯异常保护 E6 低压常保护(三相机)9·故障指示灯 故障内容适用型号16℃ 制冷剂泄漏或不制冷 KFRD-120LW 柜机故障代码 17℃ 相序，缺相，低压保护19℃ T1室内珠封探头开路或接触不良或短路 20℃ T2室内铜封探头开路或接触不良或短路21℃T3室外铜封探头开路或接触不良或短路或高压保护新科家用空调系列----变频空调系列： 1·故障代码 诊断内容适用型号1 室内环境温度传感器异常 KFR-28Q （32V ）/35V ）GW/BM2 室内热交换器温度传感器异常 3室内风扇电机运转异常4 信号通讯异常、电源不能加到室外机或室外机基板5 IPM模块保护（电源、温度）6 室外传感器异常7 电流或电压传感器故障8 压缩机驱动异常故障代码诊断内容故障内容E0 压缩机排气温度传感器异常传感器开路·短路连接器接触不良E1 室内环境温度传感器异常传感器开路·短路连接器接触不良E2 室内热交换器温度传感器异常传感器开路·短路连接器接触不良E3 室内风机故障风机启动失败，风机无反馈E4 室内外信号通讯异常单元间配线错误线端固定不良线体与金属板接触不良AC220V、DC280V接线错误电源不能加到室外机或室外机基板绝缘不良端子板用温度保险丝熔断电源继电器不良基板不良（室内或室外）E6 室外传感器异常传感器开路·短路连接器接触不良E7 室外直流电机故障电机坏或控制板问题P1 壳顶保护壳顶过热跳线熔断P4 选择机型出现错误，无显示机型故障Q款机型，如显示板无任何显示且接受正常，则选择机型出现错误机型P8 室内风机反馈故障室内无风机反馈出现F0 室外控制器故障直流电压过低或过高压缩机驱动异常IPM模块保护电流峰值关断*PFC保护*电压互感器故障*电流互感器故障室外电源板显示闪烁故障说明次数n诊断内容故障内容1 压缩机壳顶过温保护传感器开路·短路连接器接触不良2 室外环境温度传感器异常传感器开路·短路连接器接触不良3 室外热交换器温度传感器异常传感器开路·短路连接器接触不良4 压缩机排气温度传感器异常传感器开路·短路连接器接触不良5 电流互感器故障电流互感器电路故障6 电压互感器故障电压互感器电路故障7 PFC保护8 信号通讯异常单元间配线错误线端固定不良线体与金属板接触不良AC220V、DC280V 接线错误绝缘不良端子板用温度保险丝熔断电源继电器不良基板不良（室内或室外）电源不能加到室外机或室外机基板9 -10 -室外风机反馈11 -12 电流峰值关断瞬时停电·电压下降·IPM不良压缩机磨耗13 -14 IPM模块保护（电流、温度）IPM不良、信号线连接器接触不良、压缩机卡轴·磨耗过大·室外基板不良、室外风机不运转室外热交换器堵塞15 -16 压缩机驱动异常缺相，或相序错误启动参数异常17 电压保护直流电压过低或过高。
分享新科KFR32GWABP变频空调维修经过
分享新科KFR32GWA/BP变频空调维修经过
如题一台新科变频>
故障为制冷开机,内机工作一会后故障指示灯亮.
当出现故障后把内机开关拨到关的位置后.
定时灯长亮,后滴滴响三下后结束
查故障代码为通讯故障.
拆开外机,发现开机状态下外机没一个灯亮.基本锁定故障在
外机电源部分.
测的外机有220V供电而300V电容上没电压:
手摸外机电脑板上的PTC电阻很烫.说明整流或者300V用电回路有严重短路.,这个时候,我把300V电源到模块的线拔了.外机300V指示灯亮了
说明模块上有短路
拆下变频模组发现/400V 4.7UF电容已经鼓包.电源开关管TOP222已经击穿.
换新后.机器外机CPU供电
正常了4颗LED也点亮了.但新的问题又出来了.机器在不插压缩机连线时一切正常.但插上后只要一起动,外机就跳掉(CPU失电,指示灯熄灭)然后有启动,在跳掉...
怀疑压缩机坏,
后用3个100W灯泡三角接法代替压缩机故障不变,说明问题还是在变频板上带换了变频板上的功率模块,测了板上的所以光电耦合,都没坏.故障还是不变,
维修一下陷入困境.
现在模块上就剩下一个SY9904的稳压模块没换了.
重旧的模块上找到个一样的,
换上后机器正常了!
机器到此维修结束...
谢谢大家观看
[本帖最后由一笑于 2008-7-21 16:17 编辑]
空调常见故障及维修方法
空调常见故障及维修方法
空调是现代生活中必不可少的一种电器设备，但在长时间使用过程中，会出现各种各样的故障。
本文将介绍一些常见的空调故障及其相应的维修方法，希望能为您的生活带来一些帮助。
1. 空调不能工作
当你打开空调，但是没有任何响应时，可能是由于以下原因导致的：
- 开关故障：检查空调的开关是否正常，如果不正常，需要更换。
- 电源故障：检查空调插座是否正常，如果插座正常，那么需要检查空调的电源线是否损坏，如果损坏，需要更换电源线。
- 控制板故障：如果以上两种情况都没有问题，可能是由于空调的控制板故障导致空调不能工作。
需要更换控制板。
2. 空调不能制冷
如果空调不能制冷，可能是由于以下原因导致的：
- 滤网清洁不彻底：如果滤网长时间没有清洗，会导致灰尘积累，影响空气流通，导致空调不能制冷。
需要清洗滤网。
- 冷媒不足：如果空调冷媒不足，也会导致空调不能制冷。
需要加注冷媒。
- 压缩机故障：如果以上两种情况都不存在，可能是由于空调的压缩机故障导致不能制冷。
需要更换压缩机。
3. 空调制冷效果差
如果空调制冷效果差，可能是由于以下原因导致的：
- 风扇故障：检查风扇是否正常，如果风扇故障，需要更换风扇。
- 滤网清洁不彻底：同样，如果滤网清洁不彻底，也会影响空调的制冷效果。
需要彻底清洗滤网。
- 冷凝器故障：如果冷凝器故障，也会导致空调制冷效果差。
需要更换冷凝器。
总之，空调故障的原因有很多，而且也需要根据具体情况进行维修处理。
如果您不了解空调的构造和维修方法，建议寻求专业人员的帮助。
空调故障代码大全
空调故障代码大全新科空调厂已从市面上消失，但其曾经生产的空调仍在用户中使用。
今天给朋友家维修一台新科牌柜机，售后服务早就找不到人了，从网上查得部分资料，保留在此。
新科空调故障代码一008CPU故障代码机型：KFR-25GW，KFR-32GW（B），KFRd-48LW（F，B，BF），KFRd-75LW（/3），KFRd-120LW 故障灯闪故障代码：指示容说明16 不制冷检漏，外机是否工作17 低压，缺相，相序错 1.缺氟，充氟过多2。
相位检测，电源。
18 电压过低自动恢复19 T1开路或不良20 T2开路或不良注：KFRd-75LWE（/3），KFRd-120LWE009电路SH-11 电路除高压保护为21℃灯亮外，其它故障显示同上。
010CPU故障代码机型：KFR(d)-25GWE、KFR-29GWE、 KFR-35GW（F、EF、B、BF）发光管指示★-亮○-灭L1 L2 L3 故障容★○○制冷剂泄漏、不制冷★★○T1开路或不良★○★T2开路或不良○★★T3开路或不良★★★电压低保护（定时灯闪）新科VFD型柜机故障代码说明VFD荧光显示柜机系列有：KFRd--43LWE（F) KFRd--48LWH（F） KFRd--50LWH（F），KFRd--60LW（XF）故障显示说明保护1 T1管温探头异常保护2 T2室温探头异常保护3 T3外机探头异常保护4 缺氟，压缩机热保护，T2变值T2-T1（小于或等于4度CPU判断缺氟）23机故障说明1：故障灯闪时，按应急开关2S，行显示。
2：故障由绿、红、黄灯组合显示。
3：故障代码（★）亮、（○）灭。
运行灯（绿）故障灯（红）定时灯（黄）故障原因★ ○ ○ T1保护○ ○ ★ T2保护T ★ ○漏氟保护★ ○ ★风机故障★ ★ ○ 电流互感器故障★ ★ ★ 无同步信号○ ★ ★ 过电流保护温度传感器；25℃--5k变频系列32BP、32BM1、故障显示方法：故障灯亮，开关由“开”至“关”2、故障显示容：○-闪☆-亮×-灭定时运行故障故障容故障原因○ × × T1故障× ○ × T2故障× × ○ T3故障○ × ○ T4故障× ○ ○ T5故障○ ○ ○ I互感器异常传感器开、短路☆ × × 通信异常见说明(1)× ☆ ×模块保护见说明(2)× × ☆ I峰值关断电源瞬间变化/IPM不良☆ × ☆ I控制异常压机停× ☆ ☆ T6过高保护见说明(3)☆ ☆ ☆ 风机异常☆ ○ ○ 四通阀异常☆ ○ ☆ AC异常见说明(4)○ ☆ ○制冷剂泄漏☆ ☆ × E2PROM故障T4-压机温度探头（25℃：57.9k ） T5-外气温度探头T6压机排气温度 I-电流TOP随风吹去管理员风管秘书帖子4952 精华9九月币525709 点威望9 点2#大中小发表于 2008-7-20 22:06 只看该作者新科空调故障代码二说明: (1) 通信异常<检查方法>①零,火线接反, 左零右火②24V通讯电源不良,连接不良③接线不良④绝缘不良,保险丝断,继电器不良⑤300V是否正常⑥测零线与通讯线直流14V,大于14V为室外故障,小于14V为室故障阅读权限255性别男注册时间2007-10-14•个人空间•发短消息•加为好友•当前离线获赠礼品•••••(2) IPM模块保护<检查方法>①检查十芯线插头,接触等②控制板 15V,＋5V电源是否正常③IPM模块坏,与散热片接触不良④压机坏⑤室外风机不转⑥室外散热,通风不良(3) 压机排气温度过高<检查方法>①吸气压力过低,少氟②毛细管堵③压机温度探头不良④制冷时室外风机不转⑤高效时加氟至10A(32BP)(4) AC输入电压异常<检查方法>①过电压,低电压保护动作②将外板D203,D204去掉,在D204上加12-15K电阻(32BP)(5)定频加氟将小开关由演示上电,上电后拨到“演示”→“关”→“开”,遥控器发送制冷指令.27BM、32BPA系列故障显示（同A系列）室显示运行定时故障故障容故障原因○ × × T1故障× ○ × T2故障☆ ☆ ☆ 风机异常风机不良/驱动○ ☆ × 机型故障○ ○ × 室外传感器查外机板显示× × ☆ 风机电源同步故障过零检测异常× × ○ T4故障○ × ○ T3故障× ○ ○ T5故障☆ × × 通信异常见说明（1）× ☆ ×模块保护见说明（2）☆ ○ ☆ AC异常见说明（4）○ ○ ☆压机驱动异常启动，运转异常T4-压机温度探头 T5-外气温度探头50BM系列故障代码故障容故障原因01 T1故障02 T2故障04 室通讯故障室基板不良AC220、DC280V接线错误05 室风机故障风机不良/驱动10 过电流保护压机11 IPM模块保护 IPM不良、基板不良、见说明(2)12 AC异常见说明(4)13 E2ROM故障 E2ROM,接触不良14 T4故障15 T3故障16 T5故障17 压机排气温度过高见说明(3)18 互感器异常互感器异常、220V接线错误19 互感器异常 IPM不良、220V接线错误TOP随风吹去管理员风管秘书帖子3#大中小发表于 2008-7-20 22:09 只看该作者新科空调故障代码三20 室外通讯故障室外通讯不良23 少氟故障24 四通阀故障VFD型柜机故障说明4952 精华9九月币525709点威望9 点阅读权限255 性别男注册时间2007-10-14•个人空间•发短消息•加为好KFRd-43LWE（F） KFRd-48LWH（F） KFRd-50LWH（F） KFRd-60LW（X、F）故障容保护1 T1开路保护2 T2开路保护3 T3开路保护4 缺氟、压机热保护、T2变值T2－T1≦4℃判断缺氟荧光屏无显示故障：首先测量电路上VD103是否短路，R103是否烧坏，更换R103，300～390测量VD103是否有直流电压﹣26V，如果有，检查电路板是否短路。
_新科变频空调故障代码大全
☆AC异常见说明(4)Q0制冷剂泄漏☆☆XE2PR0M故障T4-压机温度探头(25°C：57.9k)T5-外气温度
探头T6压机排气温度I-电流说明:(1)通信异常 ①零，火线接反，左零右火 ②24V通讯电源不良，连
电路板是否短路新科变频空调器故障灯含义(1
6C灯常亮，其余灯(电源灯除外)都不亮，为制冷剂泄漏(和不制冷故
(2)故障灯闪，17C灯常亮为管道(3)故障灯闪，18C灯常亮为低电压保
(4)故障灯闪，19C灯常亮为室内环温开
(5)故障灯闪，2 0C灯常亮为室内管温开路
(6)故障灯闪，21C灯常亮为室外环温开路新科风管机的故障代码3P、5P、10P故障代码内容
(2)12AC异常见说明(4)13E2ROM故障E2ROM,接触不良14T4故障15T3故障16T5故障17压机排气温
度过高见说明(3)18I互感器异常互感器异常、220V接线错误19I互感器异常IPM不良、220V接线错误20
室外通讯故障室外通讯不良23少氟故障24四通阀故障VFD型柜机故障说明KFRd-43LWE(F)
看清才会原谅，有时的无动于衷，不是不屑，不是麻木，而是不值得。有时痛苦，不是怕失去，不是没得到，而是因为自私，不肯放手，不是自己的，也不想给。
人生到最后，有的人把自己活成了富翁，有的人却一无所有。
梭罗说：一个人富裕程度如何，要看他能放下多少东西。大千世界，我们总是想要的太多，以为自己得到的太少。是啊，一个贫穷的人怎么会轻易舍得抛下自己的所有呢？到了一定年龄， 才会明白一个人对物质生活的过多贪求，反而让自己的心灵变得愈加贫穷。
人生到了最后，其实活出的只是一个灵魂的高度，清风明月，花香草色，便是一袖山水，满目清澈。放下从前，放下过去，从容地走入当下，和自己的内心交流，和自己的灵魂对话，听 时光走过的声音，嗅闻它御风而过的芳香
新科空调
008CPU故障代码机型：KFR-25GW，KFR-32GW（B）KFRd-48LW（F，B，BF）KFRd-75LW（/3），KFRd-120LW故障灯闪故障代码：指示内容说明16 不制冷检漏，外机是否工作17 低压，缺相，相序错 1.缺氟,充氟过多2.相位检测，电源18 电压过低自动恢复19 T1开路或不良20 T2开路或不良21 T3开路或不良⒈插头松⒉信号线注：KFRd-75LWE（/3），KFRd-120LWE 009电路SH-11电路除高压保护为21℃灯亮外，其它故障显示同上。
010CPU故障代码机型：KFR(d)-25GWE、KFR-29GWE、KFR-35GW（F、EF、B、BF）发光管指示★-亮○-灭L1 L2 L3 故障内容★○ ○制冷剂泄漏、不制冷★★○ T1开路或不良★○★ T2开路或不良○★★ T3开路或不良★★★电压低保护（定时灯闪）新科VFD型柜机故障代码说明VFD荧光显示柜机系列有：KFRd--43LWE（F) KFRd--48LWH（F） KFRd--50LWH（F） KFRd--60LW（XF）故障显示说明保护1 T1管温探头异常保护2 T2室温探头异常保护3 T3外机探头异常保护4 缺氟，压缩机热保护，T2变值T2-T1（小于或等于4度CPU判断缺氟）23机故障说明1：故障灯闪时，按应急开关2S，行显示。
2：故障由绿、红、黄灯组合显示。
3：故障代码（★）亮、（○）灭。
运行灯（绿）故障灯（红）定时灯（黄）故障原因★○ ○ T1保护○○★ T2保护T ★○漏氟保护★★○电流互感器故障★★★无同步信号○★★过电流保护温度传感器；25℃--5k变频系列32BP、32BM1、故障显示方法：故障灯亮，开关由“开”至“关”2、故障显示内容：○-闪☆-亮×-灭定时运行故障故障内容故障原因○×× T1故障×○× T2故障××○ T3故障○×○ T4故障×○○ T5故障○○○ I互感器异常传感器开、短路☆ × ×通信异常见说明(1)×☆ ×模块保护见说明(2)××☆ I峰值关断电源瞬间变化/IPM不良☆ ×☆ I控制异常压机停×☆☆ T6过高保护见说明(3)☆☆☆内风机异常☆○ ○四通阀异常☆○☆ A C异常见说明(4)○☆○制冷剂泄漏☆☆ ×E2PROM故障T4-压机温度探头（25℃：57.9k ） T5-外气温度探头T6压机排气温度 I-电流说明: (1)通信异常<检查方法>①零,火线接反, 左零右火②24V通讯电源不良,连接不良③接线不良④绝缘不良,保险丝断,继电器不良⑤300V是否正常⑥测零线与通讯线直流14V,大于14V为室外故障,小于14V为室内故障(2)IPM模块保护<检查方法>①检查十芯线插头,接触等②控制板 15V,＋5V电源是否正常③ IPM模块坏,与散热片接触不良④压机坏⑤室外风机不转⑥室外散热,通风不良(3)压机排气温度过高<检查方法>①吸气压力过低,少氟②毛细管堵③压机温度探头不良④制冷时室外风机不转⑤高效时加氟至10A(32BP)(4)AC输入电压异常<检查方法>①过电压,低电压保护动作②将外板D203,D204去掉,在D204上加12-15K电阻(32BP)(5)定频加氟将小开关由演示上电,上电后拨到“演示”→“关”→“开”,遥控器发送制冷指令. 27BM,32BPA系列故障显示（同A系列）室内显示运行定时故障故障内容故障原因○×× T1故障×○× T2故障☆☆☆内风机异常风机不良/驱动○☆ ×机型故障○○×室外传感器查外机板显示××☆风机电源同步故障过零检测异常××○ T4故障○×○ T3故障×○○ T5故障☆ × ×通信异常见说明（1）×☆ ×模块保护见说明（2）☆○☆ A C异常见说明（4）○○☆压机驱动异常启动，运转异常T4-压机温度探头 T5-外气温度探头50BM系列故障代码故障内容故障原因01 T1故障02 T2故障04 室内通讯故障室内基板不良AC220、DC280V接线错误05 室内风机故障风机不良/驱动10 过电流保护压机11 IPM模块保护 IPM不良、基板不良、见说明(2)12 AC异常见说明(4)13 E2ROM故障 E2ROM,接触不良14 T4故障15 T3故障16 T5故障17 压机排气温度过高见说明(3)18 I互感器异常互感器异常、220V接线错误19 I互感器异常 IPM不良、220V接线错误20 室外通讯故障室外通讯不良23 少氟故障24 四通阀故障VFD型柜机故障说明KFRd-43LWE（F） KFRd-48LWH（F）KFRd-50LWH（F） KFRd-60LW（X、F）故障内容保护1 T1开路保护2 T2开路保护3 T3开路保护4 缺氟、压机热保护、T2变值T2－T1≦4℃判断缺氟荧光屏无显示故障：首先测量电路上VD103是否短路，R103上烧坏，更换R103，300～390测量VD103是否有直流电压﹣26V，如果有检查电路板是否短路新科变频空调器故障灯含义（１）闪．灭．灭．内环温传感器异常（２）灭．闪．灭内管温传感器异常（３）灭．灭．闪压缩机温度传感器异常（４）闪．灭．闪室外热交换器温度传感器异常（５）灭．闪．闪室外环境温度传感器异常（６）闪．闪．闪互感线圈异常（７）亮．灭．灭通信异常，电源不能加到外机或外板（８）灭．亮．灭模块保护（９）灭．灭．亮电流峰值关断（１０）亮．灭．亮电流控制异常（１１）灭．亮．亮压缩机排气温度过高（１２）亮．亮．亮室外风机运转异常（１３）亮．闪．闪四通阀切换异常（１４）亮．闪．亮输入电压异常（１５）闪．亮．闪制冷剂泄漏（１６）灭．灭．灭正常工作（１７）亮．亮．闪待机方式（１８）闪．亮．亮电压互感器故障新科KFR-25,KFR-32.KFR-48(75,120)LW系列空调器故障指示灯含义（１）故障灯闪，１６℃灯常亮，其余灯（电源灯除外）都不亮，为制冷剂泄漏（和不制冷故障有关）（２）故障灯闪，１７℃灯常亮为管道压力升高．（３）故障灯闪，１８℃灯常亮为低电压保护．（４）故障灯闪，１９℃灯常亮为室内环温开路．（５）故障灯闪，２０℃灯常亮为室内管温开路（６）故障灯闪，２１℃灯常亮为室外环温开路新科风管机的故障代码3P、5P、10P故障代码内容E1 室内回风温度传感器短路或开路T1E2 室内蒸发器温度传感器短路或开路T2E3 室外环境温度传感器短路或开路T3E4 室外冷凝器温度传感器短路或开路T4E5 制冷剂泄漏保护T1—T2<3℃（时间）E6 通讯故障E7 相序错E8 低压保护E9 高压保护新科吊顶机故障代码故障或运行方式红色LED 黄色LED 绿色LED 室内温度传感器故障闪灭灭内盘管温度传感器故障闪闪灭提水泵系数故障闪闪闪外盘管温度传感器故障（高压）亮亮灭低压保护亮闪闪防冷风运行灭闪灭除霜运行灭灭闪制冷剂泄漏保护灭闪闪相序错保护闪灭新品春兰2005故障代码V系列空调E1 排气管温度过高E2 压缩机过电流E3 电源相序错误E4 系统压力过高E5 系统压力过低E6 防冻结保护故障代码机型为:春兰KFR--120LW/BP显示代码故障内容E0 通信失败E1 室外传感器开路.短路E2 压缩机过载E3 过电流E4 IPM保护E5 室外机管温过高E6 排气温度过高E7 过久压保护E8 室内机传感器开路.短路新品春兰2005故障代码V系列空调E1 排气管温度过高E2 压缩机过电流E3 电源相序错误E4 系统压力过高E5 系统压力过低E6 防冻结保护。
新科空调快速维修指南1(大32开一半)
新科空调快速维修指南序言编者从事新科空调技术服务已有数年，应广大有志从事新科空调技术服务的同志要求，现将新科公司近年的所有维修教程结合编者的维修经验编制出本手册。
首先，维修员在维修时应对产品质量有足够信心，先排除所有外在因素，再根据本手册中的相关故障特征查出故障以后再动手维修。
由于编排时间较紧且编者水平有限，手册中错误和不妥之处在所难免，敬请同行和读者批评指正。
——编者著三、新科家用变频空调系列〈一〉、询问与观察1、先观察机器故障现象，安装情况，管路系统，供电线路等，尽可能排除外界原因。
机器出现故障后，可以通过机器自诊断功能很快判断故障出现在室内部分，还是在室外部分。
当室内故障灯点亮时，将室内拨段开关拨到“关”位置，此时通过室内显示板运行、定时、故障三个LED（亮、灭、闪组合）显示故障内容。
同时有多个故障则顺序显示故障。
当故障出现在室外机时，室外电路板上的发光二极管同时有相应故障指示。
〈三〉、室内故障直接判定根据室内故障显示内容（详细内容请参考各机型维修手册），以下故障可以直接维修室内机〈四〉、室外故障直接判定根据室内故障显示内容（详细内容请参考各机型维修手册），以下故障可以直接维修室外机〈五〉、IPM模块板与室外控制板之间的故障区分当机器出现IPM模块保护或驱动异常故障时，根据以下经验判定故障出现在IPM模块板或室外控制板：1、交流或直流变频机若每次启动均出现IPM模块保护，故障一般是由于IPM模块板不良，其次是压缩机不良；2、交流或直流变频机无规律出现IPM模块保护，故障一般是由于十芯线束连接器接触不良，其次供电主回路连接器接触不良，再次是IPM模块板不良，最后是系统不良；3、交流或直流变频机出现IPM模块保护，故障在室外控制板的情况较少，但若室外控制板芯片为插件安装形式，则例外；4、直流变频机若每次启动均出现驱动异常故障，故障一般是由于室外控制板不良，其次是IPM模块板不良，再次是压缩机不良；5、直流变频机无规律出现驱动异常故障，故障一般是由于十芯线束连接器接触不良，其次是室外控制板不良，再次是IPM模块板不良，最后可判定压缩机不良；〈六〉、通讯故障维修1.机器每次开机均出现通讯故障，请参考以下方法快速判定故障在室内机或室外机：用万用表测量零线（蓝色）与通讯线（橙色）之间的直流电压，正常为周期性地7V-21V 上下波动，稳定时在14V左右。
上海新科空调维修新科空调厂家维修新科空调常见故障维修知识
(4)、烧:指压缩机电动机的绕组、风扇电动机的绕组、电磁阀线圈、继电器线圈和触点等被烧毁。6iQ洱吧下载-视频教程点播下载网
(5)、卡：指压缩机卡住、风扇卡住、运动部件的轴承卡住等。6iQ洱吧下载-视频教程点播下载网
(6)、破损：指压缩机阀片破损、活塞拉毛、风扇扇叶断裂以及各种部件破损等。6iＱ洱吧下载-视频教程点播下载网
常见故障判断方法6ｉＱ洱吧下载-视频教程点播下载网
2P:400０W－52００Ｗ ３P:6５0０Ｗ－72０0W２.5P:5800W－620０Ｗ6
5Ｐ：12０0W１0P：2４00Ｗ6ｉQ
1Ｐ:90０W左右1．5P:1300W左右2P:1８00W左右6iＱ洱吧下载-视频教程点播下载网
3P：2800W左右5Ｐ:5０0０Ｗ左右1０P:１0000W左右6iQ洱吧下载-视频教程点播下载网
一般空调电压为２20V 3Ｐ的有2２０Ｖ也有280Ｖ；2２0V适用于家用;38０V为动力电适用于商用6iQ洱吧下载-视频教程点播下载网
一般5P、10P均为商用机,３8０V电的代码一般为：“3”、“Ｓ”6iQ
空调适用面积：1P:１１－1７㎡ １.5P:18-２5㎡2P:3０-3３㎡１.２5Ｐ：1８－23㎡３Ｐ:4０-４５㎡5P：6０㎡左右1０P：5０㎡左右6iQ
直流空调改变的是压缩机的供电电压,从而改变压缩机的工作速度供电电压150V—260V。6iＱ洱吧下载-视频教(d)50ＬW/Ｔ(DＢP JＸF）Ｋ-空调F－分体式R－热泵制热型D-辅助电加热50-制冷/制热量L－结构类型W-室外机T-开发型号D-直流BP－变频J-离子除尘Ｘ-双向换风F负离子（Ｌ—结构类型代号中:“L”-柜式,落地式;“Ｇ”－壁挂式;C”－窗式;“N”－内藏式;“F”-风管式;“Q”-嵌入式;"D”－吊顶式)6iQ洱吧下载 － 视频教程点播下载网
