2.8高温防护涂层
耐高温材料排行前十品牌
耐高温材料排行前十品牌耐高温材料是指在高温环境下能够保持良好性能的材料。
它们具有较高的熔点、较低的膨胀系数、优良的耐热腐蚀性能以及良好的机械性能。
耐高温材料被广泛应用于航空航天、电力、化工等领域，对保障工业生产的安全、稳定性至关重要。
以下是耐高温材料排行前十的品牌。
1. 陶瓷材料：陶瓷材料是耐高温材料的先驱，具有在高温条件下具有优异的机械性能和稳定性。
常见的耐高温陶瓷材料有氧化铝陶瓷、氮化硅陶瓷、碳化硅陶瓷等。
2. 超硬合金：超硬合金是由金属钨、钨钴等与碳化物或氮化物粉末混合制成的复合材料。
它具有优异的高温硬度和热稳定性，常被用作切削工具等高温环境下的磨具材料。
3. 合金钢：合金钢是由主要由铁、碳外加合金元素组成的材料。
在添加合适的合金元素后，合金钢的耐高温性能得到大幅提升。
它广泛应用于高温环境下的机械零件制造。
4. 耐火材料：耐火材料是指能够经受高温和化学侵蚀的材料。
常见的耐火材料有镁砂砖、镁碳砖、碳化硅制品、高铝砖等。
它们被广泛应用于锅炉、窑炉、热处理炉等高温设备中。
5. 高温涂料：高温涂料具有优异的高温抗氧化性能和耐腐蚀性能。
常用的高温涂料有硅酮涂料、铝涂料、磷酸包覆涂料等。
它们可用于汽车排气管、锅炉管道等高温表面的防护涂层。
6. 高温胶粘剂：高温胶粘剂是指在高温条件下仍能保持稳固粘合的胶粘剂。
常见的高温胶粘剂有硅胶、聚硅氧烷、聚酰亚胺等。
它们在航空航天、电子器件等领域中有广泛应用。
7. 高温陶瓷纤维：高温陶瓷纤维具有良好的导热性能和高温稳定性。
它们常被用作隔热绝缘材料，可用于高温设备的保温和隔热。
8. 碳纤维复合材料：碳纤维复合材料由碳纤维和树脂等材料组成，具有优异的高温力学性能和化学稳定性。
它在航空、航天等领域中被广泛应用。
9. 硅橡胶：硅橡胶具有良好的高温弹性和耐热老化性能。
它常应用于高温密封、绝缘等领域。
10. 高温陶瓷涂层：高温陶瓷涂层是一种能够在高温环境下提供保护的涂层材料。
它具有良好的耐热性和耐热腐蚀性能，可用于航空、航天等高温部件的防护。
MCrAlY涂层的研究进展

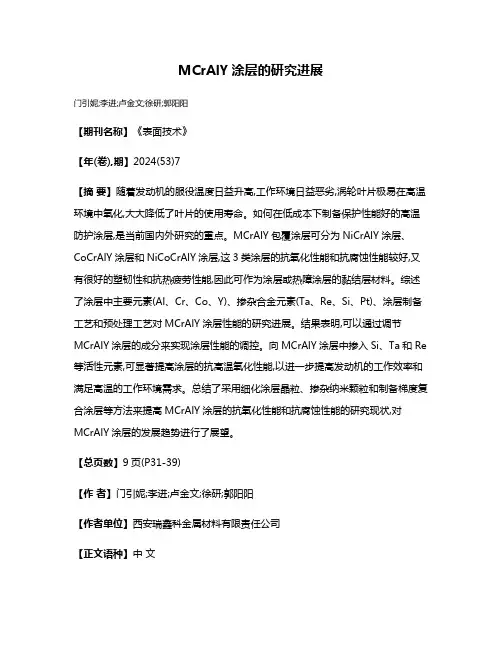

MCrAlY涂层的研究进展门引妮;李进;卢金文;徐研;郭阳阳【期刊名称】《表面技术》【年(卷),期】2024(53)7【摘要】随着发动机的服役温度日益升高,工作环境日益恶劣,涡轮叶片极易在高温环境中氧化,大大降低了叶片的使用寿命。
如何在低成本下制备保护性能好的高温防护涂层,是当前国内外研究的重点。
MCrAlY包覆涂层可分为NiCrAlY涂层、CoCrAlY涂层和NiCoCrAlY涂层,这3类涂层的抗氧化性能和抗腐蚀性能较好,又有很好的塑韧性和抗热疲劳性能,因此可作为涂层或热障涂层的黏结层材料。
综述了涂层中主要元素(Al、Cr、Co、Y)、掺杂合金元素(Ta、Re、Si、Pt)、涂层制备工艺和预处理工艺对MCrAlY涂层性能的研究进展。
结果表明,可以通过调节MCrAlY涂层的成分来实现涂层性能的调控。
向MCrAlY涂层中掺入Si、Ta和Re 等活性元素,可显著提高涂层的抗高温氧化性能,以进一步提高发动机的工作效率和满足高温的工作环境需求。
总结了采用细化涂层晶粒、掺杂纳米颗粒和制备梯度复合涂层等方法来提高MCrAlY涂层的抗氧化性能和抗腐蚀性能的研究现状,对MCrAlY涂层的发展趋势进行了展望。
【总页数】9页(P31-39)【作者】门引妮;李进;卢金文;徐研;郭阳阳【作者单位】西安瑞鑫科金属材料有限责任公司【正文语种】中文【中图分类】TG174【相关文献】1.活性元素影响MCrAlY涂层氧化性能的研究进展2.冷喷涂制备MCrAlY涂层的研究进展3.复合电镀MCrAlY涂层研究进展4.MCrAlY涂层及热障涂层的研究进展5.等离子喷涂MCrAlY涂层的研究进展因版权原因，仅展示原文概要，查看原文内容请购买。
长征7号火箭发射台用耐高温涂层的研制
长征7号火箭发射台用耐高温涂层的研制张巍;马磊;王晓东;张涛【摘要】为了研制用于火箭发射台的耐高温涂层,文中提出了双层涂层结构,底层以环氧树脂为基体材料;表层以焦宝石、堇青石和高铝水泥等为原料.试验结果表明:底层附着力达18.87 MPa;表层耐火度为1 660℃,常温耐压强度达48.7 MPa,导热系数为0.692 W/(m·K),热膨胀系数在200℃时为8.73×10-6℃-1;耐高温涂层线烧蚀率为0.277 mm/s,背温不超过80℃.将所研制的耐高温涂层在长征7号火箭发射台上使用,结果表明:耐高温涂层能够承受长征7号火箭发射时的燃气流冲刷,满足使用要求.【期刊名称】《弹箭与制导学报》【年(卷),期】2017(037)005【总页数】4页(P77-80)【关键词】火箭发射台;耐高温;涂层【作者】张巍;马磊;王晓东;张涛【作者单位】中国科学院大连化学物理研究所航天催化与新材料研究室,辽宁大连116023;中国科学院大连化学物理研究所航天催化与新材料研究室,辽宁大连116023;中国科学院大连化学物理研究所航天催化与新材料研究室,辽宁大连116023;中国科学院大连化学物理研究所航天催化与新材料研究室,辽宁大连116023【正文语种】中文【中图分类】V553.1;TQ637.60 引言随着航天事业的发展，不仅飞行器本身需要进行高温防护[1-2]，地面设施的火箭发射台也增加了高温防护。
当火箭发射时，尾焰燃气流温度将高达2 200 ℃以上，在此温度下，作为火箭发射台的钢结构的力学性能将下降。
因此，必须采取适当的隔热措施，保证钢结构在高温条件下仍具有足够的强度和刚度，同时确保设备间内的仪器设备正常工作，提高火箭发射台工作的可靠性。
随着我国航天事业的发展，新一代中型运载火箭长征七号火箭研制成功，其运载能力较现用火箭大幅度提升。
由于发动机的总流量和燃烧温度明显提高，因此，对火箭发射台用耐高温涂层的要求也更加苛刻[3-4]。
超薄型防火涂料2.5小时的标准厚度
在探讨超薄型防火涂料2.5小时的标准厚度之前，我们首先要了解什么是超薄型防火涂料以及其在建筑工程中的重要性。
超薄型防火涂料是一种专门用于建筑物结构防火的材料，其主要作用是在火灾发生时形成一层耐高温的保护涂层，以延缓结构材料的燃烧速度，从而增加人员疏散时间和减少财产损失。
在建筑工程中，超薄型防火涂料通常被应用于钢结构、混凝土结构、木结构和其他建筑材料上，以提高建筑物的防火等级和安全性。
至于超薄型防火涂料2.5小时的标准厚度，这是指在标准火灾试验条件下，超薄型防火涂料所能达到的防火时间。
在建筑设计和施工中，根据建筑物的用途、高度、面积和结构材料等因素，通常会根据相关标准规范确定超薄型防火涂料的厚度，以保证在火灾发生时能够达到一定的防火时间要求。
具体而言，在超薄型防火涂料2.5小时的标准厚度方面，需要考虑以下几个方面：1. 材料选择：首先要选择符合相关标准和规范要求的超薄型防火涂料材料，包括其耐火时间、耐高温性能、粘结力和耐候性等指标。
2. 基层准备：在施工前，需要对建筑结构的基层进行充分的准备工作，包括清洁、除锈、表面处理和防火底漆的施工等。
3. 施工工艺：在超薄型防火涂料的施工过程中，需要严格按照制定的施工工艺和要求进行操作，包括涂料的搅拌、刷涂、喷涂和干燥等环节。
4. 厚度控制：在涂料施工过程中，需要对涂层的厚度进行严格控制，以确保达到2.5小时的防火标准要求。
5. 质量检验：在施工完成后，需要对超薄型防火涂料的涂层进行质量检验，包括厚度测量、附着力测试和耐火性能测试等。
超薄型防火涂料2.5小时的标准厚度是建筑工程中非常重要的一项指标，直接关系到建筑物的防火安全性能。
在实际应用中，需要通过科学合理的设计、严格规范的施工和有效的质量控制，确保超薄型防火涂料的厚度能够达到标准要求，从而为建筑物的防火安全提供可靠保障。
个人观点上看，超薄型防火涂料2.5小时的标准厚度的确定是一项复杂而重要的工作。
它不仅需要结合建筑物的实际情况和使用要求，还需要充分考虑涂料材料的性能和施工工艺的控制，以保证其防火功能的可靠性和持久性。
高温标号涂料配方大全
高温标号涂料配方大全高温标号涂料配方大全引言:高温标号涂料是一种具有耐高温、隔热、耐火和防腐蚀等特性的涂料，广泛应用于各种高温设备的保护、防护和修复。
在选择高温标号涂料时，不同的配方对涂层性能和施工效果有着直接的影响。
本文将介绍几种常见的高温标号涂料配方，包括有机硅涂料、无机涂料和有机溶剂型涂料配方，以供参考。
一、有机硅涂料配方有机硅涂料是高温标号涂料中的一种重要类型，其特点是具有优良的耐高温性能、耐腐蚀性能和耐氧化性能。
1. 主要配方（1）有机硅树脂：40%（2）高温颜料：10%（3）高温填料：40%（4）助剂：10%2. 制备方法将有机硅树脂、高温颜料和高温填料按比例混合，加入适量的助剂进行调配，形成均匀的高温标号涂料。
二、无机涂料配方无机涂料是高温标号涂料中另一种重要类型，其主要成分是无机材料，具有耐高温、耐腐蚀和抗氧化的特性。
1. 主要配方（1）无机材料：60%（2）高温颜料：10%（3）助剂：10%（4）稀释剂：20%2. 制备方法将无机材料、高温颜料和助剂按比例混合，并逐步添加稀释剂，搅拌均匀后形成无机涂料。
三、有机溶剂型涂料配方有机溶剂型涂料是一种常见的高温标号涂料，其特点是可溶解于有机溶剂中，易于施工，干燥快速。
1. 主要配方（1）树脂：30%（2）高温颜料：10%（3）稀释剂：60%2. 制备方法将树脂和高温颜料按比例混合，逐步添加稀释剂并搅拌均匀，形成有机溶剂型涂料。
四、高温标号涂料配方的优化为了进一步提高高温标号涂料的性能，可以通过优化配方来实现。
1. 优化填料选择：针对不同应用场景，选择合适的高温填料，如有机玻璃纤维、陶瓷颗粒等，以提高涂料的耐高温性能。
2. 添加助剂：添加适量的助剂可提高涂料的流变性、附着力等，进一步提高施工性能和涂膜质量。
3. 考虑环保因素：选择环保型树脂和溶剂，减少对环境的污染。
结论:高温标号涂料的配方直接影响涂层的性能和施工效果。
有机硅涂料、无机涂料和有机溶剂型涂料是常见的高温标号涂料类型。
高温防护金属涂层的发展及活性元素效应
高温防护金属涂层的发展及活性元素效应鲍泽斌;蒋成洋;朱圣龙;王福会【摘要】High temperature protective coatings, mostly metal-based, are widely utilized for protecting key components (such as gas turbine blades) serving in areo- or land-based turbine engines. By forming a slow-growing dense oxide scale (Al2O3, Cr2O3and SiO2 etc.), these coatings offer reliable protection, and prevent the underlying substrate alloy from aggressive invasion at high temperature. The paper reviews the developing history of bond coats, mainly aluminide diffusion coating and MCrAlY overlay. Modification of these coatings has been mainly related to increasing Al content for achieving a proper distribution, while the refrainment of element inter-diffusion between coating and substrate alloy is a worrying concern. Then, the attention is transferred to reactive element effects (REEs), including how REE was observed in history, mechanisms explaining REE and recent investigations on the doping-effect of RE. In summary, the challenges to achieve an ideal protective metal coating are presented, in which the possible solutions to overcome these challenges are mentioned.%高温防护涂层(一般为金属基)被广泛用于航空发动机和大型地面燃气轮机关键热端部件(例如涡轮叶片)的防护.通过生成一层致密且生长缓慢的氧化膜(Al2O3,Cr2O3或SiO2等),这类涂层可以在高温下为基体合金提供可靠防护,以防止基体合金被快速氧化腐蚀侵害.本文回顾了高温防护金属黏结层的发展历程(以铝化物涂层和MCrAlY包覆涂层为例),其改进总是围绕着提高涂层中Al的浓度及合理分布,以及缓和涂层与基体合金的互扩散为目标;重点关注高温防护涂层中添加活性元素(RE)后引入的活性元素效应,包括活性元素被发现的历程、活性元素改性作用机制以及近期研究者在活性元素掺杂方面的工作进展.【期刊名称】《航空材料学报》【年(卷),期】2018(038)002【总页数】11页(P21-31)【关键词】铝化物涂层;MCrAlY包覆涂层;高温氧化;高温腐蚀;活性元素效应【作者】鲍泽斌;蒋成洋;朱圣龙;王福会【作者单位】中国科学院金属研究所沈阳材料科学国家研究中心腐蚀与防护研究部,沈阳 110016;中国科学院金属研究所沈阳材料科学国家研究中心腐蚀与防护研究部,沈阳 110016;东北大学沈阳材料科学国家研究中心腐蚀与防护研究部,沈阳110819;中国科学院金属研究所沈阳材料科学国家研究中心腐蚀与防护研究部,沈阳 110016;东北大学沈阳材料科学国家研究中心腐蚀与防护研究部,沈阳 110819【正文语种】中文【中图分类】TG174随着航空、能源及国防工业的快速发展，以高压燃气推动叶片转动实现动力输出的涡轮发动机面临着高推重比及长服役寿命需求的挑战。
油漆施工中的高温防护措施
油漆施工中的高温防护措施在油漆施工过程中，高温是一个常见的问题，它可能会对工人的健康和施工质量造成不利影响。
因此，采取高温防护措施至关重要。
本文将探讨在油漆施工中的高温防护措施，以确保工人的安全和施工质量的高效完成。
一、了解高温对施工质量的影响首先，我们需要深入了解高温对油漆施工质量的影响。
高温环境下，油漆的干燥速度会加快，这可能导致涂层未干透而产生起泡或开裂的情况。
此外，高温还会增加涂料的挥发性，导致涂层厚度不均匀或出现色差。
因此，在高温环境下进行油漆施工时，必须采取适当的防护措施来避免这些问题的发生。
二、选择适宜的材料在高温环境下，选择合适的材料对油漆施工至关重要。
首先，应选择高温抗性良好的油漆材料，以确保涂层的稳定性和耐久性。
其次，选用耐高温的工具和设备，如耐高温刷子、辊筒等，以确保施工顺利进行。
此外，在高温环境下，建议采用水性油漆，因为它的挥发性较低，不易受高温影响而产生质量问题。
三、保持良好的通风在高温环境下进行油漆施工时，保持良好的通风是非常重要的高温防护措施之一。
通风可以有效地降低室内温度，减少施工现场的湿度和污染物浓度。
可以通过打开门窗、使用工业风扇或空调等方式来实现良好的通风效果。
良好的通风不仅可以改善工人的工作环境，降低中暑的风险，还可以促进涂料的快速干燥，提高施工效率和质量。
四、给工人提供适当的防护装备工人在油漆施工中必须佩戴适当的防护装备，以保护自己免受高温的侵害。
首先，工人应该穿戴透气、舒适的工作服，材质不应透过缝隙透气，以防高温灼伤皮肤。
其次，他们需要戴上安全帽、安全眼镜和防护面罩，以避免热溅物或有害气体对头部和眼睛造成伤害。
最后，工人在高温环境下工作时，还应该保持良好的水分补给，及时补充体内流失的水分，预防中暑的发生。
五、合理安排施工时间在高温天气条件下，油漆施工时间的安排也非常重要。
通常情况下，应避免在气温最高的中午时段进行施工，以减少工人的暴露时间和高温对施工质量的影响。
2.5小时薄涂型防火涂料技术指标
2.5小时薄涂型防火涂料技术指标2.5小时薄涂型防火涂料是一种常见的防火涂料，主要用于保护钢结构、木质结构等易燃材料，能够有效地提高建筑物的防火性能，减少火灾发生的危险。
以下是2.5小时薄涂型防火涂料的技术指标：一、耐火性能2.5小时薄涂型防火涂料的耐火性能是其最重要的技术指标之一。
根据国家标准GB14907-2018《钢结构防火涂料》的规定，该类型的防火涂料应能够达到2.5小时的耐火极限。
在耐火试验中，涂覆于基材上的防火涂料应能经受住2.5小时的持续燃烧，并且在试验过程中不应出现涂层起火、脱落等现象。
二、粘结强度防火涂料的粘结强度也是其重要的技术指标之一。
粘结强度是指防火涂料与基材之间的附着力。
根据国家标准GB/T1720-2007《漆膜附着力测定法》的规定，2.5小时薄涂型防火涂料的粘结强度应不小于0.15MPa。
在实际应用中，如果涂料的粘结强度不足，可能会导致涂层脱落，失去保护作用。
三、干燥时间干燥时间是衡量防火涂料干燥速度的重要指标。
干燥时间越短，说明涂料的干燥速度越快，施工效率也就越高。
根据国家标准GB/T1728-1979《漆膜干燥时间测定法》的规定，2.5小时薄涂型防火涂料的干燥时间应不大于8小时。
在实际施工过程中，如果涂料的干燥时间过长，可能会导致涂层出现裂纹、起皮等现象。
四、耐水性由于火灾发生时，钢结构等基材在高温下容易产生变形和膨胀，导致涂层损坏。
因此，2.5小时薄涂型防火涂料还需要具有一定的耐水性。
根据国家标准GB/T1733-1993《漆膜耐水性测定法》的规定，该类型的防火涂料在经过24小时的耐水试验后，其外观不应出现明显变化，并且吸水率应不大于15%。
五、抗冲击性在火灾发生时，钢结构等基材在高温下容易受到冲击和震动的影响，导致涂层损坏。
因此，2.5小时薄涂型防火涂料还需要具有一定的抗冲击性。
根据国家标准GB/T1732-1993《漆膜抗冲击测定法》的规定，该类型的防火涂料在经过100cm高度落下的冲击试验后，其涂层不应出现明显变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用工艺
气相反应 扩散包埋
磁控溅射 电弧镀 等离子喷涂
磁控溅射 电弧镀
物理气相 沉积
等离子喷 涂
常温喷涂 固化
物导向叶片
转子叶片 导向叶片
燃烧室加 热
筒体等
转子叶片 导向叶片
2.8.3 扩散涂层
通过与基体接触并与其内确定的元素反应，从而改变了基体外层的涂层。这类 涂层以在镍、钴合金上热扩散渗铝，分别获得NiAl和CoAl涂层。
2.8 高温防护涂层
2.8.1 燃气轮机的氧化和热腐蚀
The result of 2500 h low altitude sea flight service on an uncoated and NiAl coated blade turbine blade
热腐蚀
• 什么是热腐蚀
硫化现象：不纯燃油：S and SO3. 热盐腐蚀：大气，特别是海洋环境: NaCl, KCl,
CaCl
Na2O+Al2O3=2NaAlO2
• 热腐蚀的危害
• 形成低熔点物质: Combination of NaCl and Na2SO4 is pernicious: the melting temperature of eutectic mixture is only 620℃.
• 破坏保护涂层: Dissolving Al2O3, and Cr2O3.
高温涂层的种类及有关信息
有关信息
铝化物
（扩散涂 层）
涂层类型 MCrAlX
陶瓷氧化物
正在应用 广泛使用 广泛使用 正在应用
主要功能 抗氧化
抗氧化
抗氧化
热障
热障
厚度/μm 25～100 25～50
20～100
100～ 500
125～250
使用温度/℃ 800～950 850～1050 ～1050 ～850 ～1200
高温合金的氧化和热腐蚀
• 氧化
– 稀土可改善抗氧化性 – 先进单晶高温合金的抗氧化性变
差，寄希望于涂层
涂层的必要性和作用
A jet engine (Rolls-Royce Trent 800), showing the different stages: intermediate pressure compressor (IPC), high pressure compressor (HPC), high pressure turbine (HPT), intermediate pressure turbine (IPT), low pressure turbine (LPT), and the pressure and temperature profiles along the engine.
– 20 世纪90 年代普遍研究使用的陶瓷热障涂层，比如%−8%Y2O3 部分稳定的ZrO2 涂层，具 有显著的隔热效果，显示了巨大的优势。
2.8.2 涂层的种类
APS: air plasma spray VPS: vacuum plasma spray EB-PVD:electron beam physical vapour deposition YSZ: yttria-stabilised-zirconia
Schematic illustration of aluminide coating obtained by low activity pack cementation
2.8.4 包覆涂层
• The two most widely used types of coatings are aluminides (NiAl or Ni2Al3) and MCrAlY (`emcrawlee', where M is Fe and/or Cr) coatings.
Increase in operational temperature of turbine components.
防护涂层的发展
• 早在20 世纪40 年代就出现了航空发动机防护涂层的报道，经过几十年的研究，高温 涂层材料的成分与结构等方面均有了巨大的改进。根据成分的选择、结构的优化，可 以将高温涂层的发展经历简单地划分为以下几个时期：
燃气轮机表面状况与其服役环境的关系
使用环境
氧化
热腐蚀
互扩散
热疲劳
Aircraft engines
severe
moderate
severe
severe
Land-based power
generation
moderate
severe
moderate
light
Marine engines
moderate
• 包覆涂层
– 20 世纪80 年代发展了可以调整涂层成分，能在更高温度下起到高温抗氧化作用的等离子体喷 涂MCrAlY 涂层(M 代表Fe、Co、Ni 或二者的结合)，被普遍地用作为TBC 系统的金属粘结层。 它克服了传统铝化物涂层与基体之间相互制约的弱点，在抗高温氧化方面有显著的改善。
• 热障涂层
Al-Fe合金粉加入13%的NH4Cl经混合 后制成渗剂，将零件 埋入渗剂，经高温扩 散处理后形成以NIAl 相为主的铝化物涂层。
K403 合金
扩散涂层——NiAl
Diffusion aluminide coatings are based on the intermetallic compound β-NiAl (see phase diagram).
severe
light
moderate
Comparison of problems for gas turbine applications, after F.S. Pettit and G. W. Goward, Coatings for High Temperature Applications, Applied Science Publishers, 1983
• 扩散涂层
– 20 世纪60 年代研制成功了β-NiAl基铝化物涂层。但NiAl 相脆性大、易开裂，Al 原子向基体 扩散快, 涂层使用寿命短。
– 20 世纪70 年代出现了改进型铝化物涂层，如Al-Cr、Al-Si、Al-Ti、Pt-Al，其中以镀Pt渗Al 形成的铂铝化物涂层具有更长的使用寿命而倍受欢迎，进而成为研究的热点，至今仍有相关报 道。
