ASCO电磁阀的结构原理
电磁阀的结构与工作原理
电磁阀的结构与工作原理电磁阀是一种常用的工业自动控制元件，常用于控制液体、气体或其他流体的流量，具有结构简单、可靠性高等优点。
本文将重点介绍电磁阀的结构和工作原理。
一、电磁阀的结构电磁阀主要由电磁线圈、铁芯、阀体和阀盖等部件组成。
1. 电磁线圈：电磁线圈是电磁阀的核心部件，由绕组和铁芯构成。
当通电时，绕组会产生磁场，从而激活铁芯。
2. 铁芯：铁芯位于电磁线圈内部，一般由软磁材料制成。
当电磁线圈通电时，铁芯会受到磁力吸引和释放，在吸合和分离状态间来回移动。
3. 阀体和阀盖：阀体和阀盖是电磁阀的外壳，起到固定电磁线圈和铁芯的作用。
同时，阀体和阀盖之间形成一个密封腔，用于控制流体的进出。
二、电磁阀的工作原理电磁阀通过控制电磁线圈的通断，来实现阀门的开启和关闭，从而控制流体的流动。
1. 工作原理1：2位2通电磁阀2位2通电磁阀是最简单的一种电磁阀类型，常用于控制二进二出的流体流动。
其工作原理如下：当电磁线圈通电时，绕组产生磁场，吸引铁芯向下运动，使阀体打开通路。
此时，流体从一个进口进入阀体，通过阀门开启的通道，最终流出另一个出口。
当电磁线圈断电时，磁场消失，铁芯由于弹簧力的作用向上运动，阀体闭合，切断流体的通路。
此时，流体无法再从进口流入或从出口流出。
2. 工作原理2：3位4通电磁阀3位4通电磁阀是常用于控制流体流向的电磁阀类型。
其工作原理如下：当电磁线圈通电时，绕组产生磁场，迫使铁芯移动到对应的位置，改变阀体的通路。
此时，流体从一个进口进入阀体，通过不同的开放通道，最终流出不同的出口。
当电磁线圈断电时，铁芯由于弹簧力的作用回复原位，恢复阀体的初始通路。
此时，流体无法再从原进口流入或从原出口流出。
三、电磁阀的应用领域电磁阀广泛应用于各个行业，包括液压、气动、石油、化工、冶金、医疗等领域。
常见的应用场景有以下几种：1. 流量控制：通过控制电磁阀的开启和关闭，可以调节流体的流量大小。
2. 方向控制：使用3位4通电磁阀可以实现流体的正反转或由一个通道流向另一个通道。
电磁阀的结构与工作原理
电磁阀的结构与工作原理摘要：本文将介绍电磁阀的结构和工作原理。
电磁阀是一种常见的控制元件，广泛应用于工业自动化系统中。
了解电磁阀的结构和工作原理，对于准确使用和维护电磁阀至关重要。
引言：电磁阀是一种电磁设备，通过控制电磁铁的工作状态来控制液体或气体的流动。
它的结构简单，但是功能强大，在工业自动化控制中起着重要的作用。
一、电磁阀的结构电磁阀的结构主要包括以下几个部分：1. 外壳：电磁阀的外壳通常由金属材料制成，用于保护内部的电气和机械部件，具有较高的耐腐蚀性和强度。
2. 电磁铁：电磁铁是电磁阀的核心部件，它通过电磁力的作用来控制阀门的开关。
电磁铁通常由铁芯、线圈和阀门杆组成。
3. 阀门：阀门是电磁阀用于控制流体流动的关键部件。
根据不同的应用需求，电磁阀可以采用不同类型的阀门，如普通的开关阀、调节阀、安全阀等。
4. 导向机构：导向机构用于使阀门的开启和关闭过程更加稳定和精确。
它通常由导向阀座和导向阀芯组成。
5. 密封件：电磁阀的密封件用于防止流体在阀门关闭时泄漏，通常采用耐腐蚀性能较好的材料制成。
二、电磁阀的工作原理电磁阀的工作原理基于电磁感应和磁性效应。
其工作步骤如下：1. 通电状态：当外部电源通电时，流经线圈的电流会产生磁场。
这个磁场将吸引阀门杆，使得阀门打开。
流体开始流动。
2. 断电状态：当外部电源断电时，电流停止，磁场消失。
此时，阀门杆下降并关闭阀门。
流体停止流动。
通过切换通电状态和断电状态，电磁阀可以实现流体的控制和调节。
三、电磁阀的应用电磁阀广泛应用于各个领域，包括工业生产、农业灌溉、军事装备等。
以下是一些常见的应用场景：1. 工业自动化：电磁阀用于控制工业生产线上的液体和气体流动，实现自动化生产。
2. 农业灌溉：电磁阀用于控制农田灌溉系统中的水流量，合理利用水资源，提高农田灌溉效率。
3. 空调和制冷设备：电磁阀用于控制空调和制冷设备中的制冷剂流动，实现空调和制冷系统的正常运行。
4. 国防军事：电磁阀被广泛应用于军事装备中，用于控制液压和气动系统的流动，确保设备的正常运行。

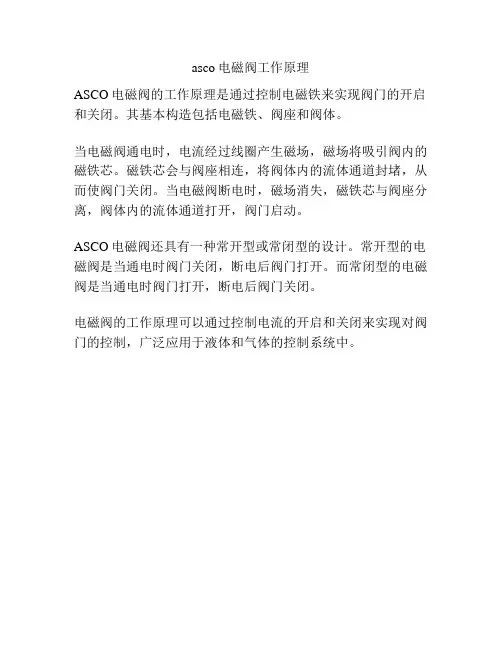

asco电磁阀工作原理
asco电磁阀工作原理
ASCO电磁阀的工作原理是通过控制电磁铁来实现阀门的开启和关闭。
其基本构造包括电磁铁、阀座和阀体。
当电磁阀通电时，电流经过线圈产生磁场，磁场将吸引阀内的磁铁芯。
磁铁芯会与阀座相连，将阀体内的流体通道封堵，从而使阀门关闭。
当电磁阀断电时，磁场消失，磁铁芯与阀座分离，阀体内的流体通道打开，阀门启动。
ASCO电磁阀还具有一种常开型或常闭型的设计。
常开型的电磁阀是当通电时阀门关闭，断电后阀门打开。
而常闭型的电磁阀是当通电时阀门打开，断电后阀门关闭。
电磁阀的工作原理可以通过控制电流的开启和关闭来实现对阀门的控制，广泛应用于液体和气体的控制系统中。
电磁阀的结构与原理PPT课件123
复位按钮的顶部圆锥切掉一部分，目的是复位 时阀芯和外套筒中间的气能卸掉
26
阀芯
外套筒
阀芯滑竿可 不可被
被磁化
磁化
可被磁 化
27
双电控电磁阀
28
3 电磁阀的故障
处理
电磁阀润滑不到位造成的故障
30
故障现象
得电不动作 阀芯卡死，电源接错 阀不能关闭 阀芯卡住；有内漏
31
32
33
线圈阻值不通，更换一个好的电磁阀，使用后吊机正常 建议及措施
由于电磁阀长期带电，造成线圈老化，且阀杆与电磁阀间的空隙 过细，容易过流
电磁阀要有备件。 定期维护阀杆。(月检) 36
总结
37
Have Fun!
34
故障现象： 空气压力已降至加载值，但是系统压力并未见上涨；
故障原因： 电磁阀内部积液，结冰，导致电磁阀卡塞。
分析过程及检修措施（必要时附图说明） 观察加载状态下，进气蝶阀没有打开，拆卸蝶阀驱动机构驱动气源管
线，发现气流很小，压力不足以打开蝶阀； 拆除加载电磁阀，解体电磁阀，对阀体内部进行清理，发现有少量冰
电磁阀的符号
两位五通
11
练习
绘制两位三通直动式电磁阀的符号 绘制两位五通先导式电磁阀的符号
12பைடு நூலகம்
2 电磁阀工作原理
先导式电磁阀原理
14
两位三通电磁阀
15
两位五通电磁阀原理
16
先导式电磁阀内部结构
17
先导式电磁阀内部结构
18
先导式电磁阀内部结构
工艺孔
进气孔
先导孔
通电时，电磁力把先导孔打开，上腔室压力迅速上升，流 体压力推动阀芯向下移动；断电时，弹簧力把先导孔关闭， 上腔室压力通过电磁阀铁芯套管排掉，阀体上、下部形成 压力差，流体压力推动阀芯向上移动。阀芯上下移动，实 现了流体通道的换向。
ASCO电磁阀工作原理和优缺点
ASCO电磁阀工作原理和优缺点气动活塞执行机构采用压缩空t气作动力源，通过活塞的运动带动曲臂进行90度回转，达到使阀门自动启闭。
它的组成部分为：调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。
气动调节阀的工作原理：气动调节阀由执行机构和调节机构组成。
执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。
阀体是气动调节阀的调节部件，它直接与调节介质接触，调节该流体的流量。
2.ASCO电磁阀的优点（1）流体阻力小因为ASCO电磁阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，所以流体阻力小。
（2）启闭力矩小，开闭较省力因为闸阀启闭时闸板运动方向与介质流动方向相垂直、与截止阀相比，闸阀的启闭较省力。
（3）介质流动方向不受限制，不扰流、不降低压力介质可从闸阀两侧任意方向流过、均能达到使用的目的更适用于介质的流动方向可能改变的管路中。
（4）结构长度较短因为闸阀的闸板是垂直置于阀体内的，而截止阀阀瓣是水平置于阀体内的，因而结构长度比截止阀短。
（5）密封性能好全开时密封面受冲蚀较小。
（6）全开时，密封面受工作介质的冲蚀比截止阀小。
（7）体形比较简单，铸造工艺性较好，适用范围广。
3.ASCO电磁阀的缺点（1）密封面易损伤ASCO电磁阀板与阀座相接触的两密封而之间有相对摩擦。
易损伤，影响密封件能与使用寿命，维修比较困难。
（2）启闭时间长，高度大由于闸阀启闭时须全开或全关，闸板行程大，开启用要-定的空间，外形尺寸高，安装所需空间较大。
（3）结构复杂ASCO电磁阀-般都有两个密封面，给加工、研磨和维修增加一些，困难零件较多，制造与维修较困难，成本比较高。

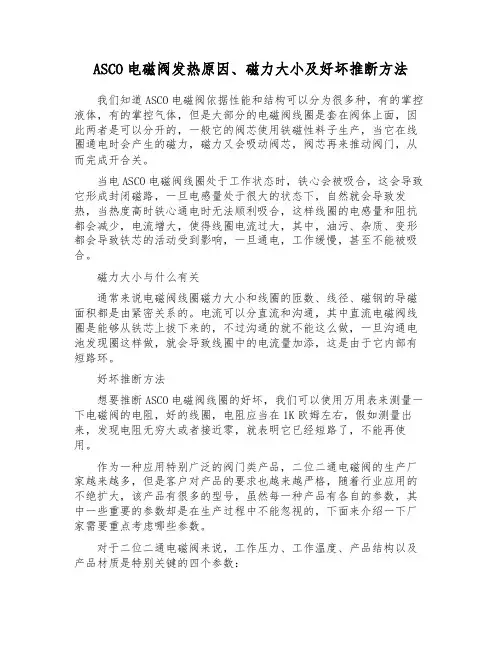

ASCO电磁阀发热原因、磁力大小及好坏判断方法
ASCO电磁阀发热原因、磁力大小及好坏推断方法我们知道ASCO电磁阀依据性能和结构可以分为很多种，有的掌控液体，有的掌控气体，但是大部分的电磁阀线圈是套在阀体上面，因此两者是可以分开的，一般它的阀芯使用铁磁性料子生产，当它在线圈通电时会产生的磁力，磁力又会吸动阀芯，阀芯再来推动阀门，从而完成开合关。
当电ASCO电磁阀线圈处于工作状态时，铁心会被吸合，这会导致它形成封闭磁路，一旦电感量处于很大的状态下，自然就会导致发热，当热度高时铁心通电时无法顺利吸合，这样线圈的电感量和阻抗都会减少，电流增大，使得线圈电流过大，其中，油污、杂质、变形都会导致铁芯的活动受到影响，一旦通电，工作缓慢，甚至不能被吸合。
磁力大小与什么有关通常来说电磁阀线圈磁力大小和线圈的匝数、线径、磁钢的导磁面积都是由紧密关系的。
电流可以分直流和沟通，其中直流电磁阀线圈是能够从铁芯上拔下来的，不过沟通的就不能这么做，一旦沟通电池发现圈这样做，就会导致线圈中的电流量加添，这是由于它内部有短路环。
好坏推断方法想要推断ASCO电磁阀线圈的好坏，我们可以使用万用表来测量一下电磁阀的电阻，好的线圈，电阻应当在1K欧姆左右，假如测量出来，发现电阻无穷大或者接近零，就表明它已经短路了，不能再使用。
作为一种应用特别广泛的阀门类产品，二位二通电磁阀的生产厂家越来越多，但是客户对产品的要求也越来越严格，随着行业应用的不绝扩大，该产品有很多的型号，虽然每一种产品有各自的参数，其中一些重要的参数却是在生产过程中不能忽视的，下面来介绍一下厂家需要重点考虑哪些参数。
对于二位二通电磁阀来说，工作压力、工作温度、产品结构以及产品材质是特别关键的四个参数：工作温度和工作压力都是很容易理解的，工作温度指的就是电磁阀在实际工作中的温度范围，温度的范围高处与低处和材质很紧密的关系，不同的工作温度所使用的环境是不一样的。
工作压力就是电磁阀在工作中能够经受的压力范围，这和工作温度比较仿佛，生产厂家在生产的时候需要依据产品规定的标准来就可以了。
asco电磁阀励磁型式
asco电磁阀励磁型式ASCO电磁阀励磁型式ASCO电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。
在ASCO电磁阀中，励磁是一个重要的环节，它决定了电磁阀的工作性能和可靠性。
ASCO电磁阀的励磁型式可以分为直流励磁和交流励磁两种。
一、直流励磁型式直流励磁是指ASCO电磁阀的励磁电源采用直流电源。
直流励磁型式具有以下特点：1.1 直流励磁电源直流励磁电源通常由直流电源或电池提供。
直流电源具有稳定的电压和电流输出，能够提供稳定的励磁电流给ASCO电磁阀。
电池作为备用电源，可以在停电情况下继续供电，确保电磁阀的正常工作。
1.2 励磁线圈直流励磁线圈是ASCO电磁阀中的关键部件，它接收来自励磁电源的直流电流，产生磁场，从而吸引或释放阀芯，控制介质的通断。
直流励磁线圈通常采用高导磁材料制成，具有良好的导磁性能和励磁效果。
1.3 励磁控制方式直流励磁型式的ASCO电磁阀可以采用手动控制、自动控制或远程控制。
手动控制时，通过手动开关或按钮控制励磁电源的接通和断开；自动控制时，可以通过自动控制系统根据预设条件自动控制励磁电源的开关；远程控制时，可以通过远程信号传输设备将控制信号传输到电磁阀所在位置，控制励磁电源的开关。
二、交流励磁型式交流励磁是指ASCO电磁阀的励磁电源采用交流电源。
交流励磁型式具有以下特点：2.1 交流励磁电源交流励磁电源通常由交流电源提供，电压一般为220V或380V。
交流电源具有稳定的电压和频率输出，能够提供稳定的励磁电流给ASCO电磁阀。
2.2 励磁线圈交流励磁线圈与直流励磁线圈不同，它采用交流电流进行励磁。
为了保证励磁效果，交流励磁线圈通常采用铁芯设计，提高导磁性能。
2.3 励磁控制方式交流励磁型式的ASCO电磁阀可以采用手动控制、自动控制或远程控制，与直流励磁型式类似。
不同的是，交流励磁电源需要通过交流接触器或继电器进行控制，实现励磁电流的接通和断开。
三、总结ASCO电磁阀的励磁型式主要包括直流励磁和交流励磁两种。
ASCO电磁脉冲阀原理及注意事项
ASCO电磁脉冲阀原理及注意事项阿斯卡脉冲阀工作原理介绍电磁脉冲阀是按照电信号控制阀体卸荷孔的开启和关闭，阀体卸荷时，阀后腔内压力气体排放，阀前腔内压力气体被膜片上阴压孔节流，膜片被抬起，脉冲阀进行喷吹。
阀体停止卸荷时，压力气体通过阻尼孔迅速充满阀的后腔，由于膜片两面在阀体上受力面积之差，阀的后腔内，气体作用力大，膜片能可靠的关闭阀的喷吹口，脉冲阀停止喷吹。
电信号是以毫秒计时，脉冲阀开启的一瞬间，产生强大的冲击气流，从而实现瞬间喷吹。
ASCO脉冲阀的进气口接入气源压力为标称压力的洁净空气，在电磁阀上输入标称电压的85%，宽度为0.03s的电信号，检查电磁脉冲阀开启是否正常。
脉冲阀的进气口接入气源压力为0.1MPa的洁净空气，输入关闭阀门的电信号，检查电磁脉冲阀是否可靠关闭。
脉冲阀的进气口接入气源压力为0.8MPa的洁净空气、持续60min，检查电磁脉冲阀上各密封部位的渗漏气情况.脉冲阀是脉冲袋式除尘器清灰喷吹系统的压缩空气开关，受脉冲喷吹控制仪的控制，对滤袋进行逐室逐排喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率良好。
电磁脉冲阀是脉冲喷吹清灰装置的执行机构和关键部件，主要分直角式、淹没式和直通式三类，每类有6个规格接口从20～76mm(0.75～3in)。
每个阀一次喷吹耗气量30～600m3/min(0.2～0.6MPa)。
值得注意的是国产脉冲阀的工作压力直角式阀和直通阀是0.4～0.6MPa，淹没式电磁脉冲阀是脉冲袋式除尘器清灰喷吹系统的压缩空气开关。
它直接安装在气包上，具有更好的直通喷吹,工作气源损换较小。
适用于气源压力范围较宽的场合。
电磁脉冲阀为直角阀，其进出口之间的夹角为90°，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的清灰气脉冲。
技术参数：工作压力：0.3-0.6MPa；工作介质：清洁空气；电压：DC24V-AC220V；电流：800mA/60mA；使用环境：温度;-;10℃;-;65℃、空气相对湿度不超过85%；使用寿命：100万次或2-3年。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ASCO电磁阀的结构原理
ASCO电磁阀是用电磁控制的工业设备，用在工业控制系统中调整介质的方向、流量、速度和其他的参数。
常用的电磁阀是单向阀、安全阀、方向控制阀、速度调节阀等。
在气动系统中常用阀起的作用：
ASCO单向阀让压缩空气从压缩机进入气罐，当压缩机关闭时，阻止压缩空气反方向流动；安全阀当储气罐内的压力超过允许限度，可将压缩空气排出；方向控制阀通过对气缸两个接口交替地加压和排气，来控制运动的方向；速度调节阀能简便实现执行元件的无级调速。
ASCO电磁阀的结构原理分类：
1、ASCO直动式电磁阀
有常闭型和常开型二种。
常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。
结构简单，动作可靠，在零压差和微真空下正常工作。
常开型正好相反。
2、ASCO分布直动式电磁阀
该阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。
当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质流通。
当线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧复位和压力的作用下关闭主阀，介质断流。
结构合理，动作可靠，在零压差时工作也可靠。
3、ASCO间接先导式电磁阀
该系列电磁阀由先导阀和主阀芯联系着形成通道组合而成；常闭型在未通电时，呈关闭状态。
当线圈通电时，产生的磁力使动铁芯和静铁芯吸合，导阀口打开，介质流向出口，此时主阀芯上腔压力减少，低于进口侧的压力，形成压差克服弹簧阻力而随之向上运动，达到开启主阀口的目的，介质流通。
当线圈断电时，磁力消失，
动铁芯在弹簧力作用下复位关闭先导口，此时介质从平衡孔流入，主阀芯上腔压力增大，并在弹簧力的作用下向下运动，关闭主阀口。
常开式原理正好相反。
在液压系统中，电磁阀用来控制液流方向，阀门开关用电磁铁来操纵，因此，控制电磁铁就是控制电磁阀。
