2015机械制图试题及参考答案(一)
一、选择填空题（共20分，每空2分）
1．在R10优先数系中，若首项为10，则其第五项的优先数是。
A．22.4 B．20 C．25 D．31.5。
2．下列孔轴配合代号中属于过渡配合的代号是；属于过盈配合的代号是。
A．H8／ s7 &nbs p; B．H6／ g5
C．H7／ k6 &nbs p; D．G6／ h5
3．下列孔轴配合代号中属于配合性质完全相同的同名配合的是：。
A．H8／r7和H8／m7 C． H7／k6 和h7／K6
B．H6／g5和G6／h5 D． H7／k6 和k6／H7
4．M20—5g6g—L的含义：M20： & nbsp; ，5
g： & nbsp; ，L： & nbs
p; 。
5．φ30m5、φ30m6、φ30m7三个轴的公差带相比较，其是相同的。
A．公差 C．基本偏差
B．极限偏差 D．实际偏差。
6．基本偏差为a~h的轴与基本偏差为H的孔可构成__________。
A．基孔制的间隙配合； B．基轴制的间隙配合；
C．基孔制的过渡配合；D．基轴制的过渡配合。
7．滚动轴承内圈与基本偏差为h的轴颈形成配合，这也说明了与一般基孔制相比，其配合性质变紧了。
A．间隙； B．过盈； C．过渡； D．一般联接
二、简答题（共15分）
1．某齿轮的精度要求为7—6—6 E K，试解释该标注代号中各符号的含义是什么？（5分）
2．国标规定的基准制有哪两种？简述基准制的选择原则。
（5分）
3．评定轮廓表面粗糙度的高度特性的参数有哪些？反映形状特性的附加评定参数有哪些？国标推荐采用的评定参数是哪个？（5分）
三．标注综合题（共40分）
1．试将下列技术要求标注在图1上。
（16分）
（l）采用包容要求；（1分）
（2）圆锥面的直线度公差为0.012mm；圆锥面的圆度公差为0.015mm；（2分）
（3）圆锥面对轴线的斜向圆跳动公差为0.02；（4分）
（4）轴线对和公共轴线的同轴度公差为φ0.025mm；
（4分）
（5）用去除材料的方法获得圆锥面的表面粗糙度，要求Ra的上限值3.2μm；用去除材料的方法获得、和表面的表面粗糙度，要求Ra的上限值
分别为0.8、0.4μm和0.8μm，其余表面的表面粗糙度要求Ra的上限值均为12.5μ m；（5分）
图一
2．改正图2中各项形位公差标注上的错误（不得改变形位公差项目）并直接标注在图3上。
（10分）
图二
图三
3、试根据以下图样标注，分别填写下表的各项内容。
（14分）
四、计算及综合题（共25分）
1．画出下列配合代号的公差带图；查表（见附表）确定各极限偏差；说明配合的类型；计算其极限间隙或极限过盈；写出其同名配合的基轴制的配合的公差带代号。
（共20分，每小题10分）
（1）Ф50H7/g6
（2） F50H7/k6
2. 下图为内燃机汽门导杆工作结构装配图，导杆前端与衬套、衬套与缸座、座圈与缸座构成配合，试根据其配合的使用要求，选择①、②、③处配合合适的配合公差带代号，并说明配合类型；（5分）
表2-12：基孔制优先、常用配合
试卷一答案
一、选择填空题（共20分，每空2分）
1．在R10优先数系中，若首项为10，则其第五项的优先数是 C 。
A．28 B．20 C．25 D．31.5
2．下列孔轴配合代号中属于过渡配合的代号是 C ；属于过盈配合的代号是 A 。
A．H8／s7 B．H6／g5
C．H7／k6 D．G6／h5
3．下列孔轴配合代号中属于配合性质完全相同的同名配合的是： B 。
A．H8／r7和H8／m7 C．H7／k6 和h7／K6
B．H6／g5和G6／h5 D．H7／k6 和k6／H7
4．M20—5g6g—L的含义：M20：普通粗牙外螺纹公称直径，5g：中径公差带代号，L：旋合长度代号。
5．φ30m5、φ30m6、φ30m7三个轴的公差带相比较，其 C 是相同的。
A．公差 C．基本偏差
B．极限偏差 D．实际偏差
6．基本偏差为a~h的轴与基本偏差为H的孔可构成____ A______。
A．基孔制的间隙配合； B．基轴制的间隙配合；
C．基孔制的过渡配合；D．基轴制的过渡配合。
7．滚动轴承内圈与基本偏差为h的轴颈形成 C 配合，这也说明了与一般基孔制相比，其配合性质变紧了。
A．间隙； B．过盈； C．过渡； D．一般联接
二、简答题（共15分）
1．某齿轮的精度要求为7—6—6 E K，试解释该标注代号中各符号的含义是什么？（5分）
答：7-6-6分别代表该齿轮第Ⅰ、Ⅱ、Ⅲ公差组的精度等级（各1分，共3分），
E: 代表齿厚上偏差代号，K: 代表齿厚下偏差代号（各1分，共2分）。
2．国标规定的基准制有哪两种？简述基准制的选择原则。
（5分）
答：基孔制和基轴制（各0.5分，共1分）。
选择原则是：①优先选用基孔制（1分）；
②在有明显经济效益或一轴多配时才选用基轴制（1分）；③与标准件相配，以标准件为准选择基准制（1分）；④在特殊情况下可以采用非基准制任意配合（1分）。
3．评定轮廓表面粗糙度的高度特性的参数有哪些？反映形状特性的附加评定参数有哪些？国标推荐采用的评定参数是哪个？（5分）
答：高度特性的评定参数有Ra、Ry、Rz（各1分，共3分）；反映形状特性的附加评定参数有tp（共1分）；国标推荐采用Ra。
（1分）
三．标注综合题（共30分，每题10分）
1．试将下列技术要求标注在图1上。
（16分）
（l）采用包容要求；（1分）
（2）圆锥面的直线度公差为0.012mm；圆锥面的圆度公差为0.015mm；（2分）
（3）圆锥面对轴线的斜向圆跳动公差为0.02；（4分）
（4）轴线对和公共轴线的同轴度公差为φ0.025mm；（4分）
（5）用去除材料的方法获得圆锥面的表面粗糙度，要求Ra的上限值3.2μm；用去除材料的方法获得、和表面的表面粗糙度，要求Ra的上限值
分别为0.8、0.4μm和0.8μm，其余表面的表面粗糙度要求Ra的上限值均为12.5μm；（5分）
2．改正图2中各项形位公差标注上的错误（不得改变形位公差项目）,并直接标注在图3上。
（10分）
图二
图三
3、试根据以下图样标注，分别填写下表的各项内容。
（14分）
四、计算及综合题（共25分）
1．画出下列配合代号的公差带图；查表确定各极限偏差；说明配合的类型；计算其极限间隙或极限过盈；写出其同名配合的基轴制的配合的公差带代号。
（共20分，每小题10分）（1）Ф50H7/g6
50H7/k6F（2）
解：（1）①其配合公差带图如下：
(共3.5分)
②IT7=0.025; IT6=0.016; ES=+0.025; EI=0; es=-0.009; ei=-0.025（共3分）
③间隙配合；（0.5分）
④Xmax=ES-ei=-0.025-(-0.025)=+0.050 ；
Xmin =EI-es=0-（-0.009）=+0.009 （共2分）
⑤φ50G7/h6;（1分）
解：（2）①其配合公差带图如下：
(共3.5分)
②根据φ50H7，查表2-4得：IT7=0.025
∵下偏差为EI=0，∴ES=EI+ IT7=0+0.025=+0.025
根据φ50IT6，查表2-4得：IT6=0.016
根据φ50k6，查表2-6得：ei=＋0.002
∴es=ei＋IT6=＋0.002＋0.016=＋0.018（共3分）
③过渡配合；（0.5分）
④Xmax=ES-ei= +0.025－(+0.002)=+0.023
Ymax=EI-es=0－（＋0.018）=－0.018（2分）
⑤其同名配合的基轴制配合代号为：φ50K7/h6（1分）
2.图为内燃机汽门导杆工作结构装配图，导杆前端与衬套、衬套与缸座、座圈与缸座构成配合，试根据其配合的使用要求，选择①、②、③处配合合适的配合公差带代号，并说明配合类型；（6分）。
(完整版)《机械制图》试题库及答案
机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，此中正投影法属于平行投影法投影法。
2、在工程技术中为了正确地表达机械、仪器、建筑物等物的形状、构造和大小，依据投影原理标准或相关规定画出的图形，叫做视图。
3、在图纸上一定用粗实线画出图框，标题栏一般应位于图纸的右下方向。
4、图样中，机件的可见轮廓线用粗实线画出，不行见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点划线画出。
5、比率是图形与实物相应因素的线性尺寸比，在绘图时应尽量采纳原值的比率，须要时也可采纳放大或减小的比率，此中1：2 为减小比率，2：1为放大比率。
不论采纳哪一种比率，图样上标明的应是机件的实质尺寸。
6、机件的真切大小以图样上所标明的尺寸数值为依照与比率及视图大小没关。
7、标明尺寸的三因素尺寸数字、尺寸线和尺寸界线。
8、尺寸标明中的符号：R表示半径9、标明水平尺寸时，尺寸数字的字头方向应，Φ表示直径。
向上；标明垂直尺寸时，尺寸数字的字头方向应向左。
角度的尺寸数字一律按水平地点书写。
当任何图线穿过尺寸数字时都一定断开。
10、平面图形中的线段有已知线段、中间线段和连接线段三种。
11、绘图板是用来固定图纸，丁字尺是用来画水平线。
12、在机械制图中采纳规定的线型，虚线是用于不行见轮廓线，中心线、对称线就用细点划线。
13、标明圆的直径尺寸时，应在数字前加注符号Φ，标明球的直径符号为SΦ。
14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号构成。
15、图样上的书写的汉字采纳长仿宋体，其字的宽度应为高度的1/2 。
16、三视图的投影规律长对正，高平齐，宽相等。
17、读简单部件图的步骤抓住特点分部分、旋转归位想形状、综合起来想整体。
18 图纸的幅面分为基本幅面和加长幅面两类，基本幅面按19、尺寸大小可分为 5 种，其代号分别为A0 、A1、 A2、A3、A4 。
图纸格式分为不留装订边和留装订边种，按标题栏的方向又可将图纸格式分为x 型和 Y型两种。
20150621-机械制图试题库加答案(理论)

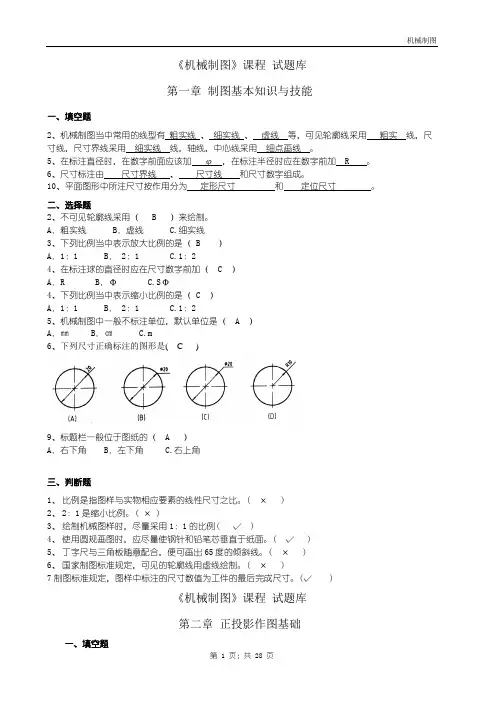

《机械制图》课程试题库第一章制图基本知识与技能一、填空题2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。
5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
二、选择题2、不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、比例是指图样与实物相应要素的线性尺寸之比。
( × )2、2：1是缩小比例。
( × )3、绘制机械图样时，尽量采用1：1的比例( √ )4、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
( √ )5、丁字尺与三角板随意配合，便可画出65度的倾斜线。
( × )6、国家制图标准规定，可见的轮廓线用虚线绘制。
( × )7制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。
(√ )《机械制图》课程试题库第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法。
3、主视图所在的投影面称为正立投影面，简称正面，用字母 V 表示，俯视图所在的投影面称为水平投影面，简称水平面，用字母 H 表示。
左视图所在的投影面称为侧立投影面简称侧面，用字母 W 表示。
2015机械制图期末试题(可打印修改)
2015级《机械制图》练习题一、填空题1、M24X1.5—5g6g表示螺纹，牙，大径mm,螺距，旋，螺纹公差带代号：中径为，大径为2、M24LH—6H表示螺纹，牙，大径mm, 旋，螺纹公差带代号：中径为，大径为3、Tr26X10(P5)—7e—L表示螺纹，导程mm,螺距mm，线数为，旋，螺纹公差带代号：中径为，大径为4、螺纹的基本要素有5个，即、、、和。
5、螺纹紧固件的连接形式分为、和。
为了提高画图速度，在画装配图时这些连接通常采用画法，各部分尺寸均与建立了一定的比例关系。
6、连接两个不太厚的零件和需要经常拆卸的场合用连接，受力不大且不需要经常拆卸的零件间的连接用连接。
7、键用来连接和，并通过它来传递。
常用的键有、和。
键和键的侧面是工作面。
8、销在机器中主要用于零件之间的联结、和。
常见的有销、销和销。
9、齿轮不仅可以用来传递，而且可以用来改变轴的和。
常见的齿轮有、和。
10、一螺柱（GB/T898）M16×55旋入端材料为铝、旋入端bm=_______mm11、模数越大，轮齿就________（A愈大B愈小）（1分）12、滚动轴承一般由、、、和四部分组成。
13、滚动轴承的分类方法很多，按其承载特性可分为、和三类。
二、在图上注出下列螺纹的标记三、作图题1、已知直齿圆柱齿轮模数m=2.5,齿数z=33，完成两视图。
龙口市高级技工学校2015—2016学年第一学期期末2015级机电1—4班《机械制图》试题一、判断题（每题2分，共10分，正确的打√，错误的打×）1、外螺纹的牙顶圆投影用粗实线表示，内螺纹的牙顶圆用细实线表示。
（）2、在剖切平面通过螺杆的轴线时，对于螺栓、螺母均按剖切绘制。
而螺柱、垫圈、螺钉均按未剖绘制。
（）3、绘制圆柱齿轮的圆视图中，齿顶圆用粗实线表示，分度圆用细点画线表示，齿根圆用细实线表示，或省略不画。
（）4、外螺纹在非圆视图中，大径用d 表示、小径用d1 表示。
（）5、重合断面图的轮廓线用粗实线绘制，移出断面图的轮廓线用细实线绘制。
(机械)制图员高级理论复习试题及答案(一)
(机械)制图员高级理论复习试题及答案(一)1.图纸中字体的( )一般为字体高度的倍。
A、宽度B、高度C、角度D、斜度【正确答案】：A2.两同轴阶梯圆柱被平行于轴线的平面所截，截交线的正确画法为( )。
A、B、C、D、【正确答案】：D3.圆柱与圆锥同轴的组合体与平行于轴线的平面相交，截交线画法正确的图形为( )。
A、B、C、D、【正确答案】：B4.一平面与同轴相切的圆柱、圆球组合体相交且平面平行于圆柱轴线时，形状正确的截交线为( )。
A、B、C、D、【正确答案】：A5.某图纸上字体的宽度为mm，则该图纸是选用的( )号字体。
A、3B、5C、7D、9【正确答案】：B6.两同轴阶梯圆柱被平行于轴线的平面所截，截交线的正确画法为( )。
A、B、C、D、【正确答案】：D7.一平面与同轴的圆锥、圆柱组合体轴线平行相交时，截交线的形状正确的是( )。
A、B、C、D、【正确答案】：C8.46．一平面与同轴相切的圆柱、圆球组合体相交且平面平行于圆柱轴线时，形状正确的截交线为( )。
A、B、C、D、【正确答案】：A9.某图纸上字体的宽度为mm，则该图纸是选用的( )号字体。
A、3B、5C、7D、9【正确答案】：B10.两同轴阶梯圆柱被平行于轴线的平面所截，截交线的正确画法为( )。
A、B、C、D、【正确答案】：D11.圆柱与圆球同轴相切组合体，与一个平行于圆柱轴线的平面相交，其截交线形状正确的是( )。
A、B、C、D、【正确答案】：B12.道德是指依靠( )、传统习惯、教育示范和内心信念来维持的社会实践活动。
A、国家法律B、宪法C、社会舆论D、党的领导【正确答案】：C13.( )就是要做到自己绘制的每一张图纸都能符合图样的规定和产品的要求,为生产提供可靠的依据。
A、爱岗敬业B、注重信誉C、讲究质量D、积极进取【正确答案】：C14.( )是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。
A、基本素质B、讲究公德C、职业道德D、个人信誉【正确答案】：A15.制图国家标准规定,( )尺寸应优先选用5种基本幅面尺寸。
机械制图试题(附参考答案)
机械制图试题（附参考答案）一、单选题（共26题，每题1分，共26分）1.画半剖视图时，剖视图与视图的分界线应该为（）。
A、对称中心线B、剖面线C、虚线D、实线正确答案：A2.使用丁字尺及一组三角板至多可将一圆分成几等分()。
A、24B、9C、6D、12正确答案：A3.一对互相啮合的齿轮它们的（）必须相等。
A、齿数B、模数和压力角C、模数和齿数D、分度圆直径正确答案：B4.仰视图是（）。
A、由上向下投影B、由下向上投影C、由前向后投影D、由后向前投影正确答案：B5.如果空间两直线的三面投影都相交，则该两直线一定（）。
A、异面B、平行C、相交D、交叉正确答案：C6.已知空间点A（10，15，20），B（8，5，10）则B点相对A点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A7.机件的真实大小以图样上标注的()为依据，与图形的大小及绘制的准确度无关。
A、尺寸数值B、标题栏C、比例D、文字说明正确答案：A8.当孔的公差带完全在轴的公差带之上时，属于（）配合。
A、间隙配合B、不明确性质C、过渡配合D、过盈配合正确答案：A9.后视图是（）。
A、由右向左投影B、由前向后投影C、由左向右投影D、由后向前投影正确答案：D10.确定平面图形的尺寸位置的几何元素称为（）。
A、基本尺寸B、尺寸基准C、定位尺寸D、定形尺寸正确答案：B11.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、点画线B、波浪线C、粗实线D、虚线正确答案：B12.Α0图纸的大小为Β×L：（）A、841×1189B、210×297C、841×594D、420×297正确答案：A13.斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。
A、细实线B、波浪线C、点划线D、粗实线正确答案：B14.直线从属于平面的条件是一直线经过属于平面的（）。
《机械制图》试题库及答案
《机械制图》试题库及答案一、单选题（共10题，每题1分，共10分）1、当孔的公差带与轴的公差带相交时，属于( )A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：A2、在图纸上的图框必须用（）画出。
A、细虚线B、细点画线C、细实线D、粗实线正确答案：D3、机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。
A、细实线B、波浪线C、粗实线D、细点画线正确答案：B4、轴套类零件的加工，大部分工序是在车床或磨床上进行，因此一般将其轴线（）放置画出主视图。
A、任意位置B、水平C、倾斜D、垂直正确答案：B5、在圆柱（或圆锥）外表面形成的螺纹，称为（）。
A、标准螺纹B、表面螺纹C、外螺纹D、内螺纹正确答案：C6、在圆柱（或圆锥）内表面形成的螺纹，称为（）。
A、标准螺纹B、表面螺纹C、内螺纹D、外螺纹正确答案：C7、斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。
A、粗实线B、细实线C、波浪线D、点划线正确答案：C8、某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。
A、2.5B、3C、4D、2正确答案：D9、为了将物体的外部形状表达清楚，一般采用（）个视图来表达。
A、五B、四C、三D、六正确答案：C10、锯齿形螺纹常用于（）。
A、连接管道B、单方向传递动力C、锯销D、连接零件正确答案：B二、多选题（共10题，每题1分，共10分）1、与一个投影面平行的平面，一定与其它两个投影面垂直，这种平面称为投影面的平行面，具体可分为（）。
A、特殊面B、中心面C、正平面D、侧平面E、水平面正确答案：CDE2、零件有长宽高三个方向的尺寸，主视图上只能反映零件的（）A、高B、前C、长D、都不对E、宽正确答案：AC3、两点的相对位置，是指在三面投影体系中，一个点处于另一个点的（）位置问题。
A、左右B、角度C、前后D、南北E、上下正确答案：ACE4、断面图与剖视图的区别（）A、断面图仅画出被切断处的断面形状B、剖视图仅画出被切断处的断面形状C、左视图D、断面图还须画出可见轮廓线E、剖视图还须画出可见轮廓线正确答案：AE5、Φ50+0.025 表示( )A、最大尺寸是Φ50.025 ㎜B、最大尺寸是Φ50.00 ㎜C、实际尺寸是Φ50 ㎜D、基本尺寸是Φ50 ㎜E、最小尺寸是Φ50.025㎜正确答案：AD6、M２０×2—５g6g—LH表示（）A、细牙B、螺距C、长的旋合长度D、粗牙E、普通螺纹正确答案：ACE7、平面图形的尺寸按其在平面图形中所起的作用，可分为（）。
《机械制图》练习题库+答案
《机械制图》练习题库＋答案一、单选题（共30题，每题1分，共30分）l、一般位置平面对于三个投影面的投影特性为（）。
A、没变化B、积聚性C、真实性D、收缩性正确答案：D2、比例1: 1是()。
A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案：A3、与三投影面都倾斜的直线称为（）。
A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A4D□ □ D"H "D口口） 。
A、硬B、软C、长正确答案：A5、当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略()。
A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A6、重合断面图的轮廓线采用（）绘制。
A、粗实线B、虚线C、细实线D、点画线正确答案：C7、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。
A、相交B、垂直C、平行D、交叉正确答案：A8、如果空间两直线的三面投影都平行，则两直线一定（）。
A、相交B、异面C、交叉D、平行正确答案：D9、不规则连续细实线为（）。
A、指引线B、轮廓线C、折断线D、隐藏线正确答案：C10、可自由配置的视图称为（）。
A、剖视图B、斜视图C、局部视图D、向视图正确答案：D11、向视图的箭头应尽量配置到()。
A、主视图B、右视图C、后视图D、左视图正确答案：A12、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的（）。
A、垂线B、垂直线C、中线D、平行线正确答案：B13、当孔的公差带完全在轴的公差带之上时，属于（）配合。
A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。
A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案：B15、用于薄壁零件联接的螺纹，宜采用（）．A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案：B16、立体被平面切割（截切），所形成的形体称为（）。
机械制图测试题 (1)
机械制图测试题1. 判断正误：常用的汽车机械图样有零件图和装配图。
[单选题] *A.对(正确答案)B.错2. 字体是图样和技术文件中的一个重要组成部分,包括汉字、（）和字母。
[单选题] *A.符号B.数字(正确答案)C.图线3. 机械图样中的尺寸单位是mm(毫米),以单位m为单位时,( )标明单位的符号。
[单选题] *A.需要B.需要或不需要C.不需要(正确答案)D.都可以4. 图样的比例是指（）的大小与（）的大小之比。
[单选题] *A.图形实物(正确答案)B.实物图形5. 判断正误：图样上1:5是放大比例。
[单选题] *A.对B.错(正确答案)6. 图形上标注的尺寸数字表示（）。
[单选题] *A.绘图尺寸B.图线长度尺寸C.随比例变化的尺寸D.物体实际尺寸(正确答案)7. 判断正误：在图样中，机件的真实大小与图形的比例及绘图的准确性有关。
[单选题] *A.对B.错(正确答案)8. 图样上标注零件的尺寸为60，比例为2:1，则该零件的实际尺寸为（）。
[单选题] *A.30mmB.60mm(正确答案)C.120mm9. 若采用1:5的比例绘制一个直径为40mm的圆，其绘图直径为（）。
[单选题] *A. φ160mmB. φ200mmC. φ8mm(正确答案)D. φ40mm10. 判断正误：给图铅笔依笔芯的软硬有B、H、HB等多种标志,H前面的数字大,表示笔芯软；B前面的数字大,表示笔芯硬。
[单选题] *A.对B.错(正确答案)11. 国家标准规定机械图样的常用图线中,表示轴线、对称中心线的是( )。
[单选题] *A.实线B.虚线C.细点画线(正确答案)D.双点画线12. 丁字尺由尺头和尺身两部分组成,它主要用来画( )线。
[单选题] *A.水平(正确答案)B.垂直C.倾斜D.圆弧13. 画几何体的三视图时,能看得见的轮廓线或棱用（）线表示。
[单选题] *A.粗实线(正确答案)B.虚线C.细点画线D.细实线14. 不可见的轮廓线或棱用（）表示。
机械制图考试题(含参考答案)
机械制图考试题（含参考答案）一、单选题（共26题，每题1分，共26分）1.水平面在侧投影面的投影特性为（ )。
A、类似性B、积聚性C、收缩性D、真实性正确答案：B2.图样上的尺寸是零件的（）尺寸。
A、下料B、最后完工C、毛胚D、修理正确答案：B3.在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。
A、z 坐标B、y 坐标C、不能判断D、x 坐标正确答案：A4.当轴的公差带完全在孔的公差带之上时，属于（）配合。
A、过渡配合B、不明确性质C、间隙配合D、过盈配合正确答案：D5.基本偏差是指（）。
A、远离零线的偏差B、上偏差C、靠近零线的偏差D、下偏差正确答案：C6.如果空间两直线的三面投影都平行，则两直线一定（）。
A、平行B、交叉C、相交D、异面正确答案：A7.机械图样中，表示可见轮廓线采用( )。
A、粗实线B、细点画线C、细实线D、波浪线正确答案：A8.在空间既不平行也不相交的两直线，叫（）直线。
A、平行B、相交C、垂直D、交叉正确答案：D9.使用丁字尺及一组三角板至多可将一圆分成几等分( )。
A、6B、9C、12D、24正确答案：D10.将机件的某一部分向基本投影面投射所得的视图称为（）。
A、斜视图B、局部视图C、剖视图D、向视图正确答案：B11.点的x坐标越大，其位置越靠（）。
A、前B、右C、左D、后正确答案：C12.主视图与俯视图（）。
A、高平齐B、宽不等C、宽相等D、长对正正确答案：D13.重合断面的轮廓用（）画出。
A、波浪线B、粗实线C、点划线D、细实线正确答案：D14.截交线所围成的截面图形称为（）。
A、截平面B、截断面C、截切体D、截交线正确答案：B15.分规的用途是( )线段和等分线段。
A、量取B、等分与画圆C、转量长度与画圆D、画圆正确答案：A16.在圆柱（或圆锥）内表面形成的螺纹，称为（）。
A、表面螺纹B、内螺纹C、标准螺纹D、外螺纹正确答案：B17.具有过盈的配合称为（）。
机械制图试题(附答案)
机械制图试题（附答案）一、单选题（共26题，每题1分，共26分）1.右视图是（）。
A、由后向前投影B、由前向后投影C、由左向右投影D、由右向左投影正确答案：D2.按螺纹的用途可分为联结螺纹、和（）螺纹。
A、梯形B、普通C、运动D、传动正确答案：D3.相邻两牙在中径线上对应两点的距离指的是（）。
A、螺距B、导程C、牙型D、线数正确答案：A4.用剖切面完全地剖开机件后所得的视图，称为（）。
A、局部视图B、半剖视图C、全剖视图D、局部放大图正确答案：C5.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A、箭头B、名称C、剖面符号D、标注正确答案：A6.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。
A、2.5B、3C、4D、2正确答案：D7.椭圆画法正确性较高的画法为( )。
A、三圆心画法B、同圆心画法C、四心圆画法D、二圆心画法正确答案：B8.已知空间点 A（10，15，20），B（8，5，10）则 B 点相对 A 点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A9.锥度应注写在（）上，并于圆锥倾斜方向一致。
A、轮廓线B、指引C、基准线D、轴线正确答案：C10.在圆柱（或圆锥）内表面形成的螺纹，称为（）。
A、表面螺纹B、外螺纹C、内螺纹D、标准螺纹正确答案：C11.后视图是（）。
A、由后向前投影B、由前向后投影C、由左向右投影D、由右向左投影正确答案：A12.机械图样中，表示轴线、对称中心线等采用（）。
A、波浪线B、粗实线C、细实线D、细点画线正确答案：D13.主、左视图之间的投影关系为：（）。
A、高平齐B、长对正C、以上都不对D、宽相等正确答案：A14.平面图形或直线与投影面平行时，其投影反映实形或实长的性质，称为（）。
A、真实性B、类似性C、收缩性D、积聚性正确答案：A15.在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。
