道路工程制图
（3）强度等级
混凝土强度等级是根据立方体抗压强度标准值来确定的。
普通高等教育“十一五”国家级规划教材
第一节 普通混凝土
我国现行规范（GB50010—2002）规定，普通混凝土按立 方体抗压强度标准值划分C15、C20、C25、C30、C35、C40、 C45、C50、C55、C60、C65、C70、C75、C80等14个等级。 2、轴心抗压强度 f cp 采用150mm×150mm×300mm的棱柱体作为标准试件，测定 砼轴心抗压强度。 试件破坏
普通高等教育“十一五”国家级规划教材
第一节 普通混凝土
具有不低于95％ 的保证率
f cu
F A
试件破坏 荷载（N） 试件承压面 积（mm2）
（2）立方体抗压强度标准值 f cu,k 按照标准方法制作和养护的边长为150mm的立方体试件， 在28天龄期，用标准试验方法测定的抗压强度总体分布中的 一个值(MPa)，强度低于该值的百分率不超过5%（即具有95% 保证率的抗压强度）。
交通等级 水泥混凝土抗弯拉强度标准值/MPa
特重 5.0
重 5.0
中等 4.5
轻 4.0
普通高等教育“十一五”国家级规划教材
第一节 普通混凝土
5、影响水泥混凝土强度的因素 水泥强度 1、养护温 度与湿度
普通高等教育“十一五”国家级规划教材
第一节 普通混凝土
（三）混凝土拌和用水
符合JGJ63-1989《混 凝土拌和用水标准》
有害物质 含量控制
拌和 用水
检验水与蒸馏水进行 的水泥凝结时间试验， 二者初凝及终凝时间 差均不得大于30min
检验水配制的砼或砂浆 的28d抗压强度不应低 于蒸馏水配制的砼或砂 浆28d抗压强度90％
混凝土强度等级是根据立方体抗压强度标准值来确定的。
普通高等教育“十一五”国家级规划教材
第一节 普通混凝土
我国现行规范（GB50010—2002）规定，普通混凝土按立 方体抗压强度标准值划分C15、C20、C25、C30、C35、C40、 C45、C50、C55、C60、C65、C70、C75、C80等14个等级。 2、轴心抗压强度 f cp 采用150mm×150mm×300mm的棱柱体作为标准试件，测定 砼轴心抗压强度。 试件破坏
普通高等教育“十一五”国家级规划教材
第一节 普通混凝土
具有不低于95％ 的保证率
f cu
F A
试件破坏 荷载（N） 试件承压面 积（mm2）
（2）立方体抗压强度标准值 f cu,k 按照标准方法制作和养护的边长为150mm的立方体试件， 在28天龄期，用标准试验方法测定的抗压强度总体分布中的 一个值(MPa)，强度低于该值的百分率不超过5%（即具有95% 保证率的抗压强度）。
交通等级 水泥混凝土抗弯拉强度标准值/MPa
特重 5.0
重 5.0
中等 4.5
轻 4.0
普通高等教育“十一五”国家级规划教材
第一节 普通混凝土
5、影响水泥混凝土强度的因素 水泥强度 1、养护温 度与湿度
普通高等教育“十一五”国家级规划教材
第一节 普通混凝土
（三）混凝土拌和用水
符合JGJ63-1989《混 凝土拌和用水标准》
有害物质 含量控制
拌和 用水
检验水与蒸馏水进行 的水泥凝结时间试验， 二者初凝及终凝时间 差均不得大于30min
检验水配制的砼或砂浆 的28d抗压强度不应低 于蒸馏水配制的砼或砂 浆28d抗压强度90％
《道路工程制图标高》课件
测量法
通过光电测距仪、全站仪等测量工具进行实地测 量
资料查询法
通过地形、海拔等资料信息来推算道路标高信息
工程计算法
通过道路设计图纸的几何信息来计算标高信息
现场标志法
在道路上设置标志杆等设施标定道路标高信息
道路工程标高的规范要求
道路工程标高应符合国家和行业标准，符号表达准确明确，统一规范，标高 图样应该清晰、简洁，标注文字字迹工整，图形清晰。
城市规划图样
为城市建设提供合理规划方案
公园规划及绿化带设计图
为城市绿化带建设提供高质量的标准图样
3 自动化绘图
自动扫描器扫描地形数据 并生成地形图样，辅助绘 图员制图
道路工程图样的规范要求
比例尺
应符合规范，常用比例尺为1:200, 1:500, 1:1000, 1:2000等
标准符号
应符合国家和行业标准，表达准确明确，符号应 具有统一性
图幅
应符合规范，常用图幅包括A4,A3,A2等
图形线条
应精确细致，线条应清晰，标注应规范易懂
介绍了道路工程制图常见的错误，包括符号错误、标注错误、缺失信息等等，并提供改正方法应对这些错误。
道路工程标高图常见的错误与 改正方法
介绍了道路工程标高图常见的错误，包括高程错误、坡度错误、符号错误等 等，提供改正方法应对这些错误。
道路工程制图应用案例分析
展示道路工程制图在实际应用中的广泛应用，如城市规划、旅游景区规划、绿化带建设等等。
道路工程制图的分类
位置图
用于表达在地理空间上的位置、区域用途等
纵断面图
用于表达地形、边坡、路宽、绿化等信息
平面图
用于表达道路线型、路缘、路基、路面等信息
交叉口平面图
道路工程制图标准培训课件(ppt共61张)精选全文完整版
桥涵、隧道
一般规定
附录
总则
三、图层及图线 每张图上线宽一般不超过三种：即粗实线 0.35mm、0.25mm与细实线0.18mm。图中除构造图的轮廓线、钢筋线用粗线外，其他一律用细线。在 钢筋图中钢筋线用粗线0.35mm，轮廓线用粗线0.25mm。 中心线、点划线及折断线应注意设置比例。
表2-1中尺寸代号如图2-1所示。
桥涵、隧道
一般规定
附录
总则
2、图幅短边不得加长，长边加长时，A0、A2、A4应为150mm的整数倍，A1、A3图应为210mm的整数倍。
3、图框内右下角应绘图纸标题栏，国标规定的格式有三种，如图2.2所示。
桥涵、隧道
一般规定
附录
总则
10-12
图2.2
4、在道路路线平面图、道路路线纵断面图、路基横断面上，需要绘制角标。当图纸要绘制角标时，应布置在图框内右上角，角标线线宽宜为0.25mm，如图2.3所示。
图2.3.2
图2.3.3
第四节 比例 1、绘图比例应设为整数，一般设为10的整倍数。比例的选择应根据图面布置合理、匀称、美观的原则，按图形大小及图面复杂程度确定 2、当一幅图中比例完全相同时，可在图签中注明。当一幅图中出现不同比例时，比例应标注在视图图名的右侧。当竖直方向与水平方向的比例不同时，可用V表示竖向比例，用H表示横向比例，如图2.4.1所示
桥涵、隧道
一般规定
附录
总则
图2.5.3
五、尺寸标注 4、尺寸数字及文字书写方向如图2.5.4所示
桥涵、隧道
一般规定
附录
总则
5、当用大样图表示较小且复杂的图形时，其放大范围，应在原图中采用细实线绘制园形或较规则的图形圈出，并用引出线标注，如图2.5.5所示
道路工程制图标准通用课件
地图比例
根据图纸表达的内容和范围，选择适 当的地图比例，以便更好地展示道路 工程的细节和整体布局。
03
道路工程图绘制标准
道路设计图绘制标准
准确性和规范性
道路设计图应准确反映道路的几何形状、尺寸和构造细节，符合国家和行业标准， 使用规范的专业符号和图例。
道路设计图绘制标准
协调性和一致性
道路设计图应与其它相关工程图纸保持协调性和一致性，如桥梁、隧道、排水等，确保整个交通系统 的顺畅运行。
通过解读施工图，了解道路工程施工的具体要求 和技术标准，为后续的施工提供指导和依据。
3. 施工图解读的方法
采用图文结合、案例分析的方法，结合实际施工 情况，深入解读施工图的细节和要点，提高施工 技能。
实际道路工程养护图解读
总结词
1. 养护图解读的目的
2. 养护图解读的重点
3. 养护图解读的方法
养护图解读是道路工程制图实 践中的重要补充，通过对实际 道路工程养护图的解读，可以 深入了解道路工程养护的技术 要求和措施，提高养护技能。
总结词
AutoCAD软件提供了丰富的绘图工具，如线 条、圆弧、多段线等，方便用户进行道路工 程图纸的绘制。同时，该软件还支持各种图 层管理、块定义、文字标注等功能，使得图 纸的表达更加清晰和规范。
详细描述
通过导入和导出功能，AutoCAD软件可以与 其他设计软件进行数据交互，实现不同软件 之间的数据共享和协同工作。这有助于提高 设计效率，减少重复劳动。
GIS软件应用
01
总结词
GIS（地理信息系统）软件在 道路工程制图中的应用日益广 泛，它能够将地理信息与道路 设计相结合。
02
详细描述
GIS软件能够将地图、地形、 建筑物等信息整合到一个统一 的数据库中，为道路设计提供 全面的地理信息支持。通过 GIS软件，设计师可以更加准 确地分析地形地貌、合理规划 道路布局，从而提高设计质量 和效率。
根据图纸表达的内容和范围，选择适 当的地图比例，以便更好地展示道路 工程的细节和整体布局。
03
道路工程图绘制标准
道路设计图绘制标准
准确性和规范性
道路设计图应准确反映道路的几何形状、尺寸和构造细节，符合国家和行业标准， 使用规范的专业符号和图例。
道路设计图绘制标准
协调性和一致性
道路设计图应与其它相关工程图纸保持协调性和一致性，如桥梁、隧道、排水等，确保整个交通系统 的顺畅运行。
通过解读施工图，了解道路工程施工的具体要求 和技术标准，为后续的施工提供指导和依据。
3. 施工图解读的方法
采用图文结合、案例分析的方法，结合实际施工 情况，深入解读施工图的细节和要点，提高施工 技能。
实际道路工程养护图解读
总结词
1. 养护图解读的目的
2. 养护图解读的重点
3. 养护图解读的方法
养护图解读是道路工程制图实 践中的重要补充，通过对实际 道路工程养护图的解读，可以 深入了解道路工程养护的技术 要求和措施，提高养护技能。
总结词
AutoCAD软件提供了丰富的绘图工具，如线 条、圆弧、多段线等，方便用户进行道路工 程图纸的绘制。同时，该软件还支持各种图 层管理、块定义、文字标注等功能，使得图 纸的表达更加清晰和规范。
详细描述
通过导入和导出功能，AutoCAD软件可以与 其他设计软件进行数据交互，实现不同软件 之间的数据共享和协同工作。这有助于提高 设计效率，减少重复劳动。
GIS软件应用
01
总结词
GIS（地理信息系统）软件在 道路工程制图中的应用日益广 泛，它能够将地理信息与道路 设计相结合。
02
详细描述
GIS软件能够将地图、地形、 建筑物等信息整合到一个统一 的数据库中，为道路设计提供 全面的地理信息支持。通过 GIS软件，设计师可以更加准 确地分析地形地貌、合理规划 道路布局，从而提高设计质量 和效率。
道路工程制图课件第三部分(8~12)
第九章 剖面图和断面图
高等级公路维护与管理专业
道路工程制图
第三部分
北京交通职业技术学院 2009.11
第八章 组合体的投影
11.9
➢ 目标: 1) 掌握叠加、切割、相切、相交等几种组合体的作
图方法和注意事项。2) 熟记并理解投影图中线、线框的含 义。3) 学会在相邻投影图中找对应关系。4) 熟练并掌握拉 伸法、形体分析法、线面分析法等读图方法及适用范围。 5) 熟练并掌握组合体的三类尺寸，熟记并掌握尺寸基准的 确定方法。
第八章 组合体的投影
第二节 组合体投影图的画法 5 画底图
第八章 组合体的投影
第二节 组合体投影图的画法 5.1 叠加体作图步骤
第八章 组合体的投影
第二节 组合体投影图的画法 5.2 切割体作图步骤
第八章 组合体的投影
第二节 组合体投影图的画法 6检查描图
第八章 组合体的投影
第三节 组合体投影图的识读 1 读图的基本知识 1.1 几个投影图联系起来看
第八章 组合体的投影
1.2了解投影图中线和线框的含义 1.2.2 线框的含义
第八章 组合体的投影
第三节 组合体投影图的识读 1 读图的基本知识 1.3 在投影图中找到对应投影关系
第八章 组合体的投影
第三节 组合体投影图的识读 2 读图的方法 2.1拉伸法
第八章 组合体的投影
第三节 组合体投影图的识读 2 读图的方法 2.2形体分析法
2.1 叠加
第八章 组合体的投影
2 组合体的组合形式及其投影画法 2.2 切割
显示桌面.scf
第八章 组合体的投影
2 组合体的组合形式及其投影画法 2.3 相切
第八章 组合体的投影
道路工程制图基础本.pptx
第14页/共66页
图1 图线的画法
第15页/共66页
§ 1 制图标准的基本规定
4、字体
(1)汉字：长仿宋体（国家正式公布的简化字，宽约为高的2/3）。
常采用2.5mm,3.5mm,5mm,10mm
(2)数字和字母: 阿拉伯数字和罗马数字； 0 1 2 3 4 5 6 7 8 9
拉丁字母与希腊字母。 ⅠⅡ Ⅲ Ⅳ Ⅴ
2. 作正六边形
用60°三角板和丁字尺作正六边形
0 1 2 3 4 5 6 7 8 9 10 1112
12 1110 9 8 7 6 5 4 3 2 1 0 12 1110 9 8 7 6 5 4 3 2 1 0
0
10
20
30
40
50
60
70
80
第51页/共66页
第52页/共66页
第53页/共66页
尺寸数字 一
般依其方向写在 靠近尺寸线的上、 左方
第21页/共66页
注意事项： 互相平行的尺寸，小尺寸在里，大尺寸在外 距图形轮廓最近的一排尺寸应大于10mm, 尺寸线和尺寸线之间距离7-10mm
第22页/共66页
尺寸数字规定
（1）尺寸数字为物体的实际尺寸，与比例无关 （2）标高及总平面图以m米为单位，桥涵工程图以cm为单 位，其余都用mm毫米为单位 （3）标注方向如下图
ABCDEFGH
Abcdefghijklmnop
αβγδεζηθφψωλ
第16页/共66页
注意事项：
●工程图样中书写的汉字高不应小于3.5mm，数字 和字母高不应小于2.5号
●当阿拉伯数字，字母，罗马数字同汉字并列书写 时，其字高比汉字小一号
●当字母单独作为代号或符号时，不使用I、Z、O， 避免与数字的1,2,0混淆
图1 图线的画法
第15页/共66页
§ 1 制图标准的基本规定
4、字体
(1)汉字：长仿宋体（国家正式公布的简化字，宽约为高的2/3）。
常采用2.5mm,3.5mm,5mm,10mm
(2)数字和字母: 阿拉伯数字和罗马数字； 0 1 2 3 4 5 6 7 8 9
拉丁字母与希腊字母。 ⅠⅡ Ⅲ Ⅳ Ⅴ
2. 作正六边形
用60°三角板和丁字尺作正六边形
0 1 2 3 4 5 6 7 8 9 10 1112
12 1110 9 8 7 6 5 4 3 2 1 0 12 1110 9 8 7 6 5 4 3 2 1 0
0
10
20
30
40
50
60
70
80
第51页/共66页
第52页/共66页
第53页/共66页
尺寸数字 一
般依其方向写在 靠近尺寸线的上、 左方
第21页/共66页
注意事项： 互相平行的尺寸，小尺寸在里，大尺寸在外 距图形轮廓最近的一排尺寸应大于10mm, 尺寸线和尺寸线之间距离7-10mm
第22页/共66页
尺寸数字规定
（1）尺寸数字为物体的实际尺寸，与比例无关 （2）标高及总平面图以m米为单位，桥涵工程图以cm为单 位，其余都用mm毫米为单位 （3）标注方向如下图
ABCDEFGH
Abcdefghijklmnop
αβγδεζηθφψωλ
第16页/共66页
注意事项：
●工程图样中书写的汉字高不应小于3.5mm，数字 和字母高不应小于2.5号
●当阿拉伯数字，字母，罗马数字同汉字并列书写 时，其字高比汉字小一号
●当字母单独作为代号或符号时，不使用I、Z、O， 避免与数字的1,2,0混淆
道路工程制图PPT课件
第9页/共20页
基本规格——线形
第10页/共20页
基本规格——相交图线的绘制规定
1)当虚线和虚线或虚 线与实线柑交时，不 留空隙，交于短线处。 2)当实线的延长线为 虚线时，应留空隙。
3)当点划线与点划 线或点划线与其它图 线相交时，交点应设 在线段处。
第11页/共20页
基本规格——坐标
为了表示地区的方位和路线的走向，地形图上需画出指北针 或坐标网格。
第14页/共20页
几何作图——过已知点作已知直线的平行线
用已推过第知动A一点点第块A作一和三一块直角三线 板B角条C的板直，一至线求边A作与点一直。条 线过BAC点重并合与，B第C 二平块行三的角直板线与。 它的另一边紧 靠。
第15页/共20页
几何作图——过已知点作已知直线的垂线
已用沿过知一斜点点块边A作三滑A和直角动直 线 线板第与B的一C直块，垂角三求直边角作。 过与板点直，线使A并其BC与另重 B合一C，直垂其角直斜边的边与一 条靠点直紧A重线另合一。块 三角板的斜 边。
第19页/共20页
感谢您的观看！
四川交通职业技术学院 道桥系
第20页/共20页
第2页/共20页
基本规格——图框尺寸
第3页/共20页
基本规格——图幅格式
第4页/共20页
基本规格——图标样式
第5页/共20页
基本规格——会签栏样式
第6页/共20页
基本规格——角标样式
第7页/共20页
基本规格——比例
比例的标注 第8页/共20页
基本规格——字体
图纸上的文字要求字体端正、笔画清晰、排列整齐、标点符 号清楚正确；一般要求采用长仿宋字体并按规定的大小书写。
第16页/共20页
基本规格——线形
第10页/共20页
基本规格——相交图线的绘制规定
1)当虚线和虚线或虚 线与实线柑交时，不 留空隙，交于短线处。 2)当实线的延长线为 虚线时，应留空隙。
3)当点划线与点划 线或点划线与其它图 线相交时，交点应设 在线段处。
第11页/共20页
基本规格——坐标
为了表示地区的方位和路线的走向，地形图上需画出指北针 或坐标网格。
第14页/共20页
几何作图——过已知点作已知直线的平行线
用已推过第知动A一点点第块A作一和三一块直角三线 板B角条C的板直，一至线求边A作与点一直。条 线过BAC点重并合与，B第C 二平块行三的角直板线与。 它的另一边紧 靠。
第15页/共20页
几何作图——过已知点作已知直线的垂线
已用沿过知一斜点点块边A作三滑A和直角动直 线 线板第与B的一C直块，垂角三求直边角作。 过与板点直，线使A并其BC与另重 B合一C，直垂其角直斜边的边与一 条靠点直紧A重线另合一。块 三角板的斜 边。
第19页/共20页
感谢您的观看！
四川交通职业技术学院 道桥系
第20页/共20页
第2页/共20页
基本规格——图框尺寸
第3页/共20页
基本规格——图幅格式
第4页/共20页
基本规格——图标样式
第5页/共20页
基本规格——会签栏样式
第6页/共20页
基本规格——角标样式
第7页/共20页
基本规格——比例
比例的标注 第8页/共20页
基本规格——字体
图纸上的文字要求字体端正、笔画清晰、排列整齐、标点符 号清楚正确；一般要求采用长仿宋字体并按规定的大小书写。
第16页/共20页
道路工程制图PPT课件 精品
正确
错误
错误
（2）虚线直接在实线延长线上相接时，虚线应留出间隙；
（3）虚线圆弧与实线相切时，虚线圆弧应留出间隙；
（4）画圆的中心线时，圆心应是画的交点，点划线两端应超 出轮廓2~5mm；当圆心较小时，允许用细实线代替点划线。
画线注意事项示例
A
C
B
A:虚线直接在实线延
长线上相接时，虚线 应留空间。
B:虚线与实线相交，
❖ 2）两个相似图形可以只绘制一个，未画出图 形的尺寸数字可用括号表示。如有数个相似 图形，当尺寸数值不相同时，可用字母表示， 其尺寸数值应在图幅中适当位置表示出，如 图1-46所示。
七、剖面符号（GB4457.5-1984)
在剖视图和剖面图中，应采用 表1-8中所规定的剖面符号。
金属材料 （已有规定剖面符号除外）
材料 数量
比例
8
共张第张
制图 审核
日期 日期
（单 位）
（代 号）
15
25
25
40 140
（35）
工程图中标题栏的形式
二、比例（GB/T 14690－1993）
图样的比例是指图形要素的线性尺寸 与实物相应要素的线性尺寸之比。
图样比例分为原值比例、放大比例、缩 小比例三种。
比值大于1的比例是放大的比例，如2：1； 比值小于1的比例是缩小的比例如1：2
C. 尺寸数字不可被任 何图线所通过，否则
中心线断开
必须将该图线断开。
（5）狭小部位尺寸
（6） 对称形体
120 20
160
当对称形体的图形只画一半或略大于一半时，尺寸线应略 超过对称中心或断裂处的边界线，并在尺寸线一端画出箭头。
（11） 球面
道路工程制图教学大纲
08297008-09道路工程制图804.5 学分机械学院工程及计算机图学教研室土木工程专业本科生(路桥)郑国权主编：道路工程制图，人民交通出版社， 1990徐志宏主编：道路工程制图习题集，人民交通出版社， 1990闫冠课程的性质与任务本课程是道桥专业的一门必修的技术基础课。
它是研究绘制，阅读工程图样和解决空间几何问题的理论和方法，为培养学生的制图技能和空间想象力打下必要的基础。
同时，它又是学生学习后续课程和完成课程设计，毕业设计不可缺少的基础。
本课程的主要任务是：1．学习投影法(正投影，轴测投影，标高投影，透视投影)的基本理论。
2．培养绘制和阅读工程图样基本技能。
3．培养对空间几何问题具有基本的图解能力。
4．培养空间想象能力和空间分析能力。
5．使学生初步掌握计算机的绘图那能力。
6．培养认真负责的工作态度和严谨细致工作作风。
课程内容、基本要求与学时分配本课程包括：制图基础，投影制图和专业制图三部份。
共计80 学时(第一学期50 学时；第二学期讲课学时 30 学时、课外辅导 30 学时)。
具体学时分配如下：通过本部份的学习，要求学生了解图学发展史和图样在生产实践中的作用，以及掌握图学理论对于工程技术人员的重要性。
对本课程的学习提出基本要求。
一、简介图学发展史和图学在各个领域的应用，二、本课程的作用与其他课程的关系三、本课程的特点及学习方法本部份不作为考核内容。
本章的学习目的在于使学生理解国家标准的作用，掌握并严格遵守国家标准的基本规定。
(图幅、比例、字体、图线、尺寸标注等)。
能正确使用绘图工具和仪器，掌握几何作图方法，做到作图正确、图线分明、字迹工整、整洁美观。
会分析和标注平面图形的尺寸。
第一节第二节第三节第四节制图工具的使用方法基本规格几何作图制图的方法与步骤图形的尺寸。
通过本章的学习，使学生了解投影法的原理、分类，建立正投影的基本概念。
掌握平行投影的特性。
重点掌握物体的三面投影图的形成及三面投影图的投影关系。
交通类—公路工程地形图(工程制图课件)
图4中右方环状等高线，中间高、四周 低，表示有一山头;山头东北面等高线密集、 平距小，说明这里地势陡峭;西南面等高线稀 疏、平距大，说明这里地势平坦，坡向是北 高南低。相邻两山头之间，形状像马鞍的区 域称为鞍部。地形图上等高线高程数字的字 头按规定应朝向上坡方向。相邻等高线之间 的高差称为等高距,右图中的等高距为5 m。
《工程制图》
公路工程地形图
图1 地形面曲面
图2 标高投影
ห้องสมุดไป่ตู้
地形面是工程上常见的曲面。在标高投影中，地形面这一曲面是用一系列
的等高线来表示的，即用一系列高差相等的水平面与曲面相截，画出这些截交
线（即等高线）的标高投影。
公路工程地形图
地形面是不规则曲面 如图3所示 所以它的等高线是不规则的曲线
a)山丘
公路工程地形图
为了便于绘制和识读地形图 把典型的地貌在地形图上的特征归纳后分为山丘、盆地、山脊、山谷、鞍部等
(1)山丘
图5 典型的地貌在地形图上的特征
等高线闭合圈由小到大,高程依次递减,等高线也随之渐稀,则对应
地形是山丘。
(2)盆地
等高线闭合圈由小到大，高程依次递增，等高线也随之渐稀，则
对应地形是盆地。
图3 地形面表示法
b)洼地
地形等高线有下列特征：
（1）等高线一般是封闭曲线（在有限的图形范围内可不封闭）。
（2）除悬崖、峭壁外，等高线不相交。
（3）同一地形内，等高线的疏密反映地形的陡缓程度，等高线越密，地势越陡；反之，等高
线越稀疏，地势越平坦。
公路工程地形图
地形图能够清楚地反映地形的起伏变化及坡向等
(3）山脊 等高线凸出方向指向低处,则对应地形是山脊。
(4)山谷 等高线凸出方向指向高处,则对应地形是山谷。
《工程制图》
公路工程地形图
图1 地形面曲面
图2 标高投影
ห้องสมุดไป่ตู้
地形面是工程上常见的曲面。在标高投影中，地形面这一曲面是用一系列
的等高线来表示的，即用一系列高差相等的水平面与曲面相截，画出这些截交
线（即等高线）的标高投影。
公路工程地形图
地形面是不规则曲面 如图3所示 所以它的等高线是不规则的曲线
a)山丘
公路工程地形图
为了便于绘制和识读地形图 把典型的地貌在地形图上的特征归纳后分为山丘、盆地、山脊、山谷、鞍部等
(1)山丘
图5 典型的地貌在地形图上的特征
等高线闭合圈由小到大,高程依次递减,等高线也随之渐稀,则对应
地形是山丘。
(2)盆地
等高线闭合圈由小到大，高程依次递增，等高线也随之渐稀，则
对应地形是盆地。
图3 地形面表示法
b)洼地
地形等高线有下列特征：
（1）等高线一般是封闭曲线（在有限的图形范围内可不封闭）。
（2）除悬崖、峭壁外，等高线不相交。
（3）同一地形内，等高线的疏密反映地形的陡缓程度，等高线越密，地势越陡；反之，等高
线越稀疏，地势越平坦。
公路工程地形图
地形图能够清楚地反映地形的起伏变化及坡向等
(3）山脊 等高线凸出方向指向低处,则对应地形是山脊。
(4)山谷 等高线凸出方向指向高处,则对应地形是山谷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/4/15
结 束 返回目录
返回第一张 上一张
下一张
普通高等教育“十一五”国家级规划教材
第六章
2.设置图板为A3图纸大小
要命令窗中键入zoom↙,再键入all↙,则 画板是示为A3图纸的大小。
命令：Z↙ 指定窗口角点，输入比例因子(nX或nXP)，或 [全部(A)/中心点(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗
普通高等教育“十一五”国家级规划教材
第六章 道路工程制图
第六章
●本章学习目标和与要求 1．掌握道路工程常用的各种图形的绘制方法 2．能熟练应用AutoCAD绘图平台解决实际工程绘图问题 ●本章重点 1．能够利用AutoCAD的命令绘制道路工程路线平面图、纵
断面图 2．绘制路面结构图 3．平面交叉设计图 ●本章难点
一般采用A3图纸，比例尺对应各自的图形 类型，一般地形图的比例尺常用的有：1︰ 5000、1 ︰ 2000，路线平面图的比例尺一 般为1 ︰ 2000，纵断设计图的比例尺水平 方向为1 ︰ 2000、标高方向为1 ︰ 200，横 断图的比例尺一般为1 ︰ 200，特殊工点地 形图一般可根据实际情况进行选择1 ︰ 500、 1 ︰ 1000等。
栏的填写。
2020/4/15
结 束 返回目录
返回第一张 上一张
下一张
普通高等教育“十一五”国家级规划教材
第六章
1.首先设置图形尺寸界限
在命令窗键入LIMITS按<Enter>键，设置A3图纸的尺 寸界限420×297，其操作如下： 命令：LIMITS↙ 重新设置模型空间界限： 指定左下角点或[开(ON)/关(OFF)]<0.0000,0.0000> ：0,0↙ 指定右上角点<420.0000,297.0000>：420,297 ↙

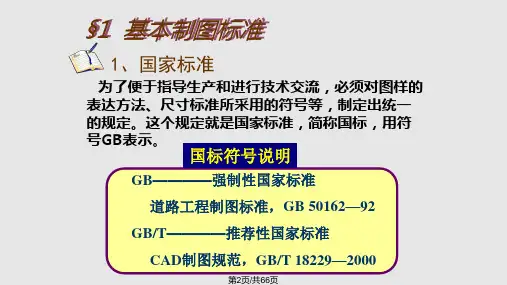

GB 50162—— 1992《道路工程制 图 标 准 》 规 定 A3 图纸的标题栏如图 6-1所示。
图6-1
演示
2020/4/15
结 束 返回目录
返回第一张 上一张
下一张
普通高等教育“十一五”国家级规划教材
第六章
五、图框的绘制与标题栏的填写
1.首先设置图形尺寸界限 2.设置图板为A3图纸大小 3.用矩形命令，绘制A3图纸界限 4.用多段线线绘制图框 5.绘制标题栏的竖向分割线 6.在标题栏内填写适当大小的文字，完成标题
2020/4/15
结 束 返回目录
返回第一张 上一张
下一张
普通高等教育“十一五”国家级规划教材
三、文字高度的确定
第六章
对于尺寸标注和文字注解都要涉及到字高问题。 字高的确定最好是图形已经按比例尺完成后确定， 字高的定义要科学，不能忽大忽小，也不能喧宾 夺主——文字和标注太大，更不能把文字定得太 小，以至于打印出的图纸看不清注解。
口(W)/对象(O)]<实时>：A↙
2020/4/15
结 束 返回目录
返回第一张 上一张
下一张
普通高等教育“十一五”国家级规划教材
第六章
3.用矩形命令，绘制A3图纸界限
命令：RECTANG↙ 指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度
(W)]：0,0↙ 指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:420,297↙
返回第一张 上一张
下一张
普通高等教育“十一五”国家级规划教材
第一节 概述
第六章
要想设计好道路工程图，就必须先对 道路工程图形进行总体布局，然后再根据 各种设计图的要求进行组织。道路工程制 图主要包括图纸的大小、比例尺的选择、 线条粗细、文字高度、尺寸标注等。
2020/4/15
结 束 返回目录
返回第一张 上一张
下一张
普通高等教育“十一五”国家级规划教材
第六章
一、比例尺 二、 线条粗细 三、文字高度的确定 四、道路工程规范所用的图框格式 五、图框的绘制与标题栏的填写 六、建立样本图框样式
2020/4/15
结 束 返回目录
返回第一张 上一张
下一张
普通高等教育“十一五”国家级规划教材
第六章
一、比例尺
按照道路工程制图规范，道路工程制图
在进行绘图前，要定义好标注用、注解用等的文 字格式，这样在录入文字或标注时才可以保持文 字的一致，避免大量的格式修改，保持前后一致、 整齐划一。
2020/4/15
结 束 返回目录
返回第一张 上一张
下一张
普通高等教育“十一五”国家级规划教材
第六章
四、道路工程规范所用的图框格式
根据道路工程 所设计图样内容和 性质的不同，可分 为路线平面图、纵 断面图、横断面图、 路基路面结构图和 特殊工点地形图。
2020/4/15
结 束 返回目录
返回第一张 上一张
下一张
普通高等教育“十一五”国家级规划教材
二、 线条粗细
第六章
如果图形是按照给定的比例尺绘制，打 印图形时采用1 ︰ 1出图，线条的粗细可以 通过控制多义线的线宽或在图形输出时指 定某一颜色的线宽控制。从实用角度和打 印的效果出发，还是采用第一种方法为好。
指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/ 宽度(W)]：↙
2020/4/15
结 束 返回目录
准确快速地解决道路工程设计中遇到的计算机软件不能解 决的小型实际问题
2020/4/15
结 束 返回目录
返回第一张 上一张
下一张
普通高等教育“十一五”国家级规划教材
第六章
第六章 道路工程制图
第一节 概述 第二节 道路路线图 第三节 路基路面工程图 第四节 路线平面交叉图
2020/4/15
结 束 返回目录
2020/4/15
结 束 返回目录
返回第一张 上一张
下一张
普通高等教育“十一五”国家级规划教材
第六章
4.用多段线线绘制图框
（1）绘制内图框 命令：PLINE↙ 指定起点：25,10↙ 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度
(W)]：w↙ 指定起点宽度<0.0000>：0.8↙ 指定端点宽度<0.8000>：↙ 根据提示依次输入下列坐标或字符：
410,10↙410,287↙25,287↙c↙
2020/4/15
结 束 返回目录
返回第一张 上一张
下一张
普通高等教育“十一五”国家级规划教材
第六章
（2）绘制标题栏水平线：
命令：PLINE↙ 指定起点：25,20↙
指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度 (W)]：410,20↙
