高层电梯井三角钢平台施工方案
新城佳苑项目电梯井平台施工方案编制：审核：审批：湖北楚雄建筑工程有限公司二0一五年一月目录一、编制依据 (2)二、工程概况 (2)三、技术准备 (2)四、材料机具准备 (3)五、现场准备 (3)六、施工方法 (3)七、支撑槽钢与墙体连接 (4)八、安装与提升 (6)九、质量标准及要求 (7)十、安全技术措施 (8)十一、预防高空坠落事故的安全技术措施 (8)十二、监测措施 (9)十三、应急救援预案 (10)十四、电梯井平台验算 (14)电梯井平台施工方案一、编制依据1、红新城佳苑项目施工图纸2、新城佳苑项目施工组织设计3、《实用高层建筑施工手册》4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20115、《施工企业安全生产管理规范》GB50656-20116、《建筑施工安全检查标准》JGJ59-2011二、工程概况新城佳苑项目项目工程含4栋32层单体工程，建筑面积约93373.02m2。
5~6#楼为洋房，框剪结构5层；7~10#楼为高层，剪力墙结构32层，S1、S3#楼为商铺，框架结构2层,连体地下室为负1层。
本工程在武汉市沌口开发区四新南路旁边，东临龙阳大道，南邻四新南路，北邻海宁皮革城。
海伦堡地产集团投资兴建，广州市番禺城市建筑设计院有限公司设计，湖北楚雄建筑工程有限公司总承包，湖北楚元工程建设咨询有限公司监理。
电梯井平台通过用8#槽钢焊制的三角支撑来承受荷载。
此次所设计的架体仅供地上一层以上结构施工阶段使用，装修阶段施工脚手架根据实际情况另行设计。
电梯井平台搭设原则：安全第一，满足文明施工的要求,密切配合其它工种施工。
施工准备三、技术准备1、施工技术人员熟悉图纸，根据结构特点、施工进度要求、物资供应，施工工艺等情况确定脚手架形式，并编制详细的施工方案，指导施工。
2、施工前，由工长进行书面技术、安全交底及班前讲话，说明施工方法、路线布置、技术要点及质量标准并对平台的各部构件进行检查。
3、项目管理部设专业架子工长1名，持证上岗，对脚手架的安装、拆除进行检查和管理；4、设安全监督检察人员1名，持证上岗，确保脚手架的搭设和使用符合方案要求，监督检查工人各项安全操作项目；5、外施队成立专业脚手架班组，由专业架子工10人组成，并设置专业工长负责管理；6、架子工须体检合格并经《特种作业人员安全技术管理规则》考核和安全教育培训，考试合格后持证上岗。
四、材料机具准备材料用量表五、现场准备1、现场设置脚手架堆放场地，要求场地地面平整，坚实；不同长度的槽钢要分开码放。
2、经检验合格的构配件应按品种规格分类堆放整齐平稳堆放场地不得有积水。
3、现场设置卡扣库房，由材料组管理，实行领用登记制度。
4、脚手架搭设区域内的障碍物提前清除。
六、施工方法1、电梯井平台采用三角式支撑操作平台，吊环采用φ22（未经冷拉Ⅰ级钢）与平台支撑上槽钢焊接。
平台支撑采用8#槽钢焊接成三角形。
2、电梯井道尺寸为2.2m×2.2m、2.2m×2.5m每个栋号各1个，，此尺寸为结构净空尺寸，平台加工尺寸应在此尺寸基础上每边各减小50mm制作，平台采用5*50等边角钢焊接成骨架，并焊接在槽钢三角支撑上。
电梯井平台支撑平面图3、电梯井平台，与结构墙体距离为50mm,平台上满铺2200×200×50mm 脚手板。
脚手板要采用20#铅丝与骨架绑扎牢固。
4、操作平台角钢与支撑槽钢焊接。
焊缝要饱满，达到二级焊缝标准。
七、 支撑槽钢与墙体连接主体施工时，待下部已经施工完成的砼达到上人强度时，将平台用塔吊慢慢吊入电梯井道，三角支撑下部带短槽钢支撑的一端要在电梯井门一侧，待短槽钢支撑卡住电梯门洞下边缘时，将短槽钢的焊接钢管上连接横向钢管，固定在电梯井门洞臂上。
平台支架透视图示意图八、安装与提升常温施工时，砼强度达到7.5MPa后方可进行平台支搭。
1、设备夹层电梯井墙体模板拆除后，待混凝土强度满足要求后即可安装平台。
2、用塔吊整体向上提升电梯井平台。
首先在起升电梯井之前，将所有障碍物排除（如模板、拉结、安全网、保险卡等），塔吊挂勾用逮子绳和卡环挂在平台四角结点处，使架子起升后平稳。
塔吊使钢丝绳绷紧、调对方向后，拆除井口横向钢管，将平台提升到上一层；安装好横向固定钢管，方可卸塔吊吊钩。
3、安全技术措施①、成立以项目安全部部长为组长的安全监控小组，负责日常的监督检查和验收工作。
②、加强对操作人员的安全交底和安全教育工作。
③、安装与提升的操作人员必须持证上岗。
④、钢架所用型钢，焊条必须具有合格证，使用过程中经常检查焊接情况及有无变形，发现异常及时更换。
九、质量标准及要求1、材料要求①、角钢：50*50*5㎜等边角钢，角钢应平直光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。
角钢应有产品合格证，必须涂有防锈漆并严禁打孔。
②、槽钢：槽钢为8#，应平直光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。
槽钢应有产品合格证，必须涂有防锈漆并严禁打孔。
③、木脚手板：采用杉木或松木制作，其长度为2~6m，厚度不小于5cm，宽度不小于200cm，不得使用有腐朽、裂缝、斜纹及大横透节的板材。
两端头应设直径为4mm的镀锌钢丝箍两道。
④、安全网：大眼网必须采用正规厂家生产的合格品，有关证件齐全。
2、检查验收阶段①、电梯井平台安装前；②、作业层上施加荷载前；③、每层提升完毕后；3、检查验收依据①、《高处作业吊篮安全规则》JGJ5027-92；②、电梯井平台施工方案及变更文件；③、技术交底文件。
4、定期检查项目①、槽钢横梁及平台的变形是否符合要求；②、平台构件的焊缝是否有开裂，钢丝绳连接是否牢固；③、卡扣是否松动；④、安全防护措施是否符合要求；⑤、是否超载。
十、安全技术措施1、成立以项目安全总监为组长的安全监控小组，负责日常的监督检查和验收工作。
2、加强对操作人员的安全交底和安全教育工作。
3、电梯井平台的安装与提升的操作人员必须持证上岗。
4、首次安装平台必须经项目经理部验收合格后才能投入使用。
5、钢架所用型钢，焊条必须具有合格证，使用过程中经常检查焊接情况及有无变形，发现异常及时更换。
6、支撑用槽钢不得弯曲压扁，不得有裂纹和严重锈蚀，码钢扣件必须合格。
密眼网及兜网必须是正规厂家的产品。
脚手板不得有劈裂，并保证厚度。
7、每个吊环采用直径22㎜的未经冷拉的Ⅰ级圆钢制作，焊接长度每边不小于150mm。
8、必须待墙体砼强度达规定的设计强度后方可提升电梯井平台。
9、除模板及2名操作人员外，平台上严禁堆放材料。
10、电梯井平台在提升后，应逐层进行防护，一层硬质封闭一层软质封闭。
十一、预防高空坠落事故的安全技术措施1、项目（执行）经理对本项目的安全生产全面负责，指导做好高处作业人员的安全教育及相关的安全预防工作。
2、搭、拆、提升电梯井平台时应保证作业人员有可靠立足点，作业面应按规定设置安全防护设施。
电梯井平台上的施工荷载应均匀堆置，并不得超过设计计算要求。
3、所有高处作业人员应接受高处作业安全知识的教育；特种高处作业人员应持证上岗，上岗前应依据有关规定进行专门的安全技术签字交底。
采用新工艺、新技术、新材料和新设备的，应按规定对作业人员进行相关安全技术签字交底。
4、高处作业人员应经过体检，合格后方可上岗。
施工单位应为作业人员提供合格的安全帽、安全带等必备的安全防护用具，作业人员应按规定正确佩戴和使用。
5、安全带使用前必须经过检查合格。
安全带的系扣点应就高不就低，扣环应悬挂在腰部的上方，并要注意带子不能与锋利或毛刺的地方接触，以防摩擦割断。
6、项目部应按类别，有针对性地将各类安全警示标志悬挂于施工现场各相应部位，夜间应设红灯示警。
7、已搭设好的电梯井平台必须满铺脚手板，脚手板要与平台连接牢固。
8、高处作业前，应由项目负责人组织有关部门对安全电梯井的防护设施进行验收，经验收合格签字后，方可作业。
电梯井门口的安全防护设施应做到定型化、工具化，需要临时拆除或变动安全设施的，应经项目分管负责人审批签字，并组织有关部门验收，经验收合格签字后，方可实施。
9、拆除脚手架时应采用可靠安全措施，严禁高空抛掷。
10、安装电梯井平台时，在下一层必须满挂兜网作为水平防护措施，以确保安全。
十二、监测措施本项目采用自制型钢电梯井平台，在使用过程中必须随时监测平台情况。
本方案采取如下监测措施：1、班组日常进行安全检查，项目部每周进行安全检查，所有安全检查记录必须形成书面材料。
2、日常检查，巡查的重点部位：3、主次梁之间的焊缝是否有脱焊现象。
4、电梯井平台三角支撑是否变形现象。
5、连接扣件是否松动。
6、平台堆积荷载后是否有沉降现象。
7、施工过程中是否有超载的现象。
8、安全防护措施是否符合规范要求。
9、各杆件是否有变形的现象。
10、堆积荷载后平台短支撑槽钢下的洞口边砼是否有损坏现象。
11、在承受六级大风或大暴雨后必须进行全面检查。
12、每次提升安装完毕后由项目部对电梯井平台进行全面系统检查，合格后才开始使用。
在使用过程中，由专职安全员、施工员对电梯井平台体系检查、随时观测平台的变形情况，发现隐患，及时停止施工，采取措施。
13、平台第一次安装完毕后对平台进行荷载试验，观察平台变形情况。
14、监测项目：平台的槽钢变形情况、槽钢间的焊缝有无脱焊、吊环焊缝有无脱焊、堆积荷载后平台有无下沉现象、电梯井门口短支撑槽钢有无脱焊弯曲现象。
15、监测点布设：监测点应布设沉降量最易观察的部位。
本工程监测点设置在受力钢丝绳与主梁的节点处，以及主次梁的跨中部位。
16、平台沉降量、及主次梁的弯曲程度必须使用水平仪等监测仪器进行监测，不得目测，其他检测项目次用目测方式，但是检测人员必须认真检查到每一个部位。
发现问题立即报告安全技术人员。
17、每次提升后使用前安全员必须认真检查一次，使用中安全员每天检查不少于3次。
平台使用中施工人员、班组长要实时监测检查。
电梯井平台允许偏差及预警值要求十三、应急救援预案1、概况本工程四层以上主体结构施工期间的材料外运使用电梯井平台，电梯井平台在安装、提升及使用过程中极可能发生高空坠落、坍塌、物体打击等重大事故。
本预案针对电梯井平台施工可能发生的高空坠落、坍塌、物体打击紧急情况的应急准备和响应。
2、机构设置为对可能发生的事故能够快速反应、救援，项目部成立应急救援领导小组。
项目经理或执行经理为第一安全责任人，生产经理和技术负责人为直接安全责任人，现场设专职安全管理员，并相应成立电梯井平台施工管理领导小组。
组长：项目经理或执行经理副组长：生产经理现场技术负责人组员：安全员、施工员，木工班组长及各施工班组长。
3、人员分工与职责①、项目经理和执行经理（第一安全责任人）：负责应急救援全面工作。
②、现场技术负责人、生产经理（直接安全责任人）：负责制定事故预防措施及相关部门人员的应急救援工作职责。

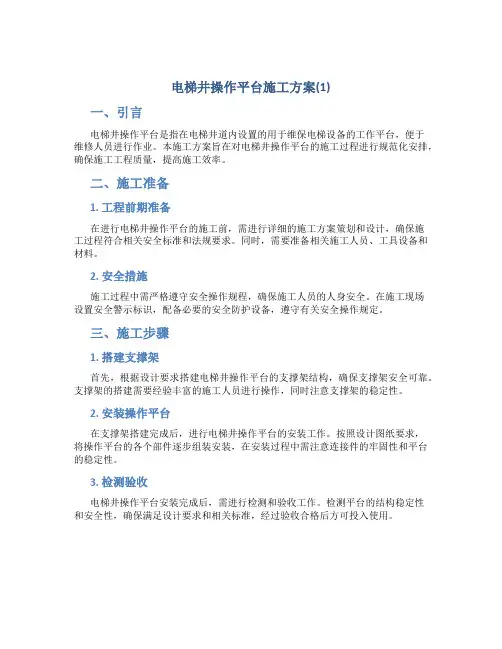

电梯井操作平台施工方案(1)
电梯井操作平台施工方案(1)
一、引言
电梯井操作平台是指在电梯井道内设置的用于维保电梯设备的工作平台，便于
维修人员进行作业。
本施工方案旨在对电梯井操作平台的施工过程进行规范化安排，确保施工工程质量，提高施工效率。
二、施工准备
1. 工程前期准备
在进行电梯井操作平台的施工前，需进行详细的施工方案策划和设计，确保施
工过程符合相关安全标准和法规要求。
同时，需要准备相关施工人员、工具设备和材料。
2. 安全措施
施工过程中需严格遵守安全操作规程，确保施工人员的人身安全。
在施工现场
设置安全警示标识，配备必要的安全防护设备，遵守有关安全操作规定。
三、施工步骤
1. 搭建支撑架
首先，根据设计要求搭建电梯井操作平台的支撑架结构，确保支撑架安全可靠。
支撑架的搭建需要经验丰富的施工人员进行操作，同时注意支撑架的稳定性。
2. 安装操作平台
在支撑架搭建完成后，进行电梯井操作平台的安装工作。
按照设计图纸要求，
将操作平台的各个部件逐步组装安装，在安装过程中需注意连接件的牢固性和平台的稳定性。
3. 检测验收
电梯井操作平台安装完成后，需进行检测和验收工作。
检测平台的结构稳定性
和安全性，确保满足设计要求和相关标准，经过验收合格后方可投入使用。
四、施工总结
本施工方案着重强调了电梯井操作平台的施工步骤和安全措施，希望通过严格的施工流程和质量控制，确保施工质量和施工效率，为电梯设备的维护提供良好的作业条件。
以上是电梯井操作平台施工方案的基本内容，希望能对相关人员在实际施工中提供一定的参考和帮助。

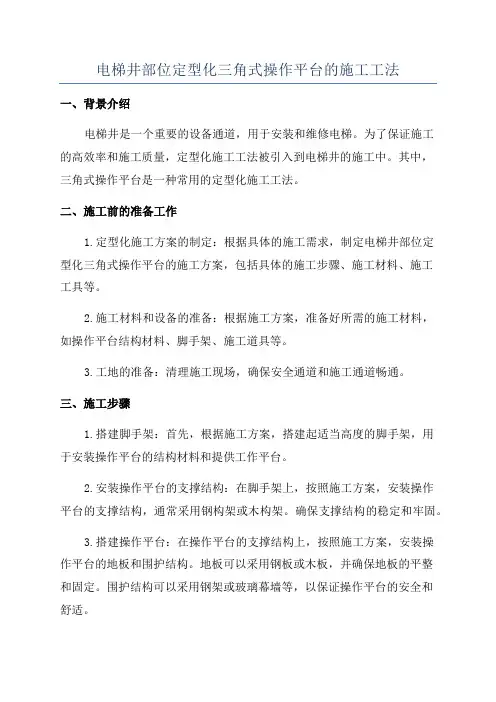

电梯井部位定型化三角式操作平台的施工工法
电梯井部位定型化三角式操作平台的施工工法一、背景介绍电梯井是一个重要的设备通道，用于安装和维修电梯。
为了保证施工的高效率和施工质量，定型化施工工法被引入到电梯井的施工中。
其中，三角式操作平台是一种常用的定型化施工工法。
二、施工前的准备工作1.定型化施工方案的制定：根据具体的施工需求，制定电梯井部位定型化三角式操作平台的施工方案，包括具体的施工步骤、施工材料、施工工具等。
2.施工材料和设备的准备：根据施工方案，准备好所需的施工材料，如操作平台结构材料、脚手架、施工道具等。
3.工地的准备：清理施工现场，确保安全通道和施工通道畅通。
三、施工步骤1.搭建脚手架：首先，根据施工方案，搭建起适当高度的脚手架，用于安装操作平台的结构材料和提供工作平台。
2.安装操作平台的支撑结构：在脚手架上，按照施工方案，安装操作平台的支撑结构，通常采用钢构架或木构架。
确保支撑结构的稳定和牢固。
3.搭建操作平台：在操作平台的支撑结构上，按照施工方案，安装操作平台的地板和围护结构。
地板可以采用钢板或木板，并确保地板的平整和固定。
围护结构可以采用钢架或玻璃幕墙等，以保证操作平台的安全和舒适。
4.安装辅助设备：根据施工需求，安装所需的辅助设备，如工作台、电源插座、灯具、安全绳等，以便施工人员进行工作。
5.施工验收：在施工完成后，进行施工验收，检查施工质量和安全状况，确保操作平台能够满足安全和施工需求。
如有问题，及时进行修正和整改。
四、安全措施1.设立安全警示标志：在施工现场的入口处设立安全警示标志，提醒人员注意施工区域的危险性，以确保工人和行人的安全。
2.配备个人防护设备：施工人员必须配备个人防护设备，如安全帽、安全带、防护眼镜、防护手套等，以防止意外伤害。
3.严格施工管理：制定施工规范和管理制度，进行施工人员的培训和监督，确保施工按照规范进行，并进行及时的排查和整改。
4.定期检查和维护：定期检查和维护操作平台的支撑结构和固定件，确保施工质量的长期稳定。
电梯井钢平台施工方案
电梯井钢平台施工方案一、前言在建筑工程施工中，电梯井是一个重要的部分，需要进行施工工序。
本文将从施工方案的角度，来详细介绍电梯井钢平台施工的步骤和要点。
二、施工准备在进行电梯井钢平台施工之前，施工单位需要做好以下准备工作：1.确定施工方案和施工图纸，以及相关安全技术规程；2.准备施工所需的材料和设备，包括钢筋、水泥、木工工具等；3.拟定工程进度计划，确保施工进度；4.安排好施工人员，确保施工质量和安全。
三、施工步骤1. 测量定位在进行钢平台施工之前，首先要进行电梯井的测量定位工作。
确定钢平台的位置和大小，标记出施工边界线。
2. 钢筋加工和安装根据施工图纸要求，对钢筋进行加工，并按照设计要求进行安装，确保钢平台的承重能力和稳定性。
3. 混凝土浇筑在完成钢筋的安装后，进行混凝土浇筑工作。
注意控制浇筑的厚度和均匀性，确保钢平台的平整度和强度。
4. 设备安装完成混凝土浇筑后，安装电梯井所需的设备，如防护栏杆、安全门等，确保电梯井的安全性。
四、安全注意事项在进行电梯井钢平台施工时，施工单位需严格遵守以下安全注意事项：1.严禁趴工、坐工，避免高处坠落事故；2.佩戴安全帽、安全带等个人防护装备，保证个人安全；3.施工现场要设置明显的安全警示标志，划定施工区域；4.严格按照施工图纸和安全规程进行施工，避免安全隐患。
五、总结通过本文的详细介绍，我们对电梯井钢平台施工方案有了更深入的了解。
在实际施工中，施工单位需要严格按照方案和技术规程进行操作，确保施工质量和安全。
希望本文对相关工程人员有所帮助，谢谢阅读！参考文献1.《建筑工程施工技术规范》，中国建筑工业出版社；2.《电梯井施工安全技术规程》，中华人民共和国住房和城乡建设部。
电梯井操作平台施工方案三角架
电梯井操作平台施工方案三角架一、项目背景二、施工方案1.选材操作平台采用高强度钢材制作，常见的材料有Q235钢、Q345钢等，材料的选择应符合国家相关标准。
2.设计和制作根据电梯井的尺寸和需要，在平台四周设计和安装三角架。
三角架的设计和制作应符合相关安全标准，确保其稳定性和承重能力。
三角架的构成一般包括立柱、横梁和斜撑，横梁和斜撑与立柱连接采用焊接或螺栓连接。
3.安装操作平台的安装需要根据实际情况进行调整和处理，确保稳定和安全。
在安装之前，需对电梯井进行检测和评估，确保平台的尺寸和位置符合要求。
安装时，首先安装操作平台的立柱，然后安装横梁和斜撑，最后进行调整和固定。
4.考虑使用安全设备为了保证操作平台使用的安全性，可以考虑在操作平台上安装安全设备。
例如，可以安装防滑垫，以防止工作人员滑倒。
此外，还可以根据需要，安装护栏和安全网。
5.施工安全措施在进行操作平台施工过程中，需要严格遵守安全操作规程，采取安全措施。
施工人员必须戴好安全帽、安全带等个人防护装备，并接受必要的安全培训。
同时，现场应设置警示标识，确保施工现场的安全性。
6.工期和质量控制操作平台施工需要合理安排施工工期，确保施工质量的同时，尽量减少对电梯运行的影响。
在施工过程中，应进行定期检查和测试，确保操作平台的稳定性和安全性。
三、结论电梯井操作平台的施工方案三角架是确保操作平台稳定性和安全性的重要设计和制作要素。
三角架的设计和制作应符合相关安全标准和要求，并结合具体施工情况进行适当调整和控制。
在施工过程中，必须严格遵守安全操作规程，并采取必要的安全措施，确保施工的质量和安全性。
电梯井平台架施工方案
电梯井平台架施工方案一、方案背景：电梯是现代建筑不可或缺的设备之一，而电梯井平台架则是电梯井的必要组成部分。
电梯井平台架用以支承电梯机组及相关设备，并提供操作和维护的场地。
因此，电梯井平台架的施工方案应具备稳固、安全、方便操作等特点。
二、施工前的准备工作：1.施工人员：合格的施工队伍，包括工程师、技术员、焊工等专业人员；2.施工材料：钢材、角钢、螺栓、膨胀螺栓等；3.施工机具：电动工具、切割机、钳工工具、起重设备等；4.施工图纸及施工方案：根据实际情况制定施工图纸及施工方案；5.施工现场安全设施：设置警示标志、安全帽、安全网等，确保施工安全。
三、施工步骤：1.测量定位：根据电梯机组的尺寸和楼层高度，通过测量确定电梯井平台架的定位，并在施工现场标出。
2.制作平台架：根据设计要求和测量结果，将选择好的钢材切割、翻边、焊接成平台架的主体结构。
主体结构需要具备承重能力和稳固性，以确保电梯机组的安全运行。
3.固定主轴位置：根据电梯机组的布置图，将主轴的位置固定在井筒内，同时配以膨胀螺栓进行固定。
固定后需要检查螺栓的紧固状态，确保其稳固可靠。
4.安装平台架：将制作好的平台架安装在主轴上，通过螺栓将其固定。
在安装过程中需要严格控制平台架的水平度和垂直度，并进行调整，确保平台架的平整稳定。
5.连接电梯机组：将电梯机组与平台架进行连接，一般采用螺栓连接，通过紧固螺栓将电梯机组与平台架牢固地固定在一起。
6.验收和试运行：施工完成后，对电梯井平台架进行验收，并进行试运行。
验收时需要检查平台架的稳固性、运行是否顺畅、是否存在异响等问题，确保其符合设计要求和使用要求。
四、安全措施：1.施工人员必须佩戴安全帽、安全带等个人防护装备，确保施工过程中的人身安全；2.设置警示标志，将施工区域划分出来，防止无关人员进入；3.在施工现场设置安全网，防止物体下落伤人；4.悬挂警示牌，提醒施工人员注意安全事项；5.合理安排施工队伍，确保施工过程中预留足够的空间，防止意外碰撞和摔倒等情况。

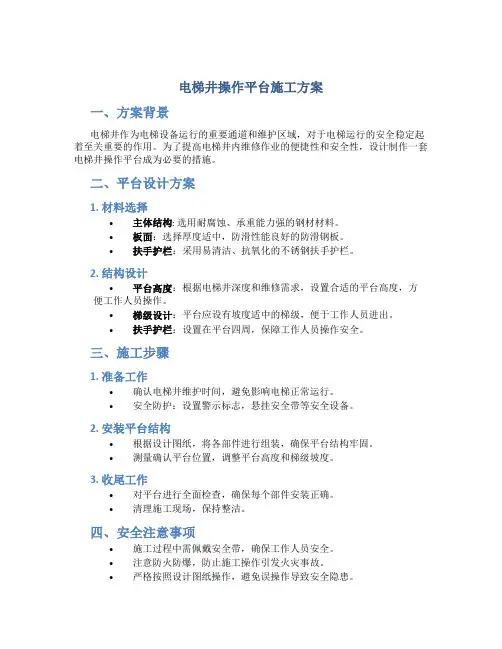

电梯井操作平台施工方案[1]
![电梯井操作平台施工方案[1]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/5390f7ee0129bd64783e0912a216147917117edf.webp)
电梯井操作平台施工方案
一、方案背景
电梯井作为电梯设备运行的重要通道和维护区域，对于电梯运行的安全稳定起着至关重要的作用。
为了提高电梯井内维修作业的便捷性和安全性，设计制作一套电梯井操作平台成为必要的措施。
二、平台设计方案
1. 材料选择
•主体结构: 选用耐腐蚀、承重能力强的钢材材料。
•板面：选择厚度适中，防滑性能良好的防滑钢板。
•扶手护栏：采用易清洁、抗氧化的不锈钢扶手护栏。
2. 结构设计
•平台高度：根据电梯井深度和维修需求，设置合适的平台高度，方便工作人员操作。
•梯级设计：平台应设有坡度适中的梯级，便于工作人员进出。
•扶手护栏：设置在平台四周，保障工作人员操作安全。
三、施工步骤
1. 准备工作
•确认电梯井维护时间，避免影响电梯正常运行。
•安全防护：设置警示标志，悬挂安全带等安全设备。
2. 安装平台结构
•根据设计图纸，将各部件进行组装，确保平台结构牢固。
•测量确认平台位置，调整平台高度和梯级坡度。
3. 收尾工作
•对平台进行全面检查，确保每个部件安装正确。
•清理施工现场，保持整洁。
四、安全注意事项
•施工过程中需佩戴安全带，确保工作人员安全。
•注意防火防爆，防止施工操作引发火灾事故。
•严格按照设计图纸操作，避免误操作导致安全隐患。
五、总结
通过合理设计和施工操作，电梯井操作平台将为电梯维修和检测工作提供便利，有效提升工作效率。
在施工过程中，必须严格按照方案要求进行操作，确保施工质量和人员安全。
电梯井整体提升型钢操作平台施工方案
***有限公司电梯井整体提升型钢操作平台施工方案目录一、工程概况 (1)二、施工流程 (1)三、施工方法 (1)四、质量控制 (3)五、安全管理 (3)六、平台承载力计算 (4)七、应急救援预案 (9)一、工程概况本项目为济宁***********三标段11#楼、12#楼、13#楼工程，位于山东省济宁市**********，北*****路，***区，南到规划次干道，西至济安桥路。
钢筋混凝土剪力墙结构，11#楼、12#楼地下二层，地上三十二层，建筑高度95.700米，建筑平面总长为60.80米，宽度为14.50米；13#楼地下二层，地上二十六层，建筑高度78.300米，建筑平面总长为60.80米，宽度为14.50米。
本工程电梯井施工中，为了施工方便，加快施工进度的需要，11#、12#、13#楼均从三层开始搭设电梯井道钢平台脚手架。
二、施工流程本工程中各楼电梯井道内净空尺寸分别有 2300*2300mm,2100*2800mm，各楼标准层层高为 2900mm。
电梯井道脚手架立杆距墙 500mm,立杆间距 800mm,各楼电梯井总高从地下室到屋面约 100m（13#楼约80m）,根据现场实际需要，各楼三层以上采用井道钢平台脚手架，将立杆焊在 10#工字钢上，底板焊接四根槽钢作斜撑，端部撑于下一层电梯洞口处，利用钢管将端部与洞口固定牢靠。
三、施工方法组装顺序：焊接工字钢底座→焊接十字槽钢→焊接立杆→纵横向扫地杆→纵横向水平杆→焊接斜撑→满铺层板→安装平台至电梯井→校正→涂刷防锈漆1、下料必须准确，焊点位置精确且牢靠，焊缝位置均为双侧满焊。
2、平台涉及多层焊时，应连续焊完最后一层焊缝，每层焊缝金属的厚度不大于5mm焊接角焊缝时，对接多层焊的第一道焊缝和单层单面焊缝要避免深而窄的坡口形式。
3、平台焊好后，工字钢交叉死角处用15.5mm 钢丝绳外套胶皮套捆绑，以方便吊装施工。
4、平台完成后需试装，对其进行校正后涂刷防锈漆后，安装层板及搭设钢管架。
电梯井操作平台(定型化三角式)
目录一、编制依据 (1)二、工程概况 (1)2.1工程简介 (1)2.2工程概况 (1)三、工程安全生产目标 (2)四、施工现场管理体系....................................... 错误!未定义书签。
五、电梯井道安全操作平台概况 (4)5.1材料与设备 (4)5.2劳动力组织 (4)5.3定型化三角式电梯井操作平台施工特点 (4)六、定型化三角式电梯井操作平台施工工艺 (5)6.1工艺流程 (5)6.2操作要点 (5)七、质量控制 (8)7.1工程质量控制标准 (8)7.2质量保证措施 (8)八、电梯井道安全防护 (8)九、安全措施 (9)9.1进场教育 (9)9.2施工现场的安全检查 (9)十、环保措施 (9)附图1 (10)附图2 (11)附图3 (12)电梯井操作平台安全专项施工方案一、编制依据本工程设计图纸《建筑钢结构焊接技术规程》JGJ81-2002《钢筋混凝土工程施工及验收规范》GB50204-2002《****市建筑施工现场安全质量标准化达标实施手册》《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工高处作业安全技术规范》JGJ80-1991《建筑施工安全检查标准》JGJ59-2011二、工程概况2.1工程简介2.1.1工程性质工程名称：*************商住小区建设单位：*************房地产开发有限公司设计单位：*************建筑设计咨询有限公司监理单位：*************建设工程管理有限责任公司施工单位：*************集团有限公司2.1.2工程地理位置及周围环境1、地理位置本工程位于***市***区***北路与***路交汇处。
2、周围环境本工程建设场地位于***市***北路以西***路以北。
南面为***住宅小区一期，西面为小山坡，北面为二期用地。
场地东侧南侧拟作为场地的材料场及临时车道。
电梯井型钢操作平台施工工法
电梯井型钢操作平台施工工法电梯井型钢操作平台施工工法一、前言电梯井型钢操作平台施工工法是一种在电梯井内安装钢结构操作平台的施工方法。
该工法具有简便、可靠、安全等优点，可以有效提高施工效率和质量。
二、工法特点1. 快速安装：采用模块化设计，操作平台的组装方便快捷，大大节省施工时间。
2. 结构稳定：操作平台采用钢结构，具有较高的强度和稳定性，能够承担施工过程中的各种荷载。
3. 灵活可调：操作平台可根据实际需要进行高度调整，适用于不同高度的电梯井。
4. 安全可靠：操作平台配备安全栏杆和防滑地面，保障工人在施工过程中的安全。
三、适应范围电梯井型钢操作平台施工工法适用于各类建筑物的电梯井内安装操作平台，包括商业综合体、写字楼、住宅楼等各种建筑类型。
四、工艺原理电梯井型钢操作平台施工工法通过在电梯井内安装钢结构操作平台，提供一个稳定安全的施工环境。
在施工过程中，需要根据实际需要调整操作平台的高度，并采取相应的安全措施保障工人的安全。
五、施工工艺1. 准备工作：包括施工材料的准备、施工机具的检查和组装操作平台的准备。
2. 安装钢结构：将钢结构操作平台按照设计要求进行组装，并根据需要调整操作平台的高度。
3. 安装扶手和防滑地面：在操作平台上安装扶手和防滑地面，以提供安全和稳定的工作环境。
4. 完善安全措施：安装操作平台周围的安全栏杆和防护设施，确保工人的安全。
5. 施工完成：经过必要的检查和测试，确认操作平台安装完毕，并进行清理。
六、劳动组织 1. 工程负责人：负责组织和指导施工过程，确保施工按照要求进行。
2. 施工人员：负责具体的施工操作，按照要求进行安装和调整操作平台。
3. 安全人员：负责施工现场的安全管理和监督，确保施工过程中不发生安全事故。
七、机具设备1. 搭挂脚手架：用于施工过程中的辅助支撑和作业平台。
2. 升降机：用于将操作平台和材料运送至目标高度。
3. 手动工具：如扳手、螺丝刀等，用于操作平台的组装和安装。
电梯井平台架施工方案
电梯井平台架施工方案第1章工程概况本工程中、高区电梯井采用爬升式平台进行施工，消防电梯井作业施工时采用本平台架进行施工，消防电梯井尺寸有2500*2700、2700*2750、2600*2600、2600*2900mm。
第2章编制依据1、《建筑施工安全检查标准》（JGJ59-2011）2、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）（2011年12月1日实施）3、《建筑施工高处作业安全技术规范》（JGJ80-91）4、《建筑结构荷载规范》（GB50009-2012）5、《钢结构设计规范》（GBJ17-2003）6、《建设工程施工重大危险源辨识与监控技术规程》（DBJ13-91-2007）等。
第3章搭设原理利用三角形的稳定原理，制作定型化型钢操作平台。
利用电梯井筒体砼侧壁不变形，斜撑槽钢下端支撑在下层电梯门洞处的楼层楼板上，上端斜靠在门洞对面的砼板墙上。
当受力时，槽钢下端有下滑的趋势，只要阻止槽钢的下端下滑，即可制止操作平台的下沉。
从而利用这一原理，安装操作平台。
电梯井采用型钢定型化操作平台，即可以满足操作工人在电梯井处安全进行施工，又能周转使用，节约周转架料。
第4章施工准备4.1材料准备本工程电梯井型钢操作平台架所用材料为14#槽钢、3mm厚钢板焊接而成，所用材料必须符合现行国家规范及标准。
电梯井操作平台立柱采用14#槽钢与斜支撑14#槽钢焊接加工成三角支撑架，用三角支撑架与平台焊接连成整体，保证其稳定性。
要求钢制平台中使用前必须对进场材料严格检查，符合要求后方可使用。
4.2人员准备及证件要求所以操作工人进场前必须接受三级安全教育。
操作工人必须定期体检，合格者方可持证上岗。
4.3人员准备第5章制作要求1、采用14#槽钢和3mm厚的钢板作为主要材料，槽钢和钢板必须选择无锈蚀的、无变形的。
2、制作时，各连接点的焊缝一定要饱满，焊缝长度不得小于10cm。
如果焊缝长度不足，需加焊钢板。
