【免费下载】建筑制图第五版 复习题含答案
建筑制图及识图测试题与参考答案
建筑制图及识图测试题与参考答案一、单选题（共43题，每题1分，共43分）1.确定各基本形体大小的尺寸称为( )。
A、定位尺寸B、定形尺寸C、标志尺寸D、构造尺寸正确答案：B2.φL表示( )。
A、Ⅰ级螺纹钢筋B、冷拉Ⅰ级钢筋C、Ⅰ级锰硅人字纹钢筋D、Ⅰ级光圆钢筋正确答案：B3.比例指的是图形与实物要素( )尺寸之比。
A、重量B、体积C、线性D、面积正确答案：C4.图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为( )b。
A、0.25B、0.5C、0.15D、0.75正确答案：A5.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、50mB、500mC、5000mD、5m正确答案：A6.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、1mmB、10mmC、50mmD、5mm正确答案：B7.下列建筑中不属于公共建筑的是（）。
A、旅社B、学校C、宿舍D、医院正确答案：C8.建筑平面图是采用一假想的( )以上位置切开,将上部移去后所得的水平投影图。
A、水平剖切面沿楼地面B、水平剖切面沿窗台C、垂直剖切面沿高度D、水平剖切面沿基础顶面正确答案：B9.圆球在三个基本投影面上的投影结果为( )。
A、三个大小不相等的圆B、两个圆一个正方形C、三个大小相等的圆D、一个圆两个正方形正确答案：C10.平屋面或坡度不大于1/10的屋面,易受雷击的部位是( ).A、屋角、屋脊、檐角B、屋脊、屋角、女儿墙C、檐角、女儿墙、屋檐D、屋角、屋脊、檐角、屋檐正确答案：C11.“φ8@200”没能表达出这种钢筋的( )。
A、直径B、间距C、级别D、弯钩形状正确答案：D12.当平面垂直投影面时.在该投影面上的投影结果为( )A、反映实形B、一个点C、不确定D、一根线正确答案：D13.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、40平方毫米B、56平方毫米C、64平方毫米D、48平方毫米正确答案：D14.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。
(完整)建筑制图第五版复习题含答案,推荐文档
19、在总平面图中未来待建房屋用
绘制。
A、粗虚线 B、细实线 C、粗实线 D、细虚线
20、楼（屋）盖建筑构造层次表达一般不会出现在
。
A、剖面图 B、墙体剖面 C、施工说明 D、立面图
三、识图 （1）看下图回答问题
1、该柱的编号是（ ），该柱的截面尺寸是（
2、 表示（
3、
表示（
（2）看下图回答问题
）。 ）。 ）。
的投影规律。
A、长对正 B、宽相等 C、高平齐 D、长、宽、高都相等
4、正面和水平投影图所对应的侧面投影图为
。
A
B
C
D
5、正面和水平投影图所对应的侧面投影图为
。
A
B
C
D
6、正等测轴侧图的轴向缩短系数正确的是
。
A、1.2 B、1.0 C、0.82 D、0.5
7、工程图纸一般是采用
原理绘制。
A、中心投影法 B、平行投影法 C、斜投影图 D、正投影图
12、房屋建筑制图标准规定，粗实线一般用于
。
A、主要可见轮廓线 B、可见轮廓线
C、不可见轮廓线
D、可见轮廓线及图例线
13、水平投影和正面投影应满足
的投影规律。
A、长对正 B、宽相等 C、高平齐 D、长、宽、高都相等
14、正面和水平投影图所对应的侧面投影图为
。
A
B
C
D
15、正面和水平投影图所对应的侧面投影图为
、
、
。
16、房屋结构施工图的图样一般包括
和
两种。
17、写出下列常用结构构件的代号名称：B
、Z
、GL
。
18、在结构施工图上：4 根直径为 22 的二级钢
建筑制图及识图试题含答案
建筑制图及识图试题含答案一、单选题（共43题，每题1分，共43分）1.比例宜注写在图名的()。
A、右侧B、中间C、左侧D、下方正确答案：A2.填充不得穿越尺寸数字，不可避免时。
应该是()A、图线断开B、二者重合C、省略标注D、前述均可正确答案：A3.平行于正投影坐标轴（X轴）的直线是()。
A、侧平线B、正垂线C、侧垂线D、水平线正确答案：C4.平行于正投影坐标轴（y轴）的直线是()。
A、水平线B、侧垂线C、正垂线D、侧平线正确答案：C5.坡度大于等于1/2的屋面,易受雷击的部位是()A、屋角、屋脊、檐角、屋檐B、檐角、女儿墙、屋檐C、屋脊、屋角、女儿墙D、屋角、屋脊、檐角正确答案：D6.在施工中,L代表().A、墙B、板C、柱D、梁正确答案：D7.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为().A、承重墙与非承重墙B、纵墙与横墙C、外墙和内墙D、砖墙与钢筋混凝土墙正确答案：C8.房屋建筑的各种视图主要是采用()绘制的。
A、正投影法B、斜投影法C、平行投影法D、标高投影法正确答案：A9.建筑平面图、剖面图应以()A、轴测投影法B、直接标高投影法C、投影法D、直接正投影法正确答案：D10.一般情况下，建筑工程图纸中的图标栏设置在图框内的()。
A、右下角B、左上角C、右上角D、左下角正确答案：A11.平面与圆球相交,截交线的空间形状是()。
A、圆B、椭网C、直线D、双曲线正确答案：A12.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是().A、50mmB、1mmC、10mmD、5mm正确答案：C13.房屋结构中空心板的代号为。
()A、CBB、WBC、KBD、ZB正确答案：C14.立面图不能按()方式命名。
A、轴线B、朝向C、主出入口D、色彩正确答案：D15.正投影中，位于水平面上的直线可能是()。
A、水平线B、侧平线C、正平线D、一般位置直线正确答案：A16.用于确定组合体中各基本形体之间相互位置的尺寸称为()A、定位尺寸B、总尺寸C、定型尺寸D、细部尺寸正确答案：A17.同张图纸中，图线中的粗线宽度为b，则细线的宽度为()b。
建筑制图及识图试题库与参考答案
建筑制图及识图试题库与参考答案一、单选题（共43题，每题1分，共43分）1.有一栋房屋在图上量得长度为50cm，用的是1:100比例，其实际长度是( )。
A、50mB、500mC、5mD、5000m正确答案：A2.下列拉丁字母中，可以用做定位轴线编号的是( )。
A、LB、ZC、OD、I正确答案：A3.定位轴线是表示结构位置的定位线，定位轴线尺寸应符合模数尺寸，也就是构件的( )。
A、构造尺寸B、精确尺寸C、实际尺寸D、标志尺寸正确答案：D4.下列建筑中不属于公共建筑的是（）。
A、宿舍B、学校C、医院D、旅社正确答案：A5.水煤气输送钢管、铸铁管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：C6.一级建筑的耐久年限为( )年。
A、15-25B、25-50C、50-100D、100以上正确答案：D7.当尺寸线为竖直时，尺寸数字注写在尺寸线的( )。
A、两侧B、右侧的上部C、左侧中部D、右侧中部正确答案：C8.下列说法正确的是( )A、当两个物体的正面和水平面投影相同，则这两个物体相同B、当两个物体的正面投影相同，则这两个物体相同C、当两个物体的正面和侧面投影相同，则这两个物体相同D、物体的一个单面投影只能反映二个向度，无法表达三个向度的空间形体正确答案：D9.在下列四组立体中，都属于平面体的是( )。
A、棱柱、棱锥B、圆柱、圆锥C、棱柱、圆柱D、棱锥、圆锥正确答案：A10.比例指的是图形与实物要素( )尺寸之比。
A、重量B、线性C、面积D、体积正确答案：B11.坡度大于等于1/2的屋面,易受雷击的部位是( )A、屋脊、屋角、女儿墙B、屋角、屋脊、檐角C、屋角、屋脊、檐角、屋檐D、檐角、女儿墙、屋檐正确答案：B12.“φ8@200”没能表达出这种钢筋的( )。
A、直径B、级别C、弯钩形状D、间距正确答案：C13.点在直线上，点的投影仍在直线的投影上，这是正投影的( )。
建筑制图及识图试题与参考答案
建筑制图及识图试题与参考答案一、单选题（共43题，每题1分，共43分）1.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( ).A、砖墙与钢筋混凝土墙B、外墙和内墙C、纵墙与横墙D、承重墙与非承重墙正确答案：B2.φL表示( )。
A、冷拉Ⅰ级钢筋B、Ⅰ级锰硅人字纹钢筋C、Ⅰ级光圆钢筋D、Ⅰ级螺纹钢筋正确答案：A3.图纸上标注的比例是1：1000,则图纸上的10mm表示实际的( )。
A、100mmB、10mC、10kmD、10mm正确答案：B4.避雷针宜采用镀锌圆钢制作,针长1m-2m以时,直径不大于( )。
A、10mmB、14mmC、16mmD、12mm正确答案：D5.建筑施工图上一般注明的标高是( )。
A、要看图纸上的说明B、相对标高C、绝对标高D、绝对标高和相对标高正确答案：B6.在钢筋混凝土构件代号中, “ JL”是表示( ).A、基础梁B、连系梁C、圈梁D、过梁正确答案：A7.点在直线上，点的投影仍在直线的投影上，这是正投影的( )。
A、同素性B、从属性C、定比性D、积聚性正确答案：B8.给水排水工程图“——W——”表示( ).A、生活水管B、污水管C、废水管D、热水给水管正确答案：B9.水煤气输送钢管、铸铁管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：C10.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、64平方毫米B、56平方毫米C、40平方毫米D、48平方毫米正确答案：D11.施工总平面图( )。
A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速正确答案：A12.对称符号应以细实线绘制，平行线长度( )mm，平行线间距2－3mm。
A、3－5B、6－10C、20－30D、11－15正确答案：B13.尺寸标注时图样轮廓线可用作( )。
建筑制图与识图练习题库与参考答案
建筑制图与识图练习题库与参考答案一、单选题（共80题，每题1分，共80分）1.标高符号应该用（）三角形表示。
A、不等边B、等边C、等腰直角D、任意正确答案：C2.为表示室内立面图在平面图上的位置，应在平面图上用（）注明视点位置、投影方向及编号。
A、字母B、内视符号C、文字D、箭头正确答案：B3.建筑工程中常用的投影法分为（）和中心投影法。
A、单面投影法B、斜投影法C、平行投影法D、正投影法正确答案：C4.围合成室内空间的底面、侧面和顶面称为（）。
A、室内构造B、室内界面C、室内造型D、室内装饰正确答案：B5.掌握基本的（）法则，是绘制轴侧效果图的基础。
A、透视制图B、俯视图C、二点透视D、轴测图正确答案：D6.在图纸中平立面图的剖切符号应用（）来表示。
A、细虚线B、粗实线C、细实线D、粗虚线正确答案：B7.标注球的半径尺寸时，应在尺寸数字前加注符号（）。
A、RB、SфC、фD、SR正确答案：D8.顶棚平面图的基本内容不包括（）。
A、标明顶棚吊顶装饰造型样式、尺寸及标高B、标明门窗的样式、尺寸C、标明灯具名称、规格、位置或间距D、说明顶棚所用材料及规格正确答案：B9.标高符号“小三角形”的高约为（）。
A、2mmB、4mmC、5mmD、3mm正确答案：D10.起止符一般用中粗斜短线绘制，其倾斜方向应与尺寸界线呈顺时针（）度角。
A、15B、30C、45D、75正确答案：C11.室内顶棚平面图不同层次的标高，一般标注该层次距（）楼面的高度。
A、本层B、顶层C、一层D、任意层正确答案：A12.尺寸数字一般依据其方向注写在靠近尺寸线的（）。
A、上方中部B、上方右侧C、上方左侧D、下方中部正确答案：A13.可对细部进行清楚、精确表示的是（）。
A、装饰详图B、装饰平面图C、装饰剖面图D、装饰立面图正确答案：A14.装饰施工图是按（）的基本方法来表示室内各部位相互关系。
A、线条B、比例C、投影视图D、符号正确答案：C15.尺寸界线及尺寸线应用（）绘制。
建筑制图第五版复习题及答案
建筑制图复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm，用细实线绘制。
6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。
7、工程制图图幅幅面主要有5种。
8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。
9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。
10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。
二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。
(A) (B) (C) (D) 2．建筑的耐火等级可分为( B )级。
A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。
应该是（A）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。
（C）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。
A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。
A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。
A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。
A 、墙承重式、框架结构B 、墙承重式C 、半框架结构，框架结构D 、墙承重式、框架结构、空间结构、半框架结构10、有一栋房屋在图上量得长度为50cm ，用的是1:100比例,其实际长度是( B ).A 、5mB 、50mC 、500mD 、5000m11、建筑工程图中尺寸单位，总平面图和标高单位用( C )为单位。
建筑工程制图复习题附带答案5
建筑工程制图复习题一、单项选择题：1、正平面必然垂直于( A )A、W、H面B、W、V面C、v、H面D、V面2、在三面正投影中，同一物体的三个投影图之间具有( D )关系。
A、相类似B、比例C、不确定D、三相等3、楼梯的梯段长度是指（ B ）A、梯段倾斜的长度B、梯段水平投影的长度C、梯间净空长度D、梯段踏步宽的总和4、半砖墙实际厚（ A ）A、115ｍmB、178ｍmC、240ｍmD、370ｍm5、我国建筑统一模数中规定的基本模数为（ B ）A、10mmB、100mmC、300mmD、600mm6、图纸幅面即指图纸大小，简称图幅，标准的2号图纸的幅面宽为（ C ）A、841×1189B、594×841C、420×594D、297×4207、一般画建筑的轴线是采用（ D ）A、虚线B、实线C、双点长画线D、细单点长画线8、比列尺是刻有不同比例的直尺，一般比列尺上有（ C ）种比列。
A、4B、5C、6D、7E、89、详图索引符号园的直径应为（ C ）毫米。
A、8B、9C、10D、20E、2410、相互的平行图线，其间隙不宜小于该图中粗线宽度，且不宜小于（A）毫米。
A、0.7B、0.8C、0.9D、10二、多项选择题：1、组合体的组合形式有（ABD ）A、综合法B、叠加法C、叠加截割法D、截割法2、组合体的尺寸标注包括（ ACD ）A、定形尺寸B、尺寸数字C、定位尺寸D、总尺寸E、尺寸界限3、模数一般分为（ABC ）A、基本模数B、分模数C、扩大模数D、导出模数4、房屋是由（ABCDEF）组成。
A、基础B、墙和柱C、楼地面D、楼梯E、屋顶F、门窗5、在结构平面图中配置双层钢筋时，底层钢筋的弯钩应（AC ）A、向上B、向下C、向右D、向左6、一般具有通用性质的图样叫（ BD ）A、标准图集B、标准图C、通用图集D、通用图7、同一个物体的三个正投影之间具有（ACD ）的“三等”关系。
建筑制图与识图考试题及答案B卷
建筑制图与识图考试题及答案B卷一、单项选择题（每题2分，共20分）1. 建筑制图中，表示建筑物内部结构的图称为（）。
A. 平面图B. 立面图C. 剖面图D. 详图2. 在建筑制图中，比例尺是用来表示（）。
A. 图纸尺寸B. 图纸与实际尺寸的比例关系C. 建筑物高度D. 建筑物宽度3. 建筑制图中，用于表示建筑物高度的图是（）。
A. 平面图C. 剖面图D. 详图4. 建筑制图中，用于表示建筑物宽度的图是（）。
A. 平面图B. 立面图C. 剖面图D. 详图5. 在建筑制图中，轴线是用来表示（）。
A. 建筑物的对称中心B. 建筑物的中心线C. 建筑物的边界线D. 建筑物的对角线6. 建筑制图中，用于表示建筑物内部构造细节的图是（）。
B. 立面图C. 剖面图D. 详图7. 建筑制图中，用于表示建筑物外部形状的图是（）。
A. 平面图B. 立面图C. 剖面图D. 详图8. 在建筑制图中，尺寸标注是用来表示（）。
A. 图纸尺寸B. 图纸与实际尺寸的比例关系C. 建筑物的尺寸D. 建筑物的高度9. 建筑制图中，用于表示建筑物内部空间布局的图是（）。
A. 平面图B. 立面图C. 剖面图D. 详图10. 在建筑制图中，用于表示建筑物内部结构和构造的图是（）。
A. 平面图B. 立面图C. 剖面图D. 详图二、多项选择题（每题3分，共15分）11. 建筑制图中，以下哪些图是用来表示建筑物内部结构的？（）A. 平面图B. 立面图C. 剖面图D. 详图12. 在建筑制图中，以下哪些图是用来表示建筑物外部形状的？（）A. 平面图B. 立面图C. 剖面图D. 详图13. 建筑制图中，以下哪些图是用来表示建筑物内部构造细节的？（）A. 平面图B. 立面图C. 剖面图D. 详图14. 在建筑制图中，以下哪些图是用来表示建筑物内部空间布局的？（）A. 平面图B. 立面图C. 剖面图D. 详图15. 建筑制图中，以下哪些图是用来表示建筑物内部结构和构造的？（）A. 平面图B. 立面图C. 剖面图D. 详图三、判断题（每题2分，共20分）16. 建筑制图中，比例尺是用来表示图纸尺寸的。
建筑制图第五版习题集答案
建筑制图第五版习题集答案建筑制图第五版习题集答案在学习建筑制图的过程中，习题集是非常重要的辅助材料。
它不仅可以帮助我们巩固所学的知识，还可以让我们更好地理解和应用这些知识。
而建筑制图第五版习题集作为一本经典的教材，其中的习题和答案对于我们的学习和提高都是非常有帮助的。
在这个习题集中，我们可以找到各种与建筑制图相关的问题。
从基础的平面图绘制到复杂的三维建模，习题集中的题目涵盖了各个层次的难度。
而这些题目的答案也是精心编写的，既有详细的步骤和解释，又有清晰的示意图和图表。
通过阅读这些答案，我们可以更好地理解和掌握建筑制图的技巧和方法。
在习题集的答案中，我们可以学到很多有关建筑制图的知识。
比如，在平面图绘制的习题中，我们可以学到如何使用CAD软件进行绘图，如何标注和注释图纸，如何绘制不同比例尺的图纸等等。
而在立面图和剖面图的习题中，我们可以学到如何通过不同的视角来表达建筑物的外观和内部结构，如何绘制建筑物的各个细节和构造等等。
此外，习题集的答案还可以帮助我们提高解决问题的能力和思维方式。
在解答习题的过程中，我们需要分析和理解问题，找到解决问题的方法和步骤，然后进行具体的操作和绘制。
这样的过程可以培养我们的逻辑思维和空间想象能力，提高我们的问题解决能力和创造力。
然而，习题集的答案只是一种参考和辅助工具。
在学习建筑制图的过程中，我们还需要通过实践和实际项目的经验来不断提高自己的技能和水平。
习题集只是一个起点，我们需要不断地学习和实践，才能真正掌握建筑制图的技巧和方法。
最后，我想强调的是，习题集的答案并不是唯一的正确答案。
在实际的建筑制图工作中，我们可能会面临各种各样的情况和问题，需要根据具体的情况来进行判断和处理。
因此，我们需要在学习习题集的答案的基础上，灵活运用和调整这些知识和技巧，以适应实际的需求和要求。
总之，建筑制图第五版习题集的答案对于我们的学习和提高是非常有帮助的。
通过学习习题集的答案，我们可以更好地理解和应用建筑制图的知识和技巧，提高我们的解决问题的能力和思维方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

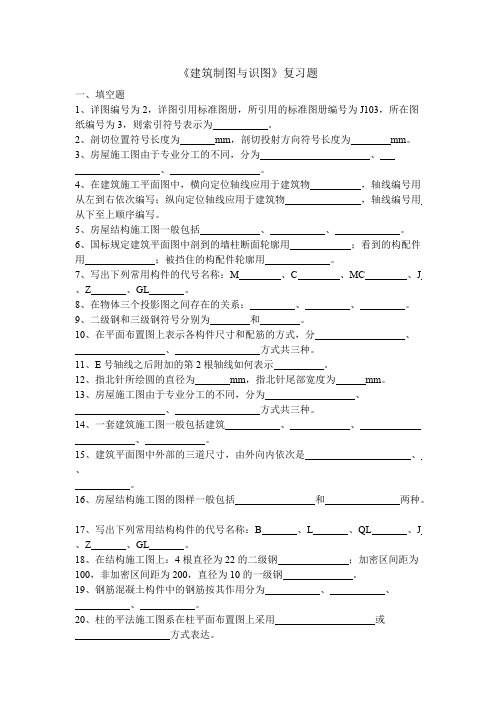

《建筑制图与识图》复习题
一、填空题
1、详图编号为2J103，所在图
纸编号为3
2、剖切位置符号长度为mm，剖切投射方向符号长度为mm。
3、房屋施工图由于专业分工的不同，分为、
、。
4、在建筑施工平面图中，横向定位轴线应用于建筑物，轴线编号用
从左到右依次编写；纵向定位轴线应用于建筑物，轴线编号用
从下至上顺序编写。
5、房屋结构施工图一般包括、、。
6、国标规定建筑平面图中剖到的墙柱断面轮廓用；看到的构配件用；被挡住的构配件轮廓用。
7、写出下列常用构件的代号名称：M 、C 、MC 、J 、Z 、GL 。
8、在物体三个投影图之间存在的关系：、、。
9、二级钢和三级钢符号分别为和。
10、在平面布置图上表示各构件尺寸和配筋的方式，分、
、方式共三种。
11、E号轴线之后附加的第2根轴线如何表示。
12、指北针所绘圆的直径为mm，指北针尾部宽度为mm。
13、房屋施工图由于专业分工的不同，分为、
、方式共三种。
14、一套建筑施工图一般包括建筑、、
、。
15、建筑平面图中外部的三道尺寸，由外向内依次是、
、。
16、房屋结构施工图的图样一般包括和两种。
17、写出下列常用结构构件的代号名称：B 、L 、QL 、J 、Z 、GL 。
18、在结构施工图上：4根直径为22的二级钢；加密区间距为100，非加密区间距为200，直径为10的一级钢。
19、钢筋混凝土构件中的钢筋按其作用分为、、
、。
20、柱的平法施工图系在柱平面布置图上采用或
方式表达。
二、选择题
1、A2幅面图纸尺寸b×l（单位：毫米）正确的是。
A、594×841
B、841×420
C、420×594
D、420×297
2、平面与某投影面平行，则在该投影面上投影为。
A、一直线
B、一斜线
C、平面实形
D、其他
3、水平投影和侧面投影应满足的投影规律。
A、长对正
B、宽相等
C、高平齐
D、长、宽、高都相等
4、正面和水平投影图所对应的侧面投影图为。
A B C D
5、正面和水平投影图所对应的侧面投影图为。
A B C D
6、正等测轴侧图的轴向缩短系数正确的是。
A、1.2
B、1.0
C、0.82
D、0.5
7、工程图纸一般是采用原理绘制。
A、中心投影法
B、平行投影法
C、斜投影图
D、正投影图
8、图样上的尺寸数字代表的是。
A、实际尺寸
B、图线的长度尺寸
C、随比例变化的尺寸
D、其他
9、在总平面图中新建房屋用绘制。
A、粗虚线
B、细实线
C、粗实线
D、细虚线
10、施工图中，无弯钩的钢筋（一般钢筋）搭接图例正确的是。
A B C D
11、绘图板的工作边为 。
A 、短边 B 、长边 C 、两边都是 D 、无工作边12、房屋建筑制图标准规定，粗实线一般用于 。
A 、主要可见轮廓线 B 、可见轮廓线 C 、不可见轮廓线 D 、可见轮廓线及图例线13、水平投影和正面投影应满足 的投影规律。
A 、长对正 B 、宽相等 C 、高平齐 D 、长、宽、高都相等14、正面和水平投影图所对应的侧面投影图为 。
A B C D
15、正面和水平投影图所对应的侧面投影图为 。
A D C B
16、建筑施工图中除了标高用到了m 做单位还有 用到了m 作单位。
A 、底层平面层 B 、标准层 C 、立面图 D 、总平面图17、建筑剖面图剖切符号一般应标注在 。
A 、标准层平面 B 、底层平面 C 、顶层平面 D 、其他18、当比例为1:50时，图上量得长度为30mm ，实际长度为 m 。
A 、1.5
B 、15
C 、0.15
D 、3019、在总平面图中未来待建房屋用 绘制。
A 、粗虚线 B 、细实线 C 、粗实线 D 、细虚线20、楼（屋）盖建筑构造层次表达一般不会出现在 。
A 、剖面图 B 、墙体剖面 C 、施工说明 D 、立面图 三、识图
（1）看下图回答问题
1、该柱的编号是（），该柱的截面尺寸是（）。
2、表示（）。
3、表示（）。
（2）看下图回答问题
首层平面图1：100
1、建筑物外墙厚（）mm。
2、列举该层窗的编号及其宽度：（）；列举该层门的编号及其宽度：（）。
3、剖切符号可知，剖切平面1-1通过（），投射方向是向（）。
4、散水的宽度是（）mm，室外台阶与室内地面的高差是（）mm。
（3）画出1-1、2-2断面图，并且标出①、②、④所标钢筋标注的意思。
答案
1、6~10，4~6 3、建筑施工图，结构施工图，设备施工图
4、开间，大写阿拉伯数字，进深，大写英文字母
5、平面图，结构详图，基
础图6、粗实线，细实线，虚线7、门、窗、门连窗，基础，柱，过梁8、长对正，宽相等，高齐平9、10、平面注写，列表注写，截面注写
11、24,3 13、建筑施工图，结构施工图，设备施工图14、总平面图，平面图，立面图，剖面图，详图15、总尺寸，轴线尺寸，细部尺寸
16、板、梁、圈梁、基础、柱、过梁
18、受力筋，架立筋，分布筋，箍筋20、列表
注写，截面注写
二、选择题
1、C
2、C
3、B
4、B
5、C
6、C
7、D
8、A
9、C
10、C 11、A 12、A 13、A 14、B 15、D 16、D 17、B
18、A 19、D 20、D
三、识图题
（1）KZ2 500mm×600mm 4根直径22mm的II级钢筋直径8mm的I
级钢筋，间距200mm布置
（2）240 C1，1500mm 、C2，1200mm M1，1800mm、M2，1200mm、M3，1000mm、M4，800mm C1、M1、台阶、楼梯间西900 20
（3）。
