2017学年第一学期九年级物理期中试题

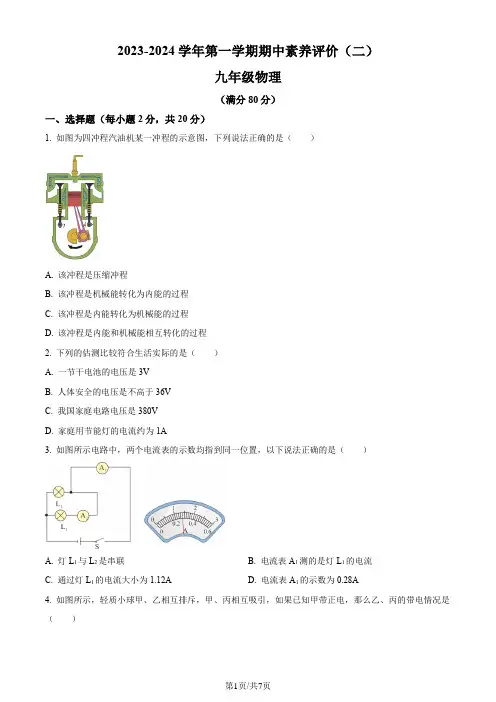

2023-2024学年九年级上学期10月期中物理试题(原卷版)
(4)排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出：I1＝0.5 A，I2＝_____ A，I＝____A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是__________（写出关系式即可）。
（5）排除故障后，小明先测出L1两端的电压，在测量L2两端的电压时，小明直接将与A点相连的导线改接到C点。此操作可能会导致电压表出现的现象是______。
24.为了验证并联电路的电流特点，小薇设计了如图1所示的电路进行实验。
(1)在连接电路时，开关应处于_________状态。
(2)请你在实物电路（图2）中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上_________。
14.火箭发射加速升空的过程中，燃料通过燃烧将_______能转化为燃气的内能，燃气对火箭做功，又将内能转化为火箭的_______能，火箭的机械能_______。（选填“增大”、“减小”或“不变”）
15.丝绸与玻璃棒摩擦的过程中，玻璃棒因为_______（选填“得到”或“失去”）了电子而带正电。此时将玻璃棒与原本不带电的验电器B连接起来，则电流方向是______（选填“从玻璃棒到B”或“从B到玻璃棒”）。
27.如图所示电路，开关S闭合后，通过电流表A1 示数为0.3A，且电流表A和A1的指针偏转角度相同，则：
(1)电流表A的示数为多少？
(2)通过灯泡L2的电流为多少？
三、作图题（每小题3分，共9分）
20.根据如图所示的实物图，在虚线框内画出对应的电路图。
山东济南天桥区2024—2025学年九年级物理第一学期期中考试试题(含答案)
2024-2025学年第一学期九年级物理期中测试试题（满分100分时间60分钟）一.单项选择题（本大题包括15小题，每小题2分，共30分。
每小题给出的四个选项中，只有一个选项最符合题目的要求）1.为了纪念物理学家的杰出贡献，常用他们的名字命名一些物理量的单位,电压的单位是以下列哪位物理学家的名字来命名的( )A.安培B.焦耳C.伏特D.库仑2.如图所示的四个物态变化的实例中，属于液化的是( )A.初春，湖面上冰化成"水"B.盛夏，草叶上形成"露珠"C.深秋，枫叶上形成"霜"D.严冬，树枝上形成"雾凇"3.开南和青岛是山东省半岛城市群区域发展的双中心。
海滨城市青岛的昼夜温差较小,而济的昼夜温差较大,主要因为( )A.海水的比热容小，砂石比热容大B.海水的内能多，砂石的内能少C.海水的比热容大，砂石的比热容小D.海水的内能少，砂石的内能多4.2024年10月10日,我国在西昌卫星发射中心使用长征三号乙运载火箭,成功将卫星互联风高轨卫星03星发射升空,卫星顺利进入预定轨道，发射任务获得圆满成功。
火箭使用燃料必须具备的特点是( )A.较大的热值B.较低的沸点C.较大的比热容D.较高的凝固点5.被丝绸摩擦过的玻璃棒带上正电荷,这是因为( )A.有原子核发生了转移B.有电子发生了转移C.摩擦创造了正电荷D.摩擦创造了负电荷6.2024年2月济南发布新规，严禁电动车违规上楼。
这一规定旨在防止电动自行车在居民楼内发生爆炸、火灾等安全事故，保障居民的生命财产安全，当利用小区集中充电设施给电动车的蓄电池充电时，蓄电池相当于电路中的（）A.电源B.开关C.导线D.用电器7.如图所示，在内燃机工作过程中，与图甲向下压缩活塞过程中能量转化情况相同的是（）8.下列现象中，通过做功的方式使物体内能增加的是（）A.用砂轮磨菜刀，菜刀的温度升高B.水沸腾后,壶盖被水蒸气顶起C.冬天,暖气使房间变暖D.将冰块放入可乐中,可乐的温度降低A.水的沸点应该是100℃，所以水始终没有沸腾B.水的沸腾温度低于100℃，说明水的比热容大C.水沸腾前是通过做功的方式来改变水的内能D.实验时水面上方的气压低于1个标准大气压10.如图所示，在大口厚玻璃瓶内装入少量的水，并滴入几滴酒精,塞紧塞子后，用气筒往瓶内打气。
2017-2018年辽宁省锦州市九年级(上)期中物理试卷和答案
2017-2018学年辽宁省锦州市九年级（上）期中物理试卷一、填空题（本题共7小题，每空1分，共17分）1．（2分）向图中两杯同时滴入同样多的红墨水，根据现象比较它们的内能大小（选填“甲大”、“乙大”或“一样大”），判断的依据是：。
2．（2分）图甲告诉我们发光二极管具有性；请你给教材上的图乙配上一句警示语。
3．（2分）如图甲所示，验电器A带负电，B不带电。
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），A、B金属箔张角的变化情况；金属棒中的电流方向。
4．（2分）在如图所示的电路中，电源电压保持不变。
闭合电键S，电路正常工作。
一段时间后，电压表的示数突然变大。
若电路中只有一处故障，且只发生在电阻R1或R2处。
①电路中的故障可能是：。
②在原故障电路中，仅将电阻R1和R2互换位置，请判断能否进一步确定故障所在，并说明理由。
5．（3分）如图甲所示是一台单缸四冲程汽油机工作状态示意图，由图甲可以看出，此时它正处在冲程，其能量转化情况与（选填“乙”或“丙”）图相同。
如果此汽油机每秒内对外做功20次，则飞轮的转速为r/min。
6．（3分）“溜溜球”是学生喜爱的一种玩具。
图是其结构示意图，使用时将线绕好，然后手持绳的上端自由释放。
假如手不提拉，由于空气阻力，“溜溜球”上升的高度将越来越小，这一过程中能转化为能；为使“溜溜球”上升的高度不变，在其上升的过程中，人必须提拉绳子，提拉的过程实质上是人通过绳对“溜溜球”的过程，从而使它的机械能得到不断的补充。
7．（3分）如图为定时爆炸装置示意图，虚线框内是其内部电路，a、b为暴露在外的两导线，图中灯泡两端电压（大于/等于/小于）电源电压。
拆弹专家要在a、b两根导线中做出正确选择，将其剪断即可使起爆器失效，为防止起爆器引爆，应剪断（填“a”或“b”）定时装置（图中未画出）相当于一开关，正常处于闭合状态，当到达设定时间时，开关打开，起爆器引爆，则定时装置应接在（CD/EF）之间。
山东省淄博市高新区2024-2025学年九年级上学期期中物理试题(含答案)
2024-2025学年度第一学期期中学业水平测试初四物理试题本试题闭卷考试，时间90分钟，满分100分，把答案写在答卷纸上一、选择题（每小题只有一个答案最符合题意，请将代表正确答案的字母涂在答题卷相应的表格内，每小题3分，共45分）1．如图所示，用轻薄的纸折成小星星，轻放于地面的小钢针上，用与布摩擦过的吸管靠近，小星星被吸引着转动，此过程中正确的说法是（ ）A ．摩擦创造了电荷B ．布和吸管带上同种电荷C ．吸管和小星星带上同种电荷D ．吸管带电后能吸引轻小物体2．小明同学对身边一些物理量进行了估测，其中最可能接近实际的是（ ）A ．人体安全电压为B ．智能手机的电池输出电压为C ．实验用小灯泡正常发光时，通过的电流约为D ．一节新干电池的电压为3．如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，当杯中水位到达挂扣时，报警器会发出蜂鸣声，提示水已盛满，挂扣上两个金属触点的作用相当于防溢报警器电路中的（ ）A ．电源B ．开关C ．用电器D ．导线4．小阳在练习使用电流表时，想设计这样一个电路，开关S 控制整个电路，两只小灯泡并联，电流表测量通过灯的电流。
下列四个电路图中符合小阳设计要求的是（ ）A ．B ．C ．D ．5．安全用电，生命至上！对于电学知识的理解与应用，下列说法正确的是（ ）A ．汽车插入钥匙发动时前后灯同时亮，熄火断电前后灯同时灭，前后灯是串联的B ．目前我们可以选用超导材料来制作成导线，减小导体电阻C．家中沾水的木头是导体，橡胶洗碗手套是绝缘体36V 220V 02A ．3V2LD ．硅是制作太阳能电池的主要材料之一，硅是一种半导体，半导体材料的电阻为零6．由欧姆定律，变形可得，以下说法正确的是（ ）A ．导体的电阻跟它两端的电压成正比B ．导体的电阻跟通过它的电流成反比C ．导体的电阻跟它两端的电压和通过它的电流无关D ．导体的电阻由它两端的电压和通过它的电流的比值决定7．把一根阻值为的均匀电阻丝弯折成一个闭合的等边三角形ABC ，如图所示，图中D 点为边AB 的中点。
新人教版2017-2018学年第一学期期中考试九年级物理试卷
2017-2018学年第一学期期中考试九年级物理试题姓名： 班级 学号 成绩一.单选题（每小题3分，共21分）1、下列事件中，在改变物体内能的方式上与其他三项不同的是( )A. 搓手取暖B. 玩滑梯，臀部发热C. 放大镜聚光烤焦纸片D. 压缩空气 2、下列因素中，对导体电阻大小有决定作用的是（ ）A. 导体是否接入电路B. 导体的长度C. 通过导体的电流D. 导体两端的电压 3、下列图中，滑动变阻器的接线方法正确的是（ ）A. B. C. D. 4、小明放学回家，一开门就闻到从厨房飘来的香味，他来到厨房想看看是什么好吃的，打开锅盖，他戴的眼镜上立刻蒙上一层“雾气”．对此，正确的解释是（ ） A. 闻到香味说明分子在做无规则运动 B. 眼镜上的“雾气”是水蒸气 C. “雾气”的形成过程需要吸热 D. “雾气”的形成是汽化现象5、家用电吹风工作时，可以单独吹冷风，也可以吹热风，但不能只发热不吹风，下列符合要求的电动机和电热丝连接方式的电路是（ ）A. B. C. D.6、下面是汽油机工作时的各个冲程示意图，其中将机械能转化为内能的是（ ）A. B. C. D.7、如图所示电路中，电源电压为4.5V ，L 1、L 2是小灯泡，当开关S 闭合时，电压表的示数为1.5V ，忽略温度对灯丝电阻的影响，则（ ）A. L 2两端的电压为1.5VB. L 1两端的电压为1.5V二、填空题（每空1分，共21分）8、随着校园环境的改造升级，塑胶跑道逐步铺进了校园，塑胶跑道表面比较粗糙可以________（选填“增大”或“减小”）摩擦力，新铺设的塑胶跑道由于________现象会散发出较浓的气味．气温越高时，分子运动越________，气味更浓．9、已知天然气的热值为4. 4×107J/kg,20 g天然气完全燃烧放出的热量为________J，用天然气将一壶水烧开，水壶中水的温度升高的过程中，水的内能________.壶口上方的水蒸气液化成“白气”的过程中________(选填“吸收”或“放出”)热量.10、验电器的工作原理是____ ____．如图所示，取两个相同的验电器A和B，使A带正电B不带电，用带有绝缘柄的金属棒把A和B连接起来，则连接的瞬间，金属棒中的电流方向是从________（选填“A→B”或“B→A”），发生定向移动的自由电荷是________．11、如图所示为一种人们设想中的永动机，高处的水流下落________能转化为________能，冲击叶片，叶片的转动又带动抽水机从低处将水抽到高处，从而循环工作，这种永动机不能够永远工作下去，因为它违背了________．12、如图所示的电路，AB和CD均为镍铬合金线．闭合开关后，通过观察________，可以比较出合金线电阻的大小，这种研究方法叫________（填“等效替代法”或“转换法”）．这个实验装置是研究电阻大小与导体________的关系．13、用水冷却鸡蛋，鸡蛋的温度降低，内能________，这是通过________改变了鸡蛋的内能，若水的质量是0.5kg，水温升高了5℃，则水吸收的热量是_____ ___J．14、如图所示的实验装置，当塞子从试管口喷出时，水蒸气的内能转化为塞子的________能，这个能量转化过程与汽油机工作时________冲程的能量转化过程一样，汽油机工作过程中需要用水来冷却发动机以确三.作图题（共3题；共7分）15.在图所示电路的○内，填上适当的电表符号，使电键S 闭合时两灯均能发光． 16.小明同学做“用电流表测电流”实验的电路如图所示，请用笔线代替导线 将电路连接完整，使灯L 1和L 2并联连接，电流表测量通过灯L 1的电流．17.在图电路中缺少两根导线，请按要求用笔画线代替导线完成电路连接．要求：闭合电键S 后，向右移动变阻器的滑片时，滑动变阻器的电阻变大．四.实验题（共3题；共19分）18.某同学在做“探究不同物质的吸热能力”的实验时，使用相同的电加热器给甲、乙两种液体加热，得到的实验数据如下表：(1)实验中记录加热时间的目的是____ (2)分析第1、2次或第3、4次实验数据，可以得出同种物质升高相同的温度时，吸收的热量的多少物质的_____ ___有关． (3)分析第1、3次或第2、4次实验数据，可以得出质量相等的不同物质，升高相同的温度时，吸收的热量______ __（选填“相同”或“不同”）(4)分析第1、4次实验数据可以发现加热时间相同，单位质量的不同物质升高的温度________（选填“相同”或“不同”）．(5)由上述分析可以得出________（选填“甲”或“乙”）物质的吸热能力强． (6)该实验采用的物理学研究方法是____ ____和______ __．19.在探究影响导体电阻大小的因素时，小明作出了如下猜想： 导体的电阻可能与：①导体的长度有关，②导体的横截面积有关，③导体的材料有关．实验室提供了4根电阻丝，其规格、材料如表所示． (1)按照图甲所示“探究影响导体电阻大小因素”的实验电路，在M 、N 之间分别接上不同的导体，通过观察______ __来比较导体电阻的大小，这种实验方法叫_____ ___法．(2)为了验证上述猜想①，应该选用编号_____ ___两根电阻丝分别接入电路进行实验．(3)分别将A 和D 两电阻丝接入图甲电路中M 、N 两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟_____ ___有关．(4)要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图乙所示．但通过观察发现电流表指针偏转过小，这样会导致实验误差________，解决这一问题的措施是______ __． 20.小明依如图1所示电路实验，探究并联电路中电流的关系．(1)连接实物时，开关应_____ ___，由于不知两灯泡的电流，对电流表量程的选择应用_____ ___法选择． (2)按电路图连好实物后，只闭合S 1时，电流表的示数如图甲所示；只闭合S 2时，电流表的示数如图乙所示；同时闭合S 1、S 2时，电流表的示数如图丙所示，请完成下表．五、计算题（共2题；共13分）21.在一标准大气压下，将50L 的水从40℃加热到沸点．求：(1)水需要吸收的热量 (2)提供这些热量，需要完全燃烧焦碳的质量（q 焦碳=3.0×107J/kg ）．22、如图所示，电压表V 的示数为2.8V ，电流表A 的示数为0.8A ，电流表A 2的示数为0.2A ，电流表A 1的示数是多少？L 2的两端的电压是多少？电源电压是多少？六.综合题（共3题；共19分）23.煤、石油、天然气的过量开采使人类面临能源危机.某县在冬季利用地热能为用户取暖.县内有一口自喷状态地热井，出水温度为90℃ ,出水流量为150 m3/h.(1)求每小时流出的地热水温度降低到50℃ ,所放出的热量.(2)这些热量如果用天然气蒸汽锅炉供热，且天然气蒸汽锅炉的热效率为90%，那么利用上述地热能供暖一小时可以节约多少天然气? [ρ水=1. 0×103kg/m3， c水=4.2×103J/(kg·℃)，天然气的热值为4×103J/ m3]24.一个烈日炎炎的中午，乐乐和聪聪在海边发现海水比沙滩上的沙子凉得多，于是想探究海水和沙子吸热情况有什么不同．乐乐的方案是：用相同规格的电加热器分别给100g沙子和100g海水加热相同时间，比较沙子和海水升高的温度．聪聪认为该方案应该改进，设计了新的实验方案：用50g海水和50g沙子的混合物代替乐乐方案中的100g 沙子，用相同规格的电加热器分别为100g混合物和100g海水加热，使它们升高相同的温度，比较加热的时间．(1)老师认为聪聪的想法更合理，因为沙子是固体颗粒状，加热时不容易________；(2)实验中选择相同规格的电加热器加热是为了使被加热的物体______ __；(3)他俩选择了聪聪的方案进行实验，那么如果从实验中发现_____ ___，就可以初步判断海水的吸热能力比沙子强；(4)物质的这种性质用比热容表示，水的比热容较大，在生活中有很多应用，请举出一例：___ _____．25.有些汽车前挡风玻璃上的刮水器能够随着雨量的大小，刮水的速度会相应地发生变化，雨停后，刮水器自动停止工作，小华查阅了相关资料后，自制了如图（甲）所示的，（以下简称检测网）并设计了如图（乙）所示的模拟电路进行探究．(1)小华按照设计的电路图连接电路，检测网未放入水中，电流表无示数，再将检测网放入雨水中，电流表有示数，表明雨水是________（选填“导体”或“绝缘体”）．小华通过观察电路中________的变化来判断电动机转速的变化，从而反映出刮水器刮水速度的变化．(2)将检测网竖立并缓慢浸入雨水中进行实验，分析数据可知，金属网浸入雨水中的深度越深，电流表的示数越大．这说明a、b间接入电路的电阻在________（选填“变大”或“变小”），我们知道，影响导体电阻的大小的因素有：导体的________、长度和和橫截面积，由此可知：a、b间接入电路的电阻变化是由导体的________变化引起的．(3)小华设计的电路在无雨水时，电动机不能转动，可是这样无法实现无雨时的车窗清洗，若要解决此问题，可在图乙电路中加装一个开关，请说明连接方法：________．答案解析部分一.计算题1.【答案】（1）解：水的体积V=50L=50dm3=0.05m3，由ρ= 得，水的质量：m=ρV=1.0×103kg/m3×0.05m3=50kg，在一标准大气压下，水的沸点t=100℃，则水需要吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×50kg×（100℃﹣40℃）=1.26×107J．答：水需要吸收的热量为1.26×107J.（2）解：由题意知，焦碳完全燃烧放出的热量：Q放=Q吸=1.26×107J，由Q放=mq得，需要完全燃烧焦碳的质量：m焦炭= = =0.42kg．答：提供这些热量，需要完全燃烧焦碳的质量为0.42kg．【考点】热量的计算【解析】【分析】（1）在一标准大气压下水的沸点为100℃，知道水的比热容、质量和初温，利用吸热公式Q吸=cm（t﹣t0）求出水需要吸收的热量；（2）由题意可知焦碳完全燃烧放出的热量Q放=Q吸，然后根据Q放=mq求出需要完全燃烧焦碳的质量．2.【答案】解：因为并联电路中干路电流等于各支路电流之和，所以电流表A1的示数：I A1=I﹣I A2=0.8A﹣0.2A=0.6A；因为并联电路两端电压相等，因此L2的两端的电压和电源电压都为2.8V．答：电流表A1的示数是0.6A；L2的两端的电压是2.8V；电源电压是2.8V．【考点】并联电路的电流规律，并联电路的电压规律【解析】【分析】由电路图可知，两灯泡并联，电流表A测干路电路，电流表A1测L1支路的电流，电流表A2测L2支路的电流，电压表测电源的电压．根据并联电流的规律和电压规律即可求出电流表A1的示数和L2的两端的电压和电源电压．二.单选题3.【答案】C【考点】做功改变物体内能，热传递改变物体内能【解析】【解答】A、B、D是利用做功改变物体的内能；C、是利用热传递改变物体的内能。
2016—2017第一学期九年级期中考试物理试卷
九年级 物理 第 1 页 （ 共3页）2017--2018学年度第一学期期中学业水平调研测试九年级 物理科试题说明：（1）本次测试采用闭卷方式，测试时间为80分钟，全卷共8页，总分100分。
（2）答卷前，考生必须用黑色或蓝色的签字笔、圆珠笔在答题卷．．．填写自己的学校名称、班级、姓名、考号。
选择题用铅笔填涂．．．．．．．．，非选择题可用黑色或蓝色钢笔、圆珠笔，不能用铅笔或红笔。
（3）考生务必在答题卷．．．上作答，测试结束后只交答题卷。
一、选择题（本大题共7小题，每小题3分，共21分。
）1. 下列常见的自然现象，能用分子热运动知识解释的是（ ） A ．春天，柳枝吐芽 B ．夏天，山涧瀑布 C ．秋天，菊香满园 D ．冬天，雪花飘飘2. 下列所示的工具工作过程中使用热机的是（ ）A ．自行车B ．柴油车C ．脚踏车D ．皮筏艇3. 把两张用丝绸摩擦过的塑料片相互靠近时，它们会张开，这是因为（ ）A．同种电荷相互排斥 B ．异种电荷相互排斥 C ．分子之间存在斥力 D ．分子之间存在空隙4. 交通路口安装着过斑马线的红、绿信号灯，下列符合红、绿信号灯工作情况的电路图是（ ）A. B ．C ．D ．5. 下列实例中，通过做功的方式改变物体内能的是（ ） A ．擦燃火柴 B ．炭火烤肉 C ．用热水袋取暖 D ．用冷毛巾降温6. 下列电路中，电流表测灯L 1电流的是（ ）A ．B ．C ．D ．7. 下列有关分子动理论的说法，正确的是（ ） A ．分子之间没有空隙 B ．分子的运动是规则的C ．温度越高，分子运动越剧烈D ．肉眼可以直接看清分子的形状二．填空题（共9小题，每空1分，共21分）8. 酒精和水充分混合后总体积小于混合前的总体积，此现象说明组成物质的分子间有____,端午节妈妈在厨房煮粽子，小强在客厅里就闻到了粽子的香味，这是____现象,煮粽子是通过_____方式增大粽子内能的（填“做功”或“热传递”）．9. 汽车发动机用水做冷却剂，这是利用了水的比热容______的性质，一杯水倒出一半后，剩下水的比热容______（选填“变大”、“变小”或“不变”）10. 用丝绸摩擦玻璃棒，玻璃棒由于失去电子而带 _______电，用这根玻璃棒靠近悬挂的气球，气球被推开，则气球带 _______电．11. 在图1的漫画中，老人和小孩的感觉虽然不同，但从科学的角度看，两幅图都说明了_____可以改变物体能的内能，图中的小孩从滑梯上滑下，他的机械能_____（选填“增加”、“不变”或”减少”） 12. 如图2所示是四冲程汽油机工作过程中的_____冲程；此过程中_______能转化为机械能．图1 图213. 街道两旁的节日小彩灯同时亮同时灭，由此 ____（选填“能”或“不能”）判断其连接方式，如果其中一只彩灯烧杯，其它彩灯仍然发光，由此可判断彩灯的连接方式为 ___联（选填“串”或“并”） 14. 已知两个电阻R 1：R 2=2：5，如果把它们串联在电路中，则通过它们的电流之比I 1：I 2=______，它们两端的电压之比U 1：U 2=______；如果把它们并联在电路中，则通过它们的电流之比I 1：I 2=______，它们两端的电压之比U 1：U 2=______；15. 如图3所示，电流表的读数是______A ．电压表的读数______V ．16. 如图4所示，在空气压缩引火仪的玻璃筒底部，放入一小团干燥的棉花，用力将活塞迅速下压，玻璃筒内的空气温度升高，空气的内能______（填“增加”或“减少”），空气的内能是通过 _______方式改变的；（填“做功”或“热传递”）图3 图4九年级 物理 第 2 页 （ 共3页）三．作图题（共2小题，共7分）17. 根据图1实物图，在图2的虚线框内画出电图．18. 根据电路图把实物图连接起来（电流表的示数估计为0.1A ～0.3A ）．四.实验题（共3小题，每空2分,共24分）19. 在“探究串联电路的电压”实验中，小涵同学设计了如图所示的电路． （1）在连接电路中，开关应该处于 ______（选填“闭合”或“断开”）状态． （2）根据如图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有L1或L2中的一处发生故障，则故障是_______ A: L1开路 B:L1短路 C: L2开路 D: L2短路（3）故障排除后，小涵选用不同的灯泡，完成了三次实验，并记录了数据．分析下表中的数据，可得出的结论为：串联电路两端的电压 _______串联电路中各实验次数L 1两端的电压/V L 2两端的电压/V 串联总电压/V1 1.4 1.4 2.82 1.2 1.6 2.8 31.11.72.820. 如图所示的电路中，当电路闭合后，V 1和V 2的示数分别如图所示，则电压表V 1选择的量程为________V ，读数为________V ，电压表V 2选择的量程为________V ，读数为______V ，小灯泡L 1上的电压U 1= _______V ．21. 为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验． 实验数据记录如下表．（1）从表中数据可知，水和食用油的质量_______（选填“相同”或“不相同”），加热结束时，食用油的温度比水温度_______（选填“高”或“低”）．（2）在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间，此时，水吸收的热量______（选填“大于”或“小于”或“等于”）食用油吸收的热量． （3）实验表明，_______（选填“水”或“食用油”）吸热的能力更强．五、计算题．（23题9分，24题6分，共15分） 23.将20Kg 的水从20℃加热到70℃．求：（1）水需要吸收的热量(C 水=4.2×103J/（kg•℃）)（2）提供这些热量，需要完全燃烧焦碳的质量（q 焦碳=3.0×107J/kg ）．24. 如图，灯L 1 两端的电压U 1=2V ，电流为I 1=0.3A 灯L 2 两端的电压U 2=2.5V 求： （1）电路两端的总电压． （2）通过灯L 2的电流．（解题时要写出必要的串并联电路电流或电压计算式）六、综合能力题(共两题每空2分，共12分)22. 如图所示的实验，是我们在学习分子动理论时做过的一些实验：图a ：浓硫酸铜溶液与清水开始界面十分清晰，几天之后，两种液体混合均匀了； 图b ：玻璃板的下表面接触水面，发现拉力示数大于玻璃板的重力； 图c ：水和酒精充分混合后的总体积小于混合前水和酒精的总体积； 图d ：将红墨水滴入水中，可以看到它在水中扩散开来；图e ：将两个底面干净、平整的铅块紧压在一起，两个铅块就会结合在一起，下面吊一个较重的物体也不会将它们拉开．（1）图_____和图_____两个实验形成实验实验表明：分子在 永不停息的做无规则运动 （2）图b 和图_____两个实验形成实验现象的原因相同，实验表明：分子之间存在____ （3）图c 实验是_______现象,实验表明，分子之间存在______物质 质量/g 初始温度/℃ 加热时间/min 最后温度/℃ 水 60 20 6 45 食用油6020668。
2017-2018年度上学期物理九年级期中考试试题
清溪晨光学校中学部2017—2018学年度第一学期期中考试九年级物理试卷一、单项选择题（本大题25小题，每题2分，共计50分） 1.下面事例中，通过热传递方式改变物体内能的是（ ）A 、双手相互摩擦，手会变暖和B 、用热水袋捂手，手会变暖和C 、反复弯折铁丝，弯折处变热D 、气缸内气体被压缩，温度升高2.关于热现象，下列说法正确的是（ ）A 、物体温度越低，分子运动越剧烈B 、温度越高的物体含有的热量越多C 、水沸腾时要吸收热量，温度保持不变D 、用冷水给滚烫的牛奶降温是用做功的方式改变内能3.在进行如图所示的实验或有关装置工作时,由机械能转化为内能的是( )A. B.电风扇 C.电暖炉D.4.水的比热容较大，人们往往利用它的这一特性为生活、生产服务，下列事例中与它的这一特性无关的是（ ）A 、让流动的热水流过散热器取暖B 、冬季，晚上向稻田里灌水，以防冻坏秧苗C 、汽车发动机用循环水冷却D 、在较大的河流上建水电站，用水发电 5.摩托车上的热机工作时提供动力的是（ ）A 、吸气冲程B 、压缩冲程C 、做功冲程D 、排气冲程 6.如图所示，光滑斜面，沿斜面AB 和AC 分别将同一重物从它们的底部拉到顶部，所需拉力分别为F1和F2，拉力所做的功分别为W1和W2，则（）A 、W1 > W2B 、W1 > W2C 、W1 = W2D 、无法确定 7、两个带电体接触后都不带电了，说明它们原来带的电是（ ）A 、同种电荷B 、异种电荷C 、等量同种电荷D 、等量异种电荷8、实验室里常常用验电器来检验物体是否带电，用被丝绸摩擦过的玻璃棒接触验电器的金属球，可发现验电器的两片金属箔会因排斥而张开，对这一现象理解正确的是（）A 、金属箔带正电，金属球不带电B 、金属箔和金属球都带正电C 、金属箔带正电，金属球带负电D 、金属箔和金属球都带负电10、普通的铅笔是由石墨、木材、金属橡皮制成的,通常情况下属于绝缘体的是( )A 、 石墨 金属B 、 石墨 橡皮C 、 木材 金属D 、 木材 橡皮 11、两个相同的验电器A 和B,A 带正电,B 不带电,用金属棒把A 、B 连接起来后如图,则( )A 、中正电荷通过棒流向B,B 带正电荷 B 、B 中负电荷通过棒流向A,B 带正电荷C 、棒中有持续电流从A 流向B,使B 张角增大D 、棒中有持续电流从B 流向A,使A 张角先减小,后增大12、某同学做实验时,如图连接电路,闭合开关后,灯泡正常发光,但电流表指针不动,电压表读数正常,那么有可能是( )班级____________________姓名__________________考号_______________________ _______________________________密_________________封______________________线_____________________________________________ _________________________________________________________________________________________________________________________A. 电流表已被烧坏,致使电路不通B. 电流表完好,但未与导线接牢C. 灯L 的灯座接线处短路D. 电流表接线处碰线(电流表被短路)13、为了生活方便，卧室里的同一个照明灯通常用两个开关控制。
香坊区2017-2018学年度上学期学期期末调研测试九年级物理试卷
香坊区2017—2018学年度上学期教育质量综合评价学业发展水平监测物理试卷（九年级）16.下列实验仪器中，能直接测量电功的仪表是( )A. 电流表B. 电压表C. 验电器D. 电能表17.下列说法正确的是( )A. 铜是磁性材料B. 玻璃在常温下是绝缘体C. 燃料质量越大，热值越大D. 导体两端电压越大，电流越大18.如图所示的电路中，正确的是( )19.下面是汽油机四个工作冲程的示意图，其中是压缩冲程的是( )20.手电筒的构造如图所示，电源为两节干电池，下列说法正确的是( )A. 按键相当于开关B. 弹簧为绝缘体C. 灯泡发光时，两端电压为4VD. 灯泡发光时，电能转化为化学能21.如图所示电路，下列分析正确的是( )A.只闭合S1时，L2发光、L1不发光，A2测L2电流B.只闭合S2时，L1发光、L2不发光，A1测L1电流C.闭合S1、S2时，L1、L2并联，A2测L2电流D.闭合S1、S2时，L1、L2串联，A1、A2示数相等22.电风扇通电时扇叶会飞速转动，下列各图与其工作原理相同的是( )23.如图中“＋”、“－” 分别表示电表的正负接线柱，可以测量R消耗的电功率的电路图是( )24.如图是伏安法测量小灯泡电阻、电功率的实验电路图.小灯泡正常工作时，滑片P 的位置和两电表的示数如图所示，则下列说法中不正确的是( )A.在连接电路时，应将开关断开，并将变阻器阻值调至最大值B.如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率C.如果将滑片P向a端滑动，则电压表的示数将变大D.小灯泡的额定功率为0.78W，此时电阻约为8.67Ω25.如图所示，是“暖手宝”加热过程中所产生的电热与时间的关系，由此可知该“暖手宝”加热功率约为( )A. 2400WB. 400WC. 40WD. 24W26.甲、乙两灯并联工作时，甲比乙灯亮，说法正确的是( )A. 甲灯灯丝电阻一定比乙灯的大B. 甲灯两端的电压一定比乙灯的大C. 通过甲灯的电流一定比乙灯的小D. 甲灯的实际功率一定比乙灯的大27.小东设计了具有保温和加热功能的电饭煲的模拟电路，如图所示(R1＞R2)，其中保温状态和加热状态电功率都最小的电路是( )36.钻木取火是通过(选填“做功”或“热传递”)的方式把机械能转化为内能的.桃花香气袭人、飘香万里，这属于现象.37.四冲程汽油机工作时，将内能转化为机械能的冲程是冲程；靠飞轮的动能来完成的其余冲程有.38.教室里的各盏照明灯之间是联的，当教室里多开一盏照明灯时，干路上的电流大小将.(选填“变大”、“不变”或“变小”)39.电水壶利用了电流的效应，发热元件是一个阻值为48.4Ω 的电阻.当发热元件两端的电压为220V 时，该电水壶的电功率为W.40.如图为“探究产生感应电流的条件”的实验装置，让导体ab 在磁场中(选填“水平方向左右”或“竖直方向上下”)运动从而产生感应电流，在这种现象中，能量的转化是.41.小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图所示.电路中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N 之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体有关.42.如图所示，电源电压不变，R1 为定值电阻，开关S 闭合后，滑动变阻器滑片向右移动时，电流表的示数，电压表示数与电流表示数之比.(选填“变大”、“ 变小” 或“不变”)第40题图第41题图第42题图43.探究“电流与电压、电阻关系” 的实验时，小红和小东设计了甲、乙二种方案(如图)来探究“电流与电压的关系”.你认为图甲和图乙两种方案中可行的是，理由是:.44.如果加在定值电阻两端的电压从8V 增加到10V 时，通过电阻的电流相应变化了0.2A，则该定值电阻的阻值Ω，其消耗的电功率的变化量是W.45.电阻R1＝3Ω，R2＝4Ω，若将它们串联在电路中，则在相同时间内消耗的电能之比W1︰W2＝；若将它们并联，则在相同时间内产生的热量之比Q1︰Q2＝.46.在图的圆圈中填上适当的电表符号,使之成为正确的电路图.第46题图第47题图47.如图是条形磁体的磁感线分布，图中E、F、P、Q 四点，磁场最强的是点，请在P 点画出该点的磁场方向.48.(5分)学习比热容知识后，小方和小东用相同的实验装置，验证水比煤油的吸热能力强.⑴本实验需要用到天平这一测量工具，目的是.⑵加热5min，水吸收的热量(选填“大于”、“小于”或“等于” )煤油吸收的热量.⑶根据实验数据，小方和小东分别画出了水和煤油的温度和加热时间的图像A 和图像B，在A、3B 图像中能合理反映该实验结果是 (选填“A”、“B”).由图像可知：煤油的比热容是J/(kg·℃)，在加热到第 10min 时，水的温度是℃.[c 水＝4.2×103J/(kg·℃)]49.(5 分)探究“电功率与电流、电压关系”实验时，选择的小灯泡是种类相同、规格不同的 L 1“ 2.5V 0.3A”、L 2“ 3.8V 0.3A” ，其他器材如图所示.⑴请你说明“可以通过灯泡的亮度判断电功率的大小”的理由.⑵红设计图甲所示的实验方案，她能够探究的问题是 .⑶小东设计如图乙所示的方案进行实验，把实验证据填入下面的表格中请你写出分析证据得出结论的过程.50.(6分)在做“测量小灯泡电阻”的实验时，小东设计了如图所示甲的电路，其中电源电压3V ，小灯 泡标 有2.5V ，有两个滑动变阻器 R 1“10Ω 1A”、 R 2“20Ω 2A”可选择使用. ⑴请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整.⑵接电路时，选择了 R 1“10Ω 1A”，正确连接电路后，闭合开关前，应将滑片 P 置于 (选填“A”或“ B”)端.闭合开关 S ，改变滑片P 的位置，小东发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是 .排除故障后，继续实验，他把实验数据填入下表中.其中第2次实验时电流表表盘如图丙，此时电路中的电流为A.4⑶分析了小东的实验数据，老师认为有一组数据是收集不到的，请你写出他判断的理由.⑷在老师的指导下，小东对实验进行改正，并继续实验，他发现在收集上表中的第1、2 组实验数据时，小灯泡几乎不亮.请你指出产生这种现象的原因.51.(6分)小东家有一台双层电烤箱.其工作原理电路如图所示，S为总开关，S1和S2为两个温控开关，R1和R2为上、下两层的加热电阻，上、下层同时加热时额定功率为1600W，其中R1＝3R2，U＝220V.⑴电烤箱上、下两层同时正常工作时，R1消耗的电功率是多少？正常工作时，通过R1的电流是多少？(计算结果保留一位小数)⑵R⑶做晚饭时，妈妈总感觉烤熟同种质量相等的食物，所用时间比在其他时段要长.于是，小东在妈妈做晚饭时，用家中的电能表(如图)和秒表进行测量.他关闭家中其他用电器，仅让电烤箱单独工作(上、下层同时加热)30s，电能表转盘转过了32r.请你根据小东测量数据，通过计算说明妈妈的感觉是否可靠？5。
2016-2017学年上海市九年级(上)期中物理冲刺卷及答案
干个不同的实心圆锥体竖直放在同一水平面上，如图所示，进行了多次实验，利
用仪器测量得到圆锥体对水平面的压强及有关数据记录在表一、表二、表三中．
表一 ρ甲=3.6×103 千克/ 表二 ρ乙=3.0×103 千克/ 表三 ρ丙=2.4×103 千克/
米3
米3
米3
实 物高 顶 压 实 物高 顶 压 实 物高 顶 压
A．F 甲可能等于 F 乙 B．F 甲一定大于 F 乙 C．F 甲一定小于 F 乙 D．F 甲可能大于 F 乙 5．（3 分）如图所示电路中，电源电压保持不变，电阻 R、小灯 L 可能出现了故 障，闭合电键 S，灯 L 不亮，且两电表指针位置均未改变，现用一个完好的电阻 R′替换电阻 R，替换后，灯 L 仍不亮，则（ ）
参考答案与试题解析
一、选择题 1．（3 分）（2016•虹口区三模）如图所示，底面积不同的圆柱形容器 A 和 B 分别 盛有两种不同液体，液体对两容器底部的压强相等．若在两容器中分别放入同一 小球后，小球均漂浮在液面上，此时液体对各自容器底部的压强 pA、pB 的关系 （）
A．一定是 pA＜pB B．一定是 pA=pB C．一定是 pA＞pB D．可能是 pA＞pB 【分析】首先根据 p=ρ液 gh 得出两种液体的密度关系，然后根据物体漂浮，浮力 等于重力判断两小球所受浮力大小，根据阿基米德原理比较排开液体体积的大
故选 D．
第 8页（共 29页）
【点评】此题考查压强的大小比较，阿基米德原理，根据阿基米德原理比较小球 排开液体体积的大小，并结合图示判断两容器内液面上升的高度大小是解答此题 的关键．
2．（3 分）（2016•松江区三模）如图所示，盛有液体甲的轻质圆柱形容器和均匀 圆柱体乙放置在水平地面上，甲、乙对地面压强相等．现从容器中抽出部分甲并 沿水平方向切去部分乙后，甲、乙剩余部分的体积相等．若甲、乙减少的质量分 别为 m 甲、m 乙，则（ ）
江苏省丹阳市第三中学2017届九年级上学期期中考试物理试卷
2016-2017学年第一学期九年级物理期中试卷一、选择题（本题共12小题，每题2分，共24分）1．如图所示，下列工具中属于费力杠杆的是A．B．C．D．2．下列说法中正确的是A．机械效率越高，机械做功一定越快 B．做功越多的机械，机械效率一定越高C．功率越大的机械做功一定越多 D．做功越快的机械，功率一定越大3．下列生活实例中，属于机械能转化为内能的是A．冬天，人站在阳光下感到暖和 B．在炉子上烧水，水温升高C．爆竹点燃后腾空而起 D．反复弯折铁丝，铁丝温度升高4．关于内能、温度、热量三者的关系，下列说法正确的是A．物体温度升高，内能增加 B．物体温度升高，一定吸收了热量C．物体温度不变，没有吸热和放热 D．物体吸收热量，温度一定升高5．速度是表示物体运动快慢的物理量，它是用路程和时间的比值来定义的，下列物理量所采用的定义方法与速度不一样的是A．比热容 B．功率 C．热值 D．功6．下列事实中最能说明物质吸收热量跟物质种类有关的是A．体积相同的两杯水温度都升高10℃，它们吸收的热量相同B．体积相等的水和煤油温度都升高10℃，它们吸收的热量不相同C．质量相等的两块钢温度分别升高5℃和10℃，它们吸收的热量不相同D．质量相等的水和铜温度都升高10℃，它们吸收的热量不相同7．2008年4月19日,俄“联盟”号飞船返回舱着陆时出现严重错误,返回舱进入地球大气层后,朝地面飞行的前端不是隔热罩,而是舱门和天线,导致舱门被烧焦,天线遭焚毁,宇航员的生命受到严重威胁。
在这一过程中,返回舱能量转化的方式是A．重力势能→动能→内能 B.动能→重力势能→内能C．内能→重力势能→动能 D.内能→动能→重力势能8．如图所示四种情景中，人对物体没有做功的是9．如图所示，用始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，阻力G的力臂与动力F的变化分别是A．变大、变小B．变大、变大C．变小、变大D．变小、变小10．如图所示，电路元件及导线连接均完好，闭合开关S 1、S2，则A．L l不能发光，L2能发光 B．L l能发光，L2不能发光C．L1、L2都能发光 D．L1、L2都不能发光11．如图甲所示，小明用弹簧测力计拉木块，使它沿水平木板匀速直线滑动，图乙是他两次拉动同一木块得到的距离随时间变化的图像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一学期期中质量检测一、选择题（1－16为单项选择题，每小题2分；17－19为多项选择题，每小题3分，全选项对得3分，漏选得2分，只要有一项选错得0分；共41分）1、下列物体中，通常情况下属于绝缘体的是………………………………………（）A．铁丝 B．人体 C．铅笔芯 D．塑料尺2、下列的民谚、俗语和诗词中，能够用分子动理论来解释的是（）A．潭清疑水浅 B．坐井观天，所见甚少C．墙内开花墙外香 D．余音绕粱，三日不绝3、如图1为宾馆房间取电房卡．将房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路元件中的………………………（）A.电源B.开关C.电阻D.导线4、甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，则………………………（）A．甲、乙两球一定带同种电荷 B．甲、乙两球一定带异种电荷C．乙、丙两球一定带异种电荷 D．乙、丙两球一定带同种电5、用同种材料制成两段长度相等、横截面积不同的圆柱形导体，A比B的横截面积大，如图2所示，将它们串联在电路中，通过的电流关系是…（）A． I A＞I B B． I A＜I B C．I A=I B D．无法确定6、若能研制出常温下的超导体，则可以用它制作………（）A．家用保险丝B．远距离输电导线C．电炉的电阻丝 D．白炽灯泡的灯丝7、下列有关热机效率、燃料热值、物体内能的说法中，正确的是…………………（）A．热机所用燃料的热值越大，效率越高B．热机所用燃料的化学能转化成的内能越多，效率越高C．物体的内能越大，温度越高D．摩擦生热是利用做功的方式来增加物体的内能8、下列关于电流、电压、电阻的关系说法正确的是…………………………………（）A．物理学家安培得出了导体中电流与其两端电压成正比，与导体的电阻成反比B．家庭电路中的电压是36VC．导体中有电流，导体才能有电阻；电阻大的电路中电流一定小D．电阻是导体本身的一种性质，与电压、电阻无关9、如图3所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是……………………………（）A．电压表的示数为2V B．电压表的示数为4VC．电压表的示数为6V D．电压表的示数为10V10、如图4所示的电路中a、b是电表，闭合开关要使电灯发光，则…………………………………………………………………（）A．a、b都是电流表 B．a、b都是电压表C．a是电流表，b是电压表 D．a是电压表，b是电流表11、如图5所示，是由微颗粒（1﹣50nm ）制备得到新型防菌“纳米纸”．在“纳米纸”的表面细菌无法停留且油水不沾．下列判断正确的是（ ）A ．组成“纳米纸”的分子间没有间隙B ．油与“纳米纸”分子间有斥力没有引力C ．“纳米纸”可阻止细菌分子无规则运动D ．油分子间引力使纸面上的油汇集成小油珠12、如图6所示的电路中，电源两端的电压保持不变，当开关S 闭合后，灯L 不发光，电压表指针有明显偏转。
若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（ ）A ．灯L 短路B ．灯L 断路C ．滑动变阻器R 2断路D ．定值电阻R 1断路13、击剑比赛中，当甲方运动员的剑（图7中用“S 甲”表示）击中乙方的导电服时，电路导通，乙方指示灯L 乙亮，同理，乙方剑击中甲方，灯L 甲亮．下面能反映这种原理的电路是……………………………………………………………………………………（ ）14、如图8甲所示，在一个电阻均匀的正方形金属线框有A 、B 、C 、D 四点．现把A 、D 两点接入如图8乙所示的电路两端，电源电压保持不变，电流表示数为I 0，当换接A 、C 两点接入MN 两端时，电流表的示数应为……………（ ）A ．34I 0B ．43I 0C ．I 0D ．32I 0 15、如图是电子身高测量仪． R 0是定值电阻，R 是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是…………（ ）16、如图10，已知电流表的量程为0～0.6A ，电压表的量程为0～3V ，定值电阻R 1的阻值为10Ω，滑动变阻器R 2的最大阻值为50Ω，电源电压为6V ．开关S 闭合后，在滑动变阻器滑片滑动的过程中，保证电流表、电压表不被烧坏的条件是…………（ ）A ．电压表最小示数是1VB ．滑动变阻器滑片允许滑到最左端C ．电路中允许通过的最大电流是0.6AD ．滑动变阻器滑片移动的过程中，电流表先达到最大量程17、如图11所示的实验，下列说法正确的是………………（ ）A.这个实验的过程中机械能转化为内能B.这个实验说明物体内能可以对外做功C.在这个实验的过程中内能转化为机械能D.这个实验基本反映出了热机的工作过程18、石墨烯又称单层墨，它由一层碳原子组成，具有许多奇特的属性：极强的拉力、优良的导电性和导热性、硬度最大、熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料．根据石墨烯的特性，你认为石墨烯能用来制成……………………（）A．高压输电线B．坚韧的防弹衣 C．发光二极管D．保温隔热材料19、如图12所示电路，下列分析正确的是（）A．只闭合s1时，L1发光、L2不发光，A1测L1电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合s1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等二、填空题（每空1分，共29分）20、用干燥的丝绸摩擦玻璃棒后，玻璃棒能吸引轻小物体，则说明玻璃棒；此轻小物体（选填“肯定”或“可能”）是带电体，用塑料梳子梳干燥头发时，头发常会随梳子“飘”起来，为防止这种现象的发生，简易的方法是。
21、放学后，琳琳跨进家门就闻见香喷喷的鸡汤味，看见女儿回家，妈妈急忙端上鸡汤，因汤钵太烫，妈妈放下动作稍快，洒了些在桌上……“闻见鸡汤的香味”是现象；“汤钵烫手”是汤钵和手之间发生了，使手的内能，温度升高。
22、图13是滑动变阻器的结构示意图。
若将Ａ、Ｄ接入电路中，滑片P向端移动时，接入电路中的电阻减小；将和接入电路，也能达到改变电阻大小的效果。
23、我国北方用“暖气”取暖，为了提高取暖效果，“暖气”通常安装在窗户的（填“上方”或“下方”）；“暖气”通常用水作为介质，是因为水的较大。
24、导体两端电压为10V时，其中的电流是0.5A，此其电阻是Ω．若导体两端的电压降到1V，导体的电阻是Ω。
25、一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应联一个Ω的电阻。
=R2=R3。
某26、如图14所示的电路中，电源电压为6V且不变，R同学误将一电流表并联在R1两端，闭合开关后，电流表示数为0.5A，则R1= Ω。
发现错误后，该同学将图中的电流表换成了电压表，则此时电压表的示数是 V。
此时电路的总电阻为Ω。
27、电阻的规格分别为“6V 0.2A”和“3V 0.3A”，将它们串联后接入电路，其总电压不能超过V；将它们并联后接入电路，其总电流不能超过A．28、某物理科技小组设计了汽车有害尾气排放检测电路，如图15甲所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图15乙所示，R0为定值电阻，电源电压恒定不变。
当有害尾气浓度β增大时，气敏电阻R的阻值将，电压表的示数将（选填“变大”、“变小”或“不变”）。
定值电阻R0的作用是。
29、如图16甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图16乙所示，则电源电压为V，R1的阻值为Ω。
30、图17是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b 分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线（填“a”或“b”）流入电流表，其示数是 A．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“”的接线柱相连，b与标有“”的接线柱相连。
三、作图题（每图3分，共6分）31、（1）图18甲是楼梯照明灯的模拟电路．它的要求是，在楼梯的上下两端都能对灯进行控制．请在图上补画连接导线，使之符合这一要求。
（2）根据图18乙所示的实物连接图，在右侧方框处画出电路图．四、实验与探究题（每空1分，共27分）32、将学校实验室常用的电压表接入电路时，应先用量程试触，若电压表示数小于时，再改用电压表的量程。
测电压时，如果发现表的指针向左偏，原因是。
33、如图19为“探究影响导体电阻大小的因素”的实验电路图，A、B之间接电阻．（1）本实验通过观察比较电阻的大小．（2）小明发现手边只有一根较长的电阻丝，他可以探究导体的电阻是否与导体的和有关．34、为了比较水和煤油的吸热能力，江涛用两个相同的装置做了如图20所示的实验．（1）在两个相同的烧杯中应加入初温相同、的水和煤油；（2）实验中搅拌器的作用是：使液体；用相同酒精灯加热的目的是：使水和煤油在相同时间内。
（3）实验中发现煤油的温度比水的温度升高得（选填“快”或“慢”），这表明吸热本领更强．35、我们知道导体都能导电，那么导体对电流是否有阻碍作用呢？不同导体导电本领一样吗?怎样衡量导体的导电本领呢?小明设计了如图l2所示的电路来回答上面的问题。
(1)小明先后将a、b两根不同的合金丝接入电路中，这样做的目的是改变电路中的。
实验中，将a换成b后，应调节滑动变阻器，使电压表的示数与接a时的示数__________，分别观察先后接a和b后电流表的示数，结果发现其示数，说明导体对电流__________阻碍作用；把不同的合金丝接入电路后，观察到_______大小不同，还说明不同导体导电的本领是__________的。
(2)为进一步研究导体的导电本领，小明又先后将a、b两根不同的合金丝接入电路，并改________的；对不同合金丝，其两端的电压与电流的比是__________的。
于是，我们就用电压与电流的比来衡量导体的导电本领。
36、在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。
小明在实验时连接的电路如图22甲所示。
（1）在探究“电流与电压的关系”实验中：①闭合开关前，要将滑动变阻器滑片移至（填“A”或“B”）端；电路中滑动变阻器起到保护电路元件安全和的作用；②闭合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为零，电压表示数约为3V，此时，电路出现的故障可能是；小明排除故障后继续实验。
（2）在探究“电流与电阻的关系”实验中：①电路中滑动变阻器起到保护电路元件安全和的作用；②小明先将R﹦10Ω的电阻接入，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V，记下电流表示数；接着在滑动变阻器的滑片位置不变，把R换为15Ω的电阻时，应向（填“A”或“B”）方向移动滑动变阻器的滑片P，才能使电压表示数为2.5V，同时记下电流表的示数；③根据多次测量数据描绘出电流随电阻变化的曲线如图22乙所示，小明由图像得出的结论是：。
