钢结构材料尺寸允许偏差

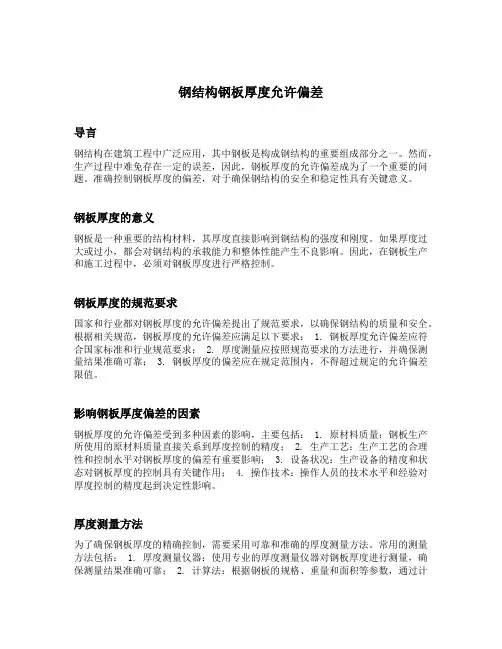

钢结构钢板厚度允许偏差
钢结构钢板厚度允许偏差导言钢结构在建筑工程中广泛应用，其中钢板是构成钢结构的重要组成部分之一。
然而，生产过程中难免存在一定的误差，因此，钢板厚度的允许偏差成为了一个重要的问题。
准确控制钢板厚度的偏差，对于确保钢结构的安全和稳定性具有关键意义。
钢板厚度的意义钢板是一种重要的结构材料，其厚度直接影响到钢结构的强度和刚度。
如果厚度过大或过小，都会对钢结构的承载能力和整体性能产生不良影响。
因此，在钢板生产和施工过程中，必须对钢板厚度进行严格控制。
钢板厚度的规范要求国家和行业都对钢板厚度的允许偏差提出了规范要求，以确保钢结构的质量和安全。
根据相关规范，钢板厚度的允许偏差应满足以下要求： 1. 钢板厚度允许偏差应符合国家标准和行业规范要求； 2. 厚度测量应按照规范要求的方法进行，并确保测量结果准确可靠； 3. 钢板厚度的偏差应在规定范围内，不得超过规定的允许偏差限值。
影响钢板厚度偏差的因素钢板厚度的允许偏差受到多种因素的影响，主要包括： 1. 原材料质量：钢板生产所使用的原材料质量直接关系到厚度控制的精度； 2. 生产工艺：生产工艺的合理性和控制水平对钢板厚度的偏差有重要影响； 3. 设备状况：生产设备的精度和状态对钢板厚度的控制具有关键作用； 4. 操作技术：操作人员的技术水平和经验对厚度控制的精度起到决定性影响。
厚度测量方法为了确保钢板厚度的精确控制，需要采用可靠和准确的厚度测量方法。
常用的测量方法包括： 1. 厚度测量仪器：使用专业的厚度测量仪器对钢板厚度进行测量，确保测量结果准确可靠； 2. 计算法：根据钢板的规格、重量和面积等参数，通过计算得到钢板的厚度； 3. 对比法：将待测钢板与已知标准板进行对比，根据差值确定钢板的厚度。
钢板厚度的允许偏差控制方法为了控制钢板厚度的允许偏差，可以采取以下措施： 1. 具备先进的生产设备：采用高精度的生产设备，提高厚度控制的精度和稳定性； 2. 严格控制原材料质量：选用质量可靠的原材料，建立高质量原材料库； 3. 完善的生产工艺：优化生产工艺流程，提高钢板厚度控制的稳定性； 4. 增强操作人员的技术水平：培训操作人员，提高其技术水平和操作经验。
钢结构公差标准
钢结构公差标准钢结构公差是指所制作的钢结构工程的尺寸、形状和位置与设计尺寸、形状和位置之间的偏差。
钢结构公差的控制是保障工程质量和安全的重要环节。
以下是钢结构公差标准的相关参考内容。
1. 基本概念和术语：- 平面尺寸：指基准面上元件与构件之间的直线距离或曲线距离。
- 垂直度：指两个或多个构件轴线或基准面之间的垂直差异。
- 平直度：指构件表面或曲面轮廓与基准面之间的偏差。
- 长度偏差：指构件实际长度与设计长度之间的差异。
- 位置偏差：指构件中心线与设计中心线之间的偏差。
- 角度误差：指构件或构件之间角度差的不一致性。
- 偏差公差：指允许的偏差范围，通常用正负偏差值表示。
2. 钢结构公差标准的分类：- 施工公差：钢结构制作和安装过程中可容许的偏差范围，包括平面尺寸、垂直度、平直度等。
- 设计公差：根据工程要求和钢结构的使用性能，制定的允许范围。
- 基准公差：指用来控制构件位置和尺寸偏差的基准线、面。
3. 具体公差标准：- GB/T 709-2006《钢板及钢带尺寸、形状、重量和允许偏差》：详细描述了钢板和钢带的尺寸允许差和形状允许差。
- GB/T 706-2016《热轧型钢》：规定了各种型号热轧型钢的准尺寸、外形尺寸、质量和允许偏差。
- GB/T 9787-2008《工字形、槽钢、等边角钢、不等边角钢和钢板桩》：对不同形状的钢材的准尺寸、外形尺寸、质量和允许偏差进行了规定。
- JGJ82-2011《建筑钢结构工程验收规范》：规定了建筑钢结构工程的验收标准，包括公差要求。
4. 控制钢结构公差的方法：- 钢结构设计师应合理选择结构形式、尺寸及标高，避免过大或过小的构件尺寸。
- 在钢结构工程的制作和安装过程中，应采用先进的数字化技术和精确的设备，如数控切割、自动焊接等，以提高加工精度。
- 在钢结构施工之前，应进行材料检验，确保所使用的钢材符合设计要求。
- 每个构件在制作前都应制订详细的加工工艺和工序，严格按照要求进行制作和安装。

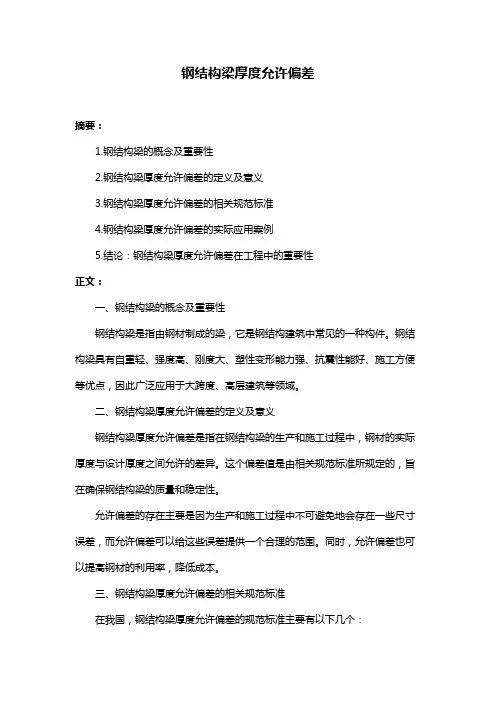

钢结构梁厚度允许偏差
钢结构梁厚度允许偏差摘要：1.钢结构梁的概念及重要性2.钢结构梁厚度允许偏差的定义及意义3.钢结构梁厚度允许偏差的相关规范标准4.钢结构梁厚度允许偏差的实际应用案例5.结论：钢结构梁厚度允许偏差在工程中的重要性正文：一、钢结构梁的概念及重要性钢结构梁是指由钢材制成的梁，它是钢结构建筑中常见的一种构件。
钢结构梁具有自重轻、强度高、刚度大、塑性变形能力强、抗震性能好、施工方便等优点，因此广泛应用于大跨度、高层建筑等领域。
二、钢结构梁厚度允许偏差的定义及意义钢结构梁厚度允许偏差是指在钢结构梁的生产和施工过程中，钢材的实际厚度与设计厚度之间允许的差异。
这个偏差值是由相关规范标准所规定的，旨在确保钢结构梁的质量和稳定性。
允许偏差的存在主要是因为生产和施工过程中不可避免地会存在一些尺寸误差，而允许偏差可以给这些误差提供一个合理的范围。
同时，允许偏差也可以提高钢材的利用率，降低成本。
三、钢结构梁厚度允许偏差的相关规范标准在我国，钢结构梁厚度允许偏差的规范标准主要有以下几个：1.GB700-2006《碳素结构钢》：这个标准规定了碳素结构钢的厚度允许偏差，对钢结构梁的厚度偏差有重要指导意义。
2.GB50205-95《钢结构工程施工及验收规范》：这个标准对钢结构梁的施工和验收提出了具体的要求，包括钢材厚度允许偏差值等。
3.GB50205-2001《钢结构工程质量验收规范》：这个标准对钢结构梁的质量验收提出了更高的要求，包括钢材厚度允许偏差值等。
四、钢结构梁厚度允许偏差的实际应用案例在某大型钢结构建筑项目中，钢结构梁的设计厚度为10mm。
根据相关规范，该梁的厚度允许偏差为-0.5mm 至0mm。
这意味着，在实际生产和施工过程中，钢材的厚度可以在9.5mm 至10mm 之间波动，只要在这个范围内，就可以认为是合格的。
五、结论：钢结构梁厚度允许偏差在工程中的重要性钢结构梁厚度允许偏差在工程中具有重要意义，它可以为钢材生产和施工过程中的尺寸误差提供一个合理的范围，确保钢结构梁的质量和稳定性。
钢构件允许偏差
钢构件允许偏差钢结构是现代建筑中常见的一种结构形式，具有承载能力强、抗震性能好等优点。
然而，在钢结构的制造和安装过程中，难免会存在一定的偏差。
本文将围绕钢构件允许偏差展开讨论，探讨其原因、影响以及相关控制措施。
一、钢构件偏差的原因1. 材料本身的偏差：钢材在生产过程中，由于材质、温度、机械力等因素的影响，难免会出现一定的偏差，如尺寸偏差、几何形状偏差等。
2. 制造和加工误差：钢构件的制造和加工过程中，操作、设备、工艺等方面的不精确性也会导致偏差的产生，如焊接、切割、钻孔等工艺的误差。
3. 运输和安装过程中的偏差：钢构件在运输和安装过程中，可能会受到振动、碰撞等外力的作用，导致构件的位置、形状产生偏差。
二、钢构件偏差的影响1. 结构的稳定性：钢构件的偏差会影响整个结构的稳定性，使得结构承载能力下降，甚至可能引发安全事故。
2. 施工精度：钢构件偏差会对后续的施工工艺产生影响，如安装玻璃幕墙、钢板覆盖等，需要考虑构件的偏差，以确保施工精度。
3. 美观效果：钢结构在很多建筑中起到装饰作用，偏差会导致结构的不平整、不规则，影响建筑的美观效果。
三、钢构件偏差的控制措施1. 加强质量管理：钢构件的制造和加工过程中，应加强质量管理，确保操作规范、设备准确、工艺合理，降低制造误差和加工误差。
2. 运输和安装过程控制：在钢构件运输和安装过程中，应注意减少外力对构件的影响，采取防护措施，如缓冲装置、固定设施等，以减小运输和安装过程中的偏差。
3. 检测和调整：在钢构件的制造、运输和安装过程中，应定期进行检测，发现偏差及时调整，确保构件的准确性。
4. 设计优化：在钢结构的设计阶段，应考虑偏差的允许范围，合理设置构件尺寸和连接方式，提高整体结构的容错能力。
总结钢构件允许偏差是钢结构制造和安装过程中的常见问题，其原因包括材料本身的偏差、制造和加工误差以及运输和安装过程中的偏差。
这些偏差可能会影响结构的稳定性、施工精度和美观效果。
钢结构加工施工误差标准
钢结构加工及施工误差标准
一、构件连接处螺栓孔加工误差值标准
C级螺栓孔的允许偏差（mm）
螺栓孔孔距的允许偏差（mm）
二、焊接型钢误差值标准
焊接H型钢的允许偏差（mm)
焊接连接制作组装的允许偏差(mm）
三、钢构件的外形尺寸
单层钢柱的外形尺寸允许偏差（mm）
焊接实腹钢梁外形尺寸允许偏差(mm）
钢管外形尺寸允许偏差(mm)
四、安装误差值标准
支承面、地脚螺栓（锚栓）的允许偏差（mm)
钢柱安装的允许偏差（mm）
桁架、梁及受压杆件垂直度和侧向弯曲矢高的允许偏差(mm）。
钢结构梁厚度允许偏差
钢结构梁厚度允许偏差钢结构梁厚度允许偏差是在建筑设计和施工中一个重要的参数。
它直接影响到钢结构梁的性能和寿命。
本文将详细介绍钢结构梁厚度允许偏差的相关知识，包括影响因素、规范要求以及控制方法。
一、钢结构梁厚度允许偏差概述钢结构梁厚度允许偏差是指在设计和施工过程中，梁的厚度与设计厚度之间允许存在的最大偏差。
这个偏差值是根据国家的相关规范进行规定的，以确保钢结构梁的安全和可靠性。
二、钢结构梁厚度偏差的影响钢结构梁厚度偏差会对梁的承载力、刚度、抗弯性能等产生影响。
过大的偏差可能导致梁的性能下降，甚至引发安全事故。
因此，在设计和施工过程中，控制梁厚度偏差至关重要。
三、规范中的允许偏差数值我国现行规范《钢结构设计规范》（GB 50017-2003）对钢结构梁厚度允许偏差有明确规定。
根据规范，梁的厚度允许偏差分为三个等级，分别为±0.5%、±1%和±2%。
这些等级对应的偏差值取决于梁的设计厚度和使用环境。
四、如何在设计和施工中控制梁厚度偏差1.设计阶段：设计人员应充分考虑梁的材料性能、使用环境等因素，合理选择梁的厚度。
同时，根据规范要求，预留一定的厚度偏差，以确保梁的安全性能。
2.施工阶段：施工人员应严格按照设计图纸和施工规范进行操作。
在施工过程中，加强对梁厚度的检查，确保实际厚度与设计厚度相符。
对于发现的问题，及时采取措施进行整改。
3.验收阶段：验收人员应对钢结构梁的厚度进行严格检查，确保梁的厚度偏差在允许范围内。
对于不符合规范的梁，要求施工单位进行整改。
五、总结钢结构梁厚度允许偏差是设计和施工过程中必须关注的问题。
通过了解影响因素、掌握规范要求，并在设计和施工过程中采取有效控制措施，可以确保钢结构梁的安全性能和使用寿命。
《钢结构工程施工及验收规范》有关规定。
允许偏差符合《钢结构工程施工及验收规范》有关规定。
组立的允许偏差表（mm）类型项目允许偏差焊接钢梁高度±2.0中心偏移±2.0垂直度（△）b/100且不大于2.0本工程设计采用轧制H型钢，型号为HE600A、HE700B、HE700A、HE500A。
但因市场上采购不到设计要求的轧制H型钢，通过设计变更认可，采用焊接H型钢。
1.制作工艺方案确定焊接H型钢制作采用H型钢生产自动流水线，焊接方式采用埋弧焊。
焊接工程师根据施工图中所有焊接接头型式，母材材质、厚度、焊接位置，结合所采用焊接方法，进行综合考虑，按相关焊接工艺评定标准规定，在焊接前进行严格周密的焊接工艺评定试验，将评定报告中的焊接参数作为施焊的指导性文件。
焊工须参加相应资格的焊工考试，合格后方可进行相应资格的焊接作业。
所有参加焊接的焊工必须按照相应的焊接工艺规程的规定进行操作。
在焊接H型钢制作中，关键工序有：下料、组装、焊接、矫正。
特殊工序为焊接。
其制作工艺流程详见下图：焊接H型钢制作工艺流程图。
焊接H型钢制作工艺流程图真正(2008-11-20 08:40:01) 2、原材料矫正钢材在存放、运输、吊装等过程中不当会引起变形，影响到号料的准确性，所以号料前应将变形材料进行矫正。
主要采用机械矫正的方法，如型钢调直机、压力机等设备进行矫正，矫正后的允许偏差见下表：钢材矫正后的允许偏差。
钢材矫正后的允许偏差见下表项目允许偏差局部平面度钢板厚度t≤14 1.5 任意1m内钢板厚度 t＞14 1.03、下料根据图纸尺寸进行钢板排版，排版时预留焊接收缩余量和加工余量，余量为25～30mm；采用数控多头直条切割机进行切割，切割前，检查气源是否充足，割嘴是否畅通；切割过程中，观察火焰是否正常；切割完毕，清除构件表面的毛刺、飞溅、熔渣，并打磨光滑，构件按编码整齐摆放。
对于不够长度的板料，横向拼焊完毕后，再进行纵向切割。
4、切割后的矫正对于翼缘板和腹板经过数控下料后产生的变形，采用火焰矫正的方法进行矫正。
工程施工允许偏差是多少
一、建筑地面工程1. 地面平整度：一般要求地面平整度在3mm以内，局部起伏不应超过5mm。
2. 地面标高：允许偏差一般为±10mm。
3. 地面坡度：允许偏差一般为±0.5%。
二、混凝土结构工程1. 混凝土强度：允许偏差一般为±5%。
2. 混凝土构件尺寸：允许偏差一般为±5mm。
3. 混凝土构件位置：允许偏差一般为±5mm。
三、地基基础工程1. 地基承载力：允许偏差一般为±10%。
2. 基础垫层厚度：允许偏差一般为±10mm。
3. 基础沉降：允许偏差一般为±10mm。
四、砌体结构工程1. 砌体砂浆强度：允许偏差一般为±5%。
2. 砌体尺寸：允许偏差一般为±5mm。
3. 砌体垂直度：允许偏差一般为±1%。
五、装饰装修工程1. 装修面层平整度：允许偏差一般为±3mm。
2. 装修面层垂直度：允许偏差一般为±3mm。
3. 装修面层阴阳角方正度：允许偏差一般为±3mm。
六、建筑电气工程1. 电气线路敷设：允许偏差一般为±5mm。
2. 电气设备安装：允许偏差一般为±5mm。
3. 电气线路敷设间距：允许偏差一般为±10mm。
七、建筑节能工程1. 墙体保温层厚度：允许偏差一般为±5mm。
2. 门窗气密性：允许偏差一般为±5%。
3. 供暖系统热效率：允许偏差一般为±5%。
八、给水排水及采暖工程1. 给水管道安装：允许偏差一般为±5mm。
2. 排水管道安装：允许偏差一般为±5mm。
3. 采暖系统热媒温度：允许偏差一般为±5℃。
九、其他工程1. 钢结构工程：允许偏差一般为±5mm。
2. 通风与空调工程：允许偏差一般为±5mm。
3. 电梯工程：允许偏差一般为±5mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
尺寸允许偏差之袁州冬雪创作热轧钢板和钢带尺寸允许偏差(GB/T709-1988)
钢板的厚度允许偏差
(一)
mm
钢板的厚度允许偏差
(二)
mm
钢板的厚度允许偏差
(三)
mm
切边钢板的宽度允许偏差mm
切边钢带的宽度允许偏差不得超出下列规定
钢带宽
度600∽1000m………………………………………+5mm
>1000m………………………………………+10mm
不切边钢带的宽度允许偏差不得超出下列规定
钢带宽
度≤1000m………………………………………+ 20mm
>1000m………………………………………+30mm
纵剪钢带的宽度允许偏
差
mm
钢板的长度允许偏
差 mm
注:剪切后平整的热轧钢板,其长度偏差允许增加20mm.
冷轧钢板和钢带尺寸允许偏差(GB/T708-1988)
钢板和钢带的宽度允许偏差 mm
钢板和钢带的宽度允许偏
差
mm
纵切钢带分宽度允许偏
差
mm
钢板的长度允许偏差mm
锅炉用钢板允许偏差(GB/T713-1997)
厚度允许偏
差
mm
计算重量的厚度附加
值
mm
注:钢板按实际重量交货时,以钢板的公称厚度加上上表的附加值作为计算重量的实际厚度.
压力容器用钢板允许偏差(GB6654-1996）
厚度允许偏
差
mm
计算重量的厚度附加
值
mm
热轧圆钢直径和方钢边长的允许偏差
(GB/T702-1986) mm
热轧工字钢尺寸允许偏差(GB/T706-1988)
工字钢的高度h、腿宽度b、腰厚度d允许偏差 mm
注:工字钢平均腿厚度的允许偏差为±0.06t.
工字钢的弯腰挠度不该超出0.15d.
工字钢腿的外缘斜度单腿不大于1.5%b,双腿不大于2.5%b.
工字钢腿端外缘钝化不得使直径等于0.18t的圆棒通过.
工字钢按定尺或倍尺长度交货时,其长度允许偏差 mm
热轧槽钢尺寸允许偏差(GB/T707-1988)
槽钢的高度h、腿宽度b、腰厚度d允许偏
差 mm
注：槽钢平均腿厚度的允许偏差为±0.06t.
槽钢的弯腰挠度不该超出0.15d.
槽钢腿的外缘斜度，单腿不大于 1.5％b，双腿不大于2.5％b.
槽钢腿端、肩钝化不得使直径等于0.18t的圆棒通过.
槽钢按定尺或倍尺长度交货时，其长度允许偏差mm
热轧等边角钢尺寸允许偏差（GB/T9787-1988）
等边角钢的边宽度b、边厚度d允许偏
差 mm
注：等边角钢顶端直角允许偏差90°±35’.
等边角钢端边角和顶角钝化不得使直径等于0.18t的圆棒通过.
等边角钢按定尺或倍尺长度交货时，其长度允许偏差：＋50 mm。
