DMX512灯光信号控制线接线方式介绍
DMX512灯光信号控制线接线方式介绍由于DMX512的简单性、可靠性以及灵活性，很快它就成为了将控制器(如照明控制台)与调光器以及雾机、智能灯等特效设备连接起来的主要方法，至今已经发展成为从控制台用标准数字接口控制调光器的方式。
不过DMX512虽超越了模拟系统，但不能完全代替模拟系统。
DMX512在其物理层上使用EIA-485差分信令，并结合一个可变大小、基于包的通信协议。
DMX512不包括自动错误检查和纠正，因此对于危险的应用，例如烟火或舞台操纵的移动，不是一种适当的控制。
错误触发可能是由电磁干扰、静电放电、电缆终止不当、电缆过长或电缆质量不佳造成的。
DMX512接口定义
根据标准定义，同时为了区分传统的音频3芯卡侬接口，定义了5芯卡侬接口，但是近年来3芯卡侬接口也越来越多的应用于DMX512设备上，5pin线序如下：
注意：和传统的音频接口有所不同，Pin2和Pin3的正负刚好相反，且由于Pin 4 和Pin 5 为备用链路即目前没有定义，故通常可以只接
Pin1~3。
DMX512专用线缆及最大传输距离
DMX512控制器以250kbit/s传输差分串行数据，理论上一个总线链路最长可以达到1200米 ( 3900FT)，但这不代表一条线缆最长可以用到1200米，而是加上中继器后最长可达1200米。
传输距离越远，对线材的要求越高，可以在保证特性阻抗为120Ω的前提下进行加粗线缆。
3芯卡侬和5芯卡侬接口都可以采用2芯带屏蔽的双绞线，且线缆务必满足特性阻抗为120Ω，而特性阻抗是最重要的，不匹配的特性阻抗会扭曲数字信号波形、增加误码。
行业中很多工程人员使用普通的麦克风线缆或者RVVP 2×0.752链接，而这两种线缆均为低阻抗，阻抗几乎为50~70 Ω，达不到标准要求的120Ω，会使得大大增加反射，大大缩短传输距离，尤其是在超过50米后，可能出现无法预测和校正的、不规则的、完全或间断不受控制的错误信号，甚至突然停止运行。
使用麦克风线或RVVP线，即使在增加导体
截面积也不能增加特性阻抗，也就是即使更粗的线也无法延长传输距离，所以务必使用专业的DMX512控制线。
需要提醒的是，这根线的外观和外径与麦克风线缆很接近，现场使用时务必看好表面标识“DMX512”，不要用错。
务必注意线缆的特性阻抗等电气指标，特性阻抗非专业人事凭肉眼看外观是看不出的。
DMX512链路及终结电阻
DMX512单个总线网络上不超过32个单元负载(单个设备连接)。
如果超过32个单元负载需要使用分配器通信，扩展出并行网络。
负载链接采用RS485菊花莲，即串联所有的负载。
菊花链
需要提醒的是，最后一组负载，需要链接一个120Ω终结电阻，终结电阻可以使用带有120Ω阻抗的卡侬头，也可以使用小的电阻元件接在卡侬的pin2和pin3上。
虽然通常情况下，没有终结电阻，有的系统也可以正常运行，但是不能保证系统一直正常运行，而不出现闪烁、暂停、随机或非制定的灯光效果。
总结要点：
1、一定要使用专业的DMX512控制线;
2、负载不超过32台;
3、最后一组负载务必使用120Ω终结电阻。
DMX512控制器使用说明
DMX512控制器使用说明1.控制器连线方式:如图所示，该示意图表示DMX512控台所控制的一条分支线路,所有的DMX512信号都是逐级串联控制，这样理论上可以达到无限多个串接，同时DMX512控台输出信号可同时并联驱动5条这样的主线分支,从而灵活应用于各种场合。
注意尽量不要超过5条，否者信号将可能被严重衰减而无法控制，更严重会损坏控台和DMX512控制器.2.拨码开关相关如上图所以，拨码开关为10位，其中1-8位是通道选择，9位为匹配电阻,10位使能接收数据，所有拨码开关都下拨至ON有效.拨码具体含义详细说明:1—8位是通道选择，按照8421加权码累加，故一共可以编码256个通道,1位—-12位——23位——44位——85位—-166位——327位-—648位——128举例说明：DMX512控台对10通道开始控制，那么拨码值就是10-1=9,将第1位和第4位同时拨至ON有效位DMX512控台对45通道开始控制，那么拨码值就是45-1=44将第3位第4位第6位同时拨至ON有效位为什么要将拨码值—1呢?主要是DMX512控台码值为1-256，而DMX512控制器所对应的码值为0—255,所以需要—1进行数据对齐(目前—1对齐是针对该产品而言,其它产品需要根据说明书来配置)。
9位为匹配电阻，10位使能接收数据，让DMX512控制器接收信号时，需要让该2位都拨至ON有效位。
DMX512控制器输出模式控制方式说明：每个DMX512控制器占用4个通道,通道1为模式控制,通道2—4根据模式1不同而不同具体见下表：DMX512控台对10通道开始控制，那么拨码值就是10—1=9，将第1位和第4位同时拨至ON有效位那么，该控制器就占用10—13四个通道，10对应上表通道1功能,11对应上表通道2功能，12对应上表通道3功能,13对应上表通道4功能，那么下一个控制器只能拨码14或是6，否者拨码会有重叠造成控制混乱。
电脑灯光DMX512控制和视频ArKaos VJ播放同步控制的介绍和使用配接_彩绎灯光_百度空间
同时 USB-DMX512转换器输出－－》
接USB-DMX512转换器输入－－》进入电脑控制视频VJ软件操作(VJ软件选DMX控制）
发表评论：
内 容：插入表情▼ 闪光字
取消回复MX512的据说可以连接，但是不知道方法
通过art-net网络控制专业视频软件
连接流程 调光台信号输出-->USB-DMX512转换器输入-->电脑-->视频软件(软件里外部控制硬件选项中选中art-net)
就可以做到调光台控制电脑安装的专业视频软件
(3) 电脑灯光控制软件通过USB-DMX512直接控制现场灯光，同时来控制专业视频VJ软件操作
首先我们在windows xp系统里虚拟一个网络回路 虚拟网络连接回路设置ห้องสมุดไป่ตู้看：
/qwerty16888/blog/item/571974035d4e3a81d43f7c9e.html
现在开始 启动art－net网络客户端软件选好硬件接口
下面是具体的操作配置方法:
首先windows xp系统初次使用的准备工作
说到网络 一般都会想到是不是要插网线或者使用无线网卡与无线路由器来连接不然的话 你的网络连接那 就会是断开连接的状态 这里采用
art-net网络控制其实不会用到你原有的网卡或是无线网卡 下面的过程虽然较多一点 其实很简单
电脑灯光DMX512控制和视频ArKaos VJ播放同步控制的介绍和使用配接_彩绎灯光_空间 用户名: 密码: 登录 注册
彩绎灯光电脑型DMX512灯光控制 网络智能灯光控制 主页博客相册|个人档案 |好友 |i贴吧 查看文章
DMX512灯光控制系统软件使用说明
DMX512 LED灯饰控制系统DMX512 LED灯饰控制系统总览 (1)一、系统组成及功能简介 (1)1．效果设计软件的主要功能 (1)2．DMX512控制器的主要功能 (1)DMX512 LED色彩PC软件使用说明 (2)一、软件安装 (2)二、软件启动及界面介绍 (2)三、灯具编辑 (5)四灯具属性的设置 (6)五、效果设计 (8)六、效果模拟 (9)七、演示效果数据管理 (10)七、使用技巧 (11)DMX512 LED色彩控制器C8000使用说明书 (12)一、控制器的功能及接口 (12)1．DMX512 LED色彩控制器的主要功能如下，使用方法见本说明书的第三部分。
(12)2．控制器的外型如图13所示。
用户使用到的资源包括： (12)3．DMX512 LED色彩控制器的特点 (13)二、安装控制器驱动程序 (13)三、控制器功能使用说明 (16)--------------------------------------2007.10.9----------------------------------------------------------------------------------------------------------------DMX512 LED灯饰控制系统总览一、系统组成及功能简介DMX512 LED灯饰控制系统由演示效果设计软件（在PC机上使用）、主控器和LED灯具陈列组成，系统构架如图1所示。
每个DMX512控制器最多驱动512路对象，对于多于512路控制对象的系统，可以采用多个控制器并联工作，控制器之间通过同步信息进行同步工作。
图1 DMX512灯光系连线统结构图1．效果设计软件的主要功能1)根据规划好的灯具物理布局在计算机中编排灯具，包括灯具的放置位置的确定，灯具分组以及灯具属性的设置；2)设计演示效果：对于同一个灯具布局，用户可以根据需求设计多种演示效果；3)效果仿真：每个效果设计完成后，是否合适，可以用效果仿真功能进行仿真；4)演示效果数据管理：所有设计好的演示效果可以导入数据中进行管理；5)演示效果数据下载：用户从效果库中选择部分效果数据下载到DMX512控制器中。
DMX512协议说明
DMX512协议1.协议简介DMX是Digital MultipleX的缩写,意为多路数字传输。
DMX512 控制协议是美国舞台灯光协会(USITT)于1990年发布的灯光控制器与灯具设备进行数据传输的工业标准,全称是USITT DMX512(1990) ,包括电气特性、数据协议、数据格式等方面的内容。
2.电气特性和物理层2.1.电气特性DMX512采用EIA-485标准。
发送端：逻辑“1”以两线间压差+(2～6)V表示；逻辑“0”以两线间压差为-(2～6)V表示；接收端：A比B高200mv以上即认为是逻辑“1”；A比B低200mv以上即认为是逻辑“0”。
2.2.拓扑结构如图1所示为EIA-485电路拓扑结构，一条EIA-485数据链路包括一个差分线驱动设备(D)和多个差分接收终端(R)。
图1基于485的DMX512拓扑结构2.3.DMX512 端口及数据链路因为是采用485差分信号传输，因此DMX512端口一般采用3针或5针接口，相对应的导线则为1对或2对双绞线，导线同时应采用箔片或编织筛包裹。
XLR 针口分配如下表1所示，其中辅助数据链路可以不用。
表1 DMX512端口信号分配基于EIA-485传输距离理论上可以达到1200m，建议控制在800m以内，若要加长传输距离，则需考虑中继器。
DMX512数据链路的终接方式应消除信号环路和信号反射，否则可能导致正确设计的系统出现误操作。
采用结终端电阻的方式可以消除信号反射，DMX512标准要求，终端电阻应放置在数据+和数据-信号针之间，阻抗范围120Ω+5%~120Ω-10%。
3.数据协议格式及传输DMX512 协议规定数据以数据包的形式通过异步通讯的方式进行传输。
每个数据包由若干数据帧组成, 每帧数据包括1 位低电平起始位、8 位数据位和2 位高电平停止位。
DMX512协议要求数据传输的波特率为250kbps, 亦即每位的传输时间为4us, 每帧数据的传输时间为44us, 它支持多达512 帧数据传输, 每帧数据与相应的控制支路相对应。
DMX512炫彩灯光控制器使用说明书
SC-DMX-2000 DMX512炫彩灯光控制器【使用说明书】REV 1.42009.05.14目录第一章产品简介 (3)1. 1 产品功能简介 (3)1. 2 产品规格 (3)1. 3 主要性能特点 (3)1. 4 产品示意图 (4)1. 5 硬件接线情况说明 (5)第二章产品使用方法 (7)2. 1 IP 地址的设定 (8)2. 2 Net Mask的设定 (9)2. 3 Gateway的设定 (9)2. 4 Mode & ID的设定 (9)2. 5 Online/Offline的设定 (10)第三章联机系统操作 (11)3. 1 组网方式 (11)3. 2 判断网络状况 (11)第四章对MMC/SD卡的操作 (12)4. 1 MMC/SD卡格式化 (12)4. 2 场景文件的拷入与修改 (12)第五章机械尺寸与安装 (13)第六章故障排除及维护 (14)2第一章产品简介1. 1 产品功能简介SC-DMX-2000 DMX512炫彩灯光控制器：SC-DMX-2000 DMX512炫彩灯光控制器主要应用于以LED为光源的建筑景观和商业场所照明装饰。
两组带光电隔离的国际标准DMX512/1990信号输出，保证整个控制系统的安全性。
可控制1024个DMX512通道。
支持对MMC/SD卡存储文件的读取，支持联机和脱机运行，可轻松将文字、FLASH动画、视频、图像等媒体信息表现于建筑等景观照明中，产生炫丽多彩的变化效果。
1. 2 产品规格➢100~240V，50Hz 交流输入➢数字信号接口：DMX512 /1990➢工作温度：-20~60 摄氏度➢系统功率：<10W➢网络端口：RJ45 10M➢DMX512数字信号连接头：RJ45×2➢同步信号连接头：RJ11×2➢外型尺寸：300*200*40(mm)➢16*2液晶显示➢DMX512刷新频率25Hz➢MMC/SD卡最大支持容量：2G➢MMC/SD卡文件格式：FAT161. 3 主要性能特点16*2液晶显示，操作界面简单，友好；可输出两组国际标准DMX512/1990信号,控制512*2=1024路调光回路（2*170=340个全彩RGB灯具）,256级灰度变化；支持脱机运行模式，读取MMC/SD卡所存储场景文件；支持联机运行模式，PC后台软件通过以太网控制；支持多台SC-DMX-2000 DMX512炫彩灯光控制器联机而构成大型灯光控制系统，大大扩展控制系统容量。

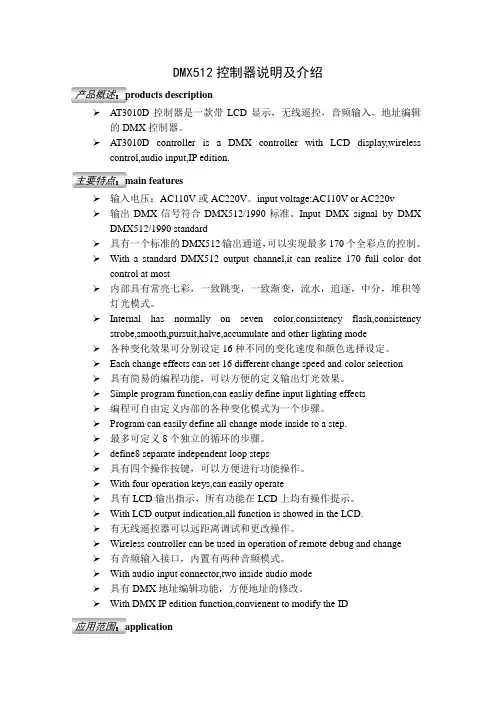

DMX512控制器说明及介绍
DMX512控制器说明及介绍产品概述：products description➢AT3010D控制器是一款带LCD显示，无线遥控，音频输入，地址编辑的DMX控制器。
➢AT3010D controller is a DMX controller with LCD display,wireless control,audio input,IP edition.主要特点：main features➢输入电压：AC110V或AC220V。
input voltage:AC110V or AC220v➢输出DMX信号符合DMX512/1990标准。
Input DMX signal by DMX DMX512/1990 standard➢具有一个标准的DMX512输出通道，可以实现最多170个全彩点的控制。
➢With a standard DMX512 output channel,it can realize 170 full color dot control at most➢内部具有常亮七彩，一致跳变，一致渐变，流水，追逐，中分，堆积等灯光模式。
➢Internal has normally on seven color,consistency flash,consistency strobe,smooth,pursuit,halve,accumulate and other lighting mode ➢各种变化效果可分别设定16种不同的变化速度和颜色选择设定。
➢Each change effects can set 16 different change speed and color selection➢具有简易的编程功能，可以方便的定义输出灯光效果。
➢Simple program function,can easliy define input lighting effects➢编程可自由定义内部的各种变化模式为一个步骤。
DMX512系统网络布线规范
DMX512系统网络布线规范为提高DMX512系统通讯稳定性,减少布线因素所造成的系统不稳定或设备损坏,安装布线必须有所依据,请务必按此规范操作.DMX512系统物理层采用EIA-485-A又称RS-485标准作为通讯标准.具体要求如下:一． RS-485通讯线要求及网络布线:1,必须采用国际上通行的屏蔽双绞线或超五类网线，具体联接方法如下: A, 屏蔽双绞线两芯分别接A(DMX+),B(DMX-)屏蔽线接到信号地,最好是在信号线缆中增加一芯用于连接收发端的信号地，屏蔽层经电容与大地连接起来，接地电容多为高频电容，它提供对“系统地”至“大地”高频干扰分量的通路，相当于一个高通滤波器，从而抑制了由对地分布电容所造成的影响。
这种接地方式只适合于低频系统，所用电容应具有良好的高频特性和足够的耐压值，电容量一般2μF～10μF。
B, 超五双绞线蓝色接A(DMX+),蓝白接B(DMX-),DMX512 A，B信号线必须在同一对双绞线上；棕色和棕白并线接一个到信号地,这样可以减少共模电压差。
信号地经电容与大地连接起来，接地电容多为高频电容，它提供对“系统地”至“大地”高频干扰分量的通路，相当于一个高通滤波器，从而抑制了由对地分布电容所造成的影响。
这种接地方式只适合于低频系统，所用电容应具有良好的高频特性和足够的耐压值，电容量一般2μF～10μF。
.(如附图)C,灯具部分采用普通防水4芯信号线，生产参照各产品的生产BOM进行生产.总线连接采用手拉手结构，而不能采用星形结构,总线到支线的距离要尽量短，一般不超过100mm.分支如果没有灯具就要将其去掉，否则会产较强的信号干扰.线的连接方法如图示:(灯具内部)正确 (灯具内部)错误二, RS-485(MAX3085)最多可支持110个DMX512灯具，因此多个DMX512灯具构成网络。
网络拓扑一般采用终端匹配的总线链形结构，不能采用树形或星形网络。
在构建网络时，应注意如下几点：1． 采用一条双绞线电缆作总线，将各DMX512灯具串接起来，从总线到每个节点的引出线长度应尽量短，以便使引出线中的反射信号对总线信号的影响最低。
DMX512无线灯光控制使用说明及指引
RFXP 极致科技有限公司
二、使用指引： 使用指引：
有关无线灯光控制（调制解调器）的传输距离，因不同的使用环境和地形而不同： 有关无线灯光控制（调制解调器）的传输距离，因不同的使用环境和地形而不同： 在视距情况下，天线高度>2米,使用标准配置的SMA棒状天线（LQ2402），可靠传输距离为300米。如果使 用的地方电磁环境比较恶劣，会直接影响其信号传输距离，此时应该根据实际情况选用高增益天线（有 关高增益天线以下有介绍） 在两个设备之间（发射和接收），尽可能地做到没有障碍，如果有也只能为一些木头和塑料（同样会影 响到通信距离），但如果障碍物为金属将会大大地降低通信距离。如果因障碍而影响到其通信距离，请 联系经销商以选用不同增益的天线（配件）。 两个设备之间（发射和接收），尽可能在空旷地（指可视）使用。由于地方特殊，比如发射端必须在某 个房间内使用，此时可能会有墙或其它比较封闭的物体阻挡。针对这样的使用环境，建议选配射频延长 电缆，把发射信号引到门外再接高增益天线（TX-2415-15/TX-2412-12/TX-2410-10）；如果射频电缆长度 超过5米，请增加选配天线增益放大器（AP2427/AP2430/AP2433），详情请联系经销商。 延长射频电缆与天线的连接和固定 无线DMX512T/R可以配延长射频电缆和天线一起使用。根据不同长度的电缆选用不同低损耗的连接电缆。 同时选用定向天线会增加传输距离（TX-2415-15，的增益为：15dB） 根据电缆的损耗，如果电缆过长，必须的选配天线增益放大器。
DMX512无线灯光控制使用说明及指引 无线灯光控制使用说明及指引
感谢您选用新一代多频道，超强纠错能力，抗空中干扰的无线DMX512调制解调器！ 在使用前请详细阅读以下说明及指引。
简介 DMX512协议最先是由USITT（美国剧院技术协会）发展成为从控制台 用标准数字接口控制调光器的方式，但是传统上的信号传输依赖于485接 口方式的双绞线，在使用灵活上大打折扣！而基于TCP/IP的无线传输由 于时延大，控制数据实时性差等，也很难满足需求！ DMX512无线收发调制解调器，为极致科技有限公司最新产品。 DMX512无线收发调制解调器以无线的方式传输DMX512协议标准的数据。 该产品彻底解决了DMX512协议灯光控制台与灯之间数据的无线传输，完 全去掉长期以来所依赖的双绞线。在数据的传输过程中做到无时延，数 据实时性好和可靠！
舞台灯光DMX512控制协议详细讲解
舞台灯光DMX512控制协议详解设备技术网时间:2010-3-31单片机的原理如下图-2单片机内部的ROM中储存将并行数据转换为规定格式的串行信号的程序编码。
在灯光控制台中加入一块单片机的接口电路板，原灯光控制计算机将输往各调光回路的亮度数据送到单片机中，单片机将各路亮度数据转换为串行的符合DMX512协议的信号，送往各调光器。
数字传输的计算机灯光控制台框图如图-3。
DMX-512标准在通讯的电气标准上采用了EIA-485标准。
它采用平衡输出的发送器，差分输入的接收器。
发送器有一对输出线，当一根线上的信号为高电平时另一根线上的信号变为低电平，反之亦然，线之间的信号极性因此翻转过来。
这两种状态分别代表“1”和“0”。
一般情况下，传输线路只用两根线，不用公共地线，线路完全平衡。
这使得通信双方由于地电位不同而对通信线路产生的干扰减至最少。
再配以先进的专用接口电路，传输的稳定性也相当好。
这在当时是比较先进的。
传送数据采用异步的串行格式。
调光器的亮度数据被顺序地发送，从调光器1开始，到最后一个调光器结束，直到第512的最大值。
在第一个亮度发出以前，先送出一个复位信号（BREAK）。
复位信号(图-4中的①)由持续至少88微秒的一个低电平(2帧时间)或再长的持续时间组成。
并且在后面紧跟一个空的开始代码。
接着开始顺序传送亮度信号数据。
有效的调光器亮度将是十进制0～255，代表调光器的亮度输入控制值由关闭到完全亮足的线性关系。
在复位（BREAK）和开始代码之间有一个标记，它的持续时间(参见图-4中的②)将不少于8微秒并且不大于1秒（所有的DMX512/1990发生器将在BREAK后产生一个不少于8微秒的标记）。
跟在复位后的空字符(所有位都为零)是一个特殊定义的字节。
空字符开始表明随后的数据作为顺序的一路路８位的调光器的亮度信息。
每个亮度数据的传输格式如下：第1位为开始位，低电平；第2到第9位为调光器的亮度数据位，由最低的位到最高的位，正逻辑。
DMX512 并联级外控RGB地埋灯接线图
YY—D006 DMX512并联级外控RGB地埋灯接线图
棕色线：接开关电源正极DC24V
兰色线：接开关电源负极DC24V
黄绿线：接控制器A端
黑色线：接控制器B端
接线说明：产品采购4芯出线方式生产，棕兰为电源输入线，黄黑为信息接入线，每个产品都编有编号，需要按照编号的顺序接灯，顺序从1开始，具体布线方式如下图。
信号联接
电源联接
DC24V正极
负极
DC2பைடு நூலகம்V
