PCB生产流程介绍。
2020/4/9
41
防焊課流程簡介
A. 防焊：留出板上待焊的通孔及 其pad，將所有線路及銅面都覆蓋 住，防止波焊時造成的短路,並節 省焊錫之用量 。
B. 護板：防止濕氣及各種電解質 的侵害使線路氧化而危害電氣性質， 並防止外來的機械傷害以維持板面 良好的絕緣。
製程目的
C. 絕緣：由於板子愈來愈薄,線寬距愈來愈細， 故導體間的絕緣問題日形突顯，也增加防焊 漆絕緣性質的重要性。
重要原物料：錫球
2020/4/9
36
☺剥膜:
目的:將抗電鍍用途之幹膜以 藥水剥除 重要原物料：剝膜液(KOH)
☺線路蝕刻(鹼性蝕刻)
目的:將非導體部分的銅蝕掉 重要原物料：蝕刻液(氨水)
2020/4/9
37
☺剥錫:
目的:將導體部分的起保護作用之錫剥除 重要原物料:HNO3+H2O2兩液型剥錫液
重要原物料: 銅球
2020/4/9
28
外層課
☺ 流程介紹:
☺ 目的:
經過鑽孔及通孔電鍍後,內外層已經連通,本制程製作外 層線路,以達電性的完整
2020/4/9
29
外層課介紹
☺ 前處理:
目的:去除銅面上的污染物，增加銅面粗糙度,以利於後續的壓膜制程 重要原物料：刷輪
2020/4/9
Rigid Board Section
2020/4/9
21
• 物料介紹 • 1.鑽頭碳化钨,钴及有机黏着剂
组合而成 • 2.鋁片:在制程中起钻头定位;
散热;减少毛头;防压力脚压伤 作用 • 3.墊板:主要为复合板,在制程 中起保护钻机台面;防出口性 毛头;降低钻针温度及清洁钻 针沟槽胶渣作用
下PIN目的:将钻好孔之板上的PIN针下掉,将板子分出
注意事项: ➢ 避免板边巴里影响品质,裁切后进行磨边,圆角处理 ➢ 考虑涨缩影响,裁切板送下制程前进行烘烤 ➢ 裁切须注意机械方向一致的原则
2020/4/9
2
流程介绍:
内层课介绍
裁板
前处理
压膜
曝光
目的: ➢ 利用影像转移原理制作内层线路 ➢ DES为显影;蚀刻;去膜连线简称
2020/4/9
DES
3
2020/4/9
11
VRS确认: ➢ 全称为Verify Repair Station，确认系统
目的： ➢ 通过与AOI连线，将每片板子的测试资料传给V.R.S，并由
人工对AOI的测试缺点进行确认
注意事項： ➢ VRS的确认人员不光要对测试缺点进行确认，另外就是对
一些可以直接修补的确认缺点进行修补
32
☺ 顯影(Developing):
製程目的: 把尚未發生聚合反應的區域用顯像液將之沖洗掉,已 感光部分則因已發生聚合反應而洗不掉而留在銅面上成為蝕刻或電 鍍之阻劑膜( 重要原物料：弱堿(Na2CO3))
顯影後
2020/4/9
蝕刻後
去膜後
33
微導孔製作方法
• A 開銅窗
• B Laser
2020/4/9
• 銅厚量測:
– 目的：通過檢驗的方式確定板子在經過二次銅后，其銅
–
厚是否能滿足客戶的要求
– 需注意的事項：銅厚的要求是每個客戶在給規格書時都
–
會給出的，故該站別是所有產品都必須經過的，另外，量
–
測的數量一般是通過抽樣計劃得出
2020/4/9
38
外層檢驗課介紹
☺流程介紹:
A.O.I O/S電性測試
• 主要原物料:棕化药液 • 注意事项: ➢ 棕化膜很薄,极易发生擦花问题,操作时需注意操作手势
2020/4/9
14
铆合:(铆合;预叠)
目的:(四层板不需铆钉)
铆钉
2L
➢ 利用铆钉将多张内层板钉在一起, 以避免后续加工时产生层间滑移
3L
4L
主要原物料:铆钉;P/P
5L
➢ P/P(PREPREG):由树脂和玻璃纤维
10
AOI检验: ➢ 全称为Automatic Optical Inspection，自动光学检测
目的： ➢ 通过光学反射原理将图像回馈至设备处理，与设定的逻辑
判断原则或资料图形相比较，找出缺点位置
注意事項： ➢ 由于AOI所用的测试方式为光學掃描+逻辑比较，一定会存
在一些误判的缺点，故需通过人工加以确认
26
☺ 化學銅(PTH)
化學銅之目的: 通過化 學沉積的方式時表面沉積 上厚度為20-40 micro inch的化學銅。 重要原物料：活化鈀 ，鍍銅液
2020/4/9
PTH
27
☺ 一次銅
一次銅之目的: 鍍上200-500 micro inch的厚度的銅以保護僅有 20-40 micro inch厚度的化學銅不 被後制程破壞造成孔破。
30
☺ 壓膜(Lamination):
製程目的: 通過熱壓法使幹膜緊密附著在銅面上. 重要原物料：乾膜(Dry film)
➢溶劑顯像型 半水溶液顯像型 鹼水溶液顯像型 水溶性乾膜主要是由於其組成中含有機酸根，會與強鹼 反應使成為有機酸的鹽類，可被水溶掉。
保护膜
2020/4/9
基 膜（ 载 膜 〕
靶位孔
left
Y
X
2020/4/9 third
right 靶位孔
鑽靶機 鑽孔
18
后处理:磨薄
目的: ➢ 经割剖;打靶;捞边;磨边等工序
对压合之多层板进行初步外形 处理以便后工序生产品质控制 要求及提供后工序加工之工具 孔
主要原物料:钻头;铣刀
2020/4/9
19
鑽孔课介绍
• 一般流程介绍: • 上PIN—鑽孔—下PIN
VRS确认
目的:
➢ 对内层生产板进行检查,挑出异常板并进行处理
➢ 收集品质资讯,及时反馈处理,避免重大异常发生
2020/4/9
9
CCD冲孔:
目的: ➢ 利用CCD对位冲出检验作业之定位孔及铆钉孔
主要原物料:铣刀
注意事项: ➢ CCD冲孔精度直接影响铆合对准度,故机台精度定期确认非
常重要
2020/4/9
2020/4/9
12
• 流程介绍:
压板课介绍
棕化
铆合
叠板
压合
后处理
目的：
➢ 将铜箔（Copper)、胶片（Prepreg)与氧化处理后的内层 线路板压合成多层板
2020/4/9
13
棕化:
目的: ➢ (1)粗化铜面,增加与树脂接触表面积 ➢ (2)增加铜面对流动树脂之湿润性 ➢ (3)使铜面钝化,避免发生不良反应
2020/4/9
42
原理：影像转移
➢ 主要原物料：油墨 ➢ 油墨之分类主要有：
➢IR烘烤型
➢UV硬化型
• 前处理
V.R.S 找O/S
MRX銅厚量測 TDR阻抗量測 外層線寬量測
流程説明：虛綫框代表該制程將根據客戶或厰内需要決定是 否走該流程，阻抗量測及綫寬量測本課程暫不介紹
☺ 制程目的：
通過檢驗的方式，將一些不良品挑出，降低製造成本 收集品質資訊，及時反饋，避免大量的異常產生
2020/4/9
39
☺A.O.I:
化學銅 (PTH)
一次銅 Panel plating
☺ 目的:
使孔璧上的非導體部分之樹脂及玻璃纤維進行金屬化
方便進行後面之電鍍銅制程,完成足夠導電及焊接之金屬孔
璧
2020/4/9
24
☺ 去毛頭(Deburr):
毛頭形成原因:鑽孔後孔邊緣的未切斷的銅絲及未切斷 的玻璃布
Deburr之目的:去除孔邊緣的巴厘,防止鍍孔不良 重要的原物料：刷輪
2020/4/9
Layer 1 Layer 2 Layer 3 Layer 4 Layer 5 Layer 6
16
压合: 目的:通过热压方式将叠合板 压成多层板 主要原物料:牛皮纸;钢板
熱煤式真空熱壓機
2020/4/9
17
后处理:铣撈(雙軸x-ray鑽靶機)
• 主要用於鑽靶位孔(定位孔) • 靶位孔 • 鑽靶示意圖
2020/4/9
25
☺ 去膠渣(Desmear):
smear形成原因: 鑽孔時造成的高溫超 過玻璃化轉移溫度
(Tg值),而形成融熔狀,產生膠渣 Desmear之目的:裸露出各層需互連的 銅環，另膨松劑可
改善孔壁結構，增強電鍍銅附著力。 重要的原物料：KMnO4(除膠劑)
2020/4/9
除膠渣後的孔壁
健鼎(無錫)電子有限公司
PCB制造流程簡介
2001-09-26
制 作 单 位: XXX
制 作 者: FC
1
裁板(BOARD CUT): 目的: ➢ 依制前设计所规划要求,将基板材料裁切成工作所 需尺寸
主要原物料:基板;锯片 ➢ 基板由铜皮和绝缘层压合而成,依要求有不同板厚
规格,依铜厚可分为H/H;1oz/1oz;2oz/2oz等种类
前处理(PRETREAT):
目的: ➢ 去除銅面上的污染物，增
加銅面粗糙度,以利於後續 的壓膜制程
主要原物料：H2O2 H2SO4 安定劑
2020/4/9
铜箔 绝缘层
前处理后 铜面状况
示意图
4
压膜(LAMINATION):
目的:
➢ 将经处理之基板铜面透过塗佈 方式贴上抗蚀油膜
主要原物料:油墨
• 1.油墨主要成分為樹脂+單體聚
感光树脂层
31
☺ 曝光(Exposure):
製程目的: 通過 image transfer技術在幹膜上曝出客戶 所需的線路 重要的原物料：底片
➢ 外層所用底片与内層相反 ，為正片，底片黑色為綫路 白色為底板(白底黑綫) ➢ 白色的部分紫外光透射過 去，乾膜發生聚合反應，不 能被顯影液洗掉
PCB板的生产流程介绍
PCB板的生产流程介绍PCB（印刷电路板）是现代电子产品的关键组成部分，它是电子元件支持、电气连接和信号传输的基石。
PCB板的生产流程可分为设计、制版、镀铜、穿孔、蚀刻、线路化、覆膜、装配等多个环节。
下面将详细介绍PCB板的生产流程。
1. 设计设计是整个PCB板生产流程的第一步。
在设计阶段，设计师将根据产品的需求和规格来设计电路图。
一般使用电路设计软件，比如Altium Designer、Eagle等。
在设计过程中，设计师需要考虑到电路板的层数、布局、阻抗控制、信号完整性等方面的要求。
2.制版制版是PCB板生产过程中的重要环节。
在制版过程中，设计师会根据电路图，在计算机上进行绘制，生成一个原型板的图像。
然后使用光刻技术将图像转移到覆铜板上，形成一个光掩膜。
这个光掩膜将会被用来制作PCB板上的线路。
3.镀铜镀铜是为了增加其导电性和制造相对可靠而进行的一个步骤。
在镀铜过程中，将已经制作好光掩膜的覆铜板浸泡在含铜盐的电解液中，通过电流的作用，铜层会逐渐沉积在光掩膜上。
这样就形成了一层厚度均匀的铜层。
4.穿孔穿孔是制作多层PCB板时的一个关键环节。
在穿孔过程中，将已经制作好的PCB板与钻头固定在一起，钻头会自动定位到预定位置上，并控制钻头的压力和转速。
这样可以形成一系列的小孔，用于连接多层PCB板上不同电路层之间的信号线。
5.蚀刻蚀刻是在镀铜后将不需要的铜层去除的一个步骤。
在蚀刻过程中，将已经制作好的PCB板浸泡在蚀刻剂中，蚀刻剂会将不需要的铜层逐渐去除，留下需要的线路。
蚀刻过程需要控制时间和温度，以确保蚀刻剂的作用恰到好处。
6.线路化线路化是将PCB板上的线路连接起来的一个步骤。
在线路化过程中，使用导电胶或者导电油笔将电路板上的线路连接起来。
线路化可以适当增加电路板的可靠性和连接性。
7.覆膜覆膜是为了保护已制作好的PCB板免受损坏和腐蚀的一个步骤。
在覆膜过程中，将特殊覆膜料湿敷在PCB板的表面，并通过加热和压力固化为一层薄膜。
pcb主要生产流程
PCB主要生产流程PCB（Printed Circuit Board，印刷电路板）是电子产品中不可或缺的组成部分，它通过连接电子元件，实现电路的功能。
PCB的生产流程主要包括设计、制版、印刷、成型、组装和测试等步骤。
下面将详细介绍PCB主要生产流程的步骤和流程。
1. 设计PCB的设计是整个生产流程的起点，它决定了电路板的布局、连接方式、尺寸等重要参数。
设计师根据电路原理图和功能需求，使用专业的PCB设计软件进行布线、布局，确定电路板上各个元件的位置和连接方式。
2. 制版制版是将设计好的PCB图纸转化为可供生产使用的制版文件。
制版过程主要包括图纸转换、图纸校对和图纸输出等步骤。
首先，设计师将PCB设计文件转化为制版软件可识别的格式，通常是Gerber格式。
然后，进行图纸校对，检查图纸是否与设计要求一致，是否存在错误或问题。
最后，将校对无误的图纸输出为制版文件，通常是光刻胶层、蚀刻层、钻孔层等。
3. 印刷印刷是将制版文件上的电路图案印制到电路板上的过程。
印刷过程主要包括基材准备、蚀刻、镀铜等步骤。
首先，准备好电路板基材，通常是玻璃纤维增强树脂板（FR-4）。
然后，将制版文件上的图案通过光刻技术转移到电路板上的光刻胶层。
接下来，使用蚀刻液将未被光刻胶保护的铜层蚀刻掉，形成电路图案。
最后，在蚀刻后的电路板上进行镀铜，增加电路板的导电性和耐腐蚀性。
4. 成型成型是将印刷好的电路板进行切割和打孔，使其符合设计要求的尺寸和形状。
成型过程主要包括切割、打孔、去毛刺等步骤。
首先，根据设计要求，将印刷好的电路板进行切割，通常使用切割机进行。
然后，使用钻孔机在电路板上打孔，以便安装元件和连接电路。
最后，去除切割和打孔过程中产生的毛刺，保证电路板表面的平整和光滑。
5. 组装组装是将印刷好的电路板上的元件进行安装和焊接，形成完整的电路功能。
组装过程主要包括元件贴装和焊接等步骤。
首先，将需要安装的元件按照设计要求的位置放置在电路板上。
pcb板制造工艺流程及控制方法
pcb板制造工艺流程及控制方法PCB板，也就是印刷电路板，它的制造可有趣啦。
一、工艺流程。
1. 设计。
这就像是给PCB板画蓝图呢。
工程师们用专门的软件，把线路、元件的位置啥的都规划好。
要考虑好多东西哦，像电流怎么走最合理，元件之间怎么连接不会打架。
这个阶段要是出点小差错，后面可就麻烦咯。
比如说，要是线路设计得太挤，那生产的时候可能就会短路啦。
2. 开料。
把大的覆铜板按照设计的尺寸切成小块。
这就好比裁布料一样，得裁得准准的。
要是尺寸不对，后面的工序就像穿错尺码的衣服，怎么都不合适。
3. 内层线路制作。
这一步是在板子里做出线路来。
要通过光刻、蚀刻这些技术。
光刻就像用光照出线路的形状，蚀刻呢，就把不需要的铜给去掉，留下我们想要的线路。
这个过程就像雕刻家在雕刻作品，得小心翼翼的，一不小心刻坏了，这块板子可能就废啦。
4. 层压。
如果是多层板的话，就要把做好内层线路的板子叠起来，然后用高温高压让它们粘在一起。
这就像做三明治一样，要把每层都放好，压得紧紧的，不然中间可能会有空隙，那可就不好使喽。
5. 外层线路制作。
和内层线路制作有点像，不过这是在板子的最外面做线路。
这时候要更注意美观和准确性啦，毕竟这是大家能直接看到的部分。
6. 阻焊和字符印刷。
阻焊就像是给线路穿上防护服，防止它们在焊接的时候短路。
字符印刷呢，就是印上一些标识，像元件的编号之类的，这样我们在组装的时候就能轻松找到对应的元件啦。
7. 表面处理。
这是为了让PCB板在焊接元件的时候更容易，像镀锡、镀金之类的。
就像给板子的表面做个美容，让它更好地和元件结合。
8. 成型。
把板子按照设计的形状切割出来。
这是最后的一步啦，就像给PCB板做个最后的造型。
二、控制方法。
1. 质量控制。
在每个工序之后都要检查，就像我们做完一件事要检查有没有漏洞一样。
比如在线路制作之后，要用检测仪器看看线路有没有断开或者短路的地方。
要是发现问题，要及时调整或者把有问题的板子挑出来，可不能让它混到好板子里面去。
PCB板生产流程
PCB板生产流程PCB板（Printed Circuit Board，印刷电路板）是电子设备的重要组成部分，它作为电子元器件间连接的主要平台，承载着电子设备的信号传输和电源供应等功能。
PCB板的生产流程可以分为设计、制版、堆叠、钻孔、镀膜、曝光、蚀刻、压线、测试和组装等多个步骤。
下面将详细介绍PCB板的生产流程。
1.设计：PCB板生产的第一步是根据电子设备的功能和需求进行设计。
设计师使用电路设计软件将电路连接和布局规划在PCB板上，确定电路板上元器件的位置和信号传输路径。
2.制版：设计师将设计好的PCB板图纸输出成底版，然后通过光刻技术将设计好的电路图案和排线传导图案转移到电路板表面，形成底板。
3.堆叠：堆叠是将多层电路板叠在一起形成复合板。
多层板可以提高电路板的密度，同时也可以提高电路板的抗干扰能力。
堆叠时需要注意各层之间的信号和电源的分布。
4.钻孔：在制作PCB板时，需要在准确的位置上钻出连接跳线和焊盘的孔，以便连接元器件和导线。
通常使用数控钻床或激光钻孔机进行钻孔。
5.镀膜：在PCB板的表面镀上一层金属，一方面可以保护电路和导线不被氧化，另一方面也可以提高焊接接触度。
常用的金属材料包括镍和金。
6.曝光：将底板上覆盖的感光层用光来曝光，以暴露出底板上的图案和线路。
曝光后的感光层会发生物理或化学变化，形成图案和线路。
7.蚀刻：通过化学蚀刻的方式将没有被曝光的感光层经过蚀刻去除，露出底板上的铜层。
经过蚀刻后，就可以形成PCB板上的电路图案和导线。
8.压线：在PCB板的金属层上覆盖一层焊盘，用于连接元器件和电路板。
焊盘会通过一种叫做压铜的工艺来形成。
9.测试：通过对PCB板的电气特性进行测试，确保电路板的质量和性能符合要求。
测试中会检查电路板的连通性、阻抗匹配等参数。
10.组装：将元器件、电阻、电容等进行焊接，完成整个电路板的组装。
组装时需要将元器件与焊盘进行精确定位，在连接之后进行焊接。
以上就是PCB板生产的基本流程。
PCB生产工艺流程-图文
PCB生产工艺流程-图文1.设计阶段PCB的设计阶段是整个生产工艺流程的第一步。
在这个阶段，设计师根据电子设备的需求和功能，使用专业的设计软件绘制出电路板的原理图和布局。
设计软件通常包括电路图设计和PCB布局设计两个模块。
2.布图阶段在完成原理图设计后，设计师将电路板上的元器件和连接线路进行合理布局，以确保电路板的紧凑和稳定性。
这个阶段的重点是尽可能减少电路板上的交叉线路和连接轨迹，以实现更高的性能和可靠性。
3.制作原型完成布图后，需要制作电路板的原型进行测试和验证。
原型制作通常分为两个步骤：电路板制作和元器件安装。
电路板制作是将设计好的电路图通过特殊工艺在导电底板上制作出来，常用的制作方法有化学腐蚀、机械制孔和掩模光刻等。
完成电路板制作后，需要将元器件按照设计要求进行焊接和安装。
4.大量生产在原型测试验证通过后，可以进行批量生产。
批量生产通常采用先量产少量PCB电路板进行测试和验证的方法。
如果测试通过，就可以按照客户需求进行大量生产。
大量生产时，可能会采用更高级的工艺和设备，以提高生产效率和质量。
5.组装阶段在完成大量生产后，需要将电路板与其他元器件和设备进行组装，形成电子产品市场上常见的PCBA(印刷电路板组装)。
组装过程一般包括焊接、贴片和插件等步骤。
焊接是将电路板与元器件进行气焊或波焊等方式的连接。
贴片是将SMT(表面贴装技术)器件粘贴在电路板上，而插件是将体积较大的器件通过插座等方式插入电路板的孔中。
6.测试阶段在组装完成后，需要对电路板和PCBA进行严格的测试和检验，包括静态和动态测试。
静态测试包括检查电路板上元器件的位置、间距和正确性等。
动态测试则是模拟电子产品的工作环境，检测电路板的性能和可靠性。
综上所述，PCB生产工艺流程包括设计、布图、制作原型、大量生产、组装和测试等多个环节。
每个环节都需要精心设计和操作，以确保生产出高质量的印制电路板。

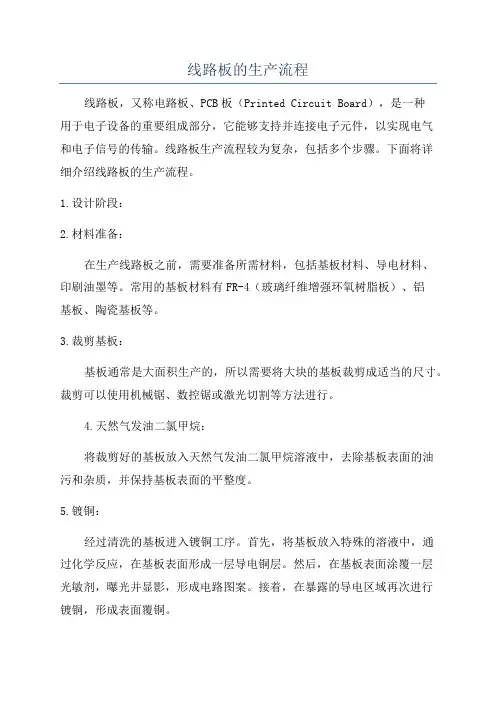

线路板的生产流程
线路板的生产流程线路板，又称电路板、PCB板（Printed Circuit Board），是一种用于电子设备的重要组成部分，它能够支持并连接电子元件，以实现电气和电子信号的传输。
线路板生产流程较为复杂，包括多个步骤。
下面将详细介绍线路板的生产流程。
1.设计阶段：2.材料准备：在生产线路板之前，需要准备所需材料，包括基板材料、导电材料、印刷油墨等。
常用的基板材料有FR-4（玻璃纤维增强环氧树脂板）、铝基板、陶瓷基板等。
3.裁剪基板：基板通常是大面积生产的，所以需要将大块的基板裁剪成适当的尺寸。
裁剪可以使用机械锯、数控锯或激光切割等方法进行。
4.天然气发油二氯甲烷：将裁剪好的基板放入天然气发油二氯甲烷溶液中，去除基板表面的油污和杂质，并保持基板表面的平整度。
5.镀铜：经过清洗的基板进入镀铜工序。
首先，将基板放入特殊的溶液中，通过化学反应，在基板表面形成一层导电铜层。
然后，在基板表面涂覆一层光敏剂，曝光并显影，形成电路图案。
接着，在暴露的导电区域再次进行镀铜，形成表面覆铜。
6.制作印刷油墨层：将基板放入蚀刻装置中，使用化学蚀刻的方法，去除导电图案以外的覆铜层。
然后，涂覆印刷油墨，使其填充在蚀刻后的凹槽中。
蚀刻完成后，印刷油墨形成线路图案。
7.进行钻孔：使用自动钻孔机，根据电路设计要求，在印刷油墨的空白处钻孔，形成电路板上元器件安装的孔位。
8.加热热点：为了提高焊接效果，还应在电路板上加热，使得元件焊接更加牢固。
9.焊接元器件：使用自动贴片机将元件精确地贴附在电路板上。
然后，将元器件与电路板焊接在一起。
10.进行功能测试：完成焊接后，对线路板进行功能测试，以确保产品的性能和质量。
11.过程检验和调试：对生产过程中的每个环节进行检验，以及对生产出的产品进行调试和测试，以确保线路板的质量和可靠性。
12.进行喷锡、包装等工序：对已经完成测试的线路板进行喷锡等镀处理，以确保线路板的稳定性和耐久性。
然后，根据客户需求，进行包装和标识。
pcb生产流程
pcb生产流程
PCB生产流程通常包括以下几个步骤：
1. 原材料准备：准备所需的原材料，包括基板、铜箔、电阻、电容、芯片等。
2. 图纸设计：根据产品需求绘制PCB的布局图和电路图，确定布线规则和元器件位置。
3. 印制电路板制作：通过化学反应将电路图上的线路、焊盘等传输到基板上，形成印刷电路板（PCB）。
4. 光刻制作：利用光刻技术将电路图转移到铜箔上，形成铜箔电路。
5. 电镀：在铜箔上涂上一层保护膜，然后通过电解核实，将金属覆盖在铜箔上，增加导电性。
6. 电路板组装：将元器件按照电路图的布局要求分布在PCB板上，并通过焊接技术将它们固定在板上。
7. 焊接：通过波峰焊或热风烙铁等方式将元器件与PCB板焊接在一起。
8. 焊接检测：检测焊接质量和电气性能，包括引脚连接、电压、电流等。
9. 硅胶封装：保护元器件免受外部环境的干扰和损害，提高产品的稳定性和可靠性。
10. 测试：测试装配好的电路板的功能和性能是否满足设计要求。
11. 包装：将测试合格的电路板进行包装，包括静电包装、箱装等。
12. 质量控制：对成品进行质量检验，确保产品质量符合要求。
以上是一般的PCB生产流程，具体的流程可能根据产品的不同有所差异。
比较全的PCB生产工艺流程介绍
比较全的PCB生产工艺流程介绍PCB（Printed Circuit Board）是现代电子产品中不可或缺的一部分，它起到了组织电子元件、连接电路的作用。
下面是一个较全的PCB生产工艺流程介绍。
1.原料准备：PCB生产的原材料主要包括基板材料、导电层材料、覆盖层材料以及焊接材料等。
各种材料需要经过质量检验和筛选。
2.设计：PCB的设计一般是通过电脑辅助设计（CAD）软件进行的。
在设计过程中，需要考虑电路布局、元件安装位置、线路走向等因素。
3.版图制作：根据PCB设计图，进行版图制作。
版图制作包括各种工艺参数的设置，如层间距、线宽、线间距等。
4.印制制作：通过光刻工艺，将设计的电路图形透过掩膜映射到基板上，涂覆光敏化剂，并暴光照射，形成导电图形。
5.蚀刻：将覆盖着光敏化剂的基板浸入蚀刻液中，通过化学反应去除未曝光的光敏化剂，暴露出需要保留的导电层。
6.电镀：在蚀刻后的导电层上进行金属电镀，一般使用铜。
铜层的厚度和均匀性对PCB的性能有重要影响。
7.钻孔：根据PCB设计要求，在特定位置进行钻孔。
钻孔通常使用电脑控制的机械钻床进行。
8.电镀：进行表面处理，保护导电层不被氧化。
常用的表面处理方法包括阻焊、镀金、喷锡等。
9.特殊工艺：一些PCB可能需要特殊的工艺，如层压、压线、贴膜等。
这些工艺的目的是提高PCB的性能和可靠性。
10.组件装配：将PCB上的元件进行焊接，通常使用锡膏和热风或烙铁进行。
11.测试：对PCB进行测试，确保其正常工作。
常见的测试方法有连通性测试、功能性测试等。
12.包装和发货：将已经测试过的PCB进行包装，并按照订单要求进行发货。
总结：以上是一个较全的PCB生产工艺流程介绍。
PCB生产工艺复杂，需要多个环节的配合和准确的操作。
每个环节都非常重要，影响着PCB的质量和可靠性。
随着技术的不断进步，PCB生产工艺也在不断改进，以满足不断变化的市场需求。
PCB板生产工艺和制作流程详解
PCB板生产工艺和制作流程详解1. 设计：PCB板的设计是整个制作流程的第一步。
设计师根据电路原理图进行PCB板的布线设计，确定电子元件的安装位置和连接方式。
2. 确定材料：根据设计要求，确定PCB板的基板材料。
常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。
3. 印制电路：在基板上通过化学腐蚀或机械加工的方法，将设计好的电路图案印制到基板表面。
这一步通常使用光刻技术，将电路图案转移到光刻胶上，然后在化学溶液中去除未曝光的部分。
4. 镀金属化：PCB板上的电路图案通常需要镀上一层金属，以增加导电性。
通常使用的金属化方法包括电镀、喷镀等。
5. 安装元件：在PCB板上进行元件的安装，通常采用表面贴装技术（SMT）或插件式焊接技术。
6. 焊接：通过波峰焊接、回流焊接或手工焊接等方法，将元件与PCB板焊接在一起。
7. 清洗和检验：清洗焊接后的PCB板，去除残留的焊膏和污垢。
然后进行电测试和可视检查，确保PCB板的质量。
8. 包装：对已经检验合格的PCB板进行包装，便于运输和存储。
PCB板的生产工艺和制作流程是复杂而精细的，每一个步骤都需要高度的专业知识和技术。
随着电子技术的发展，PCB板的制作工艺也在不断地更新和完善，以适应更多样化的电子产品需求。
PCB板（Printed Circuit Board）是一种用于支撑和连接电子元件的导电板。
PCB板是现代电子设备中必不可少的部分，它们被广泛应用于手机、计算机、汽车电子、医疗设备等各个领域。
生产PCB板的工艺和制作流程包括以下几个步骤：1. 设计：PCB板的设计是整个制作流程的第一步。
设计师根据电路原理图进行PCB板的布线设计，确定电子元件的安装位置和连接方式。
设计师需要考虑电路的复杂度、电路板的尺寸以及元件的布局等因素，以确保电路的性能和可靠性。
2. 确定材料：根据设计要求，确定PCB板的基板材料。
常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。
PCB的生产流程简介
PCB的生产流程简介PCB板（Printed Circuit Board，印刷电路板）是一种用于支持和连接电子元件的基础材料。
它起着支撑和传导作用，是电子设备中不可或缺的组成部分。
本文将简要介绍PCB的生产流程。
一、PCB设计在PCB制造的过程中，首先需要进行电路板的设计。
设计人员根据电子设备的需求和功能要求，使用专业的电路设计软件，进行电路板的布局和布线设计。
通过设计软件，我们可以确定电路板的尺寸、层数和线路连接方式。
二、电路板原材料准备在PCB制造过程中，需要准备各种原材料，包括基材、铜箔、耐火材料和覆盖层。
其中，基材是支持电路板结构的主要材料，可以选择有机基材（如FR-4）或无机基材（如陶瓷）；铜箔是用于导电的材料，可根据设计需求进行选择；耐火材料用于板材层之间的隔热和阻燃，通常是一种玻璃纤维材料；覆盖层用于保护电路板上的电子元件。
三、电路板层压电路板层压是将多层电路板结合在一起的过程。
首先，将准备好的基材和覆铜箔放在一起，形成厚度适当的层，在层与层之间放置耐火材料。
然后，将堆叠好的板材放入预热机中进行预热，使板材中的树脂熔化。
最后，将板材放入层压机中进行高温高压处理，使树脂熔化并与铜箔粘合在一起。
四、电路板图形化在电路板层压之后，需要通过图形化的过程来形成电路板的形状和尺寸。
这个过程通常被称为电路板的切割和切割。
首先，将层压好的电路板放入机器中，通过数控机床或激光切割机来切割和切割板材。
完成后，通过机器来修整和打磨电路板的边缘。
五、电路板开孔电路板开孔是为了在板上安装电子元件和连接器。
通过机器或激光，将电路板上需要开孔的位置进行加工。
开孔过程可以分为铣削孔和钻孔两种方式。
铣削孔适用于较大直径的孔，而钻孔则适用于较小孔径。
六、电路板表面处理电路板的表面处理是为了提高电路板的焊接能力和抗氧化能力。
目前常用的表面处理方法有热浸金和喷锡。
热浸金是将电路板浸入一种金属液体中，使金属与电路板表面发生化学反应，形成一层金属保护层。
