正弦交流电基础知识
正弦交流电的相量表示法
之一，广泛应用于交流电的分析、设计和控制中。
02
正弦交流电的基础知识
正弦交流电的定义
总结词
正弦交流电是指电压和电流随时间按 正弦规律变化的电能。
详细描述
正弦交流电是现代电力系统中最常用 的电能形式，其电压和电流的大小和 方向随时间变化，且变化规律呈正弦 波形。
正弦交流电的特性
总结词
正弦交流电具有周期性、频率、幅值、相位等特性。
THANKS
性等特性。
相量表示法在交流电机、电力系 统、通信和控制等领域有广泛应 用，是现代电力电子和通信技术
中不可或缺的工具。
04
相量表示法与正弦交流电的 关系
相量与正弦交流电的对应关系
相量是复数，其实部表示正弦交流电 的幅度，虚部表示正弦交流电的相位 。
相量长度（模）表示正弦交流电的有 效值或最大值，相量的角度表示正弦 交流电的相位。
02
相量运算能够简化正弦交流电的分析过程，使得复 杂的三角函数运算转化为简单的复数运算。
03
相量运算在交流电路的分析、设计与控制中有广泛 应用。
相量在电路分析中的应用
在交流电路分析中，相量表示法 能够将时域的三角函数形式转换 为复数形式，便于计算和分析。
通过相量图和相量运算，可以分 析交流电路的阻抗、功率和稳定
复数几何意义
复数在平面坐标系中可以用点或 向量表示，实部为x轴坐标，虚部 为y轴坐标。
阻抗和导纳
阻抗定义
阻抗是电路中阻碍电流流动的量，表示为复数 形式Z=R+jX，其中R是电阻，X是电抗。
导纳定义
导纳是类似于阻抗的量，表示为复数形式Y=G+jB， 其中G是电导，B是电纳。
阻抗和导纳的关系

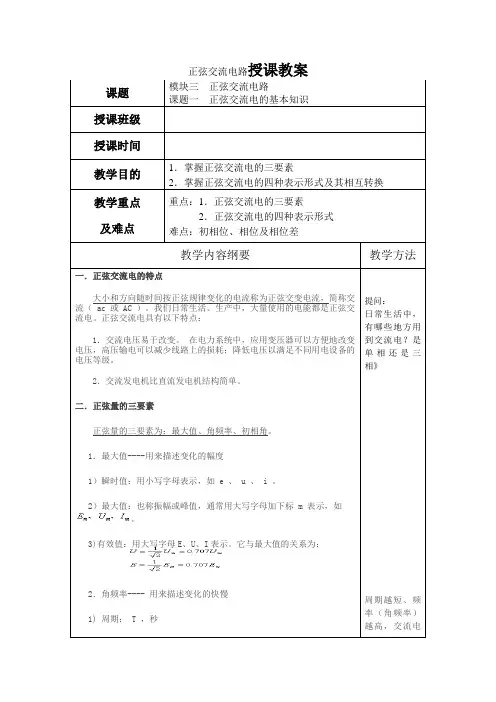

电工基础教案10正弦交流电的基本知识
正弦交流电路授课教案课题模块三正弦交流电路课题一正弦交流电的基本知识授课班级授课时间教学目的1．掌握正弦交流电的三要素2．掌握正弦交流电的四种表示形式及其相互转换教学重点及难点重点：1．正弦交流电的三要素2．正弦交流电的四种表示形式难点：初相位、相位及相位差教学内容纲要教学方法一．正弦交流电的特点大小和方向随时间按正弦规律变化的电流称为正弦交变电流，简称交流（ ac 或 AC ）。
我们日常生活、生产中，大量使用的电能都是正弦交流电。
正弦交流电具有以下特点：1．交流电压易于改变。
在电力系统中，应用变压器可以方便地改变电压，高压输电可以减少线路上的损耗；降低电压以满足不同用电设备的电压等级。
2．交流发电机比直流发电机结构简单。
二．正弦量的三要素正弦量的三要素为：最大值、角频率、初相角。
1．最大值----用来描述变化的幅度1）瞬时值：用小写字母表示，如 e 、 u 、 i 。
2）最大值：也称振幅或峰值，通常用大写字母加下标 m 表示，如。
3)有效值：用大写字母E、U、I表示。
它与最大值的关系为：2．角频率---- 用来描述变化的快慢1) 周期： T ，秒提问：日常生活中，有哪些地方用到交流电？是单相还是三相》周期越短、频率（角频率）越高，交流电变化越快。
2) 频率：， Hz 。
3) 角频率：3．初相角---- 用来描述变化的先后1) 相位角：2) 初相角： t=0 时正弦量的相位角称作初相角。
* 的大小和正负与计时起点有关。
* 规定* 如果正弦量零点在纵轴的左侧时，角为正；在纵轴右侧时，角为负。
结论: 一个正弦量与时间的函数关系可用它的频率、初相位和振幅三个量表示，这三个量就叫正弦量的三要素。
对一个正弦交流电量来说，可以由这三个要素来唯一确定：三、相位差与相位关系1 ．相位差——两个正弦交流电在任何瞬时相位角之差称相位差。
* 两个同频正弦量的相位差等于它们的初相之差。
规定。
2 ．相位关系a)超前、滞后关系；b)同相关系（；c)反相关系；d)正交关系四、课堂练习1 ）正弦交流电的三个基本要素是，，．2 ）我国工业及生活中使用的交流电频率为、周期为。
模块二、电工基础知识--正弦交流电
阻抗三角形
阻抗：
Z R2 (XL XC )2
arctg X L X C
R 阻抗角
所以p UI sin2ω t
同理，无功功率等于瞬时功率达到的最大值。
QC
UI
I 2XC
U2
XC
单位：乏（var）
例2: 电容器C=0.5μF，外加交流电压U=10V，
i
φ=30°，ω=106rad/s，求i。
+
解: （1）相量图法：先画相量图，
u
C
_
分别求I、 φ。
I
U
UI (1 cos2 t)dt
T0
UI I 2R U 2 / R
ωt
单位：瓦、千瓦 (W、kW)
电压与电流最大值的关系：
Im=URm/R
电压与电流有效值的关系：
I=UR/R
或 UR=IR
电路的功率
瞬时功率：瞬时电压与电流的乘积。 有功功率：瞬时功率的平均值。
P=URI=I2R=UR2/R
UR
R
U UL UC UR
电压三角形
电压与电流的相位差：
arctg U L UC arctg X L XC
UR
R
Z XL XC
R
阻抗三角形
阻抗：
Z R2 (XL XC )2
arctg X L X C
R 阻抗角
Z X XL XC
2.功率关系
由 u 2Usinω t
+
1
u
i 2U sin( ω t 90) (1) 瞬时功率 X C
_
p iu
单相正弦交流电路复习资料
单相正弦交流电路复习资料单相正弦交流电路复习资料在我们日常生活中，电力是不可或缺的资源。
而电力的传输和使用离不开电路的支持。
其中，单相正弦交流电路是最常见和基础的一种电路形式。
本文将对单相正弦交流电路进行复习和总结，帮助读者更好地理解和应用这一电路。
一、基本概念1. 交流电和直流电的区别交流电指的是电流方向和大小随时间变化的电流形式。
而直流电则是电流方向和大小保持不变的电流形式。
在单相正弦交流电路中，电流和电压都是交流的。
2. 正弦波的特点正弦波是一种周期性变化的波形，具有以下特点：- 幅值：波峰和波谷的最大偏离值，表示电压或电流的大小。
- 周期：波形重复出现的时间间隔。
- 频率：单位时间内波形重复出现的次数，与周期的倒数成正比。
- 相位：波形相对于某一参考点的位置，用角度表示。
3. 交流电路中的元件单相正弦交流电路由电源、负载和连接二者的导线组成。
其中，电源提供电能，负载是电能的消耗者。
二、基本电路1. 电阻电路电阻电路是最简单的单相正弦交流电路形式。
其中，电流和电压的关系由欧姆定律决定：电压等于电流乘以电阻。
2. 电感电路电感电路中，电感线圈是主要元件。
电感线圈的特点是：当电流变化时，产生感应电动势，抵抗电流的变化。
因此，电感电路中电流和电压之间存在相位差。
3. 电容电路电容电路中，电容器是主要元件。
电容器的特点是：可以存储电荷，当电压变化时，释放或吸收电荷。
因此，电容电路中电流和电压之间存在相位差。
三、复杂电路1. 串联电路串联电路是将多个电阻、电感或电容依次连接起来的电路形式。
在串联电路中，总电压等于各个元件电压之和，总电流相等。
2. 并联电路并联电路是将多个电阻、电感或电容同时连接在一起的电路形式。
在并联电路中，总电流等于各个元件电流之和，总电压相等。
3. RC、RL和RLC电路RC电路由电阻和电容组成，RL电路由电阻和电感组成，RLC电路由电阻、电感和电容组成。
这些电路在实际应用中具有重要作用，可以用于滤波、调节电压和频率等。
电工基础-正弦交流电的基本概念
本章介绍了交流电的基本概念以及交流电的表示法。 大小及方向均随时间按正弦规律做周期性变化的电流、 电压、电动势叫做正弦交流电流、电压、电动势。
一、正弦交流电的主要参数 1．周期与频率
交流电完成一次循环变化所用的时间叫做周期 T
2 ； ω
1 周期的倒数叫做频率 f ；角频率与频率之间的关系为 T
i ( t ) = Imsin( t i 0) u ( t ) = Umsin( t u0) e ( t ) = Emsin( t e0)
i ( t ) = Imsin( t i0) u ( t ) = Umsin( t u0) e ( t ) = Emsin( t e0) 式中，Im、Um、Em 分别叫做交流电流、电压、电动势的振幅 (也叫做峰值或最大值)，电流的单位为安培(A)，电压和电动 势的单位为伏特(V)； 叫做交流电的角频率，单位为弧度/秒 (rad/s)，它表征正弦交流电流每秒内变化的电角度； i0、u0、 e0 分别叫做电流、电压、电动势的初相位或初相，单位为弧 度 rad 或度( )，它表示初始时刻(t = 0 时)正弦交流电所处 的电角度。 振幅、角频率、初相这三个参数叫做正弦交流电的三要素。 任何正弦量都具备三要素。
二、波形图表示法
图 7-2 正弦交流电的波形图举例
三、相量图表示法
正弦量可以用最大值相量或有效值相量表示，但通常用 有效值相量表示。
1.振幅相量表示法
最大值相量表示法是用正 弦量的最大值做为相量的模(大 小)、用初相角做为相量的幅角， 例如有三个正弦量为 e = 60 sin( t＋60 °) V u = 30 sin( t＋30 °) V i = 5 sin( t－30°) A 图 7-3 正弦量的振幅相量图举例 则它们的最大值相量图如图 7-3 所示。

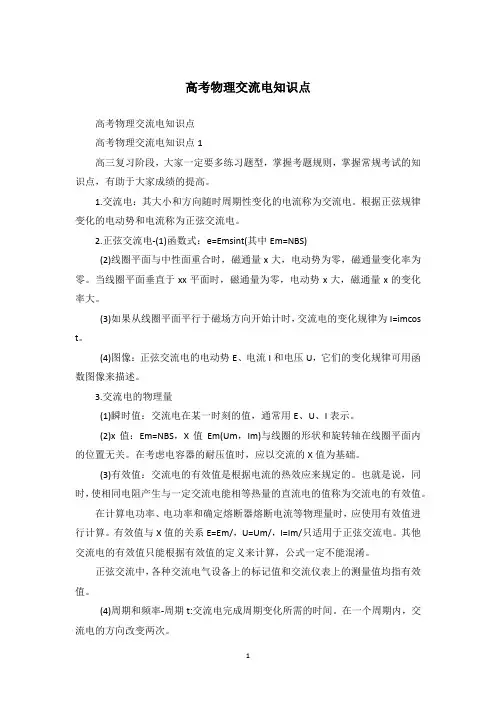

高考物理交流电知识点
高考物理交流电知识点高考物理交流电知识点高考物理交流电知识点1高三复习阶段，大家一定要多练习题型，掌握考题规则，掌握常规考试的知识点，有助于大家成绩的提高。
1.交流电：其大小和方向随时周期性变化的电流称为交流电。
根据正弦规律变化的电动势和电流称为正弦交流电。
2.正弦交流电-(1)函数式：e=Emsint(其中Em=NBS)(2)线圈平面与中性面重合时，磁通量x大，电动势为零，磁通量变化率为零。
当线圈平面垂直于xx平面时，磁通量为零，电动势x大，磁通量x的变化率大。
(3)如果从线圈平面平行于磁场方向开始计时，交流电的变化规律为I=imcos t。
(4)图像：正弦交流电的电动势E、电流I和电压U，它们的变化规律可用函数图像来描述。
3.交流电的物理量(1)瞬时值：交流电在某一时刻的值，通常用E、U、I表示。
(2)x值：Em=NBS，X值Em(Um，Im)与线圈的形状和旋转轴在线圈平面内的位置无关。
在考虑电容器的耐压值时，应以交流的X值为基础。
(3)有效值：交流电的有效值是根据电流的热效应来规定的。
也就是说，同时，使相同电阻产生与一定交流电能相等热量的直流电的值称为交流电的有效值。
在计算电功率、电功率和确定熔断器熔断电流等物理量时，应使用有效值进行计算。
有效值与X值的关系E=Em/，U=Um/，I=Im/只适用于正弦交流电。
其他交流电的有效值只能根据有效值的定义来计算，公式一定不能混淆。
正弦交流中，各种交流电气设备上的标记值和交流仪表上的测量值均指有效值。
(4)周期和频率-周期t:交流电完成周期变化所需的时间。
在一个周期内，交流电的方向改变两次。
f:频率：交流电流在1s内周期性变化的次数。
角频率：=2/t=2 f。
高考物理交流电知识点21.电压瞬时值e=Emsint电流瞬时值I=Imsint；(=2f)2.电动势峰值Em=nBS=2BLv电流峰值(在纯电阻电路中)Im=Em/R总计3.正(补)弦交流电有效值：E=Em/(2)1/2；u=Um/(2)1/2；I=Im/(2)1/24.理想变压器一、二次线圈中电压、电流和功率的关系U1/U2=n1/N2；I1/I2=N2/N2；进=出5.在长距离输电中，利用高电压传输电能，可使输电线路上的电能损耗减少33,360 p损耗'=(P/U)2R；(P ' :输电线路失电损失，P:传输电能总功率，U3360传输电压，R3360输电线路电阻)[见第二卷P198]；6.公式1、2、3、4中的物理量和单位：:角频率(rad/s)；T:时间；N:线圈匝数；B:磁感应强度(t)；S:线圈面积(m2)；U:(输出)电压(V)；I:电流强度(a)；P:功率(w)。
电路分析基础课件第6章 相量法
+j
设相量
相量 乘以 ，
将逆时针旋转 90， 得到
A
0ψ +1
相量 乘以
，
- A
将顺时针旋转 90，得到
应用举例
例： 6-5 在图示相量图中， 己知I1=10A， I2=5A, U=110V， f=50Hz，试分别写出 它们的 相量表达式和瞬时值表达式，并说明它们之间的相位关系。
解： 相量表达式为 I1 10 30 A I2 5 45 A
F2
(1) 加法运算：
F1 F2 (a1 a2 ) j(b1 b2 )
F1 +1
F1 F2 F2
(2) 减法运算：
作图方法：首尾相连
F1 F2 (a1 a2 ) j(b1 b2 )
平行四边形
(3) 乘法运算：
F1 F2 F1 F2 (1 2 )
试分别画出它们的波形图，求出它们的有效值、频率及相位差。
解：u 10 2sin(314t 30)
i、u
10 2cos(314t 120)
ui
i、u波形图如图所示。其有效值为
I 20 14.142Α 2
0 π 2π ωt
U 10V
i、u 的频率为 f ω 314 50Hz
2π 2 3.14
u、i 的相位差为：
ψu ψi 120 60 180
应用举例
例： 6-3已知正弦电压 u 311cos(314t 60)V，试求：(1)角频率ω、频率f、周期T、
最大值Um和初相位Ψu ；(2)在t=0和t=0.001s时，电压的瞬时值；(3)用交流电压 表去测量电压时，电压表的读数应为多少？
正弦交流电频率知识点整理
正弦交流电频率知识点整理
1. 什么是正弦交流电频率？
正弦交流电频率指的是电流或电压在一个周期内重复变化的次数。
在一个周期中，电流或电压从正向到负向再到正向的变化过程被称为一个周期，频率就是在单位时间内完成的周期数。
2. 如何计算正弦交流电频率？
正弦交流电频率可以通过以下公式进行计算：
频率（Hz）= 周期（s）的倒数
或者
频率（Hz）= 每秒变化的周期数
3. 正弦交流电频率的单位
频率的单位是赫兹（Hz），表示每秒完成的周期数。
常见的电力系统频率为50赫兹或60赫兹。
4. 正弦交流电频率的影响
正弦交流电频率的大小对电器设备的工作性能有重要影响。
一般来说，电器设备的工作频率应和供电电源的频率相同。
如果供电频率高于或低于电器设备的额定频率，可能会导致设备损坏或性能下降。
5. 正弦交流电频率的调整
在某些情况下，需要调整正弦交流电频率以满足特定的需求。
这可以通过变频器等设备实现，变频器可以改变电压的频率来调整正弦交流电的频率。
以上就是关于正弦交流电频率的一些基本知识点。
了解正弦交流电频率对于电气工程师和电器设备用户来说非常重要，可以帮助他们更好地设计和使用电器设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一个电阻在同样的时间内产生的热量相等，
就将这一直流电的数值定义为交流电的电
流有效值。
I
Im 2
0.707 Im
同样，还有电压有效值。
工程上凡是谈到周期电流、电压或电动 势的量值时，若无特殊说明，都是指有 效值而言。在交流测量仪表上指示的电 流或电压也都是有效值。但在分析各种 电子器件的击穿电压或电气设备的绝缘 耐压时，要按最大值考虑。
弦量的对应的角度随时间变化的速度，或
者说，表示单位时间增加的角度。主单位
是弧度每秒（即rad／s）。正弦量变化的 快慢还可以用周期（T）和频率（f）表示。
周期是指正弦量变化一个循环所需的
时间，用T表示，它的主单位是秒（s）。
频率是指正弦量每单位时间内变化的循环
次数，用f表示，它的主单位是赫兹 （Hz）。频率和周期的关系是互为倒数 。
正弦电流电路
2.1 正弦交流电的基本概念
在交流电路中，电流的大小和方向、电压的大小和极性
都随时间的变化而变化，按正弦规律随时间变化的电
压或电流称为正弦交流电压和电流。在任一瞬时，变
化的电流或电压的数值，称为瞬时值，并用小写字母
表示。
i(t) 表示，为了书
写简便，
i。
交流电的三要素 最大值Im，周期T（或频率ω），初相位Ψ。
3.1.3 有效值
正弦量是一个随时间按正弦规律作
周期性变化的物理量，可以用瞬时值和
最大值来表示。但瞬时值描述较繁琐，
最大值又只能反映瞬间情况，不能确切
表达它的效果，为此工程上引入一个新
概念，即有效值。下面从等效能量概念
来定义有效值。
有效值：如果交流电通过一个电阻时，在
一个周期内产生的热量与某直流电通过同
我国电力工业采用的是工频为50Hz的交流电，它的周期是0.02s，角
频率为314rad／s。
φi称为正弦电流的初相位或初相角。
它是正弦量在计时起点（t＝0）时刻的
相角，即（ωt+φi）|t=0＝φi，它又反映 正弦量的初始值，即t＝0时刻的值 。
如果能求出正弦电流的振幅、频率 和初相位，根据给定的参考方向，就可 以完全确定该正弦电流。所以把振幅、 频率和初相位称为正弦量的三要素。
交流电相比于直流电有如下优点。
（1）正弦交流电在电力供电系统中广泛应 用， （2）交流电可通过变压器任意变换电流、电 压，便于输送、分配和使用。
（3）交流发电机和电动机比直流的简单、经 济和耐用。
交流电的三要素
最大值Im，周期T（或频率ω），初相位Ψ。
正弦交流电的波形图
ω称为正弦电流的角频率。它表示正
