几种绝缘材料性能比较

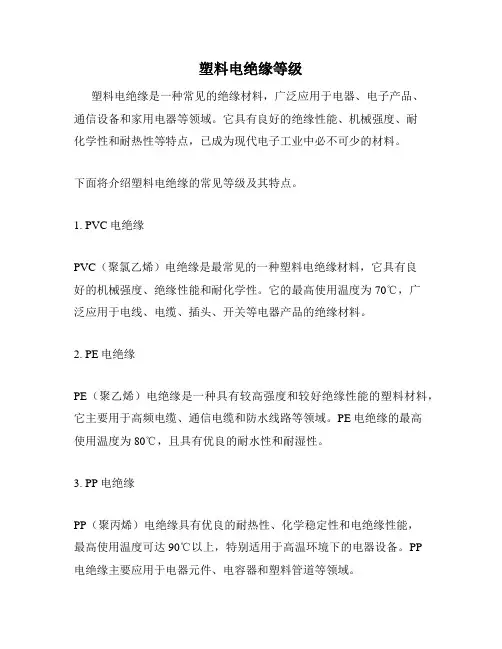

塑料电绝缘等级
塑料电绝缘等级塑料电绝缘是一种常见的绝缘材料，广泛应用于电器、电子产品、通信设备和家用电器等领域。
它具有良好的绝缘性能、机械强度、耐化学性和耐热性等特点，已成为现代电子工业中必不可少的材料。
下面将介绍塑料电绝缘的常见等级及其特点。
1. PVC电绝缘PVC（聚氯乙烯）电绝缘是最常见的一种塑料电绝缘材料，它具有良好的机械强度、绝缘性能和耐化学性。
它的最高使用温度为70℃，广泛应用于电线、电缆、插头、开关等电器产品的绝缘材料。
2. PE电绝缘PE（聚乙烯）电绝缘是一种具有较高强度和较好绝缘性能的塑料材料，它主要用于高频电缆、通信电缆和防水线路等领域。
PE电绝缘的最高使用温度为80℃，且具有优良的耐水性和耐湿性。
3. PP电绝缘PP（聚丙烯）电绝缘具有优良的耐热性、化学稳定性和电绝缘性能，最高使用温度可达90℃以上，特别适用于高温环境下的电器设备。
PP电绝缘主要应用于电器元件、电容器和塑料管道等领域。
4. PU电绝缘PU（聚氨酯）电绝缘是一种高性能的塑料材料，具有优异的耐热性、机械强度和绝缘性能，最高使用温度可达125℃。
PU电绝缘广泛用于高端电子器件、控制器、变压器等高性能电器设备的绝缘材料。
5. PA电绝缘PA（尼龙）电绝缘是一种高性能的塑料材料，具有优良的耐磨性、机械强度和绝缘性能，最高使用温度可达120℃。
此外，PA电绝缘还有较好的耐油性和耐化学性能，广泛用于电器组件和汽车电器领域。
总之，塑料电绝缘具有良好的绝缘性、机械性能和耐化学性能等特点，广泛应用于电子工业中各个领域。
在选择塑料电绝缘时，需要根据具体的工艺和使用条件，选择适合的电绝缘等级，以确保电器设备的安全和可靠性。
各种绝缘材料的击穿电压
各种绝缘材料的击穿电压绝缘材料是一种能够阻止电流流动的材料，具有很高的电阻性能。
然而，当电压升高到一定程度时，绝缘材料会发生击穿现象，导致电流突然增加，破坏绝缘性能。
绝缘材料的击穿电压是指在特定条件下，绝缘材料能够承受的最大电压。
本文将介绍几种常见的绝缘材料及其击穿电压。
1. 空气：空气是一种常见的绝缘材料，其击穿电压一般为3-30千伏。
空气中的击穿电压受到温度、湿度等环境因素的影响。
在高温、湿度大的环境下，空气的击穿电压会降低。
2. 纸质绝缘材料：纸质绝缘材料是一种用于电力设备中的常见材料。
其击穿电压一般在15-35千伏之间。
纸质绝缘材料的击穿电压受到厚度、含水量等因素的影响。
纸质绝缘材料的击穿电压随着厚度的增加而增加，但过厚的纸质绝缘材料会增加电容，影响电气性能。
3. 塑料绝缘材料：塑料绝缘材料是一种常用于电线电缆绝缘的材料。
不同种类的塑料材料具有不同的击穿电压。
例如，聚氯乙烯（PVC）的击穿电压一般为20-60千伏，聚四氟乙烯（PTFE）的击穿电压可达到60-100千伏。
塑料绝缘材料的击穿电压受到温度、湿度、含水量等因素的影响。
在高温、湿度大的环境下，塑料绝缘材料的击穿电压会降低。
4. 陶瓷绝缘材料：陶瓷绝缘材料是一种高温绝缘材料，具有较高的击穿电压。
例如，氧化铝陶瓷的击穿电压可达到100-200千伏。
陶瓷绝缘材料的击穿电压受到材料成分、结构等因素的影响。
陶瓷绝缘材料具有良好的耐高温性能和化学稳定性，在高温、恶劣环境下仍能保持较高的绝缘性能。
5. 玻璃绝缘材料：玻璃绝缘材料是一种常用于电气设备的绝缘材料，具有较高的击穿电压。
例如，硅酸盐玻璃的击穿电压可达到200-300千伏。
玻璃绝缘材料的击穿电压受到材料成分、制备工艺等因素的影响。
玻璃绝缘材料具有良好的耐高温性能和化学稳定性，广泛应用于电力、电子等领域。
不同种类的绝缘材料具有不同的击穿电压。
在实际应用中，选择合适的绝缘材料至关重要，要根据具体的电气设备及工作环境选择合适的绝缘材料，以确保设备的安全运行。

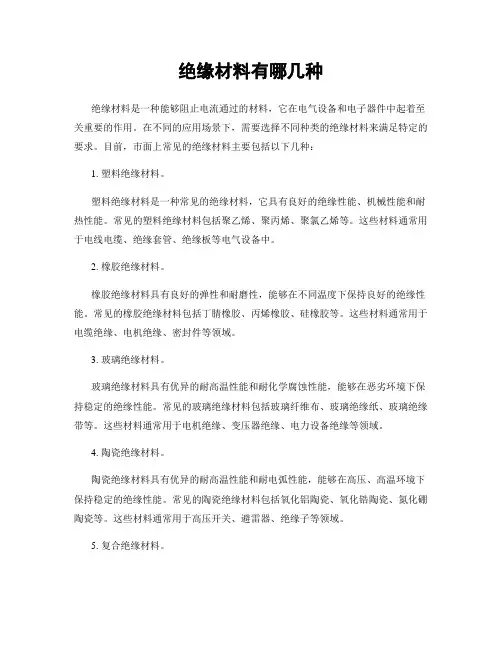

绝缘材料有哪几种
绝缘材料有哪几种绝缘材料是一种能够阻止电流通过的材料，它在电气设备和电子器件中起着至关重要的作用。
在不同的应用场景下，需要选择不同种类的绝缘材料来满足特定的要求。
目前，市面上常见的绝缘材料主要包括以下几种：1. 塑料绝缘材料。
塑料绝缘材料是一种常见的绝缘材料，它具有良好的绝缘性能、机械性能和耐热性能。
常见的塑料绝缘材料包括聚乙烯、聚丙烯、聚氯乙烯等。
这些材料通常用于电线电缆、绝缘套管、绝缘板等电气设备中。
2. 橡胶绝缘材料。
橡胶绝缘材料具有良好的弹性和耐磨性，能够在不同温度下保持良好的绝缘性能。
常见的橡胶绝缘材料包括丁腈橡胶、丙烯橡胶、硅橡胶等。
这些材料通常用于电缆绝缘、电机绝缘、密封件等领域。
3. 玻璃绝缘材料。
玻璃绝缘材料具有优异的耐高温性能和耐化学腐蚀性能，能够在恶劣环境下保持稳定的绝缘性能。
常见的玻璃绝缘材料包括玻璃纤维布、玻璃绝缘纸、玻璃绝缘带等。
这些材料通常用于电机绝缘、变压器绝缘、电力设备绝缘等领域。
4. 陶瓷绝缘材料。
陶瓷绝缘材料具有优异的耐高温性能和耐电弧性能，能够在高压、高温环境下保持稳定的绝缘性能。
常见的陶瓷绝缘材料包括氧化铝陶瓷、氧化锆陶瓷、氮化硼陶瓷等。
这些材料通常用于高压开关、避雷器、绝缘子等领域。
5. 复合绝缘材料。
复合绝缘材料是将不同种类的绝缘材料通过复合工艺进行组合而成，能够充分发挥各种材料的优点，提高绝缘性能和机械性能。
常见的复合绝缘材料包括聚酯玻璃纤维带、聚四氟乙烯玻璃纤维布、聚酰亚胺玻璃纤维布等。
这些材料通常用于特殊电气设备、航空航天领域、高速列车等领域。
综上所述，绝缘材料的种类繁多，每种材料都具有特定的优点和适用场景。
在实际应用中，需要根据具体的要求和环境条件选择合适的绝缘材料，以确保电气设备和电子器件的安全可靠运行。

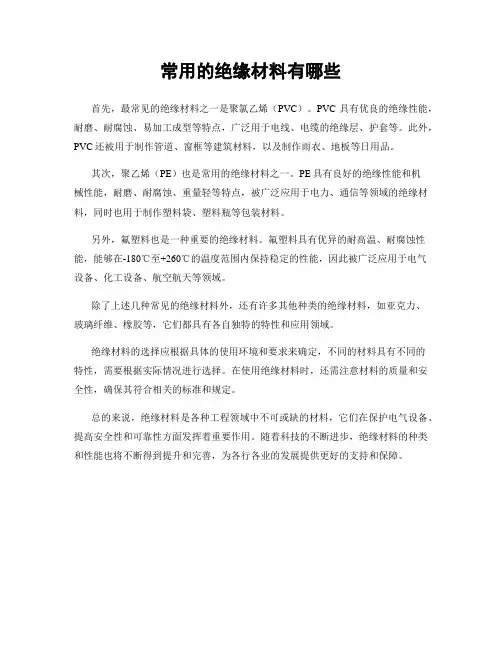

常用的绝缘材料有哪些
常用的绝缘材料有哪些
首先，最常见的绝缘材料之一是聚氯乙烯（PVC）。
PVC具有优良的绝缘性能，耐磨、耐腐蚀、易加工成型等特点，广泛用于电线、电缆的绝缘层、护套等。
此外，PVC还被用于制作管道、窗框等建筑材料，以及制作雨衣、地板等日用品。
其次，聚乙烯（PE）也是常用的绝缘材料之一。
PE具有良好的绝缘性能和机
械性能，耐磨、耐腐蚀、重量轻等特点，被广泛应用于电力、通信等领域的绝缘材料，同时也用于制作塑料袋、塑料瓶等包装材料。
另外，氟塑料也是一种重要的绝缘材料。
氟塑料具有优异的耐高温、耐腐蚀性能，能够在-180℃至+260℃的温度范围内保持稳定的性能，因此被广泛应用于电气设备、化工设备、航空航天等领域。
除了上述几种常见的绝缘材料外，还有许多其他种类的绝缘材料，如亚克力、
玻璃纤维、橡胶等，它们都具有各自独特的特性和应用领域。
绝缘材料的选择应根据具体的使用环境和要求来确定，不同的材料具有不同的
特性，需要根据实际情况进行选择。
在使用绝缘材料时，还需注意材料的质量和安全性，确保其符合相关的标准和规定。
总的来说，绝缘材料是各种工程领域中不可或缺的材料，它们在保护电气设备、提高安全性和可靠性方面发挥着重要作用。
随着科技的不断进步，绝缘材料的种类和性能也将不断得到提升和完善，为各行各业的发展提供更好的支持和保障。

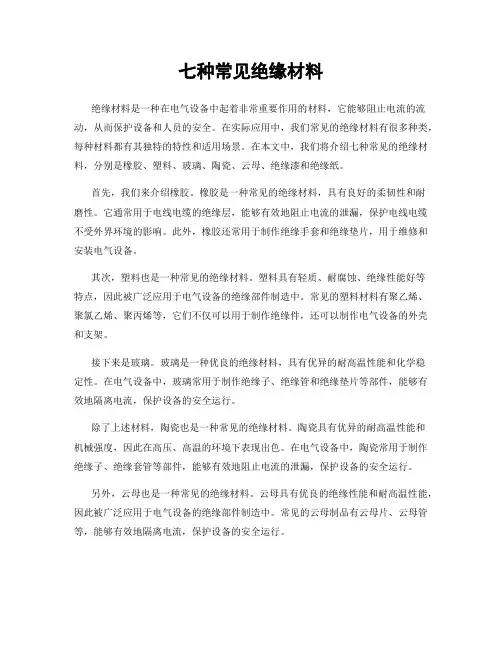

七种常见绝缘材料
七种常见绝缘材料绝缘材料是一种在电气设备中起着非常重要作用的材料，它能够阻止电流的流动，从而保护设备和人员的安全。
在实际应用中，我们常见的绝缘材料有很多种类，每种材料都有其独特的特性和适用场景。
在本文中，我们将介绍七种常见的绝缘材料，分别是橡胶、塑料、玻璃、陶瓷、云母、绝缘漆和绝缘纸。
首先，我们来介绍橡胶。
橡胶是一种常见的绝缘材料，具有良好的柔韧性和耐磨性。
它通常用于电线电缆的绝缘层，能够有效地阻止电流的泄漏，保护电线电缆不受外界环境的影响。
此外，橡胶还常用于制作绝缘手套和绝缘垫片，用于维修和安装电气设备。
其次，塑料也是一种常见的绝缘材料。
塑料具有轻质、耐腐蚀、绝缘性能好等特点，因此被广泛应用于电气设备的绝缘部件制造中。
常见的塑料材料有聚乙烯、聚氯乙烯、聚丙烯等，它们不仅可以用于制作绝缘件，还可以制作电气设备的外壳和支架。
接下来是玻璃。
玻璃是一种优良的绝缘材料，具有优异的耐高温性能和化学稳定性。
在电气设备中，玻璃常用于制作绝缘子、绝缘管和绝缘垫片等部件，能够有效地隔离电流，保护设备的安全运行。
除了上述材料，陶瓷也是一种常见的绝缘材料。
陶瓷具有优异的耐高温性能和机械强度，因此在高压、高温的环境下表现出色。
在电气设备中，陶瓷常用于制作绝缘子、绝缘套管等部件，能够有效地阻止电流的泄漏，保护设备的安全运行。
另外，云母也是一种常见的绝缘材料。
云母具有优良的绝缘性能和耐高温性能，因此被广泛应用于电气设备的绝缘部件制造中。
常见的云母制品有云母片、云母管等，能够有效地隔离电流，保护设备的安全运行。
此外，绝缘漆也是一种重要的绝缘材料。
绝缘漆具有优异的绝缘性能和耐腐蚀性能，常用于电机、变压器等设备的绝缘处理。
它能够形成均匀的绝缘膜，有效地隔离电流，提高设备的绝缘性能。
最后，我们来介绍绝缘纸。
绝缘纸是一种常见的绝缘材料，具有优异的绝缘性能和机械强度。
它常用于电气设备的绝缘层和绝缘垫片等部件制造中，能够有效地隔离电流，保护设备的安全运行。
常用绝缘材料体积电阻率
常用绝缘材料体积电阻率绝缘材料是一种用于电气设备和电气绝缘的材料，它能够阻止电流的通过。
绝缘材料的体积电阻率是衡量其绝缘性能的一个重要指标。
体积电阻率表示的是材料单位体积内电阻的大小，其单位为欧姆·米（Ω·m）。
体积电阻率越大，说明材料对电流的阻碍能力越强，即绝缘性能越好。
1.空气：空气是一种常见的绝缘材料，其体积电阻率约为10^16Ω·m。
由于空气中的分子较少，所以其绝缘性能较好。
2.硅橡胶：硅橡胶是一种常见的橡胶绝缘材料，其体积电阻率约为10^14-10^16Ω·m。
硅橡胶具有较好的机械强度和耐高温性能，广泛应用于高温绝缘领域。
3.高碳酸脂：高碳酸脂是一种高压绝缘材料，其体积电阻率约为10^13-10^16Ω·m。
高碳酸脂的绝缘性能优秀，能够承受高电压和高温。
4.聚氯乙烯（PVC）：聚氯乙烯是一种常见的塑料绝缘材料，其体积电阻率约为10^12-10^13Ω·m。
PVC具有良好的抗湿性和电绝缘性能，广泛应用于电缆和电线等领域。
5.玻璃纤维：玻璃纤维是一种高温绝缘材料，其体积电阻率约为10^10-10^15Ω·m。
玻璃纤维具有优异的抗拉强度和绝缘性能，被广泛应用于高温绝缘领域。
除了上述常用的绝缘材料外，还有许多其他绝缘材料，如聚苯乙烯、酚醛树脂、聚四氟乙烯等，在实际应用中也起着重要的作用。
这些材料的体积电阻率也有较大的差异，可以根据不同的电气设备和使用环境选择合适的绝缘材料。
综上所述，绝缘材料的体积电阻率是衡量其绝缘性能的一个重要指标。
不同的绝缘材料具有不同的体积电阻率范围，根据实际需求选择适合的绝缘材料可以有效提高电气设备的安全性和可靠性。
电缆绝缘材料
电缆绝缘材料简介电缆绝缘材料是一种在电缆制造过程中使用的特殊材料，用于分隔电力导体与外部环境，防止电流泄露或电缆损坏。
在电缆的正常运行中，绝缘材料起到了至关重要的作用，保证了电流传输的稳定性和安全性。
常见的电缆绝缘材料以下是几种常见的电缆绝缘材料：1. PVC（聚氯乙烯）：PVC作为一种常见的绝缘材料，具有良好的电气绝缘性能和耐酸碱性，适用于低电压和一般电力电缆。
2. PE（聚乙烯）：PE绝缘材料具有较高的耐热性和机械强度，适用于中等电压电力电缆和通信电缆。
3. XLPE（交联聚乙烯）：XLPE绝缘材料经过特殊的交联处理，具有更好的电气性能和耐高温性能，适用于高压电力电缆。
4. EPR（乙丙橡胶）：EPR材料具有良好的抗氧化性和耐化学介质性能，适用于高温环境下的电力电缆。
5. Silane交联材料：Silane交联材料是一种新型的绝缘材料，具有优异的耐热性和耐老化性能，适用于特殊环境下的电缆。
选用绝缘材料的考虑因素在选择电缆绝缘材料时需要考虑以下因素：1. 电压等级：不同电缆的电压等级各不相同，因此需要选用符合电压等级要求的绝缘材料。
2. 环境条件：环境温度、湿度、酸碱度等因素会对绝缘材料的性能产生影响，选用时需要考虑所处环境的特点。
3. 机械强度要求：不同类型的电缆在使用中可能会承受不同的机械应力，绝缘材料需要具备足够的机械强度来抵御外部压力。
4. 耐候性能：电缆通常需要长时间暴露在室外环境中，所选用的绝缘材料需要具备良好的耐候性能，以保证电缆的寿命和可靠性。
结论电缆绝缘材料是电缆制造中必不可少的一部分，不同类型的电缆需要选用适合的绝缘材料来保证其正常运行。
在选用绝缘材料时需考虑电压等级、环境条件、机械强度要求和耐候性能等因素，以确保电缆能够稳定可靠地传输电流。
几种常用的绝缘材料的耐热等级
几种常用的绝缘材料的耐热等级绝缘材料是一种用于阻隔电流流动或热传导的材料。
在高温环境下，材料的绝缘性能可能会受到一定程度的影响。
因此，选择具有较高耐热等级的绝缘材料非常重要，以确保电气设备的安全运行。
以下是几种常用的绝缘材料及其耐热等级：1. 聚氨酯（Polyurethane）：聚氨酯是一种常见的绝缘材料，具有较高的耐热等级。
通常情况下，聚氨酯的耐热温度可以达到约150°C。
这使得聚氨酯成为广泛应用于电气设备中的绝缘材料之一2. 聚酰亚胺（Polyimide）：聚酰亚胺是一种具有出色耐高温性能的绝缘材料。
它的耐热温度通常可以达到约250°C。
因此，聚酰亚胺广泛应用于高温环境下的电子设备和电缆。
3. 聚四氟乙烯（Polytetrafluoroethylene，简称PTFE）：PTFE 是一种具有极高熔点和耐高温性能的绝缘材料。
它的耐热温度可达到约260°C至290°C。
PTFE 被广泛应用于高温工业设备、航空航天业和化学工程等领域。
4. 硅胶（Silicone）：硅胶是一种弹性较好、具有良好绝缘性能的绝缘材料。
它的耐热温度通常可达到约200°C至250°C。
因此，硅胶广泛应用于高温电器设备和电线电缆绝缘层。
5. 玻璃纤维（Glass Fiber）：玻璃纤维是一种耐高温的绝缘材料，可在高达约400°C的温度下保持良好的绝缘性能。
它通常用于制造绝缘管、电气绝缘板和电线电缆绝缘层等。
除了上述提到的几种绝缘材料，还有一些特殊的耐热绝缘材料，例如耐高温陶瓷（High-Temperature Ceramics）、鳍片纸（Fish Paper）和石棉（Asbestos）。
这些材料具有更高的耐热等级，可用于更极端的高温环境。
需要注意的是，每种绝缘材料的耐热等级可能会根据具体的制造工艺和材料配方而有所不同。
因此，在选择绝缘材料时，建议参考相关的材料技术参数表以获得准确的耐热等级信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
≥1×1012
≥1×1013
2.2×1014
≥1×1011
9
垂直层向电气强度
kV/mm
20
15
22
10.5
10~12
10
平行层向电气强度
kV
≥50
≥40
90
—
≥40
11
耐电弧
s
120
120
—
≥180
≥18012相比漏电起痕 Nhomakorabea数—
CTI200
CTI200
—
CTI600
CTI400~600
环氧树脂与不饱和聚酯树脂比较：
聚酯纤维布
无碱玻璃纤维布
优点
耐化学腐蚀性好；
电绝缘性能更好
绝缘材料制品密度小。
机械性能优异，力学强度高
缺点
热收缩性高
易被无机酸腐蚀
几种绝缘材料性能比较
赵建喜
有机绝缘复合板材比较：
序号
项目
单位
技术指标
真空压力
浸胶板
FR-4环氧玻布层压板
环氧聚酯纤维布板
不饱和聚酯玻纤布模塑板
SMC模塑板
1
比重
g/cm3
1.9~2.1
1.8~2.0
1.2~1.4
1.9~2.1
1.7~1.9
2
弯曲强度
MPa
800
≥400
231
≥200
≥180
3
拉伸强度（纵向）
MPa
≥500
150~240
100
≥100
≥70
4
压缩强度
MPa
300
230
114
≥300
≥120
5
冲击强度
kJ/m2
300
30
—
200
60
6
吸水率
%
（≤20mg）
≤0.1
0.14
≤0.3
≤0.2
7
表面电阻率
Ω
≥1×1013
≥1×1012
4.5×1014
≥1×1012
绝缘电阻：≥1012Ω
8
体积电阻率
不饱和聚酯树脂
环氧树脂
优点
工艺性能良好；
综合性能良好、力学强度好于酚醛树脂；
品种繁多、应用范围广。
耐腐蚀、电绝缘性能更好；
力学强度高、机械性能更好；
收缩率小，尺寸稳定性，不易变形。
价格
价格低廉
聚酯树脂的1~2倍
用途
一般玻璃钢（FRP）制品；
片状模塑料（SMC）
多用于电器制品
聚酯纤维布与玻璃纤维布比较：
