九年级物理欧姆定律单元测试卷附答案一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。
(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。
分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。
②改变滑片P的位置，获得多组对应的电压、电流值。
根据记录的数据，绘制得如图丙所示的I﹣U图像。
由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。
【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。
(2)[2][3]若选用2.5Ω的电阻，实验中电阻R 两端的电压始终保持3V 不变，由欧姆定律可得，此时电路中的电流为3V = 1.2A>0.6A 2.5ΩU I R == 超过了电流表的量程，故实验中不能被选用的电阻为2.5Ω。
(3)[4]保证可用电阻均能正常进行实验，设最大电源电压为'U ，根据串联电路电压的规律和分压原理U R U R =滑滑定定当所用定值电阻的阻值为25Ω，变阻器接入阻值最大为15Ω时'3V 15Ω3V 25ΩU -=解得' 4.8V U =实验中需要控制电阻R 两端的电压始终保持3V 不变，所以电源电压最小为3V ，故电源电压只能在3V 到4.8V 之间。
(4)[5]由表格数据可知，对应的电流和电阻的乘积都等于3V ，由此得出结论：电压一定时，导体中的电流与电阻成反比。
(5)[6][7]由图乙所示电压表可知，其量程为0~3V ，分度值为0.1V ，所示为2.2V ，灯泡两端电压小于额定电压，要测灯泡额定功率，应增大灯泡的电压，减小变阻器分得的电压，由分压原理可知，应减小滑动变阻器接入电路的阻值，即滑片向A 端移动，直到电压表示数为额定电压2.5V 。
[8]由图丙所示图像可知，灯泡的电压为1.5V 时，电流为0.15A ，由UI R=可得，此时灯泡的电阻值1.5V =10Ω0.15AU R I == 由图丙可知，灯泡额定电压对应的电流为0.2A ，灯泡额定功率2.5 V 0.24A=0.5W P UI ==⨯[9]小灯泡的电流与电压不成正比，原因可能是小灯泡电阻受到温度的影响，小灯泡电阻丝会随着温度的变化而变化。
2．有一只阻值未知的定值电阻R x。
图甲是用伏安法测R x阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω：U/V I/A R/Ω10.80.22 1.60.43 2.00.5(1)甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）；（_____________）(2)改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是______（填字母）；A．滑动变阻器断路 B．R x断路 C．R x短路(3)故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=____________Ω；(4)实验小组测了三组数据（如上表），进行多次实验的目的是____________；分析表中数据可知，不可能通过以上实验获得的数据是____________（填序号）。
原因是________________；[拓展]小明认为，实际中电流表和电压表都有内阻，若考虑电表的内阻，利用甲图改正后的电路测量电阻时，如果电压表和电流表的读数分别为U和I，而它们自身电阻分别为R v 和R A，则R x更准确的表达式为__________。
【答案】 A 4 取平均值减小误差1 电压表示数为0.8V 时，滑动变阻器连入的电阻大于滑动变阻器的最大阻值 VV -UR IR U【解析】 【分析】 【详解】(1)[1]用伏安法测R x 阻值的大小，需要知道R x 两端的电压大小，流过R x 的电流大小；从图甲可以看到，可以把电阻R x 左端与电流表的接线改成电阻R x 左端与开关S 右端相连，这时电流从电源正极流出，流过电流表、滑动变阻器、电阻R x ，再流过开关S ，最后回负极，电压表并联在电阻R x 的两端；根据上述修改实物图，如下图所示。
(2)[2]A ．假设滑动变阻器断路，那么整个电路都没有电流，电流表没有示数，电压表也没有示数，这与题中的条件相符合，所以可能是滑动变阻器断路，选项A 符合题意； B ．假设R x 断路，那么电路中没有电流，电流表没有示数，电压表测的是电源电压，有示数，这与题中的条件不符合，所以不可能是R x 断路，B 项不合题意；C ．假设R x 短路，那么电路中有电流流过，电流表会有示数，电压表没有示数，这与题中的条件不符合，所以不可能是R x 短路，C 项不合题意。
故选A 。
(3)[3]从图乙可以看到，电流表的量程是0~0.6A ，分度值是0.02A ，它的读数是0.3A ，根据UR I可知，待测电阻R x 的大小是x xx 1.2V4Ω0.3AURI===待测电阻R x的大小是4Ω。
(4)[4]因为实验过程中会存在误差，进行多次实验的目的是取平均值减小误差。
[5][6]不可能通过以上实验获得的数据是实验序号1；因为当电压表的示数是0.8V时，这时变阻器两端的电压是3V-0.8V 2.2VU==变流过变阻器的电流大小是0.2AI=变，这时变阻器的电阻大小是2.2V11Ω0.2AURI===变变变而变阻器的最大阻值是10Ω，R变与实际不符合，所以电压表的示数不可能是0.8V，不可能通过以上实验获得的数据是实验序号1。
[7]根据欧姆定律可知，流过电压表的电流是VVUIR=，根据并联电路的电流规律可知，流过R x的电流大小是x VV--UI I I IR==根据URI=可知，R x的阻值是Vxx V-URURI IR U==R x的阻值是VV-URIR U。
3．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路如图甲所示．（1）连接电路前，开关必须______．（2）请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路__（导线不允许交叉）．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是______A．电流表坏了 B．滑动变阻器短路 C．电阻处接触不良 D．电阻短路（4）排除故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，实验数据记录如下表．其中第5次实验电流表示数如图丙所示，其读数为______A．（5）实验结果是：______．【答案】断开 C 0.12 电压不变，导体中的电流与导体的电阻成反比【解析】(1)连接电路前，为保护电路，开关必须断开；(2)电压表与电阻并联接入电路，滑动变阻器与电阻串联，采取“一上一下”的连接方式，如下图所示；(3)图丙中电流表用的是0.6A量程，分度值为0.02A，故其示数为0.12A；(4)分析表格数据可知，电压一定时，通过电阻电流的变化倍数和电阻阻值变化倍数的倒数相等，故可得结论：电压不变，导体中的电流与其电阻成反比．点睛：根据电流表选用的量程和其分度值，读出电流表示数；分析表中电流的变化倍数和电阻的变化倍数之间的关系，利用控制变量法得出结论．4．在“用伏安法测电阻”的实验中：（1）实验原理是________________________．（2）用电压表、电流表测量电阻有如图所示的两种接法，在高中教材中叫做电流表外接法和电流表内接法；若电压表的电阻不是非常大，电流表电阻也不是非常小，你认为图_____ _中电阻的测量比真实值偏大，图____中电阻的测量比真实值偏小．（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干．测待测电阻R x的值，请用给定的器材（可不用完）按下列要求完成实验：①在下图的虚线框内画出你设计的电路图；②扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a．_________________________________．b．_________________________________．③R x的数学表达式为：R x=_______________（用所测量的物理量及相应的符号表示）．【答案】欧姆定律（或URI=） b a a、先用电流表A测出R0的电流I0；b、再用电流表A测出R x的电流I x）③I0R0/I x【解析】（1）在“用伏安法测电阻”的实验中实验原理是欧姆定律．（2）甲图用外接法，R真实值为，用总电压去除总电流减电压表的电流，比测量值偏大．乙图用内接法，R真实值为，用R的电压减去电流表的电压再除以电流，比测量值偏小．（3）R0与R x并联，电流表在干路上，各支路上各有一个开关控制，首先闭合R x支路开关，测电流I x，断开R x支路开关，再闭合R0支路开关，测电流I0．如图：实验步骤：a、闭合S1断开S2，读出电流表A的示数I0；b、闭合S2断开S1，读出电流表A 的示数I x．③000xxx x xU U I RRI I I===．故答案为（1）URI=；（2）甲乙；（3）①如电路图；②a、闭合S1断开S2，读出电流表A的示数I0；b、闭合S2断开S1，读出电流表A的示数I x．③00xI RI．5．小华为了探究“电流与电阻的关系”设计了如图甲所示的电路，其中电源电压恒为3V，R x的备选电阻有5Ω、10Ω、15Ω和20Ω各一个。
人教版九年级物理全一册《第十七章 欧姆定律》单元测试卷(带答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于导体的电阻R=UI，下列说法正确的是（）A．当导体的两端的电压是0V时，导体电阻为0ΩB．导体电阻与它两端的电压成正比C．导体电阻与通过它的电流成反比D．导体电阻与它是否通电无关2．如图所示电路，电源电压不变，灯泡L标有“6V 3W”字样．当S闭合，S1、S2断开，滑片P从b端滑到中点时，电流表的示数变化了0.1A，此时电压表的示数为6V；保持滑片P的位置不变，闭合S1、S2，电流表的示数又变化了2A．忽略灯丝电阻的变化，则电源电压和定值电阻R0的阻值分别为A．8V 4ΩB．8V 16ΩC．10V 8ΩD．10V 16Ω3．如图所示，当开关S断开和闭合时，电流表示数之比是1:4，则电阻R1与R2之比是A．1：4B．3：1C．1：3D．2：34．在探究“小灯泡电功率”的实验中，设计了如图所示的电路图。
正确连接电路后，闭合开关，发现无论怎样移动滑动变阻器的滑片，电流表始终无示数，电压表有示数且接近电源电压，则电路中可能存在的故障是（）A．灯泡L短路B．灯泡L断路C．电阻R短路D．电阻R断路5．对于欧姆定律的理解，下列说法正确的是（）A．同一导体的电阻与通过它的电流成反比B．同一导体的电阻与加在它两端的电压成正比C．导体的电阻一定时，通过导体的电流与导体两端的电压成正比D．导体两端电压为零时，导体的电阻也为零6．在如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向上滑动时，下列说法正确的是()A．电流表的示数减小，电压表的示数不变B．电流表的示数减小，电压表的示数减小C．电流表的示数减小，电压表的示数增大D．电流表的示数不变，电压表的示数不变7．如图所示电路，电源电压不变，当开关闭合，滑动变阻器的滑片P向右移动时，下列判断正确的是（）A．电压表示数变小B．电流表A1的示数变小C．灯泡变暗D．电流表A2的示数变小8．疫情防控期间，小明是班级的卫生员，负责使用红外线测温仪测量同学们的体温。
初中物理《欧姆定律》单元测试题word版(带答案)
《欧姆定律》单元测试题一、单选题（本题包括10小题，每小题3分，共30分。
）1.电阻R 1、R 2并联接在电源上，下列说法正确的是( ) A ．并联电路的总电阻，等于各并联导体的电阻的倒数之和 B ．当R 1变大时，总电阻也变大 C ．电源电压变大时，总电阻也变大 D ．干路中的电流变大时，总电阻也变大2.几位同学学习了欧姆定律后，根据I =UR ，导出了R =UI ，于是他们提出了以下几种看法，你认为正确的是( )A ．导体电阻的大小跟通过导体的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零3.用图所示的电路研究电流与电阻的关系时，将电阻R 由5Ω更换为10Ω，闭合开关，接下来的正确操作是( )A ．直接读出电压表和电流表的示数B ．保持R'的滑片P 位置不变，调高电源电压C ．将R'的滑片P 向左移动，使电流表的示数保持不变D ．将R'的滑片P 向右移动，使电压表的示数保持不变4.小华只有一块电流表，他想测出定值电阻Rx 的阻值，设计了如图所示的电路，电源两端的电压保持不变，定值电阻R 0=30Ω。
只闭合开关S 、S 1，电流表示数I 1=0.2A ；只闭合开关S 、S 2，电流表示数I 2=0.3A 。
则Rx 的阻值为( )A ．15ΩB ．20ΩC ．45ΩD ．60Ω5.在如图所示的电路中，电源电压为6V ，R 1=3Ω，R 2=6Ω,闭合开关S ，下列说法正确的是 ( )A ．通过R 1的电流为1AB ．R 1两端的电压为3VC ．干路中的电流为3AD ．电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像，分析该图像可知( )A ．实验过程中，控制导体两端的电压为2V 不变B ．当导体中电流为0时，导体的电阻也为0C ．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD ．当导体两端电压一定时，导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2，它们I-U 图线如图所示，若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U 图线所在的区域，下列说法中正确的是( )．A ．R 串在Ⅰ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅱ区域，R 并在Ⅲ区域8.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验： ①“测量物体的长度”时，多次测量；②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量； ③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量；④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值； 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A ． 示数变大, 示数变小, 示数不变B ． 示数变大, 示数变小, 示数变大C ． 示数变小, 示数变大, 示数变小D ． 示数变小, 示数变小, 示数变大10.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是( )A．L1短路B．L1断路C．L2短路D．L2断路二、填空题（本题包括7小题，每小题2分，共14分）11.如图所示的电路中，电源电压恒定，灯丝的电阻RL 不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 (选填“变亮”、“变暗”或“不变”)，电流表的示数为I2，若I1:I2=2:3，则RL:R= 。
人教版九年级物理全一册《第十七章欧姆定律》单元检测题(含答案)
人教版九年级物理全一册《第十七章欧姆定律》单元检测题(含答案)学校:___________班级：___________姓名：___________考号：___________一单选题1．如图所示电路，在测小灯泡电阻实验中，闭合开关后发现，电流表指针几乎不动，而电压表指针有明显偏转，下列分析正确的是（）A．电源没电B．电流表接线松动造成接触不良C．电灯泡与底座接触不良D．变阻器接线不牢2．用如图所示电路研究电流跟电压的关系．为了改变定值电阻R两端电压，设计了三种方案．甲：多节干电池串联接入MN；乙：电池与滑动变阻器串联接入MN；丙：电池先后与不同定值电阻R′串联接入MN．可行的方案是（）A．仅有甲B．仅有乙C．仅有甲乙两种D．甲乙丙都可行3．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图像。
根据图像，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．导体乙的电压与通过它的电流成正比C．当导体甲两端的电压为2V时，通过导体甲的电流为0.2AD．将两导体并联后接在3V的电源上时，干路中的电流为0.9A4．如图所示电路，电源电压保持不变，R2是最大阻值为10Ω的滑动变阻器，R1=5Ω，当滑片P由a端滑到b端时，电流表的两次示数之比为（）A．1∶2B．2∶1C．3∶l D．1∶35．如图所示，电源电压恒定．闭合开关S1S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则R1和R2的阻值分别是A．6Ω 2ΩB．6Ω 3ΩC．4Ω 2ΩD．4Ω 3Ω6．在如图所示的电路中，电源电压保持不变，闭合开关S后，向右移动滑片P。
下列说法中错误的是（）A．电压表的示数变大B．电压表的示数不变C．电流表A的示数变小D．电流表A1的示数变小7．如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻变化），下列说法正确的是（）A．电流表示数逐渐变小B．电压表示数逐渐变小C．电压表示数逐渐变大D．小灯泡的亮度逐渐变暗8．如图所示，当闭合开关后，滑动变阻器的滑片P向左滑动，小灯泡的亮度将（）A．不变B．变暗C．变亮D．以上三种情况均有可能9．李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是（）A．当在导体乙的两端加上2V的电压时，通过乙导体的电流为0.2AB．将甲乙两导体并联接到电压3V的电源上时，干路中的电流为0.9AC．导体甲的电阻大于导体乙的电阻D．导体两端的电压为零时，导体的电阻不为零10．小明按图甲所示电路图做实验，闭合开关S 断开S1，两表读数如图乙所示。

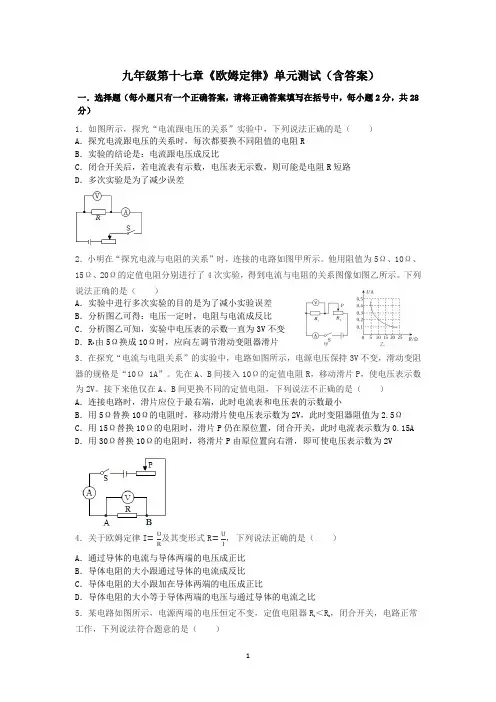

最新人教版初中物理九年级第十七章《欧姆定律》单元测试(含答案)14
九年级第十七章《欧姆定律》单元测试（含答案）一．选择题（每小题只有一个正确答案，请将正确答案填写在括号中，每小题2分，共28分）1．如图所示，探究“电流跟电压的关系”实验中，下列说法正确的是（ ） A ．探究电流跟电压的关系时，每次都要换不同阻值的电阻R B ．实验的结论是：电流跟电压成反比C ．闭合开关后，若电流表有示数，电压表无示数，则可能是电阻R 短路D ．多次实验是为了减少误差2．小明在“探究电流与电阻的关系”时，连接的电路如图甲所示。
他用阻值为5Ω、10Ω、15Ω、20Ω的定值电阻分别进行了4次实验，得到电流与电阻的关系图像如图乙所示。
下列说法正确的是（ ）A ．实验中进行多次实验的目的是为了减小实验误差B ．分析图乙可得：电压一定时，电阻与电流成反比C ．分析图乙可知，实验中电压表的示数一直为3V 不变D ．R 1由5Ω换成10Ω时，应向左调节滑动变阻器滑片3．在探究“电流与电阻关系”的实验中，电路如图所示，电源电压保持3V 不变，滑动变阻器的规格是“10Ω 1A ”。
先在A 、B 间接入10Ω的定值电阻R ，移动滑片P ，使电压表示数为2V 。
接下来他仅在A 、B 间更换不同的定值电阻，下列说法不正确的是（ ） A ．连接电路时，滑片应位于最右端，此时电流表和电压表的示数最小B ．用5Ω替换10Ω的电阻时，移动滑片使电压表示数为2V ，此时变阻器阻值为2.5ΩC ．用15Ω替换10Ω的电阻时，滑片P 仍在原位置，闭合开关，此时电流表示数为0.15AD ．用30Ω替换10Ω的电阻时，将滑片P 由原位置向右滑，即可使电压表示数为2V4．关于欧姆定律I =U R 及其变形式R =UI ，下列说法正确的是（ ） A ．通过导体的电流与导体两端的电压成正比 B ．导体电阻的大小跟通过导体的电流成反比 C ．导体电阻的大小跟加在导体两端的电压成正比D ．导体电阻的大小等于导体两端的电压与通过导体的电流之比5．某电路如图所示，电源两端的电压恒定不变，定值电阻器R 1＜R 2，闭合开关，电路正常工作，下列说法符合题意的是（ ）A．R1和R2的连接方式为串联 B．通过R1的电流比R2小C．若R1断路，电流表示数变大 D．若R1断路，电流表示数不变6．如图所示，电源电压为3V且保持不变。
人教版九年级物理全一册《第十七章-欧姆定律》单元测试卷(附含参考答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。
下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。
人教版九年级全册《第十七章 欧姆定律》物理单元测试卷及答案详解
人教版九年级全册《第17章欧姆定律》单元测试卷（1）一、选择题1．（3分）根据欧姆定律可以导出R＝，关于这个导出公式，下列说法正确的是（）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成反比C．导体电阻的大小跟导体两端的电压和通过导体的电流无关D．当导体两端的电压为0时，导体的电阻也为02．（3分）某同学将一个1Ω的电阻和一个2019Ω的电阻并联后，并联后的总电阻接近于下列哪个阻值（）A．1ΩB．2019ΩC．2020ΩD．208Ω3．（3分）两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于（）A．减小了导体长度B．减小了导体横截面积C．增大了导体长度D．增大了导体横截面积4．（3分）如图是小明探究“电流一定时，电压与电阻关系”的实验电路图．已知电源电压U＝15V，滑动变阻器上标有“20Ω3A”（实际最大阻值略小于20Ω），实验中所用的四个定值电阻分别为5Ω，10Ω，15Ω，20Ω．为了使这四个电阻都能为实验所用，电路中电流表选择的量程和应控制的电流最合理的是（）A．0～0.6A0.5A B．0～3A0.8AC．0～3A0.7A D．0～3A0.75A5．（3分）某同学用两节干电池串联起来作电源，做伏安法测电阻的实验，因不慎将电流表和电压表相互接错了，如图所示，则开关闭合后，各仪表将（）A．电流表、电压表均被烧坯B．电流表、电压表不会被烧坏C．只有电流表被烧坏D．只有电压表被烧坏6．（3分）在用伏安法测未知电阻R x时（电源电压未知），如果缺少电流表或电压表，可以通过增加一个已知阻值的定值电阻R1和开关来解决，下面的四种方案中不可行的是（）A．B．C．D．7．（3分）如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为（）A．3：1B．1：3C．3：4D．4：38．（3分）如图所示是小明同学设计的厨房天然气安全监控的电路图。
最新人教版初中物理九年级第十七章《欧姆定律》单元测试(含答案)11
九年级第十七章《欧姆定律》单元测试（含答案）一．选择题（每小题只有一个正确答案，请将正确选项填在括号中，每小题2分，共28分）1．如图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图2所示，下列说法正确的是（）A．电源电压是12VB．定值电阻R的阻值是6ΩC．滑动变阻器的阻值范围是0～180ΩD．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为02．如图，电源电压保持不变，R1是定值电阻。
闭合开关S，当滑动变阻器R2的滑片向右移动时（）A．电流表A1示数变大B．电压表V示数变小C．电压表V与电流表A3示数的比值不变D．电流表A2与电压表V示数的乘积变小3．法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于巨磁电阻（GMR）效应而荣获2007年诺贝尔物理学奖。
如图是研究巨磁电阻特性的原理示意图，实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，则以下说法正确的是（）A．滑动变阻器的阻值变小B．电磁铁的磁性增强C．流过指示灯的电流增大D．巨磁电阻的阻值随磁场的减弱而明显增大4．如图所示，电源电压保持不变，当开关由断开变为闭合状态，则两电表的示数变化为（）A．两电表的示数都变小B．电流表的示数变大，电压表的示数变小C．两电表的示数都变大D．电流表的示数变小，电压表的示数不变5．图为某款测温仪的原理图，R是热敏电阻，用于靠近人体测温，R0为定值电阻，电源电压不变；当被测温者体温较高时，电流表示数变大。
关于此测温仪，下列分析正确的是（）A．R的阻值随着被测者体温升高而变大B．被测者体温越高，R0的电功率越大C．R两端电压随被测者体温的升高而变大D．被测者体温越高，R的电功率越大6．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I”关系图象如图乙所示。
则下列判断正确的是（）A．电源电压为4VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A及其变形公式U=IR的理解，下列说法正确的是（）7．关于欧姆定律的公式I=URA．导体两端的电压一定时，通过导体的电流与导体的电阻成反比B．导体的电阻一定时，导体两端的电压与通过导体的电流成正比C．导体两端的电压为零时，导体的电阻也为零D．导体的电阻与电压成正比，与电流成反比8．如图所示的电路中，电源电压保持不变。
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷及答案
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷及答案一、选择题1．由欧姆定律公式I =UR 变形得R =UI ，对此，下列说法中正确的是（ ） A ．导体的电阻跟导体两端的电压和通过导体的电流无关 B ．通过导体的电流越大，则导体的电阻越小 C ．当导体两端的电压为零时，导体的电阻也为零 D ．加在导体两端的电压越大，则导体的电阻越大2．如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向左移动时，下列判断正确的是（ ）A ．灯泡变暗，电流表示数变小B ．灯泡变亮，电流表示数变大C ．灯泡亮度不变，电流表示数变小D ．灯泡亮度不变，电流表示数变大3．韩梅梅按如图所示的电路做实验，其中R 为定值电阻。
当S 1闭合S 2断开时，电压表的示数为2.4V ，电流表的示数为0.24A ；闭合S 2后，电压表的示数为1.9V ，电流表的示数为0.44A 。
下列说法中正确的是（ ）A ．S 2闭合后，通过L 的电流为0.19AB ．S 2闭合后，通过R 的电流为0.44AC ．S 2闭合后，通过R 的电流小于0.24AD ．S 2闭合前后，R 两端的电压都为2.4V4．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（ ）A．导体甲的电阻小于导体乙的电阻B．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC．通过导体甲的电流与其两端的电压成正比D．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.2A5．小明用如图所示的电路探究“电流与电阻的关系”，其中电源电压恒为 6V，滑动变阻器规格为“20Ω1A”，电流表量程为 0~0.6A，电压表量程为 0~3V，所用定值电阻为 5Ω、10Ω、15Ω、20Ω四种。
要完成所有实验，他应控制电压表示数为多少一定（）A．1V B．2V C．3V D．4V两端的电压与滑动6．在图甲所示的电路中，当滑片 P 由 b 移到 a 的过程中，定值电阻 R1的变化情况如图乙所示。
(人教版)九年级物理全一册《第十七章 欧姆定律》单元测试卷-带答案
（人教版）九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案思维导图练习题一、选择题1．根据欧姆定律，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．同一导体两端的电压越大，这段导体中的电流就越大2．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电灯L的亮度变暗B．电流表A的示数变小C．电压表V1的示数不变D．电压表V1与电压表V2示数之和不变3．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。
并记录了定值电阻与小灯泡在不同电压下的电流值。
小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（）A．定值电阻的阻值为5ΩB．乙是小灯泡的I-U图象C．随着电压的升高，小灯泡的电阻值变小D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A4．近十年，中国高铁从追赶到领跑，实现了完美超越。
如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。
当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大5．如图所示的电路中，定值电阻R1与滑动变阻器R2的规格均为“20Ω 1A”。
闭合开关S，滑片P在b 端时，电流表示数为0.6A；当滑片P从b端移到a端的过程中，下列说法正确的是（）A．电源电压为20V B．电压表与电流表示数的比值变小C．电流表示数的变化量为0.1A D．当滑片P在ab中点时，电压表示数为4V6．如图所示，电源电压保持不变，电阻R1＝10Ω、R2＝50Ω，当开关S断开时，电流表示数为0.1A．则开关S闭合时，电压表示数为（）A．4V B．5V C．6V D．8V7．如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4∶1，当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）A．4∶3 B．3∶2 C．3∶4 D．3∶18．乐乐设计了一款电子温度计，图甲是其电路原理图，电源电压为4.5V，且保持不变，电压表的量程为0~3V，定值电阻R0的阻值为300Ω，热敏电阻R1的阻值随环境温度变化的关系如图乙。
九年级物理上册第十七章欧姆定律测试题及答案
