电压互感器使用注意事项 ,民熔

注意事项
1．电压互感器在投入运行前要按照规程规定的项目进行试验检查。

例如，测极性、连接组别、摇绝缘、核相序等。

2．电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。

3．接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。

4．电压互感器二次侧不允许短路。

由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。

电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。

在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。

5．为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。

因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。

6、电压互感器副边绝对不容许短路。

异常与处理
常见异常
（1）三相电压指示不平衡：一相降低（可为零），另两相正常，线电压不正常，或伴有声、光信号，可能是互感器高压或低压熔断器熔断；
（2）中性点非有效接地系统，三相电压指示不平衡：一相降低（可为零），另两相升高（可达线电压）或指针摆动，可能是单相接地故障或基频谐振，如三相电压同时升高，并超过线电压（指针可摆到头），则可能是分频或高频谐振；
（3）高压熔断器多次熔断，可能是内部绝缘严重损坏，如绕组层间或匝间短路故障；
（4）中性点有效接地系统，母线倒闸操作时，出现相电压升高并以低频摆动，一般为串联谐振现象；若无任何操作，突然出现相电压异常升高或降低，则可能是互感器内部绝缘损坏，如绝缘支架绕、绕组层间或匝间短路故障；
（5）中性点有效接地系统，电压互感器投运时出现电压表指示不稳定，可能是高压绕组N（X）端接地接触不良。

（6）电压互感器回路断线处理。

处理方法
1. 根据继电保护和自动装置有关规定，退出有关保护，防止
误动作。

2. 检查高、低压熔断器及自动空气开关是否正常，如熔断器
熔断、应查明原因立即更换，当再次熔断时则应慎重处理。

3.检查电压回路所有接头有无松动、断开现象，切换回路有
无接触不良现象。

铁磁谐振
磁铁谐振的产生是在进行操作或系统发生故障时，由于铁心饱和而引起的一种跃变过程，电网中发生的铁磁谐振分为并联铁磁谐振和串联铁磁谐振。

主要特点
1）对于铁磁谐振电路，在相同的电源电势作用下回路可能不只一种稳定的工作状态。

电路到底稳定在哪种工作状态要看外界冲击引起的过渡过程的情况。

2)PT的非线性铁磁特性是产生铁磁谐振的根本原因，但铁磁
元件的饱和效应本身也限制了过电压的幅值。

此外回路损耗也使谐振过电压受到阻尼和限制。

当回路电阻大于一定的数值时，就不会出现强烈的铁磁谐振过电压。

3）串联谐振电路来说，产生铁磁谐振过电压的的必要条件是ω0=1/L0C<；ω。

因此铁磁谐振可在很大的范围内发生。

4）维持谐振振荡和抵偿回路电阻损耗的能量均由工频电源供给。

为使工频能量转化为其它谐振频率的能量，其转化过程必须是周期性且有节律的，即…1/2(1，2，3…）倍频率的谐振。

5）铁磁谐振对PT的损坏。

电磁谐振（分频）一般应具备如下三个条件。

①铁磁式电压互感器（PT）的非线性效应是产生铁磁谐振的主要原因。

②PT感抗为容抗的100倍以内，即参数匹配在谐振范围。

③要有激发条件，如PT突然合闸、单相接地突然消失、外界对系统的干扰或系统操作产生的过电压等。

据试验分频谐振的电流为正常电流的240倍以上，工频谐振电流为正常电流的40～60倍左右，高频谐振电流更小。

在这些谐振中，分频谐振的破坏最大，如果PT的绝缘良好，工频和高频一般不会危及设备的安全，而6kV系统存在上述条件。

消除办法
从技术上考虑，为了避免铁磁谐振的发生，可以采取以下措施：选择励磁特性好的Tv或改用电容式TV；在同一个10kV配
电系统中，应尽量减少TV的台数；在三相TV一次侧中性点串接单相TV或在TV二次开口三角处接入阻尼电阻；在母线上接入一定大小的电容器，使容抗与感抗的比值小于0.01，避免谐振,；系统中性点装设消弧线圈；采用自动调谐原理的接地补偿装置，通过过补、全补和欠补的运行方式，来较好地解决此类问题。

合集下载

电压互感器操作

4.2.10 电压互感器操作4.2.10.1 母线充电前一般应将电压互感器投入。

母线的投停有发生谐振过电压的可能时，母线停电时，先停电压互感器后停母线，送电时与此相反；或者经调度同意，在母线充电前投入一条线路或站变。

4.2.10.2 电压互感器操作注意事项：（1）两段母线电压互感器的二次需要并列时，母线必须在并列状态（应检查母联或分段开关及其两侧刀闸在合位后），再将电压互感器一次侧并列，然后进行二次并列，防止反充电。

（2）凡倒换电压互感器时，必须先合上电压互感器的二次联络开关，检查电压指示及相应的信号正确；倒换后再次检查电压指示应正确。

（3）操作电压互感器隔离开关时，应注意检查隔离开关的辅助接点是否接通或断开，避免造成失去二次电压。

（4）倒换或停运电压互感器时，应充分考虑所带保护和自动装置的电压源，必要时作相应的调整操作。

4.2.10.3 设有母差保护的双母线接线方式，当一组母线电压互感器停运时，应采用单母线运行或隔离开关跨接两排母线的运行方式，二次回路也应做相应切换。

5.6 电压、电流互感器5.6.1 互感器运行规定5.6.1.1 互感器应有标明基本技术参数的铭牌标志，互感器技术参数必须满足装设地点运行工况的要求。

5.6.1.2 互感器应满足仪表、保护装置要求的容量和准确等级。

5.6.1.3 不同电压等级的电压互感器二次禁止并列。

5.6.1.4 同一电压等级的电压互感器，只有在一次并列后二次才允许并列。

但电压互感器二次不宜长期并列运行。

5.6.1.5 新装、大修的互感器，两组具有并列可能的，应进行二次核相。

5.6.1.6 互感器应有明显的接地符号标志，接地端子应与设备底座可靠连接，并从底座接地螺栓用两根接地引下线与地网不同点可靠连接。

5.6.1.7 停运半年及以上的互感器应按有关规定试验检查合格后方可投运。

5.6.1.8 电压互感器二次侧严禁短路。

5.6.1.9 电压互感器允许在1.2倍额定电压下连续运行,中性点有效接地系统中的互感器,允许在1.5倍额定电压下运行30s,中性点非有效接地系统中的电压互感器,在系统无自动切除对地故障保护时,允许在1.9倍额定电压下运行8h。

什么是电压互感器？使用时应注意哪些问题？

什么是电压互感器？使用时应注意哪些问题？电压互感器是将电力系统中的高电压变成低)的特殊变压器。

一般与测量仪表配合，对线路的电压、电能进行测量。

电压互感器通常与继电器配合，对电力系统和设备进行过电压、过负载或单相接地保护。

这样可使高低压隔离，从而保证设备和操作人员的安全。

图4-3-1为电压互感器的原理图、符号和几种形式的外形。

其基本结构和工作原理都和变压器相同，一次绕组匝数较多，并联在被测的高电压线路中，二次绕组匝数较少，接在高阻抗的测量仪表上，如电压表、功率表和电能表的电压线圈、继电器的高阻抗线圈等。

一、二次绕组的阻抗压降都很小，因此电压互感器相当于一个空载运行的降压变压器。

一、二次绕组电压之比为坠一≈= K.U2或U1一抛一K.U2从式中可知，测量到U2后再乘上变压比K。

，就是被测量的高压U．。

固定板式电压表的刻度盘上的刻度是实际电压与变压比的乘积，所以可以直接读出被测量的高压数值。

电压互感器按绝缘结构的不同，可分为干式、塑料浇注式、油浸式和充气式等几种，前三种按顺序如图4-3-1 (c)、(d)、(e)所示。

在使用电压互感器时，要注意下列问题。

(1)根据被测电压的高低选择电压互感器的额定电压比，也就是互感器的一次额定电压要大于被测电压。

(2)二次测量仪表消耗的功率不能超过互感器的额定容量。

(3)二次绕组接功率表或者电能表的电压线圈时，要按要求的极性连接。

(4)二次绕组绝不能短路，否则过电流会烧毁互感器，因此一、二次侧都要安装熔断器作短路保护。

(5)互感器的铁心和二次绕组的一端必须可靠接地，接地螺栓不能小于8mm，防止绝缘损坏时铁心和二次绕组带上高电压而危及操作人员及设备的安全。

互感器使用注意事项

互感器使用注意事项一、电流互感器1、使用电流互感器时，除一次电流和额定电压需满足要求外，电流互感器还需满足短路动、热稳定性的要求。

2、运行中的电流互感器任何时候二次侧都不准开路。

若二次侧开路，因为二次电流去磁作用消失，一次电流将全部用来励磁，铁心磁密急剧增加，结果使铁芯过热烧坏互感器；另外，由于铁芯饱和，在电流互感器的二次侧产生高电压，危机人身和设备安全。

3、为防止互感器一、二次侧绕组击穿时危机人身和设备安全，互感器二次侧应该有一点可靠接地。

4、电流互感器接线时要注意互感器极性的正确性。

5、电流互感器的等级至少比仪表高一个等级。

测量电能用电流互感器一般选用0.5级；对测量精度要求较高的发电机、主变压器和特大工业用户，电能测量用的电流互感器应选用0.2级。

6、电流互感器的额定容量要选择适当；二次回路实际负荷应在互感器额定负荷和下限负荷范围内测量，才能满足一定的准确级次。

7、为了确保安全，各种测量仪表不要与继电器共用一个二次绕组。

8、保护用的电流互感器必须有足够大的10%倍数。

注：电流互感器的10%倍数是指一次电流增加到额定一次电流的n倍时，电流误差达到-10%，此时的一次电流倍数n被称为10%倍数。

10%倍数越大，表示此电流互感器的过电流性能越好。

二、电压互感器1、电压互感器的额定电压、电压比、容量、准确度等要选择适当。

2、运行中的电压互感器在任何情况下都不准短路，否则会危机系统和设备的安全运行。

3、电压互感器的二次侧有一端必须可靠接地。

这是为了防止一、二次间绝缘击穿时，一次侧的高压窜入二次侧危机人身和设备安全。

4、电压互感器接线时，要注意一、二次绕组接线端子上的极性。

5、电压互感器的一、二次侧一般都应装设熔断器作为短路保护，同时其一次侧应装设隔离开关作为安全检修用（110kV及以上电压等级除外）。

6、装设在发电机、主变压器、出线回路中计量用的电压互感器，以及所有计算电费电度表所用的电压互感器，其准确级次应为0.5级。

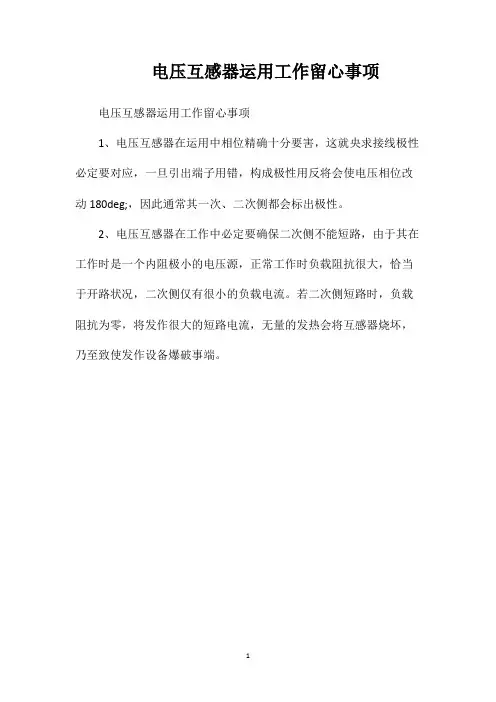

电压互感器运用工作留心事项

电压互感器运用工作留心事项电压互感器运用工作留心事项
1、电压互感器在运用中相位精确十分要害，这就央求接线极性必定要对应，一旦引出端子用错，构成极性用反将会使电压相位改动180deg;，因此通常其一次、二次侧都会标出极性。

2、电压互感器在工作中必定要确保二次侧不能短路，由于其在工作时是一个内阻极小的电压源，正常工作时负载阻抗很大，恰当于开路状况，二次侧仅有很小的负载电流。

若二次侧短路时，负载阻抗为零，将发作很大的短路电流，无量的发热会将互感器烧坏，乃至致使发作设备爆破事端。

1。

电压互感器操作注意事项

调为整防对止于过T电V压的破操坏作，指电令压包互括感将5器二应次与负避荷严雷转禁器移隔同和离时恢投开复退关或摘下熔断器的方法拉开有故障的电压互感器
因此工作需要或系统运行方式调整，允许在一次测并列运行状态下，通过电压切换开关使二次侧并列运行后将另一台TV停用当母线停役或互感器停役，值班人员除向设备管辖调度申请外，还需向由该电压互感器供电的所属单位申请同一电压等级的两组母线TV一次侧未并列之前，其二次侧不得并列，防止犯冲电压。
电力系统自动化技术资源库
--电气设备运行与维护
电压互感器操作注意事项
同一电压等级的两组母线TV一次侧未并列之前，其二次侧不得并列，防止犯冲
1
电压。因此工作需要或系统运行方式调整，允许在一次测并列运行状态下，通
过电压切换开关使二次侧并列运行后将另一台TV停用
2
调整对于TV的操作指令包括将二次负荷转移和恢复
谢谢观看
当电母压线互停感役器或操互作感注器意停事役项，值班7人员除由用向于则设母应备线采管辖电取调压相度互应申感的请器措外停施，还用需会向引由起该一电些压互保感护器拒供动电和的误所属动单，位若申需请停
严禁隔离开关或摘下熔断器的方法拉开有故障的电压互感器严禁隔离开关或摘下熔断器的方法拉开有故障的电压互感器为防止过电压破坏，电压互感器应与避雷器同时投退严禁隔离开关或摘下熔断器的方法拉开有故障的电压互感器电压互感器操作注意事项电力系统自动化技术资源库同一电压等级的两组母线TV一次侧未并列之前，其二次侧不得并列，防止犯冲电压。同一电压等级的两组母线TV一次侧未并列之前，其二次侧不得并列，防止犯冲电压。调整对于TV的操作指令包括将二次负荷转移和恢复
为因防此止工过作电需压要破或坏系，统电运压行互方感式6器调应整与，当避允母雷许线器在同一停时次役还投测或需退并互向列感由运器行该状停电态役压下，互，值感通班器过人电供压员电切除的换向所开设属关备单使管二位次辖申侧调请并度列申运请行外后将，另一台TV停用

电压互感器的使用注意事项

电压互感器的使用注意事项
电压互感器是一种重要的测量仪器，其使用时，必须特别注意以下事项：
一、安装位置应注意防止机械振动，防止腐蚀，确保电压互感器受电压激励时，受力圆环对应受电压处能正常运行。

二、安装位置应尽量避免施加外力，如有必要，应进行力学计算，以防止结构在安装时受损。

三、确保电缆和连接装置具有良好的绝缘性能，确保电缆和连接装置在安装后不受损坏。

四、电压互感器的输出线与基准线的隔离火花距离，要求大于50毫米，确保防护等级不受影响。

五、确保地线接地良好，确保互感器输出信号稳定，不受外界湿度、温度变化影响，并且防止电缆乱绕，乱接，乱弯曲。

六、为了避免停电，影响电压互感器的正常使用，应尽量避免拆卸电压互感器的情况发生，同时应对电压互感器检修时选择合适的安装位置，以便能够及时地保证电压互感器的正常使用。

七、电压互感器的使用时，要注意仪器的整洁，不能随意拆卸连接头，打开任何部件，以免破坏仪器，造成损失，使用时应确保仪器稳定，并且应加以定期检查，做到早发现问题，早恢复正常使用。

八、系统使用电压互感器时，必须考虑电压互感器的噪声抑制，如果在系统中存在大量电子部件，可以考虑使用屏蔽型电压互感器，以减少干扰，保证测量精度。

电压互感器的安装及使用，是对系统运行的重要支撑，因此，在进行电压互感器的安装、使用时，应注意上述注意事项，以确保系统的正常使用，确保测量精度。

简述电压互感器的注意事项

简述电压互感器的注意事项
电压互感器是一种重要的电力测量设备，其主要作用是将高压电力系统中的电压转换为安全可靠的低压电信号，以便进行计量和保护控制等方面的应用。

在使用电压互感器时，需要注意以下几个方面的问题。

首先，电压互感器的安装位置应该选择在电力系统中合适的位置，以保证其能够准确地反映电力系统的电压变化情况。

同时，安装时应该注意电压互感器与其他设备的距离，以避免干扰和误差的发生。

其次，电压互感器的接线应该正确无误，接线处应该保持干燥、清洁，防止出现接触不良和漏电等问题。

在接线时应该注意接线规范，避免接错或接反。

第三，电压互感器的运行状态应该时刻关注，及时发现并排除故障。

一旦发现电压互感器出现故障，应该及时停机检修或更换设备，以避免对电力系统产生不良影响。

最后，电压互感器应该定期进行校验和检定，以保证其测量精度和可靠性。

校验和检定应该由专业人员进行，并按照标准程序进行操作，以确保检定结果准确可靠。

总之，使用电压互感器时需要注意多个方面的问题，包括安装位置、接线、运行状态以及校验和检定等方面。

只有注意这些问题，才能够保证电压互感器的正常工作和准确可靠的电力测量。

电流互感器-电压互感器结构原理和使用注意事项

电流互感器/电压互感器的结构原理和使用注意事项通常所说的电压互感器和电流互感器都是电磁式的，电磁式电压互感器电气文字符号是PT，电磁式电流互感器电气文字符号是CT。

电压互感器和电流互感器在电力设备中应用广泛，用途也是缺之不可的，同时也是最常见的电气设备之一。

一、互感器的结构和工作原理1.电压互感器（PT）是一种将高电压变换为低电压的电气设备，一次绕组与高压系统的一次回路并联，二次绕组则与二次设备的负载并联。

PT基于电磁感应原理工作，正常运行时其二次负载基本不变，电流很小，接近于空载状态。

一般的PT包括测量级和保护级，其基本结构为：一次线圈和二次线圈分别绕在铁心上，在两个线圈之间和线圈与铁心之间都有绝缘隔离。

电力系统用的三线圈电压互感器，除了上述的一次线圈和二次线圈外，还有一个零序电压线圈，用来接继电器。

在线路出现单相接地故障时，线圈中产生的零序电压使继电器动作，切断线路，以保护线路中的发电机和变压器等贵重设备。

2.电流互感器（CT）是一种将高压电网大电流变换为小电流的电气设备，一次绕组串联在高压系统的一次回路内，二次绕组则与二次设备的负载相串联。

CT也是基于电磁感应的原理工作，但是它的二次负载阻抗很小，接近于短路状态。

电流互感器也分为测量用与保护用两类，基本结构和PT相似，一次线圈、二次线圈分别绕在铁心上，两个线圈之间及线圈与铁心之间有绝缘隔离。

根据电力系统要求切除短路故障和继电保护动作时间的快慢，保护用电流互感器分为稳态保护用与暂态保护用两种，前者用于电压比较低的电网中，称为一般保护用电流互感器；后者则用于高压超高压线路上。

二、互感器的使用注意事项1.PT二次侧直接与电压表连接，相当于运行在变压器的空载状态，短路会引起很大的短路电流，使用中不允许短路。

电磁式互感器都有一定的额定容量，从电力网中消耗功率，成为系统的负载，存在负荷分担问题。

而PT存在的最为严重的问题是可能出现铁磁谐振：PT的铁心电感和系统的电容元件由于感抗与容抗的交换，组成许多复杂的振荡回路，如果满足一定的条件，就可能激发起持续时间较长的铁磁谐振，这种谐振现象，某些元件的电压过高危及设备的绝缘，同时可能在非线性电感元件中产生很大的过电流，使电感线圈引起温度升高，击穿绝缘，以致烧损。
