智能变电站手持式光数字测试仪
(2) 采样值双AD检查 双A/D通道一路采样值畸变时，保护装置不应误动作，同时发告警信号。
保护装置/测控/计量 SV DM5000
根据SCD文件，通过DM5000模拟合并单元双A/D中保护采样值中部分数据进行
畸变放大，畸变数值大于保护动作定值，同时品质位有效，模拟一路采样值出现 数据畸变的情况。
GOOSE检修处理机制： (1) 当装置检修压板投入时，装置发送的GOOSE报文中的test应置位； (2)GOOSE接收端装置将接收的GOOSE报文中的test位与装置自身的检修压板状
态进行比较，只有两者一致时才将信号作为有效进行处理或动作，不一致时保持
前状态； (3)当发送方GOOSE报文中test置位时发生GOOSE中断，接收装置应报具体的
(5) SV采样值监测
合并单元MU SV DM5000
合并单元MU
交换机 SV DM5000
波形显示
SMV相量图
SMV序量图
SMV功率监测
谐波监测
SMV双AD信息
3.4 保护/测控等装置验收
(1) 采样值精度检查
保护装置/测控/计量 SV DM5000
根据SCD文件，选择相应的MU，给保护、测控、计量等装置施加电压、电流， 检查保护、测控各电压、电流通道采样值有效值及相位正确性，并做好记录，电 流通道施加1A/5A；电压通道施加57.7V/100V。
DM5000系列 手持光数字测试仪 (光万用表/报文分析设备)
在智能变电站测试/验收中的应用
概述
DM5000系列产品主要功能简介
DM5000在调试中的应用
1 概 述
⊙智能变电站/数字化变电站数据从源头实现数字化，真正实现了
信息集成、网络通信及数据共享，实现了一次设备智能化、二次设 备网络化，如何对光数字继电保护装置、合并单元及智能终端进行 测试与监测是智能电网一个新的和重要的发展方向；如何高效、快 捷的进行智能变电站调试、运检维护、送电验收，提高智能变电站
测试位置0—正常运行。
MU置检修标志
SV检修处理机制： (1)当合并单元装置检修压板投入时，发送采样值报文中采样值数据的品质q的 Test位应置1；
(2)SV接收端装置将接收的SV报文中的test位与装置自身的检修压板状态进行比
较，只有两者一致时才将该信号用于保护逻辑，否则按相关通道采样异常进行处 理或忽略该采样值报文；
数测试，测试GOOSE发送机制是否正确。
◆支持智能变电站时间同步系统信号测试，可监测光IRIG-B码、IEEE1588
PTP报文时间，支持智能变电站组播GMRP的发送与监测；
◆支持网络报文记录，报文格式为标准PCAP格式，可记录智能变电站SV、 GOOSE、IEEE1588、MMS、GMRP等网络报文；
SV报文参数
SV通道
GOOSE报文参数
GOOSE通道
3.3 采样值系统验收
(1) MU SV采样值同步、品质位检查
合并单元MU SV DM5000
DM5000接收合并单元发送采样值SV，检测采样同步标志、品质位是否有效；
同步标志
MU置检修压板投入，检查SV报文中是否正确反映：
测试位置1—检修；
1) 开入端子信号检查：依次将各开入端子短接，采用DM5000接收GOOSE报文，解析 GOOSE报文中相应的虚端子位置信号，观察是否与实端子信号一致,stNum,sqNum是否
正确，配合开入端子一起检查。
GOOSE扫描列表
GOOSE报文通道值
2) 变位列表及时间核对，报文监测
3) GOOSE间隔参数测试
智能化水平，仍处于经验积累和摸索阶段。
⊙智能变电站/数字化变电站与传统变电站有很大的区别，传统的 测试设备已不能满足智能化/数字化变电站在安装调试、运行维护、 故障检修等方面的测试需求。
⊙目前，智能化/数字化变电站处于快速发展时期，变电站建设周
期短，调试任务紧、工作量大，手持便携式智能变电站运维测试设 备具有测试方便简捷的优点，可以大大提高工作效率，适用于智能 化/数字化变电站安装调试、送电验收、日常运行维护、故障检修、
(3) SV采样值异常测试
保护装置
调整该通道 采样值发送 延时、采样 值序号或删 除掉部分采 样值
SMV
SMV
GOOSE
数字继电保护测试仪
根据SCD文件，采用光数字继电保护测试仪模拟SV异常，如丢帧、错序、SV间
隔抖动、数据畸变，同时品质位有效，并模拟区内外故障，测试保护的闭锁及动 作行为。
(4) SV采样值品质位异常测试
GOOSE报文发送
心跳报文 心跳报文 T0 T0 心跳报文
第1帧 第2帧 第3帧 T1 T1 2T1
第5帧 第4帧
心跳报文 心跳报文 4T1 T0 T0
t
GOOSE事件
(3) 置检修状态报文检查
智能终端 GOOSE DM5000
1) 智能终端置检修压板投入，发送的GOOSE报文检修品质应置位，面板应有显示; 2) 智能终端置检修压板退出，发送的GOOSE报文检修品质应不置位，面板应有显示 。
◆支持光功率测试，可测试波长850nm/1310nm光信号光功率，结合光衰减 器，测试光功率裕度；
◆接收SV采样值报文，显示电压、电流有效值、波形、相量、序量、功率、谐
波、双AD等信息，支持SV报文丢帧统计、时间均匀性分析(SV报文离散度)和
MU延时测试；
◆接收GOOSE报文，显示GOOSE通道值、变位列表，支持图形化GOOSE参
1 4 GHI 7PQRS
2 ABC 5 J KL 8 TUV 0
3 DEF 6 MNO 9 WXYZ En
ESC Enter
功能右键 方向键 电源开关 按此键确认 充电孔 按此键返回 电源指示灯
数字/字母键
切换键 电源按钮
DM5000E手持光数字测试仪
DM5000系列手持光数字测试仪基于IEC61850标准研制，采用手持式结构工 艺，功能丰富、携带方便，测试简单快捷。适用于35kV及以上电压等级智能变 电站需要对光数字继电保护装置、合并单元、智能终端、光纤链路、遥信/遥测 对点校核等需要快速简捷测试的场合；适用于变电站安装调试、送电验收、日常 运行维护、故障检修等阶段。
◆支持变电站全站SCD配置文件导入与修改，提取需要的装置实例配置信息， 无需再对装置APPID、MAC地址、通道参数等进行设置，可经SD卡导入多 个全站配置文件； ◆支持SCD配置文件修改，如修改SV控制块、GOOSE控制块参数、通道参 数等，方便现场测试修改、完善； ◆支持采样值SV发送，可模拟MU输出：IEC61850-9-1,9-2,IEC600447/8(FT3)光数字报文，对光数字保护IED、测控IED等进行测试，MU延时、 检修/运行状态、通道品质可设定； ◆支持GOOSE发送，可模拟保护、测控、智能终端发送相应的GOOSE报文， T0、T1参数可设置；
保护绕组
测量绕组
电子式互感器极性测试
保护绕组
测量绕组
电磁式互感器极性测试
步输出测试； ◆支持SV多个状态按预先设定的状态序列输出测试，并具有短路故障计算功能， 可模拟各种短路故障、叠加谐波功能，支持按GPS时间同步测试。测试结果 明了清晰，GOOSE动作以列表方式给出；
◆支持智能变电站电压、电流核相功能；
◆支持智能变电站电流互感器极性校核功能，经合并单元校核光电互感器或传 统电磁式互感器保护及测量绕组极性；
技能培训等场合，受到众多用户的肯定。
2 DM5000N仪器介绍
SD卡接口
电源开关 充电孔
ON OFF
(光万用表/报文分析设备)
3 DM5000N仪器介绍
光串口(FT3) 背带挂勾 背带挂勾 SD卡槽 显示屏
仰角架 光串口（FT3） 硬接点开出
F1
F2
F3
F4
F5
F6
功能键 光功率及帮助钮
硬接点开入 光以太网口 通讯指示灯
(3)对于多路SV输入的保护装置，一个SV接收软压板退出时应退出该路采样值，
该SV中断或检修均不影响本装置运行。
(2) MU SV采样值计数监测
SV报文的序号应连续,测试时间持续大于30分钟,4kHz采样率时，序号0-3999， 要求丢帧率应小于10-9或30分钟内不丢帧
(3) MU SV时间均匀性(SV离散度)测试
合并单元MU SV DM5000
SV采样点间隔抖动应在±10us之内，测试时间持续大于30分钟。
(4) MU 延时测试
GPS
合并单元MU SV
GPS/IRIG-B
DM5000
实测MU延时与SV报文中延时值误差应小于10us，测试时间持续大于30分钟。
保护装置/测控/计量 SV DM5000
根据SCD文件，通过DM5000将采样值中部分数据品质位设置为无效，模拟MU 发送采样值出现品质位无效的情况。采样值无效标识累计数量或无效频率超过保 护允许范围，可能误动的保护功能应瞬时可靠闭锁，与该异常无关的保护功能应 正常投入，采样值恢复正常后被闭锁的保护功能应及时开放。
3.7 核相测试
(1) 电压、电流通道相位与相序核对;
I母
II母
合并单元1
合并单元2
(2) 不同合并单元、变压器各侧电压、电流核相;
3.8 电流互感器极性校核
电磁式电流互感器
电磁式、光电式电流互感器 传统变电站电流互感器极性测试
智能变电站电流互感器极性测试
(1) 直流法极性测试；
(2) 直接经合并单元校核电流互感器保护绕组与测量绕组极性; (3) 支持常规电流互感器、光电式电流互感器经合并单元进行极性校核。
◆支持网络报文侦听,可侦听网络上SV、GOOSE、GMRP、对时报文信息，对
SV、GOOSE，能根据侦听到信息选择APPID，自动与选定的全站配置文件进
智能变电站GOOSE断链原因分析及处理
0 引言
智能变电站相较于传统变电站系统结构发生 明显变化，智能变电站系统功能一般分为三层，即 站控层、间隔层和过程层。其中，站控层与间隔 层之间采用制造报文规范 M M S 通信，间隔层设备 ( 保护装置、测控装置等 ) 与过程层设备 ( 智能终 端、智能组件等 ) 之间采用 G O O S E 网络代替传统 变电站电缆进行通信，实现信息的交互，这对习 惯于处理传统变电站缺陷的技术人员来说提出了 新的挑战 [1]。
28
智能变电站GOOSE断链原因分析及处理
电工电气
(2017 No.3)
后间隔 T 1 发送第 2 帧及第 3 帧， 间隔 T 2、 T 3 发送第 4、 5 帧， T 2 为 2×T 1，T 3 为 2×T 2，后续报文以此类推， 发送间隔以 2 倍的规律逐渐增加，直到增加到 T 0， 报文再次成为心跳报文
Analysis and Process of GOOSE Chain Scission in Intelligent Substation
WANG Fei, SU Tao, ZHU Zhi-hong, YU Shu-qin, HU Xiao-jun （Hefei Power Supply Company, Hefei 230022, China） Abstract: This paper expounded the transmission mechanism of GOOSE message. Taking GOOSE chain scission occurring in actual operation in 220 kV smart substation for example, this paper analyzed the reason of GOOSE chain scission based on the fault phenomenon of GOOSE chain scission. There existed problems from the measuring and control device to the intelligent terminal. This paper gave the solution and measures to prevent the similar defects of GOOSE chain scission. Key words: smart substation; GOOSE chain scission; solution
IEC61850规约智能变电站光数字继电保护测试仪
一、概述GDSB-61850智能变电站光数字测试仪（以下简称GDSB-61850）是一种主要用于智能变电站调试检修的手持式表计工具。
还可适用于电科院、设备制造商及其他科研单位。
具有对智能变电站过程层网络的报文监测、流量统计、报文存储、模拟MU 发送、简单的继电保护测试、光功率测量、B码时间信号比对以及极性测试和核相等功能。
二、产品特点1、不需转换可直接通过U盘导入SCD文件，支持直接导入200MB以上的SCD文件；2、SCD文件导入一次之后再次导入速度更快并且不接入U盘即可导入；3、具备对外授时功能；4、支持FT3报文5M、10M、20M的曼码波特率的发送及接收；支持2M、4M、6M、8M UART波特率的发送及接收；5、支持保护装置定值读写，支持遥信遥测遥控等；6、具备实时告警功能，现场应用更方便；7、支持报文异常测试，可在功能测试过程中进行报文异常测试；8、支持故障仿真和COMTRADE格式数据回放；9、提供通信链路保持功能，可按照试验需要在试验结束后继续输出“额定值”或“零值”；10、支持单纤发送及单纤接收；11、独有的触屏方式，响应速度达ms级；12、配备7.1寸大屏幕，看到的内容更多更舒服。
三、基本性能1、SMV发送时间均匀度最大偏差≤1us；2、测量SV精度：电压在0.01Ue~2Ue范围内精度优于0.05%；电流在0.01Ie~40Ie 范围内精度优于0.05%；电压电流相位精度优于0.01°；频率在40.00Hz~70.00Hz范围内精度优于0.001Hz；3、发送SV精度：电压在0.01Ue~2Ue范围内精度优于0.05%；电流在0.01Ie~40Ie 范围内精度优于0.05%；电压电流相位精度优于0.01°；4、接收GOOSE事件的分辨率≤0.1us；5、支持IRIG-B码对时、PTP(1588对时)、PPS对时三种对时方式；产品技术规范书6、百兆光网口可测量波长：1310nm，光接收灵敏度：-31dBm～-14dBm；ST串口可测量波长：850nm，光接收灵敏度：-24dBm～-10dBm。

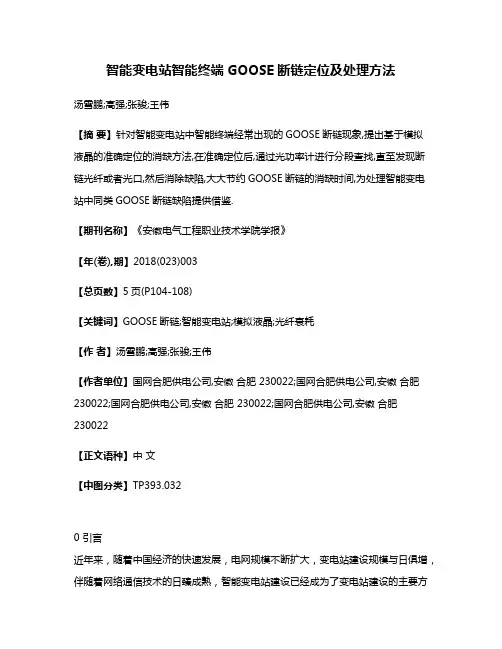

智能变电站智能终端GOOSE断链定位及处理方法
智能变电站智能终端GOOSE断链定位及处理方法汤雪鹏;高强;张骏;王伟【摘要】针对智能变电站中智能终端经常出现的GOOSE断链现象,提出基于模拟液晶的准确定位的消缺方法,在准确定位后,通过光功率计进行分段查找,直至发现断链光纤或者光口,然后消除缺陷,大大节约GOOSE断链的消缺时间,为处理智能变电站中同类GOOSE断链缺陷提供借鉴.【期刊名称】《安徽电气工程职业技术学院学报》【年(卷),期】2018(023)003【总页数】5页(P104-108)【关键词】GOOSE断链;智能变电站;模拟液晶;光纤衰耗【作者】汤雪鹏;高强;张骏;王伟【作者单位】国网合肥供电公司,安徽合肥 230022;国网合肥供电公司,安徽合肥230022;国网合肥供电公司,安徽合肥 230022;国网合肥供电公司,安徽合肥230022【正文语种】中文【中图分类】TP393.0320 引言近年来，随着中国经济的快速发展，电网规模不断扩大，变电站建设规模与日俱增，伴随着网络通信技术的日臻成熟，智能变电站建设已经成为了变电站建设的主要方向，智能变电站以IEC61850通讯规约为基础，将变电站一、二次系统设备按功能分为“三层两网”[1]，即过程层、间隔层、站控层和过程层网络、站控层网络。
如图1所示，过程层设备包括合并单元、智能终端等；间隔层设备包括保护装置、测控装置等二次设备，间隔层和过程层之间的通讯采用GOOSE网络和SV网络分别用于传输开关量和模拟量信号，间隔层和站控层之间通过MMS网传输数据。
智能变电站用光缆代替了传统变电站中的电缆，将变电站中的采样、跳闸和信号传输等二次回路虚拟化、网络化，这就给智能变电站的消缺工作带来了极大不便，传统变电站中的电缆松动、绝缘不良等缺陷被光缆、光口等功率衰耗过大导致GOOSE或者SV断链缺陷替代，因此，本文着重分析智能变电站中最典型、常见的智能终端GOOSE断链缺陷产生的原因；并给出缺陷的处理方法和流程。

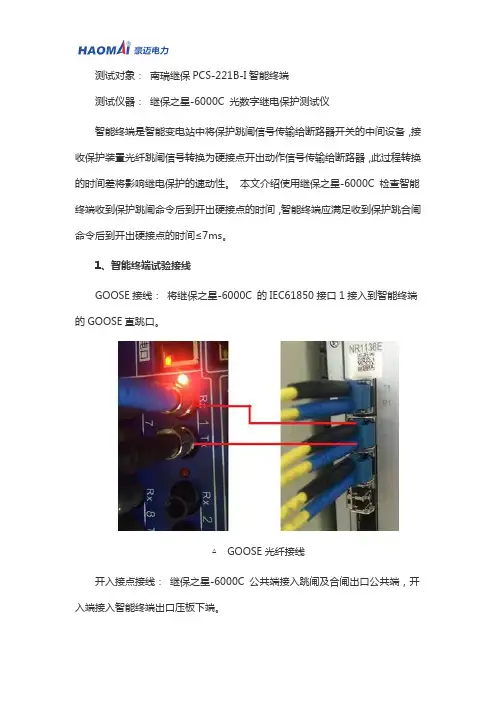

【实例详解】智能变电站智能终端动作时延测试
